Схемотехника блоков питания для светодиодных лент и не только

Светодиоды заменяют таким типы источников света, такие как люминесцентные лампы и лампы накаливания. Практически в каждом доме уже есть светодиодные лампы, они потребляют гораздо меньше двух своих предшественников (до 10 раз меньше чем лампы накаливания и от 2 до 5 раз меньше, чем КЛЛ или энергосберегающие люминесцентные лампы). В ситуациях, когда необходим длинный источник света, или нужно организовать подсветку сложной формы в ход идёт светодиодная лента.

Led лента идеальна для целого ряда ситуаций, главное её преимущество перед отдельными светодиодами и светодиодными матрицами являются источники питания. Их легче найти в продаже почти в любом магазине электротоваров, в отличие от драйверов для мощных светодиодов, к тому же подбор блока питания осуществляется только по потребляемой мощности, т.к. подавляющее большинство светодиодных лент имеют напряжение питания в 12 Вольт.

В то время как для мощных светодиодов и модулей при выборе источника питания нужно искать именно источник тока с требуемой мощностью и номинальным током, т.е. учитывать 2 параметра, что усложняет подбор.

В этой статье рассмотрены типовые схемы блоков питания и их узлы, а также советы по их ремонту для начинающих радиолюбителей и электриков.

Содержание статьи

Типы и требования к источникам питания для светодиодных лент и 12 В led ламп

Основное требование к источнику питания как для светодиодов, так и для светодиодных лент – качественная стабилизация напряжения/тока, вне зависимости от скачков сетевого напряжения, а также низкие выходные пульсации.

По типу исполнения блоки питания для LED продукции различают:

Герметичные. Они сложнее в ремонте, корпус не всегда поддаётся аккуратной разборке, а внутри и вовсе может быть залит герметиком или компаундом.

Негерметичные, для применения в помещении. Лучше поддаются ремонту, т.к. плата изымается после откручивания нескольких винтов.

Пассивное воздушное. Блок питания охлаждается за счёт естественной конвекции воздуха через перфорацию его корпуса. Недостаток – невозможность достигнуть высоких мощностей сохранив массогабаритные показатели;

Активное воздушное. Блок питания охлаждается с помощью кулера (небольшого вентилятора, как устанавливают на системных блоках ПК). Такой тип охлаждения позволяет достичь большей мощности при аналогичных размерах с пассивным блоком питания.

Схемы блоков питания для светодиодных лент

Стоит понимать, что нет в электронике такого понятия как «блок питания для светодиодной ленты», в принципе к любому устройству подойдёт любой блок питания с подходящим напряжением и током большим чем потребляемый прибором. Это значит, что информация описанная ниже применима к практически любым блокам питания.

Однако в обиходе проще говорить о блоке питания по его предназначению для конкретного устройства.

Общая структура импульсного блока питания

Для питания светодиодных лент и другой техники последние десятилетия применяются импульсные блоки питания (ИБП). Они отличаются от трансформаторных тем, что работают не на частоте питающего напряжения (50 Гц), а на высоких частотах (десятки и сотни килогерц).

Поэтому для его работы нужен генератор высокой частоты, в дешевых и рассчитанных на малые токи (единицы ампер) блоках питания часто встречается автогенераторная схема, она применяется в:

электронных балластах для люминесцентных ламп;

зарядных устройствах для мобильного телефона;

дешевых ИБП для светодиодных лент (10-20 вт) и других устройствах.

Схему подобного блока питания можно увидеть на рисунке (для увеличения нажмите на картинку):

1. Голубым цветом выделен диодный мост, стоящий на входе блока питания он выпрямляет входное переменное напряжение, для питания следующих узлов постоянным напряжением величиной 220*1.41=310 В. В случае поломки – проверьте наличие и величину напряжения ДО моста и ПОСЛЕ него, если оно отсутствует – потребуется замена диодов или моста, если он собран в отельном корпусе.

На схеме не указан, но по линии 220 В может присутствовать предохранитель или низкоомный резистор, прежде чем приступать к ремонту проверьте его целостность.

2. Коричневым обведен фильтр пульсаций, его главным элементом является C4 – электролитический конденсатор. Его ёмкость зависит от того, насколько сэкономил производитель, обычно до 220 мкФ на 400 Вольт. L1 – фильтр пульсаций и электромагнитных помех, которые возникают при работе импульсного блока питания. В большинстве дешевых блоков питания он отсутствует.

Частая проблема фильтра – высыхание, взрыв или вздутие электролитического конденсатора, приводит к некачественной работе всего импульсного блока питания в целом или его полной неработоспособности. Заменить его можно таким же и большей ёмкости, но подходящим по размеру.

3. Зеленым цветом выделена силовая часть VT1 силовой транзистор, в данном случае полевой, но может быть и биполярный. T1 – импульсный трансформатор с тремя обмотками: первичной, вторичной и базовой.

Третья обмотка необходима для генерации высокочастотных колебаний – если интересен принцип работы автогенераторного блока питания лучше прочитать книги Моина, Зиновьева и другие учебники по источникам питания импульсного типа.

Импульсные трансформаторы гораздо меньше по габаритам, чем сетевые, опять же из-за работы на высоких частотах и выполнены не из железа, а из феррита. Чаще всего выходит из строя силовой ключ.

Прозвоните транзистор мультиметром в режиме проверки диодов, и вы сразу обнаружите его пробой или обрыв. Остальные элементы – это обвязка этого узла, по отдельности редко выходит из строя, в основном вслед за силовым транзистором. Однако всегда стоит убедиться в соответствии номинальным значениям резисторов и конденсаторов.

Диоды в обвязке трансформатора VD7 и VD5 выполняют роль снаббера защищая цепи от всплесков противо-ЭДС, в моменты переключения транзистора. Являются тоже довольно нагруженным и ответственным узлом.

4. Красным цветом выделена цепочка обратной связи по напряжению на базе регулируемого стабилитрона TL431 и их аналогов (любые буквы в обозначении с цифрами «431»). Дополнительная информация про TL431: Легендарные аналоговые микросхемы

В состав ОС включена оптопара U1, с её помощью в силовую часть автогенератора поступает сигнал с выхода и поддерживается стабильное выходное напряжение. В выходной части может отсутствовать напряжение из-за обрыва диода VD8, часто это сборка Шоттки, подлежит замене. Также часто вызывает проблемы вздутый электролитический конденсатор C10.

Как вы видите всё работает с гораздо меньшим количеством элементов, надёжность соответствующая…

Подборка материалов про виды, устройство и схемы светодиодных лент:

Более дорогие блоки питания

Схемы, которые вы увидите ниже часто встречаются в блоках питания для светодиодных лент, DVD-проигрывателей, магнитол и других маломощных устройств (десятки Ватт).

Прежде чем перейти к рассмотрению популярных схем, ознакомьтесь со структурой импульсного блока питания с ШИМ-контроллером.

Верхняя часть схемы отвечает за фильтрацию, выпрямление и сглаживание пульсаций сетевого напряжения 220, по сути аналогична как в предыдущем типе, так и в последующих.

Самое интересное – это блок ШИМ, сердце любого достойного блока питания. ШИМ-контроллер – это устройство управляющие коэффициентом заполнения импульсов выходного сигнала на основании уставки, определенной пользователем или обратной связи по току или напряжению. ШИМ может управлять как мощностью нагрузки с помощью полевого (биполярного, IGBT) ключа, так и полупроводниковым управляемым ключом в составе преобразователя с трансформатором или дросселем.

Изменяя ширину импульсов при заданной частоте – вы изменяете и действующее значение напряжение, сохраняя при этом амплитудное, вы можете проинтегрировать его с помощью C- и LC-цепей для устранения пульсаций. Такой метод называется Широтно-Импульсное Моделирование, то есть моделирование сигнала за счёт ширины импульсов (скважности/коэффициента заполнения) при постоянной их частоте.

На английском языке это звучит, как PWM-controller, или Pulse-Width Modulation controller.

На рисунке изображен биполярный ШИМ. Прямоугольные сигналы – это сигналы управления на транзисторах с контроллера, пунктиром изображена форма напряжения в нагрузке этих ключей – действующее напряжение.

Более качественные блоки питания малой средней мощности часто построены на интегральных ШИМ-котроллерах со встроенным силовым ключом. Преимущества перед автогенераторной схемой:

Рабочая частота преобразователя не зависит ни от нагрузки, ни от напряжения питания;

Более качественная стабилизация выходных параметров;

Возможность более простой и надежной настройки рабочей частоты на этапе проектирования и модернизации блока .

Ниже будут расположены несколько типовых схем блоков питания (для увеличения нажмите на картинку):

Здесь RM6203 – и контроллер и ключ в одном корпусе.

В этой схеме используется внешний MOSFET ключ.

То же самое, но на другой микросхеме.

Обратная связь осуществляется с помощью резистора, иногда оптопары подключенной к входу с названием Sense (датчик) или Feedback (обратная связь). Ремонт таких блоков питания в общем аналогичен. Если все элементы исправны, и напряжение питания поступает на микросхему (ножка Vdd или Vcc), значит дело скорее всего в ней, более точно можно определить с помощью осциллографа просмотрев сигналы на выходе (ножка drain, gate).

Практически всегда заменить такой контроллер можно любым аналогом с подобной структурой, для этого нужно сверить datasheet на тот, что установлен на плате и тот, что у вас в наличии и впаять, соблюдая распиновку, как это изображено на следующих фотографиях.

Или вот схематически изображена замена подобных микросхем.

Мощные и дорогие блоки питания

Блоки питания для светодиодных лент, а также некоторые блоки питания для ноутбуков выполняются на ШИМ-контроллере UC3842.

Схема более сложная и надежная. Основным силовым компонентом является транзистор Q2 и трансформатор. При ремонте нужно проверить фильтрующие электролитические конденсаторы, силовой ключ, диоды Шоттки в выходных цепях и выходные LC-фильтры, напряжения питания микросхемы, в остальном методы диагностики аналогичны (смотрите также — Как проверить микросхему).

Однако более подробная и точная диагностика возможна лишь с использованием осциллографа, в противном случае – проверьте короткие замыкания платы, пайку элементов и обрывы дороже. Может помочь замена подозрительных узлов на заведомо рабочие.

Более совершенные модели источников питания для светодиодных лент выполнены на практически легендарной микросхеме TL494 (любые буквы с цифрами «494») или её аналоге KA7500. Кстати на этих же контроллерах построено большинство компьютерных блоков питания AT и ATX.

Вот типовая схема блока питания на этом ШИМ-контроллере (нажмите на схему):

Такие блоки питания отличаются высокой надёжностью и стабильностью работы.

Краткий алгоритм проверки:

1. Запитываем микросхему согласно распиновки от внешнего источника питания 12-15 вольт (12 ножка – плюс, а на 7 ножку – минус).

2. На 14 ножки должно появиться напряжение 5 Вольт, которое будет оставаться стабильным при изменении питания, если оно «плавает» — микросхему под замену.

3. На 5 выводе должно быть пилообразное напряжение «увидеть» его можно только с помощью осциллографа. Если его нет или форма искажена – проверяем соответствие номинальным значениям времязадающей RC-цепи, которая подключена к 5 и 6 выводам, если нет – на схеме это R39 и C35, их под замену, если после этого ничего не изменилось – микросхема вышла из строя.

4. На выходах 8 и 11 должны быть прямоугольные импульсы, но их может не быть из-за конкретной схемы реализации обратной связи (выводы 1-2 и 15-16). Если выключить и подключить 220 В, на какое-то время они там появятся и блок снова уйдёт в защиту – это признак исправной микросхемы.

5. Проверить ШИМ можно закоротив 4 и 7 ножку, ширина импульсов увеличится, а закоротив 4 на 14 ножки – импульсы исчезнут. Если у вас получились другие результаты – проблема в МС.

Это наиболее краткая проверка данного ШИМ-контроллера, о ремонте блоков питания на их основе есть целая книга «Импульсные блоки питания для IBM PC» .

Хоть и посвящена она компьютерным блоками питания, но там много полезной информации для любого радиолюбителя.

Схемотехника блоков питания для светодиодных лент аналогична любым блокам питания с подобными характеристиками, довольно хорошо поддаётся ремонту, модернизации и перестройки на необходимые напряжения, разумеется, в разумных пределах.

Источник

Источники питания для светодиодных светильников — расчет и схемы

Светодиодное освещение считается наиболее энергоэффективным. Однако есть весомый недостаток – светодиоды требуют особого питания. Нельзя просто взять и подключить светодиодную ленту или лампу в обыкновенную розетку с напряжением 220 В. Для производительной и бесперебойной работы требуется установка специальных блоков питания.

Как выбрать блок питания для светодиодных ламп

Для выбора подходящей модели требуется правильно рассчитать его мощность, оснащение системой охлаждения. Также роль играет тип исполнения и функциональность.

Основная задача охлаждающей системы – снижение температуры источника, продление его эксплуатационного срока. Делится данная конструкция на несколько видов, может быть активной и пассивной. Первая система оснащена вентилятором, имеет компактные размеры, но более шумная в сравнении со второй и требует регулярной чистки. Пассивная конструкция занимает больше места, но при этом работает практически бесшумно и проста в использовании.

Блоки питания светодиодного светильника по своим функциональным возможностям делятся на следующие виды:

  • Обычные БП. Их основная задача – обеспечивать бесперебойную работу ленты.
  • БП, оснащенные встроенным управляющим устройством, которое носит название – диммер. Его задача обеспечивать работу и управлять яркостью и цветами светодиодных ламп.
  • С дистанционным управлением. В комплекте прилагается пульт, работающий по ИК-каналу или по радиоканалу.
  • Модификации с максимальной комплектацией. К светодиодной лампе прилагается пульт дистанционного управления и диммер. Такая конструкция позволяет избегать монтажа дополнительного оборудования в разных местах.

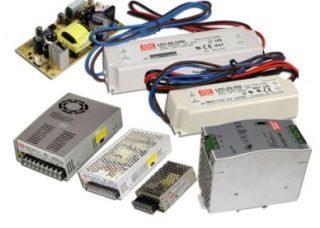

Виды блоков питания для светодиодной ленты

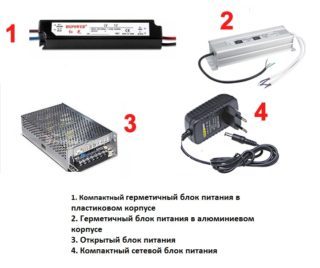

Далее необходимо определиться, какой тип блоков питания для светодиодной ленты по исполнению будет предпочтительнее. Конструкции бывают полностью открытыми, полугерметичными и полностью герметичными. При выборе нужно анализировать, в каком помещении будет работать лампа – производственный участок, жилая комната или ванная. Максимальная степень защиты требуется, если осветительный прибор предназначен для работы на улице.

Самая простая, бюджетная и распространенная конструкция – открытые модели, помещенные в корпус из качественного пластика. Такой тип лишь частично защищен от попадания внутрь пыли, подходит для использования исключительно внутри сухих помещений. В машине, например, источники используют для освещения приборной панели потолка или пола. При установке в жилом помещении стоит обратить внимание на сравнительно небольшую мощность (до 75 Вт). Для нормального освещения потребуется не менее 2-3 лент. Их, как правило, маскируют за подвесным или натяжным потолком.

Характерная особенность полугерметичного блока питания – сравнительно доступная стоимость и средние размеры. Они предназначены для установки в помещениях с повышенной влажностью, но с небольшой вероятностью попадания воды непосредственно на корпус. Например, в ванной комнате или на кухне их монтируют под потолками или специальными навесами. Также они могут эксплуатироваться на промышленных объектах.

Герметичные конструкции представляют собой блоки, размещенные в защитные капсулы, они оберегают механизм от пагубных воздействий окружающей среды. Управляющая плата заливается силиконом, находится внутри прозрачного стекла. Такая разновидность используется, как правило, для создания наружного освещения машины, а также для работы в условиях повышенного уровня запыленности и влажности.

В сравнении с аналогами размер и вес герметичных модификаций больше. Увеличена мощность до 100 ватт, что позволяет питать длинные ленты.

Характеристики блока управления

Блок питания – это электротехническая конструкция, основная задача которой преобразовать силу тока 220В в 12В или 24В в зависимости от требуемой величины рабочего напряжения. В большинстве случаев для питания светодиодных ламп используются импульсные блоки питания. Здесь ограничителями выступают резисторы. Есть распространенный аналог блока питания – драйвер, его недостаток заключается в отсутствии ограничителей тока.

При выборе блока питания для светодиодных лампочек требуется ознакомиться с характеристическими особенностями, которыми должно обладать устройство.

  • Рабочее напряжение осветительного прибора.
  • Суммарная мощность светодиодной ленты.
  • Необходимость защиты корпуса БП от пагубных воздействий окружающей среды.
  • Габаритные размеры конструкции.

Рабочее напряжение

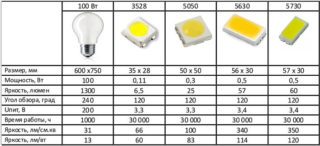

Сравнительная таблица светодиодов

Рабочее напряжение светодиодных ламп в зависимости от модификации конструкции бывает – 12В, 24В и порой 36В. Рабочее напряжение управляемых светодиодных лент SPI составляет всего 5В. Для беспрепятственной работы выходное напряжение блока питания должно соответствовать установленным параметрам.

Существуют блоки питания, которые позволяют вручную регулировать силу выходного напряжения, их используют для реализации нестандартных проектов, а также, когда нужно компенсировать падение напряжения на длинных проводах.

Также существуют нестандартные модификации БП, оснащенные несколькими каналами. Каждое имеет разное выходное напряжение. Это может быть очень кстати, если запитать разные ленты на один источник.

Мощность осветительного прибора

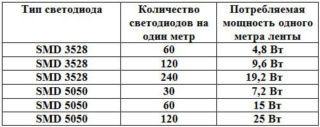

Таблица мощности светодиодных лент

Выбрать блок питания по мощности необходимо следующим образом: мощность = суммарная мощность светодиодных ламп * коэффициент запаса КЗ (он равен 15-30%). Если пренебречь коэффициентом запаса при выборе, электрический прибор будет работать на пределе, его срок службы будет весьма ограниченным.

Для вычисления суммарной мощности светодиодной ленты требуется каждый метр ее длины умножить на мощность.

Габариты

Имеют большое значение размеры корпуса. Мощные БП могут быть габаритными, скрыть их будет практически невозможно, к тому же большинство из них оснащено встроенным вентилятором. Если потребуется подсоединить длинный участок ленты, можно пересмотреть схему подключения и использовать вариант эксплуатации нескольких меньших по размерам и мощности блоков.

При выборе места для установки нужно учитывать: чем выше мощность прибора, тем сильнее он нагревается, поэтому важно обеспечить достаточное количество места для теплоотвода, в противном случае он будет перегреваться и быстро выйдет из строя.

PFC в характеристике трансформатора

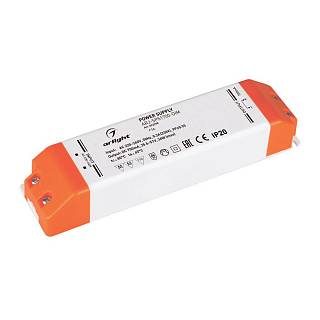

Блок питания для светодиодной ленты 36W, 700mA, PFC

Порой на корпусе БП можно увидеть маркировку PFC, которая в переводе с английского означает коррекция реактивной мощности. Этот параметр указывает, на каком именно схемотехническом решении спроектирована данная модель, что позволяет уменьшить потребляемую мощность.

Таким модификациям свойственно высокое значение коэффициента мощности, они относятся к моделям высокого качества с низким пусковым током. Еще одно преимущество таких моделей заключается в том, что при большом количестве одновременно используемых БП нет необходимости устанавливать и эксплуатировать специальные пусковые автоматы.

Блок питания – это электротехническая конструкция, без которой не обойтись при установке светодиодных ламп дома, на работе, в гараже и т.д.
