ПНВ-57Е, можно ли усовершенствовать?

Достался прибор, новый из ЗИПа.
В Сети пошарил, по модернизации путного не нашел ничего. Кто хвалит, кто ругает. Хотелось бы попробовать на охоте, но перед этим усовершенствовать.
Во первых преобразователь. На затылке он ни к чему, да и пищит довольно звонко. Есть ли схема на современной базе и сколько необходимо напряжения на ЭОПы( в Сети пишут по разному, 19 , 25 и даже 35 кВ.)
Если перенести преобразователь в отдельную сумку, автомобильные высоковольтные провода подойдут?
И второе, прибор пассивный, я думаю установить хороший ИК излучатель. Какой лучше и где взять? Где удобнее всего устанавливать излучатель?
Если у кого есть опыт, отзовитесь. Пожалуйста!
Да, и в ящике полно светофильтров, для чего?

Светофильтры думается, для установки на фары траспортного средства. Они отсекают лишнее излучение от фар и оставляют только ИК. ИМХО
Хотя, может и ошибаюсь. Пусть поправят.
З.Ы. Если не секрет, по чём раздобыли агрегат?

Секрета нет. Друг притащил. Сам ПНВ 1997 года, пролежал в ЗИПе.

sboner
Если перенести преобразователь в отдельную сумку

Умельцы действительно ставят другой блок питания, он не пищит.

Схема преобразователя наклеена внутри самого преобразователя, несложно переделывается под питание 6-9В,и частоту можно подстроить, не так громко чтобы пищал, сам прибор тоже можно сделать компактнее в виде бинокля. Я ставил две «плоские» батареи по 4,5 В-хватает на год, включал кнопкой сбоку периодически, когда нужно смотреть

ПНВ 57Е пользуюсь. Устраивает.По переделке сталкивался у белоруссов и вот это. Сам не делал.

петрович
Питерский охотник навсегда
Регистрация: 22.03.2005
Имя: николай петрович
Живу: шяуляй
Оружие: ко-44, иж-27, тоз-66,
Собака: три гладкошерстных фокстерьера
Сообщения: 568

Прибор ПНВ-57 е очень даже хорош на засидках ночью.
Только ПНВ-57 е! Просто , без буквы «» Е»» не стоит даже в руки брать, он требует очень мощной инфракрасной подсветки из-за низкой чувствительности ЭОПов.
Прибор надо модифицировать , так как пименяемые высоковольтные кабели с фторпластовой ищзоляцией не обладают гибкостью и быстро ломаются.
Купите автомобильный высоковольтный провод с углеродным проводом от котушки зажигания до распределителя, по нему вы будете подавать высокое напряжение от преобразователя до прибора. Сам преобразователь удобно размещать на боку на поясе в чехле. На высоковольтный провод надо одеть экран от коаксиального телевизионного кабеля или другог экранированого провода. Экран служит вторым, минусовым проводом и защитой от неприятных ударов ВВ напряжения при пробоях. Сложность заключается в «заделке концов проводов высоковольтного питания, т.к. напряжение порядка 25000 — 35000 вольт ( тридцать тысяч вольт)! Убить не убьет , но тряхнет порядком ,если не «заделать 2 как надо.
Экран надо распаять на колечко, которое снимете вместе с пружиной защиты ВВ провода, т.е. пойдете от противного, назад. Возле самого «бинокля» заделайте выводы в пластмассовуюю трубочку. Причем экран и центральный провод должны располагаться не ближе 1,5 сантиметра — будет! прошивать!
Паралельно экрану прпустите двухжильный провод для микровыключателя прибора закрепленного в удобном Вам месте на » бинокле», им вы будете ВКЛ- ВЫКЛ. Главное- чтобы «микрик 2 срабатывал без щелчков. Слишно до ста метров лисе., проверено!
Лучше работу поручить радиолюбителю или теле мастеру , тем кто имеет опыт работы с высоким напряжением. Надежность определяется только правильностью заделки высоковольтных проводов,
Если работа выполнена не правильно, вы сразу поймете по щелчкам, запаху озона и миганию экрана прибора.
Прибор очень хорош и несмотря на вес и громоздкость все-же очень себя оправдывает . Питание осуществляется от двух батареек КБС по 4,5 вольта, соединенных последовательно. Можно и от других источнико с напряжением 9 — 12 вольт. Ток потребления маленький и комплекта батарей вполне хватает на сезон . Удачи в переделках!

Ну, что, пожалуй начну эксперименты. Паяльник в руках уже более 30 лет, думаю осилю. Преобразователь решил оставить на затылке, с прибором по лесу не бегать, да и противовес биноклю.
Сделаю ПН, выложу схему, вольт от 6 думаю, в волю.
Остался вопрос ИК излучатель? В безлунную ночь, без него не обойтись.
Какой попробовать? Желательлно марку и где купить?

А что там переделывать? Сто лет пользуемся. Аккум от охранно-пожарной или не пойми отчего на 12 вольт, его в карман. На провод штекер от прикуривателя. И втыкай куда хочешь, в карман или прикуриватель.

sboner
Преобразователь решил оставить на затылке

Думаю правильное решение. А то вдруг дождик, а Вы весь в проводах.

Не знаю, почему пишут, что звук мешает охоте, лично у меня прошлой зимой 2 раза лиса проходила в 5-7 метрах от меня и не замечала меня, просто правильно позицию выбирайте, лиса быстрее вас унюхает, если не правильно сесть!Звук достаёт первые минут 10,а потом перестаёш обращать внимание!Кнопку включения действительно нужно безшумную, а так для засидки ничего не переделывал, итог-8 лис именно ночью!

8 лис имеется ввиду за сезон.

Полностью переделал электронный блок.
Питается теперь от 2 до 16 вольт (ставлю аккум на 3,7 вольта Li-Ion)
Вышел раз в 5 меньше, чем из комплекта.
Можно было и меньше, однако с трансформатором, который я использовал, нужное напряжение было достигнуто только с умножителем от телевизора (название точно не помню, по размерам средний — меньше чем от телека с диагональю 51).
Если-бы умножитель и транс нормальные были бы, то можно было вообще на самих очка маленький блок забомбить.
Туда же воткнул таймер — потому как в темноте изображение после подпитки некоторое время видно и без подключения питания.

Схемы — в голове 😊
делал на нашей микросхеме 1211еу1
преобразователь напряжения с 2-х до 9 вольт на max1771
таймер на аналоге 555 таймера
провод брал автомобильный импортный силикон с углеродной внутренней жилой.
сделан, как на ссылке выше у Yura krsk, только сверху еще и термоусадка.

потребляет все это в режиме включения схемы умножения 230 мА, в режиме ожидания 70 мА.

На 1 аккуме 18650 (Tenergy 2600 mAh) ок суток работает с закрытыми окулярами.

я сильно не заморачивался, купил 12 волт. акк 1.2 ампера и кинул в карман
и ЛЦУ по ствол

зачем на этот прибор 1,2 ампера.

к тому же внутри там 9 вольт стабилизатор — который тоже можно на ченить более экономичное поменять.

питание через кнопочку подавать, потому как он не сразу гаснет после снятия питания.

в принципе почему свинцовый акк, его вес примерно равен весу тех же никелевых в контейнере, но замерзает он куда медленнее, и цена у него в 200 рублей никого не оставит равнодушными

да и под рубахой таскать, а то замерзнет, и зарядить негде 😊 с 12 вольтями всегда проще http://www.mos-provod.ru/uploads/catalog/474_1_big.jpg а вот такие совсем правильные, хоть в уазик втыкай 😊

vano-sha
vano-sha
ветеран
да и под рубахой таскать, а то замерзнет, и зарядить негде с 12 вольтями всегда проще http://www.mos-provod.ru/uploads/catalog/474_1_big.jpg а вот такие совсем правильные, хоть в уазик втыкай

Про что и было сказано выше. 👍 И втыкай куда хочешь, в карман или прикуриватель.

Привет! Подскажите где можно скачать схему на ПНВ 57е преобразователя питания?

Я вот нашел такой прибор но только сами окуляры и торчашие из него провода и боьше ничего нет(преобразователя и т.п.). Может кто подскажет можно ли как-то привести его в действие и что для етого нужно!? Заранее спасибо!

у меня есть блок питания и корпус с оптикой, но нет ЭОПов, может кто подскажет, что туда воткнуть можно, еще хотелось бы схему блока питания, которая на задней стороне крышки.

Тоже интересует замена ЭОП`ов в ПНВ-57Е. Вроде бы там стоят ЭОП`ы В-8. Интересует возможность поставить туда ЭОП`ы ЭП33-СФ.

ОЙ исправлюсь.
А что эти эопы лучше?

У них более-менее ровное поле, как у 1+, из-за сферического фотокатода.

поверь это не самое главное, главное, это чувствительность фотокатода,
теперь по теме, прочитал описание, по идее должны встать без проблем, ттх подходящие, максимум придется напильником чуток поработать

Да понятно, что с напильником что угодно влезет, интересно насколько это сложно сделать самому 😊

думаю, что не сложно, в любом случае не мешало бы сравнить длину родного эопа и замены.

P\S самому хочется прибор к жизни вернуть

От чего данный пнв заряжается?

народ. вопрос по прибору. у кого-нибудь есть схема линз. очень надо ибо аппарат лежит без дела. по ходу нарушена фокусировка линз в оптике. в остальном аппарат работает- блок пищит, эопы в норме.

Добрый всем день. Скажите за сколько можно продать ПНВ-57Е(Ш)?

спасибо значит оставлю себе. отдают за 3000 а вообще штука хорошая?

лучше чем не чего но лучше ничего чем это

ак он говорят работает шумно и напряжение слишком большое выдает может замкнуть и все писец.

Источник

Блок питания половинки ПНВ-57е

Началось все с того что знакомый отдал мне половинку от ПНВ-57е(изначально это «бинокль»), с его слов — «аккуратно отпиленную и полностью исправную». На практике-же оказалось что колба ЭОПа (ЭОП-В-8) была разбита. Проект был отправлен в долгий ящик. Спустя некоторое время, за дешево (300р.) достался ЭОП подходящий по посадочным местам(возможно ЭП33). ЭОП был установлен в корпус ПНВ, затем сразу-же встал вопрос питания. Т.к. родного БП у меня нет, да и судя по фото, он имеет внушительные габариты и вес и даже используется как противовес для «бинокля» ПНВ, при ношении его на специальном шлеме, было решено не искать БП а изготовить его самостоятельно. Почитав статьи по теме портативного высоковольтного питания, я понял что компактней всего получится при помощи готовой платы инвертора с низковольтной постоянки на примерно

1000В + умножителя до нужного напряжения. В документах не разные серии ПНВ-57 и других приборов с похожими ЭОПами указаны разные рабочие напряжения от 15 до 21 кВ, я решил остановится на 19 кВ, т.к. в заводских документах на ЭОП-В-8 указанно именно такое напряжение.

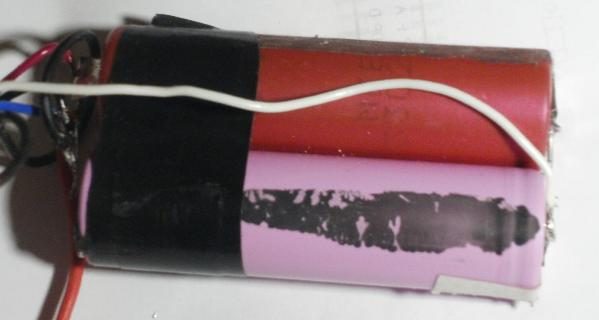

Для питания всей конструкции Были выбраны 2 Б/У элемента 18650. Их можно достать, на пример, из неисправных аккумуляторных батарей для ноутбуков или электроинструмента. Обычно выходят из строя не все «банки», чему посвящено огромное количество статей.

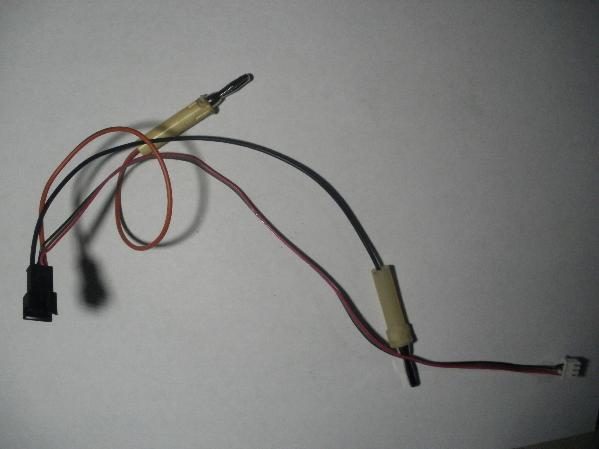

Т.к. в распоряжении имеется программируемый зарядник IMAX-B6, отдельной схемы заряда не делалось. Для подключения прибора к ЗУ, был изготовлен шнур-переходник с разъемами типа «банан» 4мм и разъемом для балансира.

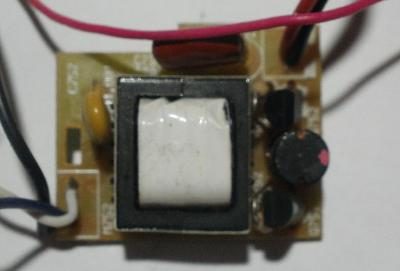

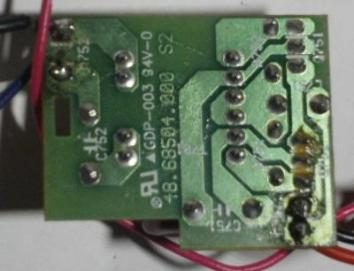

Готовая плата инвертора уже давно была в «загашнике» и модель сканера точно сказать не могу. Если не ошибаюсь то фирма «agfa» модель snapscan(быстрый поиск дал примерно такой результат). Подобные платы встречаются не только в сканерах, но и в блоках подсветки ЖК мониторов и ноутбуков.

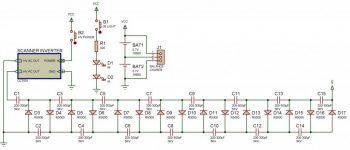

Для умножителя нам понадобится 15 (количество этажей умножителя, выберите под свой ЭОП) высоковольтных диодов, я выбрал R5000 и столько-же высоковольтных конденсаторов ёмкостью 200-300pF. Чтобы не «прошивало» монтаж высоковольтной части рекомендуется выполнять высоковольтными проводами, которые встречаются в ЖК и ЭЛТ телевизорах, мониторах и сканерах с подсветкой на люминесцентных лампах.

Умножитель собирается объемно-навесным монтажом по нижней части схемы. Для проверки можно соединить инвертер, умножитель и ЭОП и включить. Если все работает необходимо залить умножитель эпоксидной смолой, я купил на Юноне (Питерский радиорынок) самый дешевый набор.

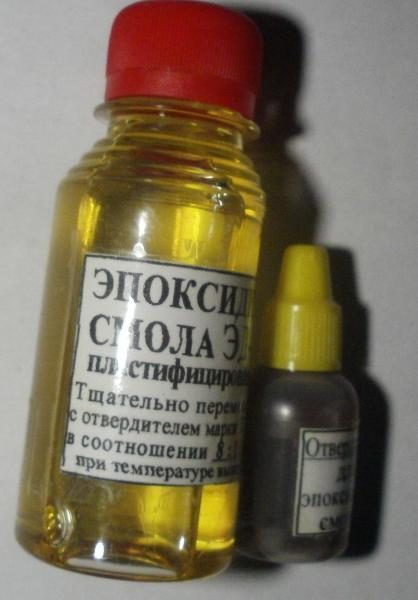

Форму для отливки я сделал из пищевой фольги, но её было достаточно тяжело отклеить, по этому не рекомендую данный метод. Ждать придется около суток, по окончанию процесса полимеризации должно получится нечто похожие на следующую иллюстрацию.

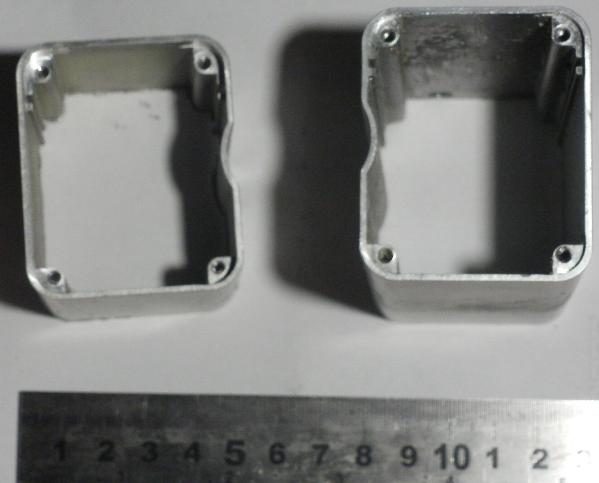

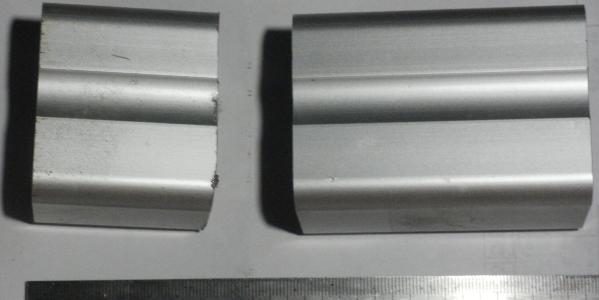

В качестве корпуса БП был использован алюминиевый профиль со штамповкой полукруглого сечения с одной из сторон.

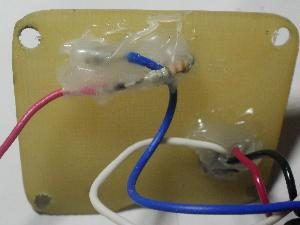

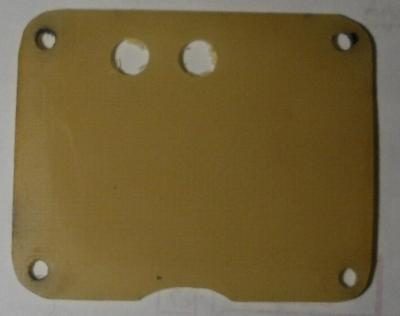

Так как родные крышки этого профиля уже были просверлены под другие разъемы, были изготовлены крышки из стеклотекстолита оставшегося от неудачно протравленных плат. Для улучшения видимости в помещениях я добавил в переднюю панель устройства блок подсветки на ИК светодиодах.

Для крепления были просверлены отверстия и светодиоды были закреплены горячим клеем.

Рядом расположился трехконтактный разъем для подключения балансного ЗУ.

В задней крышке сверлятся отверстия для кнопок и крепления.

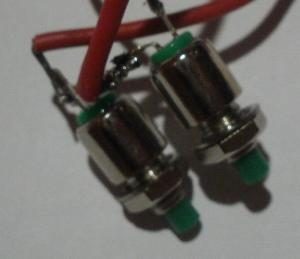

В отверстия устанавливаются 2 кнопки( одна подключает питание инвертора, вторая ИК подсветку).

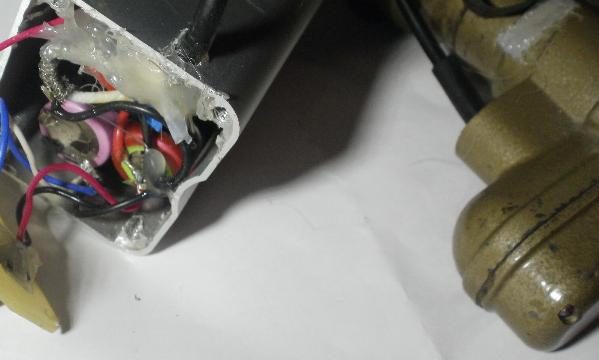

Далее в алюминиевом профиле сверлится отверстие под высоковольтный провод питания ЭОПа. Корпус пылесосится от опилок, в него устанавливаются все компоненты и закрепляются при помощи термоклея. Высоковольтные провода можно дополнительно заизолировать кембриком, силиконовой трубкой или обычной ПВХ изолентой в несколько слоев.

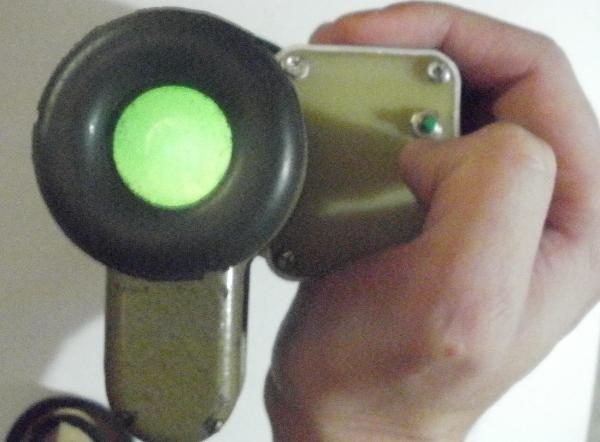

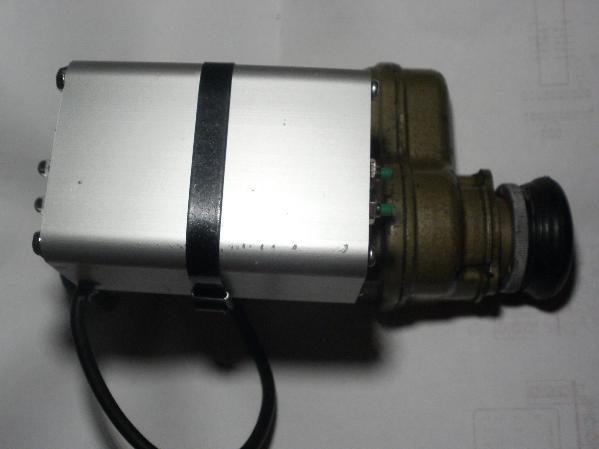

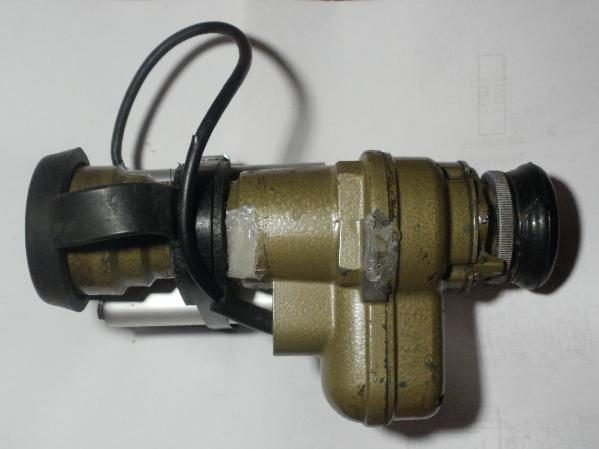

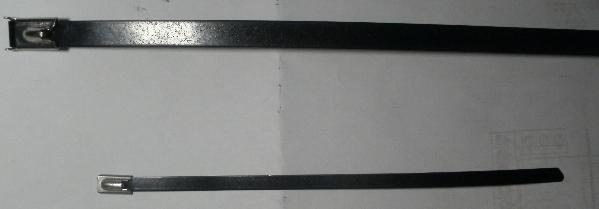

Крепление корпуса монокля ПНВ к корпусу БП производится при помощи металлических кабельных стяжек.

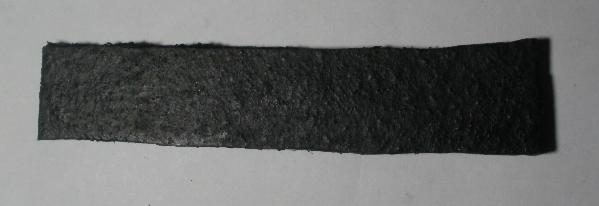

т.к. механизм данных стяжек, подразумевает небольшой обратный ход, из листа резины была изготовлена и проложена небольшая прокладка. Если листа резины нет, можно попробовать коврик для мыши или пенополиэтилен, применяемый, в упаковках микросхем.

Для ограничения попадания пыли на компоненты оптики, на места отпилов был нанесен термоклей.

Также под кабельную стяжку можно подсунуть резинку крепления крышки объектива ПНВ.

С обратной стороны корпуса стяжка немного выпирает, но т.к. она обработана и покрыта краской, рукой держать безопасно.

Была идея ещё приделать тканевую ручку, как у видеокамер, но как показала практика, и так удобно.

В дальнейшем, возможно, планируется покраска корпусов устройства в одинаковый(скорее всего защитный или черный) цвет.

P.S. Фотографии делались постфактум, после того как товарищ столкнулся с похожей проблемой и попросил сделать для него мини инструкцию.
