Доработка блока питания БП2-3

Этот блок предназначен для питания электронных калькуляторов «Электроника БЗ-18» или «Электроника БЗ-26» от электросети. В большинстве случаев сами калькуляторы давно морально устарели или неисправны, в то время как блок БП2-3, обладая большим «запасом прочности», работоспособен и может быть использован для питания бытовых электронных устройств.

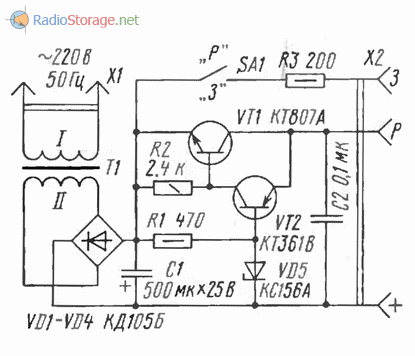

Схема блока питания приведена на рисунке.

К обмотке II сетевого трансформатора Т1 подключен двухполупериодный выпрямитель, выполненный по мостовой схеме на диодах VD1-VD4. Выпрямленное напряжение поступает на стабилизатор из двух транзисторов, обеспечивающий выходное напряжение 5 В (гнезда «+» и «Р» разъема Х1) при номинальном токе 0,2 А. Блок питания имеет специальную розетку с тремя гнездами для подключения калькулятора.

Отказы блока питания связаны в основном с выходом из строя конденсатора фильтра С1, что легко определить по значению напряжения на нем: если оно в режиме холостого хода меньше 14 В, конденсатор следует заменить на более «свежий».

Чтобы обеспечить питание какой-либо иной аппаратуры, работающей от напряжения 5 В, достаточно заменить специальную розетку СНО-44-ЗР соответствующим разъемом. Выходное стабилизированное напряжение в определенных пределах можно регулировать заменой опорного стабилитрона VD5 другим, с соответствующим напряжением стабилизации. Так, установка стабилитрона Д814В превращает БП2-3 в источник тока с выходным напряжением 9 В при токе нагрузки до 0,1 А.

Выходное напряжение 3 В, необходимое для питания аудиоплейера, нетрудно обеспечить, применив стабилитрон КС139А. При этом на конце кабеля питания припаивают штекер, соответствующий разъему плейера, провода кабеля подключают к гнездам «Р» и «+» блока питания. Выключатель SA1 для этого режима должен находиться в положении «Р» (работа).

При зарядке аккумуляторной батареи выключатель ставят в положение «З» (зарядка). Чтобы обеспечить на гнездах «3» и «+» напряжение 9 В, между ними включают стабилитрон Д814Б (анодом к гнезду «З»), который совместно с резистором R3 (он теперь должен быть сопротивлением 300 Ом и мощностью 1 Вт) образует параметрический стабилизатор с напряжением 9 В при токе нагрузки до 30 мА. В итоге блок питания может обеспечить работу аппаратуры, питавшейся ранее от батареи типа «Корунд».

В этом варианте на конце кабеля устанавливают колодку-разъем от пришедшей в негодность батареи. Провода кабеля соединяют, естественно, с гнездами «З» и «+».

Теперь от блока питания может потреблять энергию либо одна нагрузка, либо другая или обе сразу, если подключать к разъему Х1 соответствующую ответную вилку.

Смотрите другие статьи раздела Блоки питания.

Читайте и пишите полезные комментарии к этой статье.

Источник

Усовершенствование и использование блока питания БП2-3

Этот блок предназначен для питания электронных калькуляторов “Электроника БЗ-18” или “Электроника БЗ-26″ от электросети. В большинстве случаев сами калькуляторы давно морально устарели или неисправны, в то время как блок БП2-3, обладая большим “запасом прочности”, работоспособен и может быть использован для питания бытовых электронных устройств.

Схема блока питания приведена на рисунке. К обмотке II сетевого трансформатора Т1 подключен двухполупериодный выпрямитель, выполненный по мостовой схеме на диодах V1-VD4.

Выпрямленное напряжение поступает на стабилизатор из двух транзисторов, обеспечивающий выходное напряжение 5 В (гнезда “+» и “Р” разъема Х1) при номинальном токе 0,2 А. Блок питания имеет специальную розетку с тремя гнездами для подключения калькулятора.

Отказы блока питания связаны в основном с выходом из строя конденсатора фильтра С1, что легко определить по значению напряжения на нем: если оно в режиме холостого хода меньше 14 В, конденсатор следует заменить на более “свежий”.

Рис. 1. Схема блока питания.

Чтобы обеспечить питание какой-либо иной аппаратуры, работающей от напряжения 5 В, достаточно заменить специальную розетку СНО-44-ЗР соответствующим разъемом. Выходное стабилизированное напряжение в определенных пределах можно регулировать заменой опорного стабилитрона VD5 другим, с соответствующим напряжением стабилизации. Так, установка стабилитрона Д814В превращает БП2-3 в источник тока с выходным напряжением 9 В при токе нагрузки до 0,1 А.

Выходное напряжение 3 В, необходимое для питания аудиоплейера, нетрудно обеспечить, применив стабилитрон КС139А. При этом на конце кабеля питания припаивают штекер, соответствующий разъему плейера, провода кабеля подключают к гнездам “Р” и «+» блока питания. Выключатель SA1 для этого режима должен находиться в положении “Р” (работа).

При зарядке аккумуляторной батареи выключатель ставят в положение “3” (зарядка) Чтобы обеспечить на гнездах “3” и “+” напряжение 9 В, между ними включают стабилитрон Д814Б (анодом к гнезду “3”), который совместно с резистором R3 (он теперь должен быть сопротивлением 300 Ом и мощностью 1 Вт) образует параметрический стабилизатор с напряжением 9В при токе нагрузки до 30 мА. В итоге блок питания может обеспечить работу аппаратуры, питавшейся ранее от батареи типа “Корунд».

В этом варианте на конце кабеля устанавливают колодку-разъем от пришедшей в негодность батареи. Провода кабеля соединяют, естественно, с гнездами “3” и “+”.

Теперь от блока питания может потреблять энергию либо одна нагрузка, либо другая или обе сразу, если подключать к разъему Х1 соответствующую ответную вилку.

Источник

Регулируемый блок питания из БП2-3

Блоки питания БП2-3 от калькуляторов серии «Электроника» до сих пор применяются для питания различной радиоаппаратуры, модернизируются [1, 2] или становятся «полуфабрикатами» для более современных разработок [3]. Можно отметить два основных достоинства этих блоков. Во-первых, большой объём корпуса, позволяющий разместить в нём дополнительные элементы, во-вторых, добротный понижающий трансформатор с малым током холостого хода (единицы миллиампер). У автора «трудятся» три подобных блока c различным выходным напряжением, переделанных в разное время и по разным схемам. Блок питания, описание которого приводится далее, выдаёт одно из семи фиксированных значений напряжения: 1,5, 3, 4,5, 5, 6, 7,5 или 9 В.

При выходном напряжении 9 В максимальный выходной ток — 300 мА (КПД 76 %), при 1,5 В — 800 мА (КПД 34 %). Напряжение пульсаций не превышает 5 мВ.

Эти параметры получены за счёт применения стабилизации напряжения сначала импульсным, а затем линейным стабилизатором напряжения. Схема блока питания показана на рис. 1. Первичная обмотка сетевого трансформатора защищена самовосстанавливающимся предохранителем FU1 и варистором RU1. Ко вторичной обмотке через самовосстанавливающийся предохранитель FU2 подключён выпрямительный мост VD1-VD4. Конденсаторы С1, С2 и С4 подавляют помехи, проникающие из сети или возникающие при работе импульсного стабилизатора блока питания, конденсатор С3 сглаживает пульсации выпрямленного напряжения.

Импульсный стабилизатор собран на специализированной микросхеме AD1507-ADJ (DA1). Схема включения — стандартная, дроссель L1 — накопительный, конденсаторы С5 и С6 — сглаживающие. Выходное напряжение определяется резистивным делителем напряжения R1-R8 и положением перемычки XP2.1: Uвых.имп = 1,23(1+R Σ /R5), где R Σ — суммарное сопротивление резисторов между входом FB стабилизатора DA1 и «+» конденсатора С5. Uвых.имп превышает выходное напряжение блока питания на 1,2. 1,5 В, что обеспечивает сравнительно высокий КПД следующего за ним линейного стабилизатора.

Этот стабилизатор напряжения собран по стандартной схеме на микросхеме КР142ЕН22 (DA2) с малым допустимым падением напряжения вход- выход. Выходное напряжение определяется резистивным делителем напряжения R9-R16 и положением перемычки XP2.2: Uвых.лин = 1,25(1+R Σ /R11), где RΣ — суммарное сопротивление резисторов между выводом 2 стабилизатора DA2 и общим проводом.

При этом на выходе устанавливается одно из семи фиксированных напряжений, значения которых указаны выше. Переключение выходного напряжения импульсного и линейного стабилизаторов происходит одновременно, поскольку перемычки XP2.1 и XP2.2 конструктивно объединены. При отсутствии перемычек выходное напряжение блока питания — 9 В, поэтому гнёзда XS1.7 иXS2.7 могут показаться лишними, однако их наличие делает переключение напряжения более понятным и помогает не терять перемычки.

С основной платы блока питания удалены все элементы, кроме трансформатора, и установлены самовосстанавливающиеся предохранители, варистор, конденсатор С3, микросхема DA2 и рядом с ней — конденсатор С8 и резистор R11. Некоторые печатные проводники сохранены, часть их используется для разводки переменного напряжения, общего провода и плюсового напряжения. Эти проводники дополнительно «усилены» одножильным медным проводом. Остальные элементы монтируют на двух макетных платах. Они закреплены на основной плате с помощью металлических уголков. На одной плате размещены диоды VD1-VD4 и конденсаторы С1, С2 и С4 (рис. 2), на второй — диод VD5, конденсаторы С5-С7, дроссель L1, гнёздаXS1, XS2 и все резисторы, кроме R11 (рис. 3).

Применены резисторы для поверхностного монтажа типоразмера 0603 или 0805. Конденсаторы С3 и С5 — оксидные алюминиевые, С7 и С8 — оксидные танталовые для поверхностного монтажа, остальные — К10-17.

Катушка индуктивности — RCH895NP-101K фирмы Sumida, самовосстанав-ливающиеся предохранители — FRV012-240F (FU1), FRX040-60F (FU2), варистор — SAS-431KD10. Микросхему КР142ЕН22А можно заменить на LT1084, AP1507-ADJ — на AP1506-ADJ. Розетки XS1, XS2 — серии PBD-16, укороченные до семи гнёзд в ряду.

Резисторы для поверхностного монтажа и конденсатор С7 распаяны на контактных площадках между выводами гнёзд, как показано на рис. 4. Перемычки XP2.1, XP2.2 изготовлены из вилки PLS-4. Штыри соединены попарно с помощью отрезка макетной платы, который повышает прочность данной детали. Со стороны пайки штыри покрыты слоем термоклея. Микросхема DA1 закреплена на ребристом теплоотводе размерами 36x15x15 мм, вырезанном из теплоотвода, снятого с неисправной материнской платы компьютера. На микросхеме DA2 закреплена охлаждающая алюминиевая пластина размерами 36x13x1 мм. Эта пластина снизу имеет «полку» шириной 3 мм и для большей жёсткости конструкции дополнительно закреплена на основной плате с помощью винта. Для точной установки выходных напряжений стабилизаторов подбирают резисторы R5 и R11.

Внешний вид блока питания показан на рис. 5.

1. Александров И. Доработка блока БП2-3. — Радио, 1991 ,№1, с.71.

2. Низовцев А. Доработка блока питания БП2-3. — Радио, 2002, № 7, с. 60.

3. Бутов А. Малогабаритный регулируемый блок питания. — Радио, 2012, № 5, с. 55,
