Зарядное из компьютерного блока питания

Дата: 09.11.2016 // 0 Комментариев

Сегодня у нас на повестке дня очередное зарядное из компьютерного блока питания. Мы рассмотрим самые простые методы переделки блока питания в зарядное устройство, расскажем о выборе блока питания для переделки, а также о типичных проблемах, с которыми наверняка каждому придется столкнуться. И так, вперед!

Зарядное из компьютерного блока питания

Первым делом, о чем хочется сообщить, это то, что многие элементы в блоке находятся под опасным для жизни напряжением, если есть сомнения в правильности ваших действий – не рискуйте, ни своим здоровьем, ни работоспособностью вашего БП.

Для переделки подойдет практически любой блок питания ATX. Но стоить обратить внимание на то, что есть более геморройные блоки, а есть менее. Для выбора «удобного» для переделки блока необходимо убедиться в том, что в блоке установлен ШИМ контроллер TL494 или его аналог (KA7500B). По сути, этот ШИМ использовался практически на всех старых блоках AT и ATX мощностью 200300 Вт.

Одни из самых распространенных и дешевых блоков являются блоки Codegen 300X и Codegen 300XA. Вот на них мы и остановимся более подробно. К стати, блоки питания Codegen 200, 250, 300 Вт имеют практически одинаковую схему и отличаются лишь номиналом некоторых элементов, они отлично подходит для переделки в зарядное.

Зарядное из компьютерного блока питания Codegen 300XA

Переделка такого блока будет включать в себя несколько шагов. Разбираем блок питания.

Выпаиваем все провода, которые использовались для подключения. Оставляем лишь черный провод (минус) и желтый провод (шина +12 В). Зеленый провод (Power ON) просто обрезаем и подключаем свободный конец на минус. С помощью замыкания зеленого провода на минус мы добьемся автоматического старта блока при включении в сеть.

Далее необходимо подключить вентилятор охлаждения на шину (– 12 В). В принципе, это можно и не делать, но будет один неприятный момент при подключении АКБ к зарядке. Вентилятор изначально питается с шины +12 В, при подключении АКБ к зарядке на шине + 12 В появляется напряжение и включается вентилятор. Некоторым это может очень не понравиться, так, что рекомендуем подключить красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Проверяем работоспособность блока. Блок должен запуститься автоматически, а на выходе должно быть напряжение 12В.

Перед всеми дальнейшими манипуляциями желательно найти схему блока или подобрать наиболее близкую. Ниже изображена схема Codegen 300XA.

Находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Выпаиваем его и измеряем сопротивление, оно составило 39 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 39 кОм.

Запускаем блок питания. На выходе напряжение должно быть около 12 В.

Последним шагом станет поднятие напряжения до 14,2 В с помощью регулировки подстроечного резистора.

Подстроечный резистор лучше всего брать многооборотный, это даст легкую и точную настройку выходного напряжения.

Зарядное из компьютерного блока питания Codegen 300X

Манипуляции, по сути, будут такими же, добавятся лишь пара дополнительных шагов.

Отключаем все провода от блока. Оставляем только черный (минус) и желтый (шина +12 В). Зеленый (Power ON) обрезаем и подключаем свободный конец на минус. Далее подключаем питания вентилятора охлаждения на шину (– 12 В). Красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Тестируем работу. На выходе напряжение 12 В.

На схеме Codegen 300X находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Далее выпаиваем его и измеряем сопротивление, у нашего блока оно составило 38 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 38 кОм.

Важно найти стабилитрон ZD1 и удалить его из платы. На схеме он зачеркнут. Если его не выпаять, мы не сможем поднять напряжение выше 13 В, т.к. блок уйдет в защиту.

Запускаем блок питания. На выходе напряжение должно быть почти 12 В.

Финишным этапом будет поднятие напряжения до 14,0 В с помощью регулировки подстроечного резистора. Выше 14,0 В напряжение не стоит подымать на этом БП без дальнейших изменений схемы, т.к. уже при напряжении 14,2 В будут наблюдаться проблемы с запуском блока. А 14,0 В это вполне достаточно для зарядки автомобильного АКБ.

Стоит отметить, что при неправильном подключении АКБ зарядное из блока питания ATX выходит из строя моментально, важно оснащать его хоть самыми простыми защитными схемами от переполюсовки на реле или полевику.

Также в такое зарядное можно добавить вольтамперметр, защиту от переполюсовки или просто плату индикации заряда.

Источник

Codegen 300w переделка в лабораторный подробно

Дата: 09.11.2016 // 0 Комментариев

Сегодня у нас на повестке дня очередное зарядное из компьютерного блока питания. Мы рассмотрим самые простые методы переделки блока питания в зарядное устройство, расскажем о выборе блока питания для переделки, а также о типичных проблемах, с которыми наверняка каждому придется столкнуться. И так, вперед!

Зарядное из компьютерного блока питания

Первым делом, о чем хочется сообщить, это то, что многие элементы в блоке находятся под опасным для жизни напряжением, если есть сомнения в правильности ваших действий – не рискуйте, ни своим здоровьем, ни работоспособностью вашего БП.

Для переделки подойдет практически любой блок питания ATX. Но стоить обратить внимание на то, что есть более геморройные блоки, а есть менее. Для выбора «удобного» для переделки блока необходимо убедиться в том, что в блоке установлен ШИМ контроллер TL494 или его аналог (KA7500B). По сути, этот ШИМ использовался практически на всех старых блоках AT и ATX мощностью 200300 Вт.

Одни из самых распространенных и дешевых блоков являются блоки Codegen 300X и Codegen 300XA. Вот на них мы и остановимся более подробно. К стати, блоки питания Codegen 200, 250, 300 Вт имеют практически одинаковую схему и отличаются лишь номиналом некоторых элементов, они отлично подходит для переделки в зарядное.

Зарядное из компьютерного блока питания Codegen 300XA

Переделка такого блока будет включать в себя несколько шагов. Разбираем блок питания.

Выпаиваем все провода, которые использовались для подключения. Оставляем лишь черный провод (минус) и желтый провод (шина +12 В). Зеленый провод (Power ON) просто обрезаем и подключаем свободный конец на минус. С помощью замыкания зеленого провода на минус мы добьемся автоматического старта блока при включении в сеть.

Далее необходимо подключить вентилятор охлаждения на шину (– 12 В). В принципе, это можно и не делать, но будет один неприятный момент при подключении АКБ к зарядке. Вентилятор изначально питается с шины +12 В, при подключении АКБ к зарядке на шине + 12 В появляется напряжение и включается вентилятор. Некоторым это может очень не понравиться, так, что рекомендуем подключить красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Проверяем работоспособность блока. Блок должен запуститься автоматически, а на выходе должно быть напряжение 12В.

Перед всеми дальнейшими манипуляциями желательно найти схему блока или подобрать наиболее близкую. Ниже изображена схема Codegen 300XA.

Находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Выпаиваем его и измеряем сопротивление, оно составило 39 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 39 кОм.

Запускаем блок питания. На выходе напряжение должно быть около 12 В.

Последним шагом станет поднятие напряжения до 14,2 В с помощью регулировки подстроечного резистора.

Подстроечный резистор лучше всего брать многооборотный, это даст легкую и точную настройку выходного напряжения.

Зарядное из компьютерного блока питания Codegen 300X

Манипуляции, по сути, будут такими же, добавятся лишь пара дополнительных шагов.

Отключаем все провода от блока. Оставляем только черный (минус) и желтый (шина +12 В). Зеленый (Power ON) обрезаем и подключаем свободный конец на минус. Далее подключаем питания вентилятора охлаждения на шину (– 12 В). Красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Тестируем работу. На выходе напряжение 12 В.

На схеме Codegen 300X находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Далее выпаиваем его и измеряем сопротивление, у нашего блока оно составило 38 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 38 кОм.

Важно найти стабилитрон ZD1 и удалить его из платы. На схеме он зачеркнут. Если его не выпаять, мы не сможем поднять напряжение выше 13 В, т.к. блок уйдет в защиту.

Запускаем блок питания. На выходе напряжение должно быть почти 12 В.

Финишным этапом будет поднятие напряжения до 14,0 В с помощью регулировки подстроечного резистора. Выше 14,0 В напряжение не стоит подымать на этом БП без дальнейших изменений схемы, т.к. уже при напряжении 14,2 В будут наблюдаться проблемы с запуском блока. А 14,0 В это вполне достаточно для зарядки автомобильного АКБ.

Стоит отметить, что при неправильном подключении АКБ зарядное из блока питания ATX выходит из строя моментально, важно оснащать его хоть самыми простыми защитными схемами от переполюсовки на реле или полевику.

Также в такое зарядное можно добавить вольтамперметр, защиту от переполюсовки или просто плату индикации заряда.

Дата: 09.11.2016 // 0 Комментариев

Сегодня у нас на повестке дня очередное зарядное из компьютерного блока питания. Мы рассмотрим самые простые методы переделки блока питания в зарядное устройство, расскажем о выборе блока питания для переделки, а также о типичных проблемах, с которыми наверняка каждому придется столкнуться. И так, вперед!

Зарядное из компьютерного блока питания

Первым делом, о чем хочется сообщить, это то, что многие элементы в блоке находятся под опасным для жизни напряжением, если есть сомнения в правильности ваших действий – не рискуйте, ни своим здоровьем, ни работоспособностью вашего БП.

Для переделки подойдет практически любой блок питания ATX. Но стоить обратить внимание на то, что есть более геморройные блоки, а есть менее. Для выбора «удобного» для переделки блока необходимо убедиться в том, что в блоке установлен ШИМ контроллер TL494 или его аналог (KA7500B). По сути, этот ШИМ использовался практически на всех старых блоках AT и ATX мощностью 200300 Вт.

Одни из самых распространенных и дешевых блоков являются блоки Codegen 300X и Codegen 300XA. Вот на них мы и остановимся более подробно. К стати, блоки питания Codegen 200, 250, 300 Вт имеют практически одинаковую схему и отличаются лишь номиналом некоторых элементов, они отлично подходит для переделки в зарядное.

Зарядное из компьютерного блока питания Codegen 300XA

Переделка такого блока будет включать в себя несколько шагов. Разбираем блок питания.

Выпаиваем все провода, которые использовались для подключения. Оставляем лишь черный провод (минус) и желтый провод (шина +12 В). Зеленый провод (Power ON) просто обрезаем и подключаем свободный конец на минус. С помощью замыкания зеленого провода на минус мы добьемся автоматического старта блока при включении в сеть.

Далее необходимо подключить вентилятор охлаждения на шину (– 12 В). В принципе, это можно и не делать, но будет один неприятный момент при подключении АКБ к зарядке. Вентилятор изначально питается с шины +12 В, при подключении АКБ к зарядке на шине + 12 В появляется напряжение и включается вентилятор. Некоторым это может очень не понравиться, так, что рекомендуем подключить красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Проверяем работоспособность блока. Блок должен запуститься автоматически, а на выходе должно быть напряжение 12В.

Перед всеми дальнейшими манипуляциями желательно найти схему блока или подобрать наиболее близкую. Ниже изображена схема Codegen 300XA.

Находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Выпаиваем его и измеряем сопротивление, оно составило 39 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 39 кОм.

Запускаем блок питания. На выходе напряжение должно быть около 12 В.

Последним шагом станет поднятие напряжения до 14,2 В с помощью регулировки подстроечного резистора.

Подстроечный резистор лучше всего брать многооборотный, это даст легкую и точную настройку выходного напряжения.

Зарядное из компьютерного блока питания Codegen 300X

Манипуляции, по сути, будут такими же, добавятся лишь пара дополнительных шагов.

Отключаем все провода от блока. Оставляем только черный (минус) и желтый (шина +12 В). Зеленый (Power ON) обрезаем и подключаем свободный конец на минус. Далее подключаем питания вентилятора охлаждения на шину (– 12 В). Красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Тестируем работу. На выходе напряжение 12 В.

На схеме Codegen 300X находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Далее выпаиваем его и измеряем сопротивление, у нашего блока оно составило 38 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 38 кОм.

Важно найти стабилитрон ZD1 и удалить его из платы. На схеме он зачеркнут. Если его не выпаять, мы не сможем поднять напряжение выше 13 В, т.к. блок уйдет в защиту.

Запускаем блок питания. На выходе напряжение должно быть почти 12 В.

Финишным этапом будет поднятие напряжения до 14,0 В с помощью регулировки подстроечного резистора. Выше 14,0 В напряжение не стоит подымать на этом БП без дальнейших изменений схемы, т.к. уже при напряжении 14,2 В будут наблюдаться проблемы с запуском блока. А 14,0 В это вполне достаточно для зарядки автомобильного АКБ.

Стоит отметить, что при неправильном подключении АКБ зарядное из блока питания ATX выходит из строя моментально, важно оснащать его хоть самыми простыми защитными схемами от переполюсовки на реле или полевику.

Также в такое зарядное можно добавить вольтамперметр, защиту от переполюсовки или просто плату индикации заряда.

9zip.ru Радиотехника, электроника и схемы своими руками Практика переделки компьютерных блоков питания в регулируемые лабораторные

В комментариях к популярной статье о переделке компьютерных блоков питания часто задают вопросы и сетуют на неудачи. Чтобы показать, что переделка действительно возможна и она вовсе несложна, мы подготовили ещё одну статью, с иллюстрациями и пояснениями.

Напомним, что переделывать можно любые блоки, как AT, так и ATX. Первые отличаются просто отсутствием дежурки. Как следствие, TL494 в них питается непосредственно с выхода силового трансформатора, и, опять же, как следствие, — при регулировке на малых нагрузках ей просто не будет хватать питания, т.к. скважность импульсов на первичке трансформатора будет слишком мала. Введение отдельного источника питания для микросхемы решает проблему, но требует дополнительное место в корпусе.

Блоки питания ATX здесь выгодно отличаются тем, что ничего не нужно добавлять, нужно лишь убрать лишнее и добавить, грубо говоря, два переменных резистора.

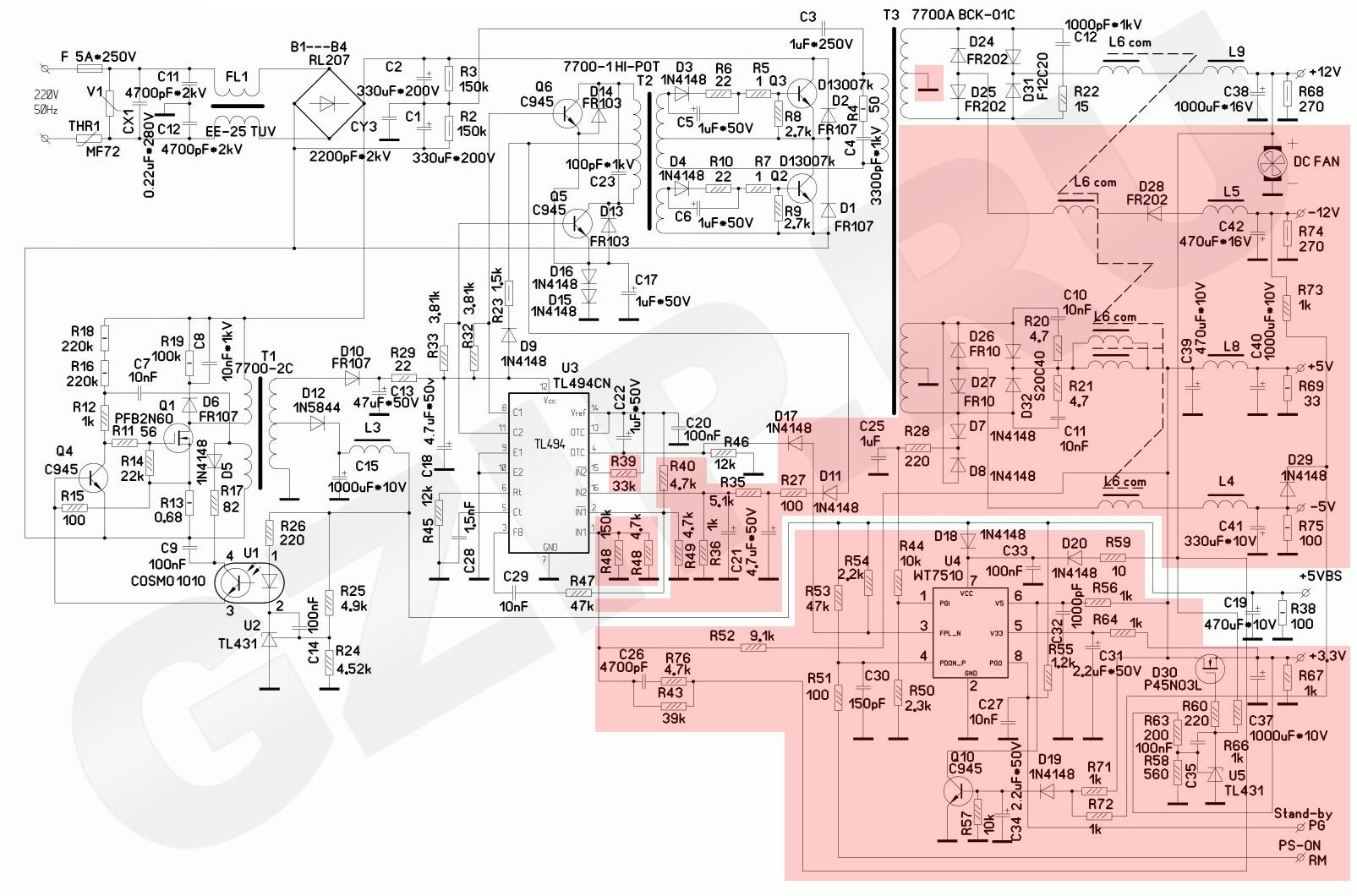

На переделке — компьютерный блок питания ATX MAV-300W-P4. Задача — переделать в лабораторный 0-24В, по току — тут уж как получится. Говорят, что удаётся получать 10А. Что ж, проверим.


Нажмите на схему для увеличения

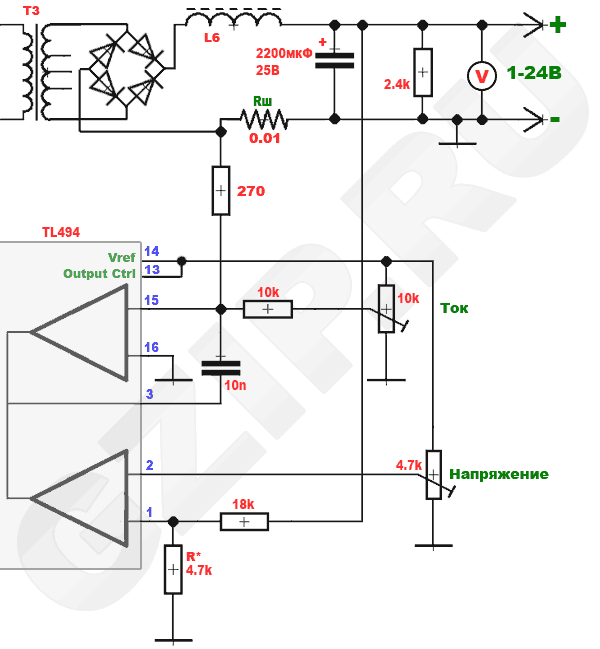

Схема блока питания легко гуглится, но можно обойтись и без неё, ведь мы знаем, что от TL494 нам понадобятся входы обоих компараторов, а это — выводы 1, 2, 15, 16, и их общий выход 3, который принято использовать для коррекции. Освобождаем также вывод 4, так как обычно он задействован под различные защиты. Однако, висящие на нём конденсатор C22 и резистор R46 оставляем для плавного запуска. Отпаиваем только диод D17, отключая следилку за напряжениями от TL-ки.


Добавляем резисторы, регуляторы, шунт. В качестве последнего использованы два SMD резистора на 0,025 Ом параллельно, которые включены в разрыв минусовой дорожки от трансформатора.

Блок питания включаем в сеть через лампу накаливания мощностью 200Вт, которая предназначена для защиты от пробоя силовых транзисторов в случае внештатной ситуации. На холостом ходу напряжение прекрасно регулируется практически от 0 до 24 вольт. А что же будет под нагрузкой? Подключаем несколько мощных галогенок и видим, что напряжение регулируется уже до 20 вольт. Это ожидаемо, ведь мы используем 12-вольтовые обмотки и выпрямитель со средней точкой. На мощной нагрузке ШИМ уже на пределе и получить больше уже невозможно.

Что же делать? Можно просто использовать блок питания для питания не очень мощных нагрузок. Но что же делать, если очень хочется получить заветные 10 ампер, тем более, что на этикетке блока питания они как раз заявлены для линии 12 вольт? Всё очень просто: меняем выпрямитель на классический мостик из четырёх диодов, тем самым увеличивая амплитуду напряжения на его выходе. Для этого понадобится установить ещё два диода. На схеме видно, что такие диоды как раз были установлены, это D24 и D25, по линии -12 вольт. К сожалению, их расположение на плате для нашего случая неудачное, поэтому придётся использовать диоды в «транзисторных» корпусах и либо устанавливать на них отдельные радиаторы, либо крепить к общему радиатору и припаивать проводками. Требования к диодам те же: быстрые, мощные, на требуемое напряжение.

С переделанным выпрямителем напряжение даже с мощной нагрузкой регулируется от 0 до 24 вольт, регулировка тока также работает.

Осталось решить ещё одну проблему — питание вентилятора. Оставлять блок питания без активного охлаждения нельзя, потому что силовые транзисторы и выпрямительные диоды нагреваются соответственно нагрузке. Штатно вентилятор питался от линии +12 вольт, которую мы превратили в регулируемую с диапазоном напряжений несколько более широким, чем нужно вентилятору. Поэтому самое простое решение — питать его от дежурки. Для этого заменяем конденсатор C13 на более ёмкий, увеличив его ёмкость в 10 раз. Напряжение на катоде D10 — 16 вольт, его и берём для вентилятора, только через резистор, сопротивление которого нужно подобрать так, чтобы на вентиляторе было 12 вольт. Бонусом с этого БП можно вывести хорошую пятивольтовую линию питания +5VSB.

Требования к дросселю те же: с ДГС сматываем все обмотки и наматываем новую: от 20 витков, 10 проводов диаметром 0,5мм впараллель. Конечно, такая толстая жила может не влезть в кольцо, поэтому количество параллельных проводов можно уменьшать соответственно вашей нагрузке. Для максимального тока в 10 ампер индуктивность дросселя должна быть в районе 20uH.


В качестве шунта можно использовать шунт, встроенный в амперметр, и наоборот — шунт можно использовать для подключения амперметра без встроенного шунта. Сопротивление шунта — в районе 0,01 Ом. Уменьшая сопротивление резистора R, можно увеличить диапазон регулировки напряжения в большую сторону.
