Блок предохранителей газель 4216 инжектор схема

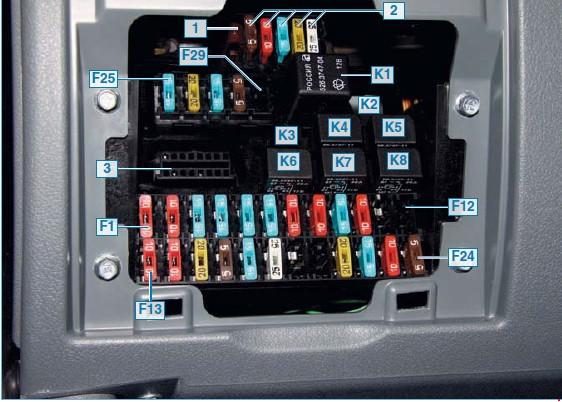

Блок предохранителей и реле Газель УМЗ 4216 инжектор

Блок предохранителей и реле Газель УМЗ 4216 инжектор

1 – пинцет для извлечения предохранителей;
2 – запасные предохранители;
3 – колодка диагностики

Предохранители верхнего ряда защищают цепи:
1. 10А — Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампа освещения номерного знака
2. 10А — Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя.
3. 15А — лампы ближнего света левой блок-фары, сигнализатор включения ближнего света.
4. 15А — Лампы ближнего света правой блок-фары
5. 15А — Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света
6. 15А — Лампа дальнего света правой блок-фары
7. 10А — Лампы противотуманного света в задних фонарях
8. 10А — Реле указателей поворота в режиме указания поворотов.
9. 15А — Реле указателей поворота в режиме аварийной сигнализации
10. 10А — Датчик положения педали тормоза в режиме включения сигналов торможения
11. 20А —Лампы противотуманных фар (опция)
12. — резерв.

Предохранители нижнего ряда защищают цепи:
13. Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
14. 10А — Блок управления ABS
15. 20А — Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
16. 5А — Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
17. 15А— Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
18. 25А — Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
19. 20А — Электродвигатели стеклоподъемников (опция)
20. — резерв.
21. 20А — Реле звукового сигнала, прикуриватель, розетка
22. 15А — Покапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки
освещения подножки (автомобили ГАЭ-3221 и мод.).
23. 10А — Головное устройство звуковоспроизведения (магнитолла)
24. 5А — Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
25. 15А — Блок управления двигателем, катушка зажигания
26. 20А — Обмотка и контакты главного реле
27. 15А —Реле топливного насоса
28. 5А —Блок управления двигателем
29. 5А —Резерв

Реле монтажного блока в салоне автомобиля:

К1 — Реле стеклоочистителя (электродвигатель очистителя ветрового стекла)
К2 — Реле плафона двери (лампа плафона освещения двери)
К3 — Реле противотуманных фар (лампы противотуманных фар)
К4 — Реле обогрева зеркал (элементы обогрева наружных зеркал заднего вида)
К5 — Реле ближнего света (лампы ближнего света блок-фар)
К6 — Реле насоса отопителя (электродвигатель насоса дополнительного отопителя)
К7 — Реле звукового сигнала (звуковые сигналы)
К8 — Реле дальнего света (лампы дальнего света блок-фар)

Источник

Газель бизнес 4216 — предохранители и реле

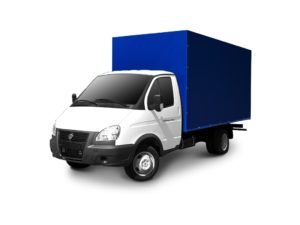

Газель Бизнес — семейство грузовых автомобилей и микроавтобусов выпускавшихся преимущественно с двигателями УМЗ 4216 в 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. После этого Газель Бизнес прошла рестайлинг и обновленная производилась в 2017, 2018, 2019, 2020 году и по настоящее время. В данной публикации мы покажем описание предохранителей и реле Газель бизнес 4216 со схемами блоков и фото — примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной инструкцией по эксплуатации Газель Бизнес.

Блок в салоне

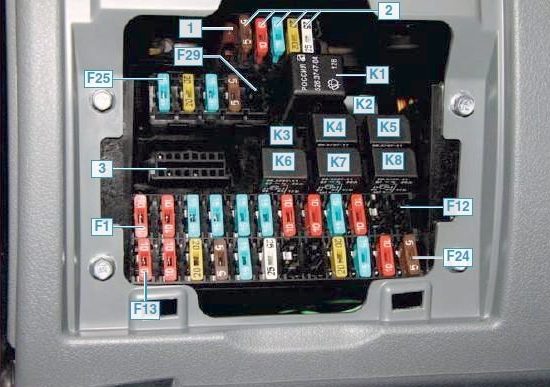

Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.

Фото — схема

Описание предохранителей

p, blockquote 7,0,0,0,0 —>

F1 10А Лампа габаритного света в левой блок — фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2 10А Лампа габаритного света в правой блок — фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3 15А Лампа ближнего света левой блок — фары, сигнализатор включения ближнего света
F4 15А Лампа ближнего света правой блок — фары
F5 15А Лампа дальнего света левой блок — фары, сигнализатор включения дальнего света
F6 15А Лампа дальнего света правой блок — фары
F7 10А Лампы противотуманного света в задних фонарях
F8 10А Реле указателей поворота в режиме указания поворотов
F9 15А Реле указателей поворота в режиме аварийной сигнализации
F10 10А Датчик положения педали тормоза в режиме включения сигналов торможения
F11 20А Лампы противотуманных фар (опция
F12 15А Блокировка дифференциала (опция)
F13 10А Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14 10А Блок управления ABS
F15 20А Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16 5А Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17 15А Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17 5А Электропривод зеркал (опция)
F18 25А Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18 15А Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений)
F19 20А Электро двигатели стекло подъемников (опция)
F19 15/20А Отопитель
F20 20А Электро стекло подъемники (опция)
F21 20А Реле звукового сигнала, прикуриватель, розетка
F22 15А Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23 10А Головное устройство звуковоспроизведения
F24 5А Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25 15А УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25 5А ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26 20А УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F27 15А УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв
F28 5А УМЗ-4216: Блок управления двигателем, колодка диагностики
ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29 10А Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)

За работу прикуривателя отвечает предохранитель номер 21 на 20А.

Назначение реле

p, blockquote 10,0,0,0,0 —>

К1 Реле стеклоочистителя
К2 Реле плафона двери
К3 Реле противотуманных фар
К4 Реле обогрева зеркал
К5 Реле ближнего света
К6 Реле насоса отопителя
К7 Реле звукового сигнала
К8 Реле дальнего света

Блоки под капотом

Блок управления двигателем

Схема блока реле

Расшифровка

p, blockquote 13,0,0,0,0 —>

  1. Реле топливного насоса
  2. Реле муфты вентилятора
  3. Главное реле

Реле стартера закреплено на щитке передка, рядом с вакуумным усилителем.

Блок предохранителей

Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.

Обозначение

p, blockquote 18,0,0,0,0 —>

Блок предохранителей на автомобилях с ABS
1 90А УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера
1 125А ISF2.8s4129Р: Подогреватель воздуха
2 25А УМЗ-4216: Блок управления ABS
2 40А ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера
3 40А УМЗ-4216: Блок управления ABS
3 30А ISF2.8s4129Р: Блок управления двигателем
4 90А УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением
4 6А F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка

Блок предохранителей на автомобилях без ABS

p, blockquote 19,0,0,0,0 —>

  1. 90А Световая цепь и плюсовая цепь генератора
  2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем

p, blockquote 20,0,0,0,0 —>

  1. 40А Блок управления ABS
  2. 25А Блок управления ABS

Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.

Инструкция Газель Бизнес

Больше информации про ремонт и обслуживание Газель Бизнес можете найти в данной инструкции: «скачать«.

p, blockquote 22,0,0,0,0 —> p, blockquote 23,0,0,0,1 —>

А если остались вопросы, задавайте их в комментарии.

Источник

Газель бизнес 4216 — предохранители и реле

Блок в салоне Газель бизнес 4216

Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.

Описание предохранителей

F1 10А Лампа габаритного света в левой блок фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2 10А Лампа габаритного света в правой блок фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3 15А Лампа ближнего света левой блок фары, сигнализатор включения ближнего света
F4 15А Лампа ближнего света правой блок фары
F5 15А Лампа дальнего света левой блок фары, сигнализатор включения дальнего света
F6 15А Лампа дальнего света правой блок фары
F7 10А Лампы противотуманного света в задних фонарях
F8 10А Реле указателей поворота в режиме указания поворотов
F9 15А Реле указателей поворота в режиме аварийной сигнализации
F10 10А Датчик положения педали тормоза в режиме включения сигналов торможения
F11 20А Лампы противотуманных фар (опция
F12 15А Блокировка дифференциала (опция)
F13 10А Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14 10А Блок управления ABS
F15 20А Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16 5А Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17 15А Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17 5А Электропривод зеркал (опция)
F18 25А Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18 15А Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений)
F19 20А Электро двигатели стекло подъемников (опция)
F19 15/20А Отопитель
F20 20А Электро стекло подъемники (опция)
F21 20А Реле звукового сигнала, прикуриватель, розетка
F22 15А Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23 10А Головное устройство звуковоспроизведения
F24 5А Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25 15А УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25 5А ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26 20А УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F27 15А УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв
F28 5А УМЗ-4216: Блок управления двигателем, колодка диагностики
ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29 10А Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)

ЗA работу прикуривателя отвечает предохранитель номер 21 на 20А.

Назначение реле и схема

К1 Реле стеклоочистителя
К2 Реле плафона двери
К3 Реле противотуманных фар
К4 Реле обогрева зеркал
К5 Реле ближнего света
К6 Реле насоса отопителя
К7 Реле звукового сигнала
К8 Реле дальнего света

Блоки под капотом

Блок управления двигателем

Схема блока реле

Расшифровка

Реле стартера закреплено на щитке передка, рядом с вакуумным усилителем.

Блок предохранителей

Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.

Схема

Обозначение

Блок предохранителей на автомобилях с ABS
1 90А УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера
1 125А ISF2.8s4129Р: Подогреватель воздуха
2 25А УМЗ-4216: Блок управления ABS
2 40А ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера
3 40А УМЗ-4216: Блок управления ABS
3 30А ISF2.8s4129Р: Блок управления двигателем
4 90А УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением
4 6А F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка

Блок предохранителей на автомобилях без ABS

  1. 90А Световая цепь и плюсовая цепь генератора
  2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем

Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.

Инструкция Газель Бизнес

Больше информации про ремонт и обслуживание Газель Бизнес можете найти в данной инструкции: скачать.
