Лада Калина 2 — предохранители и реле

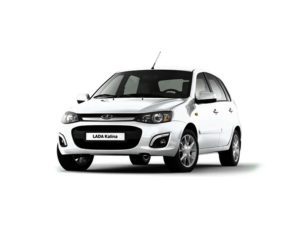

Лада Калина 2 го поколения (ВАЗ-2192, ВАЗ-2194) выпускалась в 2013, 2014, 2015, 2016, 2017 и 2018 году с кузовами хэтчбек и универсал как в стандартных версиях, так и все дорожная версия Cross и спортивная — Sport. В данной публикации вы найдете описание предохранителей и реле Лада Калина 2 го поколения со схемами блоков и фото — примерами исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полные электрические схемы Калины 2.

Исполнение схем блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения вашего автомобиля Калина 2 (люкс, стандарт, норма). Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки или иной технической документацией.

Блок в салоне

Главный блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.

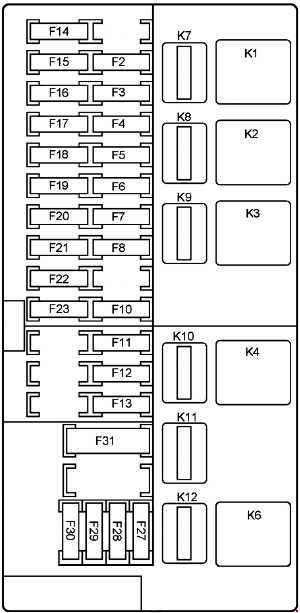

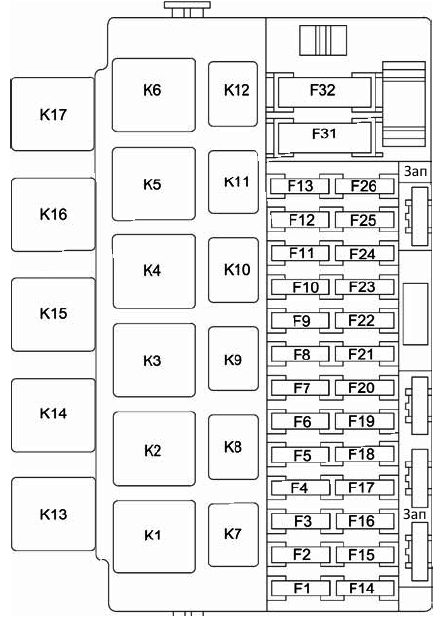

Вариант 1

Описание предохранителей

p, blockquote 11,0,0,0,0 —>

F1 15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем
F2 25А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни
F3 15А Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передач Стандарт: Аварийная сигнализация
F4 15А Контроллер системы надувных подушек безопасности
F5 7,5А Клемма 15 приборов
F6 7,5А Свет заднего хода, Указатели поворота (Стандарт)
Контроллер управления автоматической коробкой переключения передач (Норма, Люкс)
Блок управления системой безопасной парковки (Норма, Люкс)
F7 7,5А Клапан продувки адсорбера
Датчик массового расхода воздуха/ датчик давления
Датчик фаз
Датчики концентрации кислорода
F8 25А Обогреватель заднего стекла, Обогреватели наружных зеркал (Норма, Люкс)
F9 5А Габаритные огни правого борта
F10 5А Габаритные огни левого борта
Подсветка приборов и клавиш
Фонари освещения номерного знака
Плафон освещения багажника
Плафон освещения вещевого ящика
F11 5А Задние противотуманные огни
F12 10А Ближний свет, правая фара
Электро корректор правой фары
F13 10А Ближний свет, левая фара
Электро корректор левой фары
F14 10А Дальний свет, правая фара
F15 10А Дальний свет, левая фара
F16 10А Правая противотуманная фара
F17 10А Левая противотуманная фара
F18 20А Обогреватели передних сидений, Прикуриватель
F19 5А Норма, Люкс: Блок управления АБС 20А Стандарт: Моторедукторы блокировки замков дверей
F20 15А Звуковой сигнал
F21 10А Топливный насос
F22 25А Омыватель ветрового стекла
Центральный блок кузовной электроники
Омыватель заднего стекла
Очиститель заднего стекла
F23 5А Комбинация приборов
Диагностический разъем
F24 7,5А Норма, Люкс: Муфта компрессора кондиционера
Контроллер системы автоматического управления климатической установкой
Стандарт: Резерв
F25 7,5А Сигналы торможения
Плафон освещения салона (Стандарт)
F26 10А Норма, Люкс: Центральный блок кузовной электроники
Стандарт: Резерв
F27 F31 25А Норма, Люкс: Блок управления АБС
30А Стандарт: Электро стеклоподъемники передних дверей
F28
F32
30А Электро вентилятор отопителя (Стандарт)
Контроллер системы автоматического управления климатической установкой

За прикуриватель отвечает предохранитель номер 18 на 15А.

Назначение реле

p, blockquote 13,0,0,0,0 —>

K1 Реле электро вентиляторов охлаждения радиатора
K2 Реле электро вентиляторов охлаждения радиатора
K3 Дополнительное реле стартера
K4 Разгрузочное реле выключателя зажигания
К5 Реле аварийной сигнализации
K6 Реле обогрева сидений / Реле очистителя
K7 Реле дальнего света фар
K8 Реле звукового сигнала
K9 Реле ближнего света фар
K10 Реле обогрева заднего стекла и наружных зеркал
K11 Главное реле ЭСУД
K12 Реле топливного насоса
K13 Реле света заднего хода
K14 Реле электро вентиляторов охлаждения радиатора
K15 Реле обогрева ветрового стекла
K16 Реле обогрева ветрового стекла
K17 Реле муфты компрессора кондиционера

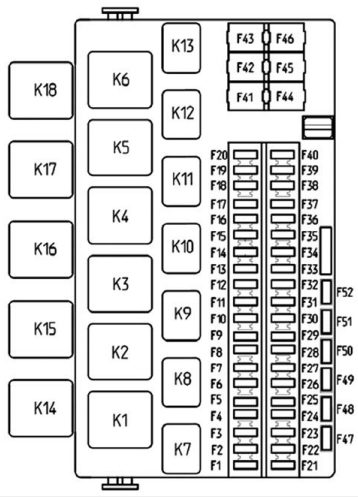

Вариант 2

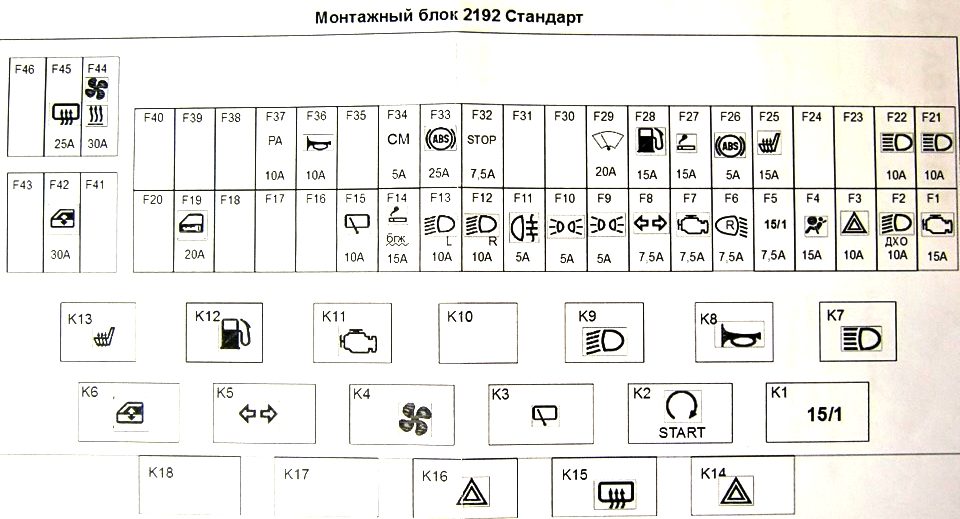

Общее обозначение элементов

Расшифровка предохранителей

p, blockquote 17,0,0,0,0 —>

F1 15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем
F2 30А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни
F3 15А Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передач
F3 10А Стандарт: Аварийная сигнализация
F4 15А Контроллер системы надувных подушек безопасности
F5 7,5А Клемма 15 приборов
F6 7,5А Свет заднего хода, Контроллер управления автоматической коробкой переключения передач (Норма, Люкс)
F7 7,5А Клапан продувки адсорбера, Датчик массового расхода воздуха/ датчик давления, Датчик фаз, Датчики концентрации кислорода
F8 7,5А Стандарт: Указатели поворота Норма, Люкс: Резерв
F9 5А Габаритные огни правого борта
F10 5А Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника, Плафон освещения вещевого ящика
F11 5А Задние противотуманные огни
F12 10А Ближний свет, правая фара, Электро корректор правой фары
F13 10А Ближний свет, левая фара, Электро корректор левой фары
F14 15А Прикуриватель в багажнике
F15 10А Очиститель заднего стекла, Омыватель заднего стекла
F16 Норма, Люкс: Модуль двери водителя, Стандарт: Резерв
F17 Резерв
F18 Резерв
F19 20А Стандарт: Блокировка двери, Норма, Люкс: Резерв
F20 Резерв
F21 10А Дальний свет, правая фара
F22 10А Дальний свет, левая фара
F23 10А Норма, Люкс: Правая противотуманная фара Стандарт: Резерв
F24 10А Норма, Люкс: Левая противотуманная фара Стандарт: Резерв
F25 15А Обогрев передних сидений
F26 5А Блок управления АБС
F27 15А Прикуриватель
F28 15А Топливный насос
F29 20А Центральный блок кузовной электроники (Норма, Люкс) Очиститель ветрового стекла, Омыватель ветрового стекла
F30 Резерв
F31 7,5А Норма, Стандарт: Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой Стандарт: Резерв
F32 7,5А Сигнал торможения, Плафон освещения салона
F33 25А Блок управления АБС
F34 5А Комбинация приборов, Диагностический разъем
F35 10А Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв
F36 10А Звуковой сигнал
F37 10А Мультимедийная система
F38 Резерв
F39 Резерв
F40 Резерв
F41 Резерв
F42 30А Стандарт: Электро стеклоподъемники Норма, Люкс: Резерв
F43 50А Норма, Люкс: Контроллер АМТ Стандарт: Резерв
F44 30А Электро вентилятор отопителя, Контроллер системы автоматического управления климатической установкой (Норма, Люкс)
F45 25А Обогреватель заднего стекла
F46 Резерв

За прикуриватель отвечает предохранитель номер 27 на 15А.

Описание реле

p, blockquote 19,0,0,0,0 —>

К1 Разгрузочное реле выключателя зажигания
К2 Реле стартера
К3 Норма, Люкс: Реле электровентилятора охлаждения радиатора Стандарт: Реле стеклоочистителя
К4 Реле электровентилятора охлаждения радиатора
К5 Норма, Люкс: Реле муфты компрессора кондиционера Стандарт: Реле указателей поворота и аварийной сигнализации
К6 Норма, Люкс: Реле обогрева заднего стекла Стандарт: Реле передних электро стеклоподъемников
К7 Реле дальнего света фар
К8 Реле звукового сигнала
К9 Реле ближнего света фар
К10 Норма, Люкс: Реле света заднего хода (в комплектациях с АКПП) Стандарт: Резерв
К11 Главное реле ЭСУД
К12 Реле топливного насоса
К13 Реле обогрева сидений
К14 Норма, Люкс: Реле обогрева ветрового стекла Стандарт: Реле аварийной сигнализации
К15 Стандарт: Реле обогрева заднего стекла
К16 Стандарт: Реле аварийной сигнализации дополнительное

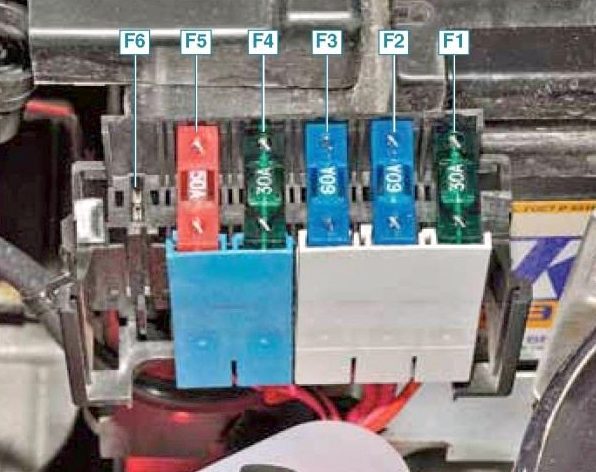

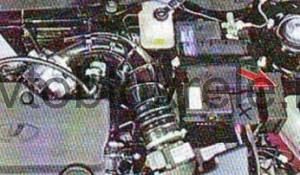

Блок под капотом

Он находится рядом с аккумуляторной батареей.

Фото — схема

p, blockquote 23,0,0,0,0 —>

  1. 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
  2. 60А Генератор
  3. 60А Генератор
  4. 30/40А Вентилятор отопителя (предохранитель печки гранты)
  5. 50А Электромеханический усилитель рулевого управления
  6. 60А Блок АБС

Электро схемы Лада Калина 2

Нужно больше информации про электросхемы Лады Калина второго поколения? Изучите данный материал: «скачать«.

Если вы владеете 1-ым поколением Калины, тогда вам подойдёт данное описание.

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>

Остались вопросы? Задавайте их в комментарии.

Источник

Предохранители и реле Калина 2

Рассмотрены автомобили LADA KALINA 2192, 2194 с двигателями ваз-11186, ваз-21116, ваз-21126, ваз-21127 2013, 2014, 2015 года выпуска.

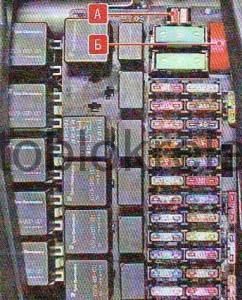

Расположение блока предохранителей в салоне.

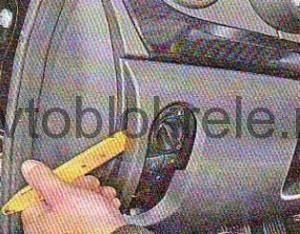

Для доступа к предохранителям необходимо снять щиток поддев его край.

В специальных разъемах блока расположены пинцет для замены предохранителей (А) и пинцет для замены реле (Б).

Схема расположения предохранителей и реле в блоке.

Катушки зажигания, топливные форсунки, блок управления двигате­лем, реле электровентиляторов радиаторов

Блок управления электрооборудованием кузова, блок управления элек­тростеклоподъемниками и наружными зеркалами на двери водителя

Блок управления автоматической коробкой передач, привод управле­ния автоматической коробкой передач

Блок управления подушками безопасности

Комбинация приборов, блок управления двигателем, электроусилитель рулевого управления, выключатель стоп-сигнала, датчик скорости, селектор управления автоматической коробкой передач, переключатель стеклоочистителя ветрового окна, реле выключателя обогрева заднего стекла, реле обогрева ветрового стекла, реле обогрева сидений, разгрузочное реле, блок управления электрооборудованием кузова

Клапан продувки адсорбера, датчик массового расхода воздуха, управля­ющий и диагностический датчики концентрации кислорода, датчик фазы

Обогрев заднего стекла и наружных зеркал заднего вида

Габаритный огонь левый, фонари освещения номерного знака, подсветка кнопок всех выключателей

Задний противотуманный фонарь

Ближний свет правый, электрокорректор света правой фары

Ближний свет левый, электрокорректор света левой фары

Противотуманная фара правая

Противотуманная фара левая

Обогрев сидений, прикуриватель

Антиблокировочная система тормозов

Омыватели ветрового и заднего стекол, задний стеклоочиститель

Комбинация приборов, диагностический разъем

Муфта компрессора кондиционера, блок управления климат-контролем

Антиблокировочная система тормозов

Блок управления электрооборудованием кузова, моторедукгор стекло­очистителя ветрового окна, сигнализация дальним светом фар

Отопитель, блок управления климат-контролем

Реле электровентилятора системы охлаждения двигателя

Реле стартера дополнительное

Реле клеммы «плюс» замка зажигания

Реле обогрева заднего стекла

Реле главное системы управления двигателем

Реле электровентилятора системы охлаждения двигателя

Реле обогрева ветрового стекла 1

Реле обогрева ветрового стекла 2

Реле муфты компрессора кондиционера

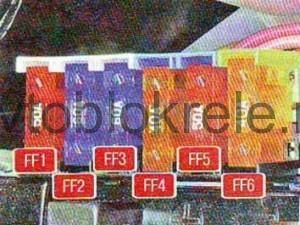

В моторном отсеке лады калины 2 расположен блок силовых предохранителей.

Электровентиляторы радиатора системы охлаждения

Контроллер электроусилителя рулевого управления

Электродвигатель электрогидравлического блока антиблокировочной системы тормозов

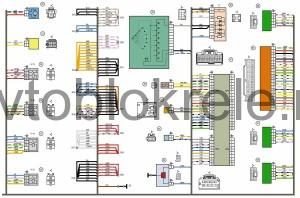

Схемы электрооборудования Калина 2.

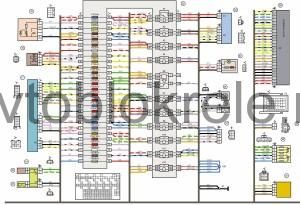

Схема блока предохранителей.

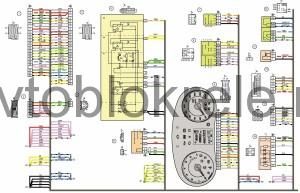

схема электрических соединений жгута проводов панели приборов 21922 — 3723030-04

Все схемы в отличном качестве.

Для увеличения схем нажмите на изображении, для большего увеличения нажмите на крестик в нижнем правом углу изображения.

1,2 — колодки жгута проводов панели приборов к колодкам жгута проводов переднего;

3, 4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего;

5 — модуль управления светотехникой;

7 — переключатель режимов бортового компьютера;

8 — переключатель стеклоочистителей;

10 — переключатель световой сигнализации;

11 — выключатель привода замка багажника;

13 — колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;

14 — выключатель обогрева заднего стекла;

15 — выключатель аварийной сигнализации;

16 — выключатель сигнала торможения;

17 — мультимедийная система;

19 — устройство вращающееся;

20 — модуль надувной подушки безопасности водителя;

21 — выключатель звукового сигнала;

К1 — реле электровентилятора системы охлаждения двигателя;

К2 — реле включения блокировки дверей;

КЗ — дополнительное реле стартера;

К6 — реле стеклоочистителя;

К7 — реле включения дальнего света фар;

К8 — реле звукового сигнала;

К9 — реле включения ближнего света фар;

К10 — реле включения обогрева заднего стекла;

К12 — реле топливного насоса;

19 — электроусилитель рулевого управления;

21 — плафон освещения вещевого ящика;

22 — выключатель освещения вещевого ящика;

23 — колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;

24 — контроллер системы управления двигателем;

25 — колодка жгута проводов панели приборов к колодке жгута проводов заднего 4;

26 — педаль акселератора электронная;

28 — электродвигатель отопителя;

29 — датчик солнечной радиации;

35 — реле (К13) электровентилятора системы охлаждения двигателя 3;

37 — реле (К14) обогрева ветрового стекла;

38 — реле (К15) обогрева ветрового стекла 2;

39 — регулятор корректора фар;

40 — выключатель сигнала положения педали сцепления;

41 — модуль надувной подушки безопасности пассажира;

42 — датчик температуры испарителя;

44 — элемент обогрева ветрового стекла;

46 — выключатель обогрева ветрового стекла;

47 — центральный блок кузовной электроники;

48 — микромоторедуктор заслонки распределителя воздушного потока;

50 — контроллер системы автоматического управления климатической установкой;

51 — микромоторедуктор смешивания потоков воздуха;

52 — микромоторедуктор привода заслонки рециркуляции.

Источник

Оцените статью
REMNABOR
Adblock
detector
