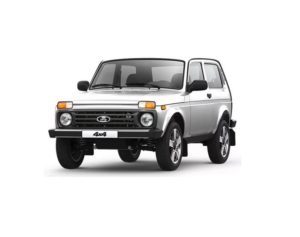

Внедорожник Нива известен под названиями ВАЗ-2121 (ваз 21213, ваз 21214) а с 2006 года как Лада 4×4. Выпускается с 1977 года по настоящее время с различными модификациях кузова, преимущественно 3-х и 5-ти дверные универсалы с бензиновыми двигателями (карбюратор, инжектор). В нашей публикации вы найдете описание блоков предохранителей и реле Нива 2121 с местами их расположения, фото примерами исполнения и схемами блоков. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электросхему Нива.
В связи с большим периодом выпуска и огромным разнообразием исполнения нету одного общего описания блока предохранителей и реле для Нива 2121. В вашем автомобиле, назначение предохранителей может отличаться от представленного.
Все основные блоки предохранителей и реле находятся в салоне, под панелью приборов со стороны водителя.

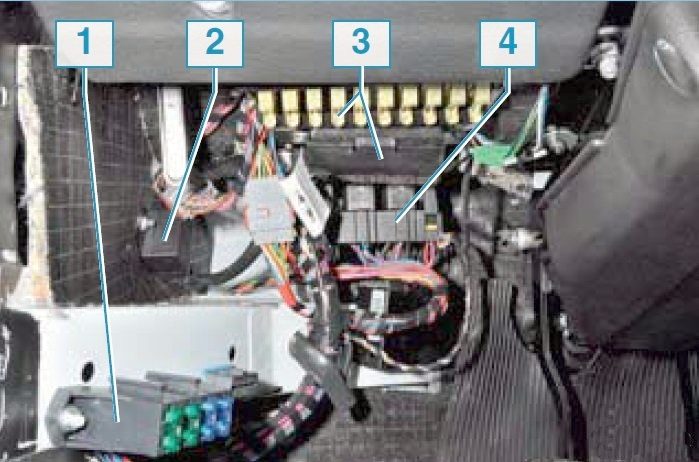

Общее расположение блоков
p, blockquote 7,0,0,0,0 —>
- Блок предохранителей системы управления двигателем
- Реле стеклоочистителя ветрового стекла
- Основной блок предохранителей
- Блок реле системы управления двигателем
- Дополнительный блок реле (над педалью газа, и не показан на схеме)

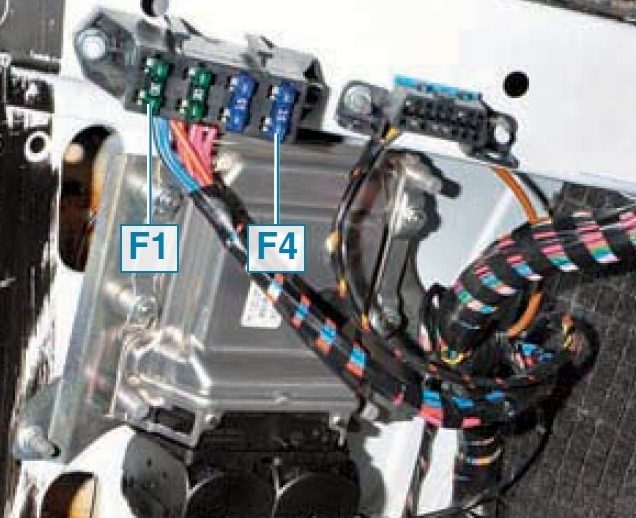

Блок предохранителей системы управления двигателем
Обозначение
p, blockquote 10,0,0,0,0 —>
| 1 | 15А 1* Датчики ЭСУД Реле стартера
Клапан продувки адсорбера |
| 1 | 7,5А 2* Контроллер |
| 1 | 3: Реле электро бензонасоса (контакты) Электро бензонасос |
| 1 | 30А 4,5* Вентилятор охлаждения |
| 2 | 15А 1* Форсунки Катушки зажигания Контроллер ЭСУД Реле электро вентилятора правого
Реле электро вентилятора левого |
| 2 | 15А 2* Реле электро бензонасоса (контакты) Электро бензонасос |
| 2 | 30А 3* Резерв |
| 2 | 30А 4,5* Вентилятор охлаждения |
| 3,4 | 30А 1* Электро вентиляторы (правый, левый) Реле электро вентилятора правого
Реле электро вентилятора левого |
| 3 | 15А 2* Главное реле |
| 3 | 15А 3* Контроллер |
| 3 | 15А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки |
| 3 | 15А 5* Реле зажигания |
| 4 | 15А 3* Главное реле Реле электро вентиляторов (обмотка) Реле электро бензонасоса (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха
Контроллер |
| 4,5 | 30А 2* Реле электро вентиляторов (обмотка) (правый, левый) Электродвигатель электро вентиляторов (правый, левый) |
| 4 | 15А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС |
| 4 | 15А 5* Электро бензонасос |
| 5 | 15А 1* Электро бензонасос Реле электро бензонасоса |
1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17.9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.
Главный блок предохранителей
p, blockquote 14,0,0,0,0 —>
| 1 | 16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла
Электродвигатель омывателя ветрового стекла |
| 1* | 16А Плафоны Звуковые сигналы Штепсельная розетка
Прикуриватель Лампы стоп-сигнала |
| 2 | 8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар)
Электродвигатели очистителей фар при всех положениях щетки, кроме исходного* |
| 3 | 8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар |
| 4 | 8А Правая фара (лампа дальнего света) |
| 5 | 8А Левая фара (лампа ближнего света) |
| 6 | 8А Правая фара (лампа ближнего света) |
| 7 | 8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака
Контрольная лампа включения габаритных огней |
| 8 | 8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя
Лампы подсветки выключателей и переключателей |
| 9 | 16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения |
| 9* | 8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота
Обогрев заднего стекла (цепь управления) |
| 10 | 16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона
Задние фонари (лампы стоп-сигнала) |
| 10* | 8А Регулятор напряжения Обмотка возбуждения генератора |
| 11 | 8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь |
| 12 | 8А Реле дневных ходовых огней, лампы дневных ходовых огней |
| 12* | 8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения |
| 13 | 8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар
Электродвигатель омывателя фар |
| 14 | 16А Прикуриватель |
| 15 | 16А Резервный Обогрев заднего стекла (силовая цепь) |
| 16* | 8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла |
За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.

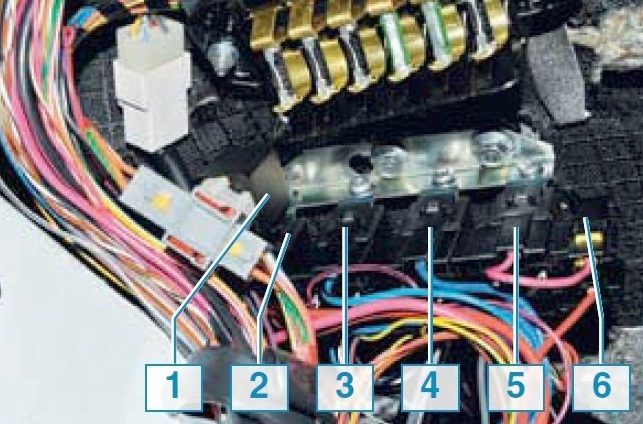

Блок реле управления двигателем
Он расположен под главным блоком предохранителей и состоит и 5 реле и 1 предохранителя.

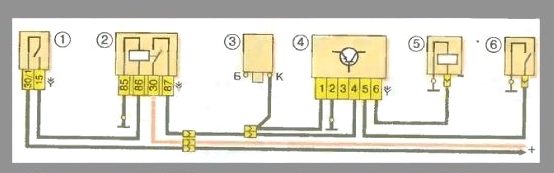

Электро схема блока
Расшифровка
p, blockquote 21,0,0,0,0 —>
- Реле зажигания
- Главное реле
- Реле правого вентилятора охлаждения
- Реле левого вентилятора охлаждения
- Реле бензонасоса
- Предохранитель топливного насоса F5 на 15A
Единственное отличие между Нивами с инжекторной и карбюраторной системами связано с тем, что блок реле управления двигателем может находится под капотом автомобиля в специально выделенном для этого отсеке.

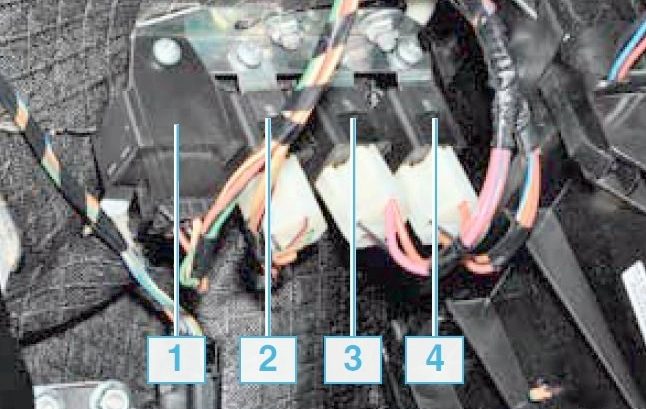

Дополнительный блок реле
Данный блок находится над педалью газа.
p, blockquote 26,0,0,0,0 —>
- Реле задних противотуманных фонарей
- Реле подогрева заднего стекла
- Реле ближнего света фар
- Реле дальнего света фар
Чуть выше, над блоком, может быть установлено реле — прерыватель указателей поворота и аварийной сигнализации.
Отдельные предохранители и реле могут быть установлены под капотом: на автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы анти блокировочной системы тормозов и реле стартера не далеко от самого стартера.
Элеткросхема Нива 2121
Больше информации про электро оборудование Нива 2121 можете получить изучив данную схему и обозначение к ней.
У нас на канале мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.
p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>
А если остались вопросы, задавайте их в комментарии.
Источник
Реле и схема предохранителей ВАЗ Нивы
Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.
Блок предохранителей ВАЗ Нива старого и нового образца
В общих чертах разница между двумя блоками выглядит так:
Новый дополнительный блок
Старый дополнительный блок
Лампы поворотников, реле-прерыватель поворотников и аварийки
Реле дневных фар, Лампы дневных фар
Задние противотуманные огни, их реле
Противотуманные фары и их реле
Схема предохранителей ВАЗ Нива на инжектор
Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

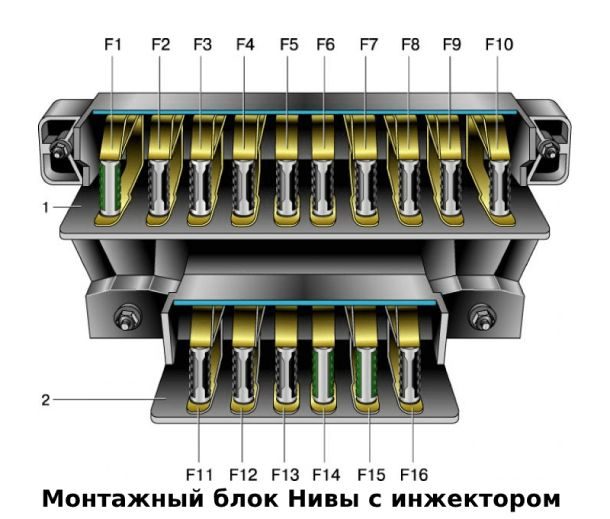

Блок предохранителей ВАЗ 21214 Нива с описанием
В салоне ВАЗ 21214 Нива с инжекторной подачей топлива присутствует два блока предохранителей. Один из них расположен в традиционном месте – слева от водительской руки и приборной панели. А вот второй находится снизу, у центрального тоннеля, со стороны пассажира. В обновленных моделях именно в этот блок поместили предохранители, ответственные за различные типы фар.
Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.
Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
Левый дальний свет, контрольная лампа включения дальнего света
