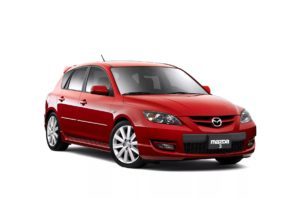

Mazda 3 bk (1 поколение) выпускался в 2003, 2004, 2005, 2006, 2007 и 2008 году с двигателями объёмом 1,6 1,4 и 2,0 литра. За это время модель прошла рестайлинг. В данной статье вы найдёте описание предохранителей и реле Мазда 3 бк со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличатся и зависит от года выпуска и уровня оснащения Вашего Мазда 3
Не то поколение?

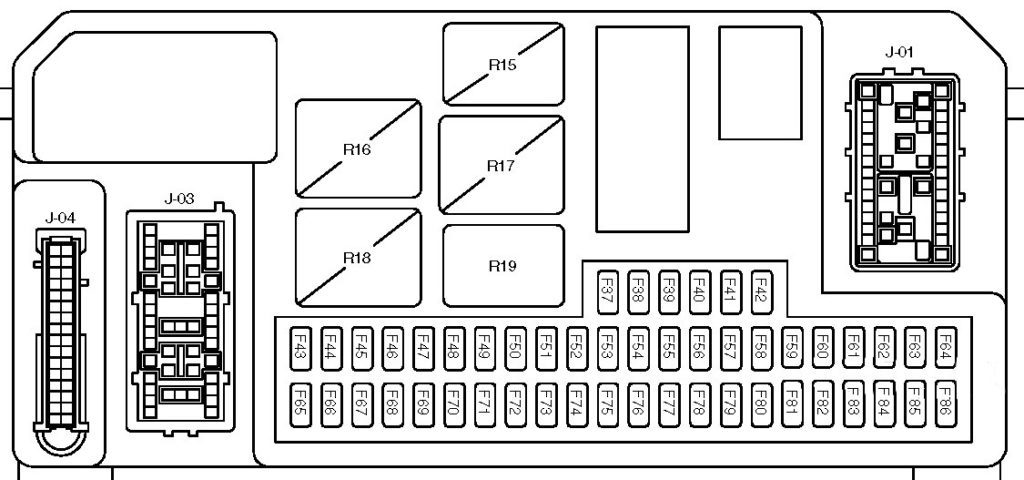

Блок в салоне

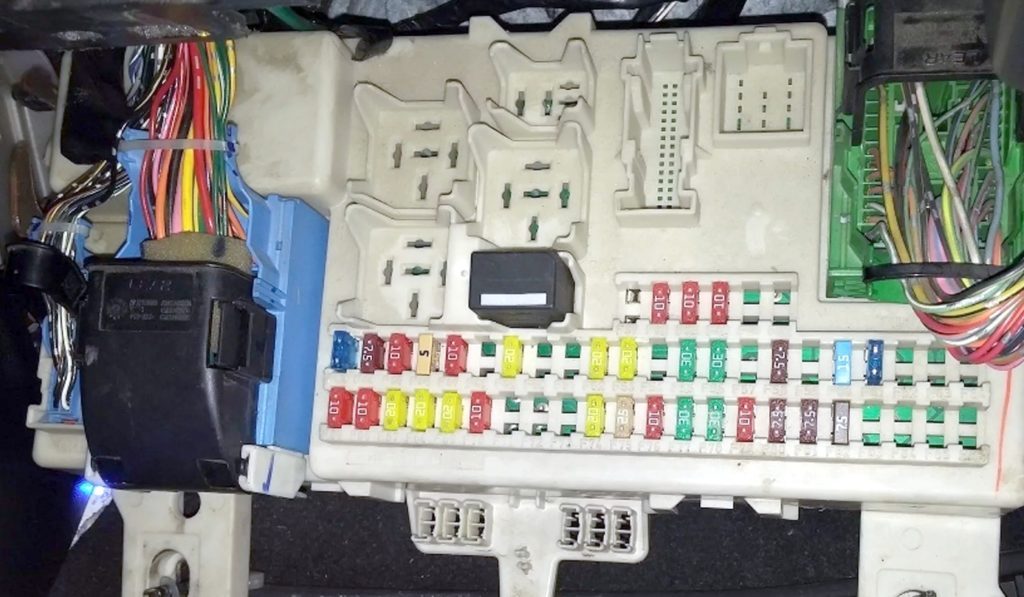

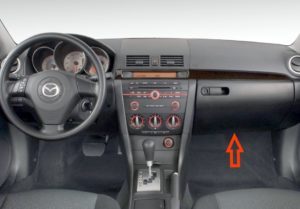

Блок предохранителей и реле в салоне мазда 3 находится под бардачком.

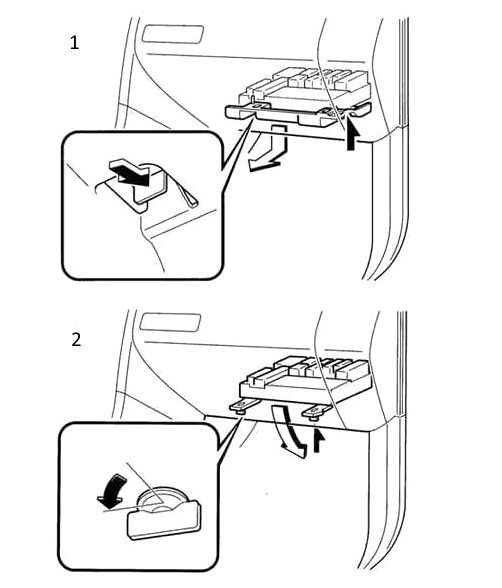

Для доступа надо убрать защитную крышку (1), повернуть винты (2) и блок опустится вниз.
Описание предохранителей
p, blockquote 15,0,0,0,0 —>
| F37 | 15А D/LOCK 2 — Система двойной блокировки замков |
| F38 | 10А STOP LAMP/ HORN — Предохранитель стоп-сигнала, звуковой сигнал |
| F39 | 10А HEAD HIGH L — Фара дальнего света (левая) |
| F40 | 10А HEAD HIGH R — Фара дальнего света (правая) |
| F41 | Резерв |
| F42 | Резерв |
| F43 | 15А CIGAR — Прикуриватель |
| F44 | 7,5А RADIO — Аудиосистема |
| F45 | 10А MIRROR — Предохранитель электрического привода регулировки зеркал заднего вида |
| F46 | 7,5А TAILR — Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака |
| F47 | 10А OBD — Защита различных электрических цепей |
| F48 | Резерв |
| F49 | 20А TR — LOCK — Трансмиссия |
| F50 | питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация |
| F51 | головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла |
| F52 | 20А SUN ROOF — Вентиляционный люк в крыше |
| F53 | 20А WASHER — Очиститель и омыватель ветрового стекла |
| F54 | Резерв |
| F55 | 30А P/WIND R — Выключатель стекло подъемника (правый) |
| F56 | 30А P/WIND L — Выключатель стекло подъемника (левый) |
| F57 | 7,5A ALARM — Охранная сигнализация |
| F58 | 7,5A M/DEF — Электрические обогреватели наружных зеркал |
| F59 | Резерв |
| F60 | 15А HEAD LOW R — Фара ближнего света (правая), корректор фар |
| F61 | 15А HEAD LOW L — Фара ближнего света (левая) |
| F62 | Резерв |
| F63 | Резерв |
| F64 | Резерв |
| F65 | 10А SAS — Система подушек безопасности |
| F66 | 10А METER — Приборная панель, противоугонная система (иммобилайзер) |
| F67 | 20А IGNITION — Анти блокировочная система (ABS), противо заносная система (DSC), EHPAS |
| F68 | 20А WIPER — Очиститель и омыватель ветрового стекла |
| F69 | 20А ENGINE — Для защиты различных электрических цепей |
| F70 | 10А IGSIG — Предохранитель автоматического стеклоочистителя, выключателя стекло подъемника |
| F71 | Резерв |
| F72 | Резерв |
| F73 | Резерв |
| F74 | 20А SEAT WARM — Подогреватели сидений |
| F75 | 25А D/LOCK 1 — Центральный электрический замок |
| F76 | 10А АС — Кондиционер воздуха, блок управления отопителем |
| F77 | 30А P/WIND L — Выключатель стекло подъемника (левый) |
| F78 | 30А P/WIND R — Выключатель стекло подъемника (правый) |
| F79 | 10А BACK — Фонари заднего хода |
| F80 | 7,5А SUN ROOF — Вентиляционный люк в крыше |
| F81 | 7,5А TAILL — Задний габаритный фонарь (левый), передний габаритный фонарь (левый) |
| F82 | 7,5А ILLUMI — Предохранитель подсветки панели управления |
| F83 | Резерв |
| F84 | Резерв |
| F85 | Резерв |
| F86 | Резерв |
За прикуриватель отвечает предохранитель номер 43 на 15А. Ещё один или несколько предохранителей может устанавливаться в блоке под капотом.

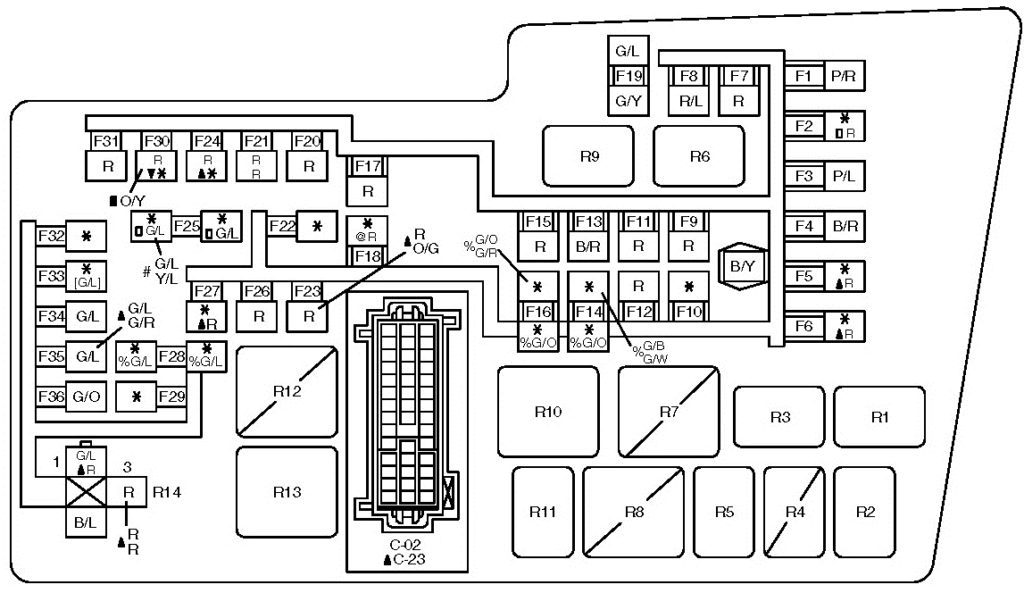

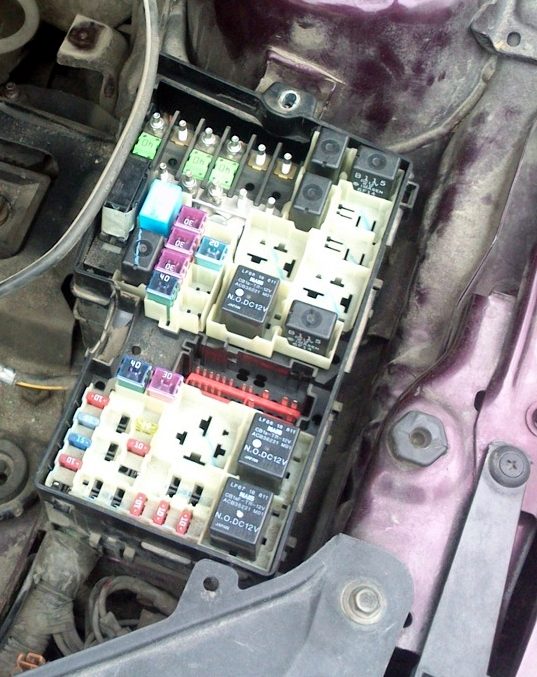

Блок под капотом
Расположен в левой части моторного отсека под защитной крышкой.
Назначение предохранителей
Источник
Мазда 3 бл — предохранители и реле
Mazda 3 bl (2 поколение) выпускалась в 2009, 2010, 2011, 2012 и 2013 году. За это время модель прошла рестайлинг. В нашей статье вы можете найти информацию с описанием предохранителей и реле Мазда 3 бл со схемами и фотографиями блоков. Покажем предохранитель отвечающий за прикуриватель.
Назначение может отличатся от представленного и зависит от года выпуска и уровня оснащения. Сверяйте обозначение со своими схемами на обратной стороне защитной крышки.
Не то поколение?

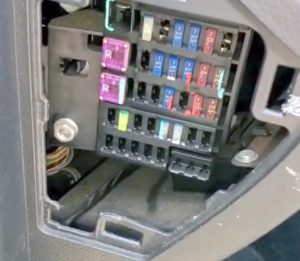

Блок в салоне
Находится в левом торце приборной панели за защитной крышкой.
p, blockquote 12,0,0,0,0 —>
| 1 | 30А BOSE — Модель с аудиосистемой Bose |
| 2 | 30А PSEAT — Сиденье с электроприводом |
| 3 | 30А P.WIND — Стекло подъемник |
| 4 | 25А D LOCK — Электродвигатель дверного замка |
| 5 | — |
| 6 | — |
| 7 | 15A ESCL — Электрическая блокировка рулевого колеса |
| 8 | 15A SAS — Система подушек безопасности |
| 9 | Резерв |
| 10 | 15А HAZARD — Лампы аварийной сигнализации |
| 11 | 15А METER — Для защиты различных цепей |
| 12 | 15А OUTLET — Розетки для питания дополнительных аксессуаров |
| 13 | 15А R WIPER — Задний стеклоочиститель |
| 14 | 15А CIGAR — Прикуриватель |
| 15 | Резерв |
| 16 | 10A HEATER — Электродвигатель вентилятора системы отопления и вентиляции |
| 17 | 10A MIRROR — Мотор-редукторы наружных зеркал заднего вида |
| 18 | 10A ST SIG — Сигнал стартера |
| 19 | Резерв |
| 20 | 7,5А AUDIO — Аудио система |
| 21 | 7,5A M.DEF — Элементы обогрева наружных зеркал заднего вида |
| 22 | 7,5A AFS — Система адаптивного бокового освещения при повороте |
| 23 | Резерв |
| 24 | 20А ENG — Система управления двигателем |
| 25 | Резерв |
| 26 | Резерв |
| 27 | Резерв |
| 28 | Резерв |
| 29 | Резерв |
| 30 | 25А P. WIND — Стеклоподъемник |
| 31 | Резерв |
| 32 | 25А F WIPER — Стеклоочиститель и омыватель лобового стекла |
| 33 | Резерв |
| 34 | Резерв |
За передний прикуриватель отвечает предохранитель номер 14 на 15А, а за дополнительные розетки — 12.
Блоки под капотом
В моторном отсеке предусмотрены 3 блока с предохранителями и реле.

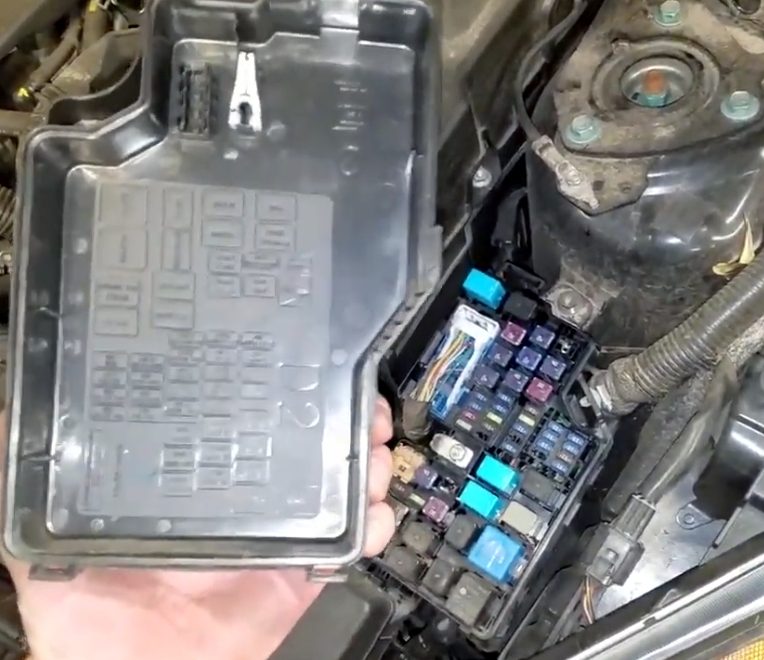

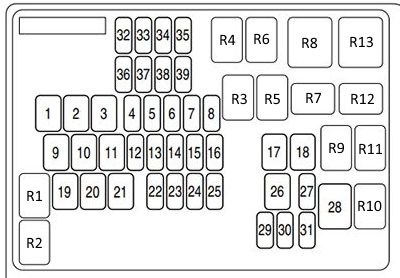

Главный блок
Расположен в левой части под капотного пространства.
Назначение предохранителей
p, blockquote 19,0,0,1,0 —>
| 1 | 40A FAN 2 — Электро двигатель вентилятора системы охлаждения |
| 2 | 40A ENG MAIN — Электронный блок управления двигателем |
| 3 | 50A BTN 1 — Для защиты различных цепей |
| 4 | 7,5A A/С MAG — Кондиционер |
| 5 | 20A H/L HI — Дальний свет фар |
| 6 | 15A FOG — Противотуманные фары |
| 7 | 20A H/L WASH — Омыватели фар |
| 8 | 15А SUNROOF — Люк |
| 9 | 40А F.DEF RH — Обогреватель лобового стекла правая сторона |
| 10 | 40А F.DEF LH — Обогреватель лобового стекла левая сторона |
| 11 | 40А FAN1 — Электродвигатель вентилятора системы охлаждения |
| 12 | 15A ROOM — Внутреннее освещение |
| 13 | 15A TEM — Электронный блок управления КПП |
| 14 | 20A DSP — Система ABS/ESP |
| 15 | Для защиты различных цепей |
| 16 | AT PUMP — Насос трансмиссии |
| 17 | 40А HEATER — Кондиционер |
| 18 | 30А INJ — Инжектор |
| 19 | 30A R.DEF — Обогрев заднего стекла |
| 20 | 40A IGKEY 2 — Основные цепи зажигания |
| 21 | 40A IGKEY 1 — Основные цепи зажигания |
| 22 | 15A HORN — Звуковой сигнал |
| 23 | 15A STOP — Стоп-сигналы |
| 24 | 10A ENG+B — Система управления двигателем |
| 25 | 25A FUEL PUMP — Топливная система |
| 26 | 40A ABS — АБС |
| 27 | SEAT WARM — Обогрев сидений |
| 28 | 80А EHPAS — Электро гидравлический усилитель рулевого управления |
| 29 | Резерв |
| 30 | 7,5А ABSIG — АБС |
| 31 | 7,5А SWS — Воздушная подушка |
| 32 | 15А HZLLO RH — Фара ближнего света (правая) |
| 33 | 15А H/LLO LH — Фара ближнего света (левая) |
| 34 | 7,5А ILLUM — Подсветка приборной панели |
| 35 | 15А TAIL — Задние фонари |
| 36 | 15А ENG INJ — Система управления двигателем |
| 37 | 15А ENG BAR — Управление двигателем |
| 38 | 20А ENG BAR 2 — Управление двигателем |
| 39 | 15А ETV — Электрический дроссельный клапан |
Обозначение реле
p, blockquote 20,0,0,0,0 —>
| R1 | Реле топливной форсунки (L3 С ТК) |
| R2 | Реле фар — ближний |
| R3 | Главное реле АКПП (LF, L5) / Реле управления частотой вращения топливного насоса (L3 С ТК) |
| R4 | Реле фар — дальний |
| R5 | Реле топливного насоса |
| R6 | Реле ДХО |
| R7 | Реле стартера |
| R8 | Реле нагнетателя |
| R9 | Реле звукового сигнала |
| R10 | Реле TNS / Реле габаритов |
| R11 | Реле обогревателя заднего стекла |
| R12 | Реле кондиционера |
| R13 | Главное реле |

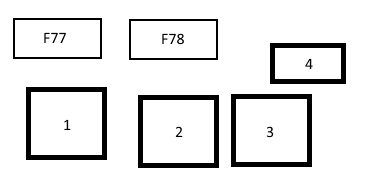

Дополнительный блок
Расшифровка
p, blockquote 23,0,0,0,0 —>
| 1 | Реле свечей накаливания |
| 2 | Реле омывателей фар |
| 3 | Реле задних противотуманных фонарей |
| 4 | Реле вентилятора интеркулера турбокомпрессора (ТК) |
| F77 | 30А Вентилятор системы охлаждения |
| F78 | 30А Вентилятор системы охлаждения |
Блок на АКБ
На плюсовой клемме аккумуляторной батареи может крепится главный предохранитель высокой мощности на 100А (Генератор) выполненный в виде плавкой вставки.
p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>
