Предохранители и реле ОКА. Расположение. Описание.

Модификации автомобиля

Предохранители

Расположение

Блок предохранителей находится в салоне автомобиля под панелью приборов, с левой стороны от рулевой колонки.

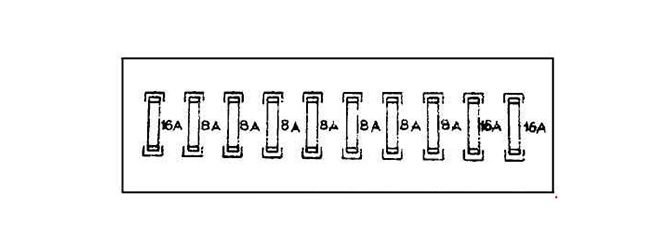

Описание

1 (16А) — Электродвигатель вентилятора отопителя / Реле (обмотка) и датчик включения электродвигателя вентилятора системы охлаждения двигателя / Реле (обмотка) включения обогрева заднего стекла / Электродвигатели очистителя и омывателя заднего стекла и омывателя ветрового стекла

2 (8А) — Электромагнитный клапан карбюратора / Реле и электродвигатель очистителя ветрового стекла / Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) / Контрольная лампа указателей поворота / Задние фонари (лампы света заднего хода) / Обмотка возбуждения генератора (при пуске двигателя) / Контрольная лампа воздушной заслонки карбюратора / Реле-прерыватель и контрольная лампа стояночной тормозной системы и недостаточного уровня тормозной жидкости / Контрольная лампа давления масла / Контрольная лампа разряда аккумуляторной батареи / Указатель температуры охлаждающей жидкости / Указатель уровня топлива с контрольной лампой резерва

3 (8А) — Левая фара (дальний свет) / Контрольная лампа дальнего света фар

4 (8А) — Правая фара (дальний свет)

5 (8А) — Левая фара (ближний свет)

6 (8А) — Правая фара (ближний свет)

7 (8А) — Левая фара (габаритный свет) / Левый задний фонарь (габаритный свет) / Фонари освещения номерного знака / Контрольная лампа габаритного света

8 (8А) — Правая фара (габаритный свет) / Правый задний фонарь (габаритный свет) / Лампа освещения комбинации приборов / Лампа освещения прикуривателя

9 (16А) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации / Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16А) — Электродвигатель вентилятора системы охлаждения двигателя и реле (контакты) его включения / Звуковой сигнал / Штепсельная розетка для переносной лампы / Плафон освещения салона / Задние фонари (лампы стоп-сигнала) / Прикуриватель

Расположение

Блок из пяти реле находится в салоне автомобиля под панелью приборов, с левой стороны от рулевой колонки.

Описание

1 — Реле электровентилятора радиатора двигателя

2 — Реле ближнего света фар

3 — Реле дальнего света фар

4 — Реле стартера

5 — Реле обогрева заднего стекла

Источник

Электрические схемы ВАЗ 11113 и 1111, СеАЗ 11116 и их подробное описание

Автомобили марки Ока оснащены предохранителями цилиндрического типа. Общее количество модулей: 10 штук, реле – коммутаторов 5 штук.

Ввиду неэффективности конструкции, устарелости технологии предохранители часто выходят из строя, перегорают плавильные элементы. Процесс замены новыми вовсе не сложный, но не всегда это рационально. Многие автолюбители практикуют монтаж модулей ножевого типа. Это современная конструкция с плавильным элементом по центру.

Монтаж блоков не сложнее цилиндрических, с задачей справится каждый автолюбитель.

Схема установки предохранителей

Маркировка Схема
Fuse (1) / 15 Печной отопитель
Fuse (2) / 10 Датчик активации вентилятора
Fuse (3) / 5 Стеклоочистители
Fuse (4) / 5 Электромагнитный клапан карбюратора
Fuse (5) / 15 Поворотники. Аварийная сигнализация
Fuse (6) / 20 Задние фонари, давление масла, АКБ
Fuse (7) / 20 Дальний, ближний свет, габариты
Fuse (8) / 15 Подсветка номерного знака
Fuse (9) / 5 Штепсельная розетка, освещение салона
Fuse (10) / 5 Прикуриватель

Стоимость оригинального блока предохранителей в сборе (далее — БП) от 1200 рублей. качественные аналоги от 800 рублей.

Электрическая схема автомобилей ВАЗ-1111 и ВАЗ-11113

На автомобилях «Ока» применяется однопроводная схема включения приборов электрооборудования, т. е. ко всем потребителям электроэнергии подходит только один провод. Вторым «проводом», соединяющим потребителей с источниками электроэнергии, является кузов автомобиля, или «масса». Такая схема позволяет значительно уменьшить количество проводов и упростить их монтаж. С массой соединяются отрицательные выводы источников электроэнергии. При таком соединении уменьшается разъедание металлических деталей кузова из-за электрохимической коррозии.

Источниками электроэнергии на автомобиле являются генератор и аккумуляторная батарея, включаемые параллельно. Номинальное рабочее напряжение источников и потребителей электроэнергии — 12 В. Однако напряжение в системе электрооборудования в зависимости от конкретных условий может колебаться от 11 до 14,5 В, и в этих пределах потребители сохраняют свою работоспособность.

Все электрооборудование автомобилей можно условно разделить на следующие основные системы:

  1. система питания, включающая в себя аккумуляторную батарею и генератор с регулятором напряжения;
  2. система пуска двигателя, куда можно отнести стартер, реле стартера и соответствующие контакты выключателя зажигания;
  3. система зажигания, состоящая из катушки зажигания, датчика момента искрообразования, коммутатора, свечей зажигания, проводов высокого напряжения, реле зажигания и соответствующих контактов выключателя зажигания;
  4. система освещения и световой сигнализации, объединяющая в себе фары, фонари и соответствующие выключатели и реле;
  5. контрольные приборы с датчиками;
  6. дополнительное электрооборудование, куда входят очиститель и омыватель ветрового и заднего стекол, система обогрева заднего стекла, электродвигатель отопителя, прикуриватель и звуковой сигнал.

Работой и включением всех систем управляют соответствующие выключатели и реле. Напряжение питания к большинству потребителей подводится через выключатель зажигания 31. Включаемые цепи при различных положениях ключа приведены в таблице (см. также гл. 32).

Цепи питания тех узлов электрооборудования, работа которых может потребоваться при любых обстоятельствах, всегда подключены к аккумуляторной батарее и генератору (независимо от положения ключа в выключателе зажигания). К таким узлам относятся звуковой сигнал 4, прикуриватель 45, нити ламп сигнала торможения в задних фонарях 68, фонари 70 освещения номерного знака, плафон 58 освещения салона и штепсельная розетка 11 для переносной лампы. Также непосредственно подключены к источникам питания цепи аварийной сигнализации, габаритного света и цепь сигнализации дальним светом фар.

При эксплуатации автомобилей возможны случаи коротких замыканий из-за повреждения изоляции проводов или узлов электрооборудования. Они вызывают резкое увеличение силы тока в короткозамкнутой цепи и, если не принять защитных мер, могут привести к быстрому разряду аккумуляторной батареи, перегреву проводов, оплавлению их изоляции и загоранию обивки салона автомобиля.

Для защиты от коротких замыканий на автомобиле имеется 11 плавких предохранителей. Десять из них расположены в пластмассовом блоке 22, а один предохранитель 32, защищающий цель заднего противотуманного света, находится в отдельном корпусе в жгуте проводов около выключателя 41 заднего противотуманного света. Этот предохранитель рассчитан на максимальную силу тока 8 А.

Блок предохранителей установлен под панелью приборов с левой стороны от рулевой колонки. Предохранители представляют собой тонкую пластинку из легкоплавкого металла, закрепленную на пластмассовой основе. Семь предохранителей (черного цвета) рассчитаны на максимальный ток 8 А, а три (зеленого цвета) — на 16 А. Предохранители на 16 А стоят в цепях питания узлов электрооборудования, потребляющих большой ток (таких, как элемент обогрева заднего стекла, прикуриватель, электродвигатель вентилятора системы охлаждения двигателя и т. п.).

Ниже приведены цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей.

При перегорании какого-либо предохранителя рекомендуется проверить цепи, которые он защищает, устранить неисправность, вызвавшую перегорание, а затем поставить новый предохранитель. Не допускается применять какие-либо самодельные предохранители и предохранители, не предусмотренные конструкцией автомобиля.

Наибольшее число предохранителей установлено в системе освещения, так как она имеет самую разветвленную и протяженную сеть проводов и поэтому больше всего подвержена повреждениям и замыканиям с массой. Электродвигатели очистителей ветрового и заднего стекол дополнительно защищены от перегрузок термобиметаллическими предохранителями, расположенными в самих электродвигателях. Прикуриватель дополнительно защищен от длительного включения шайбой из легкоплавкого сплава, расположенной в задней части прикуривателя.

Замена предохранителей на Ока

Процесс установки БП достаточно прост и интуитивно понятен. На этапе подготовки проверяем наличие:

  • Воротка;
  • Головки на «10»;
  • Нового БП старого образца (цилиндрического типа) или ножевого типа, если владелец решился на апгрейд;
  • Дополнительное освещение по мере необходимости, если работы проводите в условии ограниченной видимости.

  • Помещаем машину на ровную поверхность, широко открываем водительскую дверь;
  • Клиним задний ряд колес противооткатными башмаками, выжимаем рычаг стояночного тормоза. Это необходимо в целях личной безопасности при проведении работ;
  • Открываем капот, отвинчиваем силовые клеммы с аккумуляторной батареи, чтобы не допустить короткое замыкание в бортовой цепи;
  • Отщелкиваем крышку с БП, по бокам сжимаем пластиковые фиксаторы;
  • Головкой на «10» выкручиваем крепежные болты по бокам. Снимаем БП с посадочного места.

Далее вставляем БП с предохранителями ножевого типа, если проводим модернизацию оборудования или же идентифицируем неисправный модуль, заменяем его новым.

  • Привинчиваем болты, надеваем защитную крышку.

Разделение по назначению

По назначению оборудование делится на:

  • Источники питания;
  • Защитные средства;
  • Элементы управления;
  • Контрольно-измерительные приборы;
  • Исполнительные механизмы;

Источники питания

К источникам питания относятся АКБ и генератор. Аккумулятор запитывает эл. приборы и обеспечивает их работу при выключенном силовом агрегате. После запуска мотора запитка бортовой сети ведется от генератора, который также обеспечивает восстановление зарядка батареи.

Защитные компоненты

Защитные средства предотвращают перегорание электроприборов и электрической цепи при коротких замыканиях. Основными защитными элементами выступают предохранители. Для удобства все защитные элементы собраны в одном месте – блоке предохранителей, который в «Ока» располагается под передней панелью со стороны водителя.

Элементы управления

К элементам управления относятся все компоненты, отвечающие за включение, переключение и отключение электроприборов. Эта категория объединяет в себе замок зажигания, всевозможные выключатели и переключатели. Большая часть этих элементов расположена в прямой доступности для водителя – на передней панели, рулевой колонке. Но есть выключатели, на которые водитель воздействует через определенные узлы – выключатели стоп-сигналов, датчик включения сигнальной лампы подсоса и т. д.

Контрольно-измерительные приборы обеспечивают водителя информацией о работе определенных узлов и механизмов, эксплуатационных показателях – уровне топлива, температуре ОЖ, давлении масла и т. д. Одни виды этих приборов выводят точную информацию, другие же представлены в виде сигнальных ламп, срабатывающих только при возникновении неисправности.

Измерительные приборы объединяют в себе датчики, установленные на требуемых узлах и механизмам, и сигнальные элементы, расположенные на приборной панели.

Исполнительные приборы

Исполнительные механизмы – компоненты, которые выполняют ту или иную функцию – освещают, приводят в действие узлы и т. д. К ним относятся электродвигатели, лампы освещения, звуковой сигнал, прикуриватель и т. д.

Как идентифицировать перегоревший предохранитель

Оценить состояние модулей цилиндрического типа, равно как и ножевого тип достаточно просто. В обеих случаях по центру предохранителя проложен плавильный элемент.

Как только сила тока превышает допустимую, пластина моментально плавится, размыкая контакты. Образуется небольшое черное пятно, что и является свидетельством того, что деталь неисправная.

Модуль извлекается с посадочного места специальным пластиковым пинцетом. В жизни, аксессуар часто теряется, поэтому практикуют пальцами. После замены надеваем силовые клеммы на аккумуляторную батарею, заводит двигатель, тестируем систему.

Диагностика блока предохранителей (видео)

Вашему вниманию представляются электросхемы оборудования на ВАЗ-1111, она же ОКА 1988-2003 г.в. 4-местный хэтчбек особо малого класса с поперечным расположением двигателя и приводом на передние колеса. Выпуск Оки начат в 1989 году на Волжском автомобильном заводе. Двигатель — двухцилиндровый рабочим объемом 650 куб.см., в 1997 году увеличен до 750 куб.см. объем. В настоящее время пролизводство автомобилей Ока передано Камскому автомобильному заводу, а также Серпуховскому автозаводу. Кроме базовых моделей КамАЗ-11113 и СеАЗ-11113, предлагаются варианты с ручным управлением, предназначенные для инвалидов. Благодаря очень низкой цене, представляет интерес для экспорта. Эта небольшая машина, была разработана на Волжском авто выпуска на трех заводах — ВАЗ, КамАЗ и СеАЗ — в инвалидном варианте, и выпускается с 1990 года.

Схема электрооборудования на ОКА

1 – боковой повторитель указателя поворота 31 – выключатель наружного освещения2 – передний указатель поворота 32 – блок предохранителей3 – фара 33 — предохранитель цепи противотуманного фонаря4 — электродвигатель вентилятора системы охлаждения 34 – реле включения обогрева заднего стекла5 – звуковой сигнал 35 — реле включения электродвигателя вентилятора системы охлаждения6 – датчик включения электродвигателя вентилятора 36 — реле-прерыватель контрольной лампы включения стояночного тормоза7 — электродвигатель омывателя ветрового стекла 37 — выключатель очистителя и омывателя заднего стекла8 – датчик момента искрообразования 38 – выключатель обогрева заднего стекла9 – аккумуляторная батарея 39 — выключатель заднего противотуманного фонаря10 – стартер 40 — контрольная лампа прикрытия воздушной заслонки карбюратора11 – коммутатор 41 – выключатель аварийной сигнализации12 – свечи зажигания 42 – выключатель зажигания13 – катушка зажигания 43 – реле зажигания14 – генератор 44 – электродвигатель вентилятора отопителя15 — датчик указателя температуры охлаждающей жидкости 45 – датчик указателя уровня топлива16 — датчик контрольной лампы недостаточного давления масла 46 – выключатель плафона в стойке двери17 – розетка для переносной лампы 47 – комбинация приборов18 – реле стеклоочистителя 48 — переключатель очистителя ветрового стекла19 – датчик уровня тормозной жидкости 49 – выключатель омывателя ветрового стекла20 – выключатель сигнала торможения 50 – выключатель звукового сигнала21 — электродвигатель очистителя ветрового стекла 51 – переключатель света фар22 – электромагнитный клапан карбюратора 52 – переключатель указателей поворота23 – выключатель света заднего хода 53 — выключатель контрольной лампы включения стояночного тормоза24 – реле включения стартера 54 – плафон освещения салона25 – реле включения ближнего света фар 55 — выключатель контрольной лампы прикрытия воздушной заслонки карбюратора26 – реле включения дальнего света фар 56 — электродвигатель омывателя стекла задней двери27 — реле-прерыватель аварийной сигнализации и указателей поворота 57 – задний фонарь28 – прикуриватель 58 – задний противотуманный фонарь29 – переключатель вентилятора отопителя 59 – фонарь освещения номерного знака30 — дополнительный резистор электродвигателя отопителя 60 – элемент обогрева стекла задней двери 61 — электродвигатель очистителя стекла задней двериА – порядок нумерации контактов в соединительных колодках

Частые причины неисправности предохранителей

  • Систематические (периодические) скачки напряжения в сети;
  • Окисление контактов на клеммах, концевиках;
  • Повреждение изоляционного слоя проводки, что приводит к «закорачиванию» на массу, кузов автомобиля;
  • Повреждение корпуса, удар, столкновение со встречным транспортом;
  • Попадание воды внутрь корпуса, образование конденсата;
  • Установка модуля в низким диапазоном силы тока;
  • Непрофессиональный монтаж со стороны владельца технического средства.

Рекомендации по уходу за БП

  • Строго соблюдать временные интервалы проведения технического осмотра, даже тогда, когда срок заводской гарантии истек;
  • Покупать преимущественно оригинальные детали;
  • Тщательно сверять номера каталожных артикулов с данными, указанными в руководстве по эксплуатации автомобилем;
  • При отсутствии опыта проводить ремонты в сертифицированных мастерских, где предоставляют гарантию качества;
  • В меньшей степени пользоваться услугами непроверенных мастеров, поставщиков деталей, комплектующих.

Различия между БП старого и нового образца

  • По функциональности особых отличий нет. Оба блока работают одинаково эффективно. Другое дело, что модификация предохранителей цилиндрического типа устарела и отыскать комплектующие все сложнее с каждым днем.
  • Некоторые автомобилисты – креативщики практикуют установку БП на Ока от Лада 10 — 15 моделей. Теоретически такая модернизация возможна, вот только потребуется немало знаний и опыта в сборке электрических схем.
  • Перепаять нужно весь БП, пять реле – коммутаторов. Закольцевать детали на одной плате, зафиксировать ее на каркасе под торпедой. Для безопасности проведения работ воспользуйтесь услугами сертифицированных мастерских, автоэлектриков.
  • Помните, что непрофессиональное вмешательство скорее навредит, нежели повысит эффективность работы того или иного агрегата.
  • Средний срок эксплуатации БП старого образца 60 – 65 тыс. км. длительность ресурса предохранителей ножевого типа 80 – 90 тыс. км. В зависимости от условий эксплуатации, качества и профессиональности сборки интервал может быть увеличен до 5 – 10 тыс. км.
  • При покупке деталей тщательно сверяйте каталожные артикулы с данными в инструкции по эксплуатации техническим средством.
