Volkswagen Polo Sedan — предохранители и реле

Volkswagen Polo Sedan — выпускался в России в 2010, 2011, 2012, 2013, 2014 году. В 2015 году автомобиль прошел рестайлинг и обновленную модель производили так же 2016, 2017, 2018, 2019, 2020 годах и по настоящее время. В нашем материале мы покажем описание предохранителей и реле Фольксваген Поло Седан со схемами блоков и их фотографиями, а так же места где они расположены. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей в блоках может отличатся от представленного материала, и зависит от года выпуска и уровня комплектации (трендлайн, комфортлайн и т. д.) Вашего автомобиля. В случаях затруднения, обратитесь к ближайшему дилеру.

Блоки в салоне

Блок предохранителей

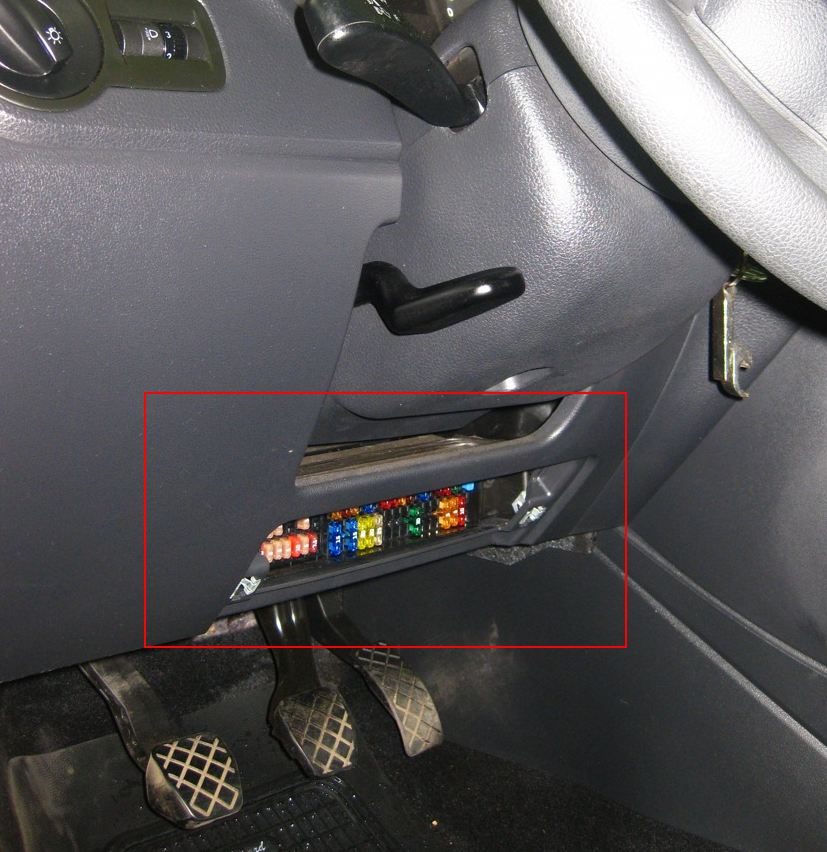

Он находится под рулевой колонкой, за защитной крышкой.

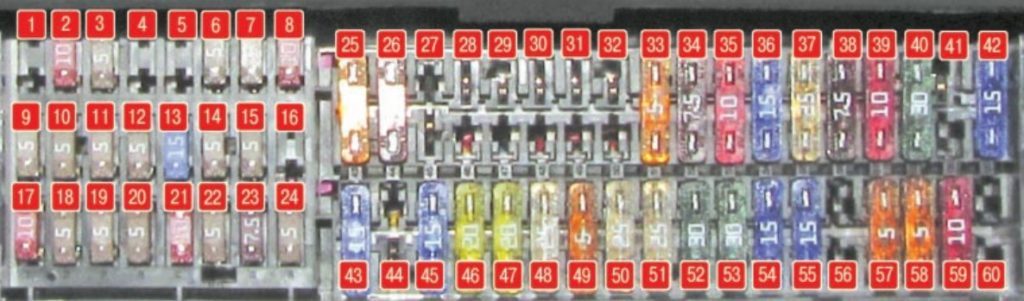

Общее описание предохранителей

p, blockquote 8,0,0,0,0 —>

1 Резерв
2 10/15А Подрулевые переключатели, насос омывателя ветрового стекла, Электродвигатель очистителя заднего
стекла
3 5/7,5А Реле топливного насоса, блок управления двигателем
4 7,5А Подрулевые переключатели
5 Резерв
6 5А Блок управления комбинации приборов
7 5/15А Регулятор направления пучков света фар, фонари подсветки номерного знака
8 10А Форсунки или резерв
9 5/7,5А Блок управления ABS, выключатель ASR/ESP
10 5/7,5А Головное устройство, Датчик скорости автомобиля, селектор автоматической коробки передач, блок управления электропакетом, выключатель зажигания
11 5А Регулятор направления пучков света фар, мотор-редукторы в блок-фарах
12 5А Джойстик регулировки зеркал заднего вида
13 15А Блок управления автоматической коробки передач, многофункциональный переключатель автоматической коробки передач, селектор автоматической коробки передач
14 5/10А Блок управления подушками безопасности
15 5А Элементы обогрева жиклеров омывателя ветрового стекла
16 5/10А Блок управления парктроника
17 10/15А Прогрев лямбда-зондов и клана системы улавливания паров топлива
18 5/7,5А Блок управления комбинации приборов, лампа противотуманного света в левом заднем фонаре
19 5/7,5А Реле стояночных огней, головное устройство звуковоспроизведения, блок управления электропакетом, выключатель зажигания и стартера
20 5/10А Блок управления комбинации приборов, подрулевые переключатели
21 10/15А Блок управления электропакетом, лампы направленного света, плафон освещения салона с задержкой выключения, плафон освещения багажника
22 5/10А Диагностический разъем, блок управления кондиционером, блок управления климат-контролем, электромагнит блокировки ключа в выключателе зажигания
23 7,5/10А Блок управления электропакетом, блок управления двигателя, блок управления автоматической коробки передач, переключатель автоматической коробки передач (ручной режим)
24 5А Блок управления электропакетом, элементы обогрева наружных зеркал
25 5/7,5А Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятора системы охлаждения, блок управления кондиционером, диагностический разъём, блок управления отоплением и вентиляцией, Диагностический разъём
26 7,5/10А Блок управления усилителя рулевого управления
27 5/15А Выключатель лампы света заднего хода в правом заднем фонаре
28 10А Лямбда-зонд
29 20А Катушки зажигания
30 15А Электромагнитный клапан адсорбера, насос ОЖ, Переключающий клапан радиатора
системы рециркуляции ОГ
31 10А Форсунки цилиндра
32 10А Топливный насос, 30А Блок управления двигателя
33 5А Датчик положения педали сцепления, выключатель сигналов торможения 10А Блок управления вентилятора радиатора
34 7,5А Правая блок — фара (дальний свет)20А Дальний свет
35 10А Блок управления двигателя
36 10/15А Топливный насос или форсунки 20А Реле подачи топлива по напорной
магистрали
37 25А Регулятор подогрева сиденья водителя, регулятор подогрева сиденья переднего пассажира, блок управления подогрева передних сидений
38 7,5А Левая блок — фара (дальний свет), блок управления комбинации приборов 30А Блок управления АКП
39 10/15А Правая блок-фара (ближний свет)
40 30А Переключатель вентилятора отопителя, блок управления вентилятора отопителя
41 15А Электродвигатель очистителя заднего
стекла
42 15/20А Предохранитель прикуривателя
43 15/20А Блок управления электропакета, лампы указателей поворота, лампы сигналов торможения
44 15А Ультразвуковой датчик охранной сигнализации, сирена охранной сигнализации
45 15/30А Блок управления навигационной системы, головное устройство звуковоспроизведения, блок управления мультимедийной системы
46 20/30А Блок управления электропакетом (звуковой сигнал)
47 20/30А Блок управления электропакетом (электродвигатель стеклоочистителей)
48 25А/30А Центральный замок, Привод замка двери багажного отсека, Электропривод лючка горловины топливного бака
49 5/15А Лампа света заднего хода
50 25/30А Блок управления двери водителя
51 25/30А Блок управления двери переднего пассажира
52 30А Блок управления левой задней двери, блок управления правой задней двери
53 30А Обогрев заднего стекла
54 15А Противотуманные фары
55 15А Катушки зажигания
56 40А Реле обогрева ветрового стекла
57 5/7,5А Лампы габаритного света в левой блок-фаре и левом заднем фонаре
58 5/7,5А Лампы габаритного света в правой блок-фаре и правом заднем фонаре
59 10/15А Левая блок — фара (ближний свет)
60 15А ДХО

За прикуриватель отвечает предохранитель номер 42 на 15 либо 20А.

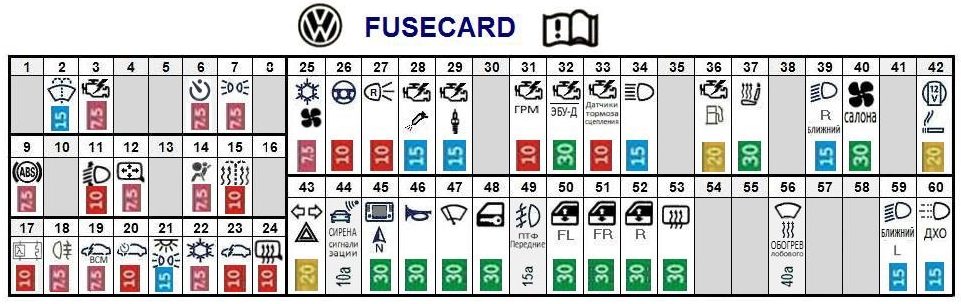

Обозначение в виде таблицы

Блок реле

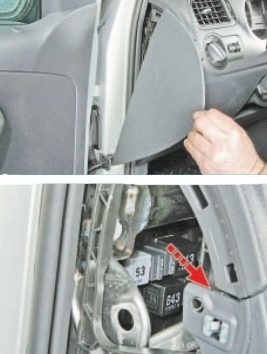

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Основной блок реле находится под панелью приборов с левой стороны (стороны водителя).

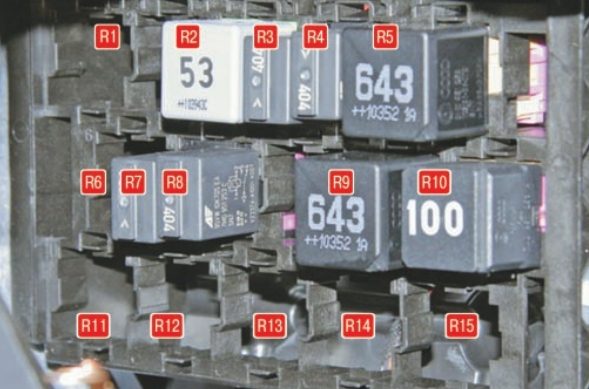

Расшифровка

p, blockquote 16,0,0,0,0 —>

  • R1 — резерв;
  • R2 – реле обогрева ветрового стекла (в зависимости от комплектации);
  • R3 – реле блокировки стартера;
  • R4 – реле подачи топлива по напорной магистрали;
  • R5 – реле электропитания;
  • R6 — резерв;
  • R7 – реле передних габаритных огней;
  • R8 – реле топливного насоса;
  • R9 – реле климатической установки;
  • R10 – реле контакта «Х»;
  • R11 — R15 — резерв.

Блок под капотом

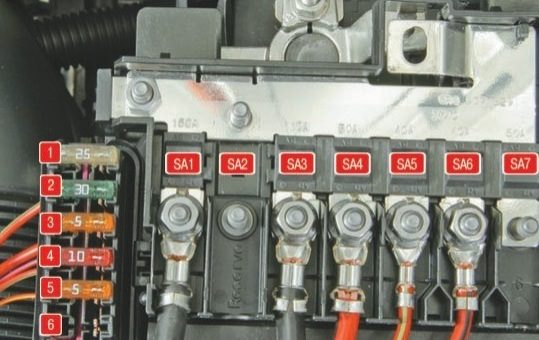

Монтажный блок предохранителей и плавких вставок установлен на пластмассовом держателе над аккумуляторной батареей в моторном отсеке.

p, blockquote 20,0,0,0,0 —>

1 25А Блок управления ABS
2 30А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения
3 5А Блок управления электродвигателем вентилятора системы охлаждения
4 10А Блок управления ABS
5 5А Блок управления электропакетом
6 Резерв
SA1 150/175А Генератор
SA2 Резерв
SA3 110А Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей 4, 20, 56, реле стояночных огней, реле электропитания клеммы 30
SA4 50А Блок управления усилителя рулевого управления
SA5 40А Блок управления ABS
SA6 40А Блок управления вентилятора системы охлаждения
SA7 Резерв

Электро-схема и руководство поло седан

Больше информации про ремонт и обслуживание Volkswagen Polo Sedan, а так же его электрические схемы, можете узнать изучив данное руководство: «скачать«.

На нашем канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

p, blockquote 23,0,0,0,0 —> p, blockquote 24,0,0,0,1 —>

На этом всё. Надеемся, что данный материал был Вам полезен. А если есть что добавить либо остались вопросы, задавайте их в комментариях.

Источник

Схема наиболее значимых предохранителей Volkswagen Polo Sedan 2017 года выпуска в комплектации Comfortline

Доброго времени суток, уважаемые читатели!

Сегодня я решил сделать краткий обзор наиболее значимых предохранителей Volkswagen Polo Sedan 2017 года выпуска в комплектации Comfortline

Итак, для начала давайте разберемся, где находится салонный блок предохранителей.

Расположение блока предохранителей

Для этого нам нужно сесть в кресло водителя и под рулевой колонкой находится крышка блока предохранителей, для демонтажа которой нужно схватиться снизу за крышку двумя руками и осторожно потянуть на себя.

На обратной стороне крышки блока предохранителей находится пинцет белого цвета, с помощью которого можно извлечь нужный предохранитель из технологического паза. Безусловно, это можно сделать и руками, но это нужно иметь пальцы как у пианиста, поэтому проще пинцетиком. Главное, потом его закрепить на штатное место!

После того, как мы сняли крышку с блока предохранителей, нашему взору предстает все то многообразие защиты электрических цепей нашего Volkswagen Polo Sedan.

Сам блок предохранителей можно разделить на 2 условные части:

  • в левой его части находятся короткие предохранители на 7.5А, 10А, 15А
  • в правой его части находятся длинные предохранители на 7.5А, 10А, 15А, 20А, 30А

Наиболее значимые (часто выходящие из строя) предохранители

Безусловно, что частота перегорания того или иного предохранителя может быть разная, но все равно можно выделить наиболее часто встречающиеся ситуации, в которых перегорают предохранители, защищающие определённые цепи

Этот элемент достаточно часто выходит из строя в силу разных причин: подключили слишком много электрических девайсов через разветвитель в гнездо прикуривателя, подключили мощный (или неисправный) компрессор, который запитывается от гнезда прикуривателя и т.п. И, как результат, предохранитель выбило.

За прикуриватель отвечает предохранитель №42 (длинный предохранитель жёлтого цвета на 20А)

Насос омывателя лобового стекла

Еще один узел, который может выйти зимой из строя — насос омывателя лобового стекла. Причина может быть банальна — живем мы в Сибири, забыли вовремя сменить в бачке летнюю омывайку на зимнию омывающую жидкость, захотели воспользоваться системой очистки лобового стекла — и привет! Может перегореть предохранитель, отвечающий за эту электрическую цепь.

За насос омывателя отвечает предохранитель №2 (короткий предохранитель светло-синего цвета на 15А)

Электродвигатель щеток очистителей лобового стекла

Если мы затронули тему зимы, то еще один элемент, который может зимой выйти из строя — это электродвигатель стеклоочистителей. Опять же, ситуация может быть до банального тривиальна — за ночь щетки примерзли к лобовому стеклу, мы с утра решили «смахнуть снег с лобового» и снова надо готовиться к замене предохранителя.

За электродвигатель стеклоочистителей отвечает предохранитель №47 (длинный предохранитель зелёного цвета на 30А)

Поскольку корректор положения пучка света также функционирует с помощью простейшего электропривода, то зимой, при определенных обстоятельствах (например, при сильных ночных заморозках после оттепели), предохранитель, отвечающий за этот элемент, также может перегореть.

За электродвигатель корректора фар отвечает предохранитель №11 (короткий предохранитель красного цвета на 10А)

Головное устройство аудиосистемы

Еще одно устройство, которое активно используется в автомобиле и, теоретически, предохранитель, отвечающий за его функционирование, может перегореть — это головное устройство аудиосистемы автомобиля.

За головное устройство аудиосистемы отвечает предохранитель №19 (короткий предохранитель коричневого цвета на 7.5А)

Хотя, если честно, я не припомню, чтобы у меня «вылетал» этот предохранитель на любом из имевшихся в эксплуатации у меня автомобилей. Но если предупрежден, значит информирован!

У меня нет конкретных примеров, почему бы мог выйти из строя предохранитель, отвечающий за работу моторчика печки. Например, изменилась геометрия крыльчатки и механизм заклинил. В общем, если у Вас перестал работать моторчик печки, то, на всякий случай, нужно проверить предохранитель.

За моторчик печки отвечает предохранитель №40 (длинный предохранитель зелёного цвета на 30А)

Вот, наверное, и все наиболее подверженные к перегоранию предохранители, которые пришли мне в голову! Хочу напомнить, что данное расположение предохранителей относится к автомобиля Volkswagen Polo Sedan 2017 года выпуска в комплектации Comfortline без подогрева лобового стекла. Для других комплектаций возможно наличие дополнительных предохранителей, которые на моих фотографиях не отражены.
