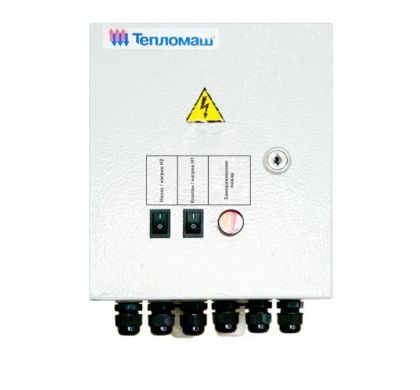

Блок WA (ver. E)

  • Напряжение сети, В: 220
  • Артикул: 500233
  • Производитель: Тепломаш
  • Вес, кг.: 1,6
  • Степень защиты, IP: 31
  • Размеры, ДхШхВ, мм: 175х135х200

Cкачать Паспорт
в pdf форматеCкачать Описание
в pdf формате

Краткое описание

Описание

Блок WА (ver E) предназначен для подключения дополнительного оборудование и включение режима энергосбережения. Блок WА (ver E) подключается к воздушно-тепловым завесам (E, W, A), тепловентиляторам (E, W, A) и фанкойлам.

Комплектация

Блок-WA (ver E), комплект ключей (2 ключа), паспорт.

Смесительный узел с насосом КЭВ-УТМ-4Н

Модуль подключения завес c IP54 МП36-48Е

Металлорукав L=400 Dy 1/2

Потенциометр VR EC (0-10V)

Регулятор оборотов ARW 0,6

Модуль подключения завес c IP54 МП12-24Е

Пульт управления HL18

Смесительный узел КЭВ-УТМ-6.3

Настенный регулятор WING/VOLCANO

Контроллер Volcano EC

Условия оплаты и доставки

Доставка осуществляется только по предоплате.

  • Доставка по г. Екатеринбург – бесплатная. (Отдаленные районы согласовываются дополнительно с Вашим менеджером).
  • Транспортная компания (доставка осуществляется любыми транспортными компаниями на выбор Покупателя).
  • Доставка до терминала транспортной компании в Екатеринбурге – бесплатная .
  • Самовывоз

Оплата принимается только безналичным платежом, либо наличными через кассу в офисе компании.
Физические лица могут произвести оплату по выставленному счету в любом отделении банка или через онлайн приложение банка.

На весь продаваемый товар распространяется гарантия заводов-изготовителей

Регионы доставки: вся Россия

Внимание! Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями и описанием на сайте не является показателем ненадлежащего качества товара.

График работы

Понедельник-пятница – с 09:00 до 18:00
Суббота, воскресенье – выходные дни

* Время указано для региона: Россия, г. Екатеринбург

Условия возврата

Условия возврата и обмена (*** только для физических лиц!)

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства РФ.

Сроки возврата (*** только для физических лиц!)

Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества). Обратная доставка товаров осуществляется по договоренности.

Согласно действующему законодательству РФ вы можете вернуть товар надлежащего качества или обменять его, если:

  • товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
  • товар полностью укомплектован и сохранена фабричная упаковка;
  • сохранены все ярлыки и заводская маркировка;
  • товар сохраняет товарный вид и свои потребительские свойства.

Бесплатная доставка по Екатеринбургу

Мы бесплатно доставляем товар по Екатеринбургу до Вашего адреса* или до транспортной компании, если товар отправляется в другой город.

* Отдаленные районы города согласовываются отдельно с Вашим менеджером

Источник

Блок WA (ver.E)

Описание Блок WA (ver.E)

Используется для подключения дополнительного оборудования к завесам с электрическим, водяным источником тепла, а так же к завесам без нагрева и тепловентиляторам серий MW и TW. А именно:

  • смесительный узел терморегулирования;
  • внешний термостат;
  • концевой выключатель;
  • клапан с приводом;
  • устройства сигнализации;
  • термостат от заморозки.

Новая версия блока WA ver.E имеет специальный режим энергосбережения. При включении данного режима установленная температура на пульте будет поддерживаться с малой частотой вращения вентилятора. Количество подключаемых агрегатов к одному управляющему блоку всегда будет равно количеству приборов, подключаемых к одному пульту. За исключением:

  • Группа 1. тип W: КЭВ-40П5110W, КЭВ-200П5120W, КЭВ-125П5050W, КЭВ-175П5060W, КЭВ-170П7010W, КЭВ-230П7020W, КЭВ180Т5,6W3, КЭВ-28Ф5,6ПМ.
  • Группа 2. тип А: КЭВ-П5050А, КЭВ-П5060А, КЭВП7010А, КЭВ-П7020А.
  • Группа 3. тип А: КЭВ-П7151А, КЭВ-П7152А, КЭВП7153А, КЭВ-П7154А.
  • Группа 4. тип Е: КЭВ-18П5050Е, КЭВ-24П5050Е, КЭВ-24П5060Е, КЭВ-36П5050Е, КЭВ- 36П5060Е, КЭВ-48П5060Е, КЭВ-24П7010Е, КЭВ-36П7010Е, 42П7010Е, КЭВ-36П7020Е, КЭВ-48П7020Е, КЭВ60П7020Е.

Приборы из 1,2 и 4 группы могут сочетаться в количестве не больше 50 шт.

Можно совмещать завесы разных типов, например: W + A, E + A (кроме W + E)
