Ремонт плат управления в сварочных инверторах можно отнести к сложным ремонтам, требуется знание элементной базы и принципов работы электронных компонентов.

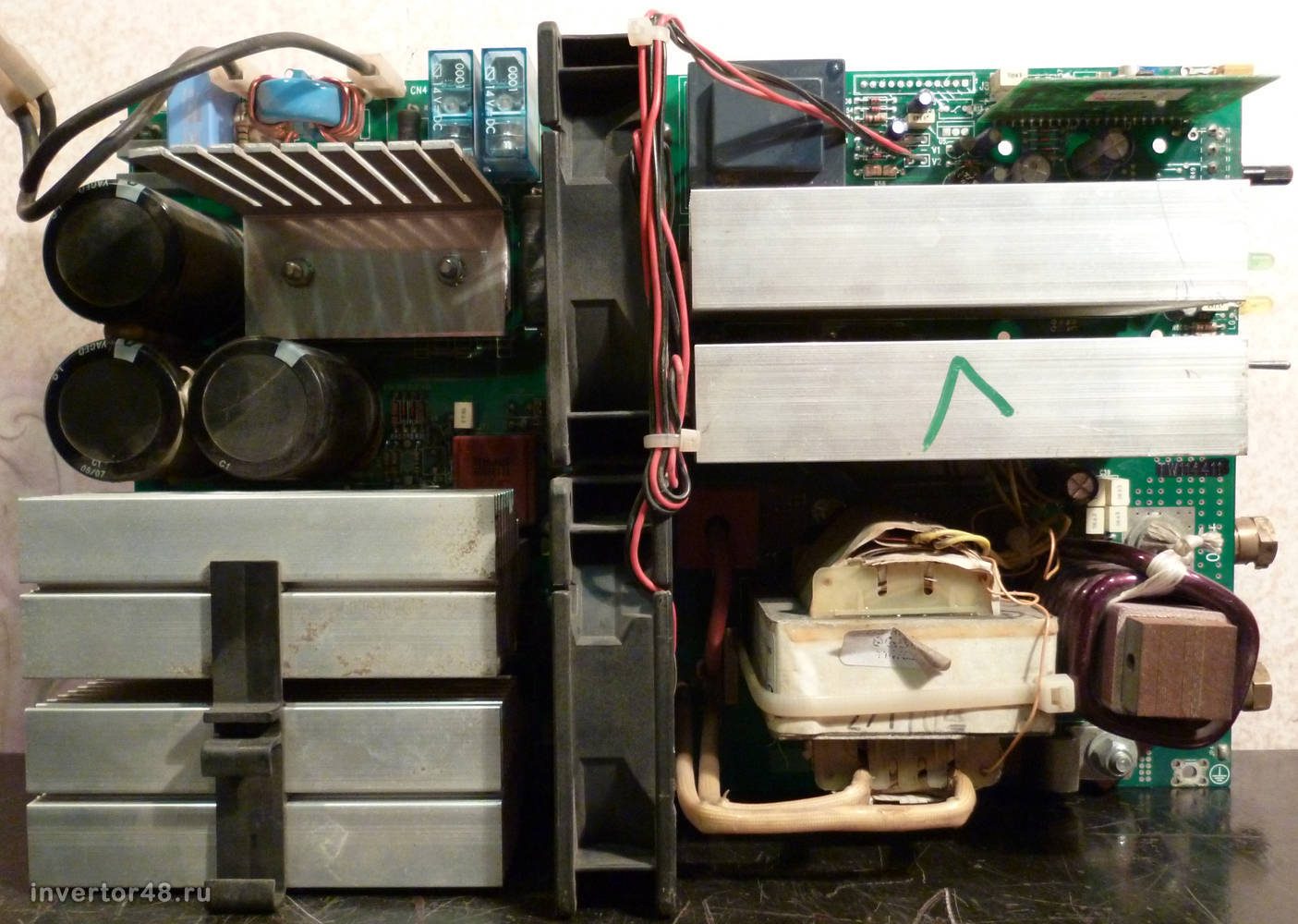

Сварочный инвертор BlueWeld Prestige 210 PRO принесли в ремонт по причине постоянного включения защиты, светился желтенький светодиод аппарат, естественно, не варил.

Внешний осмотр ничего не дал, прозвонка тоже. Транзисторы, диоды и все, что можно проверить, было в порядке, но осциллограф показал отсутствие импульсов с платы управления.

Ремонт плат управления, даже несложных, где всего пара микросхем, требует знания элементов и принципов работы цифровой логики, а эта плата оказалась вполне навороченной. Шесть микросхем плюс туева хуча активных и пассивных элементов давали повод для раздумий и лирических рассуждений.

Хорошо, что в наличии оказалась идентичная плата от такого же сварочника. После замены платы аппарат запустился. Это все замечательно, теперь точно установлено, что управление неисправно, но желательно и родную плату отремонтировать.

Для начала нужно запустить плату от внешнего источника питания. Дело в том, что если ПУ выпаяна из сварочного аппарата то даже при подаче штатных напряжений +17 и +5 вольт на плату ШИМ все равно не запустится, чтобы его перехитрить собираем вот такую схемку.

Теперь подаем на плату +17 и +5 вольт и приступаем к ремонту.

Да. легко сказать «приступаем к ремонту», а вот как это действо описать, ведь ремонт плат управления сварочных инверторов дело. интимное.

В общем после шаманских плясок с бубном, исследования изотерики и ауры электронных компонентов удалось установить аномальные зоны, и обрубить все энергетические хвосты и прочие отростки обнаглевшей ауры. Во как.

Быстро сказка сказывается, да не скоро дело делается. Долго ли коротко ли, но путем сравнения режимов работы двух плат удалось установить, что SMD резистор, по схеме R10 13кОМ, увеличил свое сопротивление в 3 раза. В результате чего неправильно работал элемент U1A микросхемы MC33074D и на его выходе, 1-я ножка, было не +15 вольт а 0 и сажался на корпус вывод 1 микросхемы UC2845(UC3845). Поэтому импульсы на 6-м выводе этой микросхемы отсутствовали.

Вывод 1 микросхемы UC2845 это:

1. Comp:(рус. Коррекция) выход усилителя ошибки. Для нормальной работы ШИМ-контроллера необходимо скомпенсировать АЧХ усилителя ошибки, с этой целью к указанному выводу обычно подключается конденсатор емкостью около 100 пФ, второй вывод которого соединен с выводом 2 ИС. Если на этом выводе напряжение занизить ниже 1 вольта, то на выходе 6 микросхемы будет уменьшаться длительность импульсов, тем самым уменьшая мощность данного ШИМ-контроллера.

В нашем случае этот вывод сидел на корпусе поэтому импульсы полностью отсутствовали.

Итак, ситуация проясняется, меняем резистор R10.

Это всего лишь частный случай ремонта, учитывая обилие электронных компонентов, разнообразие дефектов может быть очень велико.

В архиве есть схема платы управления с режимами снятыми в рабочем устройстве, может помочь при таком ремонте.

Внимание!
Сварочный инвертор это сложное электронное устройство, ремонтируя его самостоятельно вы принимаете весь риск на себя.

Ремонт сварочных инверторов фирмы BlueWeld и других производителей.

Источник

BlueWeld PRESTIGE 211/S Прошу помоши с ремонтом

Привет мастерам — специалистам. достался в наследство апарат BlueWeld PRESTIGE 211/S. Неисправность такова : сгорел входной диодный мост, и выгорела мелочевка по питанию, еще не звонится идин диод в транзисторе. Как я понимаю мост не выдержал нагрузки пробил и переменка рванула в схему. На схеме в отличие от ранних моделей стоит DC / DC перобразователь, ключ на поливике, дросель, и на выходе стабилитрон. Так вот этот преобразователь то и выгорел, три резистора, транзистор полевой и в SMD корпусе предварительный, и стабилитрон так что незнаю даже какой напряжение питания там было, и не сгорело ли еще чего. вот эти компоненты я и не могу опознать. Можер я что то и не обозначил, поправте пожалуста.
Помогите распознать их, может есть у кого схема этого зверя, или есть на ремонте? на приможенном скрине я их обозначил.

какой электронный адрес? Схему вышлю.

Начинающий написал :
какой электронный адрес? Схему вышлю.

А можно и мне схему кинуть? Погорела вся силовая часть. Дугой зацепило некоторую мелочь.
Alexey-kipia@mail.ru
BlueWeld PRESTIGE 211/S

Здравствуйте! Возниклы такие же проблемы с Blue Weld Prestige 211/S, как у Владимира Я.! Хотелось бы тоже взглянуть на схему и услышать Ваши рекомендации. Заранее благодарен! С уважением Афалина

Моя электронка: bf@afalinamail.ru

Здравствуйте!А нельзя ли и мне выслать схему?Достался Blue Weld Prestige 211/S,с погоревшей силовой частью,без комплектации,хотелось бы тоже взглянуть на схему .Очень хочется починить,докупить кабели и поработать с ним.Был бы очень благодарен .Моя электронка tugric59@mail.ru

Здравствуйте! Скиньте мне тоже пожалуйста. saf-zorro@yandex.ru

Начинающий , Уважаемый начинающий(не знаю вашего имени ,отчества),не могли бы вы мне помочь схемой на blueweld prestige 211s не такой ,как на фото,а синего цвета) tugric59@mail.ru ,если вас это не затруднит.Спасибо.

Начинающий , Тоже достался по наследству такой же аппарат с неисправностью как у топикстартера. Можно и мне схемку. Фото печатки у автора темы как у меня один в один. hansgo_1969@mail.ru

Начинающий, ремонтирую такой же аппарат. Можно и мне схему. Сгоревшие детали такие же как у автора темы один в один. sastarik@rambler.ru

Начинающий , Здравствуйте, Вы не могли бы выслать схему на Blueweld prestige 211/s, в розетку включаю а в ответ тишина, может с схемой попытаюсь отремонтировать, заранее спасибо. Мой эл.адрес skronc@mail.ru

Совершенно бестолковая тема — открывший её, получил схему и пропал, видимо, не читал правила форума. У других же участников форума, заполнивших целую страницу темы своими просьбами о получении схемы, не хватает мозгов написать Начинающему в личку.

Владимир Я! написал :
Привет мастерам — специалистам. достался в наследство апарат BlueWeld PRESTIGE 211/S. Неисправность такова : сгорел входной диодный мост, и выгорела мелочевка по питанию, еще не звонится идин диод в транзисторе. Как я понимаю мост не выдержал нагрузки пробил и переменка рванула в схему. На схеме в отличие от ранних моделей стоит DC / DC перобразователь, ключ на поливике, дросель, и на выходе стабилитрон. Так вот этот преобразователь то и выгорел, три резистора, транзистор полевой и в SMD корпусе предварительный, и стабилитрон так что незнаю даже какой напряжение питания там было, и не сгорело ли еще чего. вот эти компоненты я и не могу опознать. Можер я что то и не обозначил, поправте пожалуста.
Помогите распознать их, может есть у кого схема этого зверя, или есть на ремонте? на приможенном скрине я их обозначил.

Мужики подскажите где найти схему на 171S.211S принесли такой же аппарат. Может есть у кого

Здравствуйте. Давно не заглядывал .Работы много,сезон. Адрес напишите. Вышлю. Владимир. » >

Чтобы больше не беспокоили уважаемого Начинающего, выкладываю архив со схемами этих аппаратов.

dersp , есть 211 престиж трёхэтажный

joha написал :
dersp , есть 211 престиж трёхэтажный

Значит страждующие должны были об этом сказать, я не экстрасенс, чтобы догадаться, какой аппарат у них.

dersp написал :
Чтобы больше не беспокоили уважаемого Начинающего, выкладываю архив со схемами этих аппаратов.

Здравствуйте. Спасибо за схему Prestige 171/S. Начинающему так же спасибо, хотя его схема не подошла.
Вот мой аппарат Blueweld Prestige 171/S

А вопрос такой. Вышли из строя транзисторы GP4068D и сопротивление R5 47ом. Все остальное цело.
Запустить аппарат в нормальном режиме от внешнего источника питания не смог работает защита, но импульсы есть.

На первичной обмотке ТГР с резисторами в нагрузке вместо транзисторов

На первичной обмотке ТГР с транзисторами GP4068D

На первичной обмотке ТГР с транзисторами HGTG30N60A4

На затворах с транзисторами HGTG30N60A4

С транзисторами HGTG30N60A4 вроде бы все нормально, но почему с транзисторами GP4068D такой скос, это нормальный режим работы аппарата, убитый ТГР (индуктивность ТГР 690мкГ), или что то в обвязке (еще раз повторюсь проверил три раза ничего не нашел).
И что в такие аппараты ставить. GP4068D стояли изначально с ними и пришел в ремонт.
Надеюсь на помощь.

diggerweb написал :
Здравствуйте. Спасибо за схему Prestige 171/S. Начинающему так же спасибо, хотя его схема не подошла.
Вот мой аппарат Blueweld Prestige 171/S

А вопрос такой. Вышли из строя транзисторы GP4068D и сопротивление R5 47ом. Все остальное цело.
Запустить аппарат в нормальном режиме от внешнего источника питания не смог работает защита, но импульсы есть.

На первичной обмотке ТГР с резисторами в нагрузке вместо транзисторов

На первичной обмотке ТГР с транзисторами GP4068D

На первичной обмотке ТГР с транзисторами HGTG30N60A4

На затворах с транзисторами HGTG30N60A4

С транзисторами HGTG30N60A4 вроде бы все нормально, но почему с транзисторами GP4068D такой скос, это нормальный режим работы аппарата, убитый ТГР (индуктивность ТГР 690мкГ), или что то в обвязке (еще раз повторюсь проверил три раза ничего не нашел).
И что в такие аппараты ставить. GP4068D стояли изначально с ними и пришел в ремонт.
Надеюсь на помощь.

емкость затвора меньше. ненало трогать тгр

Оставьте HGTG30N60A, это лучшее из того, что можно поставить в этот аппарат в качестве ключей, а кривули на их затворах замечательные.
Что же вы не сняли осциллограммы с затворов IRGP4068D? Если бы осциллограмма и на них была бы с изъяном (что скорее всего), то с большой вероятностью можно было бы утверждать, что у Вас те транзисторы — левые (перемаркер).
Что касается ТГР-а, то судя по индуктивности, он у Вас в порядке.

А зачем там встроенные диоды, если в схеме уже присутствуют фиксирующие диоды (D2, D6), и они со своей функцией вполне справляются.

dersp , это вы про рекуперационные? а сам транзистор от обратного защитить

joha Эти диоды в схеме стоят параллельно выводам ключей Е-С, какая ещё нужна защита?

Ааа, ну рас есть параллельные транзюкам, я просто не въехал что это за диоды

joha написал :
dersp , это вы про рекуперационные? а сам транзистор от обратного защитить

dersp написал :
Оставьте HGTG30N60A, это лучшее из того, что можно поставить в этот аппарат в качестве ключей, а кривули на их затворах замечательные.
Что же вы не сняли осциллограммы с затворов IRGP4068D? Если бы осциллограмма и на них была бы с изъяном (что скорее всего), то с большой вероятностью можно было бы утверждать, что у Вас те транзисторы — левые (перемаркер).
Что касается ТГР-а, то судя по индуктивности, он у Вас в порядке.

Здравствуйте. Спасибо вам и всем за советы по ремонту Blueweld Prestige 171/S.
Но проблема пока не решена. А именно, как быть с GP4068D.
HGTG30N60A4 конечно лучше сюда подходят но в нашем регионе какая то засада с этими транзисторами оригинальных нет, иногда попадаются китайские более менее. Пока мы их искали, (собственно еще и ищем), клиент купил свои GP4068D. На счет этого аппарата никаких сомнений не было, с динамической нагрузкой осциллограмки идеальные (приводил выше).
Запаиваю GP4068D клиента проверяю от внешнего БП и тут такой казус.
Осциллограммы на затворе GP4068D, как вы и предпологали с изъяном.

Слева родной справа купленый. Похоже на оригинал хотя отличия между ними есть.
На схеме этот транзистор обозначен как IRPG4068D (думаю ошибка) и нарисован без диода хотя на самом деле диод там есть.
вот даташит » >

Отсюда и вопросы
1 Почему стоял родной GP4068D если HGTG30N60A4 лучше подходит
2 Из за чего такие кривули — большая входная емкость, наличие встроенного диода или чего еще.
3 Возможно ли оставить GP4068D. Какова вероятность выхода аппарата из строя с такими кривульками. Ведь работал же он с ними раньше?
Или с родным транзистором их небыло?
4 Возможен ли перемаркер.

Приведу некоторые наблюдения, может кому будет интересно:

Пробовал подставить GP4068D в Prestige 164 осциллограммы на затворах тоже не важные.

А это осциллограммы на затворе транзистора IRGP50B60PD в Prestige 171/S.

Вот даташит » >
Входная емкость у него тоже не маленькая, и диод встроенный есть, а осциллограммы выглядят намного лучше.
(может все таки GP4068D перемаркер попался?)

Источник

BLUEWELD Prestige 164 подробная схема

#1 albert

Требуется подробная схема сварочника BLUEWELD Prestige 164 . После выхода из строя были заменены все вылетевшие детали, все неоднократно проверено,но аппарат не хочет запускаться.Если у кого есть схема, пожалуйста, помогите!

#2 sergey_61rus

Вот может поможет электрическая схема Prestige164.pdf 845,88К 19879 скачиваний

Есть еще мануал по ремонту на английском.

СварТехСистем — Технологии эффективного производства. Реализованные проекты. Статьи.

#3 albert

Большое спасибо, надеюсь, поможет.

#4 tehsvar

  • Эксперт
  • Cообщений: 2 987
    • Город: Нижний Новгород

    #5 matrixtoll63

    Здравствуйте! Нужна помощь аппарат барс profi TIG-207P Сначала пришёл с не работающим осциллятором,(был пробой довод кз в обмотке Т-ра осциллятора всё заменил теперь осциллятор при вкл в режим TIG работает постоянно как будто кнопку замкнули .Управление реализовано через оптрон ,дальше есть две платы на верхней плате где сам инвертор.

    На одной микросхема LM324 + оптрон 817 с нижней платы приходит провод на 3 не инвертирующий вход Lm324 1 нога выход на плате надпись QK-11-A1

    Вторая платка она стандарная почти на всех Барсах там шим и микросхема управления током сварки.

    (На аногичном аппарате TIG апарат416т сварог там заменил оптрон на осцилляторе и постоянная работа его прекратилась вернулся штаный режим 2t/4t . Вопрос как тут?

    Сообщение отредактировал matrixtoll63: 23 Апрель 2019 16:06
