Bms 100a схема подключения для 5s

s4013913-2099902

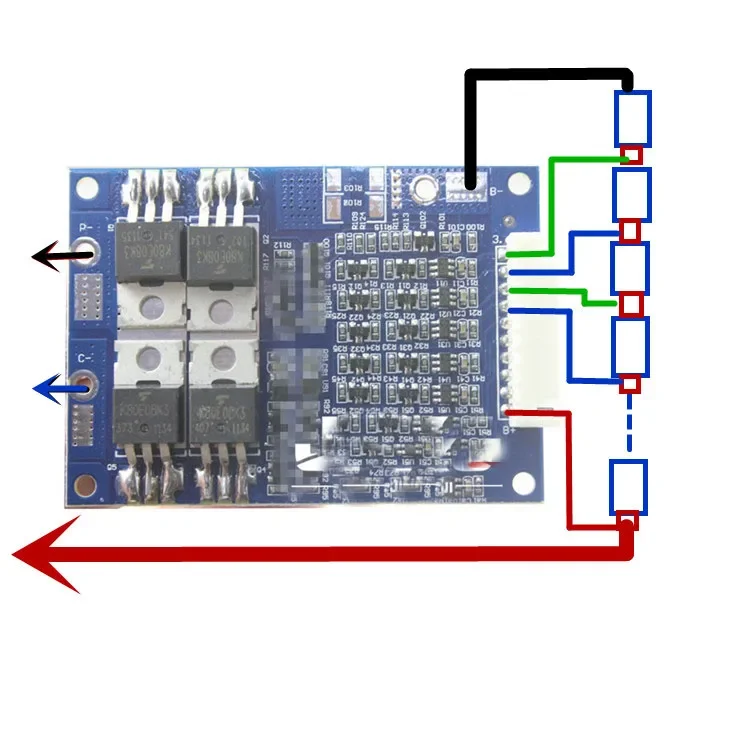

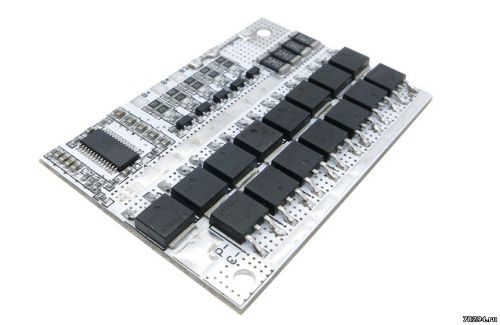

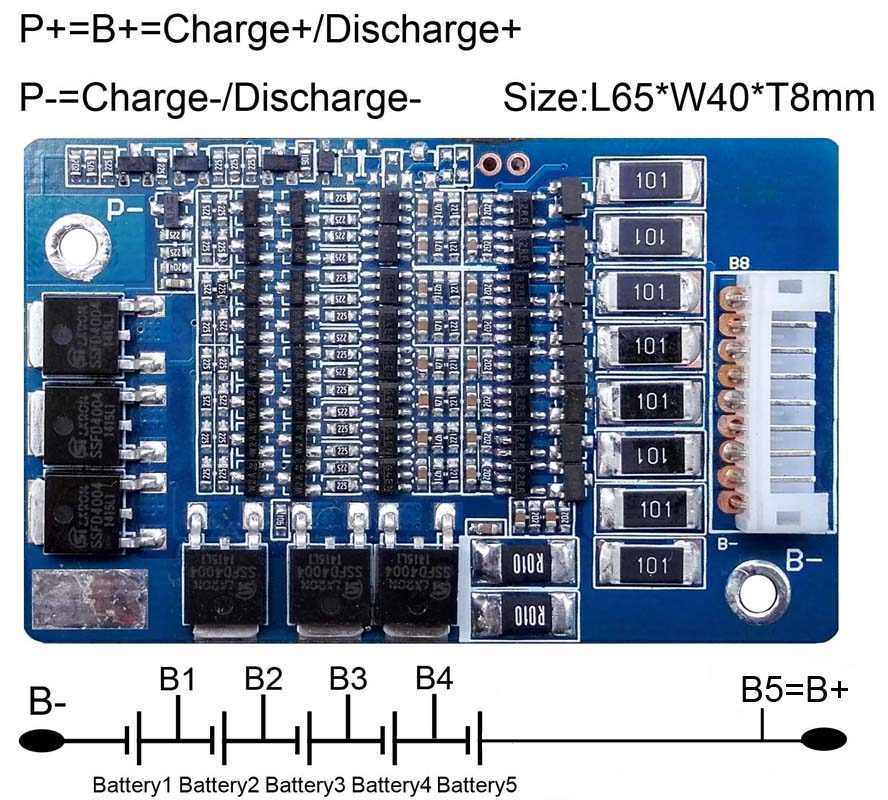

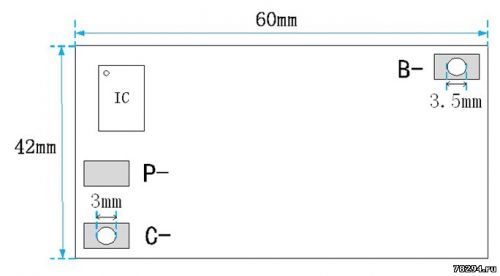

Плата имеет размеры 60*42 мм.

s1099185-4445049

Характеристики основные для li-ion(Li-POLYMER LiMnO):Защита от перезаряда для каждой батареи: 4,21-4,29 ВЗадержка защиты от перезаряда: 1,5-2,5 сЗащита от переразряда для каждой батареи: 2,72-2,88 ВЗащитный ток от перегрузки: 60A(100A)Задержка защиты от переразряда: 0,5-1,5 сЗащита температуры: Да, есть интерфейс контроля температуры.Самовосстановление при перегрузке: есть, при отключении нагрузки.

Ток балансировки: 60 мА

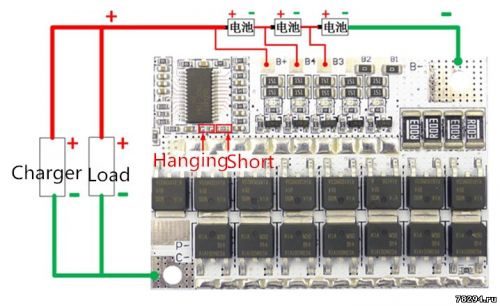

Характеристики основные для LiFePO4:Защита от перезаряда для каждой батареи: 3,61-3,69 ВЗадержка защиты от перезаряда: 1,5-2,5 сЗащита от переразряда для каждой батареи: 2,27-2,43 ВЗащитный ток от перегрузки: 60A(100A)Задержка защиты от переразряда: 0,5-1,5 сЗащита температуры: Да, есть интерфейс контроля температуры.Самовосстановление при перегрузке: есть, при отключении нагрузки.Ток балансировки: 50 мА Плата работает в 2 режимах.1. Общий контакт на заряд/разряд. В данном случае максимальный ток для нее 60 ампер.

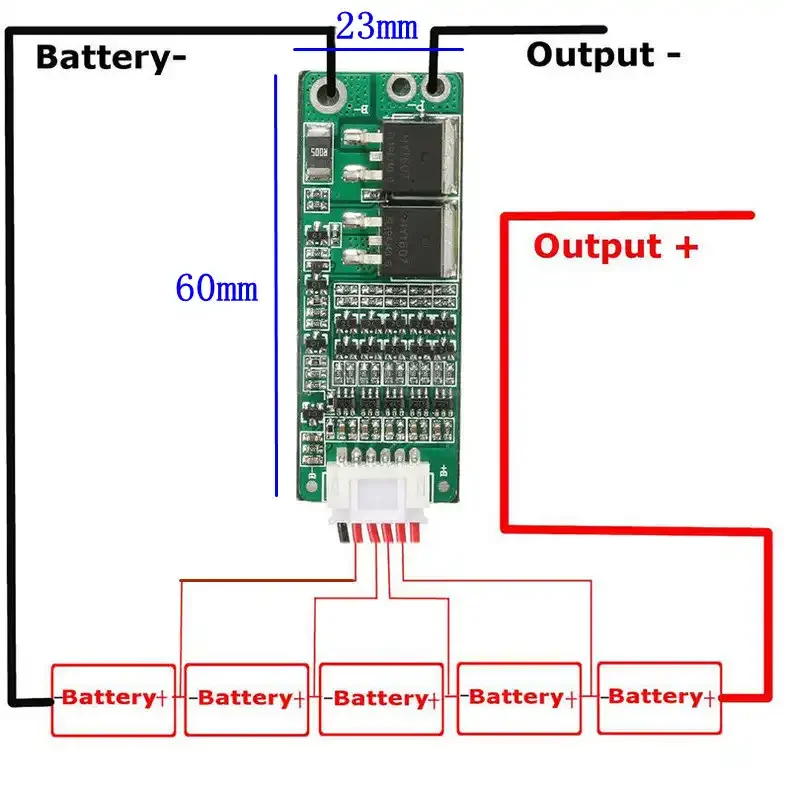

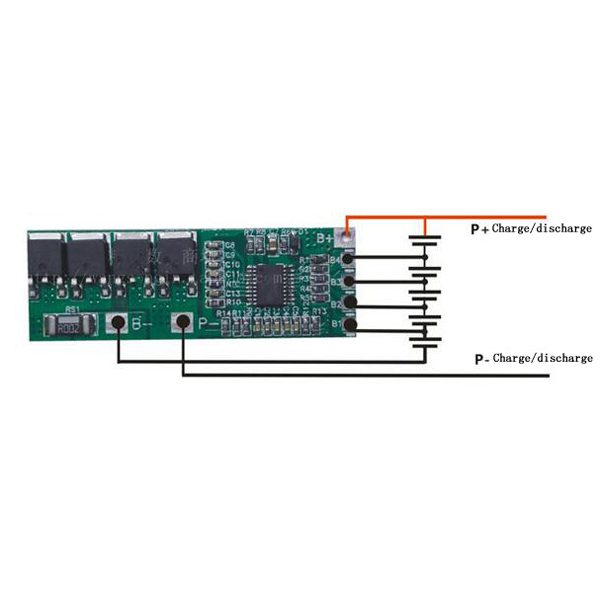

Схема подключения:

s3954866-7297789

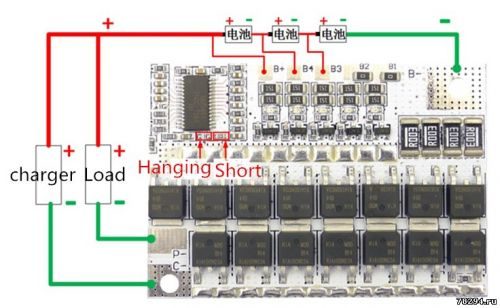

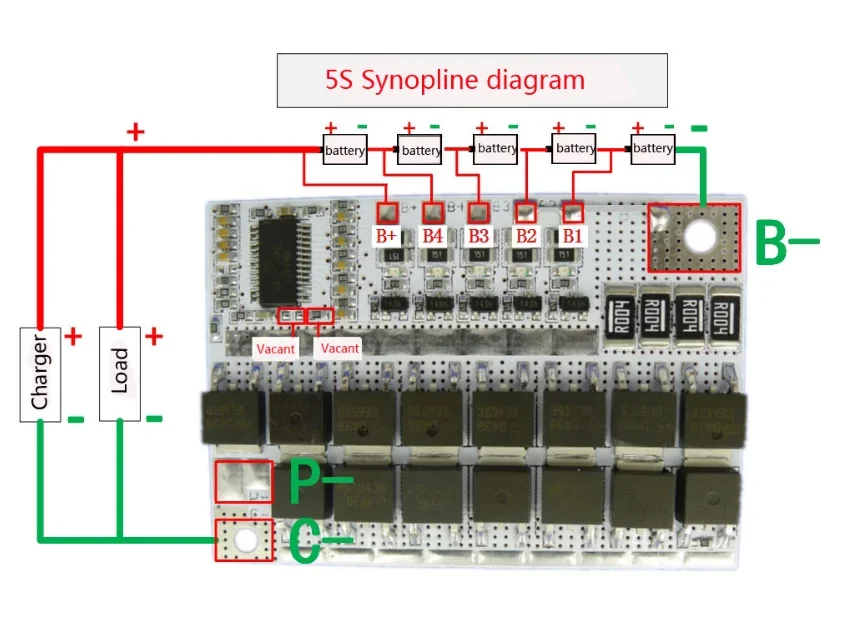

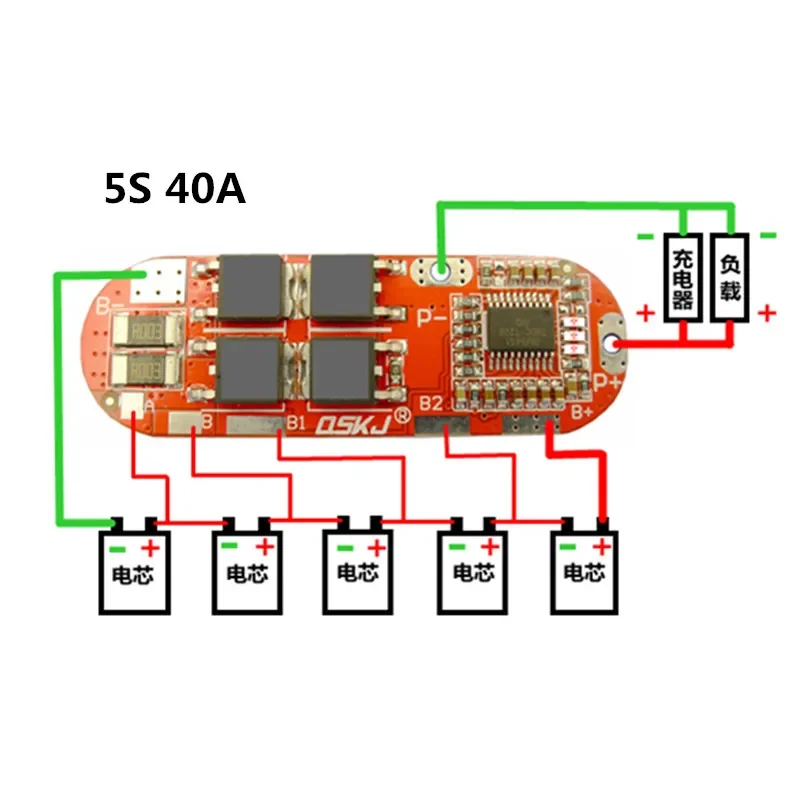

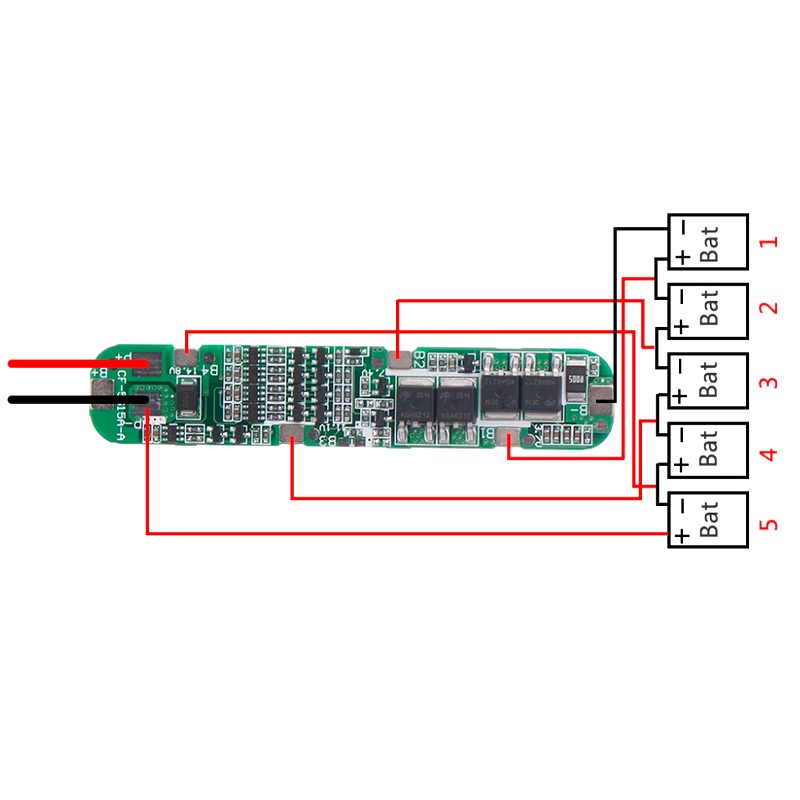

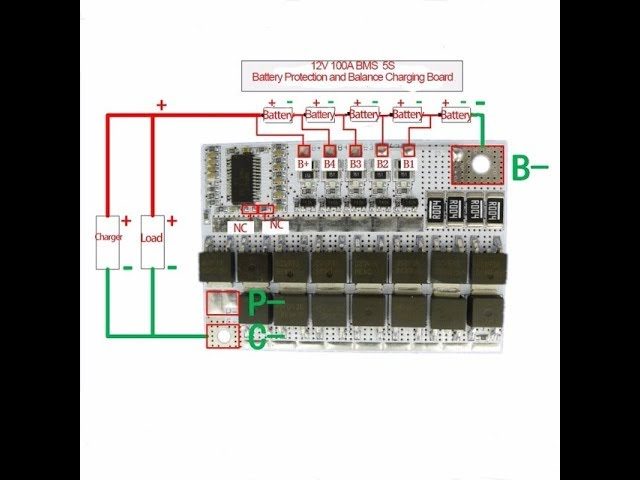

2. Раздельные контакты на заряд/разряд. В данном случае максимальный ток для нее 100 ампер.Схема подключения:

s4369723-9016815

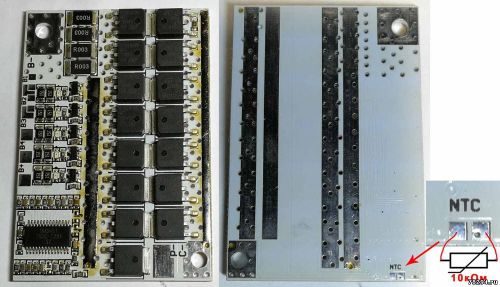

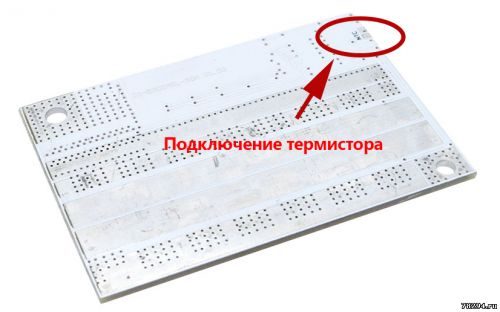

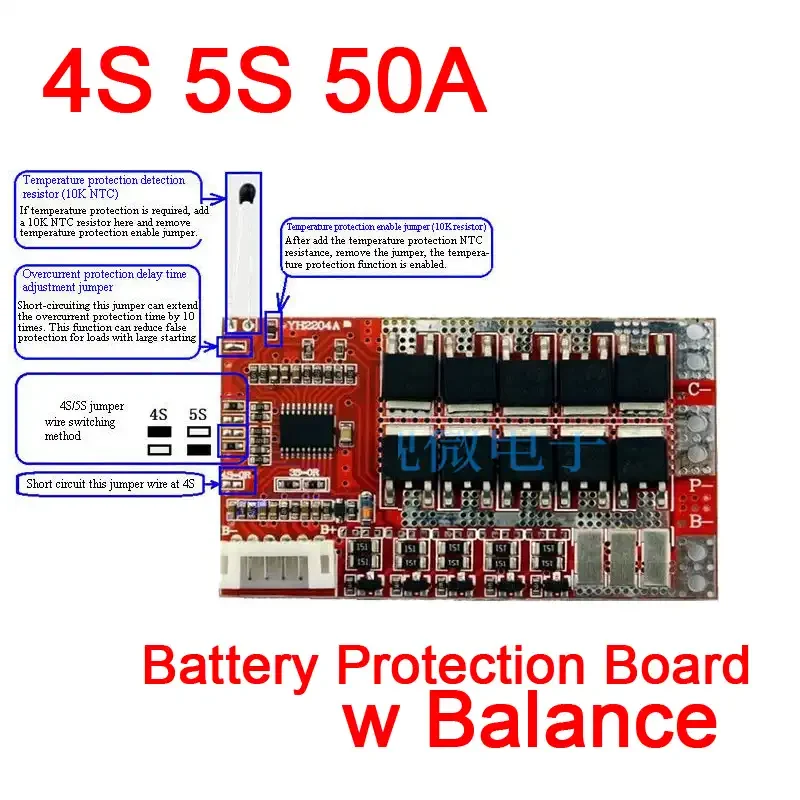

Плата BMS 100A имеет возможность подключения NTC термистора на 10 кОм. Защита от перегрева батарей включается в районе примерно 60 градусов Цельсия.

s9766802-8633083

s9366069-3837946

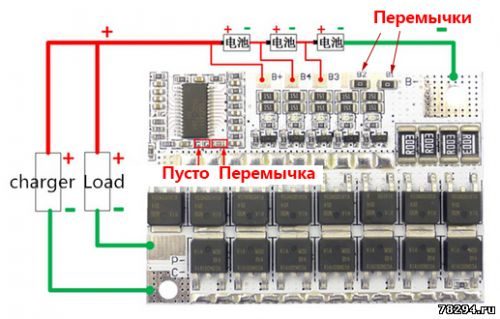

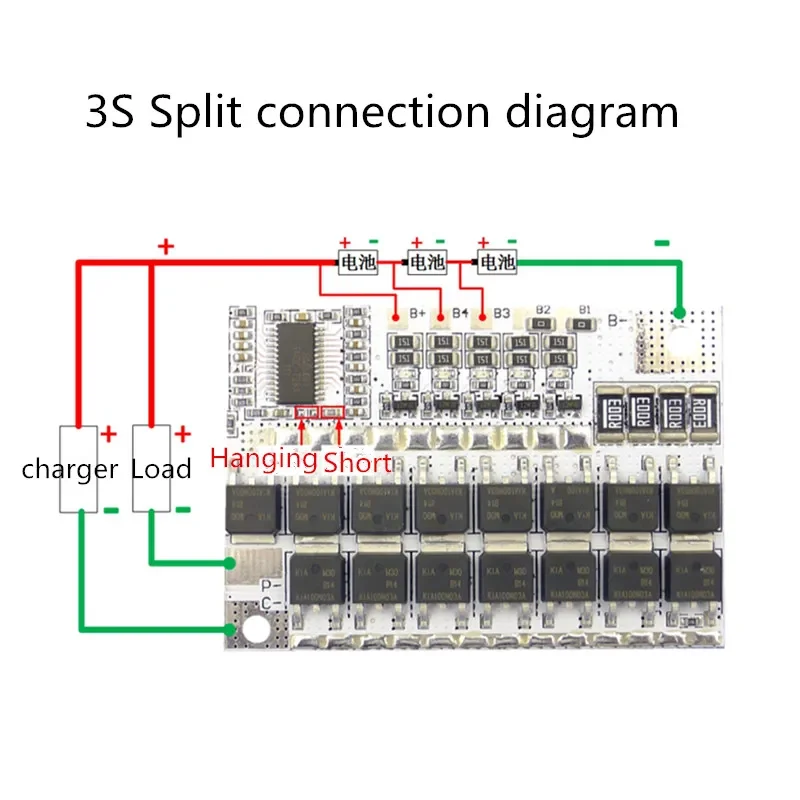

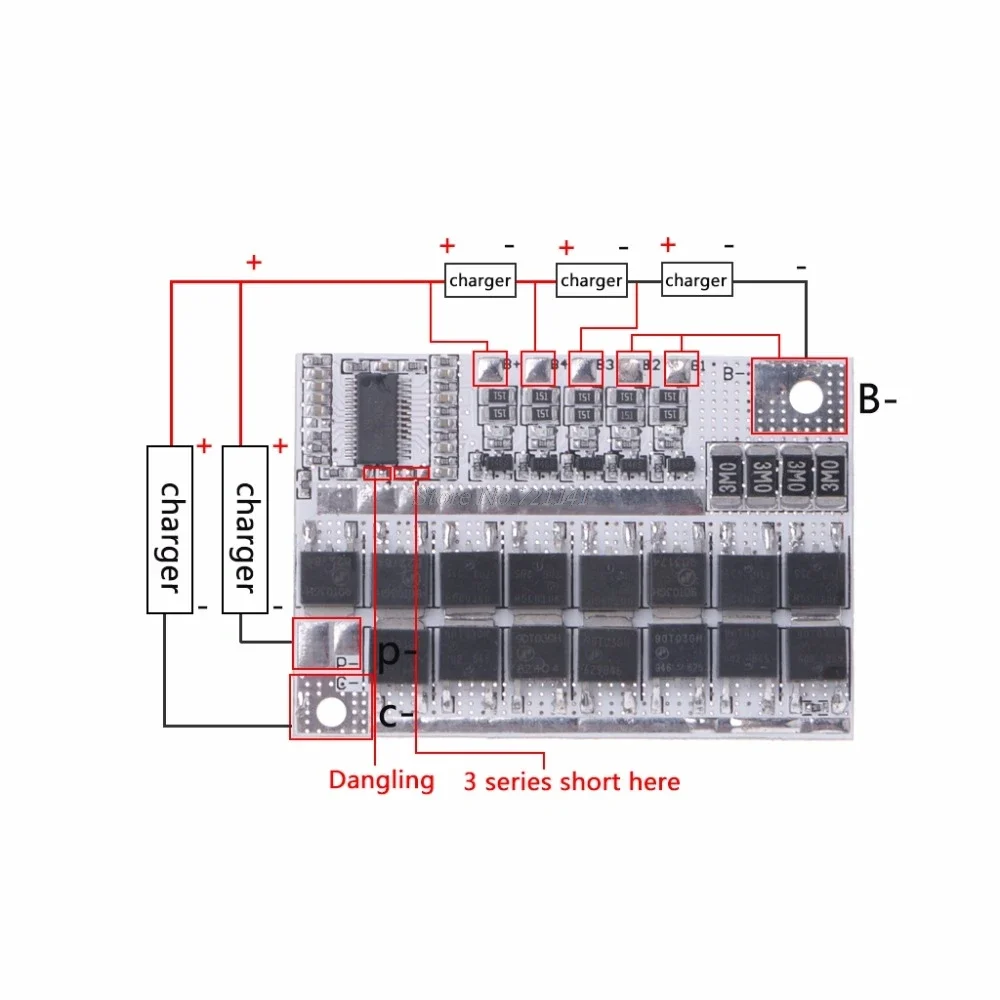

Плата выпускается для сборок на 3, 4 и 5 аккумуляторов в параллели. Любая версия легко переделывается под другую. К примеру, из версии на 3S, легко получить версию на 4S или 5S(и наоборот). Для этого либо убираются перемычки, либо выставляются нужные.Пример платы на 3S:

s9890994-3011890

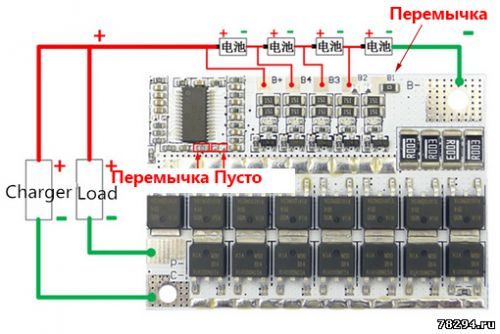

Пример платы на 4S:

s5190624-9940696

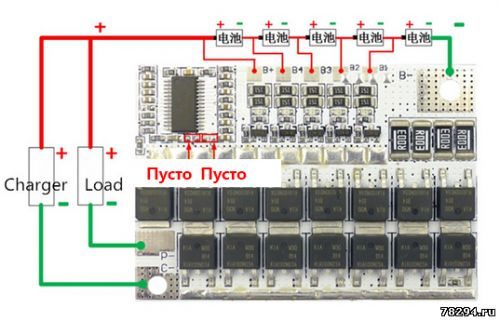

Пример платы на 5S:

s7267989-6920704

Также на плате имеются светодиоды под контактами подключения балансировочных проводов. Светодиоды загораются, когда конкретная ячейка сборки отбалансирована. В процессе зарядки плата может передавать часть заряда с заряженной ячейки на недозаряженную. Светодиод заряженной потухнет. Начнется дозаряд этой ячейки.
