Инструкция по эксплуатации КОМПЛЕКТ АКУСТИКИ ДЛЯ ДОМАШНЕГО.

Инструкция по эксплуатации

Комплект акустики для домашнего кинотеатра SS TAR.

Комплект акустики для домашнего кинотеатра SS TAR 2230 SI

Уважаемый покупатель, уважаемая покупательница! Поздравля
ем Вас с приобретением нового комплекта акустики для домаш
него кинотеатра. При правильном использовании он прослужит
Вам долгие годы.

Пожалуйста, внимательно изучите нижеследующую информацию.
Она содержит важные указания по безопасности работы с комп
лектом акустики, по его эксплуатации и уходу за ним. Сохраните
настоящую Инструкцию и, если акустика перейдет к другому хо
зяину, передайте ее вместе с комплектом.

Технические характеристики

Инструкция по эксплуатации

Частота разделения сигнала, Гц

Чувствительность (1 Вт/1 м), дБ

Входная чувствительность, мВ

Комплект акустики для домашнего кинотеатра SS TAR.

Комплект акустики для домашнего кинотеатра SS TAR 2230 SI

Производитель имеет право на внесение изменений в техничес
кие характеристики вследствие постоянного совершенствования
продукции без дополнительного уведомления об этих изменениях.

Прочитайте и сохраните инструкцию.
Соблюдайте все меры предосторожности, указанные в инст
рукции.
Никогда не берите электрическую вилку мокрыми руками. Это
может привести к электрическому удару. Во избежание воз
никновения короткого замыкания не пережимайте провод.
Если Вы не планируете использовать домашний кинотеатр в
течение долгого времени, то Вам следует отключить его от
электрической сети.
Во избежание возникновения огня или удара электрическим
током не используйте удлинитель и не ставьте домашний ки
нотеатр во влажное место или под дождь.
Во избежание удара электрическим током не открывайте пе
реднюю и заднюю панель сабвуфера.
Не дотрагивайтесь до охладительных элементов, которые на
ходятся с задней стороны сабвуфера. Они могут нагреваться
во время работы аппаратуры.
Протирайте домашний кинотеатр только сухой салфеткой.
Не закрывайте вентиляционные отверстия. Устанавливайте
домашний кинотеатр в соответствии с инструкцией.
Не устанавливайте домашний кинотеатр рядом с другими ис
точниками тепла, такими как радиатор, плита и т.п.

Инструкция по эксплуатации.

Инструкция по эксплуатации

Не разрушайте заземленную электрическую вилку. Если вил
ка не входит в розетку, то Вам следует проконсультироваться
со специалистом.
Используйте только специально предназначенные дополни
тельные принадлежности для данного домашнего кинотеатра.
Отключайте домашний кинотеатр от электрической сети во
время грозы или если Вы не используете его долгий период
времени.
Если произошло любое повреждение домашнего кинотеатра
или электрического провода, Вам следует обратиться в авто
ризированный сервис.

Мигание данного символа означает наличие опасного напряже
ния внутри корпуса, что чревато риском удара электрическим
током

Внимание: во избежание удара электрическим током не откры
вайте заднюю панель

Основные операции по уходу за домашним кинотеатром описа
ны в инструкции

Не пытайтесь производить ремонт домашнего кинотеатра само
стоятельно.

Распаковка и установка комплектация

Комплект акустики для домашнего кинотеатра SS TAR 2230 SI

Осторожно распакуйте домашний кинотеатр. Мы рекомендуем
Вам сохранить картон и упаковочный материал для хранения
домашнего кинотеатра или транспортировки.

Во избежание опасности не устанавливайте домашний киноте
атр рядом с радиаторами, тепловентиляторами, под прямыми
солнечными лучами или около воды.

ПЕРЕД ПОДКЛЮЧЕНИЕМ
ЭЛЕКТРИЧЕСКОГО ПРОВОДА

Удостоверьтесь в том, что напряжение в сети совпадает с на
пряжением, соответствующим техническим характеристикам
(АС 230V

Источник

Bork SS TAR 2230 SI: инструкция

Раздел: Видео Аудио Фото Оборудование

Инструкция к Бытовой Технике Bork SS TAR 2230 SI

Комплект акустики для домашнего кинотеатра SS T AR 2230 SI

У важаемый покупатель, уважаемая покупательница! Поздравля

ем Вас с приобретением нового комплекта акустики для домаш

него кинотеатра. При правильном использовании он прослужит

Пожалуйста, внимательно изучите нижеследующую информацию.

Она содержит важные указания по безопасности работы с комп

лектом акустики, по его эксплуатации и уходу за ним. Сохраните

настоящую Инструкцию и, если акустика перейдет к другому хо

зяину , передайте ее вместе с комплектом.

Инструкция по эксплуатации

ТЕХНИЧЕСКИЕ

ХАР АКТЕРИСТИКИ

Диаметр динамика, дюйм 1.75 1.75 1.75 6.5

Ча ст от а ра зд ел ен ия сиг на ла , Г ц 250 – 20000 250 – 20000 250 – 20000 38 – 300

Чувствительность (1 Вт/1 м), дБ 87 87 87 87

Общая гармоничная 1 % при 1 % при 1 % при 1 % при

дисторсия 30 Вт , 8 Ом 30 Вт , 8 Ом 30 Вт , 8 Ом 60 Вт , 8 Ом

Частота (+1dB), Г ц 130 –50000 130 –50000 130 –50000 40 –160

Разделение каналов, дБ 70 70 70 70

Входная чувствительность, мВ 530 530 530 100

Шумовое соотношение, дБ 70 70 70 65

5.1СН входная 500 500 50 0 500

Номинальное напряжение, В 230

Номинальная частота, Г ц 50

Комплект акустики для домашнего кинотеатра SS T AR 2230 SI

Производитель имеет право на внесение изменений в техничес

кие характеристики вследствие постоянного совершенствования

продукции без дополнительного уведомления об этих изменениях.

УКАЗАНИЯ

 Прочитайте и сохраните инструкцию.

ПО ТЕХНИКЕ

 Соблюдайте все меры предосторожности, указанные в инст

БЕЗОПАСНОСТИ

 Никогда не берите электрическую вилку мокрыми руками. Это

может привести к электрическому удару . Во избежание воз

никновения короткого замыкания не пережимайте провод.

Если Вы не планируете использовать домашний кинотеатр в

течение долгого времени, то Вам следует отключить его от

 Во избежание возникновения огня или удара электрическим

током не используйте удлинитель и не ставь те домашний ки

нотеатр во влажное место или под дождь.

 Во избежание удара электрическим током не открывайте пе

реднюю и заднюю панель сабвуфера.

 Не дотрагивайтесь до охладительных элементов, которые на

ходятся с задней стороны сабвуфера. Они могут нагреваться

во время работы аппаратуры.

 Протирайте домашний кинотеатр только сухой салфеткой.

 Не закрывайте вентиляционные отверстия. У станавливайте

домашний кинотеатр в соответствии с инструкцией.

 Не устанавливайте домашний кинотеатр рядом с другими ис

точниками тепла, такими как радиатор, плита и т .п.

Инструкция по эксплуатации

 Не разрушайте заземленную электрическую вилку . Если вил

ка не входит в розетку , то Вам следует проконсуль тироваться

 Используйте только специально предназначенные дополни

тельные принадлежности для данного домашнего кинотеатра.

 Отключайте домашний кинотеатр от электрической сети во

время грозы или если Вы не используете его долгий период

 Если произошло любое повреждение домашнего кинотеатра

или электрического провода, Вам следует обратиться в авто

Мигание данного символа означает наличие опасного напряже

ния внутри корпуса, что чревато риском удара электрическим

Внимание: во избежание удара электрическим током не откры

Основные операции по уходу за домашним кинотеатром описа

Не пытайтесь производить ремонт домашнего кинотеатра само

Комплект акустики для домашнего кинотеатра SS T AR 2230 SI

Р АСПАК ОВКА

Осторожно распакуйте домашний кинотеатр. Мы рекомендуем

И УСТ АНОВКА

Вам сохранить картон и упаковочный материал для хранения

домашнего кинотеатра или транспортировки.

Во избежание опасности не устанавливайте домашний киноте

атр рядом с радиаторами, тепловентиляторами, под прямыми

солнечными лучами или около воды.

У достоверь тесь в том, что напряжение в сети совпадает с на

пряжением, соответствующим техническим характеристикам

К ОМПЛЕКТ АЦИЯ

1. 5.1СН Активный сабвуфер 1

6. Инструкция по эксплуатации 1

7. Дистанционный пуль т управления 1

Инструкция по эксплуатации

К ОНСТРУКЦИЯ

Передняя панель Передняя панель

Передняя панель Передняя панель

Задняя панель Задняя панель

Задняя панель Задняя панель

2. 5.1 CH передний правый канал

3. 5.1 CH тыловой правый канал

13. 5.1 CH передний левый канал

14. 5.1 CH тыловой левый канал

Комплект акустики для домашнего кинотеатра SS T AR 2230 SI

т дистанционного управления т дистанционного управления

т дистанционного управления т дистанционного управления

т дистанционного управления

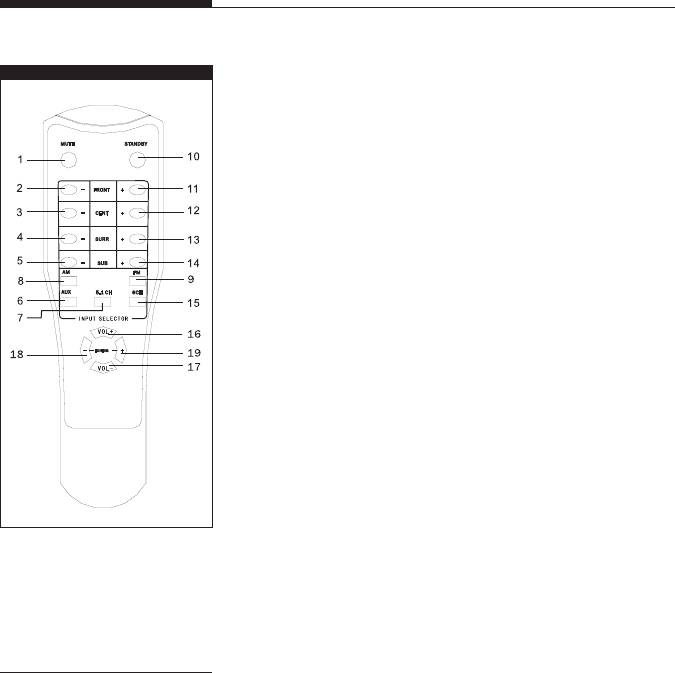

ПУ ЛЬ Т ДИСТАНЦИОННОГО УПР АВЛЕНИЯ

1. Кнопка отключения звука

2. Регулировка переднего канала –

3. Регулировка центрального канала –

4. Регулировка тылового канала –

10. Кнопка Включить/Выключить

11. Регулировка переднего канала +

12. Регулировка центрального канала +

13. Регулировка тылового канала +

16. Регулировка громкости звука +

17. Регулировка громкости звука –

Инструкция по эксплуатации

ПОДКЛЮЧЕНИЕ

Соединительные разъемы акустического провода имеют разные

цвета. Красные вилки и разъемы: для правого канала аудио сиг

нала. Белые вилки и разъемы: для левого канала аудио сигнала.

1. Плотно вставь те штекер в разъем. Не плотное подключение

может вызвать некачественный звук или шумовые помехи.

2. Для эффекта 5.1СН, подключите Ваш плеер через 5.1СН вход,

расположенный на задней панели сабвуфера.

3. Для эффекта 2.1СН, подключите Ваш плеер через AUXвход,

расположенный на задней панели сабвуфера.

Подключите колонки и все остальное оборудование. В последнюю

Источник

Инструкция по эксплуатации Bork SS TAR 2230 SI

Страница 4

Комплект акустики для домашнего кинотеатра SS TAR 2230 SI

Производитель имеет право на внесение изменений в техничес
кие характеристики вследствие постоянного совершенствования
продукции без дополнительного уведомления об этих изменениях.

Прочитайте и сохраните инструкцию.
Соблюдайте все меры предосторожности, указанные в инст
рукции.
Никогда не берите электрическую вилку мокрыми руками. Это
может привести к электрическому удару. Во избежание воз
никновения короткого замыкания не пережимайте провод.
Если Вы не планируете использовать домашний кинотеатр в
течение долгого времени, то Вам следует отключить его от
электрической сети.
Во избежание возникновения огня или удара электрическим
током не используйте удлинитель и не ставьте домашний ки
нотеатр во влажное место или под дождь.
Во избежание удара электрическим током не открывайте пе
реднюю и заднюю панель сабвуфера.
Не дотрагивайтесь до охладительных элементов, которые на
ходятся с задней стороны сабвуфера. Они могут нагреваться
во время работы аппаратуры.
Протирайте домашний кинотеатр только сухой салфеткой.
Не закрывайте вентиляционные отверстия. Устанавливайте
домашний кинотеатр в соответствии с инструкцией.
Не устанавливайте домашний кинотеатр рядом с другими ис
точниками тепла, такими как радиатор, плита и т.п.

Источник

Инструкция по эксплуатации.

Инструкция по эксплуатации

ПРИ ПОДКЛЮЧЕНИИ СТРОГО СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ, УКА
ЗАННУЮ ЦВЕТОМ НА АКУСТИЧЕСКИХ ПРОВОДАХ И РАЗЪЕМАХ.
НАРУШЕНИЕ ПОЛЯРНОСТИ ПРИВЕДЕТ К СИЛЬНОЙ ПОТЕРЕ КА
ЧЕСТВА ЗВУКА.
НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ МОЖТ ПРИВЕСТИ К КОРОТКО
МУ ЗАМЫКАНИЮ.

Не ставьте рядом с колонками предметы, излучающие сильное
электромагнитное поле.
Сопротивление акустических систем должно быть не ниже 4 Ом.

Рекомендованное расположение колонок для достижения мак
симального эффекта surround смотри на следующей схеме.

Ставятся спереди с двух сторон. Установите их в горизонталь
ное положение, примерно на высоте 1 метр.

Ставится между двумя передними колонками перед телеви
зором, если он подключен к данной системе.

Ставятся сзади с двух сторон. Установите их в горизонтальное
положение, примерно на высоте 1 метр.

Комплект акустики для домашнего кинотеатра SS TAR.

Комплект акустики для домашнего кинотеатра SS TAR 2230 SI

Ставится в любое место на пол.

DTS surround, Dolby Pro Logic и Dolby Digital Surround зависит от
используемого DVD плеера. Данная система рассчитана на 5.1
virtual surround звуковой эффект.

Эксплуатация

Инструкция по эксплуатации

Перед включением данной системы проверьте все подсоединения

1. Вставьте электрическую вилку в сеть.
2. Нажмите кнопку STANDBY
3. Загорится STANDBY LED.
4. Нажмите кнопку VOL+ на пульте дистанционного управления.

Вы можете выбрать один из 2 режимов: 5.1СН или AUX. Для это
го нажмите кнопку 5.1СН или AUX на пульте дистанционного уп
равления или переведите селектор в AUX режим. Вы можете выб
рать режим AUX5.1 или AUX2.1.

1. Уровень громкости регулируется при помощи кнопок регули

2. Громкость фронтальных каналов регулируется при помощи

регулятора громкости фронтальных каналов

3. Громкость центрального канала регулируется при помощи ре

гулятора громкости центрального канала.

4. Громкость тыловых каналов регулируется при помощи регуля

тора громкости тыловых каналов

5. Громкость сабвуфера регулируется при помощи регулятора

Неполадки

Комплект акустики для домашнего кинотеатра SS TAR 2230 SI

ОТКЛЮЧЕНИЕ ЗВУКА И РЕЖИМ STANDBY

Для отключения звука следует нажать кнопку MUTE. Чтобы вклю
чить звук снова, нужно еще раз нажать кнопку MUTE.

Чтобы выключить домашний кинотеатр, нужно нажать кнопку
STANDBY. Для включения домашнего кинотеатра нужно еще раз
нажать кнопку STANDBY.

Нет звука,
но есть изображение

Нет звука
из передних колонок

Нет звука из одной
из центральных колонок

ВОЗМОЖНЫЕ ПРИЧИНЫ И ИХ УСТР

ВОЗМОЖНЫЕ ПРИЧИНЫ И ИХ УСТР

ВОЗМОЖНЫЕ ПРИЧИНЫ И ИХ УСТР

ВОЗМОЖНЫЕ ПРИЧИНЫ И ИХ УСТР

ВОЗМОЖНЫЕ ПРИЧИНЫ И ИХ УСТРАНЕНИЕ

Вилка не плотно подключена к розетке.
Кнопка Power выключена.
Замените предохранитель

Кнопка Volume стоит на отметке Min.
Отсоединен акустический кабель.
Проверьте соединение кабеля RCA.

Не плотное соединение акустического кабеля.
Проверьте правильность подсоединения кабеля RCA.

Не плотное соединение акустического кабеля.
Не соблюдена полярность подключения акустического кабеля.
Проверьте правильность подсоединения кабеля RCA.

Информация о сертификации

Инструкция по эксплуатации

Товар сертифицирован в соответствии с законом «О защите прав
потребителей»

Установленный производителем в соответствии с п.2 ст.5 Феде
рального Закона РФ «О защите прав потребителей» срок службы
для данного изделия равен 7 годам с даты изготовления при ус
ловии, что изделие используется в строгом соответствии с насто
ящей инструкцией по эксплуатации и применяемыми техничес
кими стандартами.

Нет звука из центральных
колонок

Нет звука из тыловых колонок

Не верно установлен селектор MODE.
Громкость центрального канала стоит на отметке Min.
Не соблюдена полярность подключения акустического кабеля.

Не верно установлен селектор MODE.
Громкость тылового канала стоит на отметке Min.
Не соблюдена полярность подключения акустического кабеля.

Не верно установлен селектор MODE.
Не соблюдена полярность подключения акустического кабеля.

Источник

Оцените статью
REMNABOR
Adblock
detector
