Бытовая техника производства немецкого концерна BSHG (Bosch-Siemens Hausgerate GMBH) вряд ли нуждается в представлении российскому покупателю. Стиральные машины BOSCH отличаются высокими потребительскими характеристиками, широким набором функций, удобством в обращении, надежностью элементов конструкции.

Общие характеристики

Одной из наиболее популярных серий стиральных машин BOSCH последних лет стала серия МАХХ-4, в которую входят машины с фронтальной загрузкой и глубиной корпуса 40 см. В отличие от своих полногабаритных «сестер» — стиральных машин серии МАХХ с глубиной корпуса 60 см и загрузкой белья 6 кг — машины серии МАХХ-4 имеют загрузку 4 кг сухого белья. Люк этих стиральных машин имеет диаметр 30 см и открывается на 180°, что облегчает загрузку белья (рис.1).

Гидравлическая система стиральных машин серии МАХХ-4 снабжена шаровым поплавком, который в режиме стирки перекрывает полость, прилегающую к сливному насосу (рис. 2а), благодаря чему исключается попадание в эту полость нерастворенных частиц стирального порошка, вымывание которых обратно в бак затруднено. При включении сливного насоса создаваемое им разрежение противодействует силе плавучести, поплавок смещается вниз и открывает канал для слива воды (рис. 2б). Машины данной серии имеют электронную систему управления Fuzzy Logic, с помощью которой осуществляются контроль дисбаланса белья и пенообразования в барабане, а также контроль расхода воды и времени полоскания в соответствии с загрузкой белья.

Панель управления стиральных машин серии МАХХ-4 снабжена поворотными рукоятками выбора программы стирки (предварительная, интенсивная, деликатная, ручная стирка шерсти и т.д.), кнопками вы бора дополнительных функций «Легко гладить», «Дополнительное полоскание» (другой вариант перевода, встречающийся в каталогах фирмы — «Больше воды»), «Быстрая стирка» и светодиодами индикации хода выполнения программы (сверху вниз: «готовность», «работа» и «окончание работы»). На рис. 3 показана панель управления стиральной машины «Bosch WFC 2060 BY» (по новой системе обозначений фирмы — модель B1WTV3002). На панели управления этой модели имеется также рукоятка выбора скорости вращения барабана при отжиме (от 600 до 1000 об/мин).

С помощью рукоятки выбора программы стирки производится установка режима, соответствующего типу белья и степени его загрязнения. Так, для хлопковых и прочно-окрашенных цветных тканей можно установить режим стирки при 90°С без предварительной стирки либо с предварительной стиркой, выполняемой при 60°С. Для слабозагрязненного белья либо для нестойких цветных тканей можно выбрать режим стирки при температуре от 30 до 60°С (так называемый режим «Easy Care» (англ.) или «Pflegeleicht» (нем.)).

При выборе дополнительной функции «Легко гладить» отжим белья происходит с интервалами, продолжительность которых определяется в соответствии с заданной программой стирки. Благодаря такому режиму отжима снижается количество складок на белье, что облегчает его глаженье.

Другая модель данного семейства — стиральная машина «Bosch WFC 1600 BY» (по новой системе обозначений фирмы — модель B1WTV3800A) не имеет рукоятки регулировки скорости вращения барабана при отжиме, вместо нее имеется дополнительная клавиша выбора скорости вращения — 800 или 600 об/мин. Вместо функции «Легко гладить» предусмотрена функция «Принудительное отключение отжима», также активируемая с помощью клавиши.

Данная модель стиральной машины имеет класс энергопотребления А, класс эффективности стирки А, класс эффективности отжима D. При выполнении программы стирки цветного белья при температуре 60°С расход воды составляет 49 л, электроэнергии — 0,8 кВтч, время стирки — 90 мин.

Конструкцией барабана стиральных машин предусмотрено наличие асимметричных захватов белья (система AQUA-SPAR), благодаря которой происходит быстрое и эффективное его увлажнение. При интенсивной стирке эти захваты обеспечивают большее механическое воздействие на белье при обычном увлажнении и слабое воздействие при обильном увлажнении в режиме деликатной стирки.

K2 — реле ТЭНа;
K5, К6 — реле реверса;
M2 — электродвигатель привода барабана;
M3 — электродвигатель сливного насоса;
N10 — электронный модуль;
Q4 — сетевой выключатель;
R1 — датчик температуры;
V5 — управляющий симистор электродвигателя;
V7 — симистор сливного насоса;
V8 — симистор ЭК залива воды (основная стирка);
V9 — симистор ЭК залива воды (предварительная стирка);
V10 — симистор ЭК залива воды (в моделях с питанием от сети горячей воды и системой Aqua Stop);
V11 — симистор устройства блокировки люка;
Х2 — контакты клеммной колодки электродвигателя;
Х11 — клеммы электронного модуля;
Y2 — ЭК залива воды (основная стирка);
Y3 — ЭК залива воды (предварительная стирка);
Y6 — ЭК залива воды (в моделях с системой Aqua Stop);
YR — ЭК залива воды (в моделях с питанием от сети горячей воды);
Z1 -помехоподавляющий фильтр.

В табл. 6 приведены соотношения между состояниями реле К5 и К6 реверса вращения электродвигателя (ВКЛ —ВЫКЛ) и направлением вращения барабана стиральной машины (вид со стороны люка).

На рис. 10 приведена схема электрических соединений стиральных машин BOSCH семейства МАХХ-4. На схеме даны номинальные значения электрических сопротивлений ТЭНа, устройства блокировки люка, сливного насоса, ЭК залива холодной и горячей воды, а также сопротивления между различными клеммами электродвигателя привода барабана. Показаны также значения уровня залива воды N1 (4. 5 см над нижним краем люка) и уровня перелива воды (47. 52 см от уровня пола).
На рис. 11 показана циклограмма работы стиральной машины по одной из наиболее часто употребляемых программ — стирке хлопковых тканей при температуре 90°С (с предварительной стиркой). На циклограмме отражены уровни залива
Проверенный на 7-кратное превышение давления шланг залива воды, система защиты от превышения допустимого уровня воды в баке и другие конструктивные решения образуют эффективную систему защиты от протечек воды.

Элементы конструкции

На рис. 4-7 показаны элементы конструкции стиральной машины WFC1600 BY (панель управления, корпусные элементы, бак, барабан и основные электрические компоненты, гидравлическая система), а в табл. 1-4 даны перечни соответствующих комплектующих.
Барабан стиральной машины диаметром 482 мм имеет объем 36 л.
Производительность сливного насоса — 15 л/ мин.
Рабочий диапазон датчика температуры составляет от — 5 до +103°С.
Значения сопротивления датчика* приведены в табл. 5. ТЭН стиральной машины (рис. 8) имеет мощность 2 кВт (+5. -10%) и номинальное сопротивление около 25 Ом. В трубках ТЭНа выполнены плавкие предохранители, которые, в сочетании с защитным реле, обеспечивают отключение ТЭНа в аварийной ситуации (например, при отсутствии воды в баке). Предохранители не подлежат замене, в случае их плавления следует заменить ТЭН целиком.

Электрические схемы и циклограммы работы

В табл. 7 приведены значения потребления воды и электроэнергии, а также продолжительность выполнения программ стирки для различных типов ткани.
Набор оборотов барабана при выходе на режим отжима выполняется с контролем дисбаланса загрузки белья путем анализа сигнала тахогенератора. Контроль дисбаланса выполняется по достижении скорости вращения барабана 100 об/мин (рис. 13). Число попыток набора номинальной скорости вращения не превышает 15. После каждых пяти попыток скорость вращения, на которую пытается выйти машина, снижается, а время отжима увеличивается. Если все 15 попыток выйти на номинальный режим отжима оказались безуспешными, что свидетельствует о сильном дисбалансе загрузки, выполняется отжим по программе для шерсти (400 об/мин).
В табл. 8 приведены значения остаточной влажности белья при различных номинальных значениях скорости вращения барабана при отжиме.

На рис. 14 дана циклограмма набора скорости вращения барабана и приведены значения скоростей и длительностей вращения при промежуточном отжиме для различных программ стирки. На рис. 15 приведена циклограмма окончательного отжима при завершении программы и даны соответствующие параметры режимов для различных программ.
На рис. 16 показана циклограмма перемежающегося (интервального) отжима, который выполняется при активизации функции «Легко гладить». Паузы между отдельными фазами отжима и плавный набор оборотов барабана препятствуют образованию складок на белье и облегчают его последующее глаженье.

Программы автоматического тестирования стиральной машины

Циклограмма залива воды в бак стиральной машины и ее поступления в отсеки распределителя моющих средств при выполнении данной тестовой программы дана на рис. 17.

Сообщения о неисправностях

Сообщения о неисправностях, выявленных при выполнении программ тестирования стиральной машины, выводятся в виде определенных сочетаний включенных и выключенных светодиодов «готовность», «работа» и «окончание работы». Эти сочетания приведены в табл. 13.

Источник

Подключение двигателя от стиральной машины Бош

Если стиралка вышла из строя, при этом движок остался целым и невредимым, то не спешите выбрасывать автомат на свалку – некоторые части, к примеру, сам мотор можно приспособить в хозяйстве. Это полезное в быту устройство, которое в умелых руках превратится в электронаждак или дробилку. Нужно лишь включить фантазию и разобраться в конструкции двигателя. Предлагаем рассмотреть, как подключить двигатель от стиральной машины Bosch к электричеству для последующих изобретений. Объясним все нюансы и покажем схемы.

Требуется ли подробная схема?

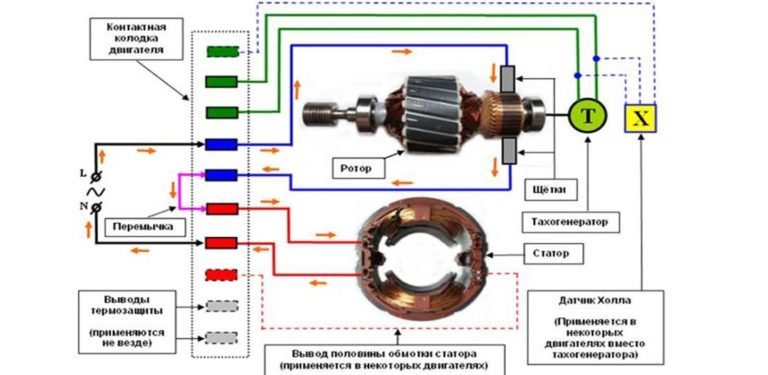

Придумав «вторую жизнь» для двигателя от стиралки Bosch, можно приступать к переделке. Первым шагом необходимо понять, как движок включается в электроцепь. Эксперименты здесь опасны: лучше начать с теории и внимательно изучить электротехническую схему устройства. Выглядит она так:

! Перед подключением двигателя необходимо изучить электротехническую схему и вспомнить технику безопасности по работе с электроникой.

После анализа данной схемы подключения вопросы должны отпасть. Станет понятно, куда подсоединять обилие идущих от движка проводов и как организовать внешнее питание. С такой шпаргалкой запуск нового устройства не займет много времени.

Разбираемся с проводами

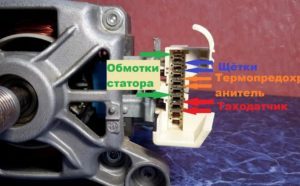

Сложность использования двигателя вне стиральной машины заключается в том, что обилие проводов пугает и путает мастера. Но обычно внимательного изучения схемы подключения достаточно, чтобы понять смысл работы движка и правильно распределить подведенные проводники. Для изготовления «переделки» понадобятся не все жилы.

Помогут окончательно разобраться в проводах следующие рекомендации:

  • первая пара левых проводов (если смотреть на мотор спереди) необходима для подключения к тахогенератору, контролирующему скорость вращения устройства, и для большинства самоделок не используется;
  • при подключении движка в основном задействуются провода ротора и статора;
  • жилы от статора окрашены в красный и коричневый цвета;
  • роторные провода имеют серый или зеленый оттенок;
  • подключается мотор через 4 провода: два статора и два ротора;
  • при работе от электросети движку не нужен пусковой конденсатор и пусковая обмотка.

Чтобы движок работал от электросети напрямую, необходимо наладить подключение через провода ротора и статора.

Во избежание ошибок все провода двигателя необходимо проверить мультиметром. Включаем тестер в режим омметра, прикасаемся одним щупом к проводнику, а вторым ищем пару. Сразу замеряем и сопротивление. Жилы, идущие к тахогенератору, покажут около 70 Ом – можно смело убирать их в сторону.

Приступаем к подключению

Определив парность проводов, можно приступать к их соединению. Готовим материал для изоляции и сопряжения жил. Делается все предельно аккуратно, а за основу берется следующая схема:

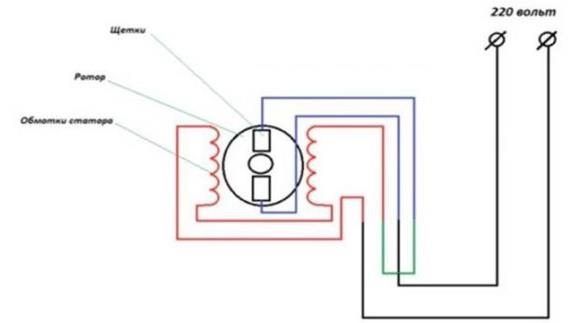

Опираясь на данную схему, действуем так:

  • соединяем конец статорной обмотки и щетку ротора;
  • делаем перемычку (на рисунке она обозначена зеленой линией) и изолируем ее;
  • подаем на конец роторной обмотки и провод щетки 220 Вольт;
  • оцениваем работу прибора.

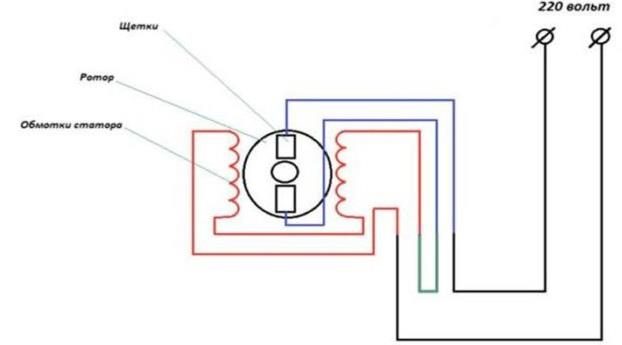

Если необходимо изменить направление вращения мотора, следует откорректировать схему. Придется сделать перемычку на других проводах, а также переставить жилы с роторных щеток. Измененная цепь будет выглядеть следующим образом:

Правильно включенный мотор начнет вращаться. Стоит понимать, что стиральные двигатели отличаются повышенной мощностью – необходимо быть предельно осторожными. Важно позаботиться о надежной фиксации и собственной безопасности. Неисправный движок не заработает.
