C6027l c104b a датчик давления схема

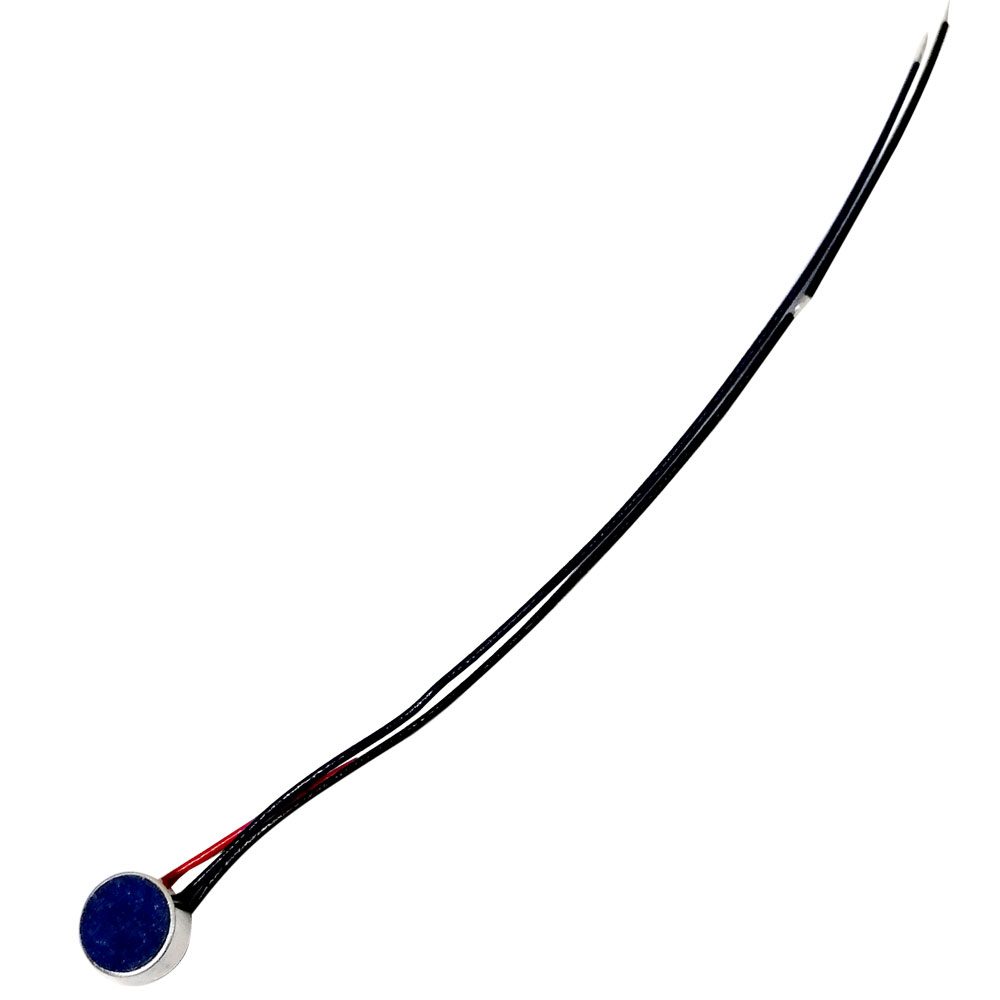

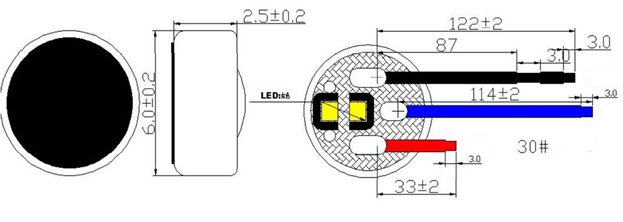

C6027L-C104B-A, датчик давления для электронных сигарет с синим светодиодом

Информация для заказа
Номенклатурный номер 2012171383

339 шт.

Наименование Цены, руб. с НДС Условие
поставки
Наличие Купить

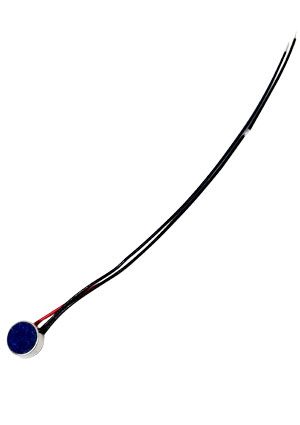

C6027L-C104B-A, датчик давления для электронных сигарет с синим светодиодом
Китай
2012171383
от 200 — 26.36
от 140 — 27.14
от 80 — 27.92
от 20 — 28.70
от 1 — 41.00
со склада

Цены указаны с НДС, наличие указано на 17.02.2022 08:09

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Датчик давления для электронных сигарет с голубым индикаторным светодиодом
Низкий ток покоя, менее 5 мкА
Защита от короткого замыкания
Блокировка при снижении напряжения питания
Защита от перегрева
Светодиодная индикация рабочего состояния
Широкий диапазон напряжения зарядки, 4,5-6В, безопасный процесс зарядки
Минимальная погрешность изменений для напряжения зарядки, в пределах 1%
Защита режима непрерывной подзарядки при падении напряжения ниже 2,7В, быстрый режим зарядки в диапазоне 2,7-4,2В, постоянная зарядка при напряжении 4,2В
Простая схема подключения, невысокая стоимость

Посмотреть еще

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

  • Банковским переводом
  • Электронными деньгами Яндекс.Деньги
  • Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
  • Наличными через офисы Евросеть, Связной или через любой платежный терминал, принимающий Яндекс.Деньги
  • Пластиковой картой Visa/MasterCard (кроме клиентов из Санкт-Петербурга)

Мы работаем с разными грузовыми компаниями:

  • экспресс-доставка Major Express
  • Деловые линии
  • ТК Энергия
  • почта России
  • терминалы доставки InPost

Забрать заказ можно в наших офисах:

  • Москва, м.Молодежная, ул.Ивана Франко, д.40, стр.2 (через 2 раб.дня)
  • Москва, м.Электрозаводская, Семеновская наб., д.3/1, к.5 (через 2 раб.дня)
  • С.-Петербург, ул.Зверинская, д.44 (через 5 раб.дней)

Платан проводит строгую политику в области качества поставляемой продукции:

  • мы являемся официальным дистрибьютором более 20 мировых производителей комплектующих
  • на товар, подлежащий гарантийному обслуживанию, срок гарантии составляет 6 месяцев
  • мы предоставляем все необходимые сертификаты
  • мы поддерживаем собственный сервисный центр

Источник

Электронный датчик давления воздуха для электронной сигареты

C6027L-C104B-A, датчик давления для электронных сигарет с синим светодиодом

Информация для заказа
Номенклатурный номер 2012171383

Наименование Цены, руб. с НДС Условие
поставки
Наличие Купить
C6027L-C104B-A, датчик давления для электронных сигарет с синим светодиодом
Китай
2012171383
от 200 — 28.49
от 140 — 29.33
от 80 — 30.16
от 20 — 31.00
от 1 — 44.00
под заказ
цена ориентировочная
нет

Цены указаны с учетом НДС со склада в Москве

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Датчик давления для электронных сигарет с голубым индикаторным светодиодом
Низкий ток покоя, менее 5 мкА
Защита от короткого замыкания
Блокировка при снижении напряжения питания
Защита от перегрева
Светодиодная индикация рабочего состояния
Широкий диапазон напряжения зарядки, 4,5-6В, безопасный процесс зарядки
Минимальная погрешность изменений для напряжения зарядки, в пределах 1%
Защита режима непрерывной подзарядки при падении напряжения ниже 2,7В, быстрый режим зарядки в диапазоне 2,7-4,2В, постоянная зарядка при напряжении 4,2В
Простая схема подключения, невысокая стоимость

Посмотреть еще

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

  • Банковским переводом
  • Электронными деньгами Яндекс.Деньги
  • Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
  • Наличными через офисы Евросеть, Связной или через любой платежный терминал, принимающий Яндекс.Деньги
  • Пластиковой картой Visa/MasterCard (кроме клиентов из Санкт-Петербурга)

Мы работаем с разными грузовыми компаниями:

  • экспресс-доставка Major Express
  • Деловые линии
  • ТК Энергия
  • почта России
  • терминалы доставки InPost

Забрать заказ можно в наших офисах:

  • Москва, м.Молодежная, ул.Ивана Франко, д.40, стр.2 (через 2 раб.дня)
  • Москва, м.Электрозаводская, Семеновская наб., д.3/1, к.5 (через 2 раб.дня)
  • С.-Петербург, ул.Зверинская, д.44 (через 5 раб.дней)

Платан проводит строгую политику в области качества поставляемой продукции:

  • мы являемся официальным дистрибьютором более 20 мировых производителей комплектующих
  • на товар, подлежащий гарантийному обслуживанию, срок гарантии составляет 6 месяцев
  • мы предоставляем все необходимые сертификаты
  • мы поддерживаем собственный сервисный центр

Датчики давления более 1000

Датчики давления – устройства, которые изменяют свои физические параметры при изменении давления измеряемых сред (жидкость, газ, пары). При этом давление среды преобразуется в унифицированные пневматические и электрические сигналы или определённую последовательность цифрового кода.

В состав ДД входит первичный преобразователь (чувствительным элементом которого выступает приёмник давления), схема обработки сигналов, герметичное соединение датчика с объектами, система защиты от воздействий внешних факторов, устройство отображения полученных информационных сигналов.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Алматы, Архангельск, Астрахань, Барнаул, Белгород, Владимир, Волгоград, Вологда, Воронеж, Гомель, Екатеринбург, Иваново, Ижевск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль. Доставка заказа почтой, через систему доставки Pickpoint или через салоны «Связной» в следующие города: Тольятти, Барнаул, Ульяновск, Иркутск, Хабаровск, Владивосток, Махачкала, Томск, Оренбург, Новокузнецк, Астрахань, Пенза, Чебоксары, Калининград, Улан-Удэ, Сочи, Иваново, Брянск, Сургут, Нижний Тагил, Архангельск, Чита, Курган, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пунктов по всей России.

Товары из группы «Датчики давления» вы можете купить оптом и в розницу.

Источник

C6027L-C104B-A, датчик давления для электронных сигарет с синим светодиодом

Датчик давления для электронных сигарет с голубым индикаторным светодиодом
Низкий ток покоя, менее 5 мкА
Защита от короткого замыкания
Блокировка при снижении напряжения питания
Защита от перегрева
Светодиодная индикация рабочего состояния
Широкий диапазон напряжения зарядки, 4,5-6В, безопасный процесс зарядки
Минимальная погрешность изменений для напряжения зарядки, в пределах 1%
Защита режима непрерывной подзарядки при падении напряжения ниже 2,7В, быстрый режим зарядки в диапазоне 2,7-4,2В, постоянная зарядка при напряжении 4,2В
Простая схема подключения, невысокая стоимость

Отзывы к «C6027L-C104B-A, датчик давления для электронных сигарет с синим светодиодом»:

Маркетинг

Возможности

Дизайн

Интеграция

Теги: C6027L-C104B-A, датчик давления для электронных сигарет с синим светодиодом, Китай, Датчики, Датчики и преобразователи, датчики давления

Нам очень жаль, что Вы покидаете наш магазин!

У нас для Вас остался подарок!

Мы используем файлы cookie для функционирования сайта. Продолжая навигацию по сайту, вы косвенно предоставляете свое согласие на использование cookie. Подробнее.

Источник

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Датчик давления: подключение модуля к Ардуино

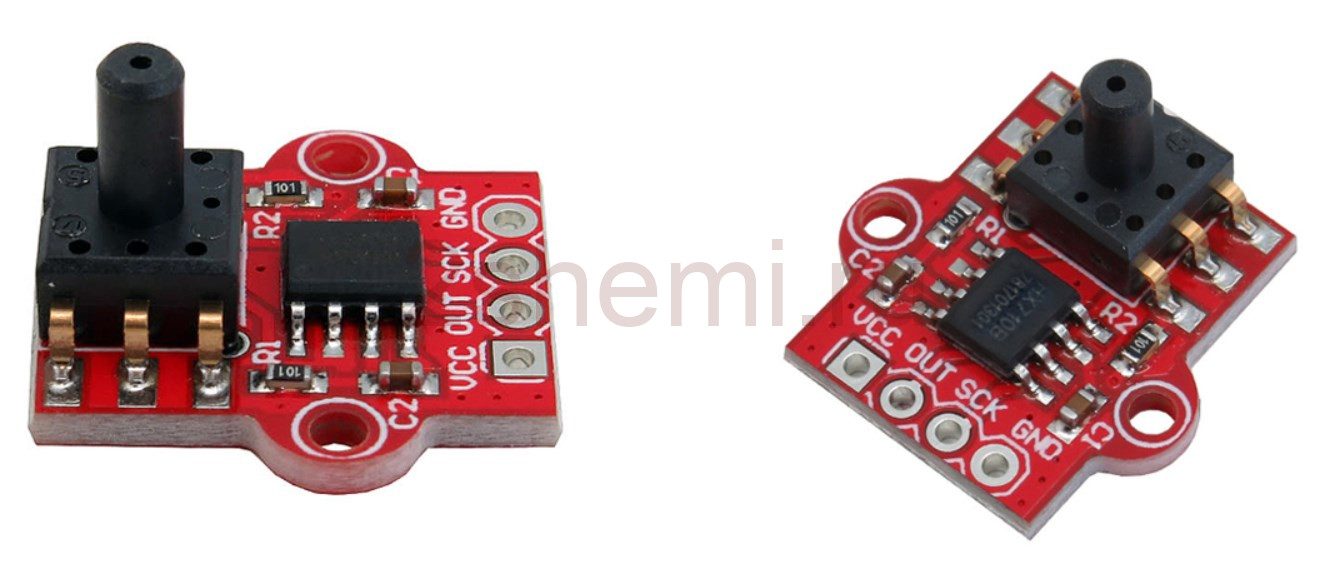

В этом материале проведём тестирование модуля, способного измерять давление. Это небольшой и недорогой датчик давления HX710B. Модуль имеет диапазон измерения 0-5,8 фунтов на квадратный дюйм. Единица PSI – это британская система мер, которая означает фунты на квадратный дюйм. Если PSI преобразовать в Паскаль, то диапазон измерения составляет 0-40 кПа (1 PSI равен примерно 6895 Паскаля).

Прежде всего нужно знать как его подключить и как получить от него электрический сигнал, а также как расшифровать этот выходной сигнал с помощью микроконтроллера, чтобы прочитать результат и действовать в соответствии с ним. Приступим к разборе и изучению модуля датчика давления HX710B.

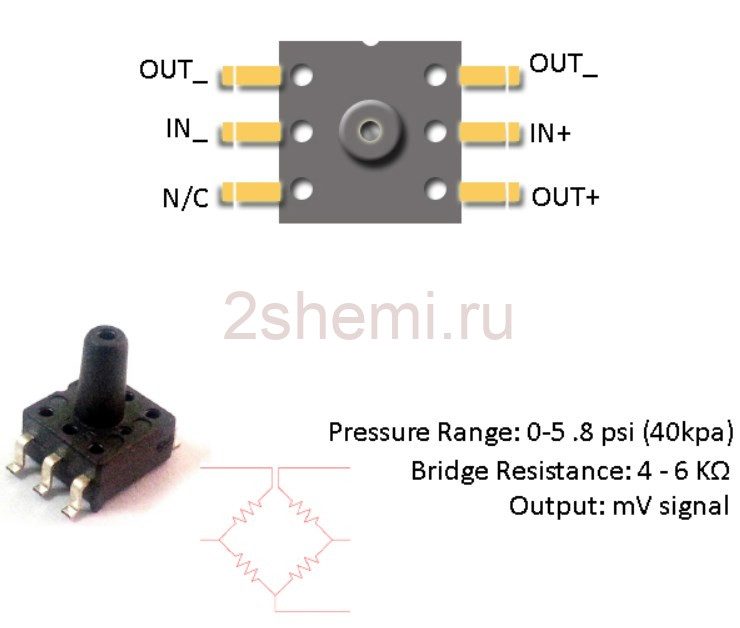

В основе маленького модуля находится датчик давления MPS20N0040D-S. Внутри 6-контактный датчик представляет собой мост Уитстона, предназначенный для работы с регулируемым источником питания 5 В постоянного тока.

Почему производители назвали его HX710B? Второй компонент в модуле – HX710B, который представляет собой прецизионный 24-битный аналого-цифровой преобразователь (АЦП). Далее представлена типичная блок-схема приложения HX710B IC, доступная в 8-выводном корпусе.

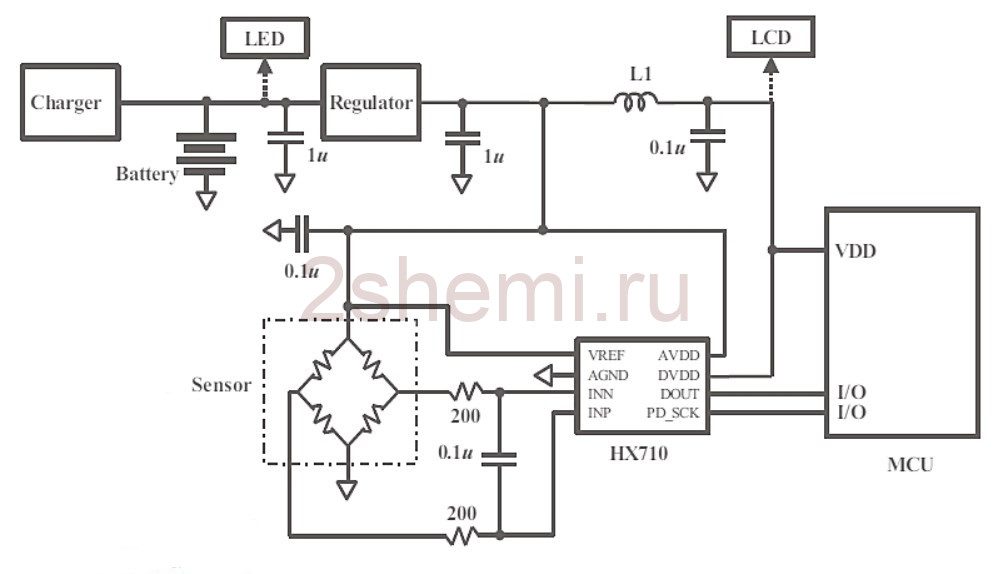

Микросхема HX710B предназначена для весов и устройств управления и имеет непосредственный интерфейс с мостовым датчиком. Её входной малошумящий усилитель (PGA) имеет фиксированное усиление 128, что соответствует полномасштабному дифференциальному входному напряжению ± 20 мВ, когда опорное напряжение 5 В подключено к выводу VREF. Встроенный генератор обеспечивает работу таймера без каких-либо внешних компонентов. Помимо встроенной схемы включения питания при сбросе (POR), упрощается инициализация цифрового интерфейса. Далее радиосхема модуля HX710B, это очень простая и понятная схема, поэтому не требуется пояснений.

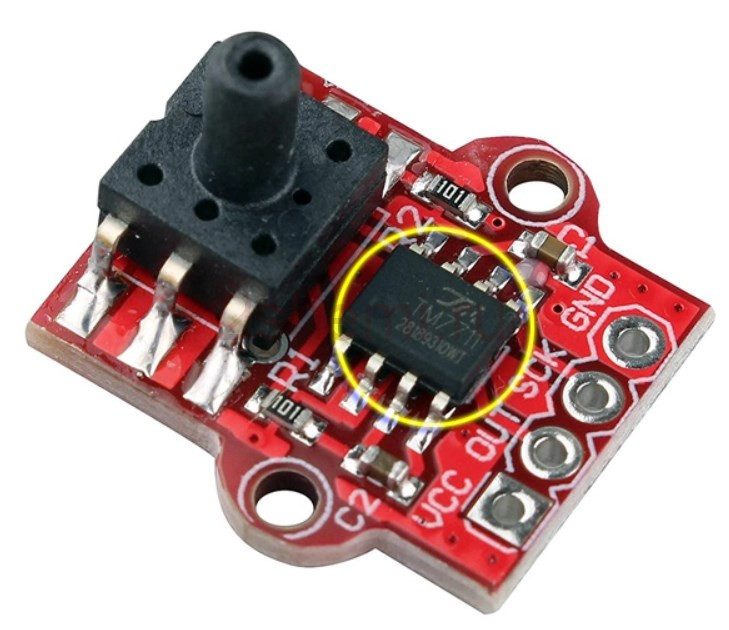

В некоторых модулях чип HX710B заменен другим – TM7711.

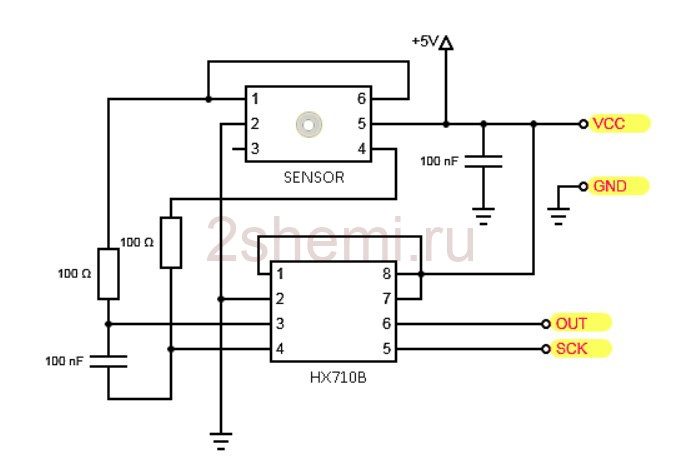

Модуль датчика давления имеет 4 точки подключения, а именно VCC (+5 В), GND (0 В), OUT (Данные) и SCK (Таймер). Для внутренних регистров микросхемы HX710B нет необходимости в программировании, потому что все управление осуществляется через контакты. Тем не менее, самая сложная часть – это выяснить протокол связи, поскольку цифровой интерфейс не относится к типу I2C.

Последовательный интерфейс: контакты PD_SCK и DOUT используются для извлечения данных, выбора входа, выбора скорости выходных данных и управления отключением питания. Когда выходные данные не готовы для извлечения, на цифровом выходном выводе DOUT высокий уровень. Последовательный тактовый вход PD_SCK должен быть низким. Когда DOUT становится низким это означает, что данные готовы к извлечению. При подаче 25

27 положительных тактовых импульсов на вывод PD_SCK данные смещаются с вывода DOUT. Каждый импульс PD_SCK сдвигает на один бит, начиная с бита MSB первым, до тех пор, пока не будут сдвинуты все 24 бита. 25-й импульс на входе PD_SCK вернет вывод DOUT в высокий уровень. Выбор входа и выбор скорости выходных данных контролируется количеством входных импульсов PD_SCK. Тактовых импульсов PD_SCK не должно быть меньше 25 или больше 27 в течение одного периода преобразования.

PD_SCK ИМПУЛЬСЫ Вход Скорость передачи данных
25 Дифференциальный 10 Гц
26 DVDD-AVDD 40 Гц
27 Дифференциальный 40 Гц

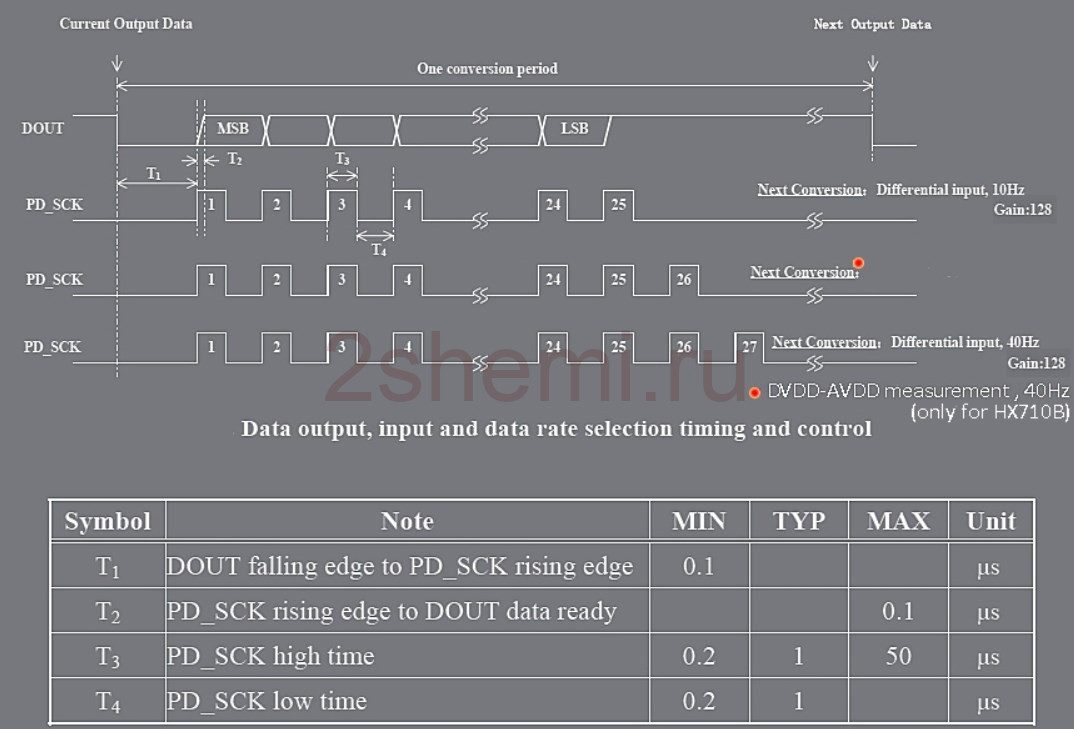

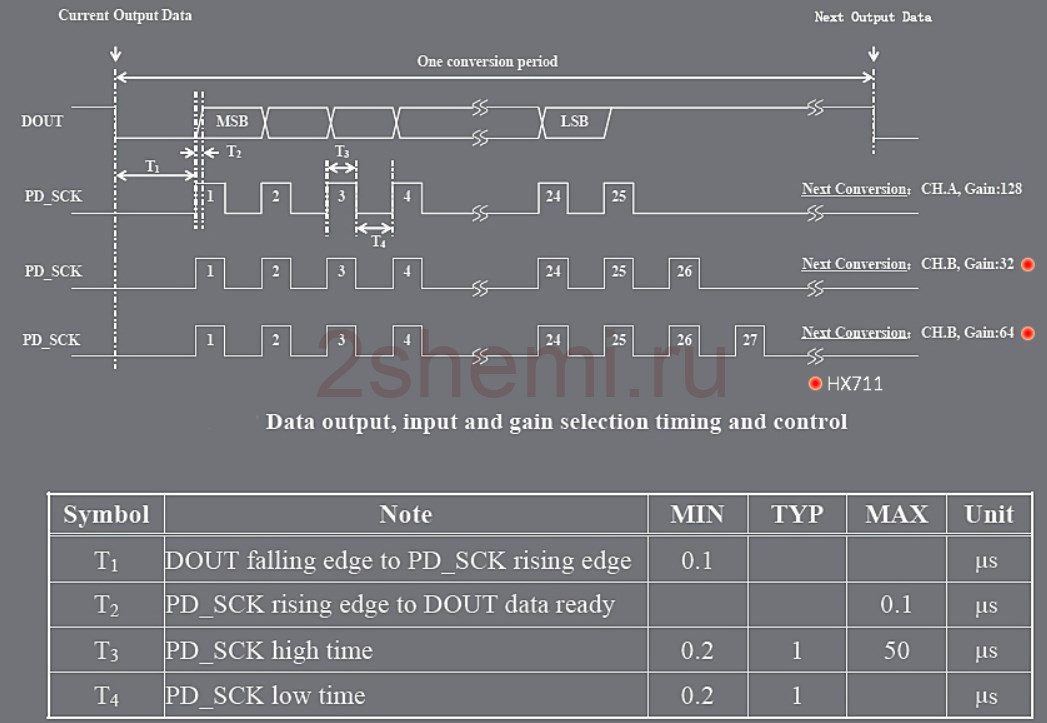

На рисунке показаны синхронизация вывода, ввода и выбора скорости передачи данных, а также управление HX710B.

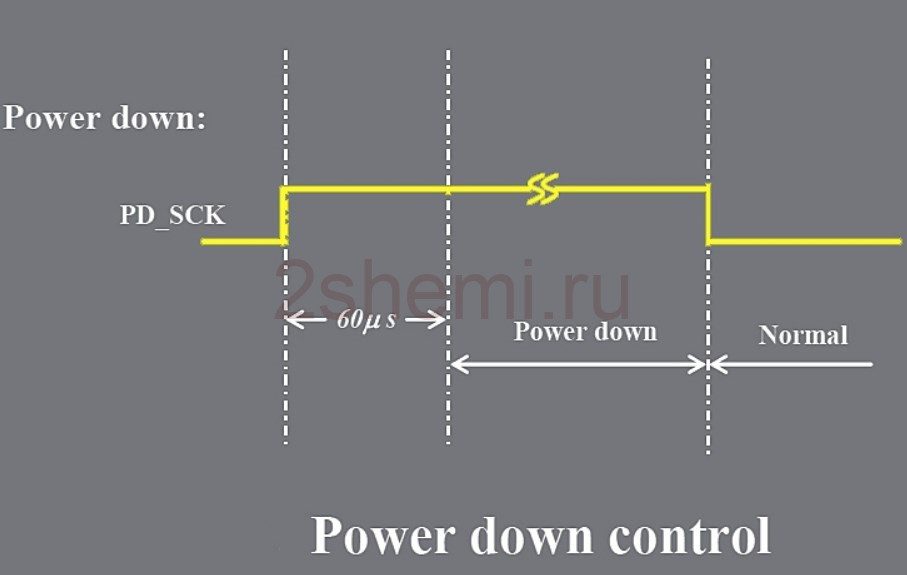

Также обратите внимание, что при включении питания микросхемы встроенная схема питания в состоянии покоя сбрасывает микросхему. Контактный вход PD_SCK используется для отключения питания. Когда на входе PD_SCK низкий уровень, микросхема находится в нормальном рабочем режиме. Когда вывод PD_SCK переключается с низкого на высокий и остается на высоком уровне более 60 мкс, микросхема переходит в режим пониженного энергопотребления. Когда PD_SCK возвращается к низкому уровню, микросхема сбрасывается и переходит в нормальный режим работы. После сброса или отключения питания выбран вход по умолчанию для дифференциального входа с выходной скоростью 10 Гц.

Таким образом, получается миниатюрный модуль датчика давления, который может работать от 5 В постоянного тока и передавать данные через собственный интерфейс последовательной связи.

Приступим к тестированию датчика давления. Существует множество способов связать модуль с микроконтроллерами, но хотелось бы воспользоваться популярным Arduino, чтобы получить быстрый и простой результат. Для этого выберем Arduino Uno.

Для простоты будем использовать специальную библиотеку HX710 Arduino. Возможно стоит попробовать библиотеку HX711 Arduino и для HX710, поскольку оба чипа используют идентичную систему последовательного интерфейса.

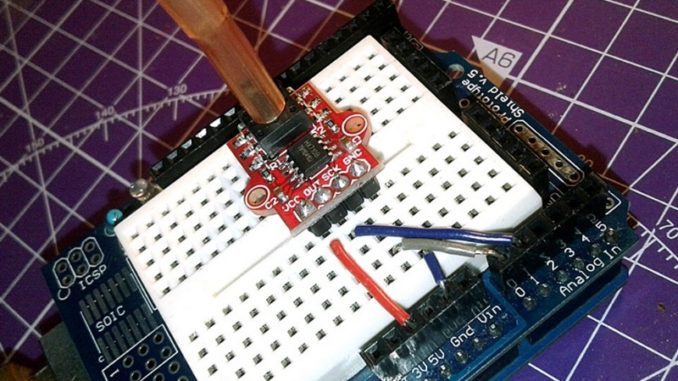

В аппаратной настройке, помимо соединений источника питания (5V и GND), вывод SCK модуля HX710B подключен к A0 Arduino Uno, а вывод OUT – к A1.

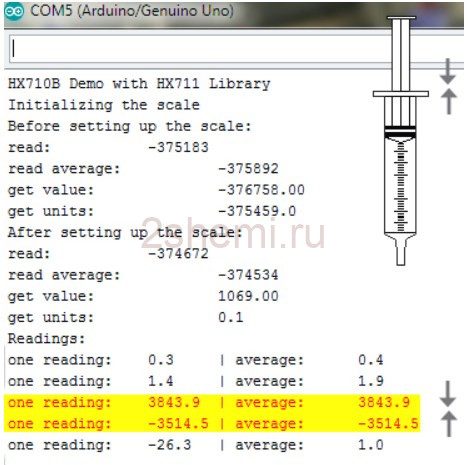

Датчик давления можно проверить различными способами, в зависимости от потребностей. Один из них – прикрепить вход датчика непосредственно к шприцу. Затем датчик давления использовать для измерения давления при перемещении поршня шприца (смотрите фото из заголовка).

По результатам проверки модуль работает удовлетворительно, но конечно для лучшей точности нужно будет подготовить индивидуальный код и библиотеку, чтобы продолжить работу с модулем датчика давления.

По-сути HX710B представляет собой не что иное, как простую комбинацию датчика давления и микросхемы мостового датчика, имеющей интерфейс последовательной связи. И при всей своей простоте, устройство получилось вполне интересным и легко адаптируемым под различные нужды. Скачать файлы проекта.
