Обзор встраиваемого холодильника Candy BCBF 192 F с No Frost

Оглавление

Одно из требований, которые предъявляются к холодильнику — гибкость. Сегодня у хозяйки все в компактных упаковках, а завтра надо будет поставить в холод большую кастрюлю с супом или положить в морозилку целого поросенка к Новому году.

У Candy BCBF 192 F высоту полок в холодильном отделении можно варьировать в очень широких пределах. Есть в нем и специальная подставка для бутылок. А что еще у этой модели интересного и насколько удобно ею пользоваться — узнаем во время тестирования.

Характеристики

Производитель Candy
Модель BCBF 192 F
Тип двухкамерный встраиваемый холодильник
Страна производства Китай
Гарантия 1 год
Тип установки встраиваемый
Уровень шума 41 дБ
Объем 281 л
Объем морозильной камеры 56 л
Объем холодильной камеры 225 л
Регулировка температуры в холодильной камере
Климатический класс ST
Класс морозильной камеры ****
Освещение светодиодное
Размораживание холодильной камеры автоматическое
Размораживание морозильной камеры автоматическое (No Frost)
Мощность замораживания (кг/сутки) 3
Период хранения в случае отключения электроэнергии 11 часов
Звуковая сигнализация открытой двери холодильной камеры есть
Класс энергоэффективности А+
Потребление энергии (кВт·ч/сутки) 0,784
Вес 62 кг
Габариты (В×Ш×Г) 1930×540×540 мм
Габариты встраивания (В×Ш×Г) 1940×560×560 мм
Длина сетевого кабеля 1,8 м
Официальная цена 61 тысяча рублей на момент подготовки обзора

Комплектация

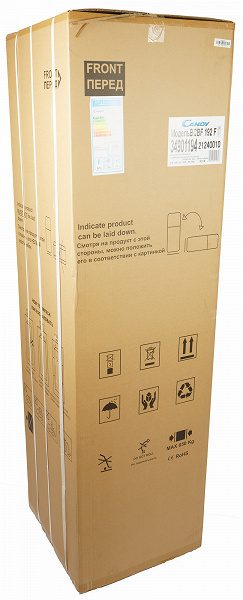

Холодильник упакован в картонную коробку, усиленную капроновыми стропами с наклейками: помимо традиционной транспортировочной информации на них также приводится название модели, серийный номер и информация об энергоэффективности.

Сведения на упаковке позволяют правильно освободить устройство от тары: класть холодильник можно только на бок.

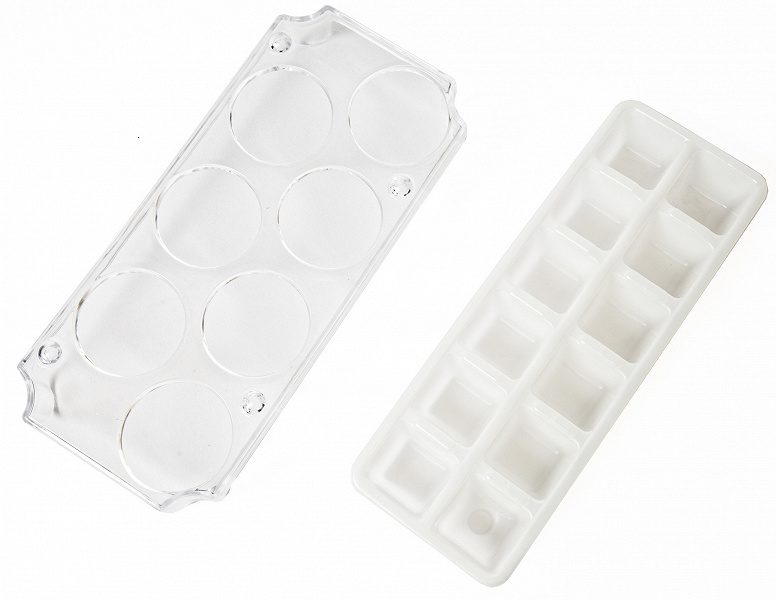

Внутри коробки мы обнаружили холодильник, пакет документации, подставку для семи яиц и форму для льда на дюжину кубиков.

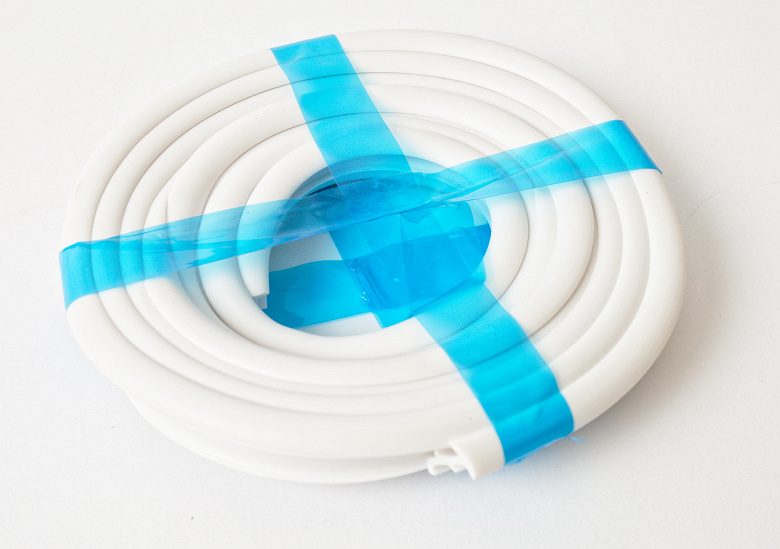

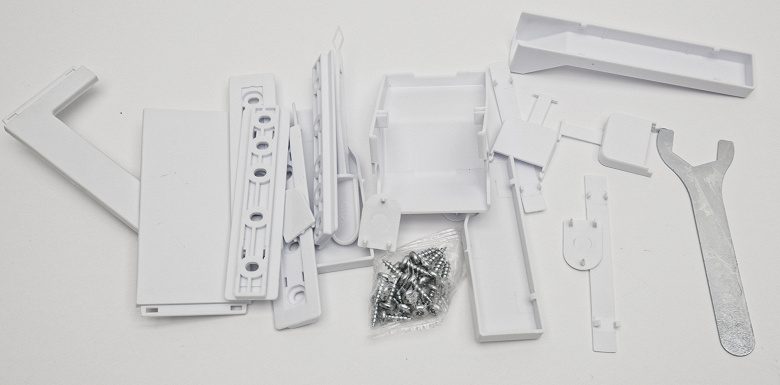

Также в комплект входит все необходимое для встраивания: набор пластиковых заглушек, уплотнительная лента, некоторое количество саморезов и ключ для регулировки ножек.

На первый взгляд

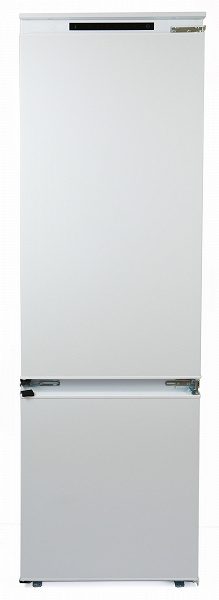

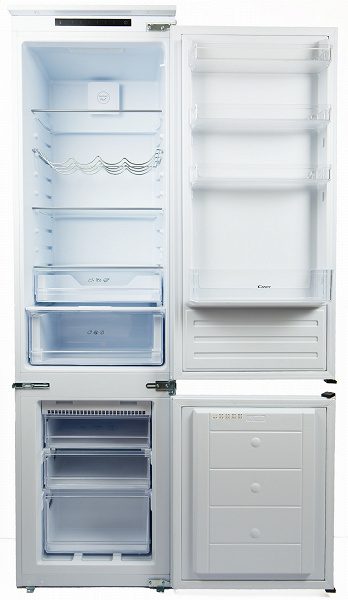

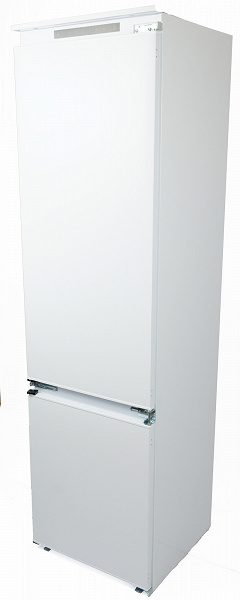

Встраиваемый холодильник Candy BCBF 192 F предназначен для работы внутри кухонного гарнитура, за декоративным фасадом. Поэтому его внешнее оформление сугубо утилитарно: дверцы прибора белые и гладкие, без каких-либо «архитектурных излишеств».

Боковые стенки ровные, без выштамповок и украшений: просто белая эмаль.

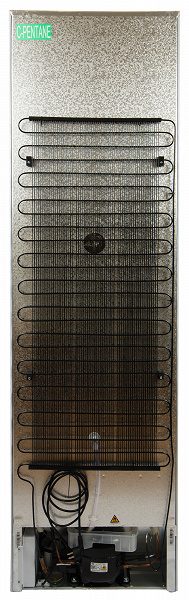

Змеевик конденсатора — открытого типа, он занимает бо́льшую часть задней стенки. Под ним располагается отсек холодильного агрегата.

В верхней части отсека находится пластиковая ванночка для для сбора конденсата.

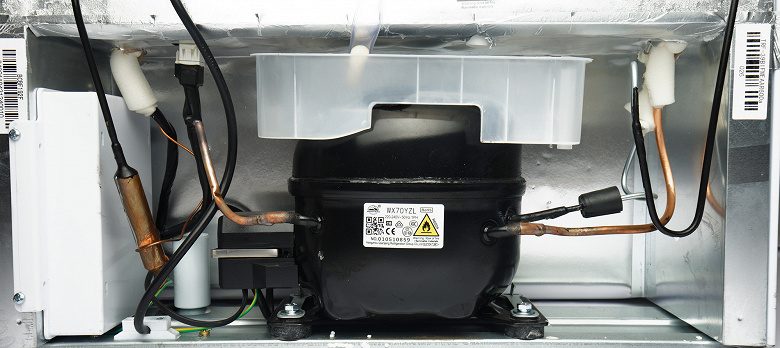

В холодильнике использован компрессор WX70YZL, произведенный Hangzhou Qanjang Refrigeration Group. Он установлен на четырех болтах, которые снабжены резиновыми амортизаторами, снижающими вибрацию. Заправлен холодильный агрегат хладагентом R600a.

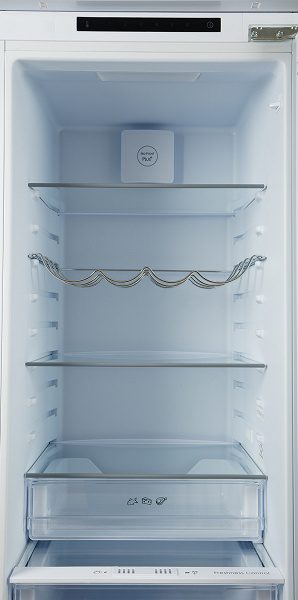

Внутри холодильного отделения — четыре полки. Три из них традиционно стеклянные, а четвертая — из нержавеющей стали: она предназначена для бутылок. Нижняя одновременно служит крышкой ящика для мяса и и рыбы.

Полки легко снимаются и допускают регулировку по высоте в весьма широких пределах: на боковых стенках восемь пазов для установки, позволяющих легко изменять конфигурацию холодильной камеры.

Ящики холодильного отделения сделаны из прозрачного пластика с голубоватым отливом. Они закрепляются на пластиковых же направляющих, которые обеспечивают плавное и легкое скольжение.

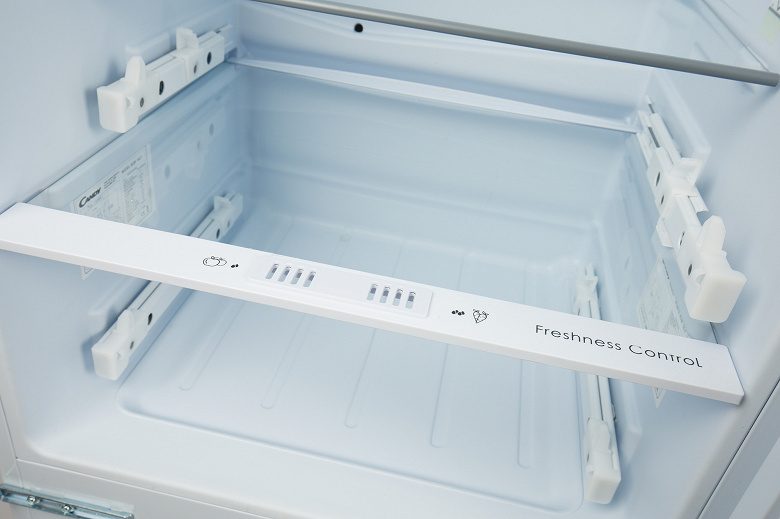

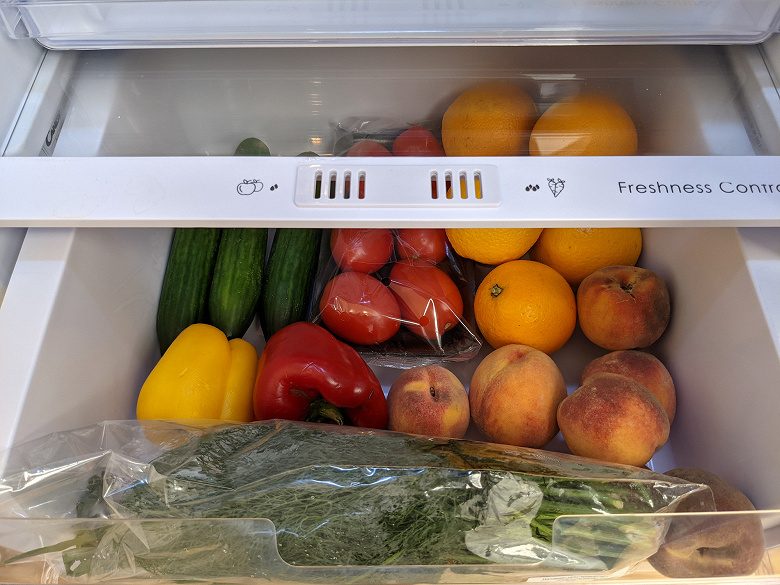

Крышка овощного ящика снабжена шторкой, позволяющей регулировать вентиляцию зоны свежести. В крайнем левом положении обеспечивается наилучший микроклимат для фруктов, а правое положение лучше подходит для хранения овощей и зелени.

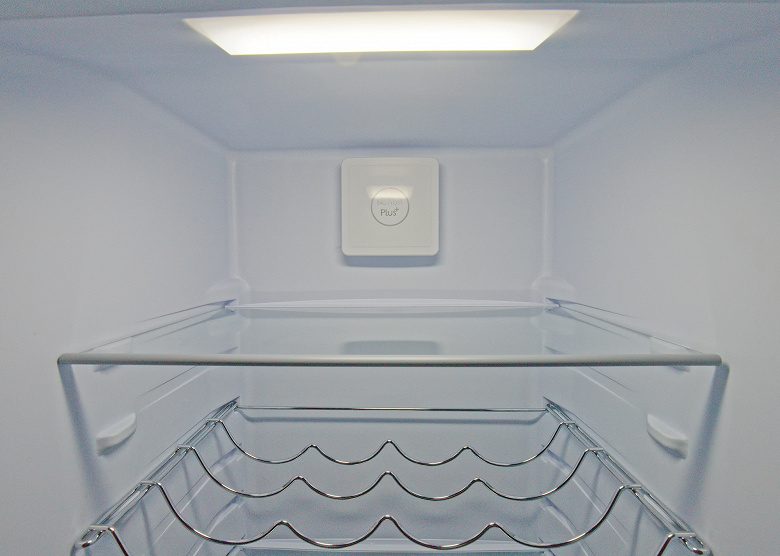

В верхней части холодильного отделения, на задней стенке, размещается вентиляторный блок.

В потолок отсека утоплен светодиодный светильник. Подсветка холодильника достаточно яркая, свет равномерно рассеивается по всей площади полок.

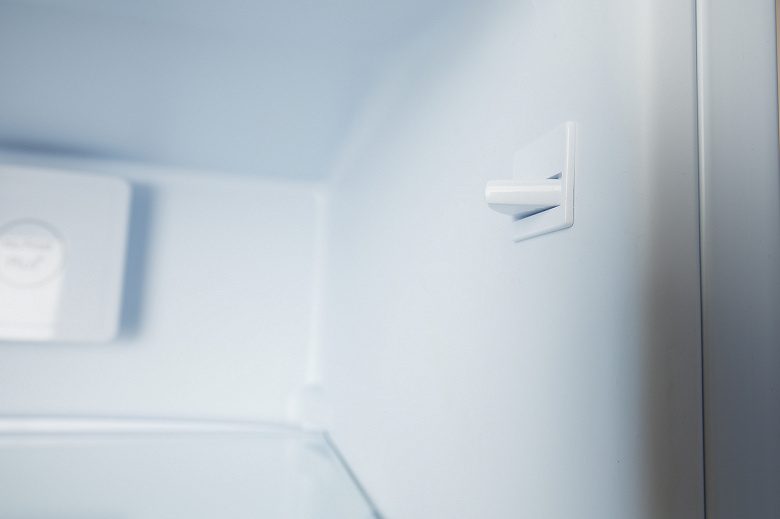

Механический датчик открытия двери размещен на правой стенке.

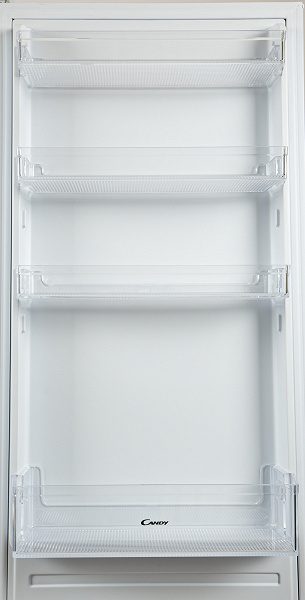

На дверце холодильника — четыре полки из прозрачного пластика. У верхней и нижней положение фиксированное, а две средних допускают регулировку по высоте.

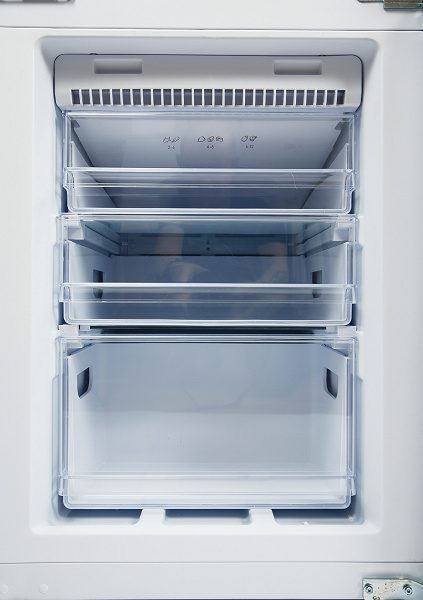

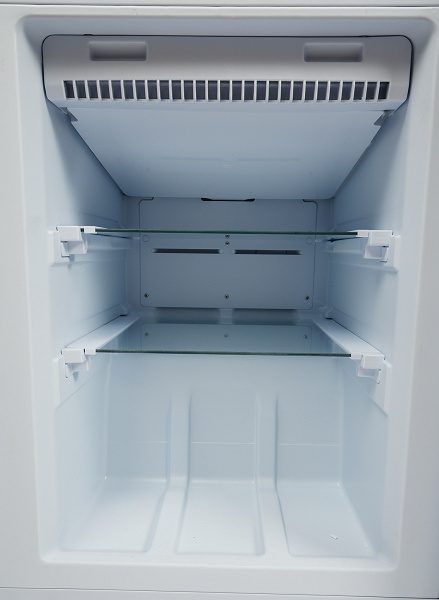

Внутри морозильного отделения располагаются три ящика: невысокий верхний, средний побольше и самый высокий нижний. Глубина двух верхних одинакова, а нижний, за задней стенкой которого находится ниша компрессорного блока, чуть короче остальных. Боковые стенки у всех трех сделаны из белого пластика, а передние — прозрачные.

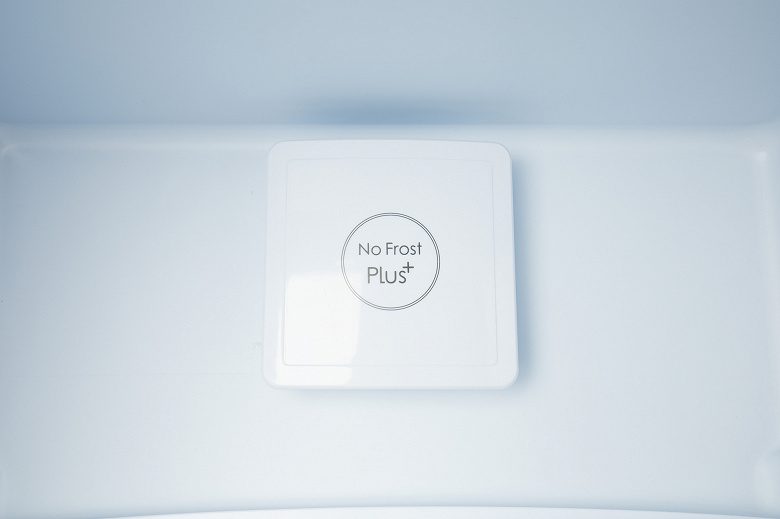

Морозильная камера оборудована системой No Frost, а испаритель на ее потолке закрыт пластиковой панелью, скошенной назад и занимающей заметную долю свободного объема: высота задней стенки верхнего ящика почти на пять сантиметров ниже передней.

Ящики разделяются стеклянными полками. Если надо разместить в морозильном отделении крупногабаритные продукты (к примеру, часть мясной туши), пространство можно расширить, вынув один или два ящика и убрав одну или обе полки.

Подсветкой и датчиком открытия двери морозильное отделение не оборудовано.

Инструкция

Комплект документации — три брошюры формата А5. Первая составлена на семи западноевропейских языках, вторая, потолще, предназначена для девяти стран Восточной Европы, четырех скандинавских стран и Украины, третья написана на русском.

18-страничный документ состоит из трех основных разделов. Шесть страниц посвящены информации по технике безопасности при использовании холодильника, на пяти уместилось руководство по эксплуатации, а завершается брошюра подробной инструкцией по встраиванию прибора.

Руководство пользователя содержит достаточно подробную информацию по устройству холодильника, уходу за ним, а также перечень возможных неисправностей с методами их самостоятельного устранения.

Управление

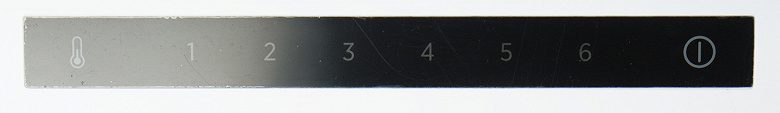

Панель управления Candy BCBF 192 F предельно проста, если не сказать аскетична. Управляется устройство двумя сенсорными кнопками.

Правая включает и выключает прибор. Она подсвечивается, если холодильник выключен, и не горит при нормальной работе.

Левая устанавливает нужный температурный режим. Мощность работы регулируется по условной шкале от 1 до 6, где единице соответствует самая теплая атмосфера, а шестерке — самая холодная.

Раздельной регулировки температурных режимов холодильной и морозильной камер у этой модели нет. Не оборудована она и какими-либо дополнительными опциями — вроде режима отпуска или быстрой заморозки.

Эксплуатация

Перед началом эксплуатации следует помыть внутреннюю поверхность с использованием раствора соды и теплой воды, после чего тщательно просушить.

Как уже упоминалось, значительная часть руководства содержит подробную инструкцию по встраиванию, установке в кухонный гарнитур, обеспечению надлежащей вентиляции и монтажу фасадных дверей. При тестовой эксплуатации мы не встраивали BCBF 192 F и использовали его как обычный, отдельно стоящий холодильник.

После установки производитель рекомендует выровнять прибор, отрегулировав передние ножки (корпус должен отклониться от вертикали назад на 1-2 градуса для того, чтобы дверцы лучше закрывались).

Перед подключением к сети холодильник должен постоять не менее 24 часов. Каких-либо отдельных требований по подключению к электропитанию в руководстве не приводится. Включенный в первый раз прибор должен поработать закрытым и без загрузки в течение 6 часов.

Эта модель оборудована сигнализацией открытия дверцы холодильного отделения. Если та остается открытой дольше 1 минуты, раздается звуковой сигнал, который отключается только после закрытия двери. У морозилки такой следилки нет.

Из-за закрытых дверец холодильного и морозильного отделений хорошо слышен шум вентилятора: система No Frost удаляет попавший в агрегат из помещения влажный воздух, не давая образоваться инею или льду.

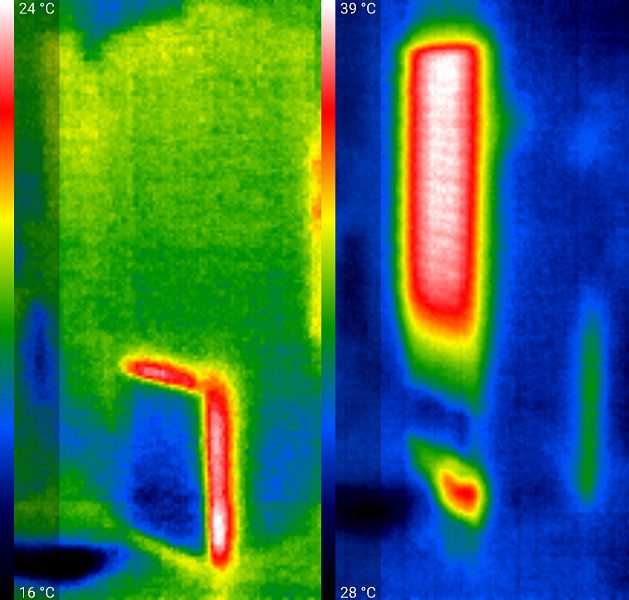

Передняя/левая и задняя/правая стенки включенного холодильника в инфракрасном диапазоне. В нижней части задней стенки хорошо виден работающий компрессор. По периметру уплотнителя морозильной камеры проходит противоконденсатный нагревательный элемент.

В дополнение к традиционным измерениям вместимости холодильника при помощи линейки и рулетки мы решили продемонстрировать возможности Candy BCBF 192 F на более наглядных примерах.

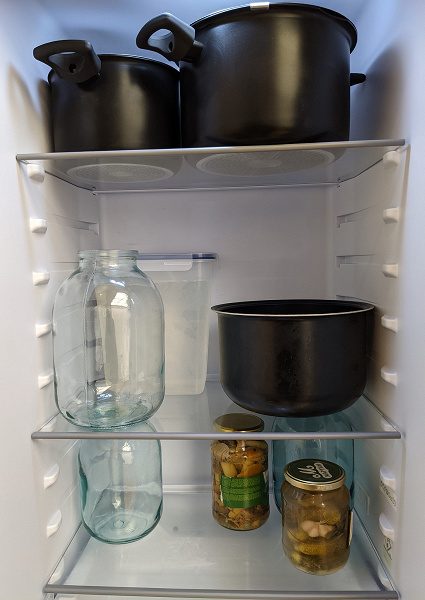

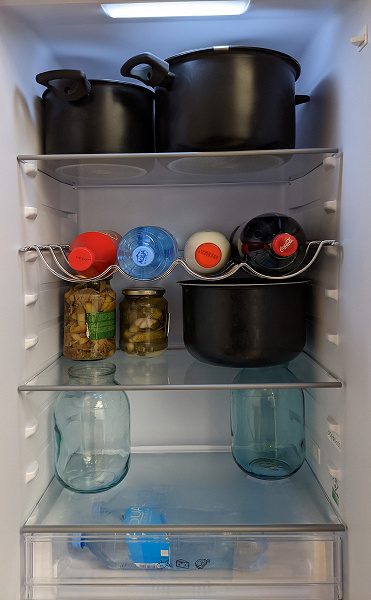

На верхнюю полку в крайнем положении легко встают две стандартные кастрюли из Икеи емкостью 5 и 3 литра. Посуда свободно входит по ширине и высоте, снимать крышки не требуется. Высота второй полки при установленной опоре для бутылок позволяет разместить на ней пятилитровую чашу мультиварки и стеклянные банки объемом до 800 мл.

Двухлитровая банка свободно помещается на любой из полок без их перемещения. А вот для того, чтобы поставить в холодильник трехлитровую стеклянную емкость или четырехлитровый пластиковый контейнер из Икеи, приходится пожертвовать одной из полок или уменьшить расстояние между ними. Возможностей для изменения конфигурации внутреннего пространства у этой модели более чем достаточно.

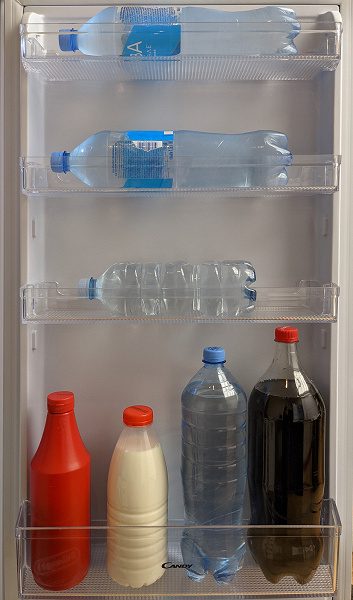

Расположение полок на дверце холодильника также позволяет ставить в нее бутылки до двух литров. Однако полутора- и двухлитровые емкости в стандартной конфигурации можно поставить только на одну полку из четырех — нижнюю или одну из двух средних, в зависимости от положения съемных (напомним, что изменять положение могут только две средние).

Ящики для овощей и мяса — достаточного объема и позволяют удобно разместить в них продукты. В емкости для фруктов и овощей не хватает, на наш взгляд, разделения на зоны свежести: фрукты и овощи приходится хранить в одном объеме, выбирая соответствующее положение вентиляционной заслонки и жертвуя оптимальным режимом либо для того, либо для другого.

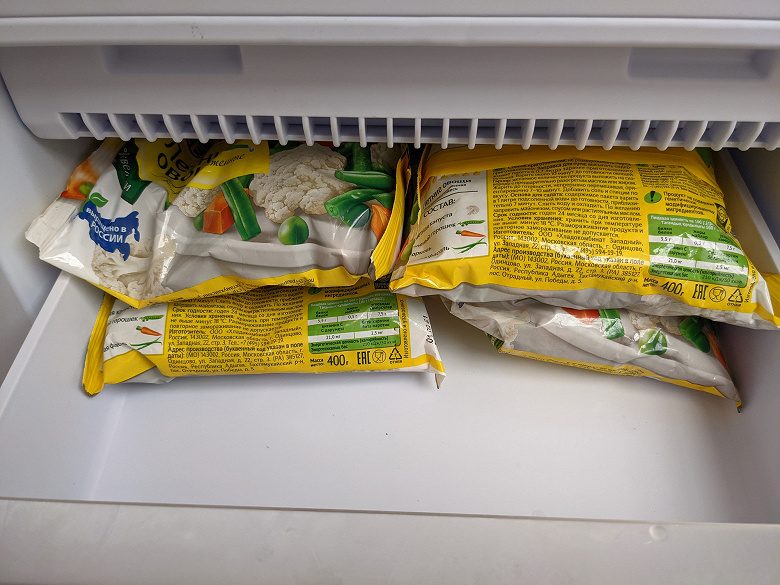

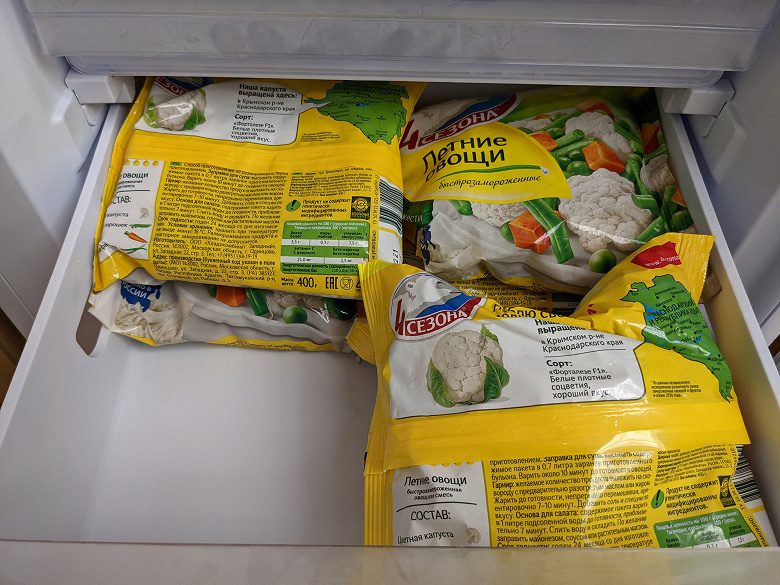

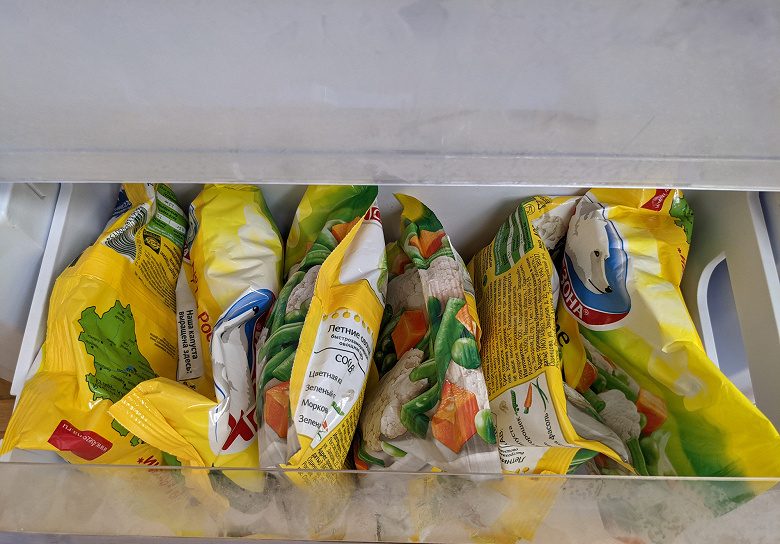

В верхний и средний ящики морозильной камеры отлично помещаются по восемь 400-граммовых пакетов замороженных овощей: в верхнем — довольно плотно, в среднем — попросторнее.

В неглубокий нижний встает шесть овощных «мерок». Раскладывать их удобнее вертикально.

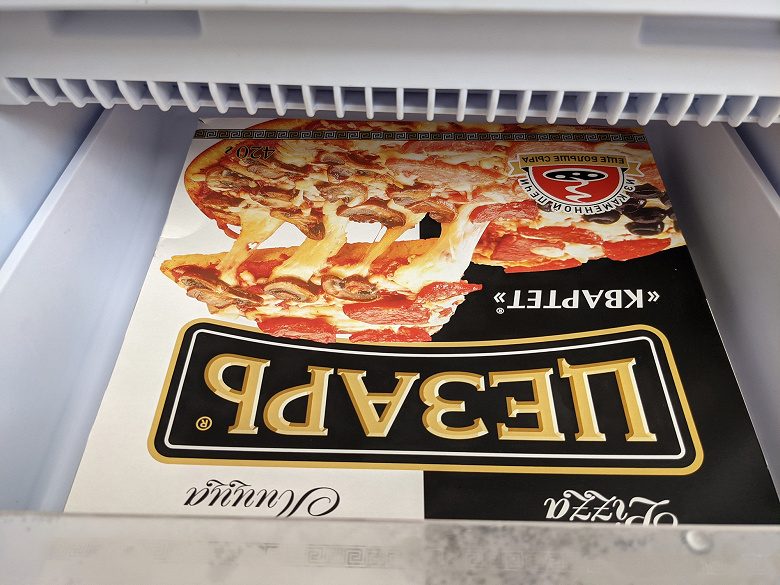

Стандартная замороженная пицца помещается и в верхний, и в средний ящики, а вот в нижний такую упаковку не уложить даже по диагонали.

Отделения холодильной и морозильной камер следует очищать с использованием раствора соды и теплой воды. Использовать абразивные средства запрещается. После мытья остатки примененного средства следует удалить и насухо вытереть поверхности.

Полки и ящики запрещено мыть в посудомоечной машине.

Сливное отверстие для воды в нижней части задней стенки холодильника необходимо периодически чистить, чтобы не допустить скопления размороженной воды внутри камеры.

При длительном перерыве в эксплуатации холодильник надо отключить от сети, вымыть и оставить приоткрытым во избежание появления плесени и неприятных запахов.

Наши измерения

Полезным объемом холодильника мы считаем суммарный объем всех ящиков и полок прибора, вычисляемый через измерения внутренних емкостей.

Именно поэтому результаты наших измерений гарантированно никогда не совпадут со значениями, которые указывают в документации производители холодильников: они указывают полный объем отсеков, а мы стараемся подсчитать полезный.

Измеренный нами объем ящиков морозильного отделения составляет (35×33×8) + (35×33×13) + (35×20×21) = 9240 + 15015 + 14700 = 38 955 см³. Вычисляемый суммарный объем ящиков морозилки равен, таким образом, 39 л.

Полезный объем полок холодильного отделения составляет, по нашим измерениям, 45×31×76 = 106 020 см³, или 106 литров. Внутренний объем ящика для мяса и рыбы составляет 39×27×11 = 11 583 см³ (11,6 л), а объем ящика для овощей оказался равен 39×40×18 = 28 080 см³ (28 л).

Добавив к этому суммарный объем полок дверцы (36 520 см³ = 36,5 л), получим в сумме общий полезный объем холодильного отделения: 182 203 см³, или 182,2 литра.

Энергопотребление устройства мы измеряли в режиме максимальной мощности в течение 3 суток. За это время холодильник потратил 2,929 кВт·ч. Максимальное суточное энергопотребление составляет, соответственно, 0,98 кВт·ч.

Полезная емкость холодильного отделения 182,2 л
Полезная емкость морозильного отделения 39,0 л
Максимальное зафиксированное энергопотребление 58 Вт
Суточное энергопотребление в максимальном режиме 0,98 кВт·ч
Уровень шума при работающем компрессоре 40 дБ(А)

Практические тесты

Для измерения производительности холодильников и морозильных камер и оценки термоизоляции их корпусов в лаборатории мы используем собственный программно-аппаратный комплекс на базе мини-компьютера Arduino и цифровых датчиков DS18B20, рассчитанных на работу в диапазоне температур от −55 до +125 °C и обеспечивающих точность измерений в ±0,5 °C в диапазоне от −10 до +85 °C.

Чтобы тепловыделение процессора не влияло на микроклимат в камере и результаты измерений, прибор оставляем снаружи холодильника. Датчики и мини-компьютер связывают три провода сечением 0,3 мм² с дополнительной герметизацией в том месте, где их прижимает уплотнитель дверцы.

Измерения морозильной камеры

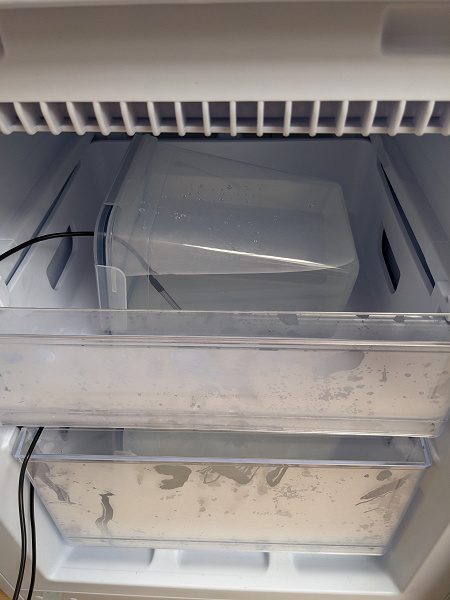

Два термодатчика в герметичном исполнении были размещены в четырехлитровых пластиковых контейнерах, приобретенных в Икее. Емкости мы наполнили водой и поставили в два нижних ящика морозильной камеры. Капсулы датчиков располагались по возможности ближе к центру контейнеров.

Габариты контейнеров не позволили, к сожалению, разместить их в закрытых ящиках, и при тестировании мы были вынуждены удалить из камеры верхний ящик и полку между верхней и средней емкостью.

Помимо датчиков температуры воды использовались такие же, но для воздуха. Их мы поместили рядом с контейнерами в те же отсеки — так, чтобы поверхность сенсоров не контактировала напрямую с элементами корпуса морозильной камеры.

Суммарный объем замораживаемого балласта составил 8 литров.

Измерения холодильной камеры

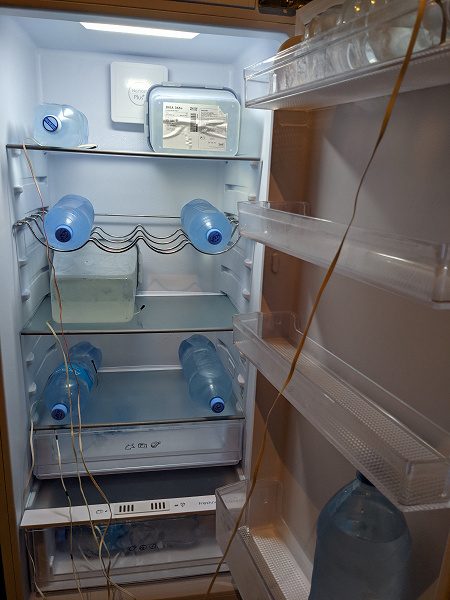

Чтобы имитировать работу загруженного холодильника, в процессе тестирования холодильной камеры мы использовали водяной балласт в таких же четырехлитровых контейнерах, как и при испытании морозилки. Кроме того, на полки и дверцу холодильника положили несколько пластиковых бутылок с водой.

Измерения температуры воздуха внутри холодильной камеры проводились при помощи семи датчиков: четыре из них на полках, как можно ближе к их геометрическому центру, пятый был опущен в ящик для овощей и фруктов. Еще два были размещены на полках дверцы: верхней и нижней.

Суммарный объем охлаждаемого балласта составил 18 литров.

Работа холодильной камеры

Как гласит руководство по эксплуатации, температура внутри холодильной камеры зависит не только от установленной мощности охлаждения, но и от расположения охлаждаемого продукта. Мы включили холодильник с балластом в режиме максимальной мощности и проследили за изменениями температуры в камере в течение суток (здесь и далее нумерация полок производится сверху вниз). Результаты измерений можно видеть на графике.

В конструкции Candy BCBF 192 F используется классический компрессор типа on/off. Регулировка мощности устройства осуществляется включением и выключением двигателя.

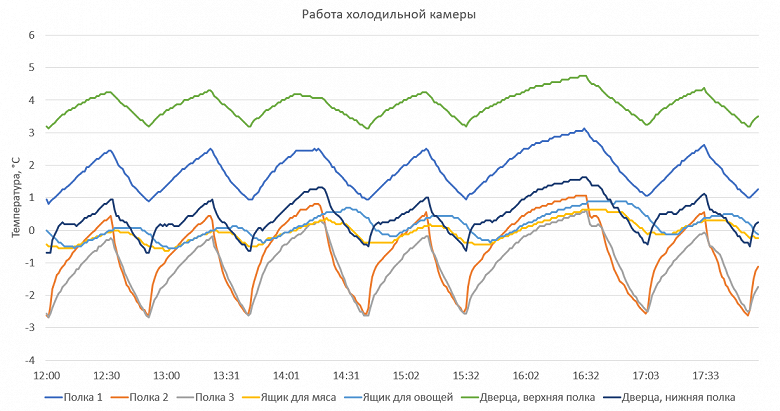

На графике можно видеть, что во всех точках измерения температура колеблется в относительно широких пределах, понижаясь при включении компрессора и плавно повышаясь после его отключения. Микроклимат в овощном и мясном ящиках более ровный: эта зона холодильника менее интенсивно вентилируется, поэтому в ней меньше перепадов влажности и температуры, что позволяет сохранять мясо, зелень и фрукты свежими.

Считаем необходимым еще раз подчеркнуть, что приведенные графики иллюстрируют не потребительские качества холодильника, а особенности логики работы холодильного агрегата и циркуляции холодного воздуха между зонами камеры. Не следует удивляться таким, на первый взгляд, существенным колебаниям: охлажденные продукты обладают значительно большей тепловой инерцией, нежели воздух в камере, и переносят циклические изменения температуры нормально.

С потребительской точки зрения куда важнее средняя температура в разных зонах холодильника. Ее мы замеряли в течение суток на каждой из полок холодильного отделения в режиме максимального охлаждения. Полученные данные свели в таблицу.

Температура, °C Максимальная Минимальная Средняя
Первая полка +3,1 +0,8 +1,8
Вторая полка +1,1 −2,7 −0,8
Третья полка +0,6 −2,7 −1,1
Ящик для мяса +0,6 −0,6 −0,1
Ящик для овощей +0,9 −0,6 +0,1
Дверца, верх +4,8 +3,1 +3,8
Дверца, низ +1,6 −0,7 +0,4

Работа морозильной камеры

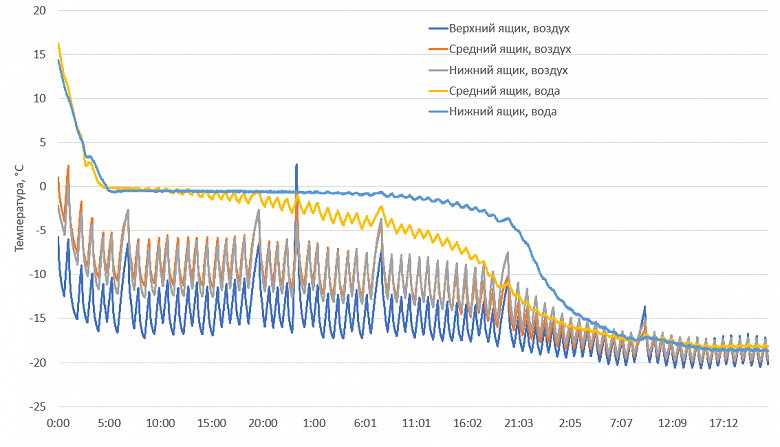

Чтобы оценить замораживающую способность холодильника, мы поместили контейнеры с водой комнатной температуры в средний и нижний ящики морозильной камеры и включили режим максимального охлаждения. Результаты измерений температуры воды и воздуха можно видеть на графике ниже.

Колебания температуры воздуха показывают, что компрессор устройства продолжал работать в импульсном режиме. Вода в среднем ящике через пятнадцать часов после начала теста, а в нижнем — приблизительно через двенадцать.

Разморозка холодильника

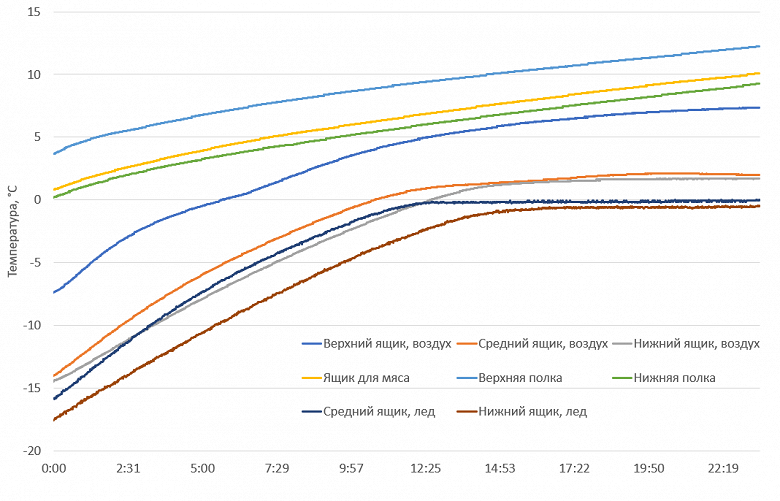

Чтобы оценить теплоизоляцию корпуса и понять, как долго удерживает холод отключенное от сети устройство, мы выключили предварительно охлажденный прибор с балластом и понаблюдали за изменением температуры.

На графике можно видеть, что через 12 часов после начала теста температура в самом теплом месте холодильной камеры — на верхней полке — не превышала 7 °C, а температура в контейнерах, размещенных в среднем и нижнем ящике морозильного отделения, не достигла плюсовой.

Согласно техническим характеристикам устройства, в случае длительного отключения электроэнергии холодильник должен обеспечивать хранение продуктов в течение 11 часов. Наши измерения подтверждают утверждения производителя.

Выводы

Встраиваемый холодильник Candy BCBF 192 F — двухкамерный прибор с минимумом функций управления, который понравился нам продуманной организацией пространства холодильной камеры. Возможность гибкой конфигурации полок холодильника позволит разместить на них емкости любого размера, а наличие отдельного ящика для рыбы и мяса обеспечит их свежесть в течение длительного времени.

Устройство обладает хорошей экономичностью и неплохой теплоизоляцией, позволяющей сэкономить потребляемую электроэнергию и сохранить продукты свежими даже при продолжительном отключении от сети.

Чуть меньше нас устроила организация зоны для овощей и фруктов. Хотя соответствующий ящик и оборудован заслонкой, позволяющей регулировать влажность, микроклимат в нем приходится устанавливать для всей емкости: отдельных зон для фруктов и овощей у этой модели нет.

К минусам модели мы отнесем отсутствие возможности установить точную температуру внутри камер, невозможность раздельной регулировки мощности холодильной и морозильной камер и отсутствие привычных некоторым потребителям дополнительных сервисных функций — ни режима быстрой заморозки, ни режима отпуска у устройства нет.

Если вы ищете хороший добротный встраиваемый холодильник по адекватной цене, к этой модели стоит присмотреться.

  • хорошая экономичность
  • простое управление
  • удобная конфигурация полок холодильного отделения
  • автоматическое (No Frost) размораживание холодильной камеры
  • не слишком удобная организация зон свежести
  • невозможность точной установки температуры
  • отсутствие раздельной регулировки мощности охлаждения и заморозки
