Пульты управления фанкойлами Carrier 33TA 33TB.

Современные системы вентиляции и кондиционирования позволяют получить высокий уровень комфорта в обслуживаемых помещениях. Немаловажную роль в этом играет та автоматика, что управляет этими системами. Кроме обеспечения необходимых температуры, влажности, качества воздуха, автоматика позволяет снизить шумы, что делает уровень комфорта ещё более высоким, а также минимизировать затраты на электроэнергию. Всё это достигается как автоматикой, установленной в системах получения холода (ККБ, чиллеры и пр.), которая, как правило, недоступна конечному пользователю, так и на другом их конце — непосредственно у потребителя, которая позволят выставлять персональные параметры комфорта в каждом обслуживаемом помещении в зависимости от предпочтений, находящихся в помещении людей.

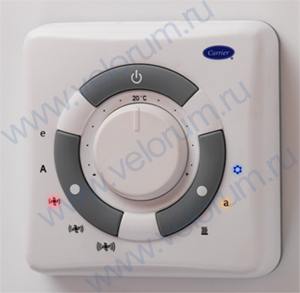

Пульт управления фанкойлом Carrier с микропроцессорным управлением.

В системах чиллер-фанкойл кондиционирование воздуха в помещении осуществляется фанкойлами. Именно от системы управления фанкойлом зависит уровень комфорта в помещении. Современные пульты управления фанкойлами, которые предлагает компания Carrier, оснащены микропроцессорным управлением, что позволяет значительно повысить «интеллект» системы кондиционирования, а не ограничиваться лишь установкой требуемой температуры и скорости вращения вентилятора. Кроме того, внешний вид пульта управления имеет привлекательный современный вид, который вписывается в любой интерьер, а также, имея огромный функционал, прост в управлении.

С весны 2013 г. компания Carrier запустила в производство проводные пульты управления фанкойлами новой серии. Пульты сохранили свой функционал, изменился их внешний вид, изменилась электронная начинка и конструкция, что ещё больше облегчает монтаж пульта на стене. Кроме того, в пультах исчезли подвижные части управления скоростями вентилятора фанкойла, что ещё больше повысило их отказоустойчивость. Внешний вид пульта нового поколения представлен на фото ниже. Всё описание функционала пультов управления Carrier, представленное далее в статье, также актуально и для пультов нового поколения.

Тем не менее ещё долгое время будут в ходу снятые с производства пульты управления, которые зарекомендовали себя с положительной стороны за многие годы эксплуатации и далее в статье будут описаны именно они:

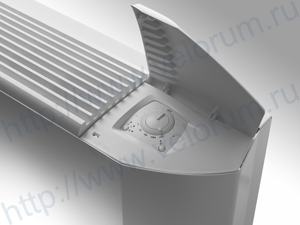

Пульты управления поддерживают индивидуально заданную температуру в каждом помещении двух- или четырёхтрубным фанкойлом. Управление осуществляется с помощью микропроцессора. Пульты могут быть смонтированы на стене либо на корпусе фанкойла (только для консольных фанкойлов 42NFS и консольных фанкойлов в декоративном корпусе 42NMS).

Каждый пульт управляет только одним фанкойлом.

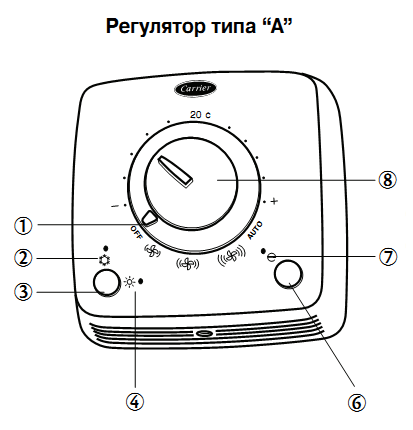

Существует два типа пультов с микропроцессорным управлением: тип А — для управления двухтрубными фанкойлами и тип В — для управления четырёхтрубными фанкойлами либо 2-х трубными с установленным электронагревателем. Внешне пульт тип A отличается от пульта тип B только наличием индикатора автоматического режима работы. В остальном пульты внешне одинаковы. На пультах расположена поворотная ручка регулятора требуемой температуры в помещении, позволяющая устанавливать значения от 10 до 30 °C, с нанесённой шкалой, на которой обозначено положение регулятора 20 °C, при котором поддерживается температура, близкая к 20 °C. Поворотная ручка выбора скорости вращения вентилятора — 5 положений, которая также выполняет функцию включения/отключения фанкойла. Две кнопки: выбор режима работы фанкойла — охлаждение/обогрев; кнопка включения экономичного режима. И три светодиода-индикатора: режим охлаждения, режим нагрева, экономичный режим.

1 — Включение/отключение, выбор скорости вращения вентилятора; 2 — Зелёный светодиод — индикация режима охлаждения; 3 — Кнопка переключения режимов работы — обогрев/охлаждение; 4 — Красный светодиод — индикация режима обогрева; 5 — Жёлтый светодиод — индикация режима автоматической работы; 6 — Кнопка включения экономичного режима работы; 7 — Жёлтый светодиод — индикация экономичного режима работы; 8 — Ручка установки требуемой температуры в помещении.

Функционал пультов управления фанкойлами Carrier 33TA 33TB.

Управление вентилятором фанкойла.

Выключение вентилятора в режиме нагрева происходит с задержкой в 1 минуту. Пульт управления перекрывает поток горячей воды или отключает электронагреватель и даёт им в течение этого времени остыть и только потом отключает вентилятор. При наличии в водяном контуре датчика температуры воды пульт управления тип А может по сигналу датчика отключать вентилятор если температура воды падает ниже 40 °C в режиме обогрева либо поднимается выше 18 °C в режиме охлаждения.

Защита от переохлаждения помещения.

Эта функция не позволяет опускаться температуре ниже +7 °C в помещении, даже если оно не используется. Когда температура падает до 7 °C, контроллер открывает клапаны и включает вентилятор на максимальную скорость. При повышении температуры фанкойл снова выключается. Эта функция работает, даже если фанкойл находится в выключенном положении. Функция активируется на этапе монтажа пульта установкой перемычек внутри пульта.

Экономичный режим.

Использование экономичного режима целесообразно в ночное время, а также в тех случаях, когда помещение подолгу не используется. При включении функции экономичного режима температура в комнате поддерживается на 4 градуса выше в режиме охлаждения или на 4 градуса ниже в режиме обогрева от заданной. Кроме того, вся индикация на пульте управления отключается, кроме индикации экономичного режима и яркость его свечения значительно уменьшается.

Переключение режимов нагрев/охлаждение.

Выбор режима работы на тепло или охлаждение может осуществляться как в ручном режиме, так и в автоматическом. В ручном режиме переключение происходит по нажатию соответствующей кнопки. В автоматическом режиме пульт управления 33TB производит переключение автоматически в зависимости от заданной температуры, регулируя подачу холодной или горячей воды.

В регуляторах 33TA переключение может происходить либо с помощью сигнала от датчика температуры воды на входе теплообменника (опция), либо с помощью реле на центральном пульте управления, подающего команду об изменении температуры воды в контуре. При работе от централизованного пульта управления блокируется функция ручного выбора режима работы фанкойла.

Подключение внешних датчиков.

К пульту управления фанкойлом могут быть подключены внешние устройства, которые будут выдавать команду на отключение фанкойла. Это могут быть, например, датчики на окнах, которые срабатывают при открытии, или датчики нахождения людей в помещении. При открывании окон или при отсутствии людей в помещении регулятор автоматически отключит вентилятор фанкойла и перекроет клапаны подачи воды, оставив активной только функцию защиты от переохлаждения в помещении, если она была включена.

Пульты управления фанкойлами Carrier комплектуются подробной инструкцией по монтажу и эксплуатации.

Актуальные цены на пульты управления 33TA_AC01 и 33TB_AC01 представлены в соотвествующем разделе «Пульты управления фанкойлами».

Источник

Пульт управления фанкойлом (термостат электронный)

Часто при закупке фанкойлов, забывают заказать к ним пульты управления. Как правило, срок поставки оригинальных пультов управления фанкойлом, может составлять 2-3 месяца. В таких случаях есть смысл приобрести универсальный пульт ( термостат) для управления 2-х и 4-х трубным фанкойлом.

Универсальный пульт управления фанкойлами прошел тестирования со следующими марками:

Aermec, AUX, Ballu, Carrier, Chigo, Daikin, Dantex, Honeywell, Gree, Galanz, General Climate, Kitano, MB, Midea, MDV, Lessar, Haier, Trane, York и д.р.

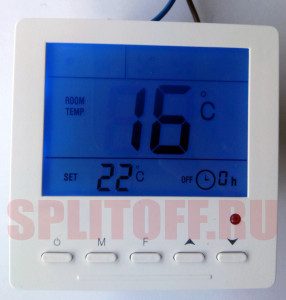

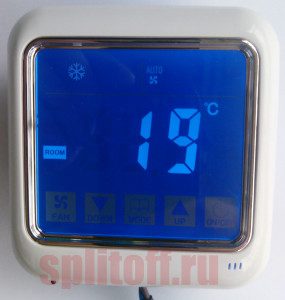

Универсальный пульт управления фанкойлом оснащен LCD экраном на котором в удобном виде отражены все необходимые параметры: режим работы, скорость вентилятора, устанавливаемая температура в помещении. Такие универсальные ПДУ для фанкойлов всегда есть у нас на складе. Внешний вид и схема подключения пульта фанкойла показаны на рисунках ниже:

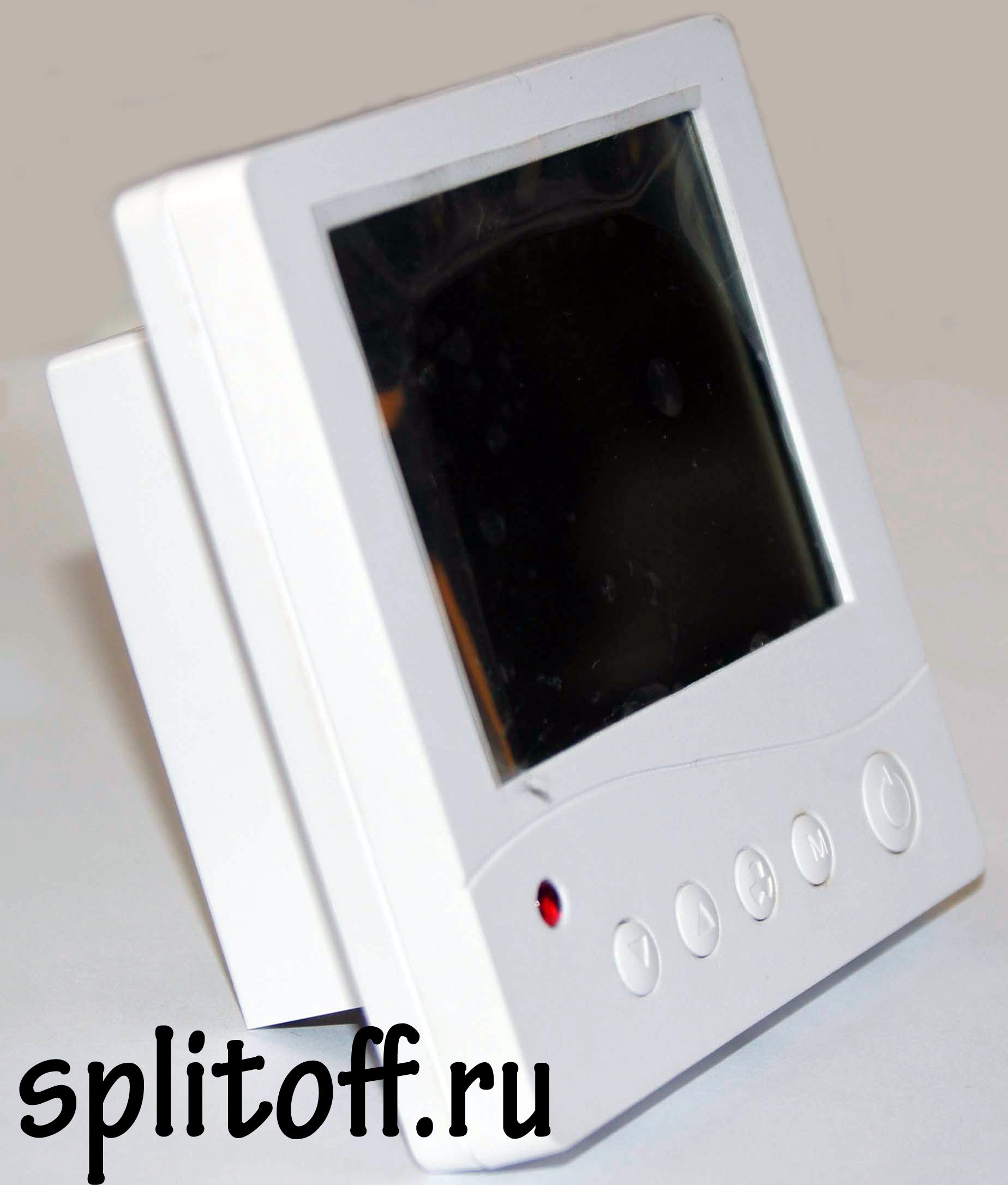

пульт управления фанкойлом ESC-RC-200

Предлагаем 2 вида универсальных пультов управления фанкойлом, оснащенных LCD дисплеем.

Пульт ESC-RC-200 предназначен только для 2-х трубных фанкойлов, работающих в режиме охлаждения.

Более сложный пульт ESC-RC-202 предназначен для управления как 2-х трубными, так и 4-х трубными фанкойлами. Причем предусмотрено управление переключения режима работы с охлаждения на тепло.

Наши универсальные пульты для фанкойлов подходят практически для всех марок доводчиков (фанкойлов). Обращаем ваше внимание, что это проводные пульты управления фанкойлами и они предназначены для крепления на стене.

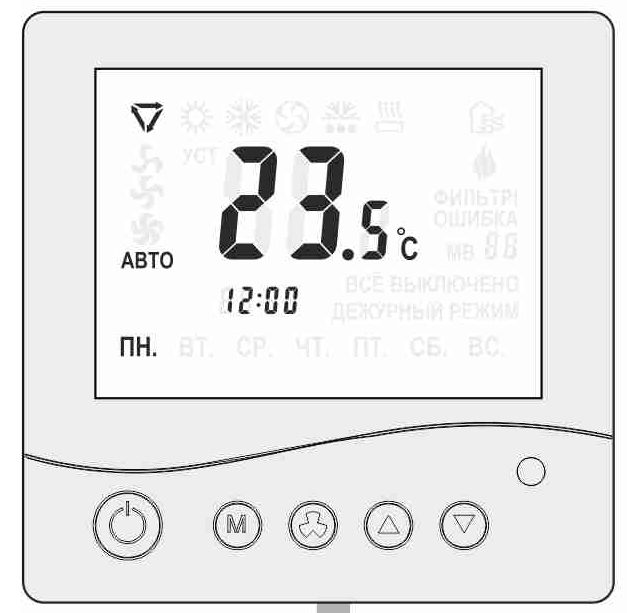

пульт управления фанкойлом ESC-RC-202

Особенности пульта ESC-RC-200:

– управляет всеми типами 2-х трубных фанкойлов;

– габаритный размер: 86x86x41 мм;

– встроенный электронный датчик температуры (NTC);

– 3-х скоростное управление вентилятором фанкойла в ручном или автоматическом режиме;

– отображение установленной и реальной комнатной температуры на цифровом дисплее;

– возможна подсветка экрана (дополнительная опция);

– работа в режиме охлаждения, вентиляции;

Внимание! Пульт ESC-RC-200 не предназначен для фанкойлов работающих на обогрев. Для управления 2-х трубными фанкойлами в режиме охлаждения/обогрева используйте пульт ESC-RC-202 пульт ESC-RC-400, пульт ESC-RC-205 .

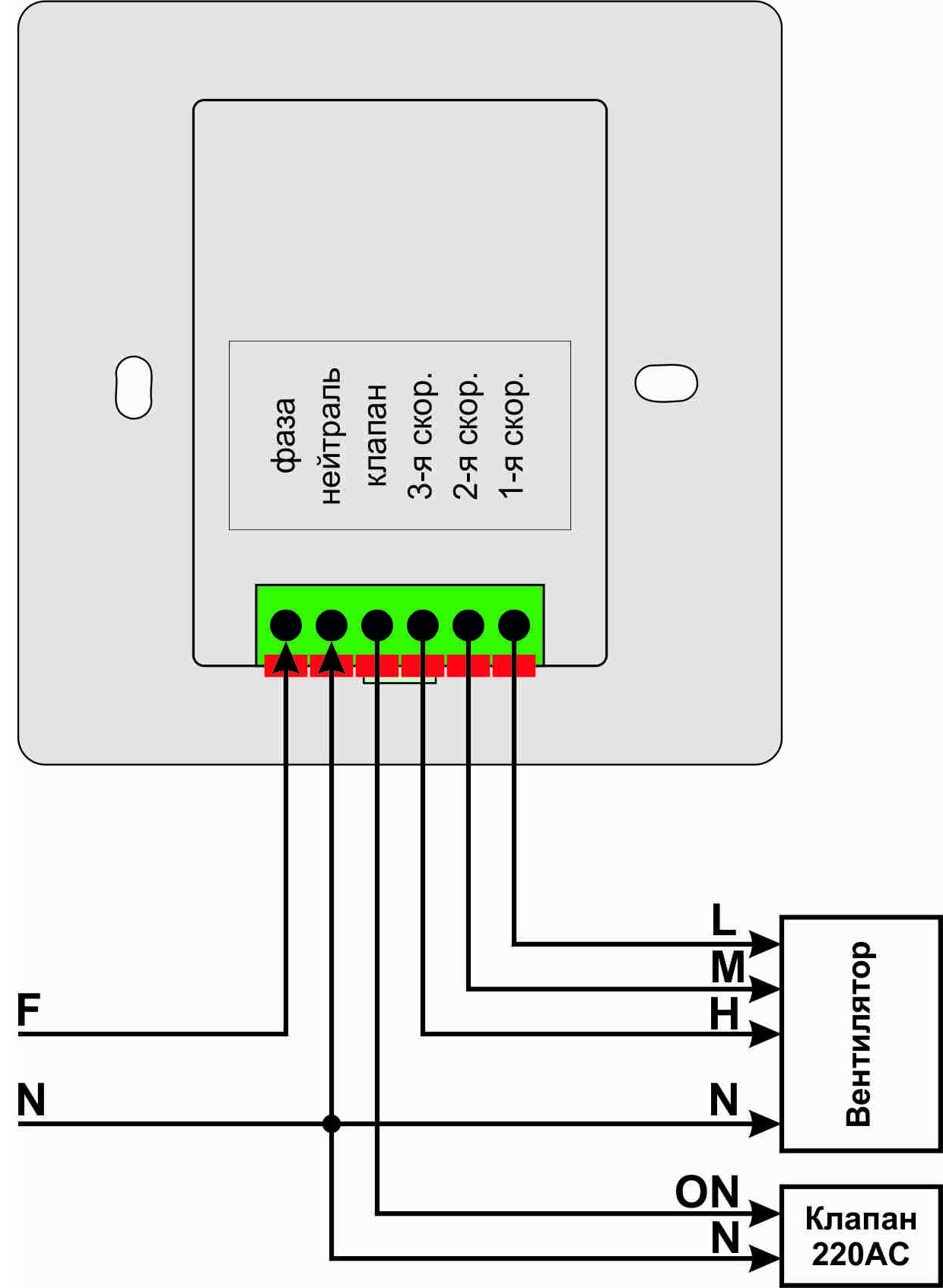

Пульт ESC-RC-200 рассчитан на коммутацию электрических цепей с максимальной токовой нагрузкой: 3А – для вентилятора и 0,1 Ампер для 3-х ходового клапана. Если необходимо подключить ПДУ к фанкойлу с большими токовыми нагрузками, то необходимо применять дополнительные (внешние) токовые реле.

Проводной пульт управления фанкойлом рекомендуется устанавливать на стене на высоте 1,5-1,7 метра над уровнем пола.
Запрещено устанавливать ПДУ со встроенными датчиками температуры рядом с источниками тепла (холода), окон и дверных проемов. Необходимо исключить попадание прямых солнечных лучей на ПДУ.

Для управления 4х трубным фанкойлом, рекомендуем использовать пульт ESC-RC-401 .

Вы можете купить пульт для управления фанкойлом в Москве,

Санкт-Петербурге, Якутске, Краснодаре, Сочи, Майкопе, Крымске и д.р. городах.

Зайдите на страницу Ваш город.

Источник

Пульты управления фанкойлами Carrier

Электронный пульт управления 33TA-01AC типа А и 33TB-01AC типа В для электродвигателей переменного тока фанкойлов Carrier с термостатом отличает компактные размеры и эстетичный дизайн.

  • Тип А — для 2-х трубных фанкойлов с электродвигателем переменного тока АС.
  • Тип В — для 4-х трубных фанкойлов с электродвигателем переменного тока АС и электронагревателем.
  • Тип С — для 2-х трубных фанкойлов с электродвигателем ЕС.
  • Тип D — для 4-х трубных фанкойлов с электродвигателем ЕС и электронагревателем.
  • Новый дизайн с улучшенной эстетикой (3 см толщина)
  • Термостат для фанкойлов с опциональными ЕС электродвигателями обеспечивает 3 конфигурируемые дискретные скорости через сигнал 0-10 В.
  • Индикация LED в двух режимах: «день» и «ночь» (для гостиничных номеров)
  • Энергосберегающая функция 2-х трубной системы для теплового насоса
  • Внешний оконный контакт (отключение фанкойла) или обнаружение присутствия (электронная карта замка двери номера активирует энергосберегающий режим)

На пульте управления фанкойла имеется ручка для выбора требующейся температуры в диапазоне от 10 °C до 30 °C. После установки ручки в выбранное положение поддерживается заданная комнатная температура.

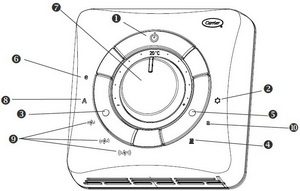

Схема пульта

  1. Кнопка питания
  2. Синий светодиод — работа в режиме охлаждения
  3. Кнопка вентилятора
  4. Красный светодиод — работа в режиме нагревания
  5. Кнопка переключения режимов
  6. Зеленый светодиод — работа в режиме энергосбережения
  7. Ручка регулирования температуры
  8. Желтый светодиод — автоматический регулятор скорости работы вентилятора
  9. Красные светодиоды — скорость работы вентилятора
  10. Желтый светодиод — работа в автоматическом режиме нагревания/охлаждения (только для пульта 33TB-01AC типа В)

С помощью переключателя скорости вращения вентилятора можно установить режим ручного или автоматического регулирования скорости вращения вентилятора.
В режиме ручного регулирования в зависимости от необходимости можно выбрать одну из трех скоростей вращения вентилятора (низкую – среднюю – высокую) или режим энергосбережения.
В режиме автоматического регулирования поддержание требуемой скорости вращения вентилятора осуществляется расположенным в регуляторе микропроцессором таким образом, чтобы поддерживалась заданную уставку температуры в помещении.
В режиме нагревания включение вентилятора осуществляется с задержкой примерно на одну минуту, чтобы из теплообменника или электронагревателей (если установлены) вышло остаточное тепло.

Эта функция предназначена для поддержания температуры не ниже 7 °C в помещениях, которые не используются в течение длительного времени.
При достижении этой температуры пульт управления открывает вентиль и переводит вентилятор в режим высокой скорости вращения. Активация функции защиты от замораживания осуществляется через соответствующий микровыключатель; после активации этой функции она будет действовать даже при установке переключателя регулятора в положение OFF (выключено).

На пульте управления имеется специальный вход, который может быть использован для оконного контакта или датчика движения.
При поступлении такого сигнала (наличие напряжения на контакте клеммной колодки) пульт управления переходит в положение ВЫКЛ. (открытое окно) или режим энергосбережения (пустая комната), в зависимости от конфигурации пульта управления.

Ночной режим и режим затемнения

Если кнопки и ручка регулятора не используются в течение 10 секунд, свет индикаторов тускнеет. Эта функция называется ночной режим. Специальным выбором свечение светодиодных индикаторов можно полностью затемнить (режим затемнения).

Выбрать пульт управления фанкойлом Carrier, получить СКИДКУ и купить пульт с термостатом 33TA-01AC (тип А), 33TB-01AC (тип В) для фанкойла Carrier по лучшей цене в Санкт-Петербурге: (812) 702-76-82.
