Tolstopuz в июле описывал наш «умный деревенский дом» 🙂 и в финале статьи он упомянул, что мы хотим попробовать другой GSM контроллер для дистанционного управления и мониторинга дома. Пару месяцев назад мы это реализовали установив контроллер «GSM контроллер CCU825 в корпусе с креплением на DIN-рейку».

Эти два месяца, мы им активно пользовались и пришло время о нём подробно рассказать и провести маленькое сравнение с предыдущим контроллером «GUARDIAN BM8039D».

А зачем оно надо…?

Для тех, кто не в теме для чего ЭТО нужно, ниже цитата с сайта производителя, описывающая область применения:

Охрана и аудиоконтроль квартир, офисов, гаражей, дач и складских помещений

Управление котлом отопления, поддержание температуры в помещении

Управление шлагбаумом или воротами

Управление внешними исполнительными устройствами

Удаленный контроль параметров

Пультовая охрана и мониторинг

Слежение на картах

Охрана банкоматов, торговых автоматов и т.д.

Удаленное считывание показаний электросчетчиков, теплосчетчиков и т.п. через сквозной CSD канал и RS-232 / RS-485 интерфейс

От себя добавлю, что это устройство замечательно использовать для контроля и управления удаленным (например за 300 км) деревенским домом (немножко о нашей деревне: Посещение Калужской области 19-23 февраля 2016 года).

Собрался в деревню зимой на выходные, а дом холодный да и вообще не известно, есть там 220 или нет. Отправляешь на контроллер команду «включение 220», включается контактор и в ответ, от датчика наличия напряжения, получишь подтверждение наличия 220 вольт. Второй датчик покажет, что УЗО не вырубилось от влажности, а вольтметр проинформирует нас какое напряжение в сети и что оно не 110 вольт, а аж целых 180 🙂 (да-да, с напряжением у нас напряг, так что был куплен стабилизатор Ресанта СПН-9000 (13500Вт) ).

Пока будешь собираться в деревню, можно раз в несколько часов посылать запросы «состояния контроллера» и получать ответы от контроллера. Из этих ответов, мы узнаем: есть ли 220 в доме, какое напряжение в сети, температура в доме и на улице, а так же другие параметры, которые будут реализованы в будущем (например контроль силы тока).

Ниже, я подробно покажу как это выглядит на телефоне.

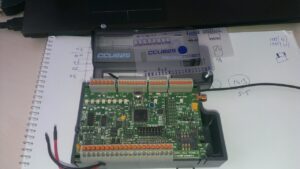

Немного о GSM контроллере CCU825

Подробную информацию по контроллеру, вы сможете почитать на сайте производителя RADS Electronics, а тут я приведу общие сведения.

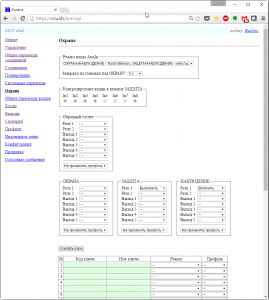

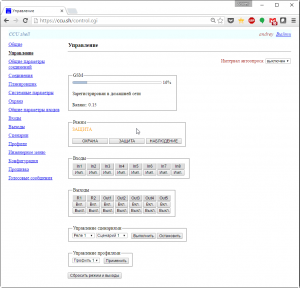

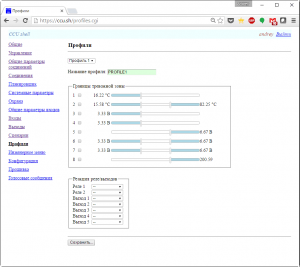

Возможность управления контроллером через Интернет используя WEB интерфейс. Версия прошивки 02.xx (27/10/2015).
Возможность доступа к контроллеру из внешних приложений используя JSON API. Версия прошивки 02.xx (06/04/2016).
Управление контроллером через Viber или Telegram боты. Версия прошивки 2.16 (14/08/2018).
до 16 универсальных аналогово-дискретных входа. Измеряет напряжение в пределах 0-10В. Если вам нужно больше, ставьте делитель напряжения. (8 в базе + 8 дополнительных при использовании платы расширения E01.1. Данные входы можно использовать для разного рода аналоговых датчиков, например: температуры, влажности, освещенности, пожарные датчики, контроля доступа, датчики тока, напряжения и многие другие.)

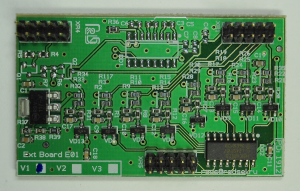

Плата расширения E01.1 (8 входов)

Цифровых входов нет! Если вам нужен, например 1-wire, то тут его нет!
2 реле для управления силовой нагрузкой (В документации указано, что они могут коммутировать 6А и 30В. Это те характеристики, с которыми контроллер проходил сертификацию, но по факту, там стоят достаточно мощные реле (10A 277VAC) и они прекрасно коммутируют 220В. С помощью них, можно управлять контакторами, а уже с помощью контактора включать силовую нагрузку.)
5 выходов типа «открытый коллектор» (Если не хватит 2 реле, можно использовать 5 дополнительных выходов. Они должны использоваться в связке с реле. Ниже пойдет более подробное описание.)
Прямое подключение пожарных датчиков с питанием по шлейфу и автоматическим сбросом питания
Программирование через USB интерфейс

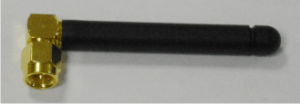

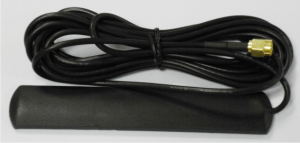

Разъем для GSM антенны SMA (Во время заказа, можно выбрать типа антенны.)

Встроенная батарея LiFePO4 и Встроенное зарядное устройство (зависит от комплектации)
Встроенный контроллер ключейTouchMemory DS1990A (Брелок для считывателя Em-Marine 41xx series)

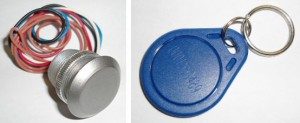

Считыватель Proximity IronLogic CP-Z2L и брелок Em-Marine 41xx series

Встроенные часы реального времени с отдельной батареей (Удобная вещь! Когда тебе приходит СМС с аварией, ты видишь во сколько её РЕАЛЬНО отправили, т.к. бывает, что СМС задерживаются и приходят через несколько часов… но это вопросы к операторам сотовой связи.)
Голосовое / SMS оповещение и управление (Можно управлять контроллером не только используя СМС но и используя голосовое меню набирая в DTMF.)
Автоматический контроль баланса на SIM карте и оповещение при снижении до заданного значения (Очень полезная функция!)
Оповещение об отключении питания, разряде батареи, изменении температуры устройства, вскрытии корпуса
Контроль и управление со смартфонов и планшетов на платформе Android с помощью программы μGuard. В разработке находится версия для iOS (iPhone/iPad).
Аудиоконтроль помещения (Возможность связи через внешнее переговорное устройство по тревоге или через голосовое меню. Микрофон активный RMA-04.)

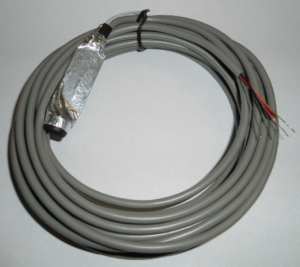

Активный микрофон RMA-04

Ну и так далее… Подробней смотрите на сайте производителя и в документации.

Выходы типа «открытый коллектор»

Хочу сразу затронуть вопрос касаемый выходов «открытый коллектор», т.к. возникли вопросы на эту тему.

Данные выходы, необходимо использовать совместно с реле. При включении выхода, на нём появляется 15В. Эти 15В и нужно подавать на управляющий вход реле, а далее уже всё понятно.

Возникает второй вопрос — какое реле использовать, ведь большинство реле используют для управления 5, 12, 24В и т.д. Ответ оказался очень простой. То напряжение, что указано в характеристиках реле, оно примерное… или среднее, т.е. можно использовать для управления как большее напряжение, так и меньшее. На сколько большее или меньшее, уже нужно выяснять в документации на данное реле.

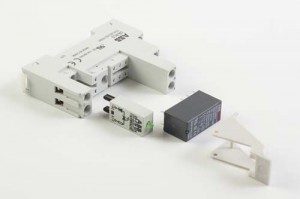

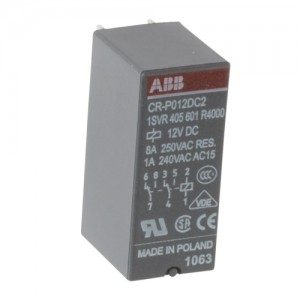

Возьмём для примера реле ABB серии CR-P, модель CR-P012DC2. Данное реле можно установить в розетку серии CR-PLSх.

Если открыть документацию на реле ABB серии CR-P, то мы увидим, что у него большой запас по управляющему напряжению.

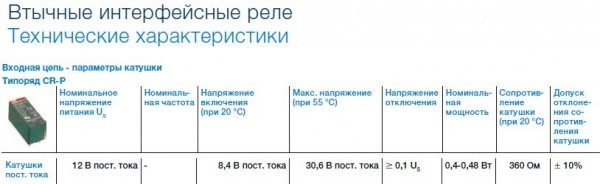

Характеристики реле ABB CR-P012DC2

Это реле как раз и можно использовать.

Описание схемы реализации

На столе был собран макет схемы, которая будет установлена в деревне в силовой шкаф. Был оттестирован основой алгоритм взаимодействия всех компонентов системы. Допиливалось напильником уже в деревне. 🙂

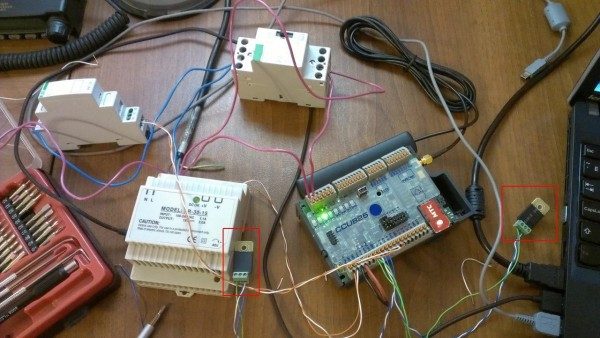

Макет схемы с CCU825 и другими компонентами

Расположение в шкафу

Часть компонентов располагаются в другом шкафу и не видны на фотографии шкафа, но будут отображены на ниже приведенной схеме.

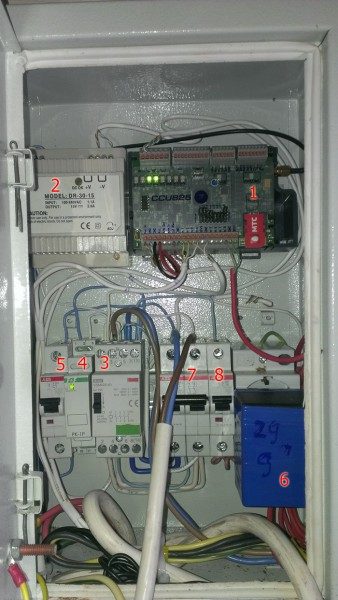

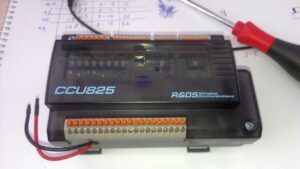

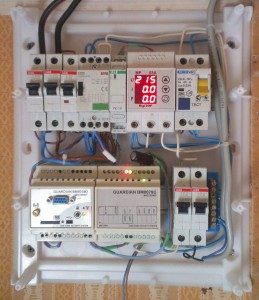

Контроллер CCU825 и все компоненты системы в силовом шкафу

P.S. Не обращайте внимание на силовые кабели находящиеся в хаосе, это временное подключение стабилизатора. 🙂

Схема включения

1 — GSM контроллер CCU825.

2 — Штатные источник питания DR-30-15 с креплением на DIN-рейку. Входное напряжение: 100..240 В, выходное напряжение: 15 В/2 А.

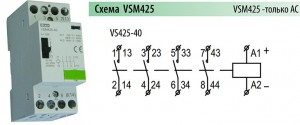

3 — Контактор на 25А х 2 Elko Ep VSM425-40, с ручным управлением. Ручное управление для подстраховки, мало ли автоматика подведёт. Он и подает 220В в дом по команде контроллера. Суммарного коммутируемого тока в 50А вполне достаточно, ведь в деревне на дом выделяемся всего 5 кВт.

Контактор Elko Ep VSM425-40 230V

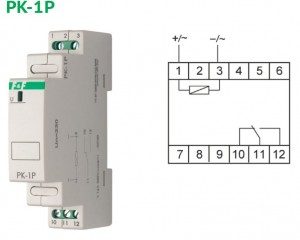

4 — Первое реле с индикацией PK-1P. Если все идет в штатном режиме, то после команды с контроллера, срабатывает контактор и на его выходах появляется 220В. На реле появляется напряжение, загорается зеленая лампочка, а контакты замыкают аналоговую линию в контроллере и приходит СМС с сообщением, что 220В поступает в дом.

Реле с индикацией PK-1P

5 — Автомат на 1А для БП контроллера.

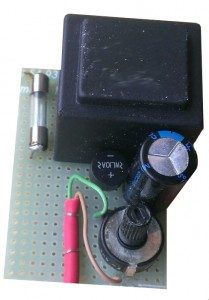

6 — Трансформаторный БП, служащий для измерения напряжения в сети. В нашем случае, данный БП выдаёт при 220В примерно 7.35 VDC. Выход из БП подключается к аналоговому входу контроллера. В контролере, 7.35V преобразовываются в текущее значение напряжения в сети 220В (ниже это будет показано). Собрал данный БП Tolstopuz. Фото ниже, это внутренности БП.

Блок питания для измерения напряжения в сети

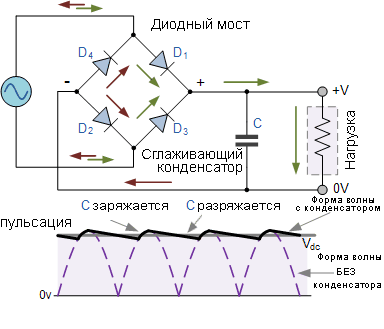

В данной схеме очень важен конденсатор, если его не поставить, АЦП контроллера не сможет корректно рассчитать напряжение и оно будет постоянно прыгать в диапазоне

0 — 9В. Ниже приведен пример того, как будет выглядеть сигнал С и БЕЗ конденсатора.

Сигнал С и БЕЗ конденсатора

6 В, ставим диодный мост (самый простой и маломощный) и небольшую ёмкость (

220 мкф, 16 В).Так как, в схеме нет стабилизатора, то напряжение плавает так же как и на входе. Затем в контроллере было указало, что (например) 6В на входе = 220В в сети, а дальше линейная зависимость.Контроллер не потребляет ток по входу, по этому характеристики всех деталей практические не имеют значений, кроме трансформатора, нужно, что бы на выходе без нагрузке у него не было более 7 вольт при напряжении в сети 230 В.

Можно использовать следующие компоненты:

7 — Основной двухполюсный автомат.

8 — Автомат на 16А для розетки рядом.

9 — Аналоговые термодатчики RTD-03.1. Диапазон измерения: -40..+120°C, точность измерения: 0,5°С.

10 — Устройство Защитного Отключения (УЗО).

11 — Второе реле с индикацией PK-1P. Оно контролирует наличия 220В после УЗО.

Настройка

В нашем случае, GSM контроллер будет выполнять следующие функции:

Контролирует наличие питания контроллера и в случае его отключения/восстановления оповещать по СМС;
Контроль и оповещение по СМС заряда аккумулятора;
Измерение температуры контроллера и оповещение по СМС при достижении пороговых значений;
Постоянный контроль температуры на улице и в доме;
Измерение напряжения в сети 220В;
Включение 220В в доме используя СМС;
Контроль наличия 220В в доме после контактора;
Контроль наличия 220В в доме после УЗО.

Ни каких функций охраны, контроля доступа или автоматической реакции на некие внешние факторы у нас не используются. Хотя данный контроллер, всё это позволяет делать. Например можно настроить реакцию на изменение температуры и включения бойлера или если сработает сигнализация, отправить СМС и включить освещение… возможно множество вариантов!

Для настройки используется конфигуратор идущий в комплекте на CD, также его можно скачать на сайте производителя. В будущем, для настройки, производитель встроит в контроллер WEB интерфейс (появилась прошивка версии 2.x где реализован web интерфейс (27/10/2015)).

Описание настройки будет скорей обзорным, т.к. как мне кажется все пункты меню достаточно ясны без детального объяснения.

Состояние GSM контроллера

В окне состояния мы видим следующие параметры:

Версия ПО, серийный номер и т.д.;
Состояние входов/выходов (также их можно принудительно включить/выключить);
Режим охраны (принудительно можно изменить, нажав соответствующую кнопку);
Баланс на SIM карте;
Уровень сигнала GSM сети.

Общие параметры соединения

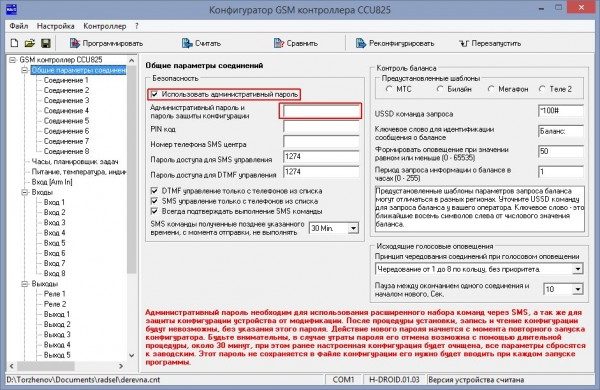

CCU825. Общие параметры соединения.

Все настройки тут понятны. Хочу обратить внимание, что лучше включить функцию «административный пароль» и указать пароль в соответствующем поле. Включение пароля, вам позволит удаленно, используя СМС, менять настройки GSM контроллера.

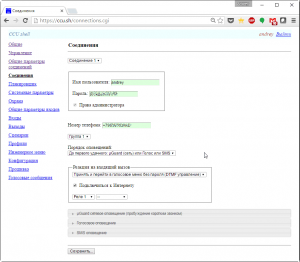

Соединение 1

В данном меню, мы настраиваем сотовые телефоны которые будет иметь право взаимодействовать с контроллером. Таких телефонов (соединений) может быть 8.

Мы настраиваем:

какие виды интерфейсов взаимодействия с контроллером доступны телефону (SMS, DTMF),
что произойдет, если позвонить на контроллер с данного телефона,
какой язык будет использоваться для SMS команд (в данном случае указано, что будет использоваться программа μGuard, но можно использовать и SMS команды на английском или русском языке),
и др.

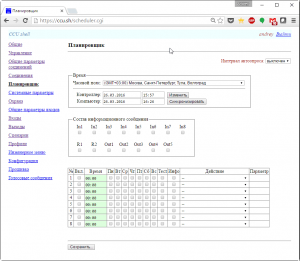

Часы, планировщик задач

В данных настройках, вы можете настроить часы, указать часовой пояс и также настроить планировщик задач.

Планировщик задач, позволяет вам производить различные действия в указанное время. Например: отправлять СМС с состоянием контролера, включать или выключать выходы.

Питание, температура, индикация

В данном окне мы можем видеть:

Текущее состояние питания GSM контроллера;
Состояние аккумулятора;
Текущая температура GSM контроллера;

На ваше указанные состояния, можно настроить пороги СМС оповещения и настроить необходимую реакцию контроллера.

Входы

Мы используем 5 входов:

Вход-1: Аналоговый датчик температуры в доме ( перемычку снять );
Вход-2: Аналоговый датчик температуры на улице ( перемычку снять );
Вход-3: Сухой контакт. Реле контроля наличия напряжения 220В после контактора ( перемычка 2-3 );
Вход-4: Сухой контакт. Реле контроля наличия напряжения 220В после УЗО ( перемычка 2-3 );
Вход-8: Аналоговых вход измерения напряжения 220В ( перемычку снять ).

Входы — общие параметры

Вход 1 (на схеме In1)

CCU825. Вход 1. Датчик температуры в доме.

Указываем необходимые параметры:

Тип входа, термодатчика;
Названия входа;
Метод измерения уровня сигнала;
Текущие значения и пороговые значения измерений;
Реакция на измерения;
И др.

Расположите проверенный градусник рядом с датчиком температуры RTD-03;
Через некоторое время, посмотрите температуру на градуснике;
Полученную температуру введите в окне, которое появится после того, как вы нажмете кнопку К . Данная кнопка расположена справа от текущего значения температуры.

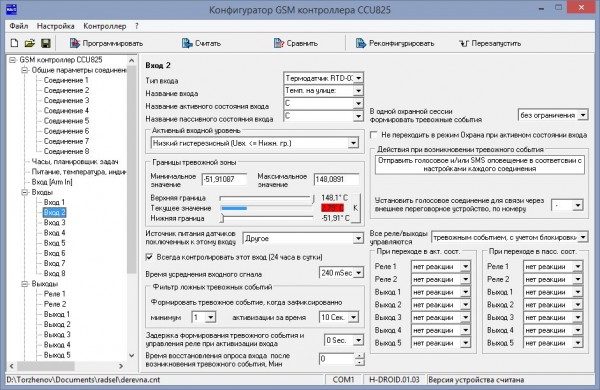

Вход 2 (на схеме In2)

CCU825. Вход 2. Датчик температуры на улице.

Все настройки делаем аналогично как и для входа 1.

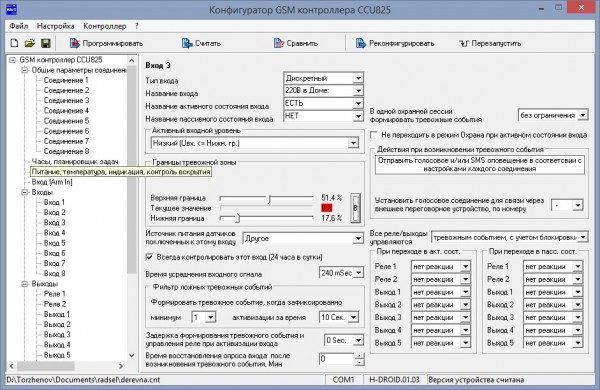

Вход 3 (на схеме In3)

Сухой контакт. Реле контроля наличия напряжения 220В после контактора.

CCU825. Вход 3. Сухой контакт. Реле контроля наличия напряжения 220В после контактора.

С указанными настройками, когда включится контактор (3) и на реле (4) появится 220, придет СМС с оповещением о наличии 220В в доме.

Вход 4 (на схеме In4)

Сухой контакт. Реле контроля наличия напряжения 220В после УЗО.

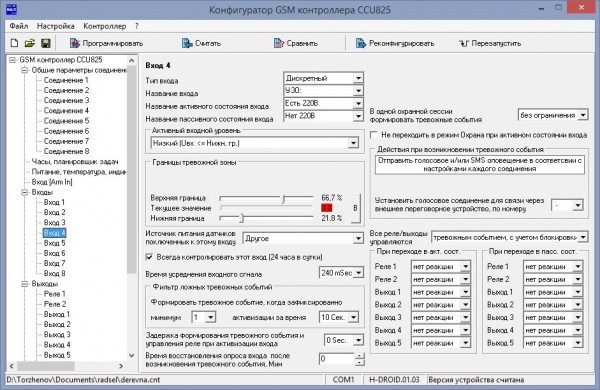

CCU825. Вход 4. Сухой контакт. Реле контроля наличия напряжения 220В после УЗО.

С указанными настройками, когда на реле (11) появится 220, придет СМС с оповещением о наличии 220В в доме после УЗО.

Вход 8 (на схеме In8)

Аналоговых вход измерения напряжения 220В.

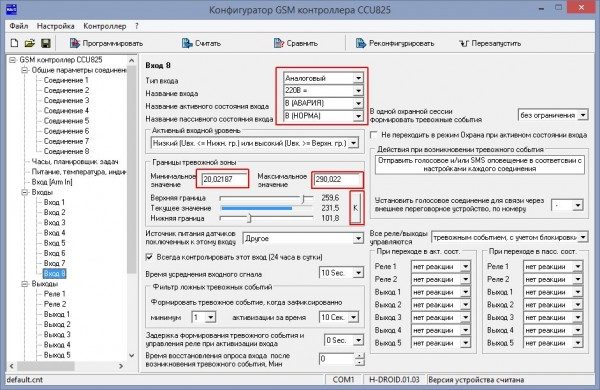

CCU825. Вход 8. Аналоговых вход измерения напряжения 220В

К данном входу, будет подключен самодельный БП 6 (см. схему) для измерения напряжения в сети 220. Он выдает 7,5VDC при 220В.

Настраиваем параметры как указано в данном окне.

Далее берем тестер и измеряем текущее напряжение в сети 220В. И максимально быстро, пока оно не изменилось, вводим измерено значение в окно, которое появится после того, как нажмете кнопку К .

Далее рассчитываем коэффициент, который нам понадобится в будущем, когда вы будете настраивать программу μGuard на Android.

К = U220 / Uvdc, где:

К — коэффициент;
U220 — текущее напряжение в сети 220;
Uvdc — текущее напряжение VDC после БП.

Выходы

В данной схеме используется только один выход — реле 1. В будущем найдётся применение и другим выходам.

Выход 1 (на схеме R1)

Именно это реле включает контактор (3) и подает в дом 220.

Программы μGuard для Android

Программы μGuard позволяет контролировать и управлять GSM контроллером с смартфона и планшета на платформе Android. В разработке находится версия для iOS (iPhone/iPad).

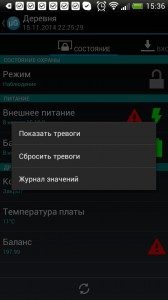

Состояние GSM контроллера CCU825

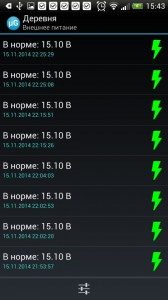

В данном окне мы видим общее состояние контроллера:

Режим охраны (и можем его изменить);
Состояние питания;
Состояние аккумулятора;
Открыт или закрыт корпус контроллера;
Температуру контроллера;
Баланс на SIM карте.

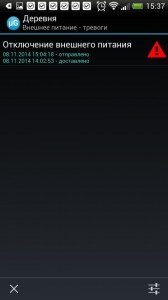

Знак восклицания, говорит о том, что по данным параметрам были тревоги. Можно нажать и подержать палец, появится контекстное меню. В данном меню, можно посмотреть тревоги или сбросить их, а так же посмотреть журнал значений.

Входы контроллера

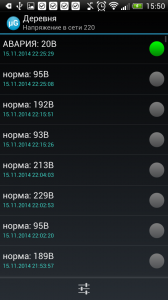

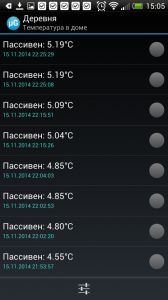

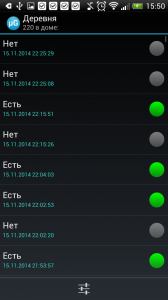

В окне «Входы» мы видим состояния и значения всех входов, который настраивали ранее.

Как и в окне «Состояние» мы можем на интересующем нас входе, нажать и подержать палец и появится контекстное меню, в котором можем выбрать пункт «Журнал значений» и посмотреть как менялись значения входов.

Выходы контроллера

Выход пока только один. Включение 220В в доме.

В контроллере, есть очень удобная функция — подтверждение выполнения команды. Справа от выхода, есть серый кружок, это индикатор состояние выхода. Когда вы, посылаете команду на включение выхода, контроллер после получения команды и включения реле, посылает обратно отчет, что команда получена и выполнена. Только после этого кружок станет зеленый и состояние входа станет «Включено».

Журнал событий

Очень удобная функция. Вы можете в хронологическом порядке, посмотреть все тревоги и события, которые происходили на входах и состоянии контроллера.

Управление с помощью SMS

Если у вас телефон или планшет не на платформе Android, вы можете управлять контроллером с помощью SMS. Можно создать несколько шаблонов (включение 220В, запрос состояния) и в дальнейшем не набирать каждый раз заново команды управления.

Подробно я не буду расписывать SMS команды управления, они очень хорошо расписаны в документации, тут я приведу один пример:

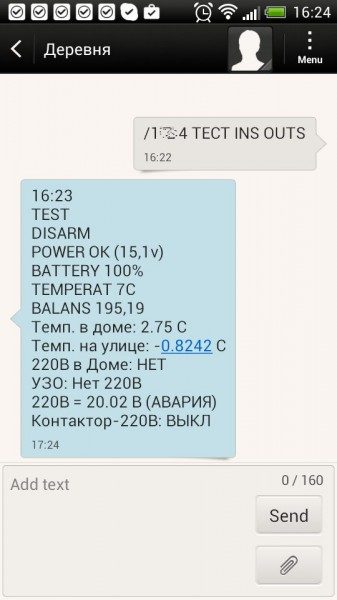

Управление CCU825 с помощью SMS коман

В данном случае я запросил от GSM контроллера его состояние и состояние всех входов и выходов.

Запрос состоит из трех команд:

/1434 — пароль доступа к контроллеру;
ТЕСТ — общее состояние контроллера;
INS — состояние всех входов;
OUTS — состояние всех выходов;

С помощью SMS команд, вы можете удаленно менять любые параметры GSM контроллера. Для этого нужно включить административный пароль, я описывал это выше.

Что дальше?

Пока в планах, весной поставить бесконтактный датчик тока Honeywell CSLA1CF.

Honeywell CSLA1CF, Датчик тока

Может, что то дешевле найду, т.к. данный датчик стоит

Датчик тока

Выше я писал, что хочу установить датчик тока Honeywell, но это «дальше» не настало, кризис, нужно экономить деньги. 🙂 Вместо датчика Honeywell установил датчик фирмы YHDC, модель SCTD010T-50A.

Покупал его на eBay, на сентябрь 2016 года он стоил

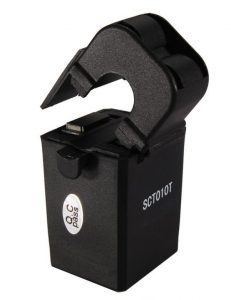

Измеряет до 50А (есть и на больший ток), на выходе DC 0-5В (есть с выходом 0-10В, но не помню, почему взял этот, возможно про другие тогда ещё не знал).

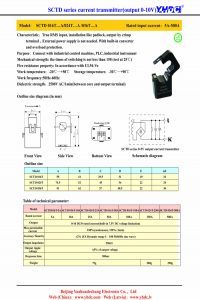

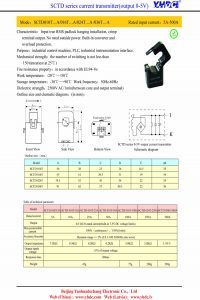

Датчик тока YHDC серии SCTD

Характеристики датчиков

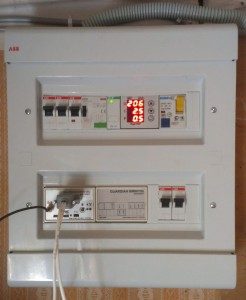

Фото датчика в электрощите

Настройки входа

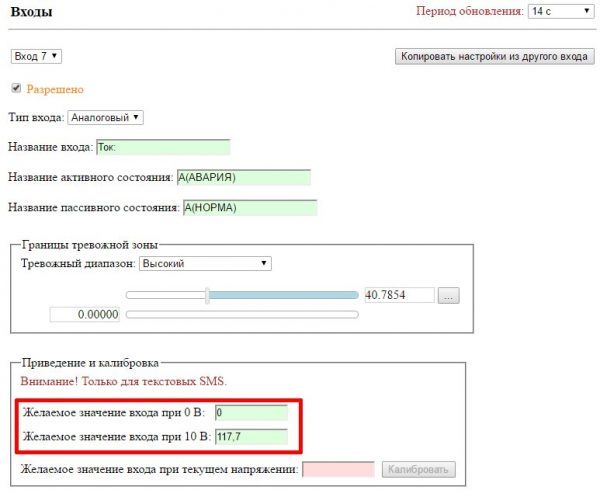

В моём случае настройка (калибровка) входа ниже следующая.

Настройки входа CCU825 для датчика тока

В результате с CCU можно получить график тока

Сравнение с контроллером «GUARDIAN BM8039D»

Уже нет сил писать подробное сравнение с контроллером «GUARDIAN BM8039D», по этому буду краток.

Плюсы GUARDIAN BM8039D по сравнению с CCU825:

Наличие цифрового интерфейса 1-wire. Очень удобно использовать для подключения цифровых термодатчиков (в CCU его пока не планируется реализовывать);
Очень простые SMS команды управления (но тут и минус, они не очень гибкие). Например, что бы включить первый выход, достаточно послать команду L1=1;
Что бы узнать состояние контроллера достаточно на него позвонить. Контроллер сбросит вызов и сразу придет SMS с отчётом;
В состоянии контроллера передает информацию об уровне сигнала в GSM сети. Очень полезная функция для удаленной диагностики проблем!
Клеммная колодка для подключения проводов под «винт». У CCU она «зажимная» и тонкие провода могут вываливаться из них если их задеть.

Минусы GUARDIAN BM8039D:

Дорогой, если собрать конфигурацию аналогичную CCU825 будет дорого и хуже;
Очень плохой штатный БП. Он очень дорогой (

2000 руб), выдаёт малый ток, его часто не хватает, особенно где плохое покрытие GSM сети. Если вам нужны сухие контакты для контроля наличия питания и заряда аккумулятора, заменить его нечем. Есть подходящая модель у Meanwell, но она почему то не продаётся в России;

Отсутствие индикации работы входов / выходов;
Менее удобная настройка;
Значительно менее функциональна программа к смартфону для управления контроллером;
Чисто внешней, значительно хуже и не удобней сделано само устройство (корпус, разъем DM9 для подключения 1-wire, коннекторы и т.д.);
Нет возможности управления через Интернет используя Web интерфейс (27/10/2015);
Нет API позволяющего взаимодействовать с контроллером из других приложений (27/10/2015).

Вкратце всё… что еще вспомню допишу. Будут вопросы спрашивайте в комментариях.

Куда мы дели GUARDIAN BM8039D?

А GUARDIAN BM8039D, Tolstopuz замечательно установил соседям и он там прекрасно работает!

Web интерфейс управления контроллером CCU825 версии 2.x

27 октября 2015 вышел релиз прошивки (версия 2.x) для контроллера CCU с управлением через Интернет используя Web интерфейс.

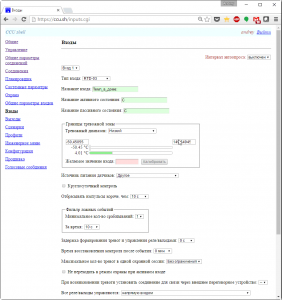

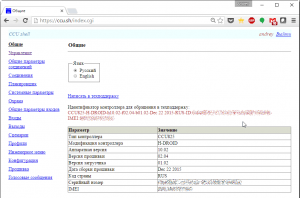

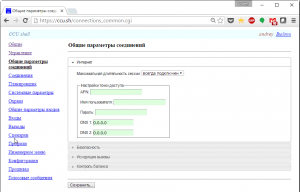

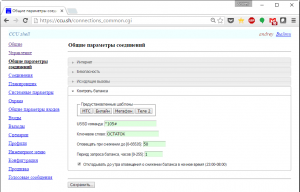

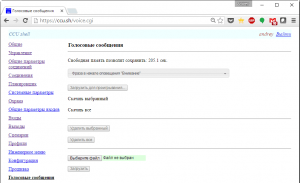

Прошивка постоянно развивается, исправляются ошибки, добавляются функции. Ниже я привёл скриншоты реальных настроек Web интерфейса. На скриншотах уместились не все параметры.

Изменилось и приложение uGuard для Android. В него добавили режим работы через Интернет.

В новой прошивке появилась поддержка JSON API, что позволяет используя данное API получать данные с контроллера и управлять им из своих приложений.

Данное нововведение, позволяет легко интегрировать GSM контроллер CCU825 в существую систему мониторинга и управления.

Пример использования JSON API описан в статье: Строим графики на GSM контроллере CCU825 (06/04/2016)

Язык программирования EXT

Произошла, великая вещь (конечно в контексте GSM контроллера CCU 🙂 ). Разработчик контроллера RADS Electronics, добавила в новую аппаратную версию контроллера CCU825 (12.xx ) поддержку языка программирования EXT (собственная разработка).

Что это даёт? Даёт это очень много! Теперь вы не ограничены рамками web интерфейса контроллера для описания логики/алгоритма работы контроллера. Используя язык программирования EXT, вы можете описывать полностью свою логику (правила) работы контроллера, обработки событий (изменения состояние входов/выходов), управления исполняющими устройствами (включение насоса, бойлера и т.д.). Всё зависит от вашей фантазии!

Сам я его не пробовал, т.к. у меня старая аппаратная версия контроллера, но судя по приведенным примерам использования и описанию языка EXT, там ни чего сложного нет (конечно нужно иметь минимальный опыт программирования).

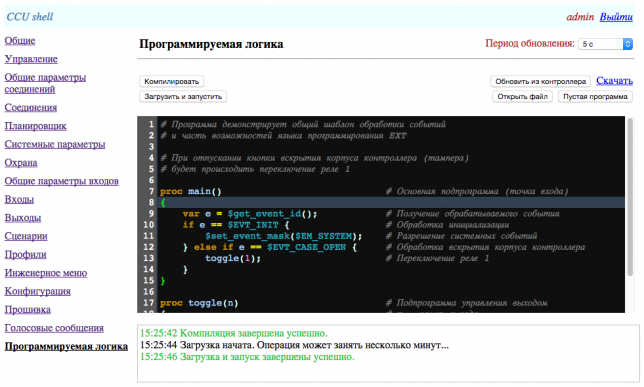

CCU825 web интерфейс загрузки EXT программы

Описание языка программирования EXT и новые прошивки можно скачать с сайта производителя.

Источник
