Подружим ЦЗ и сигнализацию

Согласно отзывам автовладельцев, подключение сигналки к центральному замку – занятие ответственное и в то же время хлопотное. Выполняя эту операцию, допустить ошибку легко, а последствия могут быть очень негативными. В лучшем случае выйдет из строя блок управления ЦЗ (300 — 400 рублей), а что будет в худшем случае, мы не рассматриваем. Не удивительно, что вероятность совершить ошибку очень высока: сигнализации бывают разных видов, а блоки управления замком тоже могут быть разных типов. Всё это мы подробно рассмотрим дальше, но всё равно, выполняя подключение, полагайтесь на здравый смысл. Не уверены – не подключайте.

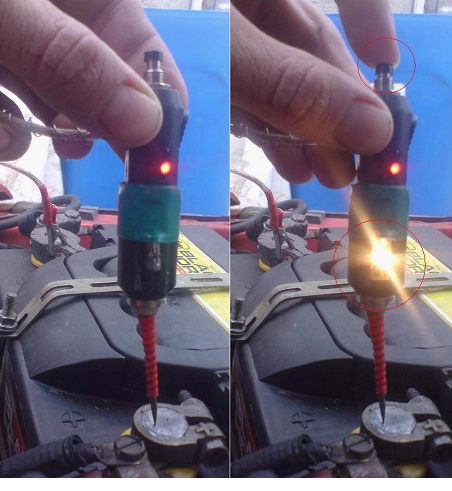

Для проведения работ, о которых говорится дальше, понадобится лампа-контролька на 12 Вольт. Известно, что использовать такие пробники в современных авто нельзя. Но мы будем производить замыкание сигнального кабеля на «массу» или на «плюс», а сопротивление диодного пробника для этого оказывается слишком большим. Если следовать инструкции, ничего «спалить» не получится. Мы будем просто подавать отрицательное или положительное напряжение на управляющий шнур.

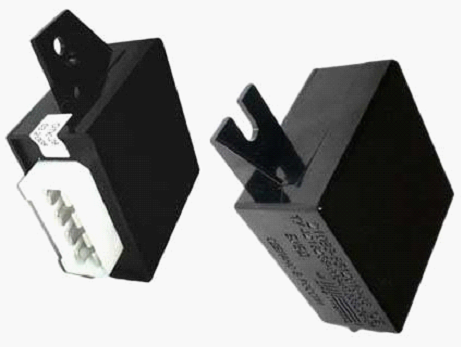

Разновидности блоков управления ЦЗ

Центральный замок устроен просто – единый блок управляет электромагнитами, установленными в дверях. Сам этот блок может находиться в передней двери (автомобили «Хонда»), но чаще он установлен под капотом. На рисунке показан внешний вид блока, применяемого в автомобилях «ВАЗ»:

К разъёму идут разные проводочки, в том числе питание и масса. Но всегда есть два провода, которые являются сигнальными.

Классификация блоков управления ЦЗ:

  1. Управление отрицательным импульсом. Замыкаем один из сигнальных проводов на массу – замки принудительно запираются. Замыкаем на массу второй провод – открываются;
  2. Управление положительным импульсом. То же, что «1», но подавать на каждый провод нужно «+12 В»;
  3. Управление переменной полярностью. Один из сигнальных контактов нужно замкнуть на массу, на второй подать «+12 В», и тогда замки откроются. Если полярность поменять – закроются. Но когда напряжение (0 либо 12 В) подают на каждый контакт в отдельности, не происходит ничего.

Перед выполнением работ неплохо бы узнать, какой тип управления используется блоком. Для случая «1» контрольку подключают к массе и проверяют провода по очереди. Если нужен положительный импульс (случай «2»), контрольку подцепляют уже к «плюсу». Используя этот метод, вы найдёте оба сигнальных контакта. Для третьего случая всё будет несколько сложнее.

Итак, вы уверены, что используется управление переменной полярностью. Для поиска сигнальных проводков выполняют действия:

  1. Пробник на основе светодиодов подключаем к «массе». При закрытии замков на одном из «важных» контактов разъёма диод должен гореть, на втором – гаснуть (или не гореть всё время);
  2. Подключаем пробник к положительному напряжению. На первом из найденных контактов светодиод горит, но уже в момент открывания замка. На втором в этот момент – кратковременно гаснет или же, не горит всё время;
  3. Необходимо заметить, что выполняют проверку только в процессе отпирания или закрывания. В остальное время пробник может реагировать как угодно.

Надеемся, принцип понятен. Проводить поиск придётся долго, проще сразу найти схему разъёма БУ ЦЗ.

Заметим: к замку последнего из рассмотренных классов не подключается сигнализация, оборудованная сигнальными выходами без реле.

Это невозможно в принципе. Можно самостоятельно изготовить блок, содержащий реле и всю необходимую «обвязку». Но такой вариант мы не упоминаем.

Подключение сигналки к ЦЗ

Прежде всего, ответим на вопрос, а зачем мы подключаем сигнализацию к замку, и что хотим получить в результате? Управлять ЦЗ, как было выяснено, можно при помощи двух сигнальных кабелей. Это будет использовано дальше: автоматика получит возможность менять состояние замков, отпирая или закрывая их по мере надобности. Каждая сигнализация имеет выходы, предназначенные для управления ЦЗ. Есть выход на открывание и на запирание.

ЦЗ управляется постоянной полярностью

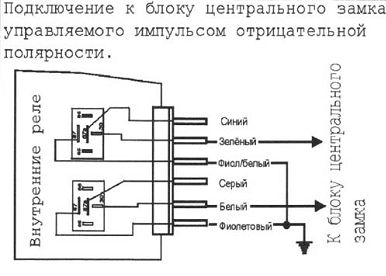

Итак, мы рассматриваем разновидность замка, обозначенную в первой главе цифрой «1». Выходы сигналки, предназначенные для ЦЗ, могут быть силовыми или сигнальными. В первом случае речь идёт о реле отпирания и реле закрывания, и тогда подключение выполняют согласно схеме:

Зелёный кабель, идущий от разъёма сигнализации, отвечает за запирание (LOCK), белый – за открывание, и поэтому верхний по схеме узел – это реле запирания. Нормально разомкнутые контакты здесь подключены к массе, общие контакты – к сигнальным проводам ЦЗ. Как найти и распознать эти провода, говорилось выше.

Важно знать следующее. От разъёма блока ЦЗ проводки не отрезаются, просто к ним подключаются белый и зелёный кабели, указанные в схеме. Кстати, выходами сигнализации могут являться не «ноги релюшек», а слаботочные сигнальные выводы. Если используется отрицательная полярность, то всё понятно, а если «комбинированная» – устанавливайте диоды («стрелка» должна идти к разъёму сигналки).

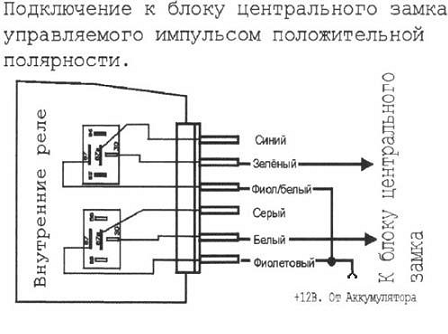

Выше рассмотрено, как подключить замок, управляемый отрицательным импульсом. Если говорить о другом типе ЦЗ, имеющем номер «2», схема будет отличаться не сильно:

В отличие от первого варианта, нормально разомкнутые контакты здесь подсоединены к «плюсу», а не к массе. Верхняя релюшка – запирающая, нижняя отвечает за открывание. И так же, как в первом случае, вместо реле могут использоваться сигнальные выводы. Но тогда, диоды должны «указывать» на разъём ЦЗ.

ЦЗ управляется переменной полярностью

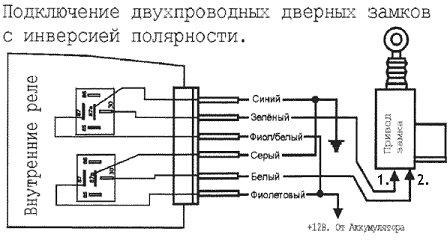

Замок, управляемый переменной полярностью, подключить сложнее всего. Сразу приводим схему, из которой ясно, что блок сигнализации должен содержать реле (верхнее реле здесь – запирающее):

Два провода, ранее идущие от разъёма БУ ЦЗ к исполнительным механизмам, должны идти к разъёму сигнализации (к «средним» контактам). Главное – не перепутать их между собой. Срабатывание верхнего реле должно приводить к закрыванию, а не наоборот.

Перечислим особенности третьей схемы:

  1. На провод «1.» в момент закрывания идёт «плюс», на второй провод – «минус»;
  2. В момент принудительного отпирания – всё наоборот: провод «1.» оказывается на массе, на провод «2.» идёт «+12 В»;
  3. После проведения монтажа, с разъёмом БУ ЦЗ провода «1.» и «2.» уже не контактируют. В этом и есть основной недостаток (штатное соединение приходится разрывать).

Отметим, что управление ЦЗ методом «переменной полярности» применяется только в автомобилях из США. Да и то, не во всех. А сигнализаций, оборудованных не реле, а слаботочными управляющими выводами, сейчас практически не выпускают. Так что, есть большая вероятность всё подключить, как надо. Желаем успеха.

Центральный замок Volkswagen, пневматика

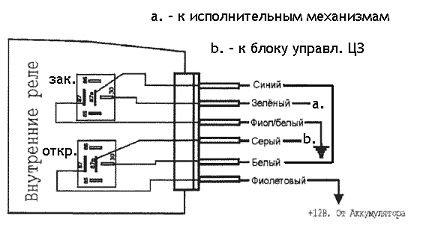

На самом деле, у нас не был рассмотрен ещё один тип ЦЗ – пневматические, или вакуумные замки. Ими управляют при помощи одного кабеля, а не двух. Управляющий провод можно обнаружить в багажнике (возле компрессора), под задним сиденьем и так далее. При открывании на проводе будет «плюс», при запирании он подключен к массе. Найденный управляющий шнур придётся разрезать. К сигналке подключают обе части шнура (подробности рассмотрены дальше).

Приводим пример подключения сигнализации:

  • Отпирающий НР – к «+12 В»;
  • Закрывающий НР – на массу;
  • Отпирающий НЗ – к той части шнура, которая идёт к БУ ЦЗ;
  • Закрывающий НЗ – к «общему» лепестку реле отпирания;
  • «Общий» лепесток закрывающего реле – ко второй половинке шнура (к исполнительным механизмам).

Надеемся, вопросов тут не возникнет. Но всё же, на всякий случай мы откроем комментарии.

В завершение, отметим и ещё раз подчеркнём, что любые монтажные работы выполняют с отключенной минусовой клеммой.

Речь идёт о клемме аккумулятора, питающего электросеть. Прокладывая новый кабель, используйте термостойкие изолирующие трубки либо изоленту. Всё оборудование, установленное в автомобиле, находится в агрессивной среде. Об этом необходимо помнить.

Сигналка управляет механизмами ЦЗ

Источник

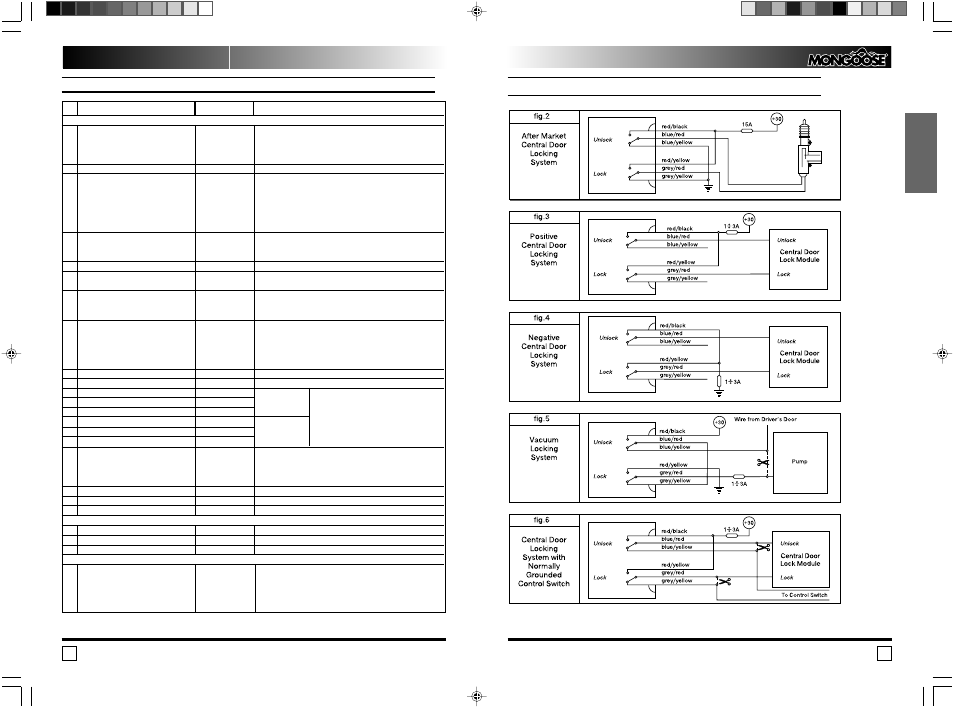

Central door lock system connection diagrams, Moдель: tt2, Назначение проводов и разъемов центрального блока – Инструкция по эксплуатации Mongoose TT2

Страница 3

Car Alarm System MONGOOSE TT2.

Central Door Lock System Connection Diagrams

Назначение проводов и разъемов центрального блока.

Основной 20 контактный разъем

Подключить к красному проводу звукового излучателя, черный

провод звукового излучателя подключить к корпусу автомобиля.

При использовании стандартной сирены подключить к

положительному входу сирены.

Подключить к + питания пейджера.

Выход состояния (программируемый).

В зависимости от выбранного режима на выходе будет появляться

Режим работы выхода задается

При дистанционном отпирании багажника в режиме охраны вход

будет отключен, а через 10 секунд после закрытия багажника

Выход отпирания багажника “-”300 мА

Подключить к обмотке внешнего реле управления замком багажника.

Подключить к проводу, на котором +12В появляется при включении

зажигания и не пропадает при включении стартера.

С программируемой функцией учета задержки салонного света

Учет задержки включается функцией 1-7 в таблице

Вход управления центральным замком “-” Коричневый/черный Подключить к выходу 5-проводного электропривода замка двери,

с программируемой функцией постанов-

на котором «-» появляется в положении «открыто» и исчезает в

Режим работы входа задается функцией 1-1 в таблице установочного

Надежно подключить к кузову автомобиля.

+12 В, Пр. 15А. Подключен к красному проводу питания силовых цепей.

Режим работы входа выбирается

2. Предупреждение о не выключенном освещении. (

проводу питания габаритов).

Подключить к проводу питания фонарей).

Подключить к «+» аккумулятора).

Подключить к проводу питания фонарей).

Разъем для подключения внешних компонентов сигнализации

Вход кнопки аварийного отключения

Два входа для 2-зоновых датчиков

Провода, выведенные через боковое отверстие центрального блока

Дополнительный канал поддержки

Коричневый/черный Подключить к обмотке дополнительного реле для подачи питания в

зажигания/турбо таймера («-» 300мА)

цепь зажигания при постановке на охрану с заведенным двигателем

и включении режима турбо таймера.

выходе задается командой пульта управления при включении

Подключить к актуаторам замков дверей или к
центральному замку автомобиля в соответствие
с его конструкцией. См. Схемы подключения к
центральному замку.

Источник

Подключение центрального замка

Наличие ЦЗ в авто значительно повышает уровень комфорта. Подобной функцией комплектуется подавляющее большинство современных автомобилей. Остальным водителям остается устанавливать ЦЗ своими руками. Рассмотрим, как подключить центральный замок, а также установку простейшего дистанционного управления.

Принципиальное отличие основных видов ЦЗ

Настоятельно рекомендуем оставить решение проблем, связанных с электричеством, если вам не известен принцип работы и предназначение подключаемых элементов питания. Подключение ЦЗ не является исключением из этого правила.

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

  • ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
  • пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

  • с управлением плюсовым потенциалом;
  • с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

  • S41 – концевик, расположенный у личинки замка водительской двери. При повороте ключа на отпирание либо запирания на блок ЦЗ коротко (порядка 1 сек.) подается минусовой потенциал.
  • S42 – концевик пассажирской передней двери.
  • M18, M19, M20, М32 – активаторы в дверях. М41 – замок запирания лючка бензобака, М60 – сервопривод багажника; Для работы сервоприводов достаточно 2 провода, которые называются силовыми. Разница потенциалов на этих проводах запускает двигатель, передвигающий тягу замка. В зависимости от того, на каком из проводов будет -, а на каком +, моторчик будет крутиться в одну либо другую сторону. Третий провод (сине-черный) необходим штатной сигнализации для контроля состояния замков.
  • К37 – блок управления ЦЗ. Для работы блоку обязательно необходимы постоянный + и масса. С пассажирских актуаторов к блоку приходят два сигнальных провода (бело-коричневый и коричневый). В незадействованном режиме на них небольшой положительный потенциал. Появление на одном из проводов минуса провоцирует закрытие, на втором – открытие. Именно этот минусовой сигнал определяет – управляется ЦЗ по минусу либо по плюсу. В зависимости от того, на каком из проводов появляется -, блок подает напряжение нужной полярности на силовые провода.

Именно так работает простейший ЦЗ, который даже не реагирует на то, открыта водительская дверь либо закрыта. Простейший блок управления центральным замком работает по схеме двух 5-проводных реле. Предлагаем посмотреть видео, на котором подробно рассказан принцип работы и способ подключения двухпроводных активаторов.

Как реализовать дистанционное управление

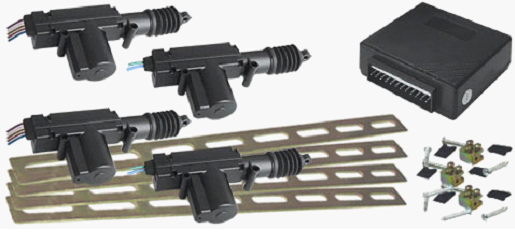

Привлекающий своей низкой стоимостью блок ДУ с Aliexpress в последнее время завоевал большую популярность. С помощью блока такого типа вы можете подключить дистанционное управление к штатной системе либо оснастить авто ЦЗ своими руками, предварительно купив 4 двухпроводные активаторы. Разумеется, ни о какой защите автомобиля от угона речи идти не может. Столь бюджетный блок управления центральным замком может выполнять только сервисную функцию.

Нажатие кнопки на брелке заменяет физический поворот ключа в личинке замка для отпирания и запирания авто. Принимая сигнал, блок управления подает напряжение на силовые провода. За работоспособность блока и замков авто отвечает всего 6 проводов:

  • постоянный +, защищенный предохранителем (в нашем случае — 15А);
  • масса;
  • 2 силовые провода, идущие на сервомоторы;
  • 2 управляющие провода.

Остальные провода подключаются для световой сигнализации, доводчиков стекол и т.д.; отдельно можно запитать открытие багажника либо лючка бензобака.

Рассматриваемый блок может быть внедрен не только в штатную систему с управлением по минусу либо плюсу, но и в ЦЗ с вакуумным приводом. В комплекте с блоком ДУ идет инструкция, позволяющая подключить систему параллельно штатному блоку ЦЗ. В таком случае работоспособность заводского блока управления сохраняется.

Подключение

Схема центрального замка для подключения универсальных двухпроводных актуаторов.

Плюсовой провод можно протянуть непосредственно от АКБ, установив предохранитель на 15А как можно ближе к батарее, либо взять от защищенной цепи в блоке предохранителей. Потребление тока зависит от мощности и количества сервоприводов ЦЗ. Рекомендуем прочитать, как рассчитать номинал предохранителя. Массой может послужить любой болт, прикрученный к кузову автомобиля.

Если вы подключили провода, но при нажатии кнопки «закрыть» активаторы открывают замки, поменяйте местами силовые провода (в нашем случае – белый и бело-черный).

С блока дистанционного управления ЦЗ для отпирания/закрытия багажника выходит синий провод, на котором при нажатии клавиши появляется «минус». Подключить багажник можно при помощи дополнительного 4-контактного реле. Как подключить реле, наглядно показано на видео. При подключении коричневого провода постановка и снятие автомобиля с охраны будет сопровождаться морганием габаритов либо поворотных фонарей. Зеленый провод – управляющий сигнал для доводки стекол. После закрытия дверей авто на него порядка 30 секунд подается напряжение, что достаточно для поднятия стекол даже из полностью опущенного положения.

Внимательно отнеситесь к соединениям и изоляции проводов. Не приступайте к подключению без понимания электрической схемы и принципа работы ЦЗ на вашем автомобиле. Неправильная установка центрального замка своими руками чревата риском возгорания авто. Надеемся, предоставленные видео помогут ответить на оставшиеся вопросы по установке центрального замка с дистанционным управлением.
