Clima mli схема подключения терморегулятор orbis

Комнатный термостат (терморегулятор) ORBIS CLIMA MLI регулирует температуру воздуха посредством газовой мембраны. Работа этого терморегулятора основана на газовом расширении, которое управляет мембраной, благодаря чему он быстро и точно реагирует на изменения температуры воздуха в помещении и при необходимости включает или выключает обогреватель. Неоходимая температура задается плавно с помощью колесика в диапазоне от +5 до +30 &degС. К терморегулятору ORBIS CLIMA MLI можно подключить несколько обогревателей суммарной мощностью не более 2,2 кВт. Имеется кнопка Вкл/Выкл и индикаторная лампочка.
Также данный терморегулятор может использоваться в системах кондиционирования.

1. Термочувствительный элемент: Газовая мембрана
2. Максимально допустимая сила тока (мощность) подключаемых приборов: 10 А (2,2 кВт)
3. Регулируемая температура: от +5°С до +30°С
4. Точность измерения температуры: ±1°С
5. Класс защиты: IP20
6. Габаритные рамеры: 83,5 мм x 83 мм x 39 мм
7. Вес:

100 г
8. Гарантия: 36 месяцев
9. Производитель: ORBIS (Испания)
10. Особенности: кнопка «Вкл/Выкл», индикация работы.

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

Комнатный термостат ORBIS CLIMA MLI неоходимо устанавливать на стене. Рекомендуемая высота установки 1,5 м. Место для установки термостата должно быть выбрано таким образом, чтобы он не находился под прямым действием сквозняков, солнечных лучей, влажных потоков воздуха, источников тепла или холода. Также нежелательно устанавливать термостат за мебелью или за шторами, т.к. должно быть обеспечено свободное движение воздуха вокруг него.

Схема подключения 1 (общая)

Схема подключения 2 (для инфракрасных обогревателей)

Источник

Руководство Orbis Clima MLI Термостат

Требуется руководство для вашей Orbis Clima MLI Термостат? Ниже вы можете просмотреть и загрузить бесплатно руководство в формате PDF. Кроме того, приведены часто задаваемые вопросы, рейтинг изделия и отзывы пользователей, что позволит оптимально использовать ваше изделие. Если это не то руководство, которое вы искали, – свяжитесь с нами.

Ваше устройство неисправно, и в руководстве отсутствует решение? Перейдите в Repair Café для получения бесплатных ремонтных услуг.

Руководство

Рейтинг

Часто задаваемые вопросы

Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.

Что такое мертвая зона термостата? Проверенный Многие современные термостаты имеют мертвую зону. Если температура отклоняется менее чем на 4 ° C от заданной, система не будет нагреваться или охлаждаться. Эта так называемая мертвая зона термостата предотвращает слишком частое включение и выключение системы, экономя электроэнергию.

Это было полезно ( 1009 ) поделиться

В каком месте лучше всего установить термостат? Проверенный Лучшее место для термостата — примерно 1,5 метра над землей. Никогда не ставьте термостат рядом с батареей отопления или другим теплоизлучающим оборудованием или под прямыми солнечными лучами. Выбирайте комнату, которая используется часто. В большинстве случаев это гостиная.

Это было полезно ( 592 ) поделиться

Присоединиться к беседе по данному изделию

Roman Hradnansky 01-10-2021
Подключил, по нему ток идет, свет не горит и обогреватель у меня не запускается

ответить | Это было полезно ( 0 ) (Translated by Google)

Источник

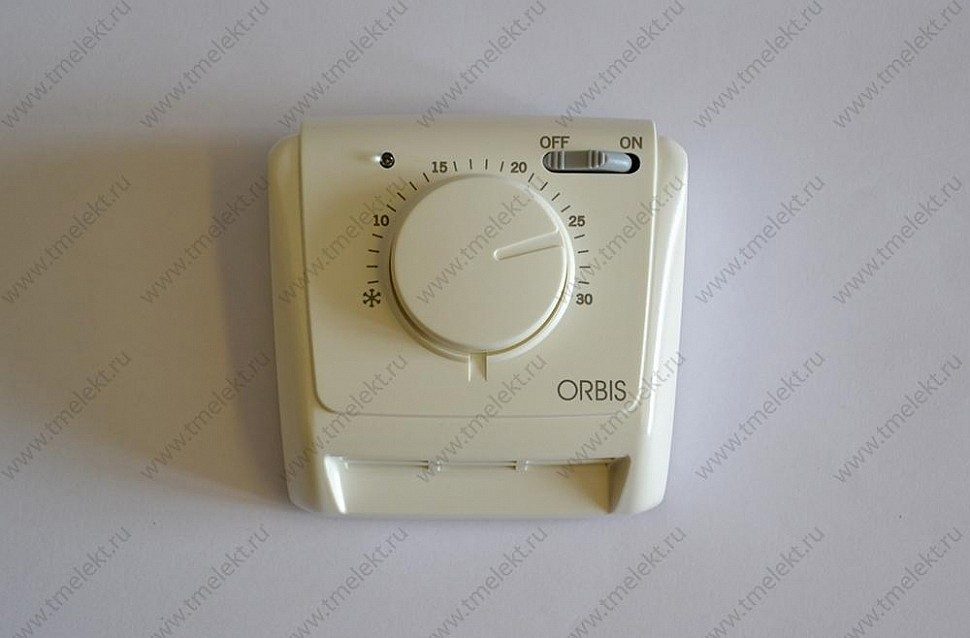

Терморегулятор ORBIS Clima MLI

Терморегулятор ORBIS Clima MLI

Другие обзоры товаров

Напольный монтажный набор ЗЕБРА

Напольный монтажный набор ЗЕБРА для нагревателя ЭВО-300 WF, теплый пол . Комплект рассчитан.

ЗЕБРА ЭВО-300 ПГК «мат»

ЗЕБРА ЭВО-300 ПГК «мат» (ПГК – плоский греющий кабель) – ультратонкий ленточный.

Наши услуги

Монтаж электрической системы отопления «теплый пол»

Услуги по монтажу и подключению теплого пола актуальны в пределах Свердловской и Челябинской.

Монтаж электрической системы отопления «греющий потолок»

Услуги по монтажу и подключению греющего потолка актуальны в пределах Свердловской и.

Испанский терморегулятор ORBIS Clima MLI для систем отопления и кондиционирования. Это простое устройство, которое имеет встроенный выключатель и индикаторную лампочку. По способу установки и принципам работы он практически не отличается от ORBIS Clima ML, но имеет очень важные особенности, которые необходимо обязательно учитывать.

Назначение терморегулятора ORBIS Clima MLI

ORBIS Clima MLI – механический терморегулятор предназначен для контроля изменений теплового состояния внутри помещений, сигнализирования о работе или отключении системы, а также для поддержания заданных температурных параметров. Работа терморегулятора основана на принципе газового расширения, на которое реагирует специальная мембрана.

Технические характеристики ORBIS Clima MLI

  • Тип терморегулятора – механический.
  • Тип монтажа – накладной.
  • Программируемый режим – нет.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность нагрузки, max – 2200 Вт.
  • Ток нагрузки, max – 10 A.
  • Диапазон регулирования температуры – 5–30 °С.
  • Погрешность регулирования – ±1 °С.
  • Встроенный датчик температуры – да.
  • Выносной датчик температуры – нет.
  • Степень защиты – IP 20.
  • Цвет – белый.

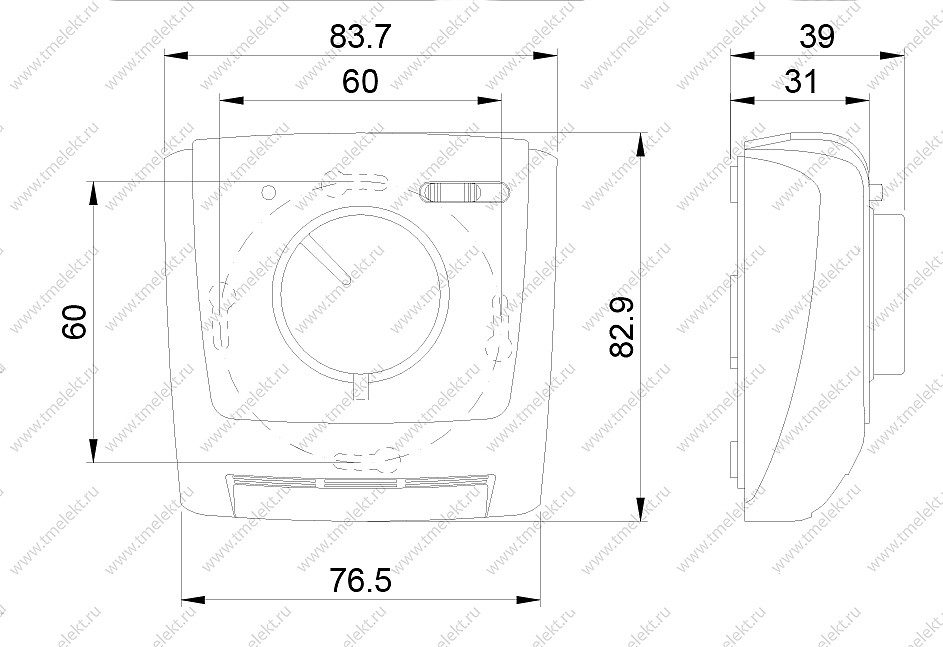

  • Габаритные размеры – 84 х 83 х 31 мм.
  • Вес брутто – 137 г.
  • Гарантия – 1 год.
  • Страна производитель – Испания.

Отличительные особенности ORBIS Clima MLI от ORBIS Clima ML

  • Наличие выключателя (OFF/ON), который позволяет использовать терморегулятор ORBIS Clima MLI для сезонного запуска или отключения системы пленочного инфракрасного отопления. К примеру, очень удобно отключить систему в комнате на летнее время, просто щелкнув выключателем термостата.
  • Наличие светового индикатора делает более удобным контроль работы системы. Если пленочные электронагреватели работают, индикатор на терморегуляторе ORBIS Clima MLI загорается. При выключении отопления (пленки не работают) индикатор гаснет.
  • Устройство предназначено для относительно небольших токовых нагрузок (до 10А), что на треть ниже, чем у ORBIS Clima ML (16А). Поэтому мы не рекомендует устанавливать терморегулятор ORBIS Clima MLI напрямую при подключении отопительных или охладительных приборов мощностью более 1,5 кВт (это нагрузка свыше 7А). При монтаже систем большей мощности необходимо использовать модульный контактор.

Особенности установки ORBIS Clima MLI

Высота крепления терморегулятора ORBIS Clima MLI 1,0-1,2 м от пола. Не рекомендуется устанавливать прибор:

  • вблизи дверей и окон, а также там, где могут быть сквозняки;
  • внутри мебели (шкафов и других конструкций);
  • в месте попадания прямого солнечного света;
  • возле приборов отопления и нагрева (в том числе батарей отопления, плит и конвекторов).

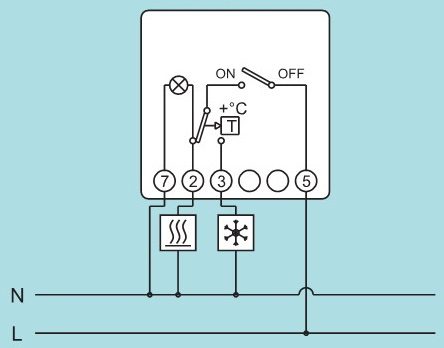

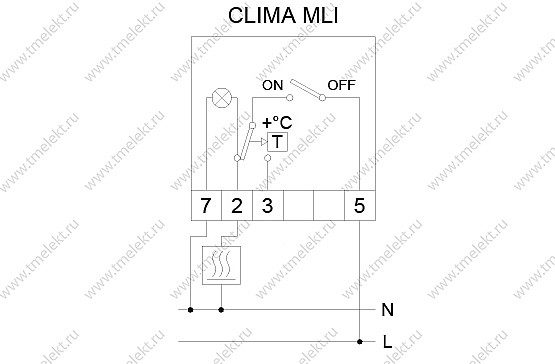

Схема подключения ORBIS Clima MLI для теплого потолка

Для подключения ORBIS Clima MLI в систему отопления греющий потолок используются контакты 5, 2 и 7.

  • На контакт 5 подключается фазный провод L.
  • С контакта 2 фаза L подается к пленочным электронагревателям.
  • На контакт 7 подключается нулевой провод N для работы лампочки индикации нагрева (При включенном нагреве загорается индикатор).
  • Нулевой провод N к пленочным электронагревателям идет напрямую от силового электрощита.

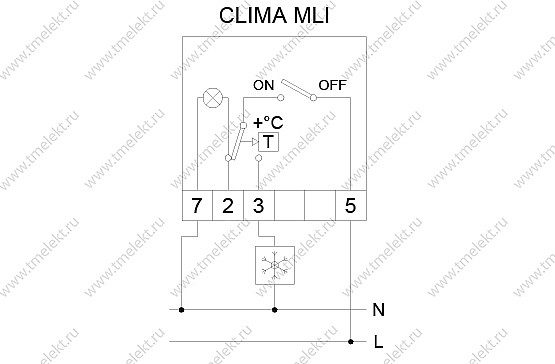

Схема подключения ORBIS Clima MLI для кондиционера

Для подключения ORBIS Clima MLI в систему кондиционирования используются контакты 5, 3 и 7.

  • На контакт 5 подключается фазный провод L.
  • С контакта 3 фаза L подается к кондиционеру.
  • На контакт 7 подключается нулевой провод N для работы лампочки индикации охлаждения (При включенном охлаждении индикатор гореть не будет, лампочка загорается только когда охлаждение выключено).
  • Нулевой провод N к кондиционеру идет напрямую от силового электрощита.

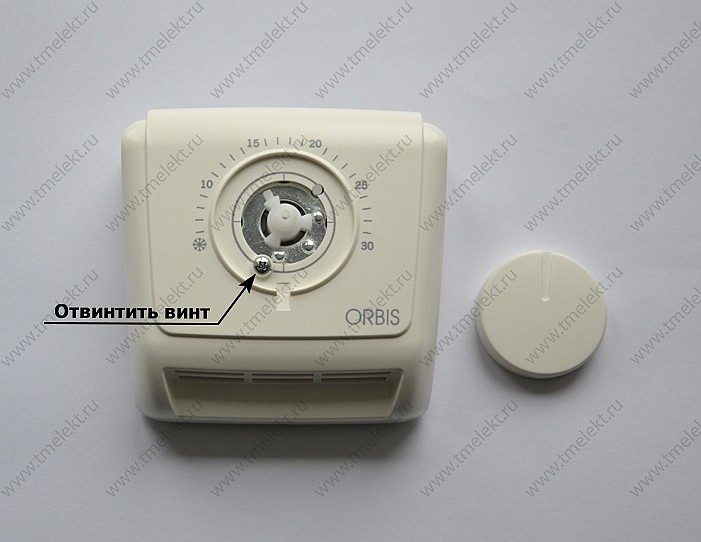

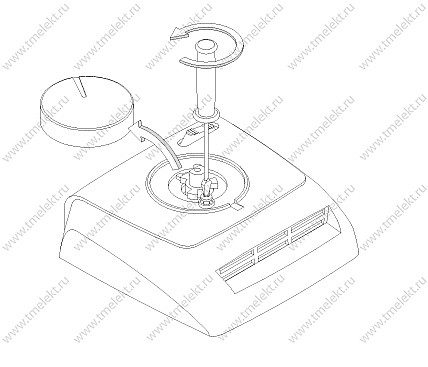

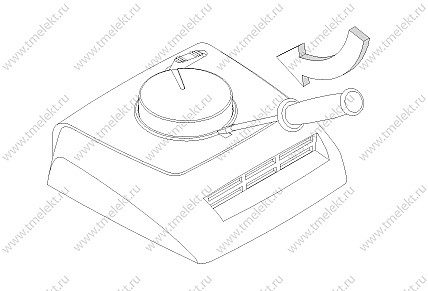

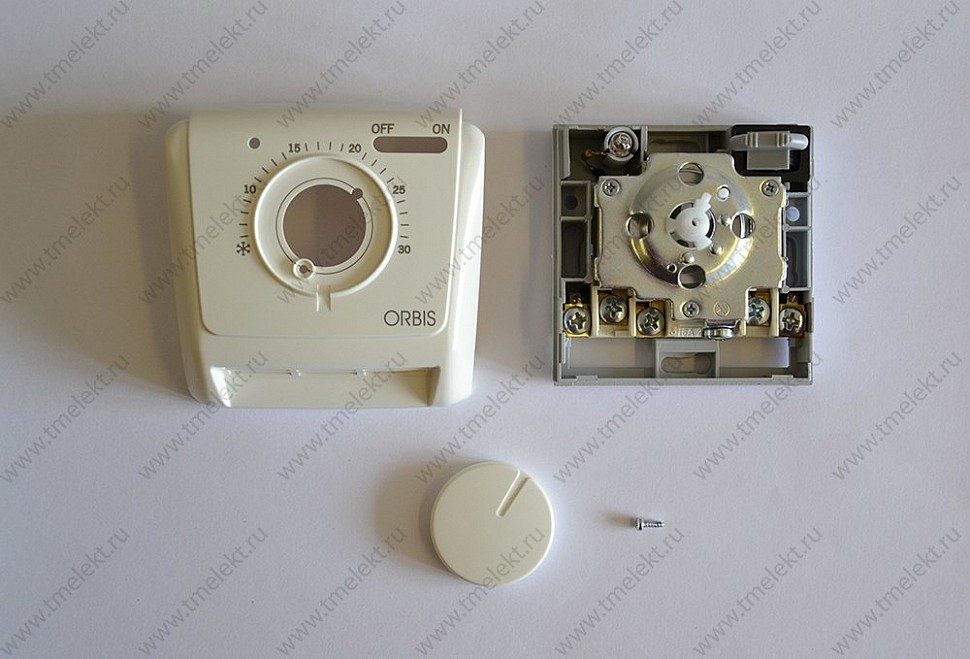

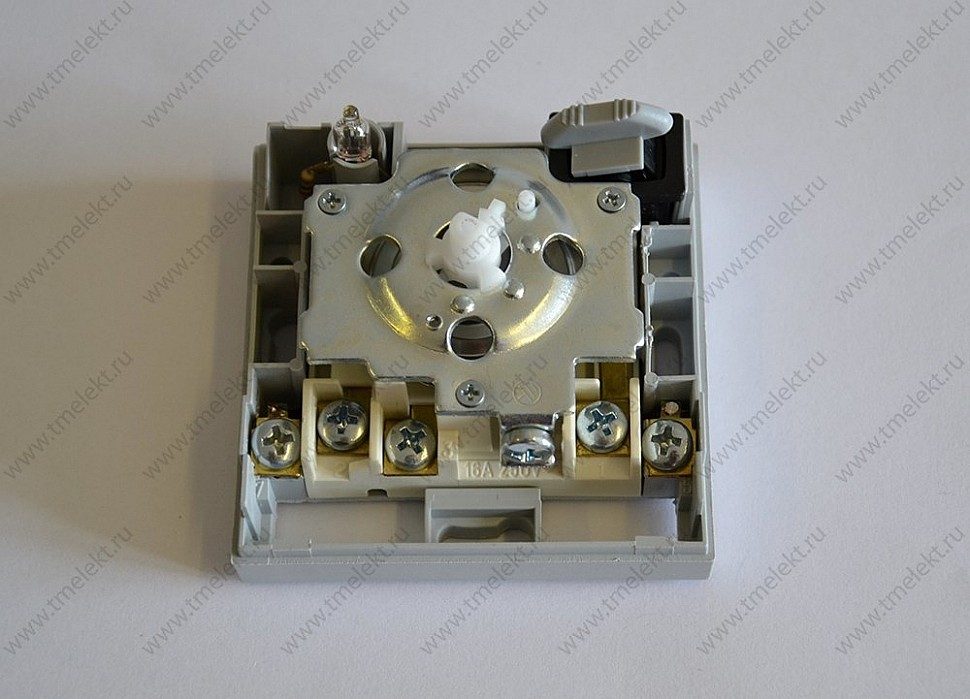

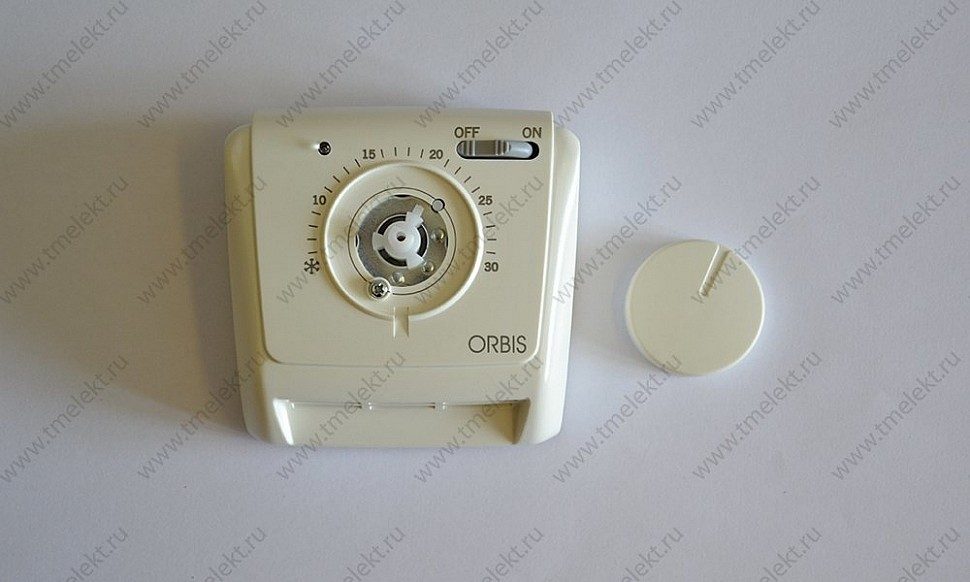

Порядок монтажа ORBIS Clima MLI

1. Необходимо снять колесо управления (рукой либо поддеть отверткой и потянуть вверх колесо) и открутить крепежный винт лицевой панели ORBIS Clima MLI.

2. Необходимо зафиксировать основание терморегулятора на стену саморезами или дюбель гвоздями.

3. Подключить провода согласно схеме подключения.

4. Установить назад лицевую панель терморегулятора, закрутить крепежный винт и поставить на место колесо управления.

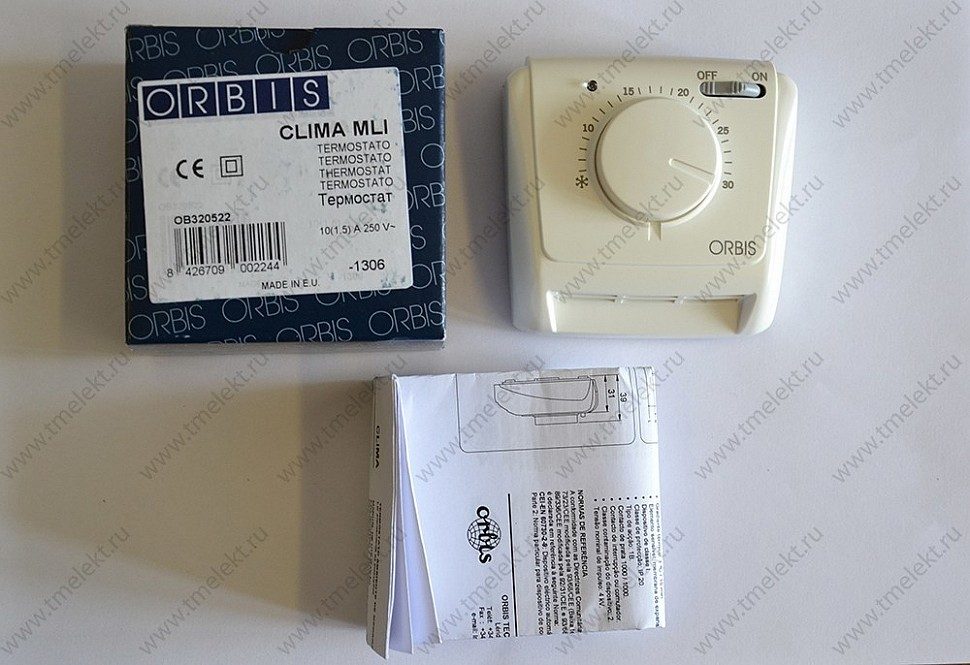

Стандартная комплектация устройства

В комплект терморегулятора ORBIS Clima MLI включены:

Источник

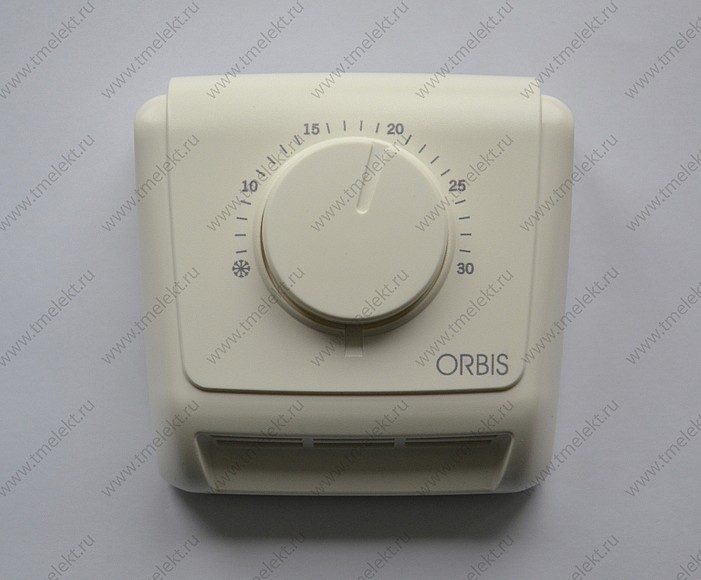

Терморегулятор ORBIS Clima ML

Терморегулятор ORBIS Clima ML

Другие обзоры товаров

Терморегулятор Cewal RQ10

Обзор механического терморегулятора Cewal RQ10 . Так же как и испанский регулятор.

Ответвитель ОВ-1 и ОВ-2

Ответвители ОВ-1 и ОВ-2 — соединители, с помощью которых обеспечиваются врезные контакты прямо.

Наши услуги

Нестандартные решения

Нестандартные решения – это разработка и внедрение модульного или пленочного.

Монтаж отопительных панелей

Выполняем монтаж отопительных панелей в Екатеринбурге и в пригороде. Для клиентов из других.

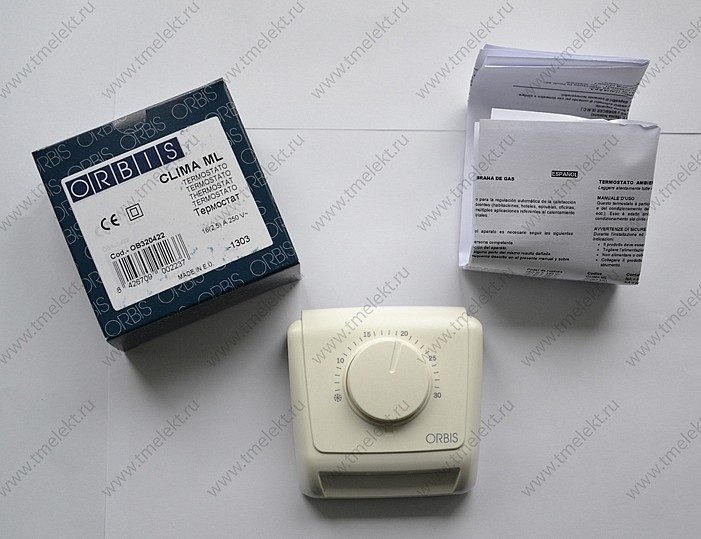

Терморегулятор ORBIS Clima ML испанского производства является компактным устройством. Его функция основана на принципе газового расширения, на что реагирует чуткая газовая мембрана. Данный принцип работы делает терморегулятор Clima ML очень точным устройством, одним из самых быстрых по скорости реакции в своем классе.

Назначение терморегулятора ORBIS Clima ML

ORBIS Clima ML устанавливается для получения данных о температуре воздуха в помещении, контроля ее уровня, а также поддержания заданных температурных параметров. Чтобы данные были корректными и легкодоступными для визуального наблюдения, устройство монтируется на открытых участках стен. Прибор хорошо зарекомендовал себя в системе отопления греющий потолок.

Clima ML также можно использовать не только для управления системой отопления, но и для кондиционирования воздуха. Включение кондиционера происходит при повышение заданной температуры воздуха. В системах отопления включение отопительных приборов происходит при понижении заданной температуры воздуха.

Технические характеристики ORBIS Clima ML

  • Тип терморегулятора – механический.
  • Тип монтажа – накладной.
  • Программируемый режим – нет.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность нагрузки, max – 3520 Вт.
  • Ток нагрузки, max – 16 A.
  • Диапазон регулирования температуры – 5–30 °С.
  • Погрешность регулирования – ±1 °С.
  • Встроенный датчик температуры – да.
  • Выносной датчик температуры – нет.
  • Степень защиты – IP 20.
  • Цвет – белый.
  • Габаритные размеры – 84 х 83 х 31 мм.
  • Вес брутто – 127 г.
  • Гарантия – 1 год.
  • Страна производитель – Испания.

Особенности установки ORBIS Clima ML

Прибор должен быть установлен на высоте от 1,0 до 1,2 метра от уровня пола. Не рекомендуется устанавливать прибор:

  • в непосредственной близости от оконных проемов и дверей;
  • внутри шкафов и других мебельных конструкций;
  • в местах, где на термостат ORBIS Clima ML могут падать прямые солнечные лучи;
  • вблизи нагревательных приборов (конвектор, газовая плита).

Также не следует устанавливать прибор в помещениях с высокой влажностью (баня, ванная комната). Обязательно следите за тем, чтобы устройство хорошо изолировалось от пыли и грязи в процессе ремонтных работ (обмотайте устройство пленкой, чтобы защитить).

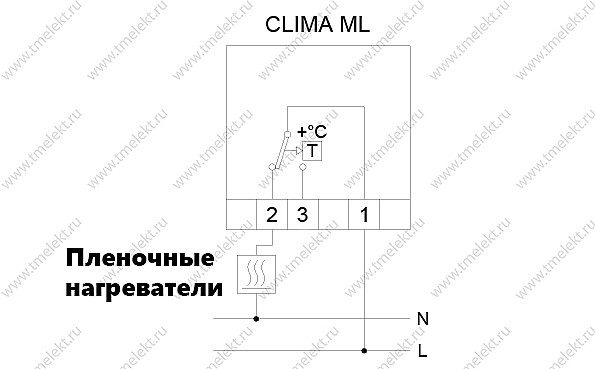

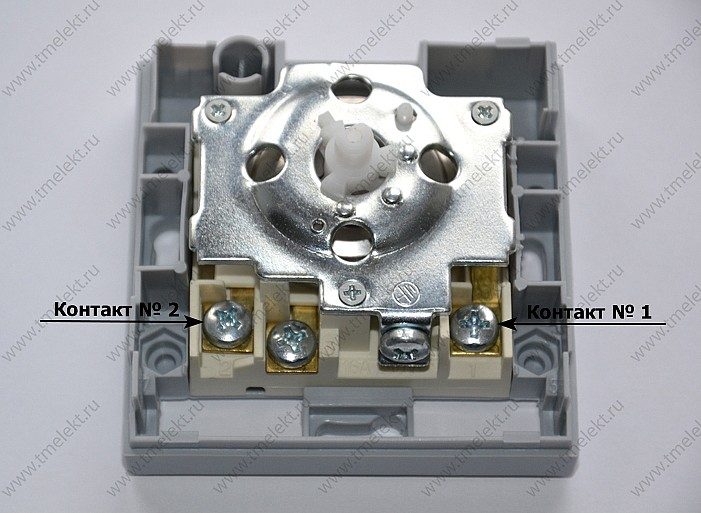

Схема подключения ORBIS Clima ML для греющего потолка

Для подключения ORBIS Clima ML в системе отопления греющий потолок используются контакты 1 и 2.

  • На контакт 1 подключается фазный провод L.
  • С контакта 2 фаза L подается к пленочным электронагревателям.
  • Нулевой провод N к пленочным электронагревателям идет напрямую от силового электрощита.

Если мощность группы пленочных электронагревателей или других отопительных приборов превышает 2,2 кВт, рекомендуем при подключении применять модульный контактор.

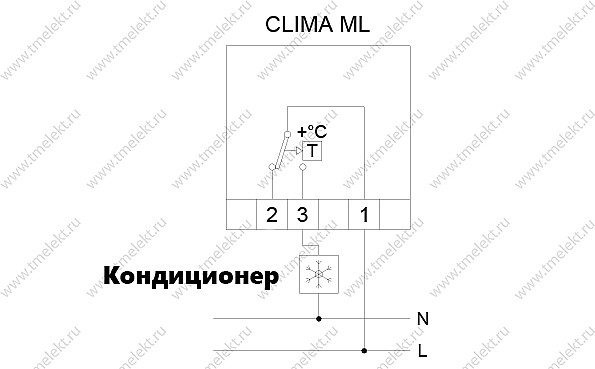

Схема подключения ORBIS Clima ML для кондиционера

Для подключения ORBIS Clima ML в систему кондиционирования помещения используются контакты 1 и 3.

  • На контакт 1 подключается фазный провод L.
  • С контакта 3 фаза L подается к кондиционеру.
  • Нулевой провод N к кондиционеру идет напрямую от силового электрощита.

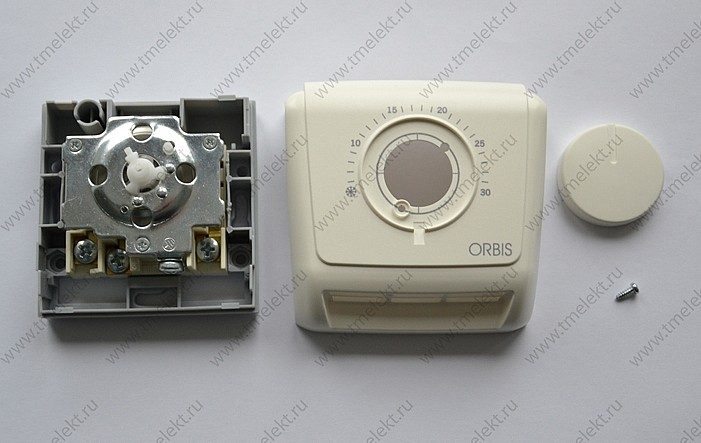

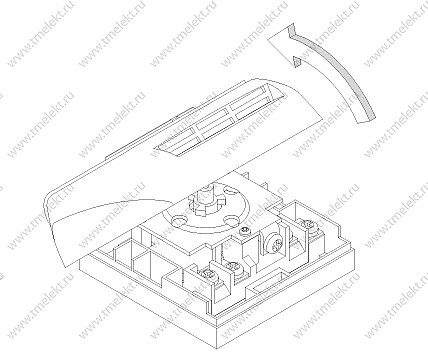

Порядок монтажа ORBIS Clima ML

1. Вначале необходимо снять колесо управления (рукой либо поддеть отверткой и потянуть вверх колесо) и открутить крепежный винт лицевой панели ORBIS Clima ML.

2. Необходимо зафиксировать основание терморегулятора на стену саморезами или дюбель гвоздями.

3. Подключить провода согласно схеме подключения.

4. Установить назад лицевую панель терморегулятора, закрутить крепежный винт и поставить на место колесо управления.

Стандартная комплектация устройства

В комплект терморегулятора ORBIS Clima ML включены:
