Усилитель целый, не работает электронный регулятор громкости похоже, схемки не у кого случайно не завалялось :smu:sche_nie:

Состав опиши. смотри м\с типа PT.

Состав опиши. смотри м\с типа PT.

,аффтор ушел смотреть состав и пропал, OLEG001 уже написали поменяйте РТ2323S

аффтор ушел смотреть состав и пропал

Видать состав уехал без него. ;;-)))

извиняюсь за отсутствие приболел. микросхемы sc 9153 две штуки

Прикрепленные файлы:

спасибо завтро сяду и зделаю надоел валятся все руки не доходили

Попал ко мне данный девайс в неисправном состояниии. Гудят динамики но не играют, периодически возникают какие то хрипы при этом вообще отсутствует регулятор тембра(оторвал не я) и дисплей горит но все на нуле! В чем может быть проблема. кто нибудь скажите что именно неисправно. очень нужно!

Источник

Defender blaze m40 pro схема ремонт

paylys стандартные усилки тда 2030 три штуки 18 ватт 1 штука

Добавлено (11.04.2012, 21:49)
———————————————
Если фонит , посмотри на конденсаторы, должен быть вздувший , его нужно заменить .

Добавлено (15.04.2012, 20:52)
———————————————
Evgeniy811, могут быть причины из за которых может фонить именно один канал , также проверь входную цепь ( от 1 — ой ножки )

Добавлено (15.04.2012, 20:53)
———————————————
bvz, распиновка одинаковы , но схемы разные .

Добавлено (16.04.2012, 15:23)
———————————————
радиатор я снял там 4 микросхемы было грелось хорошо.

Razor-56rus, прежде чем менять питание глянь, иначе опять запалить можешь

Добавлено (19.12.2015, 18:56)
———————————————
При включении усилителя, динамик саба начинает прилично вибрировать, вот и фон получается. В мастерскую нести не хочется, возьмут за ремонт больше стоимость самой системы. Дешевле пойти похожую на эту новую купить.

Не спец я в определении степени поджаренности ) Не наблюдал я оплавления и прочего. Но греют радиатор сильно, буквально за пару мин от достаточно тёплый. Не знаю как было до замены кондёров, но с новыми греется быстро.

Добавлено (19.12.2015, 19:12)
———————————————
Я так понимаю, пока я слышу музыку в обоих каналах и сабе, то микрухи живы?

Дело было давно, уже не помню при каких обстоятельствах, колонки с сабом перестали издавать звук. Ну как перестали, на полной громкости звук как из рядом лежащих наушников-вкладышей. Если подключить через вход под микрофон такой лабудой

(провод уходящий за кадр — просто огрызок)
то играют в полную громкость, но качество не то и вообще зачем заниматься такой порнографией.

В общем нужны пути решения. Особо в этих делах не шарю, так что просьба умными словами не кидаться.

это какой-то эпоксидкой капнули, ею были все фишки склеены

Источник

Практика ремонта

поступила в ремонт с неисправностью

Система Defender I-WAVE 45 2.1 состоит из двух колонок и сабвуфера. Типовыми неисправностями подобных компьютерных акустических систем являются:

  • Выход из строя источника питания. Источник питания как правило выполнен из трансформатора переменного тока, диодного моста на четырех выпрямительных диодах и фильтра из электролитических конденсаторов 25V3300mF
  • Выход из строя схемы усиления звука. Как правило компьютерные акустические системы собраны на базе семиножечных микросхем TDA2030A.
  • Шум или гул при включении звука также как правило связан с выходом из строя TDA2030A. Бывают случаи когда гудят все каналы или фонит один из двух каналов.
  • Не работает вообще один канал. Неиправность также может быть вызвана выходом из строя одной из микросхем TDA2030A, а чаще связана с внутренним обрывом проводов идущих к боковым колонкам, как правило из-за падения колонок или небрежного с ними обращения.

Так что если у вас сломалась подобная акустическая система не спешите выбрасывать и покупать новую. Все эти типовые неисправности легко устраняются: достаточно лишь вооружиться отверткой, тестером и паяльником, в чём мы сейчас легко убедимся.

Неисправность источника питания Defender I-WAVE 4.

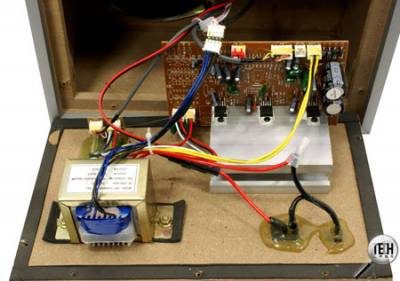

Как мы уже говорили источник питания нашей системы состоит из трансформатора, диодного выпрямительного моста и фильтра.

В данном случае установлен трансформатор EI-57X30 мощностью 28W. Транформатор преобразует напряжение сети 220В в рабочее напряжение для работы нашего усилителя звука.

Исправность трансформатора можно проверить замерив напряжение на выходе. На выходе видим 3 провода (yellow-black-yellow). Измеряем напряжение на каждом желтом относительно черного провода. Не забываем что здесь у нас присутствует переменное напряжение. В данном случае исправный трансформатор должен показать напряжение 12 В. (При измерениях без нагрузки значение может отличатся).

Если напряжение отстутсвует проверяем целостность обмоток трансформатора:

Первичную обмотку проверяем со стороны входящего напряжения 220в, где у нас заходят красные провода. для этого аккуратно подрезаем изоляцию обмоток и видим три контакта. Сопротивление первичной обмотки измеряем относительно двух правых контактов, показаных на рисунке красными стрелками:

Почему именно на них? Если присмотреться внимательно на фото можно увидеть что именно к ним подпаяны концы витков обмотки трансформатора (2 и 3 вывод на рисунке ниже). Сопротивление первичной обмотки должно быть в пределах 100 Ом.

А вот между первым и вторым выводом на трансформаторах подобного типа установлена лекгоплавкая вставка для защиты транформатора при перегрузках в сети переменного тока:

Как правило неисправность трасформатора в большинстве случаев связана с обрывом данной вставки. Для ремонта необходимо припаять новую приобретя ее в любом магазине радиодеталей. либо припаяв перемычку между первым и вторым выводом, восстановив разорваную цепь, но в таком случае наш трансформатор останется без защиты.

После восстановления высоковольтной цепи восстанавливаем изоляцию любым удобным способом. В данном случае изоляцию проклеили термоскотчем и залили клеящим пистолетом:

Сопротивление же вторичных обмоток меряем на выходе трансформатора относительно желтых и черного провода. Здесь у нас две обмотки. Сопротивление должно быть в пределах единиц Ом .

Далее проверяем диодный мост. Пониженное до 12 вольт переменное напряжение с трансформатора EI-57X30 поступает для выпрямления на диодный мост состоящий из четырех выпрямительных диодов. Проверяем исправность диодов.

Далее проверяем исправность конденсаторов фильтра. В моем случае оба конденсатора 25V3300mF оказались вздутыми.

НЕИСПРАВНОСТЬ СХЕМЫ УСИЛЕНИЯ ЗВУКА.

Все подобные акустические системы как наша Defender I-WAVE 45 2.1 построены на базе микросхем TDA2030A. В нашем случае после ремонта источника питания появилась индикация дежурного светодиода, появились все нужные напряжения однако звука на колонках не было. В таком случае меняем все три TDA2030A.

В случаях когда не работает один из каналов или гудит, фонит канал, присутствуют левые шумы, не работает выход на одну колонку, также обращаем внимание на исправность данных микросхем и целостность остальных элементов.

Как правило ремонт заключается в замене микросхем TDA2030A, остальные элементы из строя выходят крайне редко. Не забываем нанести слой термопасты в местах соприкосновения микросхем с радиатором охлаждения, так как при работе данные микросхемы сильно нагреваются.

В итоге весь наш ремонт обошелся лишь в ремонтом трансформатора EI-57X30 источника питания, заменой двух конденсаторов 25V3300mF и трех микросхем TDA2030A, что под силу любому начинающему мастеру.

Купить микросхему можно по этой ссылке: TDA2030A.

Ну и о чем забыл сказать в начале, не забываем проверить предохранитель врезаный в сетевые провода трансфрматора, который обрывается крайне редко, но все таки бывает:

После замены вышеперечисленных элементов Акустическая система Defender I-WAVE 45 2.1 вернулась в рабочее состояние.

Источник

Defender blaze m40 pro схема ремонт

Доброго времени суток!
Есть две колонки 10МАС-1М:
Номинальная подводимая мощность 10 Вт, максимальная 15 Вт.
Номинальное входное электрическое сопротивление 8 Ом.
и активный сабвуфер Defender Blaze 50:
Мощность 20 Вт
Сопротивление 8 Ом

Можно ли и как подключить? а то что-то не играют(

_________________
Люди сами виноваты в том, что наделили Бога властью над собой.

Зарегистрирован: 26 дек 2013, 21:05
Сообщения: 9
Откуда: Курган

_________________
__________________________________________
Я много чего не умею, но я пытаюсь учиться.
__________________________________________

_________________
Люди сами виноваты в том, что наделили Бога властью над собой.

Зарегистрирован: 26 дек 2013, 21:05
Сообщения: 9
Откуда: Курган

_________________
__________________________________________
Я много чего не умею, но я пытаюсь учиться.
__________________________________________

советы оказались бесполезными потому, что Вы ими не пользовались, а действовали как сами хотели.
( Бесполезность- от слова » польза».
производное от этого слова-пользоваться, использовать)
Так что- нашей вины тут нет.
С задачей Вы справились! и это -главное!
Давать советы-дело неблагодарное.
Жаль только потраченного времени.
Можно было заняться своим «пациентом»-

_________________
Люди сами виноваты в том, что наделили Бога властью над собой.

Доброго времени суток, друзья.
Если не сложно, сфотографируйте, пожалуйста все внутренности blaze 50, чтобы было видно куда идут все провода и в какие разъемы вставляются. Хотел вынести усилитель из корпуса, но, видимо, при попытки удлинить провода что — то спутал и система только жужит, причем сам динамик сабвуфера, а не трансформатор.

ronest
фотки смогут сделать только обладатели этого блэйза.
А Вы почему не можете сделать фотки этого «МИФИЧЕСКОГО» девайса?
Это помогло-бы в дальнейшем оказывать помощь в ремонте самодельщикам.
Он мифический только потому,что даже названия этой фирмы не существует в Гугле.

( я не нашёл в сети схемы на NAD T-743.\ресивер 5.1. фото в предыдущем посте\
и что-бы не запутаться в проводах,снимал свои действия на видео.
через три дня копания в его кишках. никогда не забуду — куда какой проводок)
\если по честному-то так и не разобрался в чём там дело.пока\

Опишите то, что у Вас случилось. И фото приложите, так как предыдущие владельцы врядли отзовутся.

_________________
Люди сами виноваты в том, что наделили Бога властью над собой.

Последний раз редактировалось nikolaich 03 янв 2014, 23:52, всего редактировалось 1 раз.
