Схема драйвера для светодиодов 220

Для того чтобы светодиодные лампы работали максимально ярко и эффективно, используются специальные модули – драйверы. Собрать самостоятельно схему драйвера для светодиодов сможет каждый, если, конечно, имеются познания в электротехнике. Смысл работы прибора – преобразовать переменное напряжение, протекающее в сети, в постоянное (пониженное). Но прежде чем приступать к сборке, нужно определиться с тем, какие требования к устройству предъявляются – проанализируйте характеристики и виды приборов.

Для чего нужны драйверы?

Основное назначение драйверов – это стабилизация тока, который проходит через светодиод. Причем нужно учесть, что сила тока, который проходит по кристаллу полупроводника, должна быть точно такой же, как и у светодиода по паспорту. Благодаря этому обеспечивается устойчивое освещение. Кристалл в светодиоде намного дольше прослужит. Чтобы узнать напряжение, необходимое для питания светодиодов, нужно воспользоваться вольт-амперной характеристикой. Это график, показывающий зависимость между напряжением питания и током.

Если планируется проводить освещение светодиодными лампами жилого или офисного помещения, то драйвер должен питаться от бытовой сети переменного тока с напряжением 220 В. Если же светодиоды используются в автомобильной или мототехнике, нужно использовать драйверы, питающиеся от постоянного напряжения, значение 9-36 В. В некоторых случаях (если светодиодная лампа небольшой мощности и питается от сети 220 В) допускается убрать схему драйвера светодиода. От сети если запитано устройство, достаточно включить в схему постоянный резистор.

Параметры драйверов

Прежде чем приобрести устройство или самостоятельно его изготовить, нужно ознакомиться с тем, какие у него имеются основные характеристики:

  1. Номинальный ток потребления.
  2. Мощность.
  3. Выходное напряжение.

Напряжение на выходе преобразователя напрямую зависит от того, какой выбран способ подключения источника света, числа светодиодов. Ток имеет прямую зависимость от яркости и мощности элементов.

Преобразователь должен обеспечивать ток, при котором светодиоды будут работать с одинаковой яркостью. На PT4115 схема драйвера светодиодов реализуется довольно просто – это самый распространенный преобразователь напряжения для использования с LED-элементами. Изготовить прибор на его основе можно буквально «на коленке».

Мощность драйвера

Мощность прибора – это самая важная характеристика. Чем мощнее драйвер, тем большее число светодиодов можно подключить к нему (конечно, придется проводить простые расчеты). Обязательное условие – мощность драйвера должна быть больше, чем у всех светодиодов в сумме. Выражается это такой формулой:

где Р, Вт – мощность драйвера;

Р(св), Вт – мощность одного светодиода;

N – количество светодиодов.

Например, при сборке схемы драйвера для светодиода 10W вы можете смело подключать в качестве нагрузки LED-элементы мощностью до 10 Вт. Обязательно нужно иметь небольшой запас по мощности – примерно 25%. Поэтому, если планируется подключение светодиода 10 Вт, драйвер должен обеспечивать мощность не менее 12,5-13 Вт.

Цвета светодиодов

Обязательно нужно учитывать то, какой цвет испускает светодиод. От этого зависит то, какое падение напряжения будет у них при одинаковой силе тока. Например, при токе питания 0,35 А, падение напряжения у красных LED-элементов примерно 1,9-2,4 В. Мощность в среднем 0,75 Вт. Аналогичная модель с зеленым цветом будет уже иметь падение в интервале 3,3-3,9 В, а мощность 1,25 Вт. Поэтому, если вы применяете схему драйвера светодиода 220В с преобразованием в 12 В, к нему можно подключить максимум 9 элементов с зеленым цветом или 16 с красным.

Типы драйверов

Всего можно выделить два типа драйверов для светодиодов:

  1. Импульсные. С помощью таких устройств создаются в выходной части устройства высокочастотные импульсы. Функционирование основывается на принципах ШИМ-модуляции. Среднее значение тока зависит от коэффициента заполнения (отношения длительности одного импульса к частоте его повторения). Ток на выходе меняется за счет того, что коэффициент заполнения колеблется в интервале 10-80%, а частота остается постоянной.
  2. Линейные – типовая схема и структура выполнены в виде генератора тока на транзисторах с р-каналом. С их помощью можно обеспечить максимально плавную стабилизацию питающего тока в случае, если напряжение на входе неустойчиво. Отличаются дешевизной, но у них малая эффективность. При работе выделяется большое количество тепла, поэтому можно использовать только для маломощных светодиодов.

Импульсные получили большее распространение, так как у них КПД намного выше (может достигать 95%). Устройства компактные, диапазон входного напряжения достаточно широкий. Но есть один большой недостаток – высокое влияние различного рода электромагнитных помех.

На что обратить внимание при покупке?

Покупку драйвера обязательно нужно совершать при выборе светодиодов. На PT4115 схема драйвера светодиодов позволяет обеспечить нормальное функционирование системы освещения. Устройства, использующие ШИМ-модуляторы, построенные по схемам с одной микросхемой, применяются по большей части в автомобильной технике. В частности, для подключения подсветки и ламп головного освещения. Но качество у таких простейших приборов довольно низкое – для использования в бытовых системах они не годятся.

Диммируемый драйвер

Практически все конструкции преобразователей позволяют регулировать яркость свечения LED-элементов. С помощью таких устройств можно выполнять следующие действия:

  1. Уменьшать интенсивность освещенности днем.
  2. Скрывать или же подчеркивать определенные элементы интерьера.
  3. Зонировать помещение.

Благодаря этим качествам можно существенно сэкономить на электроэнергии, увеличить ресурс элементов.

Разновидности диммируемых драйверов

Типы диммируемых драйверов:

  1. Подключаются между БП и источником света. Они позволяют управлять энергией, которая поступает на LED-элементы. В основе конструкции находятся ШИМ-модуляторы с микроконтроллерным управлением. Вся энергия идет к светодиодам импульсами. От длины импульсов напрямую зависит энергия, которая поступит на светодиоды. Такие конструкции драйверов применяются в основном для работы модулей со стабилизированным питанием. Например, для лент или бегущих строк.
  2. Второй тип устройств позволяет проводить управление блоком питания. Управление производится при помощи ШИМ-модулятора. Также изменяется величина тока, который протекает через светодиоды. Как правило, такие конструкции применяются для питания тех устройств, которым необходим стабилизированный ток.

Нужно обязательно учесть тот факт, что ШИМ-регулирование плохо влияет на зрение. Лучше всего использовать схемы драйверов для питания светодиодов, в которых регулируется величина тока. Но вот один нюанс – в зависимости от величины тока свечение будет различным. При низком значении элементы будут излучать свет с желтым оттенком, при увеличении – с синеватым.

Какую микросхему выбрать?

Если нет желания искать готовое устройство, можно сделать его самостоятельно. Причем произвести расчет под конкретные светодиоды. Микросхем для изготовления драйверов довольно много. Вам потребуется только умение читать электрические схемы и работать с паяльником. Для простейших устройств (мощностью до 3 Вт) можно использовать микросхему PT4115. Она дешевая, и достать очень просто. Характеристики элемента такие:

  1. Регулирование яркости.
  2. Напряжение питания – 6-30 В.
  3. Выходной ток – 1,2 А.
  4. Допустимая погрешность при стабилизации тока – не более 5%.
  5. Защита от отключения нагрузки.
  6. Выводы для диммирования.
  7. КПД – 97%.

Обозначение выводов микросхемы:

  1. SW – подключение выходного коммутатора.
  2. GND – отрицательный вывод источников питания и сигнала.
  3. DIM – регулятор яркости.
  4. CSN – датчик входного тока.
  5. VIN – положительный вывод, соединяемый с источником питания.

Варианты схем драйверов

Варианты исполнения устройств:

  1. Если имеется источник питания с постоянным напряжением 6-30 В.
  2. Питание от переменного напряжения 12-18 В. В схему вводится диодный мост и электролитический конденсатор. По сути, «классическая» схема мостового выпрямителя с отсечением переменной составляющей.

Нужно отметить тот факт, что электролитический конденсатор не сглаживает пульсации напряжения, а позволяет избавиться от переменной составляющей в нем. В схемах замещения (по теореме Кирхгофа) электролитический конденсатор в цепи переменного тока является проводником. А вот в цепи постоянного тока он заменяется разрывом (нет никакого элемента).

Собрать схему драйвера светодиодов 220 своими руками можно только в том случае, если использовать дополнительный блок питания. В нем обязательно задействован трансформатор, которым понижается напряжение до необходимого значения в 12-18 В. Учтите, что нельзя подключать драйверы к светодиодам без электролитического конденсатора в блоке питания. При необходимости установки индуктивности необходимо произвести ее расчет. Обычно величина составляет 70-220 мкГн.

Процесс сборки

Все элементы, которые используются в схеме, нужно подбирать, опираясь на даташит (техническую документацию). Обычно в нем приводятся даже практические схемы использования устройств. Обязательно использовать в схеме выпрямителя низкоимпедансные конденсаторы (значение ESR должно быть низким). Применение иных аналогов снижает эффективность регулятора. Емкость должна быть не менее 4,7 мкФ (в случае использования схемы с постоянным током) и от 100 мкФ (для работы в цепи переменного тока).

Собрать по схеме драйвер для светодиодов своими руками можно буквально за несколько минут, потребуется только наличие элементов. Но нужно знать и особенности проведения монтажа. Катушку индуктивности желательно располагать возле вывода микросхемы SW. Изготовить ее можно самостоятельно, для этого необходимо всего несколько элементов:

  1. Ферритовое кольцо – можно использовать со старых блоков питания компьютеров.
  2. Провод типа ПЭЛ-0,35 в лаковой изоляции.

Старайтесь все элементы располагать максимально близко к микросхеме, это позволит исключить появление помех. Никогда не проводите соединения элементов при помощи длинных проводов. Они не только создают множество помех, но и способны принимать их. В результате микросхема, неустойчивая к этим помехам, будет работать неправильно, нарушится регулировка тока.

Вариант компоновки

Разместить все элементы можно в корпусе от старой лампы дневного света. В ней уже все имеется – корпус, патрон, плата (которую можно повторно использовать). Внутри расположить все элементы блока питания и микросхему можно без особого труда. А с внешней стороны установить светодиод, который планируете запитывать от устройства. Схемы драйверов для светодиодов 220 В можно использовать практически любые, главное – понизить напряжение. Сделать это легко простейшим трансформатором.

Монтажную плату желательно использовать новую. А лучше вообще обойтись без нее. Конструкция очень простая, допустимо применить навесной монтаж. Обязательно удостоверьтесь в том, что на выходе выпрямителя напряжение в допустимых пределах, в противном случае микросхема сгорит. После сборки и подключения произведите замер потребляемого тока. Учтите, что в случае снижения тока питания увеличится ресурс светодиодного элемента.

Тщательно выбирайте схему драйвера для питания светодиодов, рассчитывайте каждый компонент конструкции – от этого зависит срок службы и надежность. При правильном подборе драйверов характеристики светодиодов останутся максимально высокими, а ресурс не пострадает. Схемы драйверов для мощных светодиодов отличаются тем, что в них большее число элементов. Зачастую применяется ШИМ-модуляция, но в домашних условиях, что называется, «на коленке», такие устройства уже сложно собрать.

Источник

Ремонт люстры с пультом управления

Автор: admin Vladimir | Опубликовано 12-02-2018

Всем доброго времени суток. Сегодня займёмся ремонтом. На повестке дня, ремонт люстры с пультом управления.

Не так давно один знакомый попросил меня посмотреть люстру. Дело в том, что она перестала реагировать на пульт управления и только изредка могла включаться при помощи обычного выключателя. Не откладывая в долгий ящик, я решил разобраться в сути данной проблемы. Кстати люстра не такая старая, ей всего 2 года. И что самое поразительное, на шильдике который был наклей на корпусе, как раз было указано «срок службы 2 года»:

Прежде чем начать ремонт, давайте разберёмся, из каких основных узлов состоит люстра.

Устройство люстры с пультом управления

Люстры подобного класса могут иметь несколько разновидностей: они могут быть с галогеновыми лампами или с лампами накаливания, светодиодными или комбинированные. В моём случае люстра комбинированная, состоит из галогеновых ламп и светодиодной подсветки:

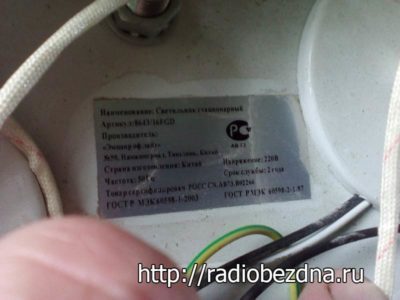

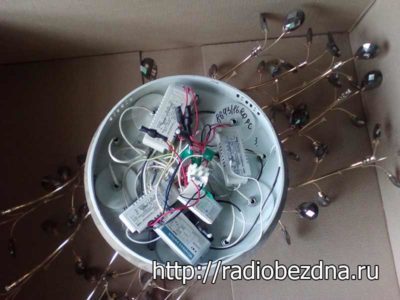

Вот в таком виде, мне знакомый принёс осветительный прибор. Как известно люстры внешне могут сильно отличаться, но внутренности у них практически одинаковые. Давайте посмотрим, из чего состоит данный экземпляр:

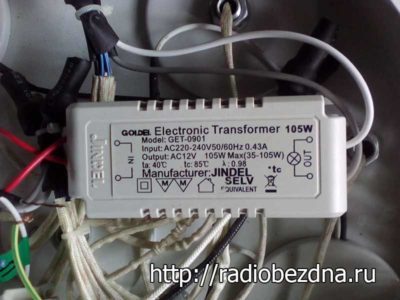

  • Три 12 вольтовых блока для питания галогеновых ламп
  • Один блок для питания светодиодной подсветки
  • Ну и сам блок радиоуправления

Подробно расписывать каждый блок в данной статье я не буду, остановлюсь только на блоке контроллера радиоуправления.

Блок радиоуправления с пультом для люстры

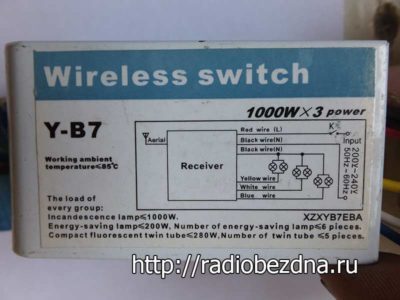

Для управления китайской люстры используется блок радиоуправления Wireless switch Y-B7. Это полный аналог широко распространённого контроллера люстры Wireless Switch Y-7E. Это трехканальный контроллер с максимальной мощностью каждого канала 1000 Вт. Схема подключения блока радиоуправления размещена на крышке:

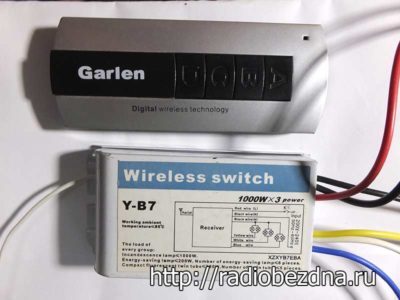

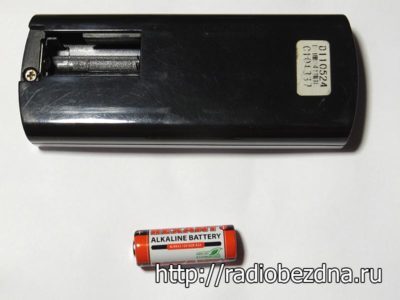

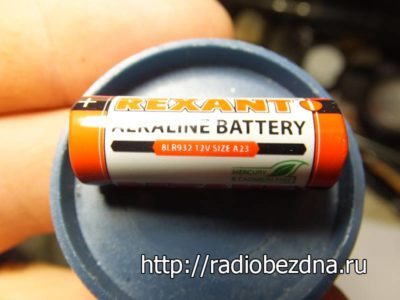

Для управления используется пульт с четырьмя большими кнопками. Сам пульт питается от малогабаритной 12 вольтовой батарейки:

Итак, давайте ближе к делу, откроем крышку блока радиоуправления и посмотрим, что у нас вышло из строя.

Ремонт люстры с пультом управления своими руками

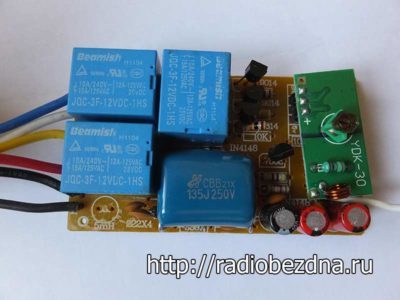

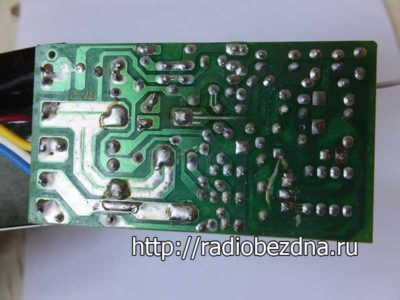

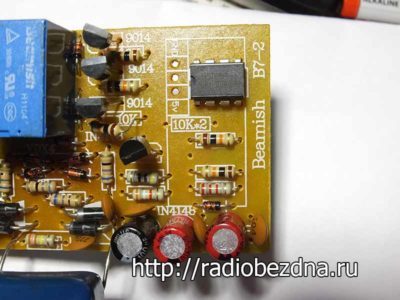

В корпусе под крышкой расположена плата, на которой находится три мощных 10 амперных электромагнитных реле:

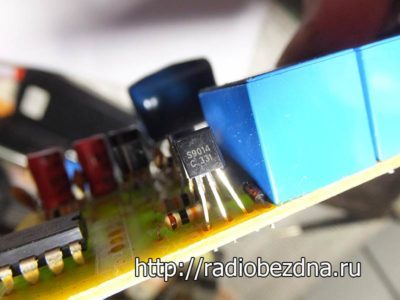

Каждое электромагнитное реле управляется при помощи биполярного транзистора S9014 (смотри схему Wireless Switch Y-7E ниже):

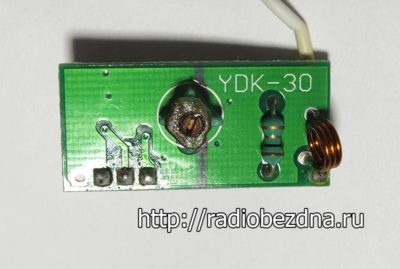

Отдельной платой располагается блок радиоприемника. На плате расположен подстрочник, при помощи которого можно более точно настроить приемный тракт к пульту управления:

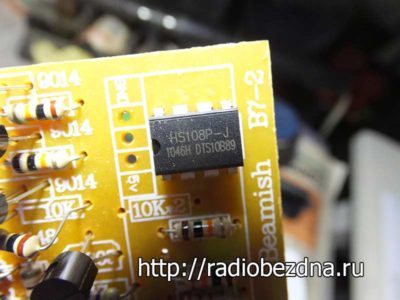

А отпаяв плату радиоприемника, я обнаружил сам дешифратор HS108P-J, на котором построен весь блок радиоприема:

Чтобы точно определить неисправность, давайте обратимся к принципиальной схеме wireless switch y 7e 1000w 3.

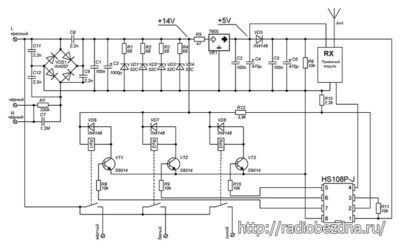

Wireless Switch Y-7E 1000Wx3 схема блока радиоуправления

На плате контроллера расположено не такое большое количество радиодеталей, поэтому я решил срисовать схему:

Сама схема состоит из 3 основных узлов: блок питания, модуль радиоканала и модуль коммутации. Блок питания, на выходе должен выдавать два напряжения: 5 вольт и 14 вольт. Напряжение 5 вольт обеспечивает стабилизатор напряжения 7805. Питание в 14 вольт построено на параметрическом источнике, состоящем из четырёх стабилитронов включённых параллельно через гасящий резистор. Весь модуль запитан через гасящий конденсатор C7 ёмкостью 1,3 микрофарада, который является самым слабым звеном в данном устройстве. Этот китайский плёночный конденсатор не рассчитан на долгое использование:

Чтобы найти неисправность блока радиоуправления, нужно воспользоваться мультиметром. Сразу замерить напряжение после диодного моста, которое должно находиться в пределах 14 вольт. Так как сразу с диодного моста запитано три электромагнитных реле, которые находятся в отключенном состоянии, то напряжение в этой точке может находиться в пределах нормы. Но стоит на пульте нажать любую кнопку, нагрузка возрастёт, и напряжение сразу провалиться ниже 10 вольт. Из-за низкого напряжения нормально не может функционировать радио модуль, а также дешифратор. Всему виной оказался конденсатор C7, ёмкость которого должна быть 1,3 микрофарада.

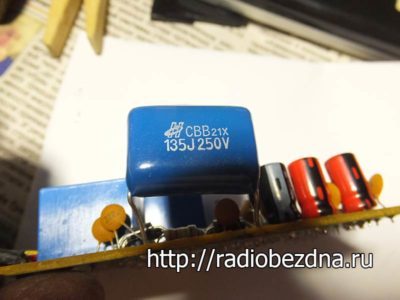

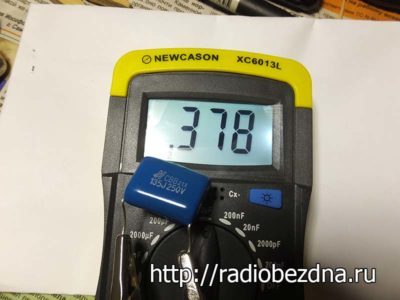

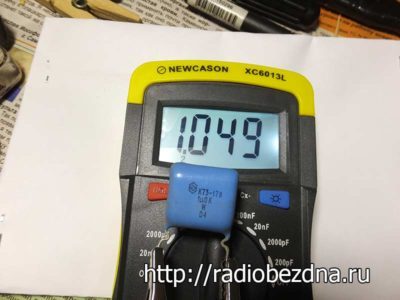

Чтобы удостовериться в этом, я отпаял конденсатор C7 и произвел замер его параметров при помощи цифрового измерителя ёмкости XC6013L. Вот результаты измерения. Как видите, данный конденсатор потерял свою ёмкость. И она составляет чуть больше 0,3 микрофарада:

Этой ёмкости явно недостаточно для нормального функционирования блока радиоуправления Wireless Switch Y-7E.

Чтобы не испытывать судьбу с китайскими радио компонентами, неисправный конденсатор я решил заменить советским бэушным. Подобрал более-менее похожий по ёмкости и по размерам:

Как видите ёмкость нового конденсатора слегка меньше той, которая должна быть, но на работоспособности люстры это никак не сказалось, она чётко работала и напряжение после диодного моста не опускалась ниже 10-12 вольт.

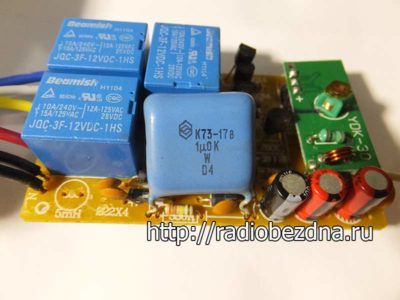

Осталось впаять новый конденсатор на своё законное место. Несмотря на то, что его размеры слегка больше родного, он неплохо уместился:

Подводя итоги можно констатировать тот факт, что люстра заработала, как и прежде. В этом можно убедиться, нажав кнопку «D», при этом включаться все 3 канала, что будет соответствовать максимальной нагрузки на блок питания. Если при этом напряжение после диодного моста не просядет ниже 10-12 вольт, значит, наш ремонт удался. Осталось плату блока радиоуправления поместить в корпус, и подключить согласно схеме расположенной на крышке.

Я надеюсь что схема Wireless Switch Y-7E 1000Wx3 многим поможет в ремонте люстры своими руками. Если же у вас отремонтировать не получается, не отчаивайтесь, в продаже можно купить готовый набор блока радиоуправления с пультом для люстры. Это будет гораздо дешевле, чем покупать новую люстру целиком. На этом буду завершать. Всем пока.
