Набор для сборки мультимедийного LCD телевизора с DVB-T2 на основе LUA63A82

Предисловие

В большинстве случаев жидкокристаллический экран (LCD монитор) персонального компьютера или ноутбука состоит из собственно жидкокристаллической матрицы с интегрированной платой логики и управления отдельными пикселями (панели), и платы преобразования видеосигнала определённого стандарта в последовательность импульсов интерфейса логической платы матрицы. Матрица же в свою очередь имеет высокоскоростной интерфейс LVDS (low-voltage differential signaling). Чаще всего встречаются панели с LVDS-разъёмом на 30 контактов:

Обычно матрица монитора выходит из строя под внешним физическим воздействием, и здесь уже ничего не поделаешь, а иногда же бывают случаи когда выходит из строя блок питания или плата преобразователя интерфейса, а сама матрица остаётся невредимой. Тогда ремонт монитора становится нецелесообразным, и его приходится утилизировать. То же самое бывает в том случае, если повреждена материнская плата ноутбука или же просто он морально устарел. Не стоит спешить выбрасывать отработавшие или устаревшие мониторы и ноутбуки, и отправлять их на свалку с рабочими матрицами:

На рынке вторичных и бывших в употреблении вещей можно найти панели от мониторов и ноутбуков с различной диагональю и разрешением, а наши восточные товарищи придумали множество решений для вторичного использования таких матриц в самодельных мониторах и телевизорах, и одно из таких решений будет рассмотрено в предлагаемой Вашему вниманию статье.

Универсальная плата модели DS.D3663LUA.A8-2-A преобразователя различных сигналов в LVDS-интерфейс (в народе часто такие платы называют «скаллером», что не совсем верно) представляет собой мультимедийный модуль для сборки полноценного телевизора (далее будем называть просто модулем) с использованием LCD-панели:

Коротко рассмотрим заявленные технические характеристики и возможности платы, а уже далее будем тестировать её работоспособность на деле и проверять некоторые реальные показатели.

Параметр Значение
Микросхема контроллера MSD3663LUA-Z1
Микросхема ТВ-тюнера Rafael R842
  • ATV
  • DVB-C
  • DVB-T
  • DVB-T2
Источники сигнала
  • AV
  • YPbPr
  • VGA
  • HDMI
Воспроизведение файлов USB с системой FAT или NTFS
Дополнительные входы/выходы
  • Внешнее питание 12 В
  • Звуковой вход PC Audio
  • Выход на наушники
Внутренние разъёмы
  • Основное питание 12 В
  • Высоковольтный инвертор
  • Разъём управления
  • Интерфейс LVDS 30 Pin
  • Громкоговорители
  • Перемычка питания панели
Напряжение питания 12 Вольт
Ток потребления модуля 2 Ампер
Требуемый источник питания 12 В. 4 А.
Выбор питания для панели
  • 3,3 Вольт
  • 5 Вольт
  • 12 Вольт
Энергопотребление в режиме ожидания Input + 2 + 5 + 8 + 0 «, после чего откроются дополнительные скрытые настройки:

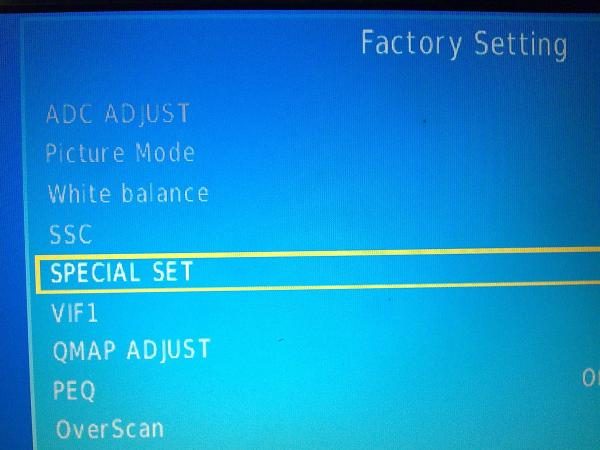

В сервисном меню можно задавать такие настройки, которые используются не часто, и которые глобально влияют на всю систему. Поэтому они и скрыты от глаз повседневного использования. Самые необходимые настройки находятся в пятом сверху пункте «SPECIAL SET», в который можно попасть 4 раза нажав на пульте стрелку «Вниз» и затем «OK»:

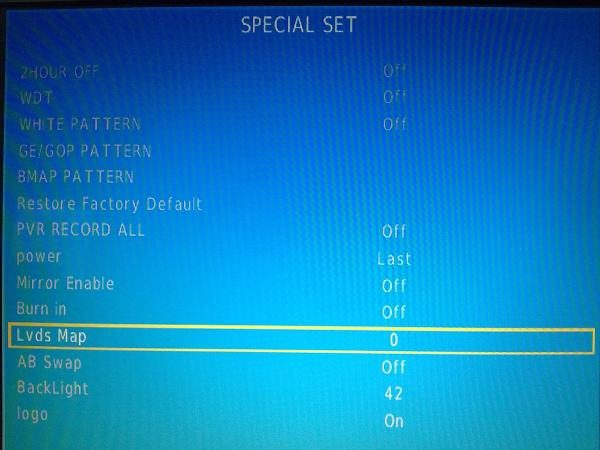

Для исправления картинки нужно спуститься на одиннадцатую позицию «Lvds Map» нажав стрелку «Вниз» 10 раз, и далее стрелками «Влево» и «Вправо» установить такое значение, при котором изображение будет нормальным:

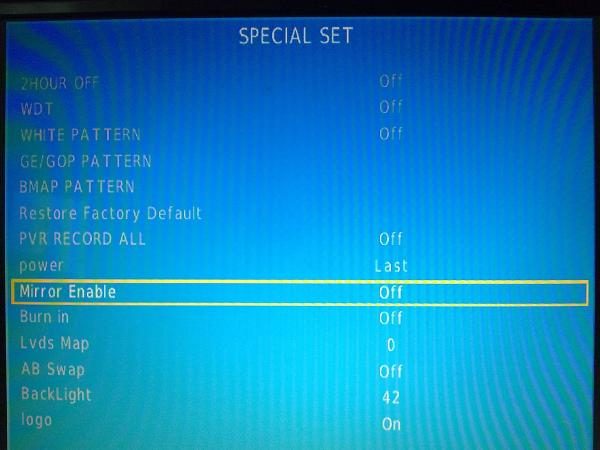

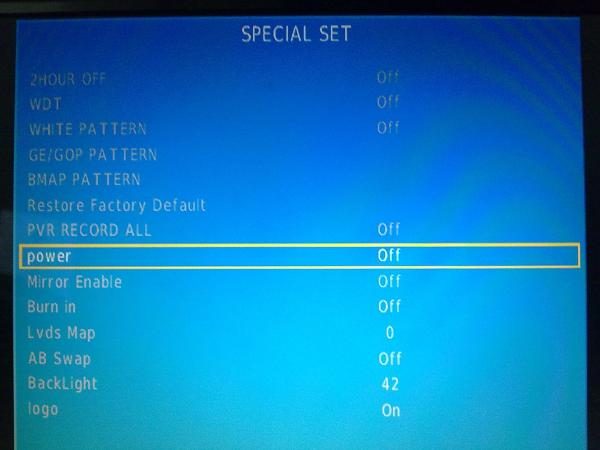

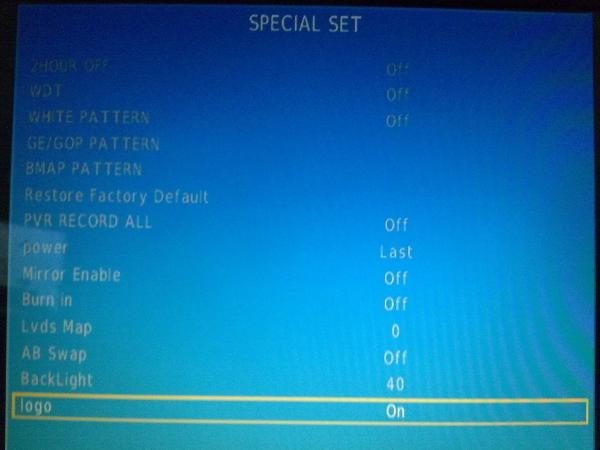

Возврат назад осуществляется нажатием кнопки «Меню» на пульте. В этом же разделе «SPECIAL SET» можно установить желаемую яркость подсветки, спустившись на тринадцатый пункт «BackLight» 12 раз нажав стрелку «Вниз». Значение яркости задаётся стрелками «Влево» или «Вправо» циклично:

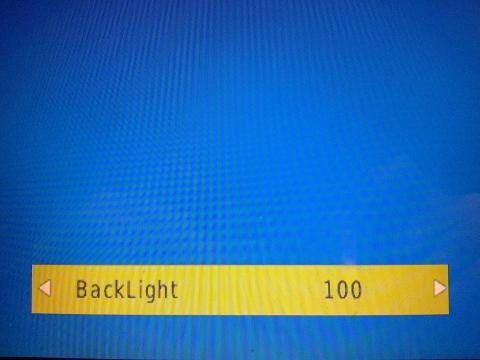

После установки этого значения на «100» можно вернуть, снятый ранее жёлтый провод, на место, и снова зайдя в раздел управления яркостью, задать желаемое комфортное значение. Возврат в предыдущее меню так же осуществляется кнопкой «Меню» на пульте:

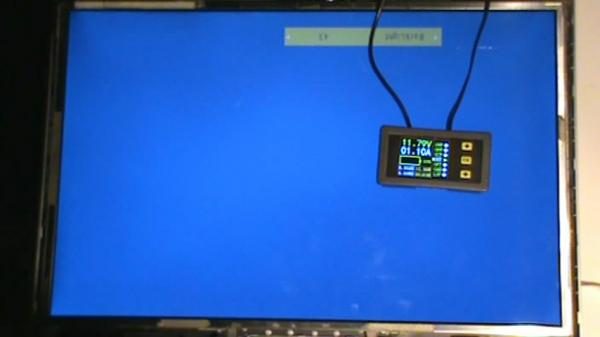

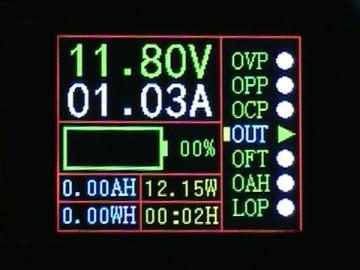

При уменьшении яркости подсветки, общий потребляемый ток так же немного уменьшается:

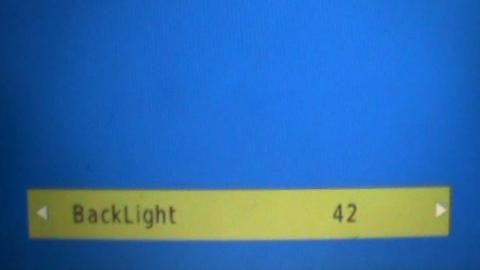

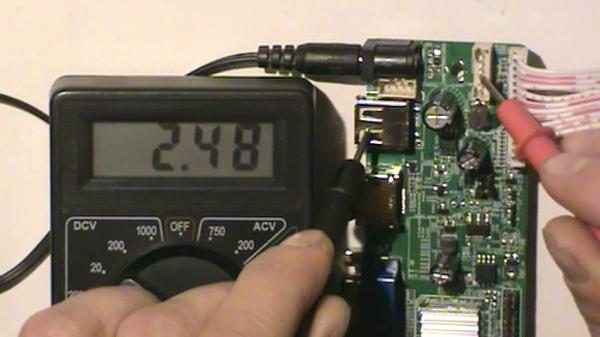

Регулировка яркости подсветки производится линейно меняющимся напряжением, и при установленной средней яркости в настройках, на выходе «ADJ» разъёма инвертора присутствует постоянное напряжение с уровнем 2,5 Вольт:

Так вот для того, что бы включить подсветку вслепую, без вытаскивания провода из штекера, при первом включении после прошивки платы, нужно произвести следующие действия:

  1. Включить плату подав питание и нажав кнопку включения;
  2. Нажать кнопку «OK» на пульте для подтверждения языка меню;
  3. Нажать кнопку «Выход» на пульте для отмены поиска каналов;

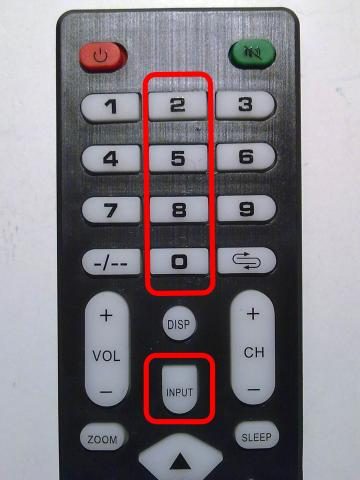

  4. Войти в сервисное меню набрав комбинацию «Input + 2 + 5 + 8 + 0»;
  5. На пульте 4 раза нажать стрелку «Вниз» и затем «OK»;
  6. Нажать 12 раз стрелку «Вниз» и 2 раза стрелку «Влево»;
  7. Покинуть сервисное меню кнопкой «Выход» и перезагрузить плату.

Это главный недостаток старой прошивки и её отличие от новой, в остальном же она показала себя лучше и лично мне понравилась больше чем новая. Прошивки выпущены с разницей по времени почти в два года и не очень сильно отличаются друг от друга:

В новой версии недоступны некоторые пункты сервисного меню и не совсем корректно работают функции просмотра и отображения, которые будут описаны позже. Ну а сейчас продолжим знакомство с полезными пунктами сервисного меню, которые могут пригодиться. В разделе «SPECIAL SET» имеется пункт «WHITE PATTERN» с помощью которого можно проверить точность отображения цветов, выбирая их кнопками «Влево» или «Вправо». Есть чёрный, красный, зелёный и синий цвета, включив которые экран закрашивается соответственно:

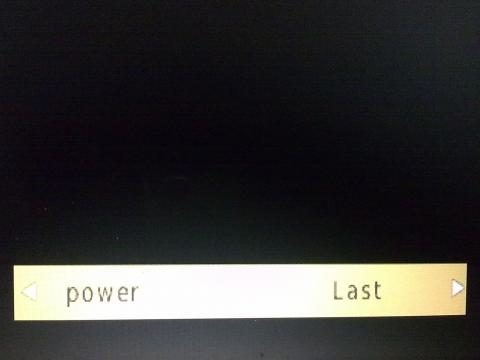

В пункте «power» можно установить значение, в которое будет переходить телевизор сразу после подачи питания. Например установив значение «Last» телевизор перейдёт в то состояние, которое было до пропадания питания. Довольно полезная и нужная функция, если телевизор должен включатся обычной подачей питания:

Далее следует функция «Mirror Enable», переворачивающая изображение на экране панели на 180°, которая может очень пригодиться при определённых обстоятельствах:

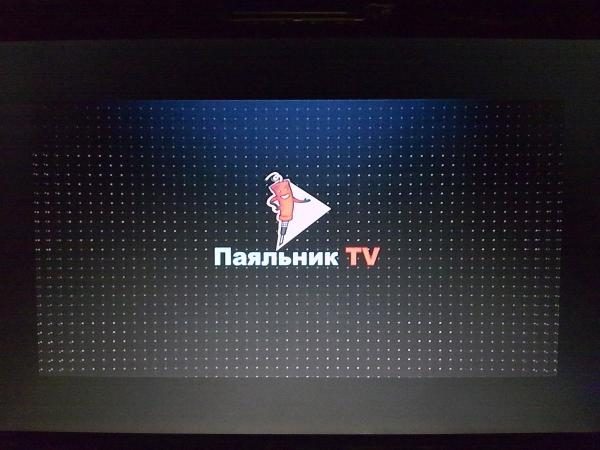

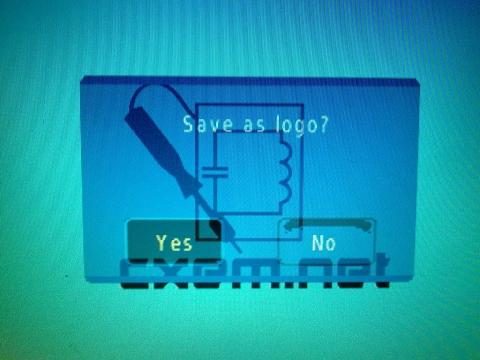

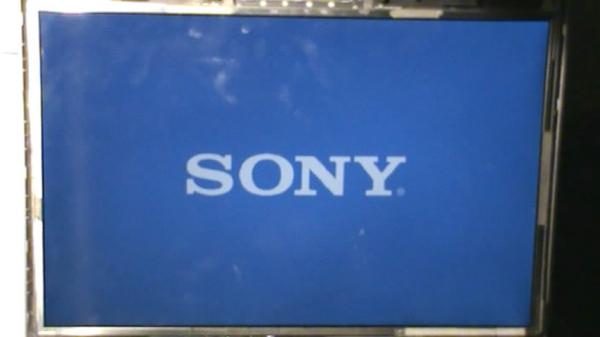

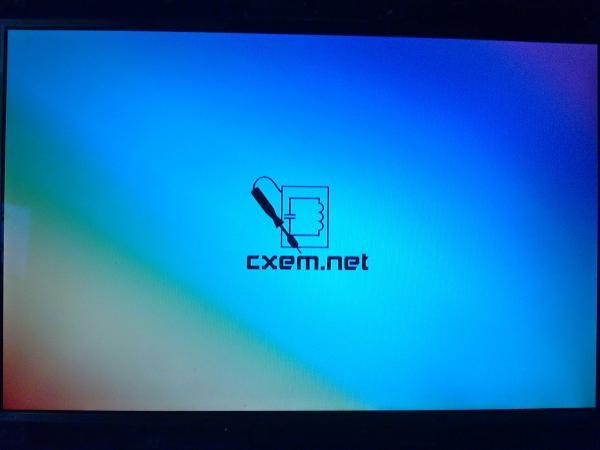

В самом низу списка находится пункт установки логотипа, который будет отображаться при включении телевизора. Логотип можно отключить, выбрать один из списка, например логотип «SONY», которого кстати нет в новой прошивке, или оставить включённым загрузив собственную картинку. О том как это сделать, будет описано во время проверки возможностей воспроизведения мультимедийных файлов:

В сервисном меню имеется ещё много различных функций, которые могут быть полезны, или же не очень, и которые могут нарушить нормальную работу устройства. Но всегда остаётся возможность установить настройки по умолчанию, или же заново перепрошить память для возвращения к первоначальному состоянию. Кнопкой «Выход» можно выйти из сервисного меню и продолжить работу с устройством в обычном режиме.

Основные настройки модуля

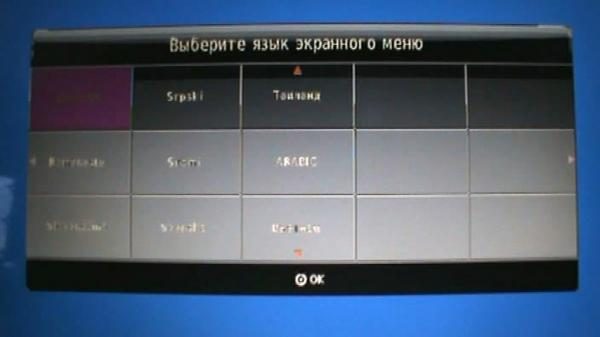

Для выбора русского языка отображения при первом включении телевизора стрелкой «Вправо» нужно перейти на пятый пункт, при этом в верхней строке текст сразу изменится на русский:

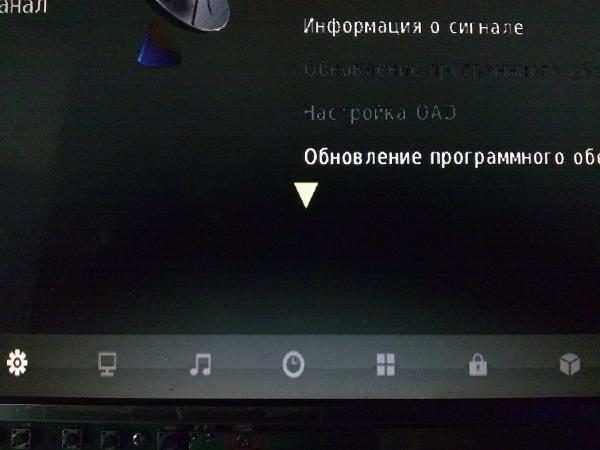

Перевод на русский язык осуществлён не полностью, а некоторые пункты становятся просто непонятными. Поэтому для сравнения будут показаны варианты отображения на русском и английском языках. Не углубляясь далеко в древовидную структуру, коротко рассмотрим главные пункты меню основных настроек.

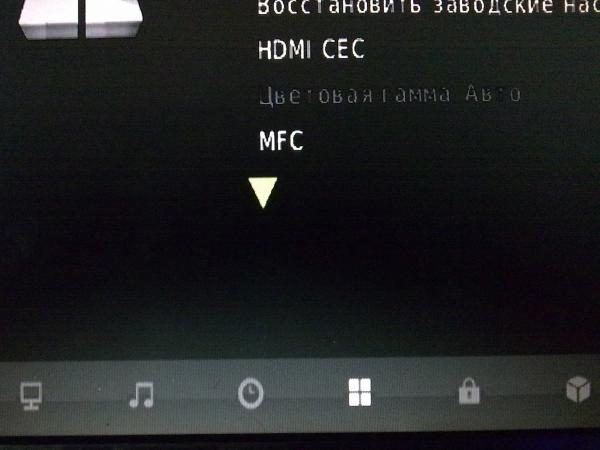

Меню имеет шесть разделов, обозначенных соответствующими значками в строке на нижней части экрана, которые по разному отображаются в зависимости от выбранного источника сигнала:

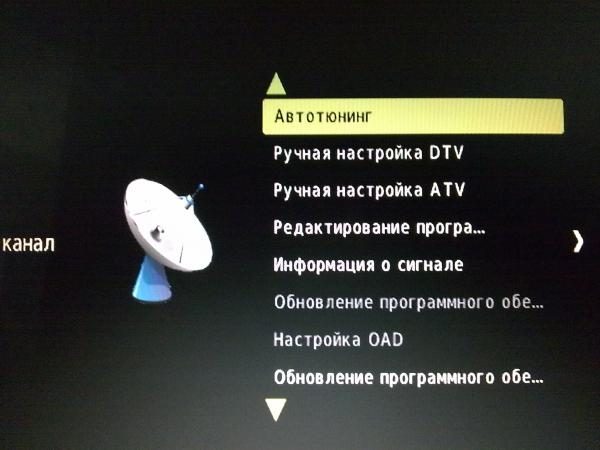

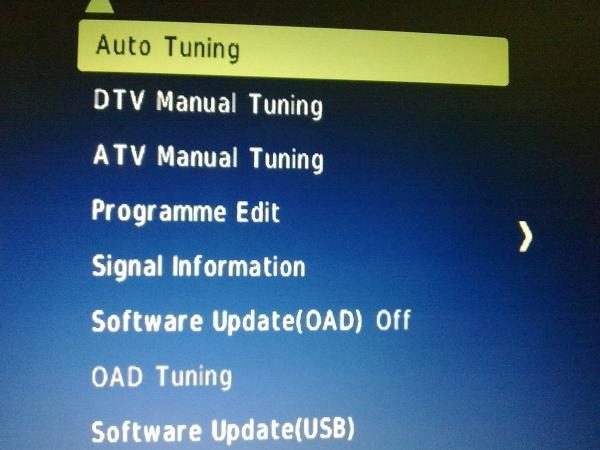

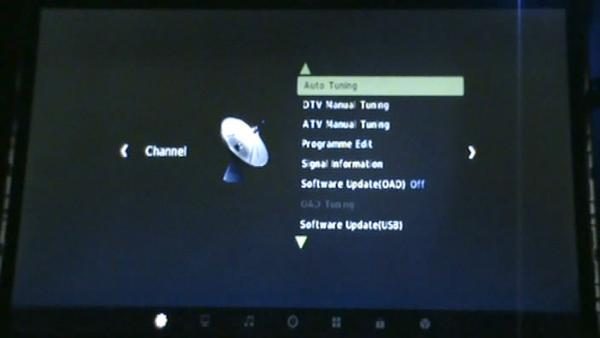

Первый слева раздел меню предназначен для настройки эфирного приёмника и имеет следующие пункты:

  • Автоматическая настройка;
  • Ручная настройка цифрового ТВ;
  • Ручная настройка аналогового ТВ;
  • Редактирование списка программ;
  • Информация о сигнале;
  • Эфирное обновление программного обеспечения;
  • Настройка эфирного скачивания;
  • Обновление программного обеспечения по USB.

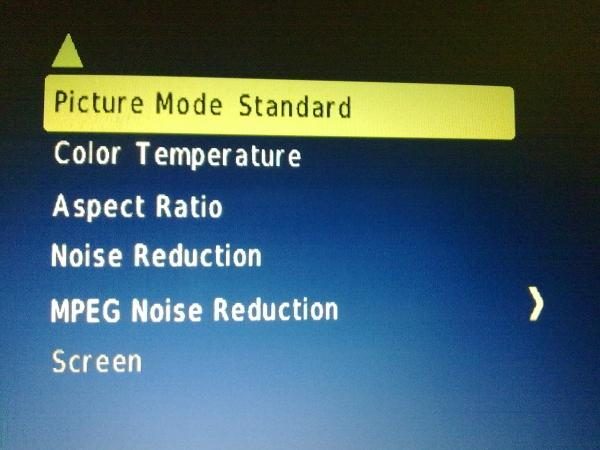

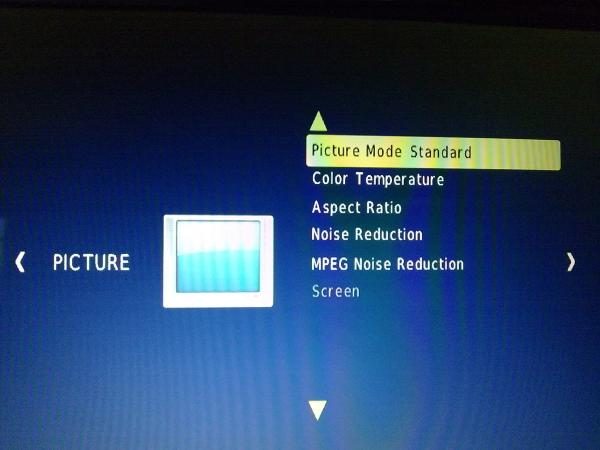

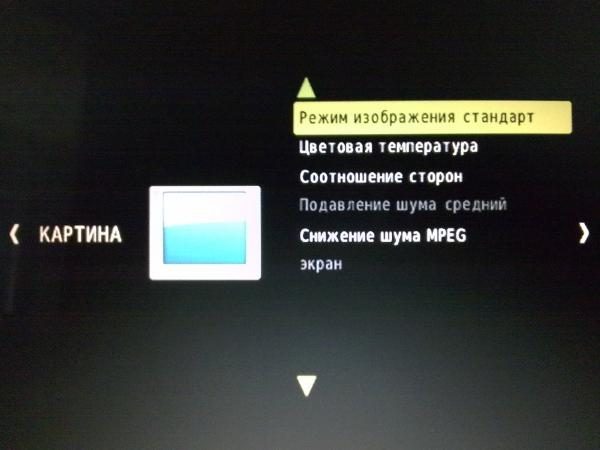

Второй раздел предназначен для настройки отображения и имеет следующие пункты:

  • Выбор режима изображения;
  • Настройка цветовой температуры;
  • Установка размера и соотношения сторон;
  • Система шумо-подавления и шумо-понижения;
  • Последний пункт «Экран» не активен.

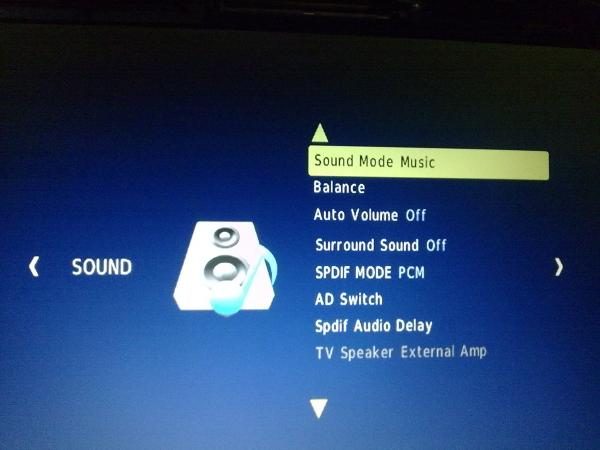

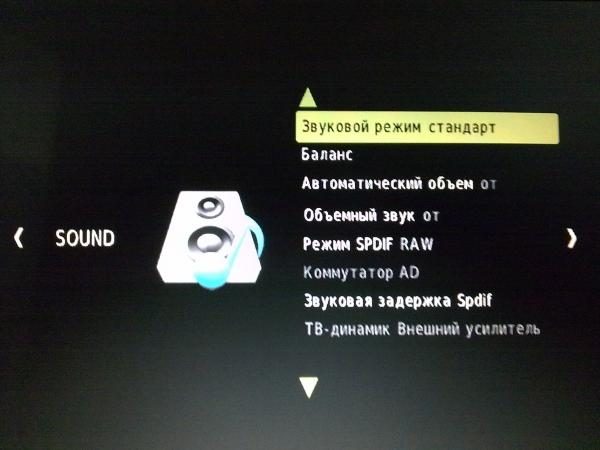

Третий раздел предназначен для настройки звукового сопровождения и имеет следующие пункты:

  • Выбор режима звучания;
  • Настройка баланса;
  • Дополнительные функции настройки звука;
  • Последний пункт «Внешний усилитель» не активен.

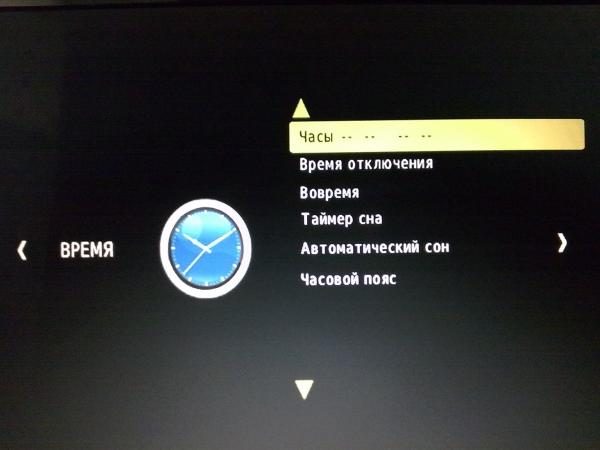

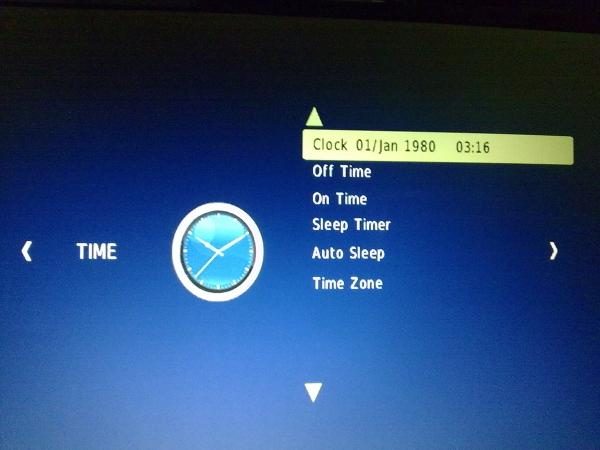

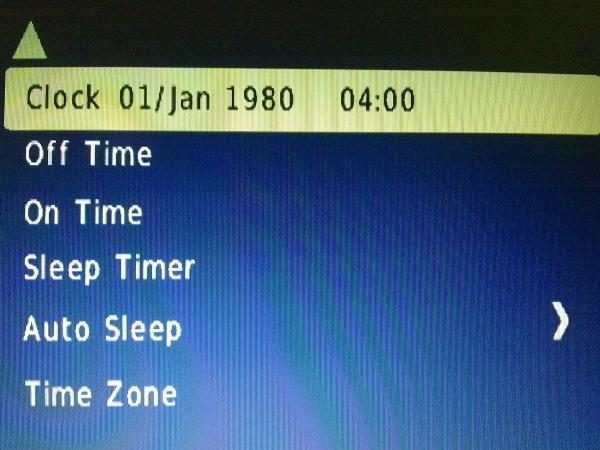

Далее следует раздел настройки даты и времени, где так же можно указать часовой пояс и установить различные таймеры:

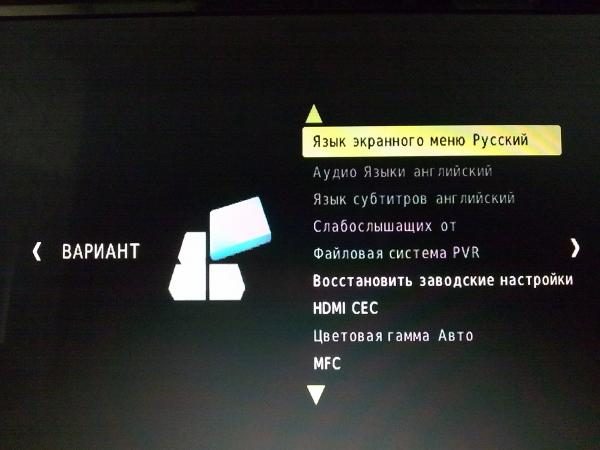

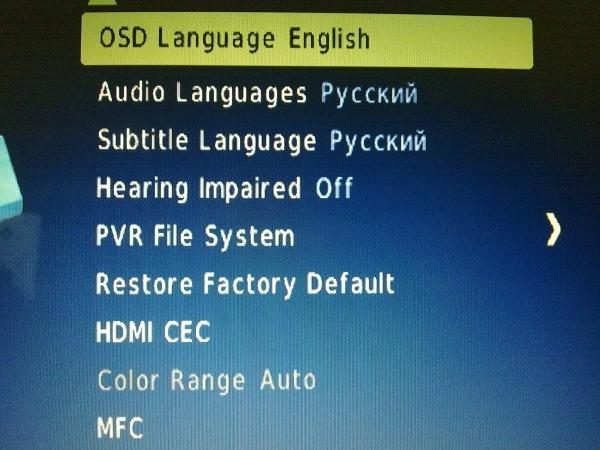

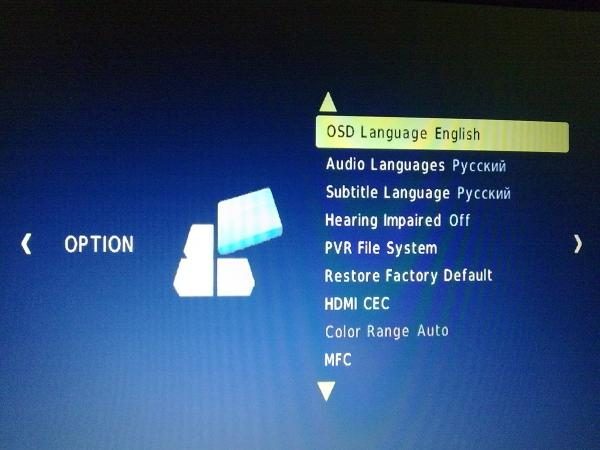

За ним идёт довольно важный раздел дополнительных настроек, где можно выбрать язык меню, звукового сопровождения, субтитров, а также восстановить заводские настройки:

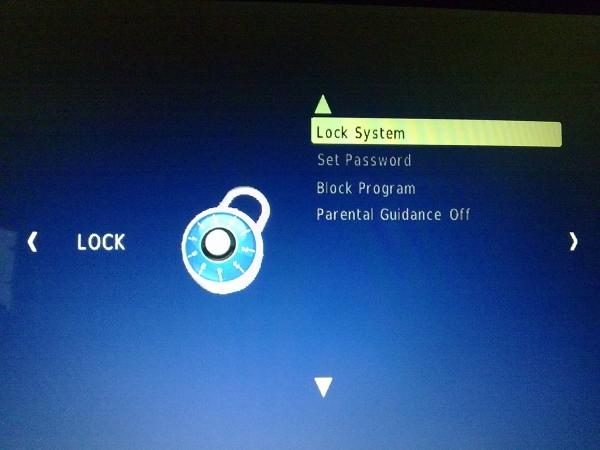

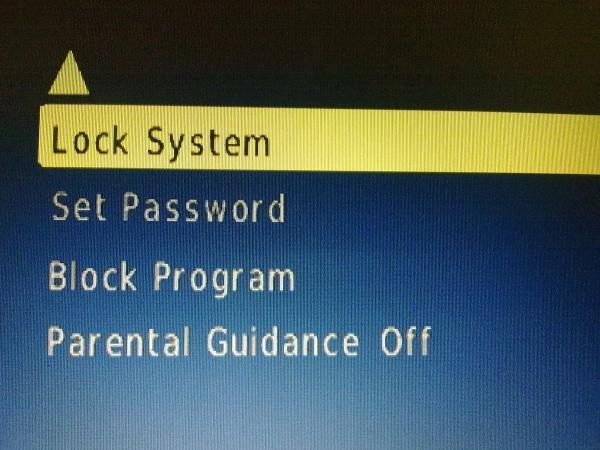

И последний раздел блокировки и родительского контроля активируется только в режиме просмотра телепередач, где можно задать пароль и ограничить доступ детей:

Поиск и просмотр радио- и телепередач

Для просмотра телевизионных каналов и прослушивания эфира нужно подключить антенну в гнездо «RF» модуля, а кнопкой «Input» из источников сигнала выбрать один из трёх верхних, относящихся к тюнеру:

Потребление тока при этом немного увеличивается и составляет самую большую величину за всё время тестирования:

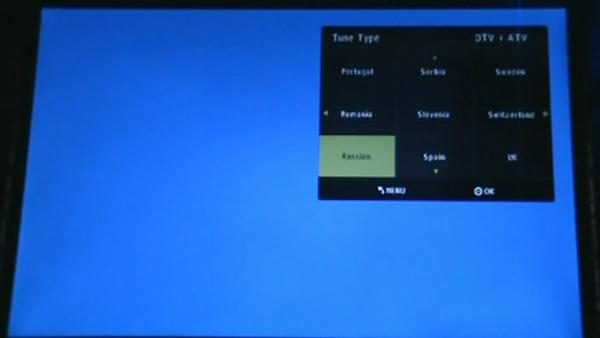

Далее в главном меню нужно войти в раздел настройки тюнера и выбрать автоматическую или ручную настройку, указав затем аналоговый и/или цифровой тип сигналов и приоритетный язык вещания:

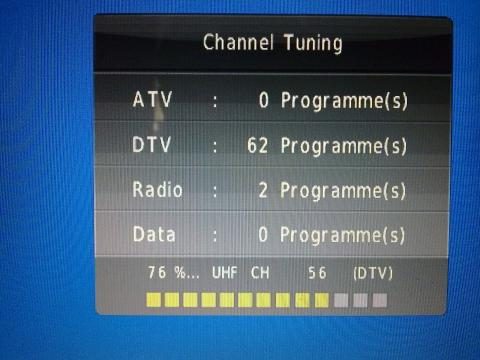

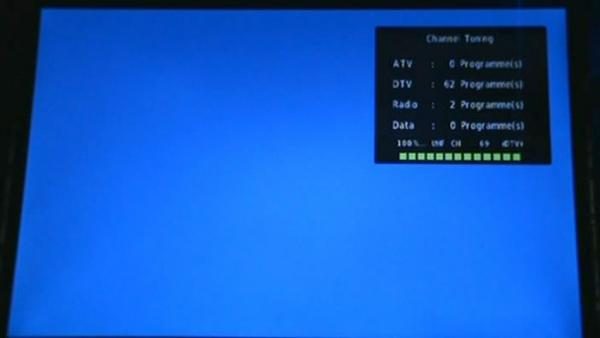

После подтверждения выбора начнётся поиск сигналов с процентным отображением просканированных частот, диапазона, номера текущего канала и информации об уже найденных программах:

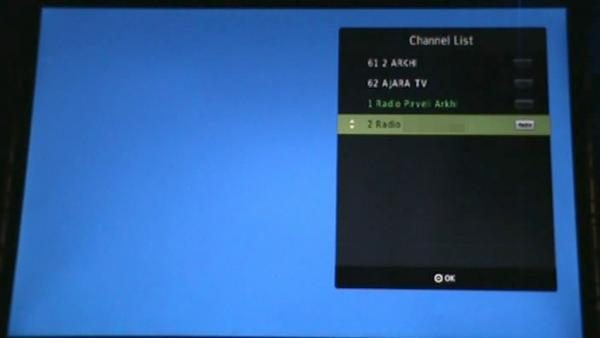

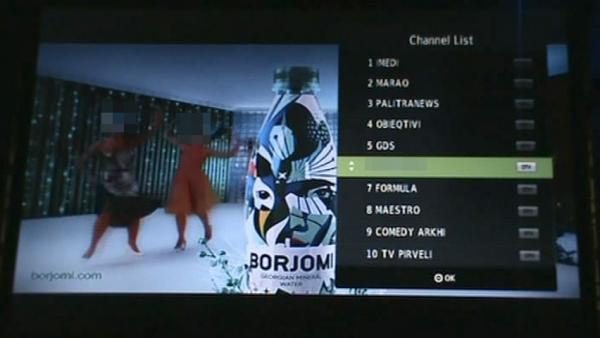

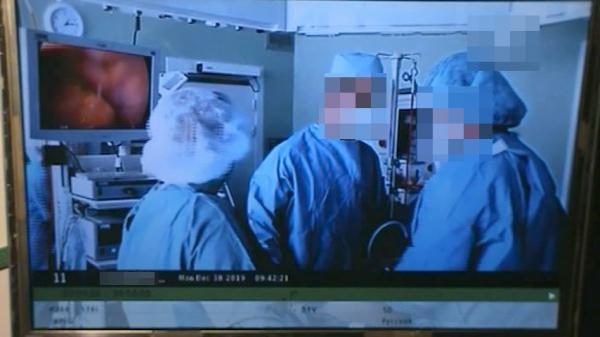

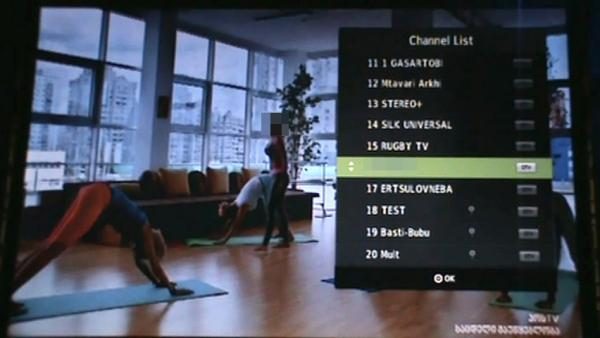

По завершению сразу начинается показ первого в списке канала, а кнопкой выбора можно отобразить весь список каналов и выбрать нужную передачу для просмотра:

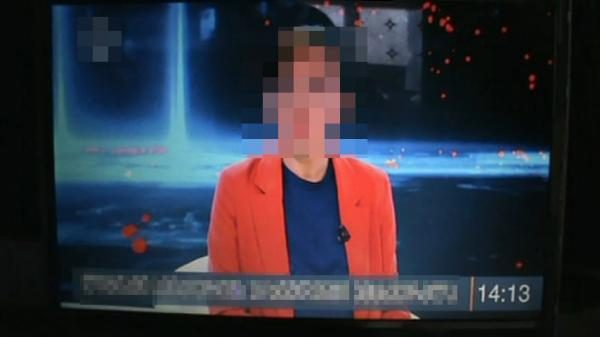

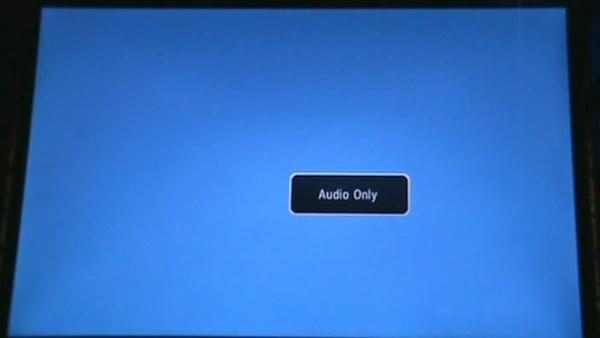

Антенна использовалась не самая лучшая, но качество приёма приятно удивило. Картинка отображалась чисто, без помех, звуковое сопровождение тоже было хорошим. Кроме теле- были так же найдены радио программы, при выборе которых можно было прослушивать передачи, а на экране отображалось уведомление о приёме только звуковой информации:

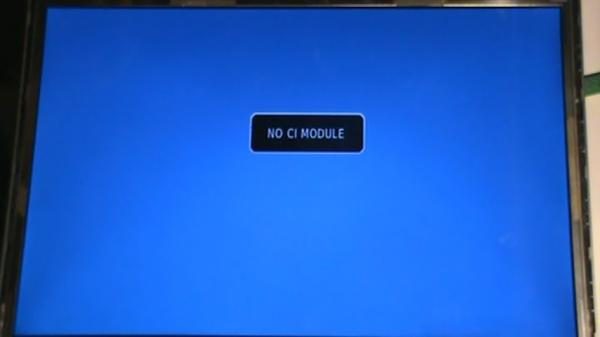

К сожалению не получится просматривать платные каналы, так как в наличии нет встроенного модуля для декодирующих карт:

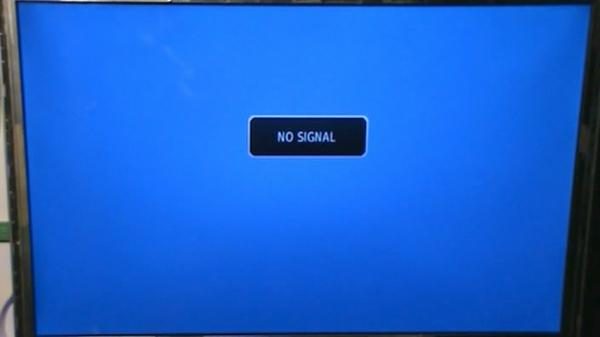

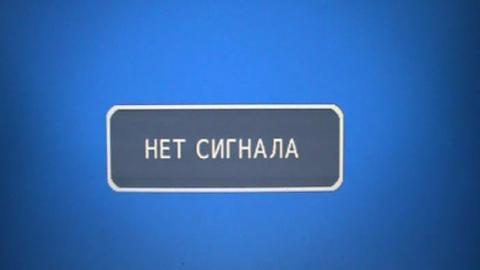

При отключении антенны, на голубом фоне отображается уведомление об отсутствии сигнала:

И тут проявился недостаток новой версии программного обеспечения. Во время просмотра телепередач и установки автоматического режима соотношения сторон, в старой версии картинка помещалась в площадь экрана, а в новой же версии происходило обрезание боковых краёв изображения и потеря информации, и это никак не удалось исправить. Для примера удалось зафиксировать одну и ту же передачу одного канала, и по титрам внизу экрана, можно заметить что картинка выходит за рамки и изображение обрезается:

И второй недостаток новой прошивки — это то, что в обычном режиме просмотра, кнопки «OK» и «DISP» на пульте дистанционного управления, выполняют одну и ту же функцию, а именно — отображение списка каналов, хотя в старой версии список каналов отображался кнопкой «DISP», а кнопка «OK» на некоторое время показывала дополнительную информацию о текущей телепередаче в строке состояния в нижней части экрана. Эта информация итак кратковременно отображается при выборе канала, но иногда бывает нужно посмотреть её не переключая текущий канал:

Источники сигнала и воспроизведение мультимедийных файлов

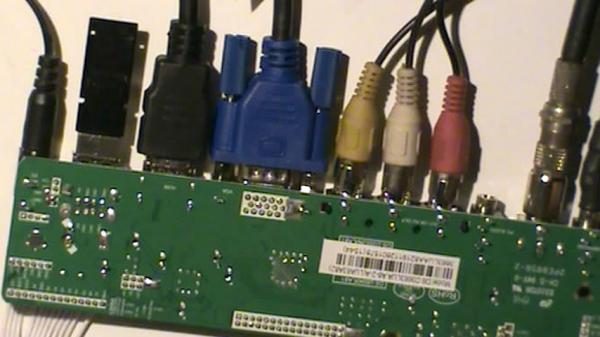

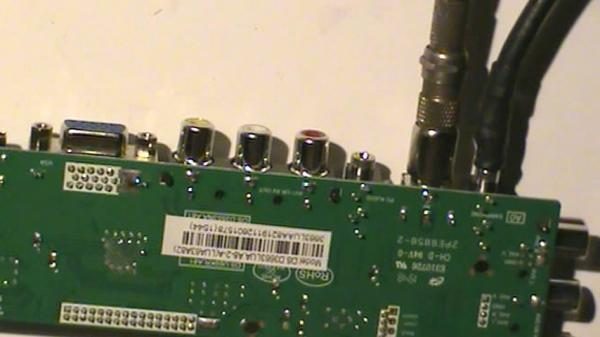

Работа модуля была проверена с тремя разными источниками сигнала. К входу «VGA» был подключен компьютер, а к входам «HDMI» и «AV» приставка для приёма спутникового телевидения. Изображение выводится на экран как на обычном мониторе, а при отсутствии сигнала появляется соответствующее уведомление:

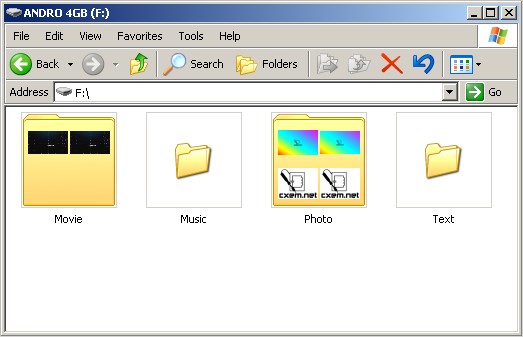

Для проверки воспроизведения файлов различных форматов был подготовлен USB флешь-накопитель с четырьмя каталогами для видео, музыки, фотографий и текста:

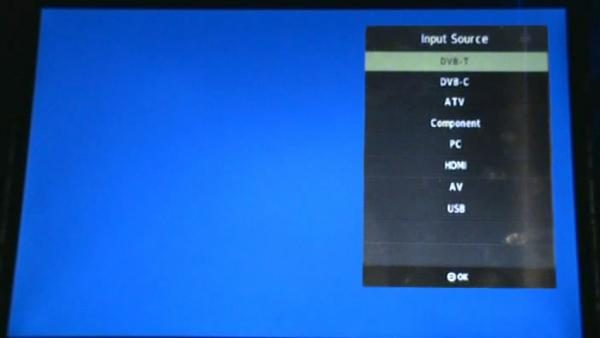

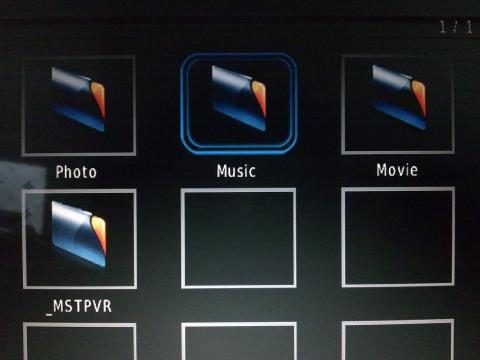

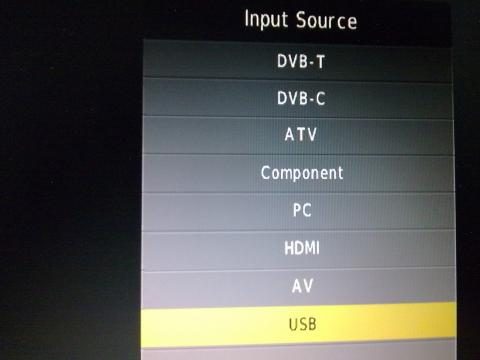

Для воспроизведения с подключённой флешки в источнике сигнала нужно выбрать «USB» и подождать пока определиться содержимое накопителя, после чего появится меню для выбора типа воспроизводимого материала, где можно просматривать фотографии, видео, слушать музыку или читать текст:

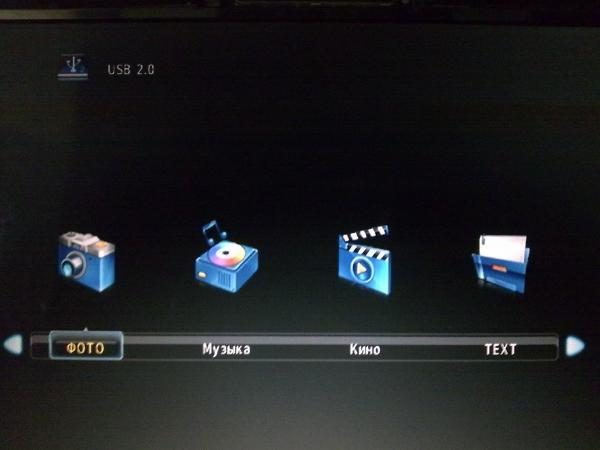

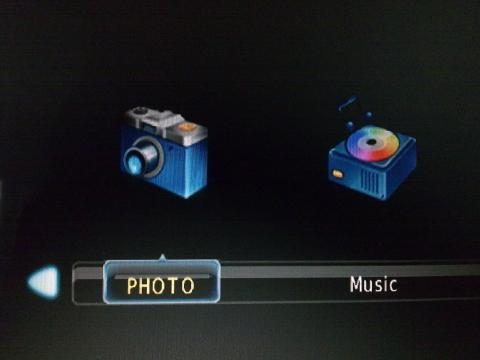

Произведём проверку по порядку слева направо, и для начала выберем просмотр фотографий на разделе диска «C» USB-накопителя, после чего откроется корневой каталог с записанными на нём подкаталогами с соответствующими типами файлов:

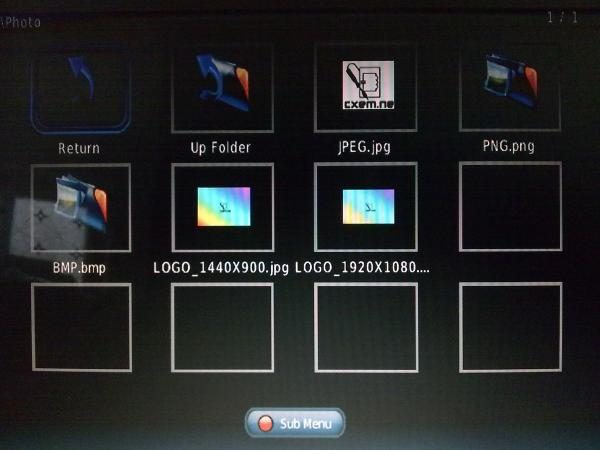

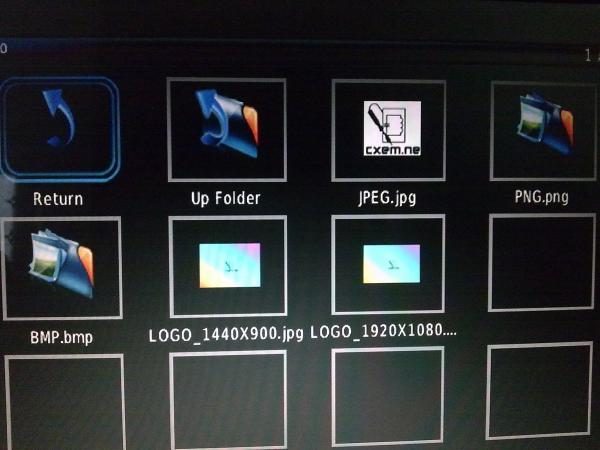

Так как подготовленные фотографии заранее были записаны в каталог «Photo», то для их просмотра нужно установить синюю рамку на этом каталоге и выбрав его открыть доступное содержимое. Можно заметить при этом, что после подключения к модулю в корневом каталоге флешки был создан каталог с названием «_MSTPWR», а красной функциональной кнопкой можно удалять ненужные файлы и каталоги:

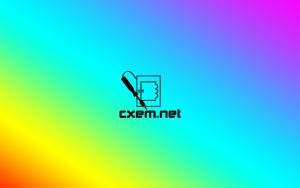

На возможность просмотра были проверены фотографии с расширениями файлов «.JPG», «.PNG» и «.BMP». Все они воспринимаются нормально, а при наведении синей рамки появляется небольшое окно с пред-просмотром и отображением информации о файле:

Кнопкой выбора можно указать несколько файлов для последующего последовательного воспроизведения в виде слайд-шоу, а кнопкой воспроизведения на пульте с нарисованным треугольником можно начать просмотр выбранных изображений. При этом картинка отображается во весь экран, а в нижней части появляется меню навигации с дополнительными функциями, которое само по себе не исчезает, и его можно скрыть нажатием кнопки «Вниз» на пульте. Если же начать воспроизведение без предварительного выбора картинок для плейлиста, то по кругу, последовательно, будет производится показ всех имеющихся в каталоге изображений:

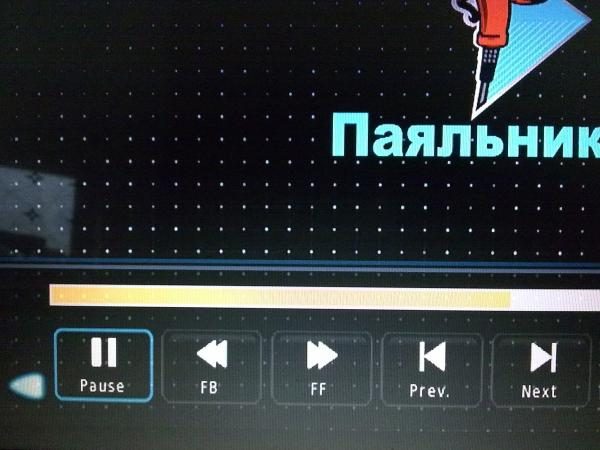

Навигационное меню имеет стандартные кнопки для «Воспроизведения/Паузы», перехода на «Предыдущую/Последующую» картинку, «Остановки» воспроизведения, а так же функции «Повтор», «Случайно», «Музыкальное сопровождение», «Плейлист», «Информация», «Поворот», «Масштабирование», «Передвижение», «Захват» и «Слайд-шоу». Функцией захвата можно установить текущее изображение, которое было создано специально под разрешение панели, в качестве логотипа при включении телевизора:

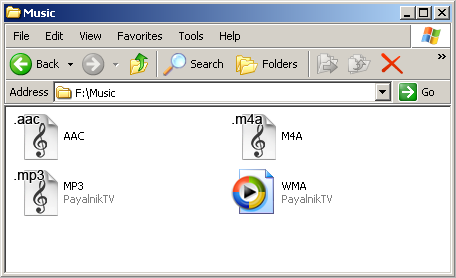

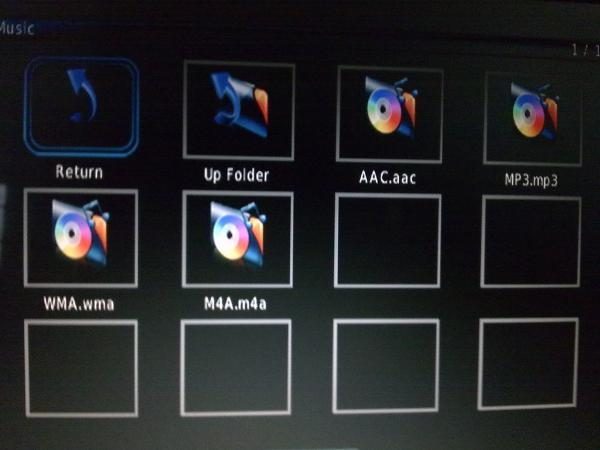

Для проверки воспроизведения музыкальных композиций различных форматов, в каталоге «Music» были подготовлены файлы с расширениями «.AAC», «.M4A», «.MP3» и «.WMA». При установке синей рамки на поддерживаемом файле, появляется небольшое окно пред-просмотра с информацией о воспроизводимом файле, и начинается фоновое проигрывание композиции. В это время можно регулировать громкость или перейти на другой файл. Не удалось запустить воспроизведение файла формата «.WMA», хота в документации и была заявлена поддержка файлов данного формата. Остальные же композиции воспроизводятся без проблем с довольно хорошим звучанием как в штатном громкоговорителе, так и в подключаемом усилителе:

Кнопкой выбора можно указать несколько файлов для последующего последовательного воспроизведения один за другим, а кнопкой воспроизведения на пульте с нарисованным треугольником можно начать прослушивание выбранных музыкальных композиций. При этом на весь экран отображается подобие спектрального анализатора, а в нижней части появляется меню навигации с дополнительными функциями, которое само не исчезает, и его можно скрыть нажатием кнопки «Вниз» на пульте. Если же начать воспроизведение без предварительного выбора файлов для плейлиста, то по кругу, последовательно, будет производится воспроизведение всех имеющихся в каталоге композиций:

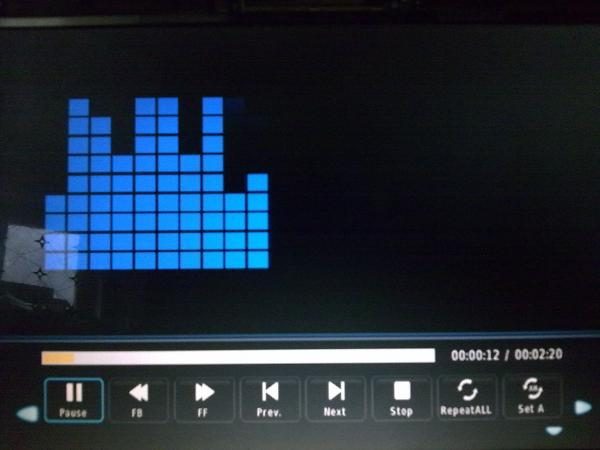

Навигационное меню имеет стандартные кнопки для «Воспроизведения/Паузы», быстрой перемотки «Назад/Вперёд», перехода на «Предыдущую/Последующую» композицию, «Остановки» воспроизведения, а так же функции «Повтор», «Проигрывание выбранного участка», «Случайно», «Отключение звука», «Плейлист», «Информация» и «Переход на позицию». Хотя функцией перехода на позицию и можно попасть на указываемое место на временной шкале воспроизведения, но на практике это очень неудобно, и было бы лучше иметь возможность просто перемещать точку воспроизведения стрелками на пульте, как это сделано во многих плеерах на других устройствах воспроизведения:

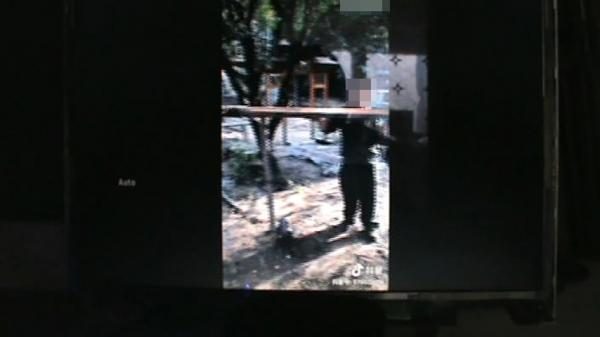

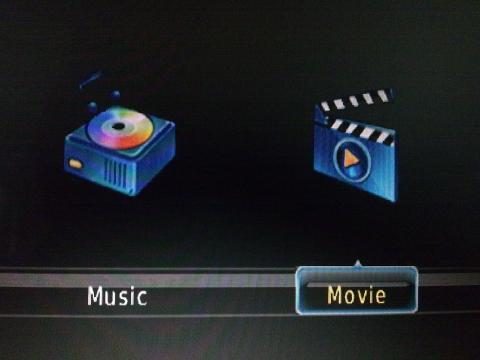

Что-бы просматривать фильмы и различные видеоролики, в меню выбора типа воспроизводимого материала нужно выбрать пункт «Movie», следующий за музыкой:

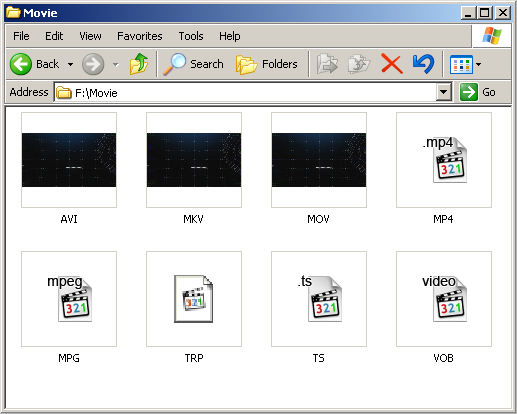

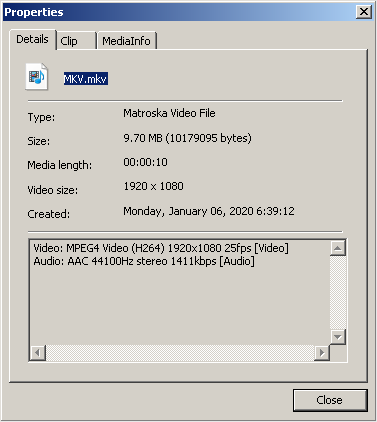

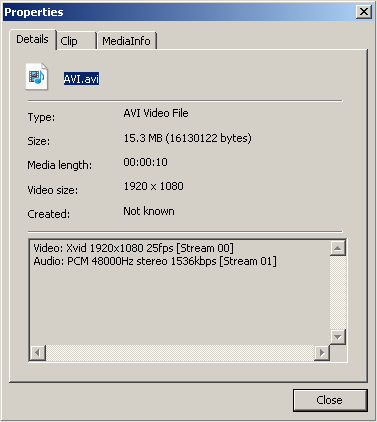

Для проверки воспроизведения видео-файлов различных форматов, в каталоге «Movie» были подготовлены файлы соответствующих кодеков с расширениями «.AVI», «.MKV», «.MOV», «.MP4», «.MPG», «.TRP», «.TS» и «.VOB», на которые заявлена поддержка на корректное воспроизведение:

После наведения синего квадрата и выбора каталога «Movie» отображается его содержимое с записанными видеороликами. При попытке воспроизвести файл формата «.AVI» появляется уведомление «Unsupported File», хотя сам файл сжат поддерживаемым кодеком «Xvid» и имеет разрешение 1920×1080 с частотой 25 кадров в секунду:

То же самое произошло и с видео-файлами форматов «.MKV» и «.MP4», сжатых так же поддерживаемым кодеком «h264» с теми же разрешением и частотой кадров:

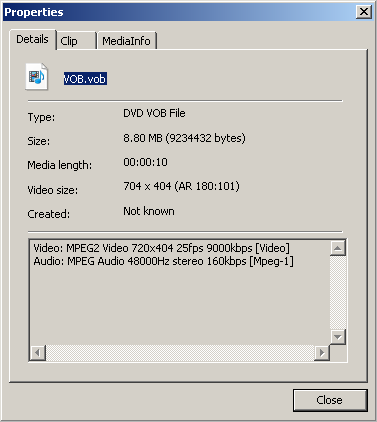

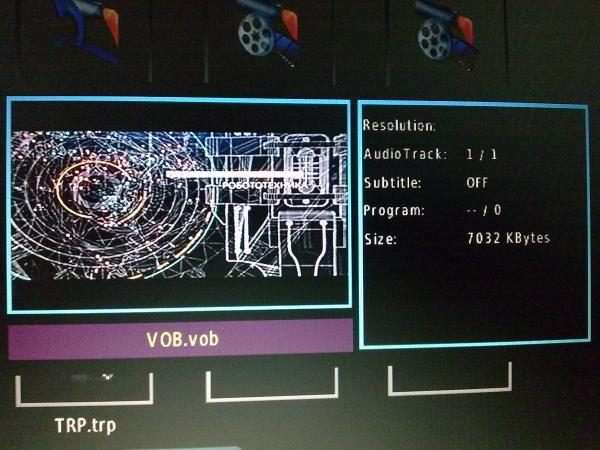

Имеется проблема с воспроизведением звука файла DVD-формата «.VOB». Картинка отображалась, но не во весь экран, а звука не было слышно ни на какой громкости, хотя он был сжат в поддерживаемом кодировании «MPEG» специально для проверки:

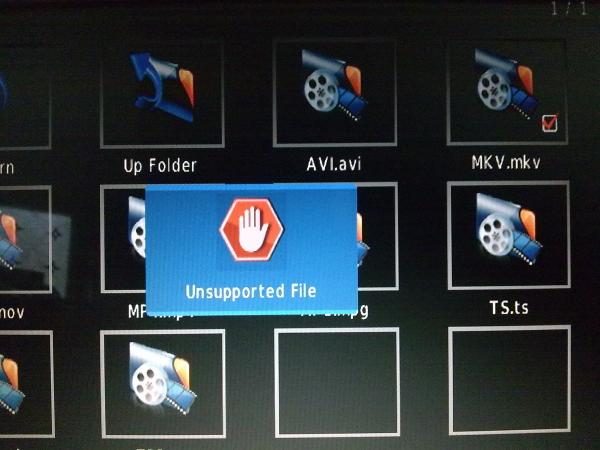

При наведении синей рамки на видеоролики с расширениями «.MOV», «.MPG», «.TRP», и «.TS» появляется окно пред-просмотра с информацией о самом файле. Кнопкой выбора можно указать несколько файлов для последующего последовательного воспроизведения один за другим, а кнопкой воспроизведения на пульте с нарисованным треугольником можно начать полно-экранный просмотр выбранных видео-файлов:

При этом в нижней части появляется меню навигации с дополнительными функциями, которое само не исчезает, и его можно скрыть нажатием кнопки «Вниз» на пульте. Если же начать воспроизведение без предварительного выбора файлов для плейлиста, то по кругу, последовательно, будет производится воспроизведение всех имеющихся в каталоге файлов. Навигационное меню имеет стандартные кнопки для «Воспроизведения/Паузы», быстрой перемотки «Назад/Вперёд», перехода на «Предыдущий/Последующий» видеоролик, «Остановки» воспроизведения, а так же функции «Повтор», «Случайно», «Проигрывание выбранного участка», «Плейлист», «Информация», «Замедленная перемотка вперёд», «Пошаговая перемотка вперёд», «Переход на позицию», «Увеличение/Уменьшение» размера изображения, «Изменение соотношения сторон картинки» и «Передвижение изображения»:

Хотя функцией перехода, как и в случае проигрывания музыки, и можно попасть на указываемое место на временной шкале воспроизведения, но на практике это очень неудобно, и было бы лучше иметь возможность просто перемещать точку воспроизведения стрелками на пульте, как это сделано во многих плеерах на других устройствах воспроизведения.

В случае с просмотром видео-файлов, выявилась та же проблема новой версии программного обеспечения, что и при просмотре телевидения, а именно — во время просмотра видео с нестандартным соотношением сторон и установки автоматического режима его определения, в старой версии картинка отображалась в нормальных пропорциях, а в новой же версии происходит растягивание боковых краёв изображения и искажение отображаемой информации, и это никак не удалось исправить. Для примера был зафиксирован один и тот же кадр одного ролика, и можно заметить что картинка теряет свои пропорции и отображается некорректно:

Кроме возможности просматривать графическую информацию и слушать музыку, имеется так же поддержка просмотра содержимого файлов формата «.TXT» в различных кодировках. Для просмотра текстовой информации нужно открыть пункт «TEXT» меню выбора типа воспроизводимого материала:

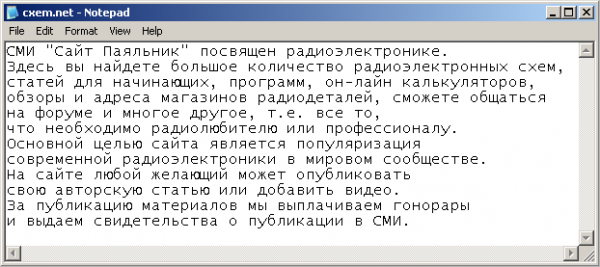

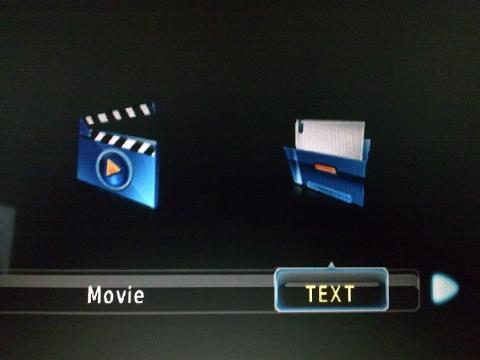

На USB-накопителе заранее был подготовлен каталог «Text» с текстовым документом внутри него, и для его просмотра нужно войти в этот каталог:

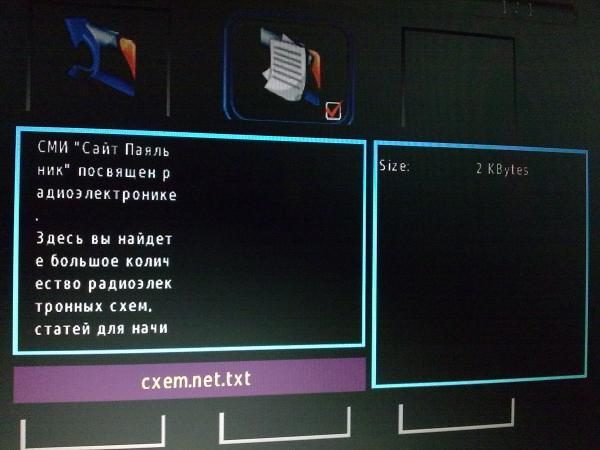

При неведении синей рамки на файл «.TXT» через некоторое время появляется небольшое окно предварительного просмотра и информацией о самом файле. После нажатия на кнопку воспроизведения на пульте с нарисованным треугольником текст выводится на половину экрана с переходом строки в случайных местах, а в нижней части появляется меню навигации с дополнительными функциями, которое не исчезает, пока не скроешь его нажатием на кнопку «Вниз» на пульте:

Навигационное меню имеет кнопки для перехода на «Предыдущую/Последующую» страницу документа, переход на «Предыдущий/Последующий» документ, «Остановки» воспроизведения, а так же функции «Музыкальное сопровождение», «Плейлист» и «Информация». Немного неудобно, что текст отображается только на половину экрана, но хорошо, что есть поддержка кириллицы и можно читать документы, написанные на русском языке:

Температурные режимы платы главного модуля

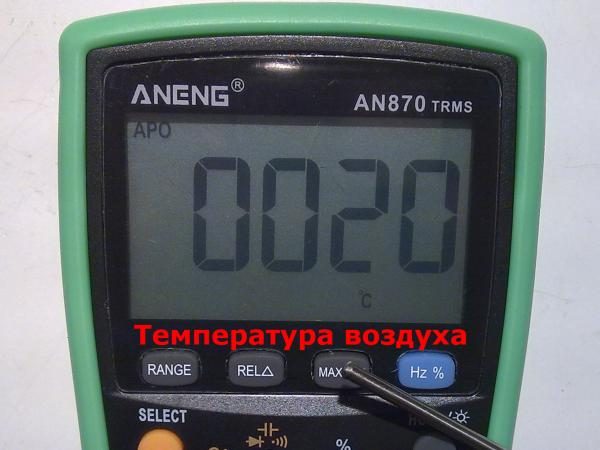

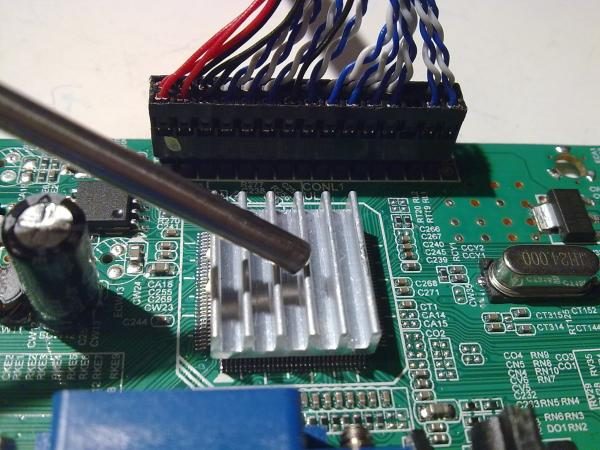

Во время проверки и испытаний модуля производились замеры температуры наиболее нагревающихся участков платы. Всё это время в помещении была средняя температура воздуха 20 °C. При другой температуре окружающей среды значения могут отличаться от указанных. Измерения температуры проводились после 10, 30 и 60 минут работы телевизора, с применением мультиметра ANENG AN870, обзор которого будет в следующей статье:

Температура критичных участков после 10 минут работы

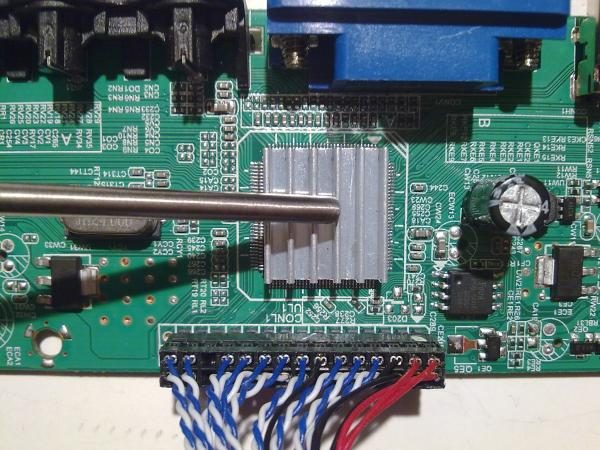

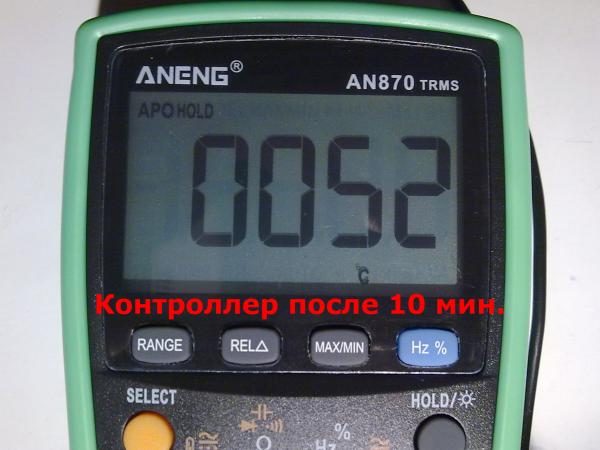

Температура радиатора центрального контроллера составила 52 °C:

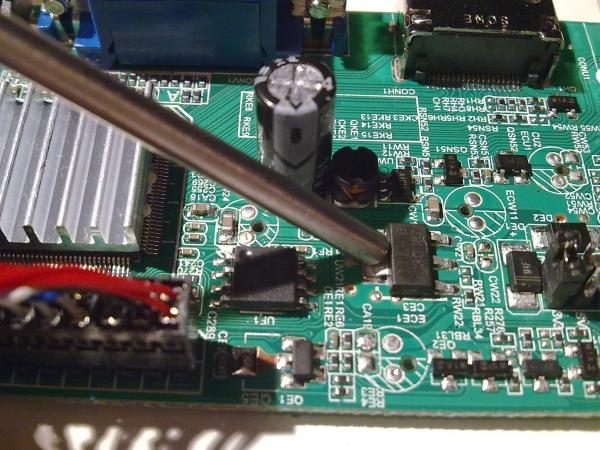

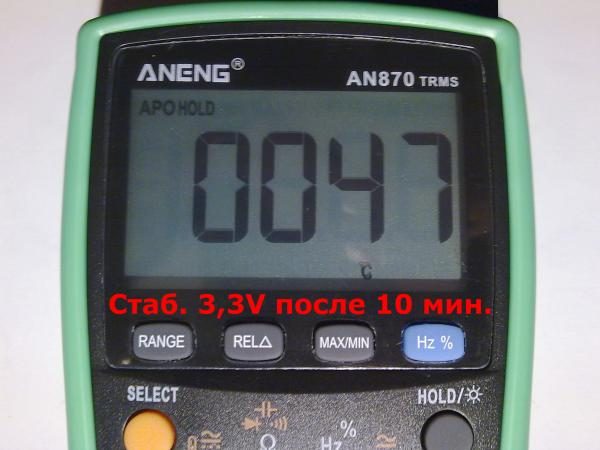

Температура подложки интегрального стабилизатора на 3,3 Вольт составила 47 °C:

Температура подложки интегрального стабилизатора на 1,8 Вольт составила 43 °C:

Температура критичных участков после 30 минут работы

Температура радиатора центрального контроллера составила 59 °C:

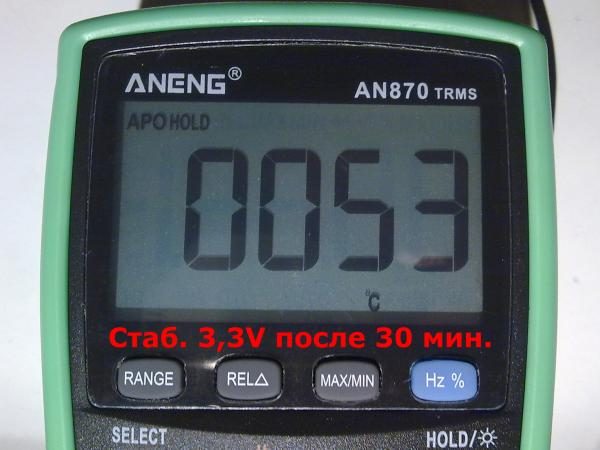

Температура подложки интегрального стабилизатора на 3,3 Вольт составила 53 °C:

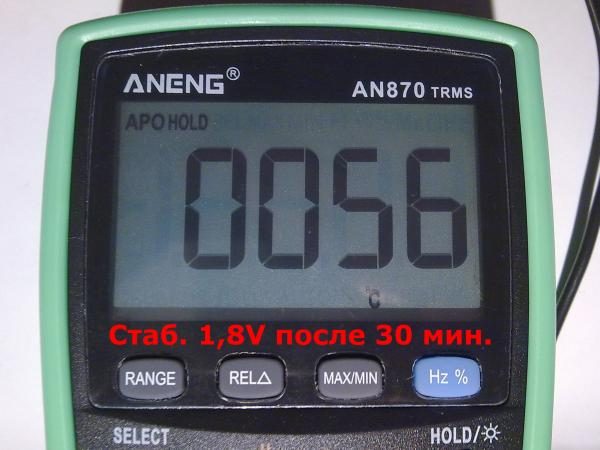

Температура подложки интегрального стабилизатора на 1,8 Вольт составила 56 °C:

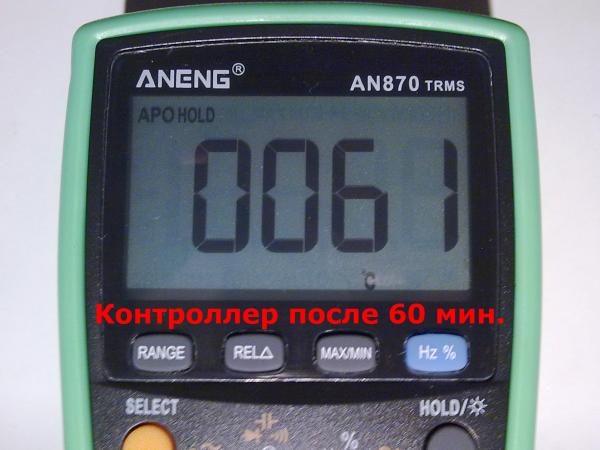

После одного целого часа непрерывной работы устройства в режиме просмотра телевидения, в котором потребление тока максимальное, температура интегральных стабилизаторов больше не менялась, а температура радиатора главного контроллера поднялась до 61 °C:

Нагрев элементов оказался довольно существенным, а с большой панелью с более высоким разрешением, и требующей большей мощности, он может достигать критической отметки, и это нехорошо скажется на долговечности — со временем перегревающиеся радиоэлементы будут деградировать, а печатная плата может прогибаться под действием её неоднородного нагрева. Как следствие, постепенно появятся проблемы, и в конце-концов устройство перестанет функционировать.

Для предотвращения этого нежелательного явления, нужно будет позаботиться о дополнительных мерах отвода тепла, таких как вентиляционные каналы и дополнительные радиаторы. В радикальном случае можно установить небольшой вентилятор для циркуляции воздушных потоков и принудительного охлаждения пространства внутри устройства.

Заключение
На данный момент, рассмотренный комплект, хотя и имеет некоторые нюансы и нуждается в доработке, является лучшим в своём роде, и будет незаменимым универсальным решением для ремонта телевизора или переделки монитора в многофункциональный мультимедийный проигрыватель. Как от универсального и бюджетного решения, конечно не стоит ждать безупречного качества, но со своими задачами оно справляется хорошо и его однозначно можно рекомендовать к покупке.

Пишите, что Вы знаете ещё о подобных устройствах, и какое Вам понравилось больше всего. Так же оставляйте Ваши предложения на тему последующих обзоров электронной техники и радиолюбительских инструментов.

Модуль был приобретен на Aliexpress за 24$ здесь
