Автоматика: Электронные реле времени E234 (ABB)

УРА! Данный пост написан всем в помощь, и я буду не против, если его кто-то решит опубликовать у себя (не забудьте уведомить меня об этом!).

Опять же скучно, и, вроде, была у меня задумка начать выкладывать всякие штуки по автоматике, с которыми мне приходится работать. Попробую открыть небольшой цикл, который потом при желании буду дополнять разными новыми штучками, которые мне приходилось или приходится использовать в своей работе.

Первыми штуками будут, как не странно, реле времени или таймер. Сначала что это такое и зачем оно нужно. Это обычно реле с контактами, которые изменяют своё состояние в зависимости от времени. Достаточно, хе-хе, путано? Но в более общем виде не опишешь, и наверное проще будет привести два самых распространённых вида: задержка перед включением и задержка перед выключением. Наверное, самый часто используемый вид реле времени — это реле с задержкой перед включением, реле выдержки времени. Для чего же они вообще выпускаются и применяются?

В первую очередь, конечно, можно вспомнить про большую автоматику. Управление лифтами, насосами, слежение за параметрами. Ну вот например в старой релейной системе управления лифтом таких реле времени стоит целая куча. Скажем, простая банальность — одно из таких реле гасит светящуюся кнопку вызова лифта, приводя схему в исходное состояние и показывая что лифт свободен для вызова.

В другом варианте реле времени с задержкой по включению может использоваться в защите по отклонению какого-нибудь параметра. В обычном случае защита действует мгновенно: как только параметр вышел за его пределы, то защита сразу отключает устройство. В нашем электрическом варианте для защиты от повышенного напряжения это, возможно, и хорошо. А вот скажем в какой-нибудь насосной автоматике — не всегда, потому что для каких-либо параметров допускаются временные «скачки» значения, которые особой опасности не представляют. Ну, скажем, временное понижение давления в трубах (открыли больше кранов, но какие-нибудь дополнительные насосы ещё не успели включиться), небольшое понижение-повышение напряжения при коммутации мощных станков или двигателей. Такие процессы могут длиться секунду, а если из-за них система выключится по аварии — будет не особо приятно.

Так вот тут-то нам реле времени с задержкой по включению и помогает. Возьмём и подадим сигнал с датчика параметра на питание реле времени. Обычно любое реле времени начинает отсчёт сразу после подачи питания, а если питание скинуть то при следующей подаче питания отсчёт начинается с нуля. Вот и славно. Если запитанное реле успеет досчитать до установленного интервала — то наша защита сработает. А если не успеет — то ничего не отрубится, и система посчитает это отклонение параметра какой-то незначащей ерундой.

Ну и ещё, например, на таком реле у меня была сделана автоматика освещения гаража. Материал старый, почитать можно тут: Старое: Гаражная электрика и автоматика (2006 год).

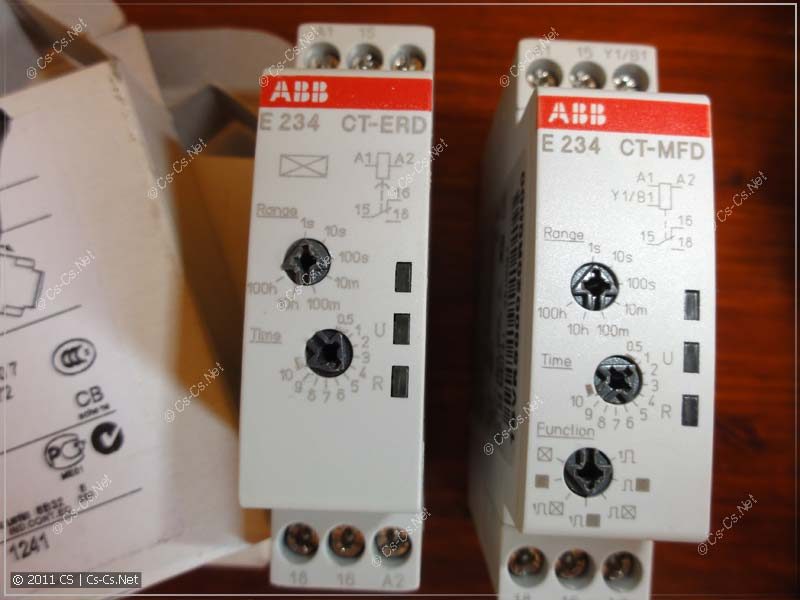

Мне перепало два вида реле времени. Первое — ABB E234 CT-ERD. Это совершенно обычное реле времени с задержкой на включение. Оно, хоть и электронное, но тупое как пробка и достаточно примитивно. Крутилками можно выставить необходимую задержку, и при подаче питания реле сначала отсчитает установленное время, а потом переключит свои контакты, и так и останется, пока не будет снято питание. Когда питание будет подано повторно, то всё повторится.

Конкретно все виды реле времени ABB обладают сходными повадками. Во-первых, питание. Питание у них, если это не указано отдельно, обычно универсальное в 24-240 вольт переменного тока и 24-48 вольт постоянного тока. Этот вид напряжений достаточно универсален и замечательно подходит как под низковольтную автоматику в шкафах, так и под наш бытовой сектор в виде квартир на 220-230 вольт. Во-вторых, при прерывании напряжения питания (или снятии его и повторной подаче) реле возвращается в исходное положение и отсчёт времени начинается заново, с нуля. В-третьих, на самой панельке реле обычно стоят два светодиода. Зелёный если светится — значит что питание на реле подано, и оно или уже отсчитало свой интервал, или, наоборот, готово его отсчитывать. Если зелёный светодиод мигает — то заданный интервал времени в данный момент отсчитывается. А жёлтый светодиод тупо индицирует срабатывание реле. В-четвёртых, все реле времени от ABB имеют как минимум 1 переключающийся контакт, что позволяет в некоторых случаях без заморочек изменять их функцию и лепить автоматику из того что есть под рукой.

Вот наше CT-ERD — самое простое. Если на него подать питание, то сразу же будет мигать зелёный светодиод (идёт отсчёт времени), а когда оно досчитает время до заданного — зелёный мигать перестанет и загорится жёлтый. И в таком состоянии реле времени останется до сброса питания. Вот подобное реле применено у меня в гараже, только через промежуточное. Идея схемы там была простая. У реле времени берём в данном случае нормально замкнутые контакты (если задержка времени не прошла — они замкнуты) и через них питаем наше промежуточное реле (его катушку).

А промежуточное реле включаем в самоблокирующийся режим (вот пост про самоблокировку реле) через кнопку:

Схема самоблокировки для реле

Питание катушки реле времени подключаем параллельно катушке промежуточного.

Работать будет так: нажали на кнопку, промежуточное реле и реле времени включились и заблокировали кнопку (держать её уже не надо). Схема работает, реле времени считает задержку. Как только оно досчитало до заданного времени и сработало, то нормально замкнутый контакт размокнётся и отключит питание всех реле сразу. Ну и в том числе и лампочки, которую питали другие контакты промежуточного реле.

Ага. Значит применение для реле времени придумали. Вот можно даже кому-нибудь на заказ такой автомат ещё раз соорудить. Но только промежуточное реле ещё какое-то… а нельзя ли от него избавиться? А можно! Для этого у ABB есть более дорогое, но гораздо более универсальное реле времени — многофункциональное ABB E234 CT-MFD. По корпусу или особенностям оно ничем не отличается от предыдущего, кроме одного новшества: Управляющего входа (Y1/B1). Это ещё один дополнительный вывод реле, на который можно подавать напряжение, от 0 до напряжения питания самого реле. Он, в зависимости от настройки реле, служит для активации его функций. А функции у многофункционального реле такие (перефразирую мутный каталог ABB понятными словами):

  1. Задержка при включении. Всё как обычного реле CT-ERD, управляющий контак ни на что не влияет. Подали питание, реле считает время. Досчитало? Включилось. Всё.
  2. Задержка выключения. Всё наоборот: подали питание, реле сразу же включается и ждёт определённое время. Дождалось — отключается и так и остаётся. Управляющий контакт ничего не делает.
  3. Задержка выключения по спаду Y1/B1. Если запитать реле просто так — то ничего не будет. Если подать напряжение на Y1/B1, то реле сразу же сработает и так и будет оставаться включенным, пока мы не снимем напряжение с Y1/B1. Вот когда мы напряжение снимем, то будет отсчёт времени и после отсчёта — отключение реле.
  4. Импульс по спаду Y1/B1. Запитываем реле как обычно, оно готово к работе и ничего не делает. Если подать напряжение на Y1/B1, то тоже ничего не будет. А вот если снять — то реле сразу же включается, считает время и, досчитав, отключается. Отличается от предыдущего режима тем, что здесь реле включается только тогда, когда пропадёт напряжение на Y1/B1. Именно такой режим используется в моей схемке чтобы по выключению датчика движения (пропадает питание, заведённое на лампу и на Y1/B1) кратковременно дёргать кнопку выключения общего света.
  5. Импульс по фронту Y1/B1. Запитываем как обычно, если подадим питание на Y1/B1, то реле сразу же включится и начнёт считать. Досчитает — отключится.
  6. Мигание, начало с включённого состояния. Реле генерирует меандр, который начинается с высокого уровня сигнала. Управляющий контакт не испольуется, а реле работает так: ВКЛ-ВЫКЛ-ВКЛ…
  7. Мигание, начало с выключенного состояния. То же, что и режим 6, но теперь оно начинает с низкого уровня сигнала: ВЫКЛ-ВКЛ-ВЫКЛ.

Вот это уже реле так реле! Стоит примерно 2500-3000 (на 2021 год около 6000), заказное, но вполне себе универсальное и подходит под любую задачу! Формировать импульсы? Ерунда вопрос. Активироваться по внешнему сигналу? Тоже не проблема.

Например, вот вам схема для запуска вентилятора в санузле по кнопке (отключится он сам по реле времени MFD):

Схема включения ABB CT-MFD для управления вентилятором в санузле по кнопке

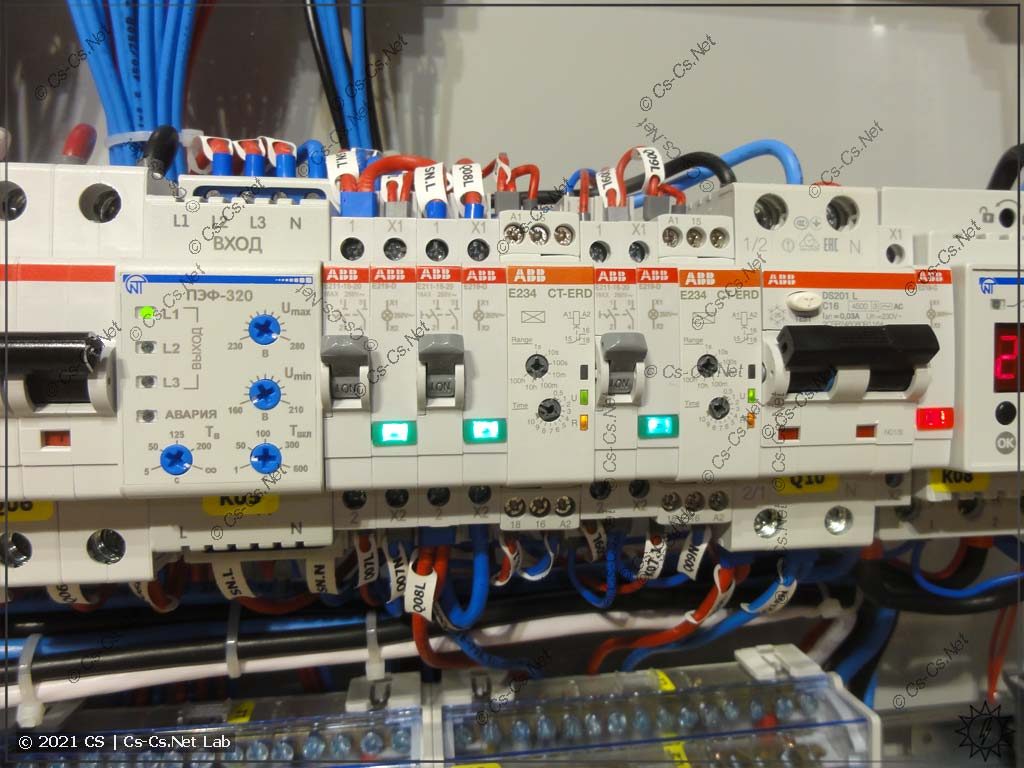

А вот вам фотография из поста про Поповку и Домодедово, где реле времени E234 CT-ERD стоят для задержки включения контакторов ввода сети и генератора, чтобы эти контакторы срабатывали не мгновенно, а давали вводу выйти на рабочий режим (например, генератору):

Часть модульки для управления простым АВР на контакторах (сигналы Sense, задержки срабатываний)

Ну а ещё бывают разные реле, которые тоже можно некоторым образом отнести к реле времени. Это, например, обычные суточные, недельные, годовые часы, которыми очень круто включать рекламу на ночь, и прочие прелести (вот мой пост про суточные реле ABB AT). Статья вышла как отписка, но про реле времени ничего особо и не напишешь. Дальше — будут импульсные реле, так вот там можно развернуться!

Источник

Устройства управления. E 234 электронные реле времени. E 234 электронные реле времени. Многофункциональные реле времени

1 электронные реле времени EN электронные реле времени Напряжение Управляющий Информация Масса Упаковка питания вход для заказа 1 шт. Многофункциональные реле времени Тип Код заказа кг шт. CT-MFD: функций 1), диапазонов времени (0.05 с- 100 ч), 2 п.к., 2 СНДа AC/DC да CT-MFD.21 1SVR R CT-MFD: функций 1), диапазонов времени (0.05 с- 100 ч), 1 п.к., 2 СНДа DC, AC да CT-MFD.12 1SVR R Выдержка при срабатывании (при ВКЛ.) CT-ERD: диапазонов времени (0.05 с- 100 ч), 2 п.к., 2 СНДа DC, AC CT-ERD.22 1SVR R CT-ERD: диапазонов времени (0.05 с ч), 1 п.к., 2 СНДа DC, AC CT-ERD.12 1SVR R Выдержка при отпускании (при ОТКЛ.) CT-AHD: диапазонов времени (0.05c- 100 ч), 2 c/п.к., 2 СНДа DC, AC да CT-AHD.22 1SVR R CT-AHD: диапазонов времени (0.05 c- 100 ч), 1 п.к., 2 СНДа DC, AC да CT-AHD.12 1SVR R ) Функции: выдержка при срабатывании (при ВКЛ.); выдержка при отпускании (при ОТКЛ.) со вспомогательным напряжением, проскальзывающий замыкающий контакт, проскальзывающий размыкающий контакт со вспомогательным напряжением, мегание с началом импульса, мегание с началом паузы, формирователь импульсов. /30 System pro M compact

2 Напряжение Управляющий Информация Масса Упаковка питания вход для заказа 1 шт. Тип Код заказа кг шт. Проскальзывание при замыкании (при ВКЛ.) CT-VWD: диапазонов времени (0.05 с ч), 1 п.к., 2 СНДа V AC CT-VWD.12 1SVR R Мигание с началом импульса CT-EBD: диапазонов времени (0.05 с ч), 1 п.к., 2 СНДа V AC CT-EBD.12 1SVR R Генератор импульсов CT-TGD: 2x диапазонов времени (0.05 с ч) 2), 2 п.к., 2 СНДа V AC да CT-TGD.22 1SVR R CT-TGD: 2x диапазонов времени (0.05 с ч) 2), 1 п.к., 2 СНДа V AC да CT-TGD.12 1SVR R Реле «звезда-треугольник» CT-SDD: 4 диапазона времени (0.05 с — 10 мин.), фиксированное время 50 мс переключения, 2 п.к., 3 СНДа V AC CT-SDD.22 1SVR R CT-SAD: 4 диапазона времени (0.05 с — 10 мин.),регулированное время перключения, 2 п.к., 3 СНДа V AC CT-SAD.22 1SVR R ) Длительность импульсов и пауз могут устанавливаться независимо друг от друга. 2x диапазонов времени 0.05 s h System pro M compact /31

3 Технические параметры Данные при Ta = 25 C и номинальных значениях, если не указано другое Тип CT-D c 1 п.к. CT-D c 2 п.к. Входная цепь — Цепь питания Номинальное напряжение питания U S A1-A В AC/24-48 В DC A1-A В AC/DC (CT-MFD.21) Допускаемое напряжение питанияu S % Номинальная частота AC/DC версия DC или 50/60 Гц AC версия 50/60 Гц Диапазон частоты AC/DC версия DC или 4/63 Гц AC версия 4/63 Гц Потребляемая мощность 24 В DC 0.6 Вт по запросу 230 В AC 1.3 ВA по запросу 115 В AC 1.3 ВA по запросу Время буфиризации отказа питания мин. 20 мс мин. 30 мс Входная цепь — Цепь управления Запуск через напряжения питания Управляющий вход, функция управления A1-Y1/B1 внешний запуск времени Максимальная длина кабеля на управляющий контакт 50 м пф/м Минимальная длительность управления импульса 30 мс Потенциал управляющего напряжения см. номинальное напряжение питания Потребление тока на управляющем входе макс. 4 мa Параллельное включение нагрузки/поляризационный да/да Времязадающая цепь Диапазон выдержки диапазонов времени 0.05 с ч 1.) с 2.) с 3.) с 4.) мин. 5.) мин. 6.) ч.) ч 4 диапазонов времени 0.05 с — 10 мин. 1.) с 2.) с 3.) с (CT-SDD, CT-SAD) 4.) мин. Время возврата в состояние готовности 4 Технические параметры Данные при Ta = 25 C и номинальных значениях, если не указано другое Тип CT-D c 1 п.к. CT-D c 2 п.к. Общие параметры Длительность выключения 100% Размеры (Ш x В x Г) 1.5 мм x 0 мм x 58 мм 1.5 мм x 80 мм x 58 мм Вес см. данные для заказа Монтаж DIN рейка (EN 6015), на защелках Монтажное положение любое Минимальное расстояние до другого утройства нет/нет Степень защиты корпусо/зажимов IP50/IP20 Электрическое подключение Размер проводов гибкие провод с Ме наконечником 2 x мм 2 (2 x AWG) (многожильные) 1 x мм 2 (1 x AWG) провод без Ме наконечника 2 x мм 2 (2 x AWG) 1 x мм 2 (1 x AWG) жесткие 2 x мм 2 (2 x AWG) (одножильные) 1 x мм 2 (1 x AWG) Длина зачистки проводов мм Момент затяжки Нм Параметры окружающей среды Диапазон температур окр. среды рабочая C хранения C Влажность (цикличная) (IEC/EN ) 6 x 24 ч циклов, 55 C, 95 % RH Вибрация (синусоидальная) (IEC/EN ) 40 м/с 2, 20 циклов, Гц Ударопрочность (полу-синусоидальная) (IEC/EN ) 100 м/с 2, 11 мс Параметры изоляции Номинальное импульсное перенапряжение U imp 4 кв; 1.2/50 μs между всеми изолированными цепями (VDE 0110, IEC/EN ) Категория занрязнения (IEC/EN , VDE 0110, UL 508) 3 Категория перенапряжения (IEC/EN , VDE 0110, UL 508) III Номинальное напряжение изоляции U i входная цепь/выходная цепь 300 В выходная цепь 1/входная цепь В Базовая изоляция (IEC/EN 61140) входная цепь/выходная цепь 300 В Защитные перегородки входная цепь/выходная цепь 250 В (VDE 0106 part 101 and part 101/A1; IEC/EN 61140) Испытательное напряжение между всеми изолированными цепями (типовое испытание) 2.5 kв, 50 Гц, 1 с Стандарты Производственный стандарт IEC , EN A11, DIN VDE 0435 часть 2021 Директива по низкому напряжению 2006/95/EC Директива по электромагнитной совместимсти 2004/108/EC RoHS Директива 2002/95/EC Электромагнитная совместимость Помехоустойчивость IEC/EN , IEC/EN ЭСР IEC/EN Уровень 3 (6 kv/8 kv) Электромагнитное поле IEC/EN Уровень 3 (10 V/m) (радиационная защита) Пачки импульсов (Burst) IEC/EN Уровень 3 (2 kv/5 khz) Перенапряжение IEC/EN Уровень 4 (2 kv L-L) ВЧ излучения IEC/EN Уровень 3 (10 V) Излучение помех IEC/EN , IEC/EN Электромагнитное поле IEC/CISPR 22, EN B (радиационная защита) ВЧ излучения IEC/CISPR 22, EN B System pro M compact /33

5 Технические схемы Графики предельных нагрузок AC нагрузка (активная) DC нагрузка (активная) CT-D.1x CT-D.1x CT-D.2x CT-D.2x Коэффициент пересчета F при индуктивной нагрузке АС Долговечноасть контктов /34 System pro M compact

6 Схемы подключения CT-MFD.21 CT-MFD.12 CT-ERD.22 CT-ERD.12 CT-AHD.22 CT-AHD.12 CT-VWD.12 CT-EBD.12 CT-TGD.22 CT-TGD.12 CT-SDD.22 CT-SAD.22 Указания по подключению для приборов с управляющим контактом Параллельное подключениенагрузки на управляющий контакт System pro M compact /35

7 Примечания Обозначения Напряжение питания не подано Выходной контакт разомкнут Напряжение питания подано Выходной контакт замкнут A1-Y1/B1 Управляющий вход с запуском временных функций посредством приложения напряжения питания Принятые обозначения на устройстве и на графиках 1-й переключающий контакт вседа обозначается как 15-16/18. 2-й переключающий контакт обозначается как 25-26/28. НО контакты реле «звезда-треугольник» обозначаются как 1-18 и Напряжение питания всегда подается на контакты A1-A2. Функция желтого светодиода Желтый светодиод R загорается при возбуждении выходного реле и гаснет при отключении реле. Задержка при включении (задержка при срабатывании) CT-ERD, CT-MFD Для отчета времени требуется непрерывная подача напряжения Отсчет времени начинается при подаче напряжения Отсчет времени сигнализируется миганием зеленого светодиода. По истичении установленного времени срабатывает выходное реле и мигание зеленого светодиода переходит в непрерывное свечение.после прерывания напряжения питания выходное реле возврящается в исходное состояние и время задержки Управляющий вход A1-Y1/B1 в реле CT-MFD отключен при выборе этой функции. Задержка при выключении — с вспомогательным напряжением (задержка при отпускании) CT-AHD, CT-MFD Для подсчета времени задержки требуется непрерывная подача напряжения При замыкании управляющего входа A1-Y1/B1 выходное реле немедленно активируется. Если управляющий вход A1-Y1/B1 размыкается, то начинается отсчет установленного времени задержки. Отсчт времени сигнализируется миганием зеленого СИД. По истичении установленного времени выходное реле возвращается в исходное состояние и мигание зеленого светодиода переходит в непрерывное свечение. При повторном замыкании управляющего входа A1-Y1/B1 до окончания времени задержки, происходит сброс времени и выходное реле не меняет положение. Отсчет времени начинается снова при повторном размыкании управляющего входа A1-Y1/B1. возврящается в исходное состояние и время срабатывания сбрасывается, Проскальзывающий замыкающий контакт (импульс при включении) CT-VWD, CT-MFD Для отчета времени требуется непрерывная подача напряжения Выходное реле немедленно активируется при подаче управляющего напряжения питания и возвращается в исходное состояние по истечении установленного времени импульса. Отсчет времени сигнализируется миганием зеленого светодиода. По истичении установленного времени мигание светодиода переходит в непрерывное свечение. возврящается в исходное состояние и время задержки Управляющий вход A1-Y1/B1 в реле CT-MFD отключен при выборе этой функции. Проскальзывающий размыкающий контакт — с вспомогательным напряжением CT-MFD Для отсчета времени требуется непрерывная подача напряжения При поданном напряжении питания, размыкание управляющего контакта A1-Y1/B1 приводит к немедленному срабатыванию выходного реле и отсчет времени начинается.отсчет времени сигнализируется миганием зеленого светодиода. По истечении установленного времени импульса, выходное реле возвращается в исходное состояние и мигание светодитода переходит в непрерывное сечение. При замыкании управляющего контакта A1-Y1/B1 до истечения времени задержки выходное реле возвращается в исходное состояние и отсчитанное время задержки При прерывании подачи напряжения питанияы выходное реле возвращается в исходное состояние и время задержки сбрасывется /36 System pro M compact

8 Мигание с началом импульса (повтор равных временных интерв., начало с ON) CT-EBD, CT-MFD После приложения напряжения питания реле начинает работать в мигающем режиме с симетричным временем импульса и паузы. Цикл начинается с импульса ON. Время ON и OFF сигнализируется миганием зеленого светодиода, который мигает в два раза быстрее в течение времени OFF. возвращается в исходное состояние и время срабатывания Управляющий вход A1-Y1/B1 в реле CT-MFD отключен при выборе этой функции. Мигание с началом паузы (повтор равных временных интерв., начало с OFF) CT-MFD После приложения напряжения питания реле начинает работать в мигающем режиме с симметричным временем импульса и паузы. Цикл начинается с паузыoff. Время ON и OFF сигнализируется миганием зеленого светодиода, который мигает в два раза быстрее в течении времени OFF. возвращается в исходное состояние и время срабатывания Управляющий вход A1-Y1/B1 в реле CT-MFD отключен при выборе этой функции. Формирователь импульсов CT-MFD Для отсчета времени требуется непрерывная подача напряжения Замыкание управляющего входа A1-Y1/B1 приводит к немедленному срабатыванию выходного реле и начинается отсчет времени. Замыкание или размыкание управляющего контакта A1-Y1/B1 в период отсчета времени не оказывает влияния. Отсчет времени сигнализируется миганием зеленого СИД. По истечении заданного времени импульса ON выходное реле возвращается в исходное состояние и мигание светодиода переходит в непрерывное свечение. После окончания отсчета времени импульса ON, его можно снова запустить замыканием управляющего контакта A1-Y1/B1. возврящается в исходное состояние и время срабатывания Генератор тактовых импульсов (повтор неравных временных интервалов, начало с импульса ON или паузы OFF) CT-TGD До отсчета временитребуется непрерывная подача напряжения Если подано напряжение питания при разомкнутом управляющем входе A1-Y1/B1, реле начинает работу с импульса ON. Если подано напряжение питания при замкнутом управляющем входе A1-Y1/B1, реле начинает работу с паузы OFF. Время импульса ON и паузы OFF сигнализируется миганием зеленого СИД, который мигает в два раза быстрее в течение времени паузы OFF. Время импульса ON и OFF регулируется независимо друг от друга. возвращается в исходное состояние и время срабатывания System pro M compact /3

9 Переключение «звезда-треугольник» (запуск «звезда-треугольник») CT-SDD, CT-SAD Для отсчета времени требуется непрерывная подача напряжения При подаче напряжения на клеммы A1-A2, включается контактор «звезда», подсоединенный к клеммам 1-18 и начинается отсчет установленного времени включения t 1. Отсчет времени сигнализируется миганием зеленого СИД. По истичении времени первый выходной контакт отключает контактор «звезда». После этого, начинается отсчет фиксированного времени переключения с контактора «звезда» на контактор «реугольник» t 2 = 50 мс. По окончании времени t 2, второй выходной контакт включает контактор «треугольник», подсоединенный к клеммам Контактор «треугольник» остается включенным все время пока на прибор поступает напряжения Схема цепи управления Схема цепи питания /38 System pro M compact

10 Габаритные размеры Устройства управления ESB Реле времени СТ() 14 System pro M compact 14/23
