LG W1942S «сверчок» в в трансформаторе инвентора

#1 от 26/01/2020 17:14 цитата
Здравствуйте!

Изначально включался, подсветка загоралась не надолго и гасла. При этом изображение было, если фонариком подсветить.

Подкинул исправные лампы — в одном плече лампы медленно разгораются где-то до 2\3 длины и гаснут, в другом плече горят по всей длине и тоже гаснут.

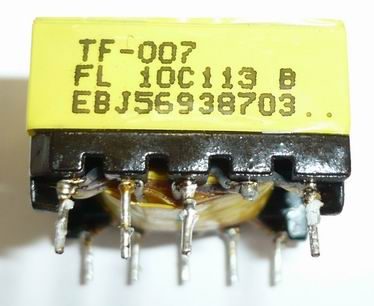

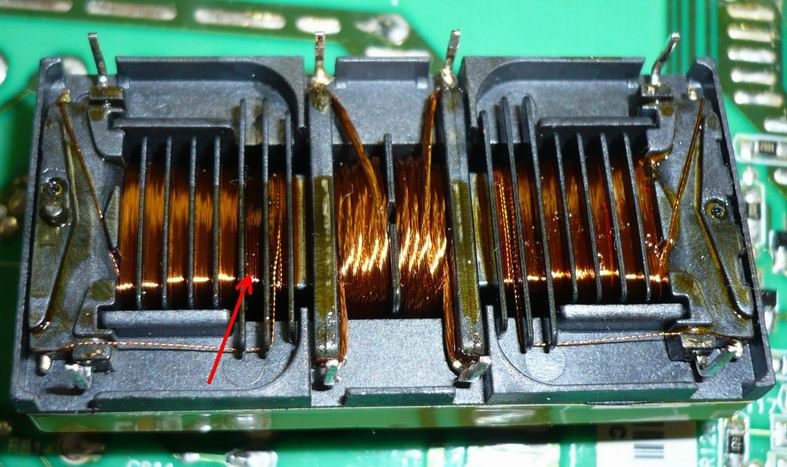

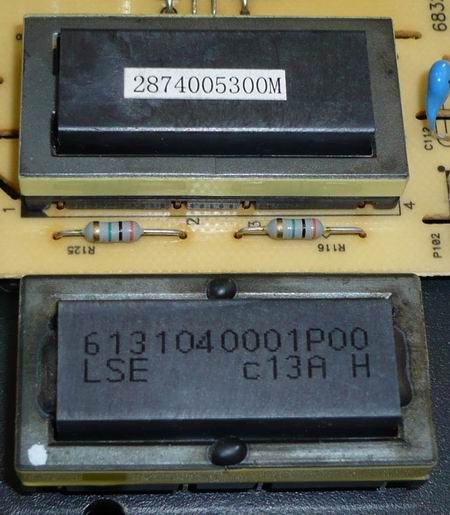

Выпаял трансформатор инвентора Т301 — сопротивление одной вторичной обмотки 1065 Ом, другой 1203 Ома.
Трансформатор EEL-2W, заменил на EEL-22.

После замены монитор включается, родные лампы светятся. Но из трансформатора Т301 слышен какой-то странный звук — https://drive.google.com/open?id=1i8mXeiaTu5WRT0l3XUuyaDLgtUocsvZ0.
Он очень хорошо слышен, даже прислушиваться не надо. При этом греются T301 и U303

Напряжения питания +4,95 и + 26 (+23 под нагрузкой). Конденсаторов вздутых не обнаружено.
Пульсации переменки по + 22В 50-70 мВ.
Постоянные напряжения на выводах FAN7431 в установившемся режиме, когда лампы горят:
1) 0, 32В
2) 0,37 — 0,38В
3) 2,73В
4) 2,62В
5) 0В
6,7) 2,5В
8) 0,03В
9) 2,51В
10) 1,56В
11) 1,25В
12) 1,27В
13) 1,127В
14) NC
15) NC
16) 0B
17) 10B
18) 7,4В
19) 2,71В
20) 1,25В

Настораживает низкое напряжение на выводе 8 у FAN7431.
Трансформатор перестает «петь» если ткнуться осциллографом с открытым входом на 13 ногу.

Источник

СХЕМЫ ВСЕХ МОНИТОРОВ

СХЕМЫ ВСЕХ МОНИТОРОВ

Бесплатно качаем архив со всеми принципиальными схемами к мониторам.

CTX
1451C, 1451CLR Скачать
1451E, 1451D Скачать
1555EL Скачать
1569UA Скачать
1569VL Скачать
1769E, 1769SE Скачать
1792E, 1792SE Скачать
2085XE Скачать
2185XE Скачать
DAEWOO
432X Скачать
523X Скачать
529B Скачать
712B Скачать
712D Скачать
902D Скачать
I500B Скачать
OPTIQUEST
14ES Скачать
1000S-2 Скачать
1500D Скачать
PANASONIC
PANAFLAT PF70 Скачать
tx-d2162 Скачать
tx-t1562 Скачать
PHILIPS
473 Скачать
7CM3209 Скачать
PROVIEW
PV564DA Скачать
SAMSUNG
17GLM Скачать
3NE Скачать
320TFT SYNCMASTER Скачать
520TFT SYNCMASTER Скачать
400B Скачать
428 Скачать
4NE Скачать
500P Скачать
570BTFT Скачать
580BTFT Скачать
RN15MOT Скачать
RN15MOS Скачать
RN15MSS Скачать
RN15MST Скачать
728 Скачать
CFA767 Скачать
CFA768 Скачать
CHA4217L Скачать
CHA4227L Скачать
CSQ4387 Скачать
CHA5227L Скачать
CKE5507L Скачать
5807L Скачать
CHB5707 Скачать
5237L Скачать
CHB6107L Скачать
6117L Скачать
CHB7707L Скачать
7227L Скачать
7227L Скачать
CKG7507L Скачать
CGP1607L Скачать
PG17H Скачать
PG17IS Скачать
PG19IS Скачать
PG19LO Скачать
PG19HS Скачать
PG19IS Скачать
PG19S Скачать
PG19R Скачать
pg21 Скачать
CSH7839L Скачать
CVP423P, 423PL Скачать
486P, 486PL Скачать
DP14LS Скачать
DP15LS Скачать
DP15HS Скачать
DP17LS Скачать
SONY
CPD-110GS Скачать
CPD-120AS. Скачать
CPD-201VS. Скачать
CPD-210GS Скачать
CPD-220AS Скачать
CPD-E200E Скачать
CPD-E400 Скачать
CPD-E500 Скачать
CPD-G200 Скачать
CPD-G400 Скачать
CPD-G420 Скачать
CPD-G500 Скачать
CPD-G520 Скачать
GDM-200PS Скачать
GDM-400PS Скачать
GDM-500PS Скачать
GDM-F500 Скачать
GDM-F500R Скачать
GDM-F500T9 Скачать
HMD-A100 Скачать
HMD-A200 Скачать
HMD-A220 Скачать
HMD-A420 Скачать
HMD-V200 Скачать
SDM-M51 Скачать
SDM-N50 Скачать
SDM-N50SP Скачать
VIEWSONIC
1786PS Скачать
TX-D1753V-M Скачать
20PS Скачать
2082 Скачать
21PS Скачать
2182PS Скачать
GT775 Скачать
TX-D7T53V-M Скачать

В продолжение темы:

ПОЧИНКА СМАРТФОНА ПОСЛЕ УДАРА

Восстановление работоспособности старенького мобильного телефона Нокиа-5228 после сильного удара.

РЕМОНТ ТВ ПОДСВЕТКИ СВОИМИ РУКАМИ

Бюджетная замена подсветки ЖК телевизора на LED ленту.

Источник

LG M22520TG Дребезжащие повторы на изображении

Принесли монитор, мигает повтор изображения.Проявлется и в ДОС, и в Винде и на собственном OSD.
Плата питания AIP-0178
5v — 5.03
22v— 25V

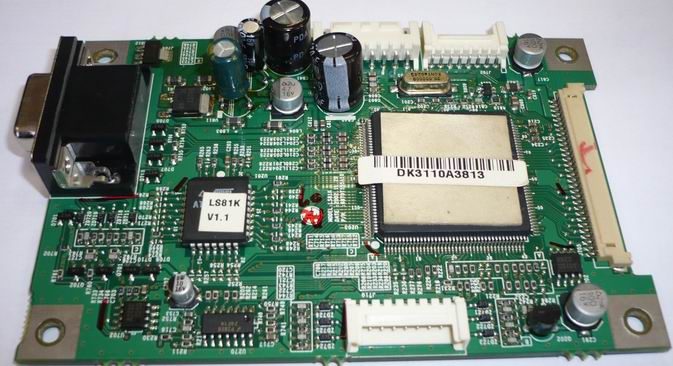

Плата процессора
E238400
HXF-S 94V-0
процессор LG FE253MOH

Lamp ADj — 3.28v
5v — 5.03V
DimADj —3.25v
InvOn—3.26v

Матрица LM220WE1
на ней намерял:
Vcc—3.26
Vghm—18.89
Vin—4.77
Vgl0 —(-5.08)
Vcomd—(-5.02)
Vgh—22.7
Vdd—12.3
Больше не замерял, сильно много нужно отрывать, очень качественный скотч.
Подозреваю, матрица издохла. Кто сталкивался с подобным? Буду признателен помощи.
Ниже видеофайлы изображения с экрана.

Информация Неисправности мониторов Прошивки мониторов Схемы мониторов Программаторы для мониторов Справочники Маркировка компонентов

Это информационный блок по ремонту мониторов

Блок очень краткий и предназначен для тех, кто случайно попал на эту страницу. В разделах форума размещена следующая информация по ремонту:

  • диагностика;
  • измерение;
  • методы ремонта;
  • схемы;
  • прошивки;
  • замена компонентов;
  • советы и секреты мастеров;

Некоторые материалы размещены в разделе журнала Ремонт и Сервис. При сознании своего вопроса, участники форума получают помощь от всего сообщества.

  • Какие типовые неисправности в мониторах?

    Если у вас есть вопрос по устранению неисправности монитора и в определении дефекта, Вы должны создать свою, новую тему. Перед этим ознакомьтесь с наиболее частыми решениями проблем:

    • не включается;
    • ремонт блока питания;
    • нет подсветки;
    • неисправность инвертора;
    • нет изображения;
    • нет сигнала;
    • замена ЖК матрицы;
    • замена компонентов;

    Обратите внимание на темы — типовые неисправности мониторов и обмен опытом из практики ремонта мониторов. В энциклопедии ремонта находится уже готовая информация для начинающих мастеров и не только.

  • Где скачать прошивку монитора ?

    Файлы прошивок (дампы памяти) и информация как обновить ПО в мониторах (ЖК, CRT) находятся как непосредственно в вопросных темах, так и в отдельных разделах:

    Где скачать схему монитора ?

    Схемы (Shematic Diagram) и сервисные мануалы (Service Manual) находятся как в вопросных темах, так и в отдельных разделах по мониторам:

    Обратите внимание на программирование через устройство SoftJig, для получения доступа к скрытым настройкам.

    Как прошить монитор?

    Наиболее часто это делается с помощью программатора. Programmer (программатор) — устройство для записи (считывания) информации в память или другое устройство. Ниже список наиболее популярных программаторов, которые выбирают мастера при ремонте мониторов:

    • Postal-2,3 — универсальный программатор по протоколам I2C, SPI, MW, IСSP и UART. Подробно — Postal — сборка, настройка
    • TL866 (TL866A, TL866CS) — универсальный программатор через USB интерфейс
    • RT809H — универсальный программатор микросхем EMMC-Nand, FLASH EEPROM памяти через интерфейсы ICSP, I2C, UART, JTAG
    • CH341A — самый дешевый (не дорогой) универсальный программатор через USB интерфейс

    Все модели программаторов, их особенности и возможности обсуждаются на форуме.

  • Где скачать справочник ?

    В процессе ремонта часто возникает необходимость в справочных данных электронных компонентов — распиновка, маркировка, режимы работы, итд. На форуме масса этой информации:

    Как определить компонент ?

    В первую очередь конечно по маркировке. Marking (маркировка) — обозначение на корпусе электронного компонента (радиодетали). Некоторые темы:

    • Справочники по SMD компонентам
    • Справочники по SMD кодам компонентов
    • Data Sheet
    • . и другие .

    При этом учитывается логотип производителя, тип корпуса и другие особенности, информация о которых размещена в отдельных темах и каталогах.

  • Источник

    Важно! Запрос схем, мануалов, прошивок на ЖК мониторы!

    Ищу прошивку на мультимедийный монитор 940MW LS19DOC SS/ED

    Состав мультимедийного монитора-телевизора 940MW,кодовое название модели LS19DOC SS/EDC:

    Шасси LDO19WS
    Матрица LTM190M2-L01
    Micom VCT49xy
    Scaler SE6181
    БП+инвертор IP-48135T
    ШИМ инвертора SEM2005
    ШИМ БП TOP245Y

    Ищу прошивку для IC707 24С32WP

    Информация Неисправности мониторов Прошивки мониторов Схемы мониторов Программаторы для мониторов Справочники Маркировка компонентов

    Это информационный блок по ремонту мониторов

    Блок очень краткий и предназначен для тех, кто случайно попал на эту страницу. В разделах форума размещена следующая информация по ремонту:

    • диагностика;
    • измерение;
    • методы ремонта;
    • схемы;
    • прошивки;
    • замена компонентов;
    • советы и секреты мастеров;

    Некоторые материалы размещены в разделе журнала Ремонт и Сервис. При сознании своего вопроса, участники форума получают помощь от всего сообщества.

  • Какие типовые неисправности в мониторах?

    Если у вас есть вопрос по устранению неисправности монитора и в определении дефекта, Вы должны создать свою, новую тему. Перед этим ознакомьтесь с наиболее частыми решениями проблем:

    • не включается;
    • ремонт блока питания;
    • нет подсветки;
    • неисправность инвертора;
    • нет изображения;
    • нет сигнала;
    • замена ЖК матрицы;
    • замена компонентов;

    Обратите внимание на темы — типовые неисправности мониторов и обмен опытом из практики ремонта мониторов. В энциклопедии ремонта находится уже готовая информация для начинающих мастеров и не только.

  • Где скачать прошивку монитора ?

    Файлы прошивок (дампы памяти) и информация как обновить ПО в мониторах (ЖК, CRT) находятся как непосредственно в вопросных темах, так и в отдельных разделах:

    Где скачать схему монитора ?

    Схемы (Shematic Diagram) и сервисные мануалы (Service Manual) находятся как в вопросных темах, так и в отдельных разделах по мониторам:

    Обратите внимание на программирование через устройство SoftJig, для получения доступа к скрытым настройкам.

    Как прошить монитор?

    Наиболее часто это делается с помощью программатора. Programmer (программатор) — устройство для записи (считывания) информации в память или другое устройство. Ниже список наиболее популярных программаторов, которые выбирают мастера при ремонте мониторов:

    • Postal-2,3 — универсальный программатор по протоколам I2C, SPI, MW, IСSP и UART. Подробно — Postal — сборка, настройка
    • TL866 (TL866A, TL866CS) — универсальный программатор через USB интерфейс
    • RT809H — универсальный программатор микросхем EMMC-Nand, FLASH EEPROM памяти через интерфейсы ICSP, I2C, UART, JTAG
    • CH341A — самый дешевый (не дорогой) универсальный программатор через USB интерфейс

    Все модели программаторов, их особенности и возможности обсуждаются на форуме.

  • Где скачать справочник ?

    В процессе ремонта часто возникает необходимость в справочных данных электронных компонентов — распиновка, маркировка, режимы работы, итд. На форуме масса этой информации:

    Как определить компонент ?

    В первую очередь конечно по маркировке. Marking (маркировка) — обозначение на корпусе электронного компонента (радиодетали). Некоторые темы:

    • Справочники по SMD компонентам
    • Справочники по SMD кодам компонентов
    • Data Sheet
    • . и другие .

    При этом учитывается логотип производителя, тип корпуса и другие особенности, информация о которых размещена в отдельных темах и каталогах.

  • Источник

    Наработки по ремонту LCD мониторов.

    LCD монитор — скалер, инвертор, CCFL лампы,матрица

    Наработки по ремонту LCD мониторов. Некоторые наработки не имеют никакого практического значения для специалистов выполнивших сотню и более практически однообразных ремонтов по устранению дефектов в LCD мониторах. Так как о некоторых наработках сразу и нельзя сказать, что это стандартная неисправность, поэтому при многократном повторении дефекта у отремонтированных мониторов наработка ляжет в отдельный материал. Так же, некоторые очевидные неисправности будут отмечены, но описание сути отложено на более поздний период.

    Рекомендации будут разделены на группы

    Увеличиваем скорость ремонта.

    Уменьшаем стоимость ремонта.

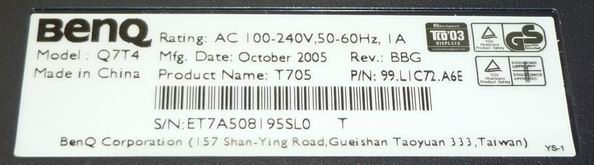

    Монитор Benq Q7T4 (T705) (инвертор 48.L1C02.A11)

    ШИМ NCP1200, наводящий ужас на наших механиков. Хорошо виден токовый датчик R615(0,22Ом, 2Вт)

    Неисправность со слов заказчика. Монитор Benq Q7T4 (T705) /инвертор 48.L1C02.A11 не включается.

    Первичная диагностика. Большинство блоков на ШИМ NCP1200 имеют одинаковую неисправность — блок питания 48.L1C02.A11 не исключение. Так как мониторы Benq на ШИМ NCP1200 имеют схожую схемотехнику, то будем использовать схему Benq Q9T4.
    Диагностические мероприятия делятся на три этапа.
    Замена выгоревших элементов. Конденсатор выпрямителя С605 (100мкФ*450В) и последующий за ним выход ключа Q601(2SK3264) и предохранителя F601(2А). Неисправность конденсатора С605 (100мкФ*450В) видна визуально, это отгоревшая и/или окислившаяся ножка.

    С ключом Q601(2SK3264) тоже нет проблем в диагностике, при неисправном конденсаторе С605 (100мкФ*450В) он звонится накоротко по всем выводам и во все стороны. На этом этапе монитор включается, выдает логотип Benq и тут же выключается, индикатор питания также загорается и тут же гаснет.

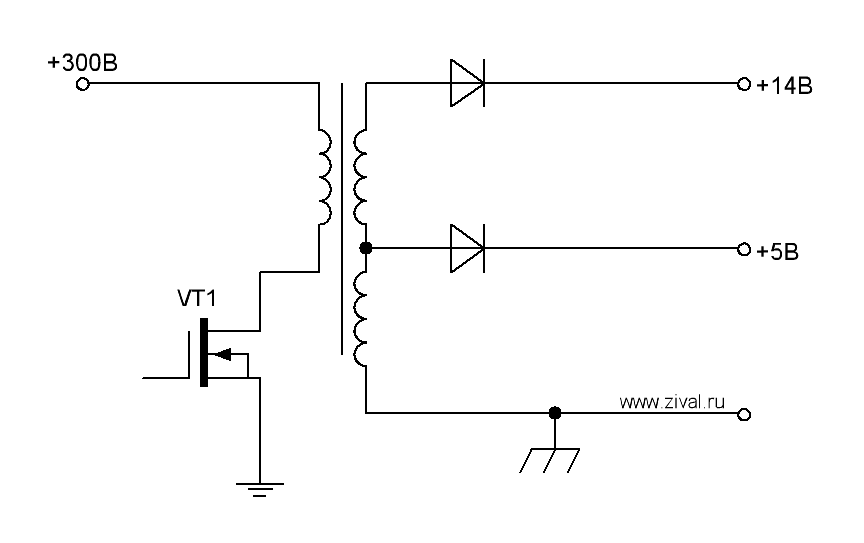

    Замена конденсаторов. Так как соотношение пусковых и выпрямительных конденсаторов для ШИМ NCP1200 нам неизвестно, то меняем конденсаторы с подстраховкой — один в один. На практике это означает следующее:

    • Пусковой – С606, С611 (47мкФ*63В)
    • Цепь +14В – С703, С704, С801, С802 (470мкФ*35В) хотя мы и рекомендуем менять 1 к 1, так как дросселя нет, сами же мы меняем по классическому варианту С703, С704 (470мкФ*35В) меняем на один конденсатор 1000мкФ *25В, а С801, С802 (470мкФ*35В).
    • Цепь +5В – С707,С708 (1000мкФ*16В) и закрытый дросселем С709(1000мкФ*10В) меняем по классической схеме – С707,С708(1000мкФ*25В), а закрытый дросселем С709 (1000мкФ*16В).

    Итого по заводской схеме на 100 мкФ пускового конденсатора приходится 4000 мкФ вторичного фильтра, то есть в классическом понимании такой блок питания запускается без проблем, так как стандартная пропорция — 100мкФ запускают 4700 мкФ вторичных фильтров. Вот тут то и основная проблема – хоть пропорция идет с большим запасом, блок питания запускается на пределе своих возможностей. На этом этапе монитор может даже запустится, но шанс возврата такого монитора будет велик. Как правило даже 15 минутный тех прогон легко выявляет неисправность монитора.
    Третий этап — ремонт .
    Ремонт.


    инвертор 48.L1C02.A11

    после произведённых всех вышеперечисленных работ в том числе и замены токового датчика R615(0,22Ом, 2Вт) который был аж 1,5Ом инвертор повел себя неадекватно, на холостом ходу выдавал +14В, однако при подключении без скалера зажигал только половину ламп, а напряжение +14В просаживалось до +8В. При подключении инвертора от внешнего блока питания +14В, инвертор обеспечивал стабильную работу ламп CCFL. Как всегда подвел классический подход к ремонту мониторов, проверка инвертора проводилась без скалера, мы уже рассматривали подобный случай. Полностью собранный монитор выдавал питание на инвертор 18-22В, которое при включенных лампах просаживалось до 14,5В. Ремонт окончен.

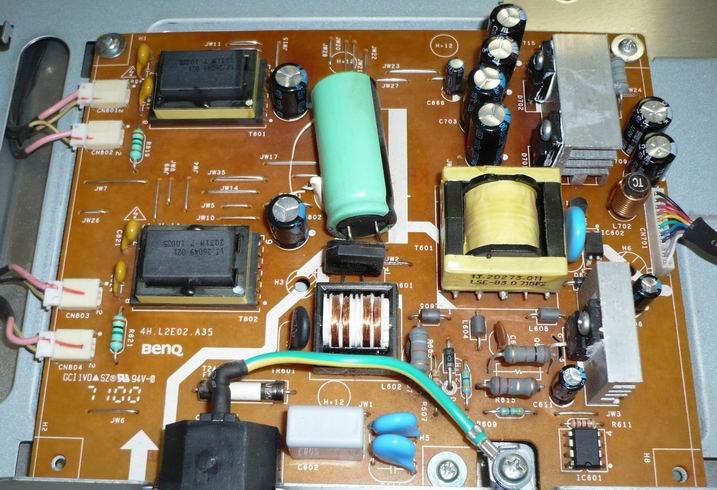

    Benq Q9T4 (FP91G+U) (инвертор 4H.L2E02.A35)

    ШИМ NCP1200, наводящий ужас на наших механиков. Хорошо виден токовый датчик R615(0,22Ом, 2Вт)

    Неисправность со слов заказчика. Монитор Benq Q9T4 (FP91G+U) не включается.

    Первичная диагностика. Большинство блоков на ШИМ NCP1200 имеют одинаковую неисправность — блок питания 4H.L2E02.A35 не исключение.

    Так как мониторы Benq на ШИМ NCP1200 имеют схожую схемотехнику, то будем использовать схему Benq Q9T4.
    Диагностические мероприятия делятся на три этапа.
    Замена выгоревших элементов. Конденсатора выпрямителя С605 (100мкФ*450В) и последующий за ним выход ключа Q601(2SK3264) и предохранителя F601(2А). Неисправность конденсатора С605 (100мкФ*450В) видна визуально, это отгоревшая и/или окислившаяся ножка. С ключом Q601(2SK3264) тоже нет проблем в диагностике, при неисправном конденсаторе С605 (100мкФ*450В) он звонится накоротко по всем выводам и во все стороны. На этом этапе монитор включается, выдает логотип Benq и тут же выключается, индикатор питания также загорается и тут же гаснет.
    Замена конденсаторов. Так как соотношение пусковых и выпрямительных конденсаторов для ШИМ NCP1200 нам неизвестно, то меняем конденсаторы с подстраховкой — один в один. На практике это означает следующее:

    • Пусковой – С606, С611 (47мкФ*63В)
    • Цепь +14В – С703, С704, С801, С802 (470мкФ*35В) хотя мы и рекомендуем менять 1 к 1, так как дросселя нет, сами же мы меняем по классическому варианту С703, С704 (470мкФ*35В) меняем на один конденсатор 1000мкФ *25В, а С801, С802 (470мкФ*35В).
    • Цепь +5В – С707,С708 (1000мкФ*16В) и закрытый дросселем С709(1000мкФ*10В) меняем по классической схеме – С707,С708(1000мкФ*25В), а закрытый дросселем С709 (1000мкФ*16В).
    • Цепь +3,3В – С712(1000мкФ*10В) меняем по классическому варианту на 1000мкФ*16В.

    Итого по заводской схеме на 100 мкФ пускового конденсатора приходится 4000 мкФ вторичного фильтра, то есть в классическом понимании такой блок питания запускается без проблем, так как стандартная пропорция — 100мкФ запускают 4700 мкФ вторичных фильтров. Вот тут то и основная проблема – хоть пропорция идет с большим запасом, блок питания запускается на пределе своих возможностей. На этом этапе монитор может даже запустится, но шанс возврата такого монитора будет велик. Как правило даже 15 минутный тех прогон легко выявляет неисправность монитора.
    Третий этап — ремонт .
    Ремонт. Монитор Benq Q9T4 (FP91G+U)/инвертор 4H.L2E02.A35 на холостом ходу блок питания выдает +14В, +5В, +3,3В, однако при включении без скалера на лампы, срабатывает защита и лампы отключаются. ШИМ инвертора выполнен на OZ9938GN, поэтому для отключения защиты шунтируем С818 резистором 10кОм -380кОм, любым, который найдется в этом диапазоне, пример отключения защиты ШИМ OZ9938GN. Инвертор без скалера начинает стабильно работать с отключенной защитой ШИМ, при этом ничего не греется. Сопротивления выходных обмоток трансформаторов IJ.26049.021 407 и 425 ом. Тут стоить одну особенность работы ШИМ OZ9938GN, при пропадании напряжения ШИМ выключается и требуется снова ее включить, так как блокировочный конденсатор С818 имеет очень маленькое время блокировки, то даже небольшая просадка блока питания может отключит инвертор. Однако с отключенной защитой при работе без скалера наблюдается стабильность работы ламп, то при подключении скалера происходит отключение ламп подсветки вне зависимости отключена защита или нет. Может сложится впечатление, что скалер дает команду на выключение инвертора на уровне логики работы непосредственно скалера. Проверяем это предположение, снимаем предохранитель питания инвертора FP801 и убеждаемся, что картинка на экране появляется, хотя и без подсветки очень плохо различимая, на всякий случай заводим на инвертор 14 вольт с внешнего блока питания и убеждаемся, что инвертор работает и на мониторе появляется стабильная картинка. Фактически имеем — инвертор в отдельности исправен, скалер в отдельности исправен, но при подключении к блоку питания получаем неисправный монитор. Блок питания нагружаем лампочкой на 1,5А (фактическое потребление инвертора 1,5-1,6А) и . блок питания успешно справляется с нагрузкой и без проблем держит указанный ток. На этом этапе механик начинает понимать, что три исправных блока собранные в один монитор — должны давать в результате исправный монитор, однако этого не происходит. Поэтому достается осциллограф: при включении напряжение +5В проседало на почти на 2В, а вот напряжение +14В наоборот вырастало на 2В. Напряжение на пусковых конденсаторах так же возрастало. Cтановится понятно, при включении всей нагрузки — инвертор плюс скалер, блок питания уходит в режим короткого замыкания. А раз так то круг пассивных элементов резко сужается, замена токового датчика R615(0,22Ом, 2Вт) на заведомо исправный резистор 0,22Ом, 2Вт полностью устранила проблему. Родной токовый датчик давал сопротивление примерно 0,5Ом, что и заставляло блок питания ложно уходить в защиту. Ремонт окончен.

    Более подробно можно ознакомится здесь Монитор Benq и блок питания на ШИМ NCP1200

    Монитор LG Flatron L1510S

    Типовая неисправность монитора LG Flatron L1510S выполненного на инверторе ADP-30EP.

    Внешнее проявление неисправности. Не включаются лампы, картинка видна на отсвет (хорошо заметно на больших медленно двигающихся геометрических фигурах или при включении- выключении).

    Неисправность выделена в отдельную статью — LG Flatron L1510S, инвертор ADP-30EP.

    Монитор Acer X203W

    Заявленная неисправность. Монитор ACER X203W не включается.

    Первичная диагностика. Блок питания инвертора выдает положенные 13В. Исправность ламп проверена на заведомо исправном инверторе – CCFL лампы рабочие. Неисправность заключается в инверторе.
    Ремонт. Для проверки инвертора была отключена защита на контроллере инвертора для определения неисправного элемента. Для этого при помощи резистора 430 кОм шунтируем третью ногу контроллера OZ9938GN на землю.

    Рис. Инвертор PTB-1927 отключаем защиту на OZ9938G, практика

    После этой процедуры инвертор запустился и стала очевидна неисправность, нет напряжения на нижнюю лампу, при этом сдвоенный ВЧ трансформатор работал с перегрузкой, что косвенно указывает на его поломку. Демонтаж ВЧ трансформатора 6131040001P00LSE подтвердил первичную диагностику, одна высоковольтная секция имеет явные следы перегрева.

    Рис. ВЧ трансформатор 6131040001P00LS,E одна из высоковольтных секций имеет следы перегрева.

    Родного ВЧ трансформатора не нашлось, трансформатор заменен на 2874005200M с аналогичными показателями, ремонт закончен.

    Рис. Замена ВЧ трансформатора 6131040001P00LS на 2874005300M

    Выводы. Классический пример диагностики инвертора на OZ9938GN. Данная публикация наверно не появилась если бы не одно но…, монитор принесли коллеги специализирующиеся на ремонтах радиостанциях. Толковые специалисты электронщики, отремонтировавшие не одну сотню радиостанций, споткнулись на относительно несложном ремонте монитора. Для специалиста по мониторам диагностика заняла 10 минут, и сам ремонт еще 15 минут. Итого 40 минут работы специалиста против 4 дней безрезультатной работы дилетантов. Стало очевидным преимуществом наличие проверочного инвертора и заведомо исправных CCFL ламп. Ремонт схемы на стандартном контроллере инвертора OZ9938 говорит о простоте отключения защиты, для дальнейшей диагностики, все кажется очевидным, но оказывается для дилетантов не все так очевидно.

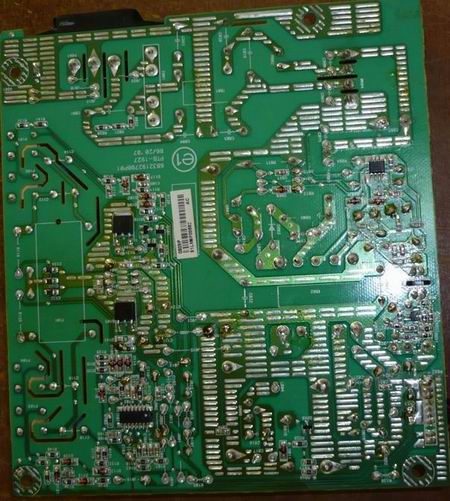

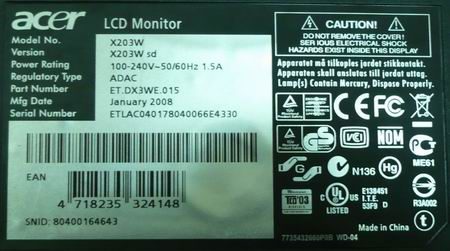

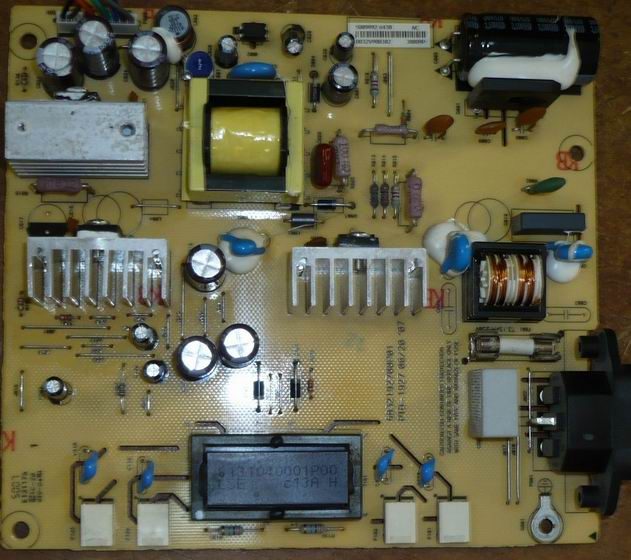

    Для справки. Инвертор PTB-1927 применяется в мониторе ACER X203W.

    На борту имеется инвертор и блок питания.

    Model: PTB-1927

    Добавочные надписи: 6832192700P01
    Фото:

    • Трансформатор:6131040001P00LSE
    • Драйвер: OZ9938GN
    • Маркировка ключей:D454 (AOD454), D413(AOD413)

    Монитор Benq Q9T5 (FP93G)

    Заявленная неисправность. При включении на экране появляются хаотические вертикальные или горизонтальные полосы, как будто неисправна матрица монитора. Но в отличие от неисправной матрицы –полосы меняли свою ширину и даже положение, то вертикальные – то горизонтальные.
    Ремонт. Блок питания скалера на +3,3В находится непосредственно на плате блока питания, то есть на скалер с блока питания заходит +5В и +3,3В. Собственно замена всех конденсаторов электролитов решила проблему. Для справки стабилизаторе на +3,3В установлен С712.
    Заключение. Следует отметить, поломка характерна для мониторов Benq, при которой неисправность внешне похожая на неисправность скалера или матрицы ремонтируется на стороне блока питания.
    Для справки. Монитор Benq Q9T5 (FP93G), блок питания совмещенный с инвертором 4H.L2E02.A35 c двумя ВЧ трансформаторами 1J.26049.021 (Rвторичное около 400 ом) с LCD матрицей M190EG02


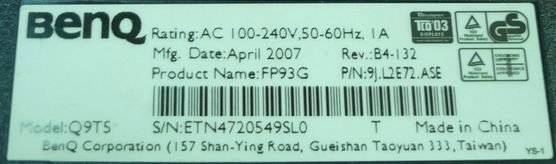

    Монитор Benq Q9T5 (FP93G)

    Монитор Samsung 225BW

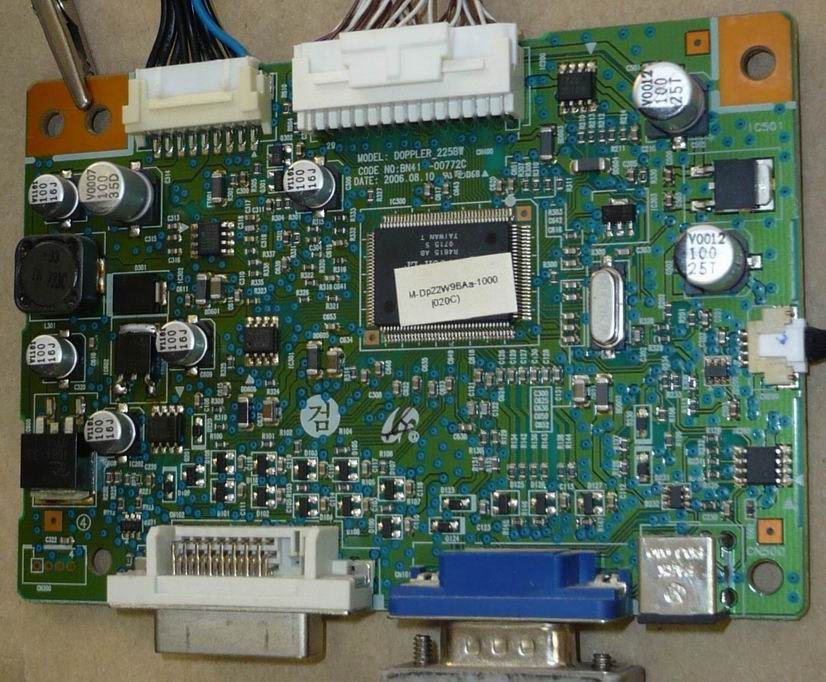

    Рис. 1 Скалер BN41-00772C от монитора Samsung 225BW, надпись на скалере M-Dp22W9BAa-1000 (020C) Flash Pm25LV010 NVRAM 24C08

    Академическая поломка монитора Samsung
    Заявленная неисправность. При включении на экране появляется меню в правом верхнем углу экрана. Первоначальный диагноз — слетела прошивка.
    Первичная диагностика. В ремонт монитор поступил уже с другой неисправностью, при включении индикатор питания загорался, но монитор не включался. Стандартная замена конденсаторов в инверторе и блоке питания результатов не дала. Напряжения питания 1,8В и 3,3В в норме. Прошивки для Flash (IC301 Pm25LV010 M-Dp22W9BAa-1000 (020C)) найти не удалось, а стандартная в таких случаях процедура — сдувание NVRAM (IC200 24C08) результата не дала. Кстати на борту скалера есть еще две EEPROM для аналогового и цифрового входа, которые стоят непосредственно у своих разъемов.
    Ремонт. Напряжения на выходе стабилизаторов 3,3В (IC600 AP1084K33A) и 1,8В (IC602 NCP1117DT18T5G) были проверены повторно при помощи осциллографа.

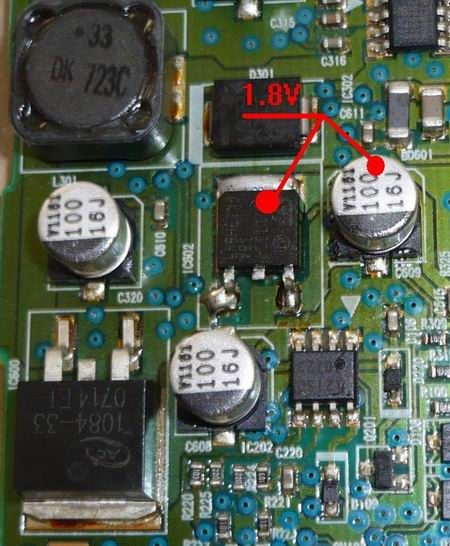

    Рис. 2 Неисправный стабилизатор 1,8В (IC602 NCP1117DT18T5G) отмечен красным.

    На выходе стабилизатора 1,8В (IC602 NCP1117DT18T5G) висела борода из помех. IC602 была заменена на классический стабилизатор серии L1117, в корпусе TO-252-3 (DPAK), у которого нагрузочная способность до 1А. Неисправность полностью устранилась.
    Заключение. Несмотря на классические для Samsung–ов признаки неисправности прошивки, на самом деле неисправность была в питающем напряжении 1,8В формируемое непосредственно на скалере. Практика показала превосходство осциллографа на вольтметром.

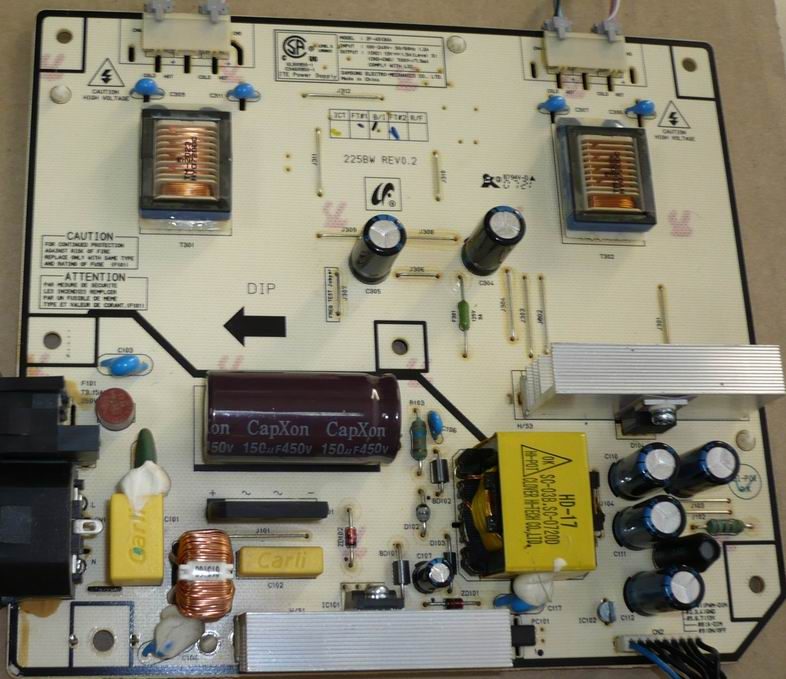

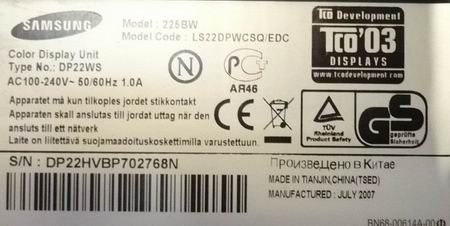

    Краткое описание монитора.


    Монитор Samsung 225BW имеет

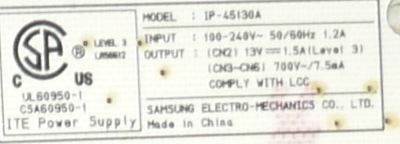

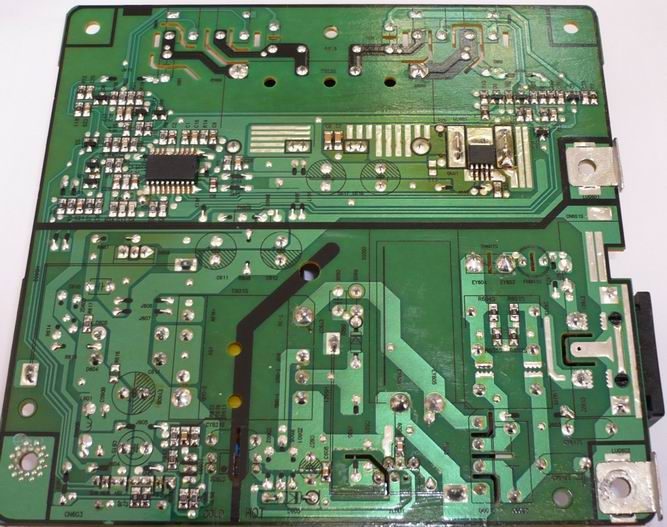

    Model: IP45130A

    Добавочные надписи: 225BW rev0.2

    • BN41-00772C наклейка на скалере M-Dp22W9BAa-1000 (020C) IC 301(Flash Pm25LV010) IC200(NVRAM 24C08)

    Монитор Samsung 510N

    Типовая неисправность монитора Samsung 510N выполненного на инверторе IP-24135A.

    Внешнее проявление неисправности. Не включаются лампы, картинка видна на отсвет (хорошо заметно на больших медленно двигающихся геометрических фигурах или при включении- выключении).

    Неисправность выделена в отдельную статью — типовая неисправность Samsung 510N.

    Монитор Samsung 710N

    Типовая неисправность монитора Samsung 710N выполненного на инверторе IP-35135A.

    Внешнее проявление неисправности. Не включается.

    Неисправность настолько стабильно проявляется на мониторах, пришедших в ремонт, что выделена в отдельную статью — типовая неисправность Samsung 710N.

    Монитор Acer AL1511 s ET.L1408.161

    Описание ремонта типовой неисправности монитора Acer AL1511 s ET.L1408.161, выполненный на инверторе 0326D1230-00.

    Внешнее проявление неисправности. Не включается. Замена конденсаторов результата не дала, следует отметить, что рассмотрены два аспекта — отключение защиты на ШИМ контроллер BIT3102A и типовая неисправность инверторов не только монитора Acer AL1511 s ET.L1408.161

    Материал выделен в отдельную статью — ремонт монитора Acer AL1511 s ET.L1408.161 сам ремонт пересекается и абсолютно идентичен ремонту Монитор BENQ Q7T4, технология ремонта

    Монитор ACER V193A (скалер ILIF-046)

    Описание ремонта типовой неисправности монитора ACER V193A, выполненный на скалере ILIF-046.

    Внешнее проявление неисправности. При включении, на экране монитора загорается логотип ACER, синий индикатор горит. При подключении VGA кабеля, картинки нет, синий индикатор питания на передней панели управления горит.

    На самом деле скалер ILIF-046 встречается в не только в мониторе ACER V193A, но и в других моделях мониторов ACER. В связи с большим количеством ремонтов с этой поломкой материал вынесен в отдельную статьюACER V193A, типовая неисправность.

    Замена конденсаторов в цепях инвертора.

    На просторах интернета довольно много материала по ремонту мониторов, который сводится к одному — разобрал, поменял конденсаторы, заработало, наслаждаешся трудовым подвигом. В принципе это близко к реальности, но если подойти к ремонту с точки зрения экономичности ремонта, все не так уж и радужно. Рассмотрим нюансы.

    Первым делом меняем вспученные конденсаторы,особое внимание перед заменой уделяем конденсатору расположенному между блоком питания и инвертором на рис. 2 конденсатор С1. Это как правило конденсатор (200-600) мкФ на 35 если учесть, что остальные конденсаторы в фильтре стоят на 25в то найти этот конденсатор не составляет труда. Вспучивание этого конденсатора говорит о том, что один (очень очень редко два) из ключей в инверторе битый поэтому перед включением обязательно запишите для себя тип ключей, иначе если транзистор сгорит название будет прочесть сложно. Однако если схема подключения инверторакак на рис. 1, то конденсаторы С1 и С2 в принципе никогда не вздуются, а могут только высохнуть.

    Есть еще один конденсатор который обязателен для замены, даже если он не вспученный. Это конденсатор в цепи питания ШИМ (обычно это конденсатор 47мкф*50в)

    Последний конденсатор, это конденсатор фильтра со стороны горячей части блока питания. Обычно его пучит вниз и визуально его сложно определить на предмет вспученности, однако он себя выдает дребезжащй картинкойна экране, по экрану ползет полоса как помеха 50 гц на экране ЭЛТ

    Замена ШИМ инвертора OZL68GN

    Уменьшаем стоимость ремонта

    ШИМ инвертора OZL68GN (120 руб. 00) можно смело менять на OZ960GN (100 руб.00).

    Монитор Aegis 12″ №2

    Заявленная неисправность.

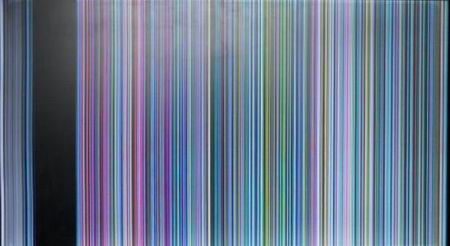

    Вертикальные цветные полосы на экране, шириной 1-2 мм. Неисправность очень похожа на отслоение шлейфа от матрицы.
    Дополнительные признаки.
    При шевелении шлейфа от платы к матрице. Изображение появляется на некоторое время. Замена шлейфа на заведомо исправный, результатов не дала.
    Ремонтные работы.
    Замена конденсаторов в цепи 3,3в С46 100*16 (заменен на 100*25), С44 47*16 (заменен на 47*25), С93 47*16 (заменен на 47*25) результатов не дала. Пропайка планарного резистора R2 100 Ом (101) в цепи кварца 14,318 устранила неисправность.

    Монитор Aegis 12″ №1

    Заявленная неисправность.
    Вертикальные цветные полосы на экране, шириной 1-2 мм. Неисправность очень похожа на отслоение шлейфа от матрицы.
    Дополнительные признаки.
    При шевелении шлейфа от платы к матрице. Изображение появляется на некоторое время. Замена шлейфа на заведомо исправный, результатов не дала.
    Ремонтные работы.
    Замена конденсаторов в цепи 3,3в С46 100*16 (заменен на 100*25), С44 47*16 (заменен на 47*25), С93 47*16 (заменен на 47*25) результатов не дала. Пропайка планарного резистора R2 100 Ом (101) в цепи кварца 14,318 устранила неисправность.

    Блокировка защиты микросхемы BIT3193

    Непримечательный ремонт, однако с интересной наработкой.

    Неисправность: не включается. При диагностике выявлен битый ключ в инверторе. С ШИМ при включении (кратковременно) на замененный ключ уходили импульсы включения, на второй ключ импульсы не уходили. Заменен ШИМ контроллер BIT3193G. и инвертор заработал. Вроде бы простенький ремонт позволил в интернете найти оригинальное решение по отключению защиты ШИМ контроллер BIT3193G.

    Блокировка защиты сводится к удержанию на выводе 5 таймера напряжения 0, 4 — 2.4 V от внешнего источника.
    При этом все входные сигналы по шинам защит ингорируются, а ШИМ продолжает работу в режиме прямого регулирования.
    Таймер микросхемы имеет внутренний источник тока для зарядки емкостей задержки, поэтому можно использовать внешний стабилизатор.
    В этом случае достаточно подключить на вывод 5 в прямом смещении три диода или один светодиод в режиме стабистора.
    Поскольку источник тока микросхемы микротоковый применяемый светодиод не должен иметь явных утечек в обратном смещении его напряжение пробоя должно превышать 30 — 50V.

    Для блокировки защиты микросхемы BIT3193 достаточно вывод 5 доработать по приведенной ниже схеме.

    Данная блокировка позволяет запустить ШИМ даже при рассогласовании параметров выходных тренсформаторов и ламп.

    Микросхема похожая — OZT1060GN (pin1)

    QZ 9938 GN LCDM Inverter Controller — аналогично блокируется и запускается даже с одной лампой, только диод нужно вешать на 3-pin

    Инструмент для ремонта мониторов.

    Увеличиваем скорость ремонта

    На рабочем столе специалиста по ремонту мониторов рекомендуется иметь VGA splitter (например Gembird GVS-122), суть этого прибора раздвоение картинки на аппаратном уровне. При ремонте глаз замыливается и иногда трудно уловить деффект, неисправность монитора. А вот два одновременно работающих монитора дают четкое сравнительное представление о качестве картинки, состоянии ламп, теплоту цвета и т.д.

    Стандартная ремонтная база, конденсаторы.

    Увеличиваем скорость ремонта

    Конденсаторы, которые обязательно надо иметь на складе, при ремонте мониторов.

    1000 мкФ*25В 105С, (Серебристый (золотистый) -желательно)
    470мкФ*35В 105С, (Серебристый (золотистый) -желательно)
    47мкФ*50В 105С, (Серебристый (золотистый) -желательно)
    100мкФ*450В 105С

    Монитор BENQ Q9W5

    Заявленная неисправность.
    Не включается.
    Дополнительные признаки.
    Все конденсаторы заменены на новые конденсаторы с таким же номиналом, но монитор не запускается.
    Ремонтные работы.
    В блоке питания в цепи формирования +14В, для питания инвертора, на выходе стоит конденсатор 470мкФ*35В, который был заменен на такой же, это и было ошибкой в ремонте.

    Структурная схема блока питания монитора BENQ Q9W5

    На схеме отмечен конденсатор замененный на 1000 мкФ*25В

    При замене конденсатора на 1000мкФ*25В, монитор запустился.
    Количество ремонтов.
    Неисправность встречалась на 1 мониторе.
    Справочные данные.
    Нет
    Вывод.
    Проведенный ремонт, показывает, — рекомендуемая замена в выходных цепях питания инвертора желательно устанавливать конденсатор не менее 1000мкФ, вне зависимости от номинала установленного на заводе.

    Монитор BENQ G700AD (ET-0005-NA) №2

    Заявленная неисправность.
    Не включается.
    Дополнительные признаки.
    При включении инвертор запускается и тут же срывается. Замена ламп, высокочастотных, высоковольтных трансформаторов, замена всех полярных конденсаторов результатов не дала.
    Ремонтные работы.

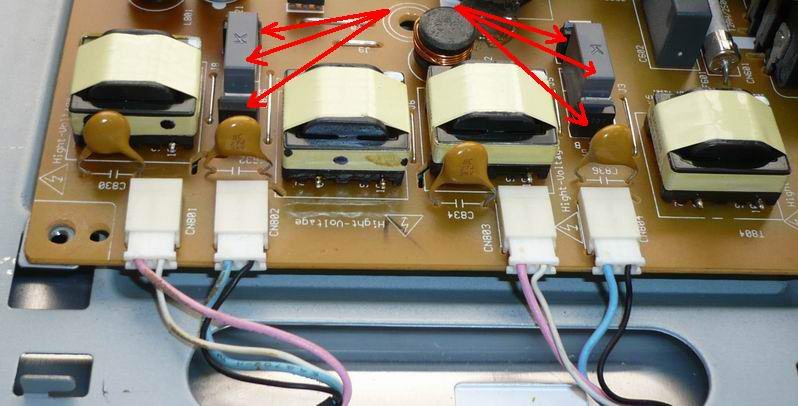

    В ремонте использовался аналогичная плата инвертора и блока питания. Обнаружена следующая неисправность, блок питания неисправного монитора, в отключенном от инвертора состоянии не держит нагрузку в виде автомобильной лампы, дальний свет. Микросхема блока питания TOP246YN, заменена на аналогичную TOP246YN. После замены неисправность устранилась.
    Количество ремонтов.
    Неисправность встречалась на 3,5 мониторах (почему 3,5 — на третьем мониторе замена TOP246YN, но пришлось делать дополнительные работы не связанные с работой TOP246YN).
    Справочные данные.

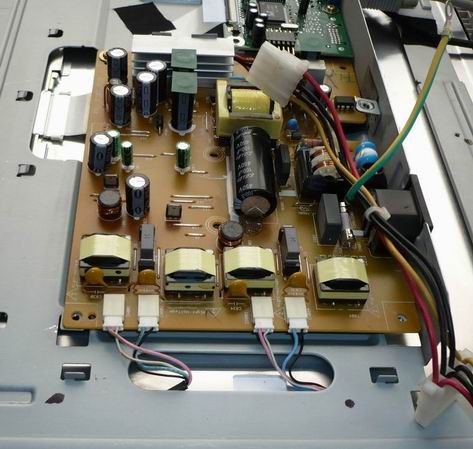

    Плата инвертора совмещена с блоком питания ILPI-030 REV: A. Блок питания. Выполнен на TOP246YN. Инвертор на ШИМ OZ9938GN, двух транзисторных сборок полевиков SSM9971GM и высоковольтных трансформаторов SPW-068. Высокочастотные и высоковольтные трансформаторы SPW-068 заменяется на SPW-067 без проблем.
    Фото.

    Монитор BENQ G702AD (ET-0005-NA)

    Заявленная неисправность.
    Белый экран.
    Дополнительные признаки.
    В цепи питания +5В наблюдаются большие пульсации.
    Ремонтные работы.
    Замена конденсаторов в цепи +5В результатов не дала. На выходе пятивольтовой цепи стоял заводской конденсатор 47мкФ*10В, рядом с этим конденсатором было еще посадочное место, куда был установлен 1000мкФ*16В. Дефект пропал. Тех прогон -48 часов дефекта не выявил.
    Количество ремонтов.
    1.
    Дополнительно.
    Почему хотелось отметить именно этот ремонт, последнее время все чаще стали встречаться модели мониторов в которых вместо 1000мкФ-2000мкФ на выходе блока питания установлены конденсаторы 47мкФ, 100мкФ, 220мкФ. При незначительном увеличении потребляемого тока, что вызвано старением ламп, такие блоки питания просто выходят из рабочего режима и отключаются.

    P.S. Монитор BENQ G702AD (ET-0005-NA) желательно не путать с еще более дешевым аналогом BENQ G702AD (ET-0005-B). Монитор BENQ G702AD (ET-0005-B) двух ламповый имеет дешевый инвертор E162032 VOL.3, рекомендуется при любом ремонте менять лампы. Лампы работают в жестком режиме, что бы выдать световой поток соответствующий 4 лампам, на лампы подаются более высокие значения питающего напряжения. В противном случае есть риск повторного ремонта в ближайший период, но уже с заменой ламп.
    Для примера: монитор BENQ G702AD ET-0005-NA (4 лампы 2009г.в.) имеет живые лампы в 2013 году и BENQ G702AD ET-0005-B (2 лампы 2011 г.в.) лампы уже вышли из строя в 2013 году.

    Монитор LG Flatron W1943C

    Красивый дизайн, и только. Имеет характерную нищу в задней стенке в виде стилизованной улыбки и красиво изогнутый выключатель на передней панели.

    На борту имеется только инвертор, блок питания выносной, при довольно нестандарном разъеме. Если потерялся блок питания, проще поменять разъем на плате на стандарнный (как на ноутбуке) , благо габариты он имеет такие же как ранее установленный.

    Матрица дает невероятно плохую картинку при просмотре даже под небольшим углом просмотра, однако под прямым углом — картинка идеальная. Двухламповая конструкция не позволяет отработать без замены ламп более 2-3 лет. Несмотря на то, что конструкция двухламповая, яркость подсветки довольно высока.

    Внешние признаки выхода из строя ламп. Не включается, включается, но картинка моргает, при подключении более мощного блока питания картинка нормализуется. Лампы с большим износом не дают характерный красный оттенок.

    Монитор BENQ G702AD (ET-0005-B)

    Заявленная неисправность.
    При прогреве 15-30 минут наблюдаются артефакты похожие на срыв синхронизации, характерные для неисправности – выход из строя конденсатора в выпрямителе на 300В.
    Дополнительные признаки.
    Замена высоковольтного конденсатора в первичном выпрямителе результатов не дала.
    Ремонтные работы.
    Проверка ламп на заведомо исправном инверторе, как и проверка инвертора (E162032 VOL.3) результатов не дала, лампы и инвертор в рабочем состоянии. Однако при проверке было обнаружено – при подключении ламп инвертор начинает свистеть как при сильной нагрузке. Произведена замена ламп CCFL, 48 часовой тех. прогон дефекта не выявил.

    Количество ремонтов.
    1.
    Дополнительно.
    Монитор имеет двухламповую конструкцию, в отличии от большинства своих собратьев имеющих четырех ламповую конструкцию. Инвертор соотвественно на одном трансформаторе. Снятые лампы визуально не сильно подгорели, если учесть что монитору 2,5 года, то лампы в принципе соответствуют своему возрасту. Однако при включении дают неровный, тусклый свет.

    Рис. Лампы с неисправного монитора, для сравнения слева новая двойная сборка ламп Рис. Лампы с неисправного монитора, для сравнения слева новая двойная сборка ламп

    Как видно из фотографий явных следов износа нет.

    Рис. Неисправные лампы дают неравномерный и неяркий свет.

    На фото не очень хорошо видна разница в интенсивности светового потока, зато неравномерность свечения видно хорошо.

    Рис. Инвертор E162032 VOL.3

    Монитор Acer V193HQL (со светодиодной подсветкой).

    Сгорел ШИМ со встроенным ключевым транзистором STR W6262A, найти документацию на данную микросхему не удалось. На форумах попалась ветка по замене этой микросхемы на STR-W6252 (или более мощный аналог STR-W6253). Вместо STR W6262A был установлен STR W6262A блок питания запустился без дополнительных переделок.

    Монитор SONY SDM-S81R

    Заявленная неисправность.
    Индикатор питания горит нормально, на экране нет картинки.
    Дополнительные признаки.
    Все напряжения питания в норме, лампы включаются. Не работает скалер
    Ремонтные работы.
    Неисправна флэш память AT49F001N-70, на наклейке надпись «LS81K V1.1». В интернете удалось найти прошивку LS81K V1.1 для монитора SONY SDM-S81R, хотя прошивка без поддержки русского языка. А вот микросхему флэш памяти AT49F001N-70 (1 мегабит, 5В) найти не удалось, поэтому со старого компьютерного DVD-ROM сняли флэш память Winbond W29C040 (4 мегабит, 5В). Прошивку подправили под требуемый размер (прошивка LS81K V1.1 для монитора SONY SDM-S81R под флэш память 4 мегабит).
    Количество ремонтов.
    Неисправность встречалась на 1 мониторе.
    Справочные данные.
    Нет
    Фото.

    Скалер монитора Sony SDM-S81R

    Монитор Samsung 940N

    Заявленная неисправность.
    Монитор включается и тухнет через 3-5 сек.
    Дополнительные признаки.

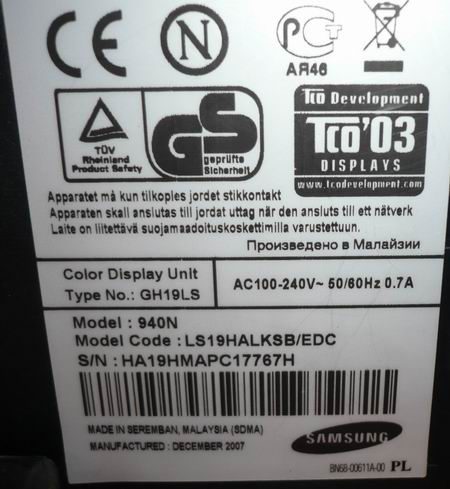

    Стандартная для монитора Samsung 940N (model code: LS19HALKSB/EDC)

    с инвертором Suntronix BN44-000123E (MODEL: SIP-05UF(M)) неисправность, известная всем ремонтникам – неисправный трансформатор TMS91429CT и имеющая два пути решения, с заменой трансформатора или без замены трансформатора.
    Ремонтные работы.
    Ремонтные работы начались с проверки инвертора, были подключены исправные лампы для проверки трансформатора. На тестовых лампах инвертор заработал, лампы зажглись. Вывод от обратного, раз инвертор рабочий, значит неисправны лампы. Несмотря на то, что опыт предыдущих ремонтов утверждал, что неисправен трансформатор TMS91429CT, в данном случае проверка показала – трансформатор живой. Собственно раз инвертор живой, приступаем к замене ламп, однако добравшись до ламп наблюдаем картину, лампы в хорошем состоянии и не нуждаются в замене. Проверка ламп на тестовом инверторе показала правильность наблюдений, обе пары ламп исправны. Дальше просто, идем по первому пути решении проблемы, меняем трансформатор TMS91429CT и инвертор запускается.
    Количество ремонтов.
    Неисправность встречалась на 2 мониторе.
    Справочные данные.
    Нет
    Фото.

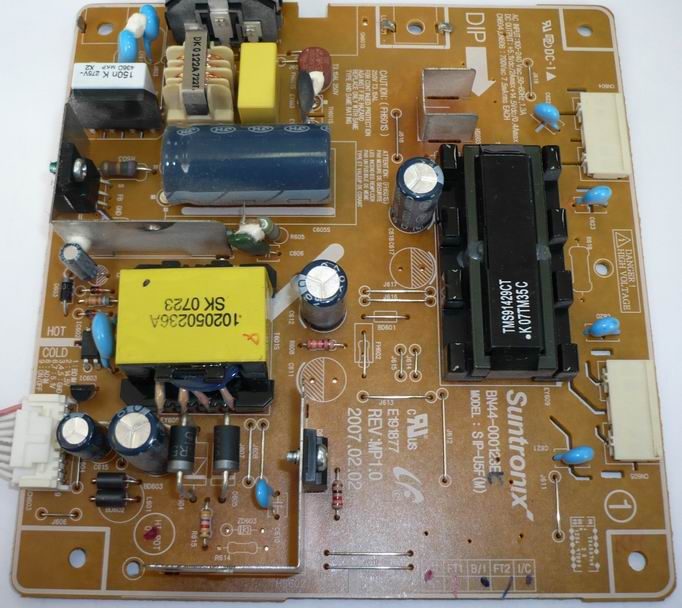

    Инвертор Suntronix BN44-000123E (MODEL: SIP-05UF(M)) Инвертор Suntronix BN44-000123E (MODEL: SIP-05UF(M))

    Вывод.
    Не смотря на накопленный опыт по типовым не исправностям, ремонт пошел по ложному пути, так как при диагностике были допущены две ошибки. Первая, инвертор проверялся на тестовые лампы 17 дюймового монитора, в результате чего, 17-е лампы зажигались и работали, а вот 19-е лампы отказывались. Вторая, после проверки инвертора, лампы на матрице не были проверены на контрольном инверторе, а были перечислены к неисправным о методу – от обратного, так делать нельзя, это может затянуть ремонт.

    Монитор BENQ Q7T4

    Заявленная неисправность.
    Монитор включается выдает заставку и тухнет через 1-5 сек.
    Дополнительные признаки.
    Стандартная для монитора BENQ Q7T4 с инвертором 48.L8302.A30 неисправность, название монитора само собой говорит о поломке – неисправно плечо в раскачке CCFL ламп С824 (0.22mF 160V)- Q815(2SC5707) — Q816 (2SC5707) и/или С826 (0.22mF 160V)- Q808(2SC5707) — Q809 (2SC5707). Проверка показала – все элементы исправны.
    Ремонтные работы.
    Ремонтные работы начались с проверки обоих плеч раскачки ламп инвертора, но все четыре транзистора были исправны, однако выявился дефект пайки конденсатора С826, который и явился причиной периодического сбоя при работе инвертора.
    Количество ремонтов.
    Неисправность встречалась на 1 мониторе.
    Справочные данные.
    Нет
    Фото.

    BENQ Q7T4, инвертор 48.L8302.A30 вид сверху

    BENQ Q7T4, стандартная поломка инвертора

    BENQ Q7T4, шильдик пациента.

    Вывод.
    Неисправность хоть и не стандартная, обычно выгорают транзисторы, но знание типовой неисправности быстро вывело на основную неисправность, дефект пайки конденсатора С826, так как именно этот конденсатор участвует в стандартной поломке.

    UPD 21/01/2015. Каждым плечом раскачки ламп управляет отдельный силовой ключ. Сам по себе ключ сгорает довольно редко, но наметилась тенденция, например, сгорел силовой ключ Q805() в цепи питания верхнего плеча, меняем все плечо С826 (0.22mF 160V)- Q808(2SC5707) — Q809 (2SC5707), а не только транзисторы, в противном случае возможен возврат, и все равно придется поменять конденсатор С826 (0.22mF 160V)

    Монитор BENQ G700AD (ET-0005-NA) №1

    Заявленная неисправность.
    Полоса шириной во весь экран, высотой 3-4 см передвигается по экрану монитора искажая картинку, напоминает помеху 50 Гц на ЭЛТ
    Дополнительные признаки.
    Нет
    Ремонтные работы.
    Так как неисправность полностью совпадает с ремонтом ЭЛТ монитора достаточно замены конденсатора сетевого фильтра 100мкФ*400В. После замены неисправность устранилась.
    Количество ремонтов.
    Неисправность встречалась на 1 мониторе.
    Справочные данные.
    Нет
    Фото.

    Монитор LG Flatron W2346S

    Заявленная неисправность.
    Монитор не включается.
    Дополнительные признаки.
    Лампы от внешнего инвертора зажигаются, а вот на подменных лампах инвертор не запускался. При включении ламп, напряжение +14Вольт проваливалось до +8Вольт. Из сложностей предварительной диагностики — отсутствие возможности принудительного запуска инвертора.
    Ремонтные работы.
    После диагностических мероприятий, под подозрение попал трансформатор блока питания TF007. Причина таких умозаключений вытекала из схемы формирования +14Вольт, учитывая, что при проваливании напряжения +14Вольт, напряжение +5Вольт держалось стабильно и даже немного повышалась при включении ламп подсветки.

    Упрощенная схема формирования +5В и +14В на трансформаторе TF — 007 FL 10C113, в инверторе EAX61376903/0 шасси TU68C8-3B

    Однако проверка показала отсутствие короткозамкнутых витков обмотки формирования +14В. Так как обратная связь осуществляется по цепи +5В, и эта цепь выдает стабильное напряжение, то косвенно можно судить о исправности ШИМ-контроллера U1(3BR1765JZ). Так как блок питания – обратноходовой, то возникает вполне резонное подозрение – неисправен накопитель С101(68мкФ*400В). Действительно, замена конденсатора С101(68мкФ*400В) привела блок питания в исправное состояние, напряжения на выходе блока питания стали стабильны. Однако работоспособность монитора не восстановилась, дальнейшие диагностические мероприятия выявили следующую особенность, несмотря на то, что лампы от внешнего инвертора запускались, при включении от родного инвертора был слышен характерный свист перегруженного ВЧ трансформатора инвертора T303(IT — 007 EBJ56945505). Дальнейшая проверка показала –неисправна одна из ламп подсветки, несмотря на тот факт, что лампа зажигается и выдает световой поток, правда при внимательно просмотре видно – световой поток значительно ниже, чем у исправной лампы.
    Количество ремонтов.
    Неисправность встречалась на 1 мониторе.
    Справочные данные.
    Нет
    Фото.

    трансформатор блока питания TF — 007 FL 10C113 в инверторе EAX61376903/0 шасси TU68C8-3B 31

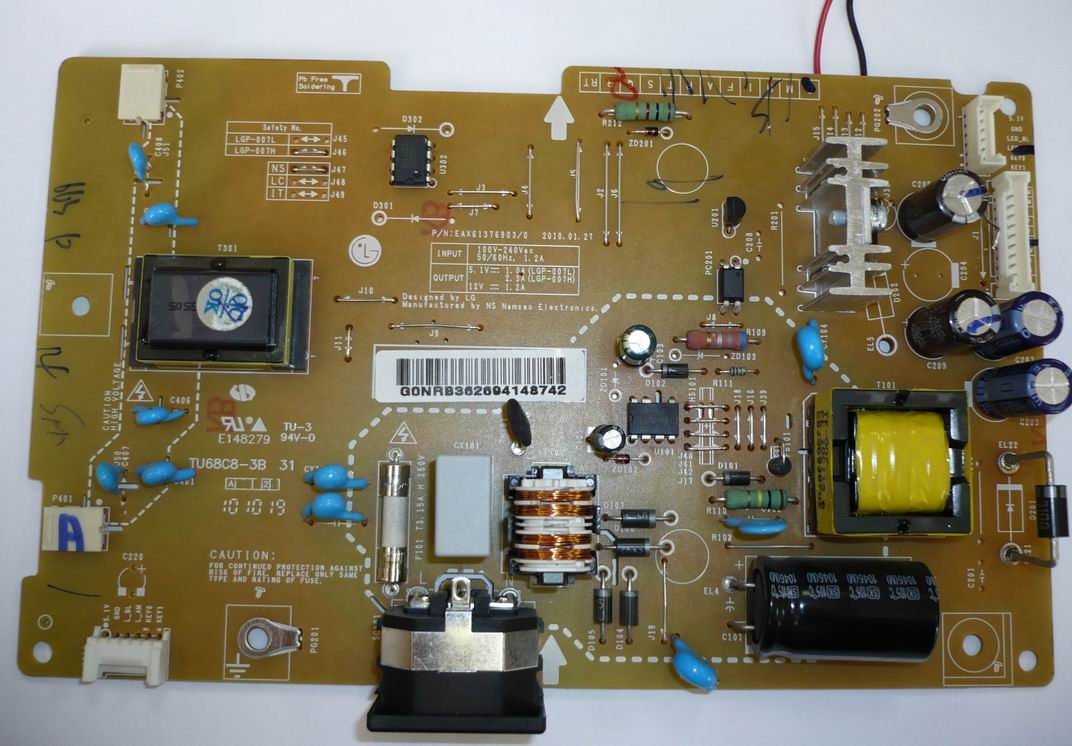

    Инвертор EAX61376903/0 шасси TU68C8-3B 31

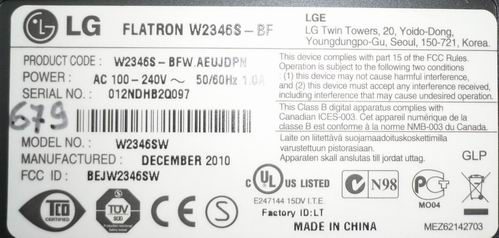

    LG Flatron W2346S шильдик.

    Вывод.
    Данная поломка показывает два очевидных факта. Во первых, работа двухлампового (не четырехлампового) инвертора, вне зависимости от модели монитора приводит к стабильной поломке — выход конденсатора сетевого выпрямителя, в нашем случае С101(68мкФ*400В) и поломку верхней CCFL лампы, при которой лампа светится, но с очень большим потреблением по току, что приводит к срабатыванию защиты инвертора. Во вторых, двухламповая (не четырехламповая) схема подсветки показывает неэффективность розжига и рабочего режима, лампы на таких инверторах имеют неприлично маленький срок службы 1,5-2 года. Для сравнения, четырехламповое исполнение инвертора, позволяет эксплуатировать лампы по 8-10 лет.

    Источник

    Оцените статью
    REMNABOR
    Adblock
    detector
