Типичные неисправности кинескопных телевизоров Erisson

“Баг” в системе кадровой развёртки телевизоров Erisson

У телевизоров Erisson есть “баги”. Ранее “багами” называли ошибки и поломки в системах телеграфной и телефонной связи, а также в радарной электронике. Позднее это профессиональное жаргонное слово перекочевало в лексикон программистов. Так вот в современной широко распространённой электронике также есть “баги” – ошибки при проектировании и конструировании.

“Багом” можно назвать одну очень распространённую неисправность в кинескопных телевизорах Erisson. Данная неисправность проявляется спустя год – два с момента начала использования аппарата и причиной дальнейшего сбоя в работе является транзистор в цепях кадровой развёртки. Кадровая развёртка в кинескопных телевизорах служит для формирования изображения по вертикали и управляет электронным лучом в кинескопе.

Как правило, “баг” проявляется следующим образом:

Телевизор не переходит из дежурного режима в рабочий.

Такое проявление дефекта связано с тем, что при неисправности узлов кадровой развёртки в телевизоре включается защита от прожога кинескопа.

Прожог кинескопа – это когда на экране яркая горизонтальная полоса в середине экрана. При этом вся энергия электронного луча фокусируется на эту узкую полосу, и в результате этого может выгореть люминофор кинескопа в месте попадания электронного луча.

Если оставить телевизор с таким дефектом включенным продолжительное время, то впоследствии в том месте, где была горизонтальная полоса будет участок с меньшей световой отдачей (выгоревший люминофор) – кинескоп будет испорчен. Чтобы этого избежать в современных телевизорах встроена защита от прожога кинескопа и телевизор просто не переходит из дежурного (спящего) режима в рабочий.

На экране кинескопа яркая горизонтальная линия посередине экрана.

В этом случае защита от прожога кинескопа не срабатывает, так как электрические цепи кадровой развёртки работают, но неисправные элементы ещё частично выполняют свою функцию и система защиты не “видит”, что произошла неисправность. Поэтому на экране и появляется яркая горизонтальная полоса.

Если на экране горизонтальная полоса, то старайтесь поскорее выключить неисправный телевизор, с целью предотвращения порчи кинескопа.

Именно с такой неисправностью на стол ремонта и попал телевизор Erisson (модель 1401, производитель ООО “Телебалт”, Калининград). Телевизор не переключался из ждущего режима в рабочий. Причиной неисправности послужил транзистор 2SB764 с пробитым переходом ЭК. Сопротивление между эмиттерным выводом и коллекторным было нулевым. Именно это служило причиной срабатывания защиты от прожога кинескопа.

На монтажной плате транзистор 2SB764 обозначен под порядковым номером Q406. Сам транзистор расположен рядом с микросхемой LA78040N. Микросхема LA78040N является главным усилительным элементом в цепях кадровой развёртки. К этой микросхеме подключена отклоняющая катушка по вертикали.

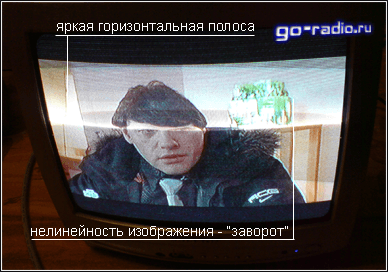

После замены транзистора 2SB764 на новый, телевизор стал включаться, но на экране в середине телевизионной картинки образовывалась яркая полоса, а изображение в верхней части экрана нелинейно – вытянуто. Телерадиомеханики такой дефект называют “заворот”. При завороте по вертикали изображение как бы накладывается – заворачивается. На фотографии запечатлён заворот, образовавшийся после замены транзистора 2SB764.

Кроме образовавшегося заворота по вертикали новый транзистор 2SB764 при работе телевизора сильно грелся – в схеме осталась ещё какая-то неисправная деталь, приводящая к перегреву заменённого транзистора. При включении телевизор долго не включался, а изображение появлялось сначала узкой полосой в середине и затем медленно разворачивалось во весь экран.

После недолгих поисков выяснилось, что в импульсном блоке питания электролитический конденсатор (47 мкф. 50 в.) имеет малую емкость, которая составила 19 мкф. вместо положенных 47. Конденсатор имеет позиционное обозначение на монтажной плате под номером C933.

Если столкнётесь с похожей неисправностью – обязательно проверьте этот конденсатор.

После замены конденсатора в блоке питания изображение стало появляться быстрее, но, несмотря на это, картинка при включении разворачивалась как бы из подушки. Транзистор 2SB764 по-прежнему сильно грелся. Через пару включений телевизора транзистор опять пробило, несмотря на то, что на транзистор был установлен небольшой радиатор. Так было произведено несколько неудачных попыток замены 2SB764, результатом которых стало 2 испорченных транзистора 2SB764. Последний вообще вышел из строя не поработав и минуты…

Если побродить в интернете по форумам ремонта электроники, то можно встретить рекомендации по замене транзистора 2SB764 на более мощный транзистор 2SB772 в телевизорах марки Erisson, чтобы исключить пробой транзистора 2SB764 и повторного выхода телевизора из строя – рецидива.

На практике найти транзистор 2SB772 не всегда представляется возможным. В таком случае можно применить отечественный транзистор КТ814. Он также как и 2SB764, 2SB772 имеет структуру P-N-P и по параметрам близок к 2SB772.

После установки отечественного КТ814 взамен импортного 2SB764 телевизор стал работать исправно – исчез “заворот”, а чрезмерный нагрев транзистора прекратился.

При ремонте телевизора Erisson 1401 с описанной неисправностью следует первым делом проверить транзистор 2SB764 (Q406), по возможности заменить его более мощными аналогами 2SB772, КТ814. Также аналогом транзистора 2SB764 является 2SB985, который также можно использовать для замены. Следует проверить конденсатор в импульсном блоке питания под номером С933. Как уже говорилось, он может иметь потерю ёмкости.

Аналогичная неисправность наблюдалась у Erisson 2102. Неисправен оказался уже нам известный транзистор 2SB764.

На монтажной плате вокруг транзистора 2SB764 наблюдалось потемнение – свидетельство чрезмерного нагрева транзистора. Из-за перегрева 2SB764 выходит из строя. Выгорание этого транзистора в телевизорах Erisson – это явный “баг”. Работоспособность Erisson 2102 была восстановлена заменой неисправного 2SB764 на аналог 2SB985.

Цоколёвка выводов транзисторов 2SB772, 2SB764, 2SB985, КТ814 указана на рисунках.

Источник
