Esser iq8quad o 802371 схема подключения

Схема подключения пожарного датчика esser

Схема подключения пожарного датчика esser

Вот прямая ссыдка на Ханновел.
Есть все описания, и инструкции.

http://www.esserbyhoneywell.ru/docs/
http://www.esserbyhoneywell.ru/index.

[15.06.2011 14:31:59] Увы мне, увы, схем там нет. Я все подобные сайты уже обошёл, прежде чем сюда обратится.

[15.06.2011 16:16:13] Ув.Zicfrid ®

Ваша последовательность вызывает уважение.
Оставьте адрес личной почты.
Сброшу Вам собранный мною материал по ESSER, и наверное один проект на ESSERe.

[15.06.2011 16:42:10] ув. Andorra1 ®, вопрос Вам на засыпку по Esser:

может ли транспондер 808613.10 контролировать линию с постоянно включенными световыми оповещателями?
Оповещатели подключаются к реле К1 и К2.

[16.06.2011 10:16:12] Andorra1 ® — ушло.

[16.06.2011 15:27:15] Ув. Zicfrid ®

Пришлите свой имейл.
По адресу полученному Через сайт 0-1 почта не проходит.

На сайте Формула Безопасности ести много схем и описаний для проектировщика, настройщика каталогов.
Найдите на нем продукцию ESSER и раздел техподдержка.

http://www.fbgroup.ru/
http://www.fbgroup.ru/distribution/d.
http://www.fbgroup.ru/distribution/d.

Ув. Скиталец.
Сложно ответить..
Давно не занимался ESSERом.

[16.06.2011 15:46:22] Уважаемый Скиталец ®

По моему, можно контролировать постоянно включенное световое и звуковое оповещение.

Имеется схема подключения:

“Подключение внешних устройств к реле с контролируемой линией и внешним источником питания “

При активизации реле, питание (12 или 24 В) с внешнего источника подаётся на подключенные сигнальные устройства. Целостность линии контролируется резистором. Перемычки устанавливать в соответствии с рисунком.

Используетс резистор на 10 кОм и диод 1№4004.
Резистор подключен параллельно контактам лампы оповещения.

Только перемычку надо переставить…

Я прав?

[16.06.2011 16:01:30] ув. Andorra1 ® , если б я сам знал.

Цитата из Руководства по установки IQ8Control С, М:

«Подключение внешнего устройства с мониторингом линии:
Контролируемая активация внешних устройств предусматривает контроль линии управления путём подключения оконечного сопротивления 10 кΩ. В случае события, требующего активации реле, на (релейных) клеммах меняется полярность между напряжениями контроля и активации. Реле переключается с мониторинга шлейфа на активацию внешнего устройства, например, сигнального устройства.»

Схема контроля такая же, как и у БУПО. Только БУПО для контроля включенных световых оповещателей раз в 20 мин. отключает линию.

802371 — оптический дымовой датчик IQ8Quad

Адресный оптический дымовой извещатель esser 802371 серии IQ8Quad.

Автоматическая адресация, светодиодный индикатор состояния, встроенный изолятор КЗ, возможно подключить ВУОС, питание от адресного шлейфа esserbus, цвет белый (RAL 9010). Диапазон рабочих напряжений 8. 42 VDC.

Диапазон рабочих температур -20. +72 °С. Габаритные размеры: 117х49 мм. Базовое основание 805590 или 805591 заказывается отдельно!

Обозначение на датчике Honeywell 802371:

Общие рекомендации по выбору типа пожарного извещателя

Подключение ВУОС 801824 к стандартной базе извещателя.

Так же ищут извещатель esser 802371 по таким запросам:

  • 802371
  • esser 802371
  • iq8quad 802371
  • дымовой извещатель 802371
  • 802371 оптический дымовой извещатель
  • оптический дымовой извещатель iq8quad 802371
  • iq8quad 802371 esser
  • 802371 цена
  • 802371 оптический дымовой извещатель серии iq8quad
  • дымовой извещатель esser 802371
  • iq8quad 802371 цена
  • дымовой оптический извещатель 802371 esser
  • оптический дымовой извещатель iq8quad 802371 esser
  • honeywell 802371
  • esser 802371 цена
  • оптический дымовой извещатель серии iq8quad 802371 esser
  • 802371 оптический дымовой датчик iq8quad

Подключение извещателей 802371 серии IQ8Quad к шлейфу eserbus / esserbus Plus

  • Оптимально согласован с системой серии ЕС
  • С мультисенсорными детекторами для обнаружения всех пожаров, даже в самых сложных условиях эксплуатации
  • До 30 детекторов в группе обнаружения
  • Равномерная чувствительность отклика детектора для всех различных типов огня для мультисенсорных детекторов
  • Большое расстояние между сигнальными и интерференционными величинами благодаря специальной конструкции датчиков и электроники для подавления электромагнитных воздействий
  • Автоматическая адаптация к различным воздействиям окружающей среды
  • Электронная компенсация также называется дрейфом-компенсацией долговременных воздействий загрязнения или старения

Надежное подавление ложных тревог:

  • Высокая надежность против ложных тревог путем временной оценки различных критериев датчика, со встроенным экраном насекомого и герметизированным против входа заднего воздушного потока
  • Исключение форм сигнала, не характерных для пожаров, с помощью специальных алгоритмов фильтрации
  • Автоматический самоконтроль электроники детектора
  • Автоматический самоконтроль работы и состояния датчиков
  • Обозначение теплового детектора черным кольцом на световой трубе
  • Часы работы, сигнализация и счетчик неисправностей в каждом детекторе
  • Поиск эксплуатационных данных всех детекторов группы со стандартным интерфейсом служебного ПК и полевой шины
  • Светодиод детектора для индикации сигнализации и в качестве идентификационного дисплея в сервисе (для технического обслуживания с 8000 инструментами)

Широкий ассортимент аксессуаров:

  • Стандартное база и основание реле
  • Переходник гнезда для установки потолка
  • Пылезащитные колпачки опционально для пожарных извещателей и основания извещателя
  • Комплект для подвесного монтажа

Почему пользователи рекомендуют пожарную сигнализацию Esser?

На российском рынке противопожарного оборудования высоко ценится немецкая пожарная сигнализация Esser, которая отличается высоким уровнем восприятия, надежности и универсальности. В продаже ее можно увидеть под наименованием Esser by Honeywell, поскольку марка Esser несколько лет назад перешла в руки американской компании Honeywell.

Область применения

Основная особенность, которой обладает пожарная сигнализация эссер, — это способность одновременно работать со значительным количеством приемно-контрольных приборов и общая сетевая структура оборудования. Установленная система работает на больших площадях, в связи с чем много лет успешно используется в оснащении:

  • аэропортов;
  • речных и железнодорожных вокзалов;
  • бизнес-центров;
  • крупных отделений банков;
  • спортивных сооружений;
  • масштабных производственных объектов;
  • многоэтажных административных и общественных зданий;
  • других крупных объектов, требующих высокого уровня пожарной безопасности.

Характеристики оборудования позволяют одновременно отслеживать более 30 контрольных точек и оповещать о возникшем возгорании по данным различных анализаторов.

Преимущества и недостатки

Произведенная в Европе пожарная сигнализация honeywell ценится как высокотехнологичная и универсальная техника. Среди ее достоинств можно назвать:

  • высокую чувствительность;
  • возможность контролировать показания приборов на из удаленных пунктов (до 300 метров);
  • одновременное использование различных анализаторов (температуры, задымления, химического состава воздуха);
  • несколько видов оповещения (сигнальное, звуковое и световое), которые могут использоваться одновременно или в любой комбинации;
  • наличие проводной и беспроводной (радио) системы оповещения, при этом используется система скачкообразной частоты, которая защищает передаваемые сигналы от помех или постороннего вмешательства;
  • использование адресно-аналоговых датчиков, которые фиксируют точное место возгорания;
  • миниатюрные датчики, малозаметные на окружающем фоне.

Основной недостаток оборудования – это обратная сторона их достоинств. Из-за повышенной чувствительности оповещателей они нуждаются в дополнительных настройках по снижению чувствительности, чтобы избежать ложных срабатывания, например, в помещениях, где курят или открывают окна, через которые поступает воздух с излишней концентрацией углекислого газа. Настройка производится в ходе монтажа и в дальнейшем требует постоянного контроля.

Модификации пожарной сигнализации Эссер

Пожарная сигнализация Esser состоит из множества продуктов, начиная от детекторов и извещателей и заканчивая панелями управления.

Основная модификация, пользующаяся наибольшим спросом — это серия IQ8, которая охватывает все виды продукции компания.

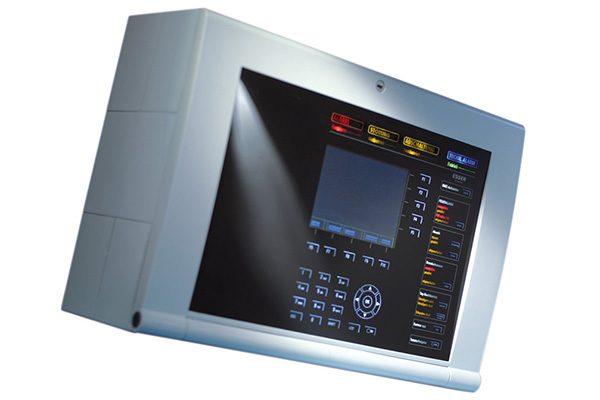

Усовершенствованная модификация сигнализации Эссер называется FlexEs. Под этим наименованием выпускаются аналогово-адресные контрольные панели (FlexEs control).

  1. Контрольные панели серии IQ8 выпускаются под наименованиями IQ8ControlС и IQ8ControlM. Они отличаются по своему назначению. Так группа IQ8ControlС предназначается для средних и малых объектов, а продукция IQ8ControlM – для средних и больших систем пожарной безопасности.
  2. В серии ES Detect предлагаются аналогово-безадресные извещатели автоматического типа.
  3. Еще одна модификация извещателей производится под наименованием Они относятся к аналогово-адресным модификациям и выпускаются как с устройствами оповещения, так и без них.
  4. Под наименованием IQ8МСР предлагаются извещатели, активизируемые вручную.

Все выпускаемые модели выполняют функции:

  • обнаружения возгорания;
  • сигнализации различными способами;
  • общего контроля работоспособности системы.

Используемое оборудование в сигнализации

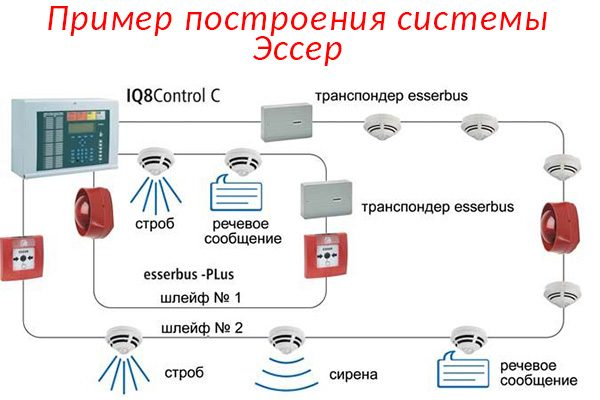

Пожарное оборудование, используемое в виде сетевых систем, представляет собой комплекс различных компонентов. Для обеспечения полноценной работы пожарной сигнализации Esser by Honeywell необходимы:

  • панели управления, курирующие работу всей системы, на которые поступают сигналы от извещателей;
  • автономные источники питания, гарантирующие работоспособность систем в любых условиях, в том числе при отключении электроснабжения;
  • компьютерная техника в виде дисплеев и периферийных устройств (принтеров и так далее), обеспечивающих визуальную картинку поступающей информации, ее фиксацию, и позволяющих осуществлять регулировку и настройку системы;
  • детекторы и извещатели ручные и автоматические, работающие в системе постоянного контроля, реагирующие на состав воздуха или уровень температуры в помещении, и обеспечивающие своевременное оповещение, в том числе датчик дыма honeywell;

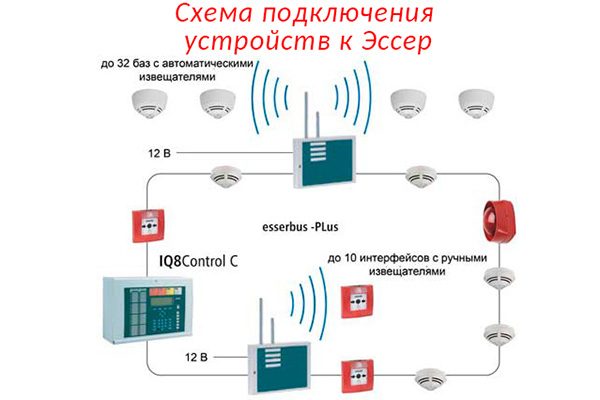

  • сетевые технологии в виде коммуникационных шин, составляющих кольцевую единую систему пожарной безопасности;
  • беспроводные модули, которые совместимы с действующими сетевыми панелями управления и обеспечивают дублирующую передачу информации, полученной устройствами сигнализации;
  • детекторы специального назначения для вентиляционных каналов, узких и длинных помещений, для аспирационного забора воздуха из закрытых блоков, для просторных объектов со сложной архитектурой и так далее;
  • Устройства тревоги, которые с помощью звуковых или световых сигналов оповещают людей о необходимости эвакуации;
  • системы приведения в действие пожарных дверей и дымовых преград, разделяющих здание на отдельные изолированные отсеки;
  • устройства для передачи данных.

Заключение

Выпускаемая компанией Хоневелл пожарная сигнализация работает на инновационных технологиях и гарантирует высокий уровень контроля пожарной безопасности в помещениях различного объема и полностью оправдывает вложенные в нее средства.
