Использование и монтаж скрытых направляющих для ящиков

На функциональность предметов мебели в большей степени влияет установленная фурнитура. Чтобы повысить комфорт при использовании выдвижных конструкций (полок, ящиков и так далее), можно установить скрытые направляющие для ящиков. Что собой представляет данный вид фурнитуры? Каковы его преимущества и недостатки? Как самостоятельно выбрать и установить направляющие скрытого типа, читайте далее.

Выдвижной ящик на направляющих скрытого типа

Устройство и принцип работы скрытых направляющих

В комплект направляющих скрытого монтажа входят:

  • металлические планки;
  • металлические основания, по которым происходит движение планок;
  • роликовые или шариковые механизмы, облегчающие процесс движения планок;
  • цапфы для фиксации фурнитуры к ящику;
  • крепежные элементы.

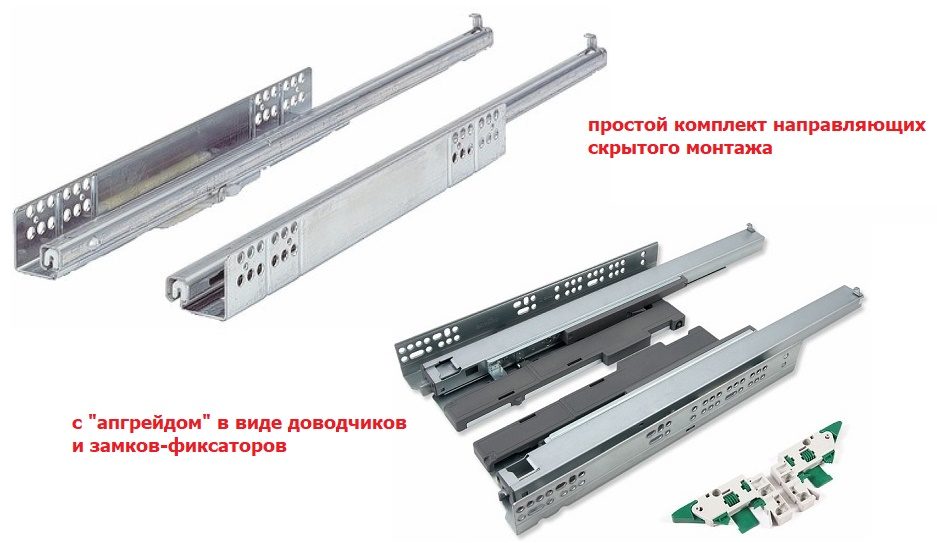

Комплектация направляющих скрытого монтажа

Стандартные комплекты могут быть дополнены:

  • устройствами плавного закрытия. Фурнитура с доводчиком позволяет продлить срок службы мебели, так как отсутствие хлопка при закрывании исключает возможность повреждения материала;
  • возвратными пружинами, позволяющими плавно и в короткие сроки закрыть выдвинутый ящик;
  • замками-фиксаторами, облегчающими процесс использования и демонтажа конструкции;
  • системами открывания нажатием на фасад ящика (Push-to-open).

Все направляющие скрытой установки изготавливаются из качественных материалов и отличаются:

  • доступностью. Стоимость фурнитуры значительно ниже популярных в настоящее время метабоксов и тандембоксов, а функциональность значительно приближается к указанным комплектам;
  • бесшумностью при работе;
  • возможность полного выдвижения ящика;
  • компактностью и возможность использования максимального количества пространства предмета мебели;
  • долговечностью.

К недостаткам можно отнести сложность установки, но подробная инструкция, прилагаемая к комплекту фурнитуры, и наличие начальных навыков работы с простейшим набором инструментов существенно облегчат процесс.

Выбор фурнитуры

Залогом длительного использования скрытых направляющих в первую очередь играет правильный выбор фурнитуры. Чтобы корректно подобрать механизм для выдвижного ящика, необходимо учитывать:

  • габаритные размеры фурнитуры;
  • максимальную нагрузку;
  • разновидность;
  • фирму-производителя.

Виды направляющих

Направляющие скрытого монтажа могут быть:

Шариковые направляющие изготавливаются из двух и более металлических профилей, соединенных между собой с использованием шариков качения (сепаратор).

Устройство скрытой направляющей шарикового типа

Преимуществами данного механизма являются полное отсутствие шума при работе, возможность регулирования и возможность использования при нагрузках до 60 кг – 65 кг. Существенным недостатком является высокая стоимость фурнитуры.

Роликовый механизм является более простой и более дешевой конструкцией. Направляющие состоят из двух металлических планок, на концах которых установлены ролики, облегчающие процесс движения.

Направляющая для ящика роликового типа

Недостатками данного типа фурнитуры является ограничение максимальной нагрузки на ящик до 25 кг и наличие шума при работе, который можно устранить при помощи резиновых шин.

Определение технических параметров направляющих

Для корректного монтажа перед выбором требуется провести расчет направляющих скрытого монтажа, чтобы определить длину фурнитуры.

При расчете необходимо учитывать:

  • вид фасада ящика. Различают мебель с накладным и вкладным фасадом;
  • вид направляющей (частичного или полного выдвижения).

Расчет производится в соответствии с рекомендациями производителя:

  1. для ящиков с вкладным фасадом оптимальная длина направляющей будет определяться как разница между размером боковой стенки корпуса и 21 мм;
  2. для ящика с накладным фасадом используют формулу боковой размер минус 3 мм.

Расчет ящика также можно провести на основании дополнительных параметров:

  • внутреннего размера;
  • внутренних размеров корпуса и так далее.

Определение длины направляющих

Выбор производителя

Заключительный этап выбора – определение производителя мебельной фурнитуры. Рекомендуется приобретать скрытые направляющие, изготовленные:

  • австрийской компанией Blum (мировой лидер по производству мебельной фурнитуры). Производитель специализируется на изготовлении направляющих разного вида. Преимуществами компании являются выпуск широкого модельного ряда направляющих по различной стоимости, в том числе и фурнитуры с дополнительными опциями, длительный срок использования (гарантия Блюм составляет 15 лет), приложение подробных инструкций для самостоятельного монтажа;

Скрытые направляющие от мирового лидера

  • немецкая компания Hettich. Основное отличие – более доступная стоимость. По качеству фурнитура практически не уступает мировому лидеру;
  • российский производитель Firmax. Компания изготавливает качественную фурнитуру, разработанную российскими специалистами. Производство расположено в Китае, что позволяет снизить стоимость продукции;
  • итальянская фирма Fgv, специализирующаяся на изготовлении выдвижной фурнитуры и мебельных петель.

Так же можно обратить внимание на фурнитуру российской компании Boyard и польской фирмы GTV.

Монтажа направляющих скрытого типа

Итак, к каждому комплекту направляющих, изготовленными фирмами Блюм, Хеттих и так далее, прилагается схема установки фурнитуры, в соответствии с которой и рекомендуется производить монтаж.

Схематическое изображение процесса установки

В общем случае монтаж фурнитуры Боярд, Блюм и так далее, производится так:

  1. на дне ящика производится разметка мест крепления фиксатором направляющих в соответствии с рекомендациями специалистов, указанные в инструкции;
  2. фиксаторы закрепляются саморезами (прилагаются к комплекту фурнитуры);

Размещение и крепление фиксатора для направляющей планки

  1. напротив фиксаторов просверливаются отверстия для крючка-защелки, по размеру полностью соответствующему данному элементу выдвижной системы;
  2. устанавливаются планки направляющих;

Установка планок направляющих на ящик

Установка оснований на боковины корпуса мебели

Процесс расчета и монтажа скрытых направляющих подробно представлен на видео.

После крепления всех частей направляющих скрытого монтажа производится регулировка фурнитуры. Как правило, отрегулировать можно длину и ширину планок.

Источник

Направляющие скрытого монтажа, расчет ящиков и схема установки

Существует три вида бюджетных направляющих – роликовые, шариковые (телескопические) и скрытого монтажа, которые еще называют направляющие нижнего крепления. Последние у нас пользуются не таким большим спросом, как первые два вида. Но постепенно завоевывают российский рынок. Направляющие скрытого монтажа придают более эстетичный вид конструкции выдвижного ящика, поскольку практически незаметны. При этом обладают рядом преимуществ.

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

  • Quadro Stop Control – плавное дотягивание (самозакрывание).
  • Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
  • Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

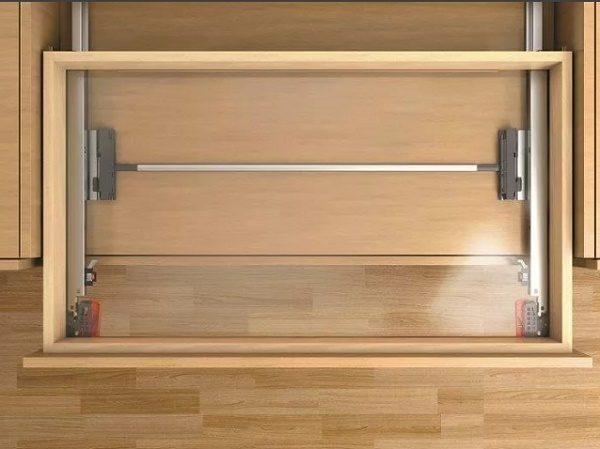

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале

Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.

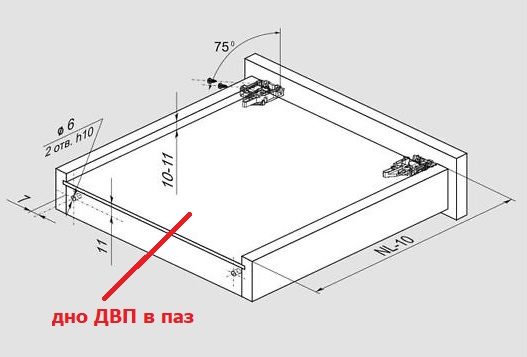

Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.

А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.

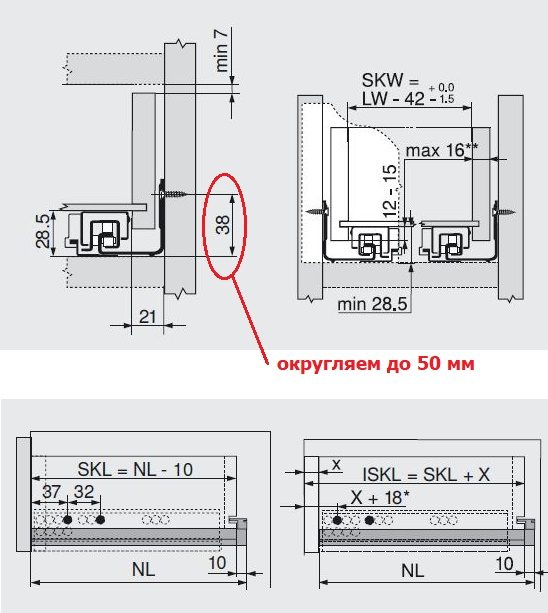

Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.

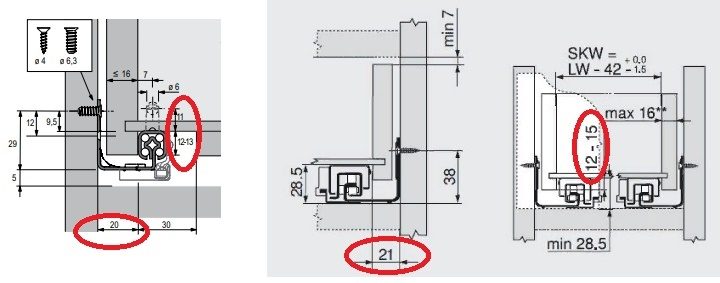

И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).

Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».

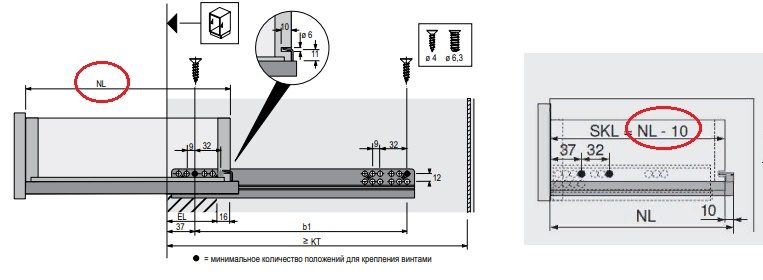

Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.

А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.

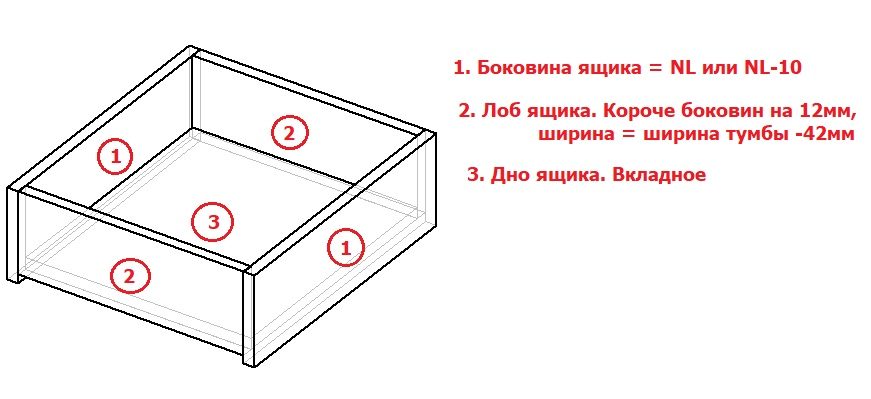

Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.

  1. Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
  2. Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
  3. Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
  4. Дно высчитывается как вкладная горизонталь между вертикальными деталями.

Пример расчета выдвижного ящика с внутренним фасадом на направляющих нижнего крепления

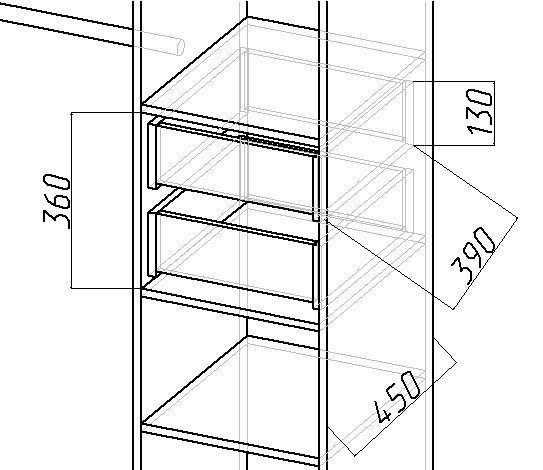

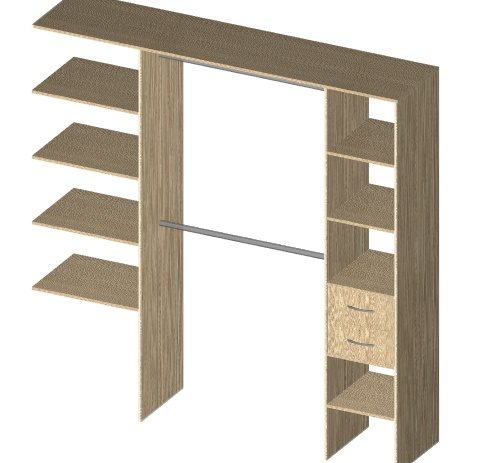

Пусть нужно сделать два выдвижных ящика в секции гардеробной шириной 400мм. При этом глубина боковин равна 450мм, а высота фасадов ящиков 180мм. Установим направляющие Боярд длиной 400мм.

Используем общую схему расчета для направляющих скрытого монтажа.

Получим следующие детали для выдвижного ящика:

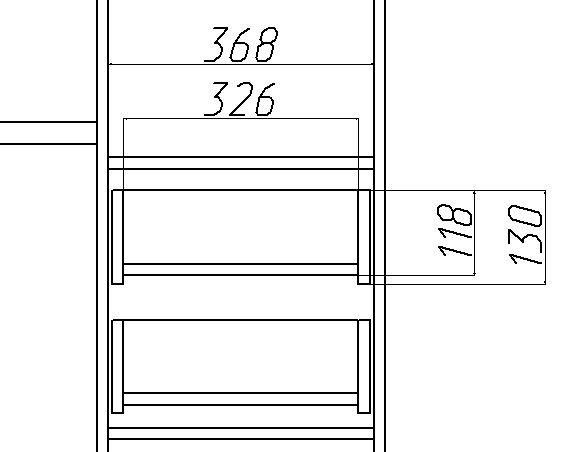

  1. Боковины ящика 390х130 – 4шт. Кромка в круговую (по периметру).
  2. Лоб ящика 326х118 – 4шт. Кромка по двум длинным сторонам (по 326мм сверху и снизу).
  3. Дно ящика 358х326 – 2шт. Без кромки.
  4. Фасад ящика 176х364 – 2шт. Кромка в круговую (максимум 1мм толщиной).

Общая схема установки направляющих скрытого монтажа на выдвижной ящик

Направляющие нижнего крепления устанавливаются на уже собранный ящик и предпочтительно еще разобранную тумбу – так проще размечать и прикручивать фурнитуру.

Обычно установка части телескопической направляющей с комплектом цапф и замком на донышко ящика с обратной стороны не вызывает затруднений. Достаточно изучить инструкцию и разметить места креплений.

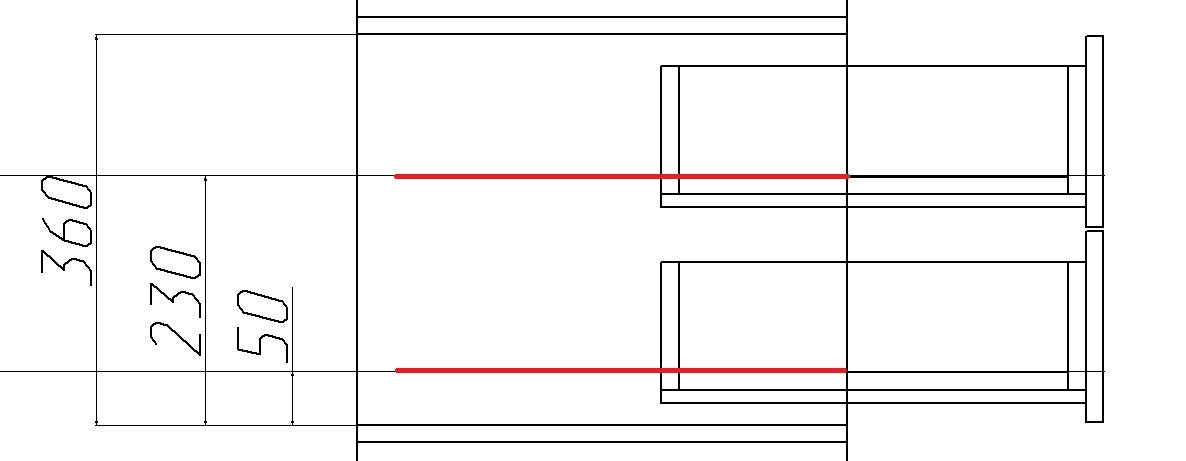

При разметке боковин под крепление неподвижной части направляющей скрытого монтажа стоит начинать с нижнего ящика. И тех рекомендаций, что даны для отступа от нижнего края.

Далее, с учетом высоты фасада, повторяют тот же самый принцип для разметки остальных ящиков.

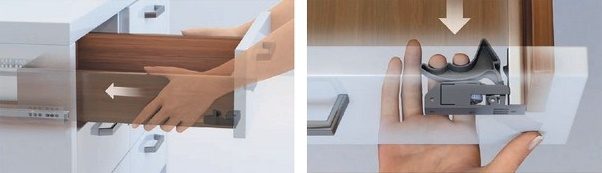

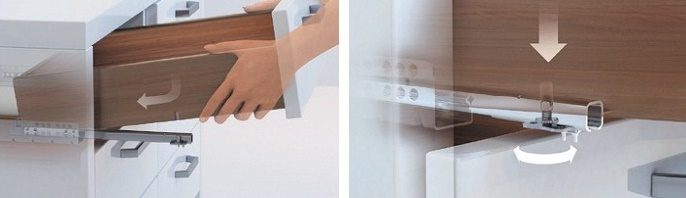

Для установки направляющих нижнего крепления используют так называемый насадной или надвижной монтаж. В первом случае, собранный ящик насаживается на выдвинутые направляющие под наклоном на крюки и задвигается до соединения с цапфами.

Во втором «участвуют» замки-фиксаторы. Выдвижной ящик надевается на выдвинутые направляющие и задвигается до защелкивания замков.

Фасады на выдвижные ящики скрытого монтажа устанавливаются точно также, как и на обычные, с шариковыми направляющими. С помощью двухстороннего скотча и подкладок сначала выравнивается положение фасадов, с учетом равномерности зазоров. А потом прикручиваются ко лбу выдвижных ящиков на саморезы 4х30 изнутри.
