Соединения проводки и электрооборудования автомобиля форд фокус. Для увеличения схемы кликните по ней. Схема соединения стеклоочистителя и стеклоомывателя ветрового стекла

1 — выключатель (замок) зажигания; 2 — монтажный блок реле и предохранителей; 3 — предохранитель 15 А; 4 — реле стеклоочистителя ветрового стекла; 5 — мотор омывателя ветрового стекла; 6 — комбинированный подрулевой переключатель

Схема соединения системы заряда аккумуляторной батареи

1 — электронный блок управления трансмиссией; 2 — монтажный блок предохранителей; 3 — предохранитель 10 А; 4 — предохранитель 15 А; 5 — аккумуляторная батарея; 6 — стартер; 7 — генератор

Схема соединения системы гидропривода тормозной системы

1 — монтажный блок предохранителей; 2 — монтажный блок предохранителей и реле; 3 — регулируемый переключатель педали тормоза; 4 — моторедуктор педали тормоза

Схема соединения системы вентиляции, отопления и кондиционирования воздуха

1, 9 — монтажный блок предохранителей и реле; 2 — предохранитель 30 А; 3 — реле электровентилятора отопителя; 4 — мотор электровентилятора отопителя; 5 — резистор электровентилятора отопителя; 6 — переключатель режимов работы электровентилятора отопителя; 7 — электронный блок управления двигателем и трансмиссией; 8 — комбинация приборов

Электросхема соединения системы пуска двигателя форд

1, 5 — предохранитель 20 А; 2, 4 — монтажный блок предохранителей и реле; 3 — выключатель (замок) зажигания; 6 — реле стартера; 7 — аккумуляторная батарея; 8 — плавкая вставка 150 А; 9 — стартер; 10 — электронный блок управления двигателем и трансмиссией

Схема соединения системы контроля скорости

1 — предохранитель 20 А; 2 — монтажный блок предохранителей; 3 — выключатель (замок) зажигания; 4 — монтажный блок предохранителей и реле; 5 — датчик; 6 — переключатель скорости

1 — монтажный блок предохранителей; 2 — предохранитель 20 А; 3 — выключатель (замок) зажигания; 4 — монтажный блок предохранителей и реле; 5 — электронный блок управления двигателем и трансмиссией; 6 — комбинация приборов; 7 — датчик положения педали сцепления; 8 — выключатель на педали тормоза; 9 — блок управления замками дверей (центральный замок)

Электросхема соединения системы кондиционирования воздуха

1 — предохранитель 10 А; 2 — предохранитель 30 А; 3 — монтажный блок предохранителей и реле; 4 — реле электровентилятора; 5 — электровентилятор; 6, 8 — электронный блок управления двигателем и трансмиссией; 7 — датчик температуры охлаждающей жидкости

1 — монтажный блок предохранителей; 2 — предохранитель 50 А; 3 — блок электровентиляторов системы охлаждения; 4, 6 — электронный блок управления двигателем и трансмиссией; 5 — выключатель системы кондиционирования воздуха; 7 — датчик температуры охлаждающей жидкости

Схема соединения системы усилителя рулевого управления

1 — предохранитель 80 А; 2 — предохранитель 10 А; 3 — монтажный блок предохранителей; 4 — комбинация приборов; 5 — модуль электрического усилителя рулевого управления; 6 — датчик положения вала рулевой колонки

Система динамической стабилизации автомобиля форд фокус

1, 3 — электронный модуль системы динамической стабилизации; 2 — датчик угловой скорости; 4 — датчик положения управляемых колес

Источник

Ford Focus 3 — все предохранители и реле

Ford Focus 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хетчбек, универсал и поставлялся на рынки более 122 стран, в том числе и России. Рестайлинг данная модель прошла в 2014 году. В нашем материале мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3 го поколения, их описание со схемами блоков и фотографиями. Отдельно выделим предохранитель отвечающий за прикуриватель. Так же покажем общее расположение всех электронных блоков управления.

Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если не подходит поколение модели, изучите иные описания: фокус 1 и фокус 2.

Расположение блоков

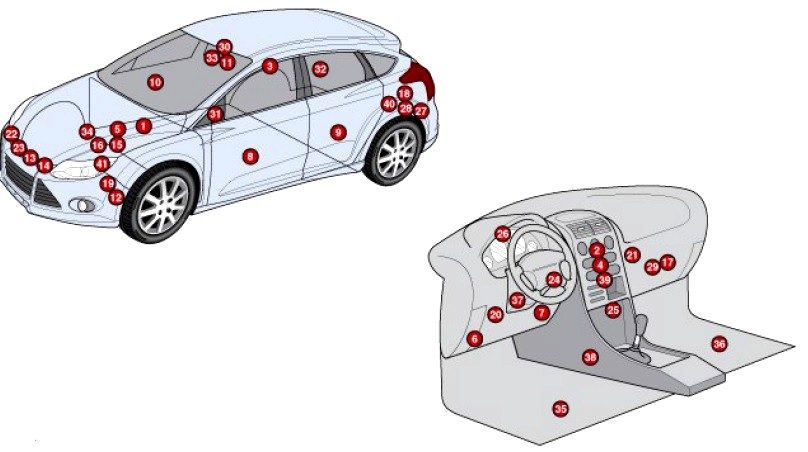

На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.

p, blockquote 7,0,0,0,0 —>

В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.

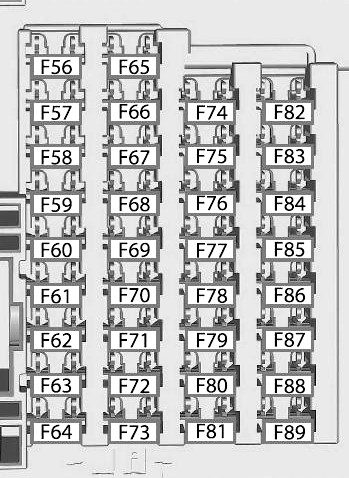

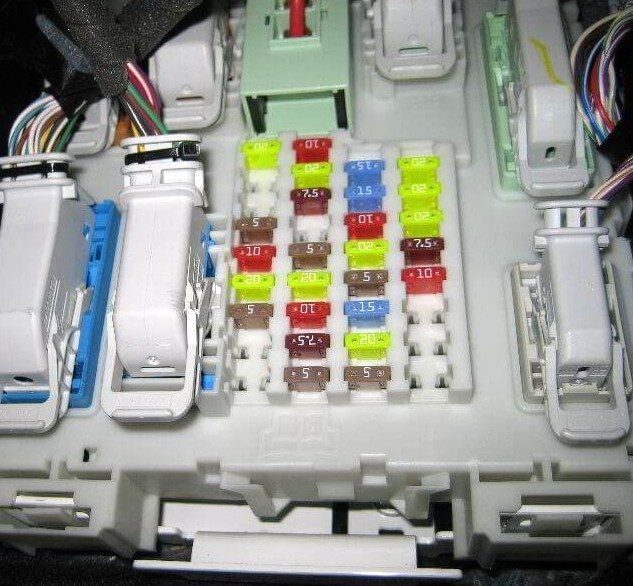

Блок в салоне

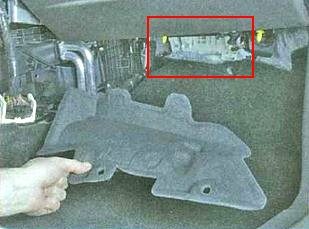

Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.

Расшифровка

p, blockquote 15,0,0,0,0 —>

За прикуриватель отвечает предохранитель номер 61 на 20А.

Блоки под капотом

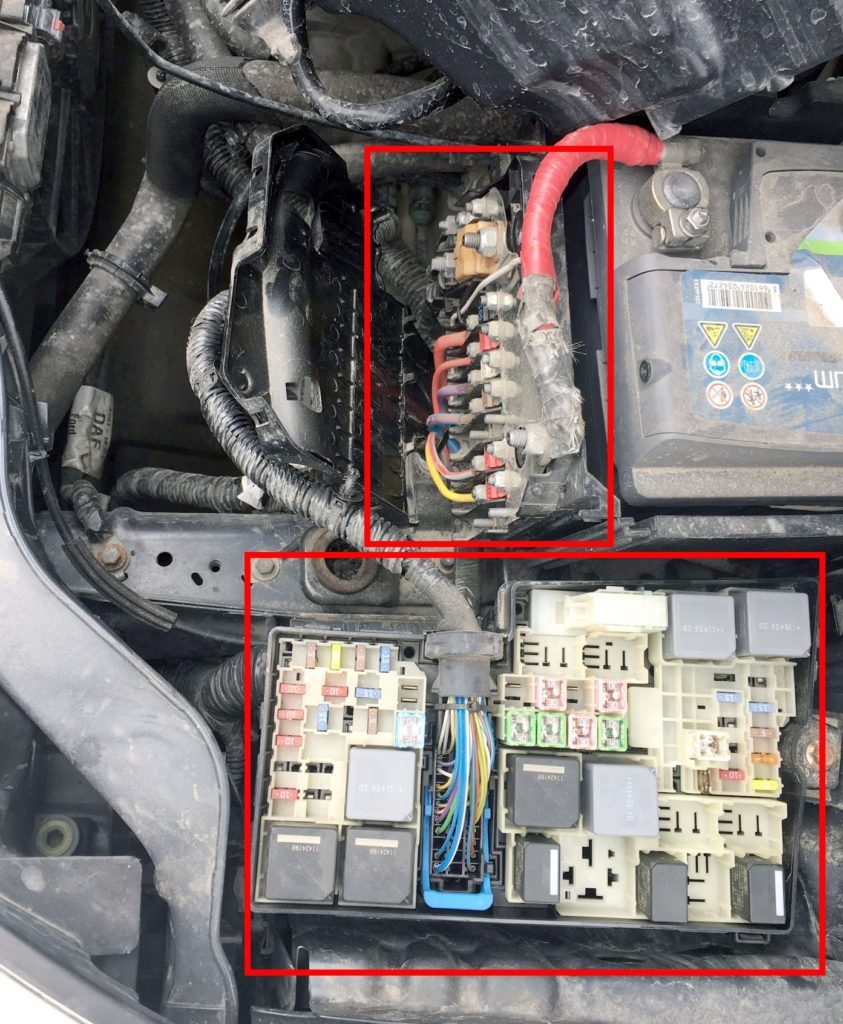

Пример расположения блоков

Монтажный блок

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

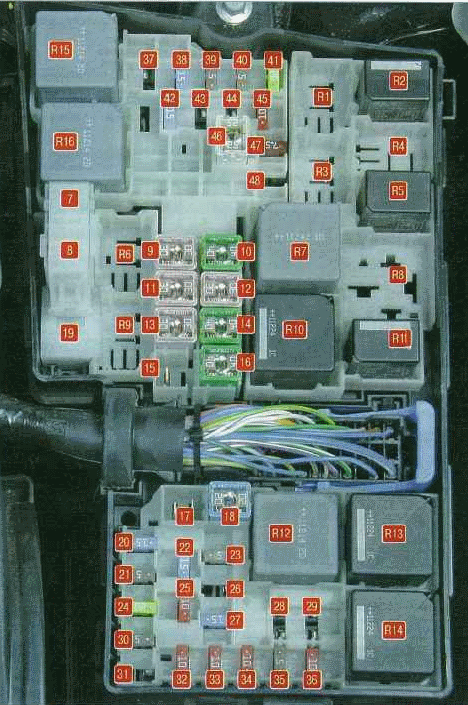

Фото — схема

Обозначение предохранителей

p, blockquote 22,0,0,0,0 —>

За дополнительные розетки так же могут отвечать предохранители 24 и 37 на 20А.

p, blockquote 24,0,0,0,0 —>

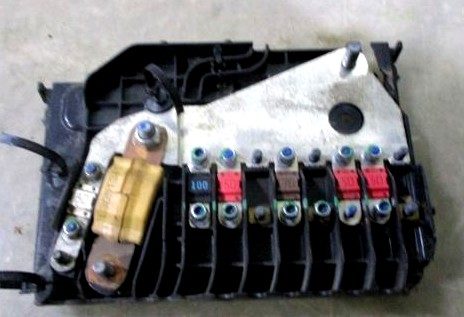

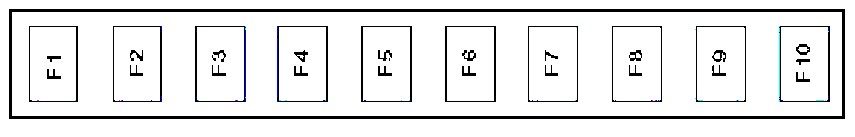

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

p, blockquote 29,0,0,0,0 —>

• F1 (80A) Блок управления усилителем рулевого управления
• F2 (150A) Стартер
• F3 (100A)
• F4 (50A) Многофункциональный блок управления
• F5 (80A) Дополнительный отопитель
• F6 (70A)
• F7 —
• F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
• F9 (50A) Многофункциональный блок управления
• F10 (60A) Блок управления свечами накаливания

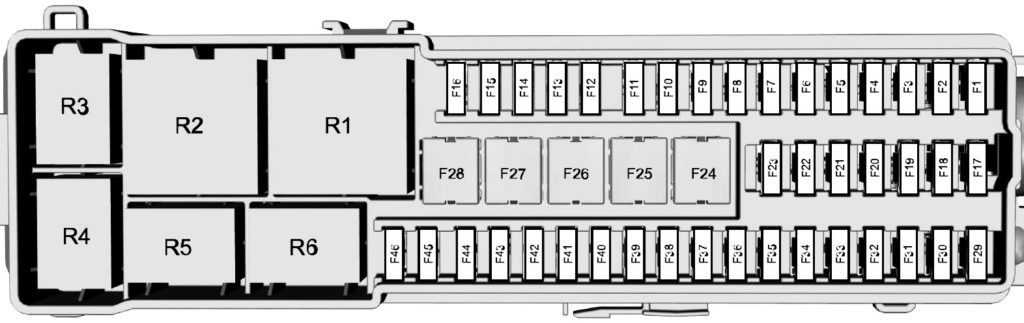

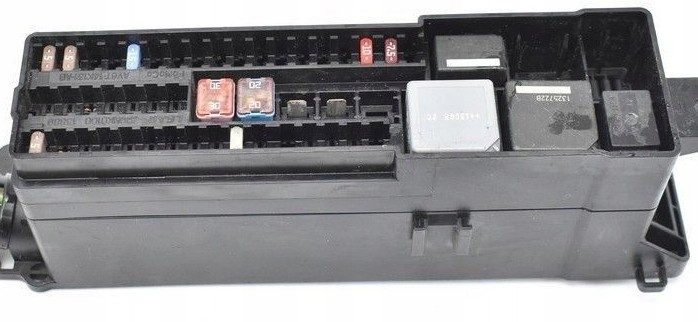

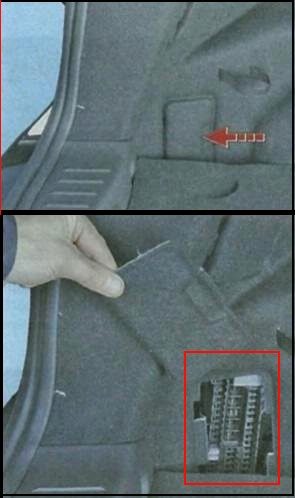

Блок в багажнике

Расположен за обшивкой либо защитной крышкой.

p, blockquote 36,0,0,0,0 —>

Инструкция Форд Фокус 3

Нужно больше информации про ремонт и обслуживание Ford Focus 3? Изучите данную инструкцию: «скачать«.

По данной статье мы так же подготовили видео материал на нашем канале. Смотрите и подписывайтесь.

p, blockquote 39,0,0,0,0 —> p, blockquote 40,0,0,0,1 —>

А если останутся вопросы, задавайте их в комментарии.
