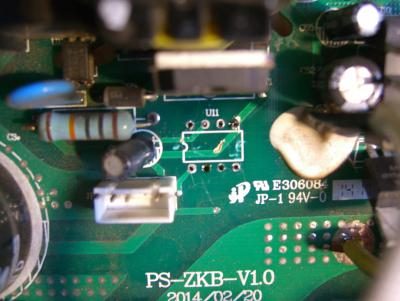

помогите определить шим контролер в сварочном инверторе Fubag IR200 ! корпус DIP8. (деталь лопнула после скачка напряжения) заранее спасибо
!
#2 Сергейб3
помогите определить шим контролер
Если судить по ногам, то это UC38хх. А вот какой хх, 42-43-44 или 45, это без схемы или прорисовки невозможно.
#3 Саша 64

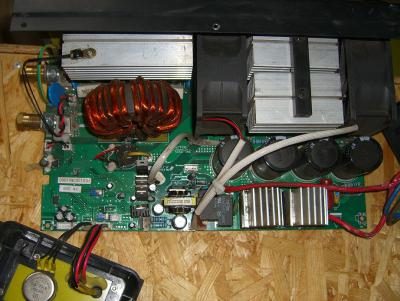

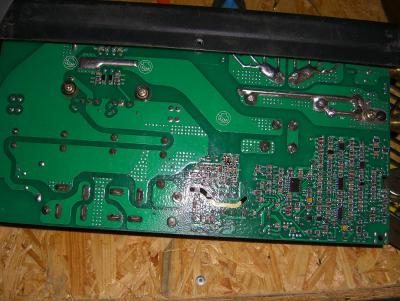

Спасибо! я на них же упёрся. но как прорисоку ? обвязку? или фото поможет?
#4 Саша 64
была бы схема может есть у кого?
#5 tehsvar
- Эксперт
- Cообщений: 2 986
- Участник
- Cообщений: 5 039
- Участник
- Cообщений: 5 039
На мастерсити выкладывали её. Сейчас не помню в каком разделе.
#6 copich
На мастерсити выкладывали её. Сейчас не помню в каком разделе.
В интернете есть она (схема), но не похожа на действительность.
Если DIP корпус то обычно UC3842, другого не припомню. Для SMD монтажа бывали и другие.
Проще по ножкам пробежаться, т.е. взять за основу 3842, скачать даташит и проверить, что куда и какие приблизительно номиналы. Да и если микруху разорвало, то стаить ее нет смысла и нужно проверить так же еще питалово (последовательное включение резисторов после первичного выпрямителя). А то сразу же спалите новую.
зарабатываем и получаем удовольствие от процесса.
#7 Саша 64
Спасибо за такое пояснение! как раз есть 3842-проверю всё и поставлю. и отпишусь.
#8 NW51
Много времени прошло со старта этой темы, но может кому то пригодится.
Столкнулся с похожей проблемой, по мой безалаберности, уж не спрашивайте как, попал снег в аппарат, произошел хлопок и он перестал работать. Вскрытие показало, что взорвался оптотрон PC817 и вышел из строя шим. Схемы я, как и топикстартер, не нашел, а нашел схему дежурки схожую, я ее немного переделал и поставил номиналы и обозначения в соответствии с оригиналом который был у меня перед глазами. Шим, в оригинале UC3843B и только с таким аппарат у меня завелся, пробовал UC3843A с ним аппарат подал признаки жизни в виде слабо крутящихся вентиляторов и мерцающего дисплея.
#9 copich
зарабатываем и получаем удовольствие от процесса.
Источник
Сварной форум
Cварочное оборудование: Описание, Технические характеристики, Инструкции, каталоги, принципиальные схемы, Обсуждение, Отзывы.
 |
 |
 |
| Сварочный аппарат инверторный Fubag IR 200 |
|---|
Родина бренда : ГерманияСтрана производитель: Китай
Официальный сайт: fubag.ru
Данный сварочный аппарат предназначен для работы при сетевом напряжении от 150 до 240В. При пониженном напряжении электросети меньше 220В, мощность сварочного тока падает, что необходимо принимать во внимание при выборе параметров сварки и электрода.Инверторный аппарат для сварки штучными покрытыми электродами (ММА), создан с использованием усовершенствованной технологии IGBT. Аппарат позволяет производить сварку различными типами электродов: рутиловыми, базовыми и др.Основными характеристиками данного инверторного аппарата являются:— Небольшой объем и легкий вес, вследствие чего, аппарат широко используется длявыполнения ремонтных работ в полевых условиях.— С помощью данных моделей аппарата можно производить сварку способом: в стандартномположении и сверху вниз в вертикальном положении.— Наличие многочисленных средств защиты предохраняет аппарат от перегрева,
перенапряжения, падения напряжения и т.д.
Аппарат имеет следующие функции:1. Hot Start. Автоматически увеличивает сварочный ток в момент касания электродомсвариваемой поверхности, что позволяет быстро зажечь дугу и начать сварку.2.Arc Force. Кратковременное увеличение силы тока в момент залипания электрода. Даннаяфункция помогает капле оторваться от стержня электрода, делая тем самым процесспереноса капель, через дуговой промежуток, четким и равномерным.3. Anti Sticking. Снижение сварочного тока с целью отделения залипшего электрода на
изделии, без повреждения обмазки.
Компактный и сильный
Самый популярный сварочный инвертор в серии IR, способен варить электродами диаметром до 5 мм. При этом он сохранил все преимущества других аппаратов этой серии: малый вес, компактность, отличное качество и лёгкость работы.
Панель управления аппаратом
Цифровой дисплей отображает значение сварочного тока. Пользователь имеет возможность легкого контроля за параметром и точной настройки в зависимости от решаемых задач.
Регулируемый ремень для переноски
Мягкий нейлоновый ремень с регулятором длины даёт возможность переносить аппарат на плече, оставляя руки свободными для выполнения другой работы.
Система охлаждения
Аппарат оснащен эффективной системой принудительного охлаждения, а боковые вентиляционные отводы позволяют более эффективно охлаждать инвертор во время работы.
Защита от пыли
Наклонные рёбра решётки охлаждения обеспечивают дополнительную защиту от попадания внутрь пыли, водяных капель и мелких посторонних предметов.
Комплектуется производителем:Сварочный аппарат инверторный Fubag IR 200.Медный кабель с электрододержателем, м 25 кв. мм х 2,0Медный кабель заземления с зажимом, м 25 кв. мм x 1,6Ремень для переноски (модификация с ремнём)Руководство по эксплуатации.Паспорт.
Коробка.
| Технические характеристики: |
|---|
Тип сварки: Ручная дуговая сварка(MMA)Количество фаз: 1Напряжение питания, В 220 (диапазон 150 — 240)Номинальная частота, Гц 50Потребляемая мощность, кВт 8,6Макс. потребляемая мощность, кВА 8,8Максимальный потребляемый ток, А 39Эффективный потребляемый ток, А 17,4Напряжение холостого хода, В 79Напряжение при min сварочном токе, В 21,2Напряжение при max сварочном токе, В 28Диапазон сварочного тока, A 30 — 200Сварочный ток при ПВ Х% и t=40°C, А 160 40%Диаметр электрода, мм 1.6-5.0Коэффициент мощности 0,92Класс изоляции HСтепень защиты IP21SГабаритные размеры (ДхШхВ), мм 340х120х195Масса, кг 4,64
Масса упаковки, кг 6.55 кг
Если у Вас есть опыт использования данного аппарата, мы будем признательны Вамза объективный и развернутый отзыв, который поможет
разобраться в достоинствах и недостатках представленного аппарата.
| Отзывы и обсуждение сварочного инвертора Fubag IR 200: |
|---|
« Прост в исполнении,практически «не убиваемый » аппарат, просто надо периодически его чистить от пыли
10 марта 2015
−— Кабеля коротковаты
— Вентиляторы шумные
« Длина сетевого провода 2,8 мДлина кабеля с держаком 2 м
Длина кабеля с зажимом 1,6 м
21 марта 2015
« Cобрался варить на даче каркас для теплицы подготовил все материалы, оставалось только сварить. начал варить трансформаторной сваркой которую покупал в в 2000 ых годах, 2 часа пытался ей варить но она просто липла а при увеличении тока прожигала металл, причину этому я посчитал недостаточную мощность электросети т.к в гараже варил неплохо но проблемы с розжигом были, плюнул на нее и поехал покупать инверторную сварку в магазине большого выбора не было и купил FUBAG IR 200 приехал на дачу и не спеша за 7 часов сварил весь каркас дуга разжигается очень хорошо даже электродом иногда не приходится постукивать, дотрагиваешься электродом до метала и дуга разжигается. при моем слабом электричестве дуга была устойчивая и что самое главное можно варить на небольшом токе когда электрод плавно плавится чего мне не удавалось делать на трансформаторной сварке. покупкой доволен.
24 марта 2015
« Надежный дачно-гаражный аппарат для использования по мере необходимости. Надежный немецкий бренд с историей и показателями качества (у соседа по гаражам компрессор FUBAG, пока 2 года работы без нареканий, использует для покраски авто друзьям и знакомым).В целом впечатление от аппарата крайне положительное. Так же хотелось бы отметить, что платы аппарата залиты лаком, предохраняющим от запыления и конденсата. Пломб на нем не стоит, так что я удовлетворил свое любопытство. Есть конечно и противники заливки, обосновывая это дороговизной ремонта, но 2-х летняя гарантия и отсутствие необходимости производить чистку каждый раз перед проведением сварочных работ – это несомненный плюс.
20 января 2016
− Фото в Маркете неверное! Вот реальный вид аппарата http://media.220-volt.ru/images/f/1200×800/catalogue/295/295205.jpg И не бойтесь, что там ремень, а не ручка. Ремень круче! Можно повесить на плечо, когда варишь на высоте.
« Рекомендую каждому. Отлично подходит как дачнику, так и мастеру со стажем. Брал за 10200. Это комплект аппарат + маска «хамелеон». Электроды советую МР-3. Варю в основном 3-кой на токе 85А, все аккуратно и четко.
01 марта 2016
« Для начинающего сварщика в самый раз.
02 января 2017
− Пока нет негатива, единственное — короткие провода в комплекте 1,5 — 2 м.
« Покупал насмотревшись тестов и интернете.
26 июля 2017
− Коротковаты силовые провода
« Cобрался варить на даче каркас для теплицы подготовил все материалы, оставалось только сварить. начал варить трансформаторной сваркой которую покупал в в 2000 ых годах, 2 часа пытался ей варить но она просто липла а при увеличении тока прожигала металл, причину этому я посчитал недостаточную мощность электросети т.к в гараже варил неплохо но проблемы с розжигом были, плюнул на нее и поехал покупать инверторную сварку в магазине большого выбора не было и купил FUBAG IR 200 приехал на дачу и не спеша за 7 часов сварил весь каркас дуга разжигается очень хорошо даже электродом иногда не приходится постукивать, дотрагиваешься электродом до метала и дуга разжигается. при моем слабом электричестве дуга была устойчивая и что самое главное можно варить на небольшом токе когда электрод плавно плавится чего мне не удавалось делать на трансформаторной сварке. покупкой доволен
− Короткие выпадающие провода, слабое крепление ремешка, ремонту не подлежит если что, прилипает электрод
« Начитавшись отзывов купил сие барахло, умер безвозвратно через 2 месяца (сварили ворота в гараж и навес для стоянки), не советую ищу другой вариант
20 ноября 2017
− Внимание! Нас обманывают. В декабре 2017 г. купил в интернет магазин fubag IR 200, оказалось, что по тех. характеристикам он в худшую сторону отличается то указанных на сайте., Мощность не 8.8квт., а всего 6,5квт., вес уменьшился на 1,5кг., и т.д.,(см. Паспорт), т.е это не тот аппарат , который прошел испытание и получил хорошие отзывы. Инвертор хорошо варит электродом тройкой но на большом токе греется. Цена на аппарат с такими показателями завышена. При покупке читайте паспортные характеристики решайте сами брать или не брать.
« Фубаг серии IR уже не тот. По тех. параметрам соответствует инверторах фубаг ceрии IQ ,но там цена ниже.
