Обзор на Материнская плата GIGABYTE B450 AORUS ELITE (AM4, ATX)

Возникла необходимость обновить конфигурацию, прежний процессор Phenom 965 Black Edition хоть и достаточно мощный но для стримов его уже не хватает и SSE4 он к сожалению не поддерживает. Выбрал платформу AMD из за того что Intel через год-полтора меняет платформу с изменением процессорного сокета, что лишает возможности апгрейда без замены материнской платы. К тому же цены на процессоры от Интел очень высоки. Да и не только цены на процессоры а почти на все комплектующие значительно выросли, сейчас покупка хорошего игрового компьютера это большая финансовая нагрузка.
С начала кризиса 2014 года моя зарплата (да и многих других) упала почти на 40% при этом потребительские цены выросли как минимум в два раза. Раньше игровой компьютер стоил 1000$ курс был тогда 25-27 рублей за доллар что получалось 25-27 тыс рублей за компьютер. Сейчас игровой компьютер из-за адского подорожания видеокарт, памяти блоков питания и процессоров стоит минимум 1500$ что по нынешнему курсу около 66 рублей составляет 100 000 рублей!

Процессор решил взять Ryzen5 2600 с перспективой в дальнейшем про апгрейдить на более производительный что данная плата позволяет. Разгоном процессоров я не увлекаюсь да и Ryzen 2600 плохо гонится. Без разгона штатно в бусте он работает на частоте 3800 Мегагерц а разогнать его можно до 4000-4100 что весьма не существенно. А вот разгон памяти Ryzen очень полезен.

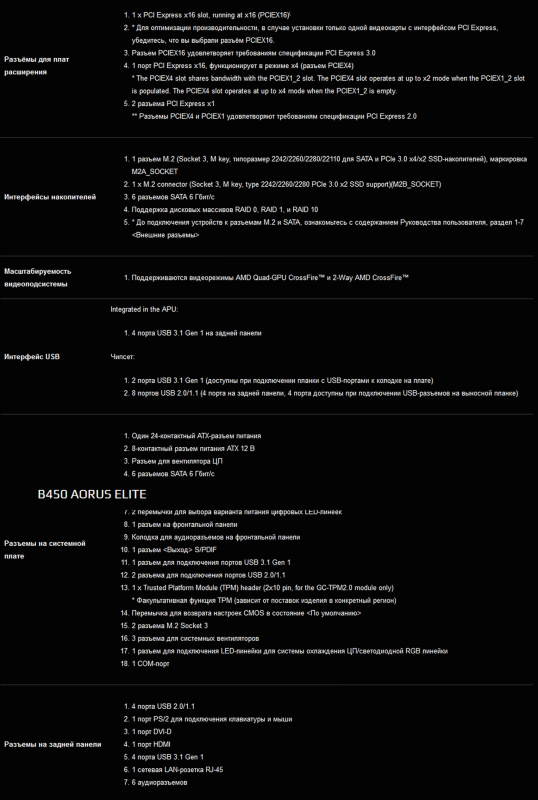

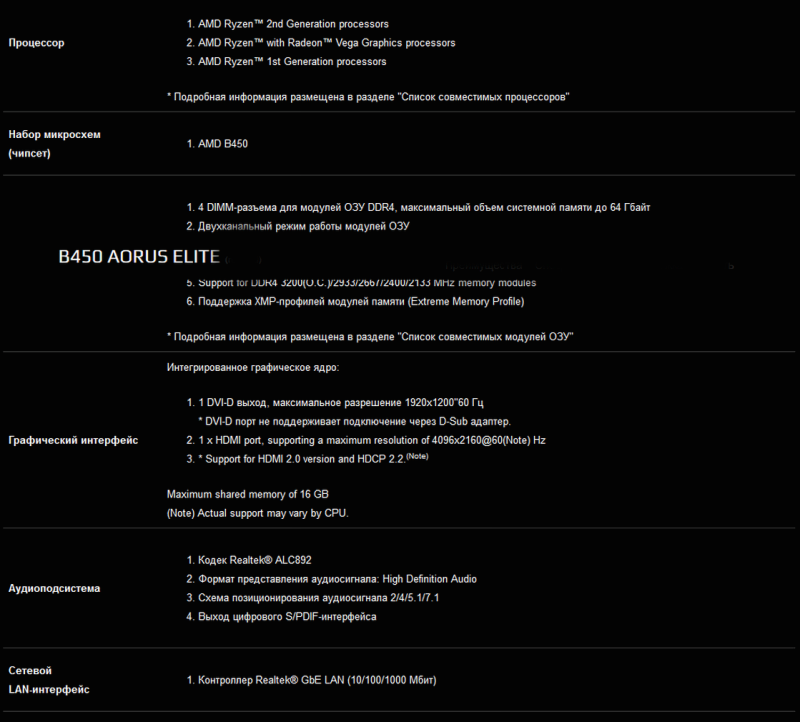

Далее технические характеристики платы.

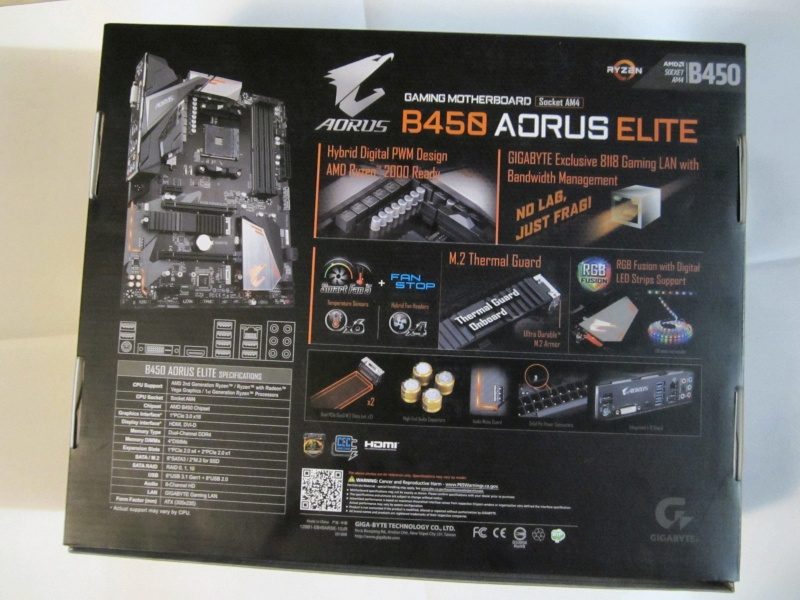

Плата упакована в обычной картонной коробке

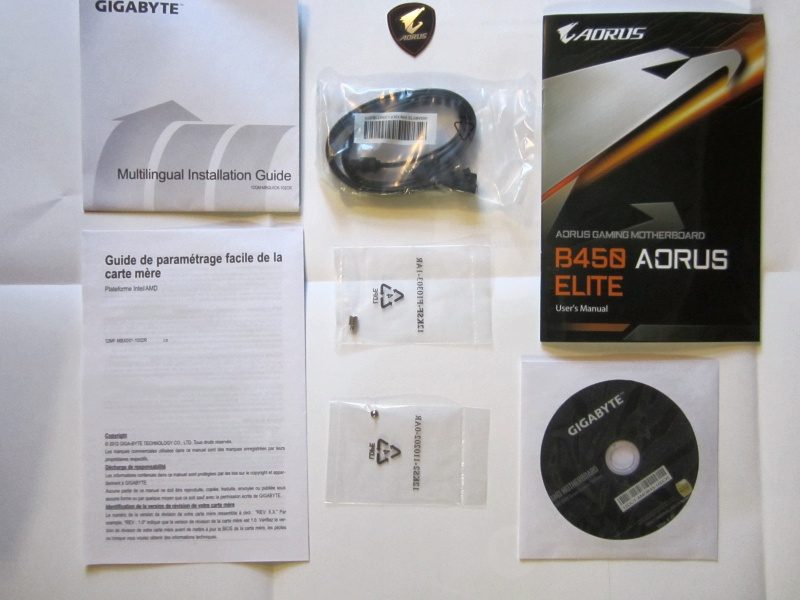

Отлична комплектация — не положили ничего лишнего, единственное чего не хватает это бипера. Гнёзда для его подключения на плате есть.

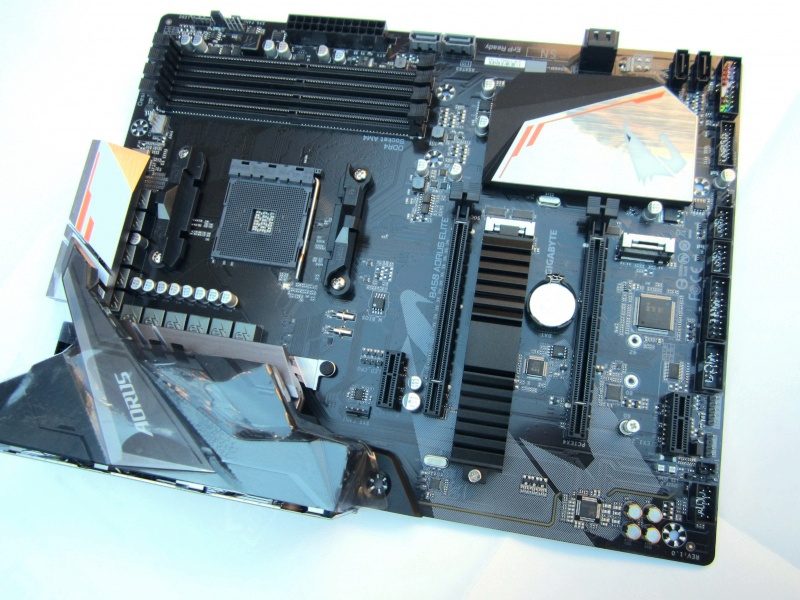

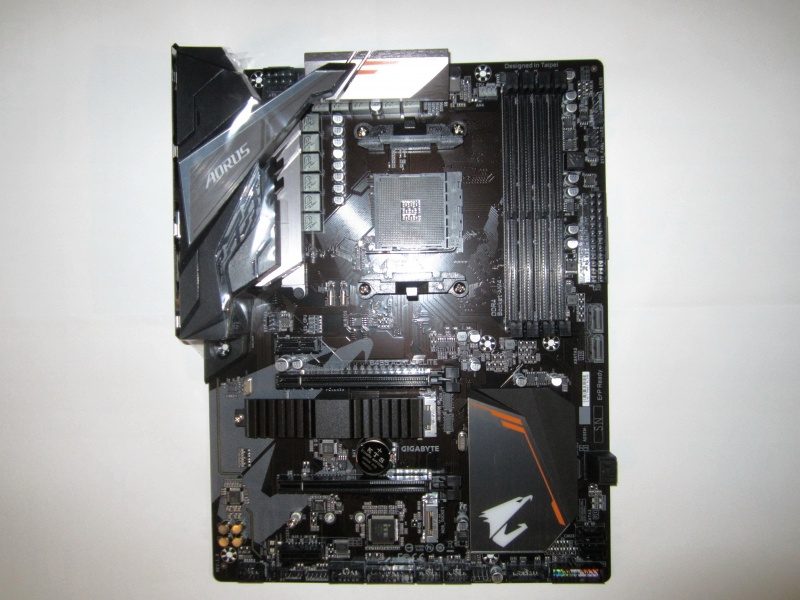

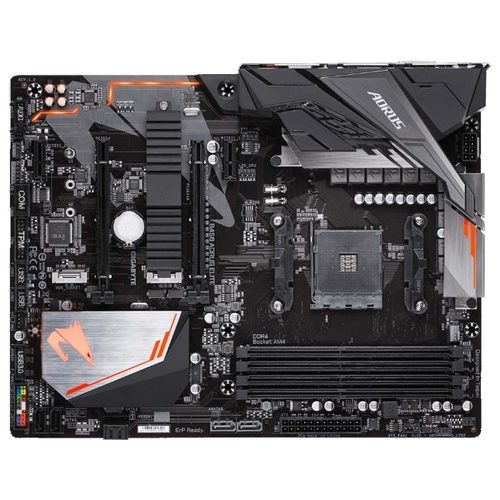

Сама плата изготовлена из чёрного текстолита.

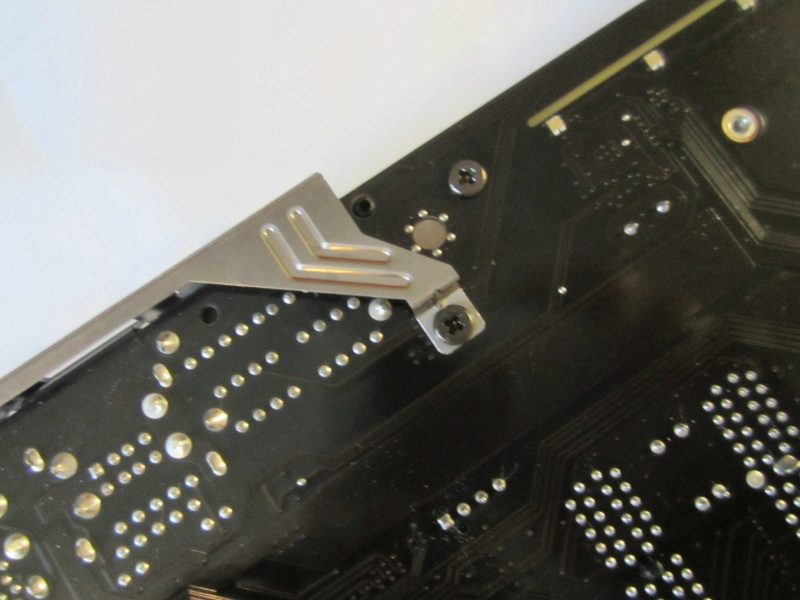

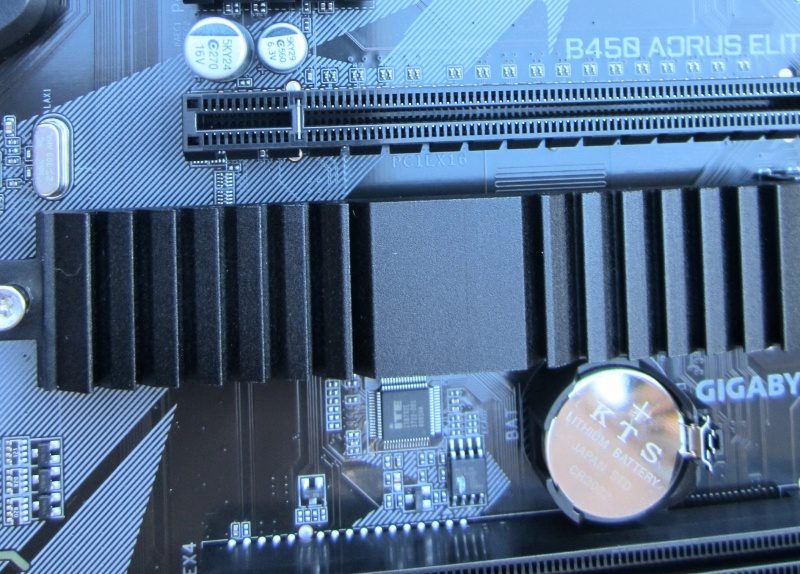

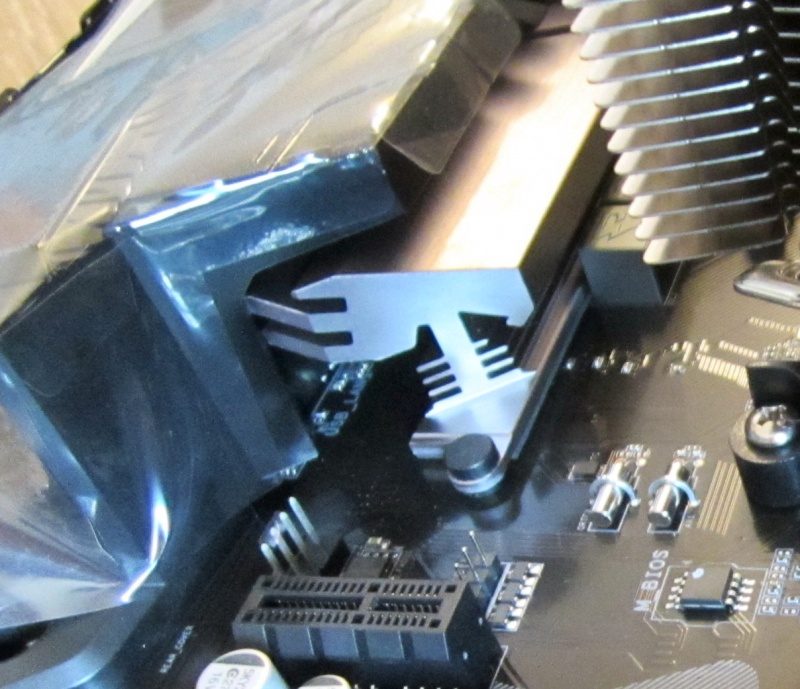

На плате есть два М2 разъёма. Расположение основного выбрали «хуже не придумаешь» прямо под слотом видеокарты. Без снятия видеокарты установить или поменять М2 накопитель не получится. К тому же это место плохо вентилируется и горячий воздух с видеокарты (если у вас не турбина) будет попадать на радиатор М2 памяти. Один радиатор уже установлен, что редко встречается на других платах.
В старшей версии Aorus PRO есть ещё один радиатор на нижнем слоте, а так же установлен более качественный аудио чип ALC1220-VB , и усиленный разъём PCI-E других отличий нет.

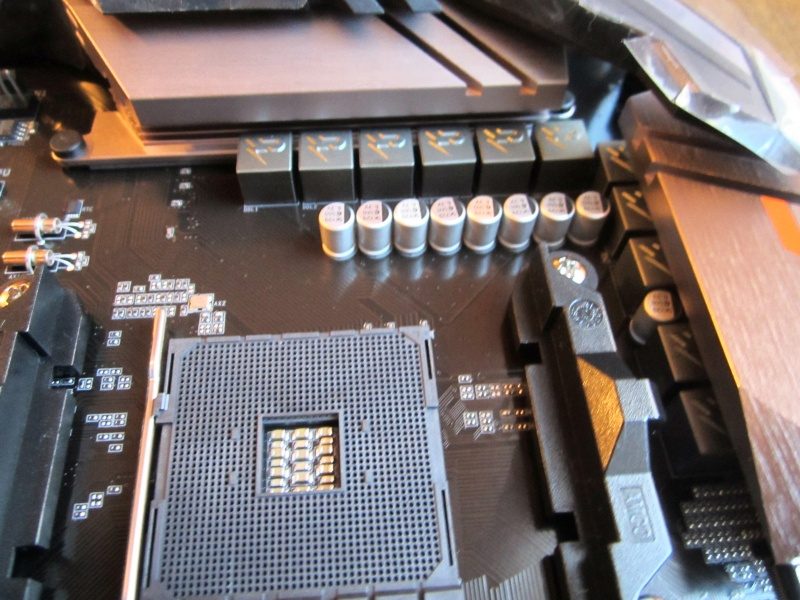

Питание имеет 4+3 фазы питания, на мосфет ключах установлены не плохие радиаторы которых хватит для разумного разгона.

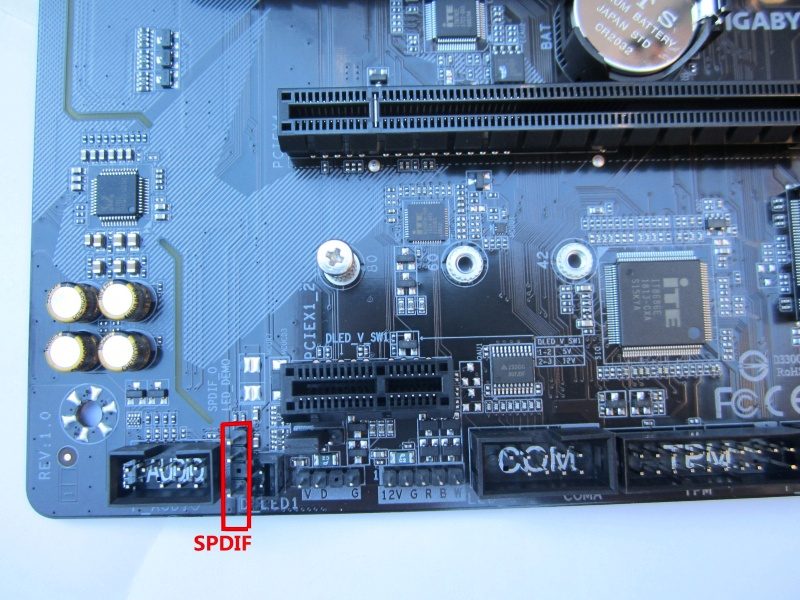

На панели нет SPDIF выхода на МВ есть разъёмы и при желании их можно вывести на корпус.

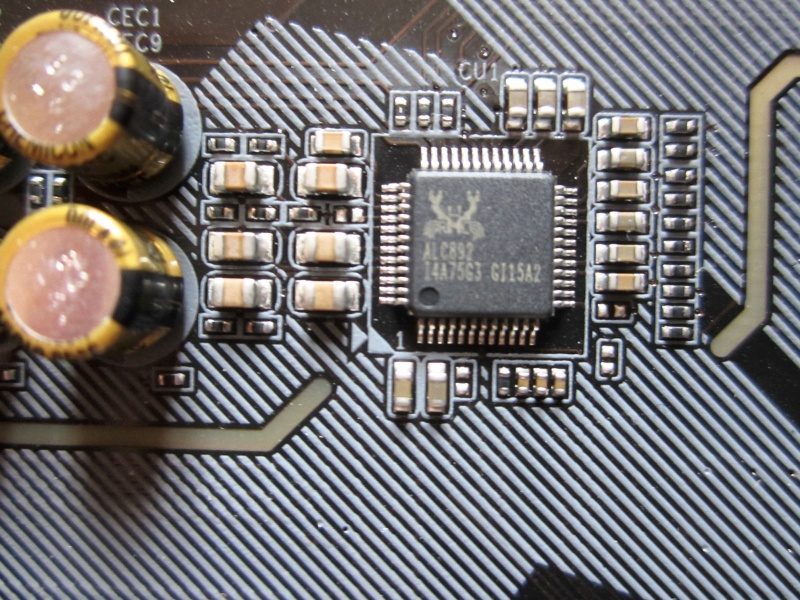

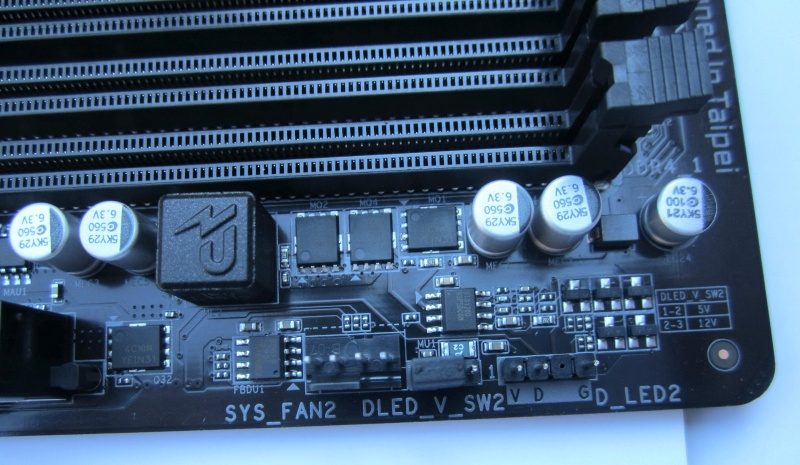

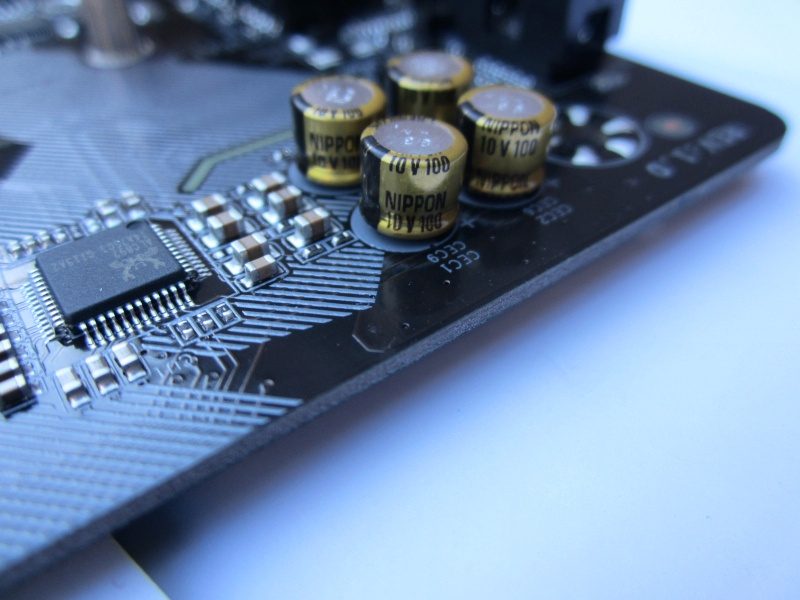

В звуковых цепях установлены качественные Японские конденсаторы:

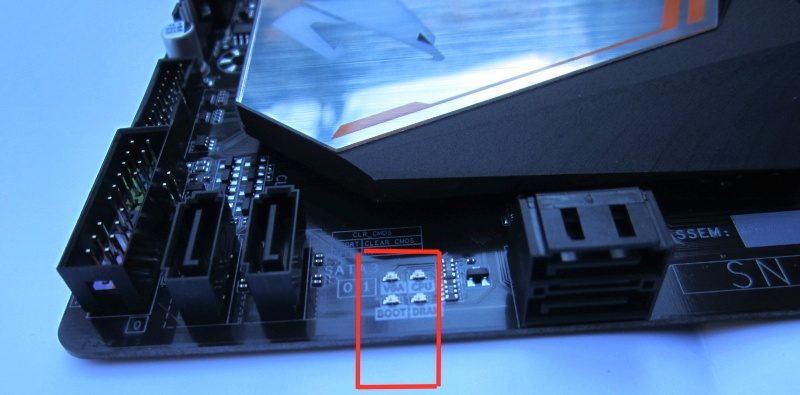

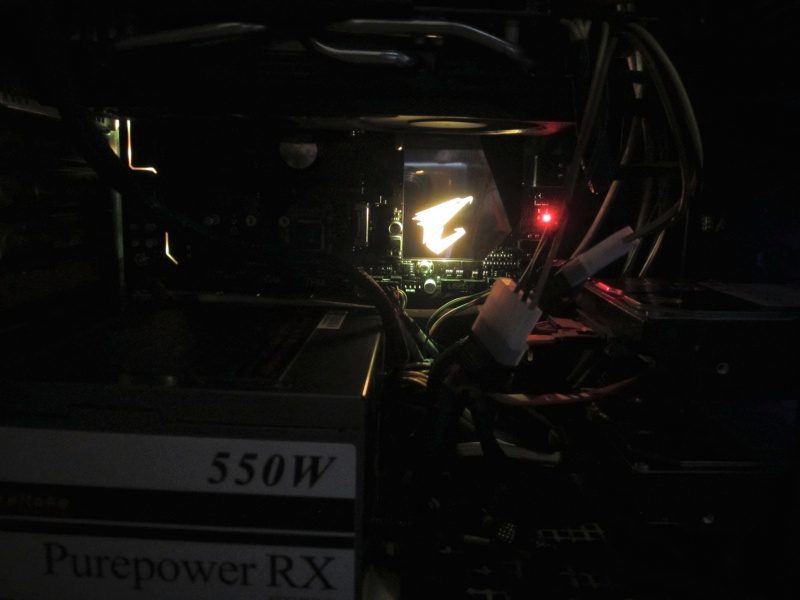

Цифрового дисплея отображающего коды ошибок при загрузке здесь нет но есть четыре красных светодиода по одному на устройство, которые загораются
в случае ошибок или не исправности.

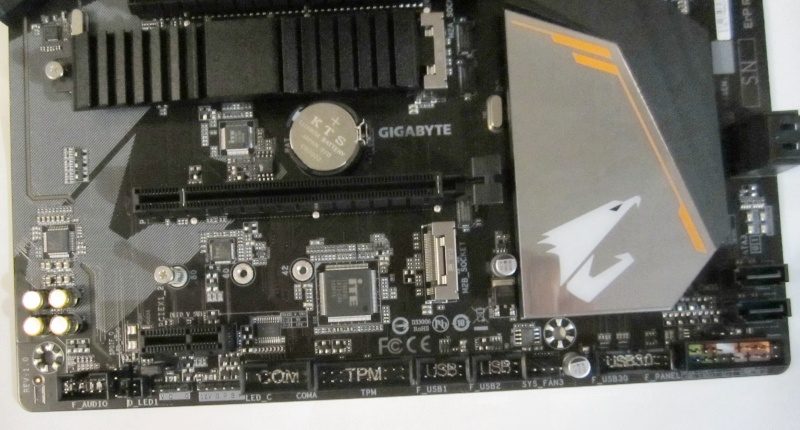

Далее верхняя часть платы. К плате можно подключать светодиодные ленты.

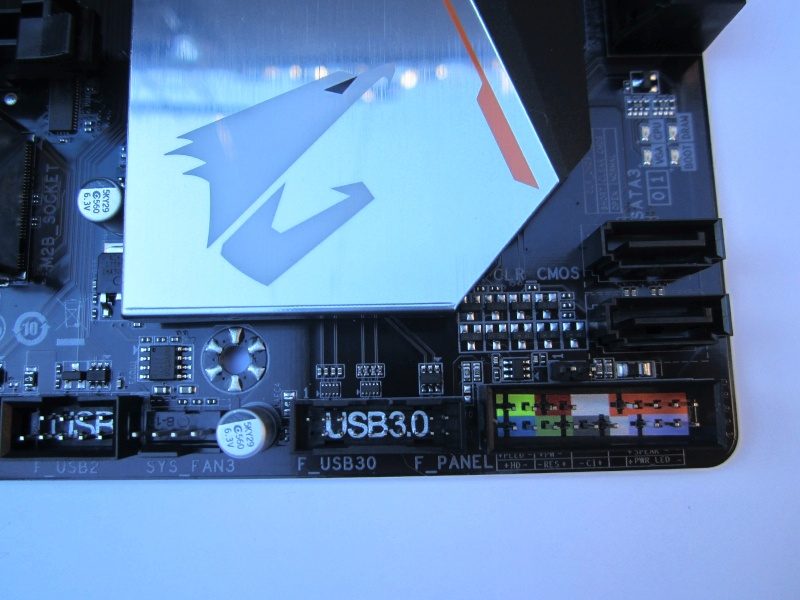

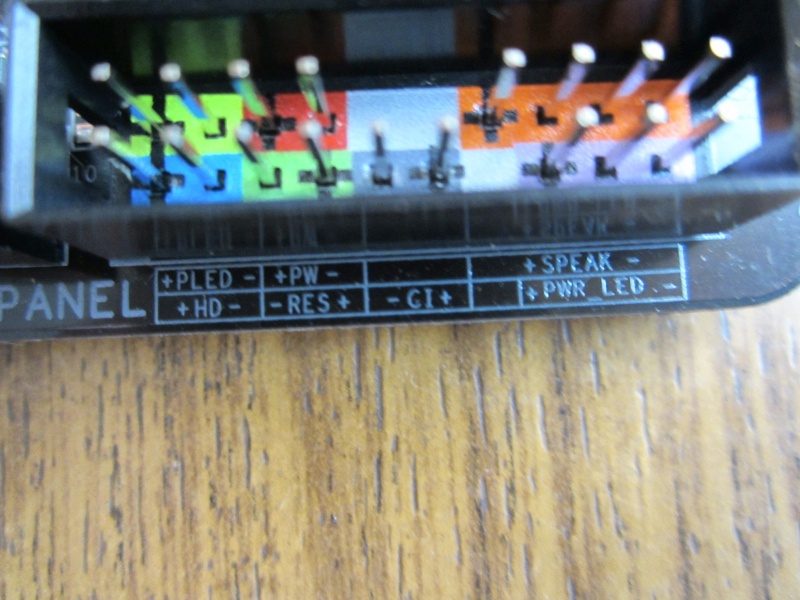

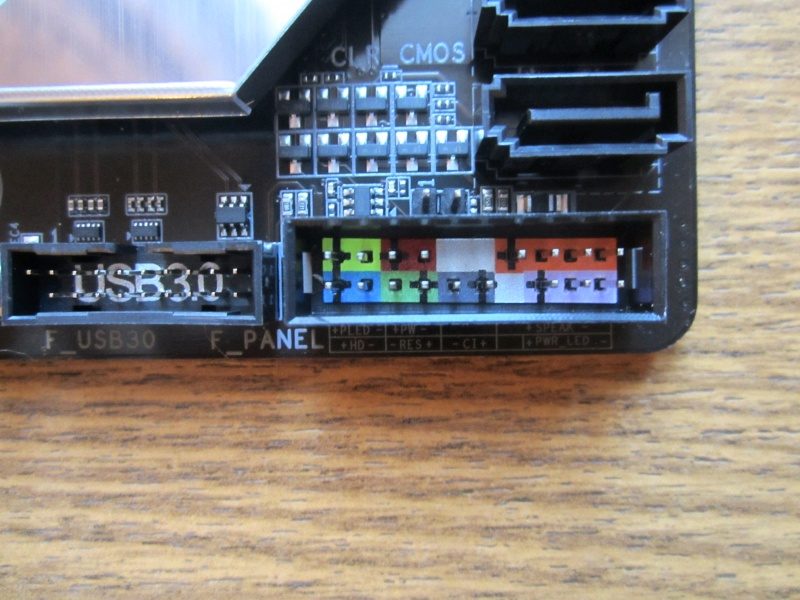

Разъём для подключения корпусной периферии:

Далее плата с установленным процессором:

При покупке была установлена первая версия биоса F1 сразу обновил до F2 с помощью Q-Flash из биоса.

Процессор разгонять даже не пытался а вот память разогнать надо. Я купил OEM Samsung на 2400 Мегагерц на C-Die чипах которая легко взяла на другой плате на Z170-м чипсете 3800 Мегагерц без поднятия напряжения.

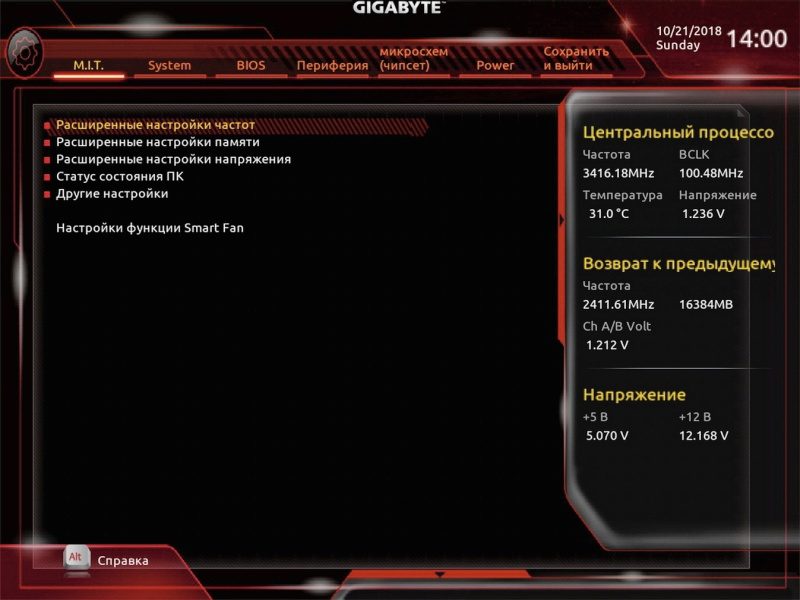

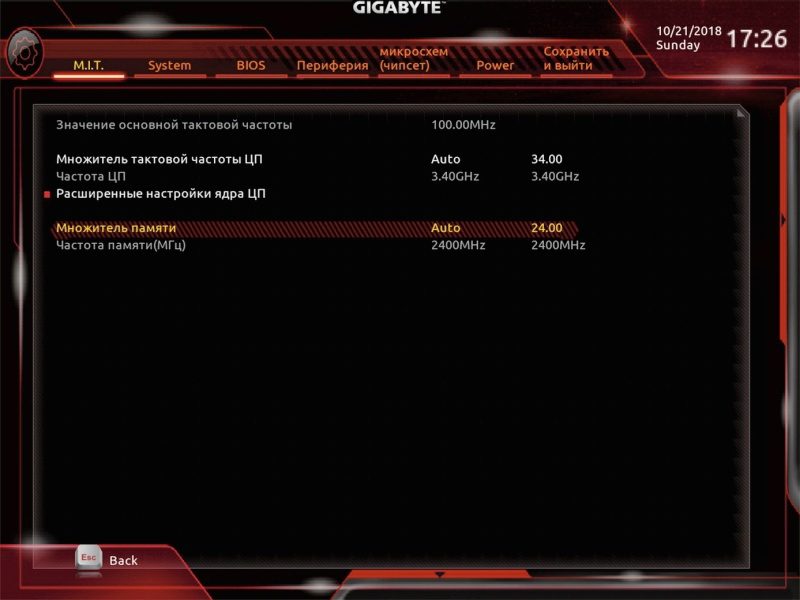

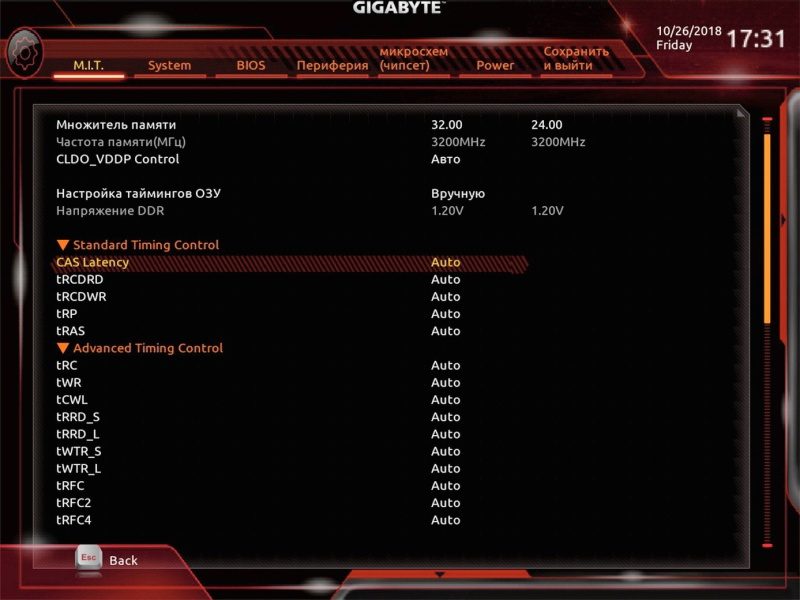

Сначала я подумал что разгон на ней не работает. Потому что когда кликаешь на настройки ничего не меняется. Видимо это фишка Gigabyte такая надо просто выделить строку и сразу вводить нужные значения в цифрах. Когда менял значения таймингов после сохранения и перезагрузки менялось только одно значение, остальные оставались прежние. Итого для смены пяти значений таймингов пришлось пять раз перезагружаться, очень не удобно.

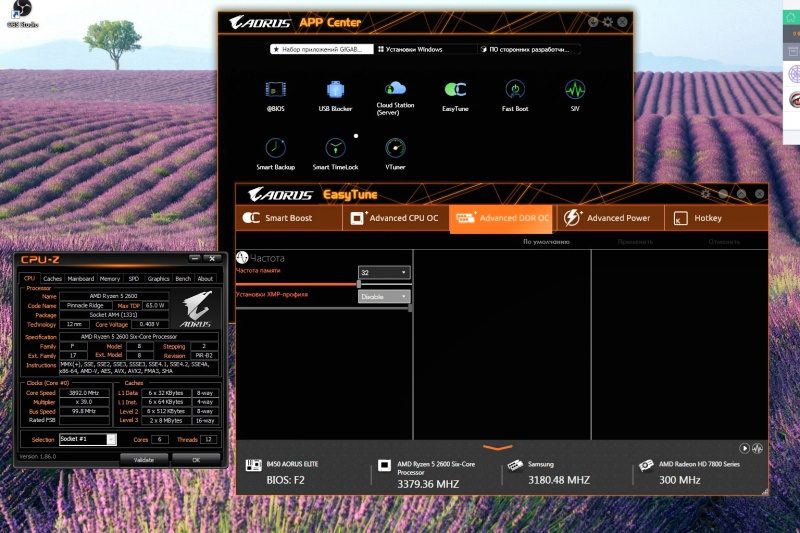

Есть Гигабайтовская утилита EasyTune из пакета APP Center для разгона из Виндовс, но она не имеет тонких настроек.

Максимум что она смогла 3200 Мгц с таймингами 20-22-22-22-57. Такие тайминги она выставила сама потому что из Виндовс их менять нельзя. По этому ей лучше не пользоваться.

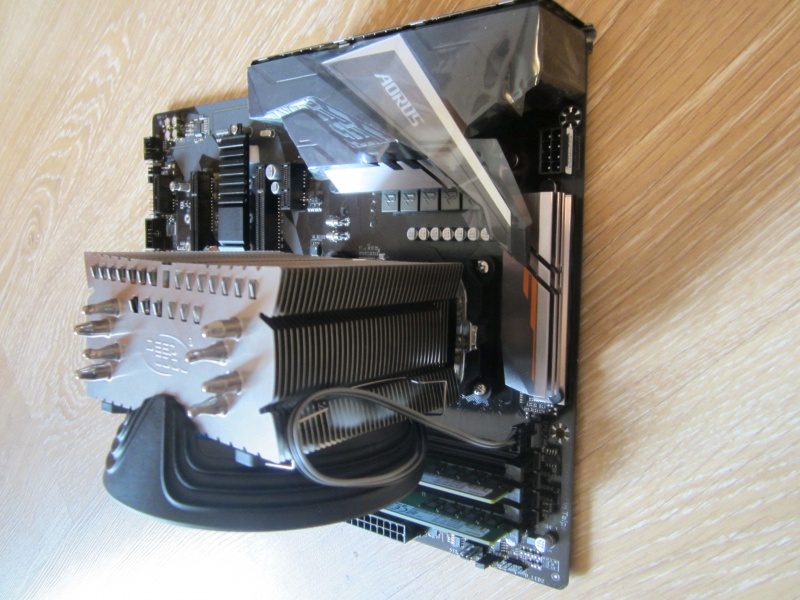

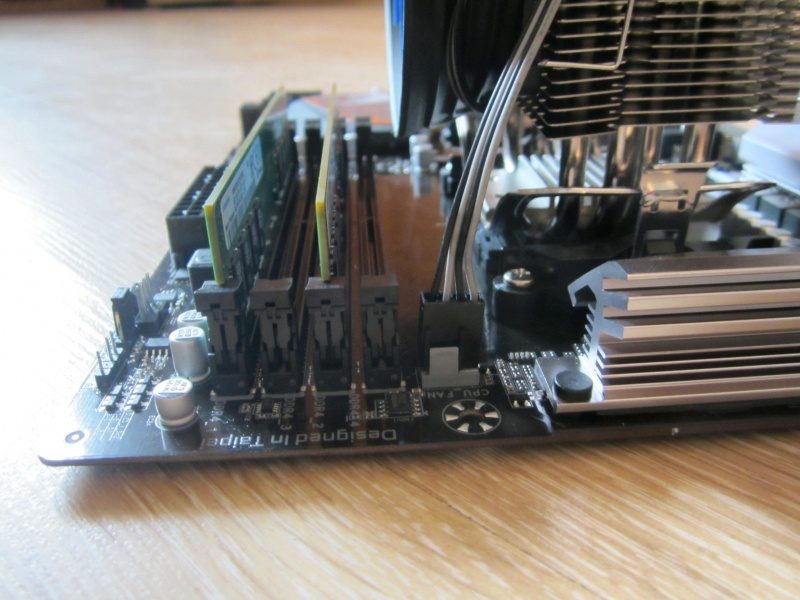

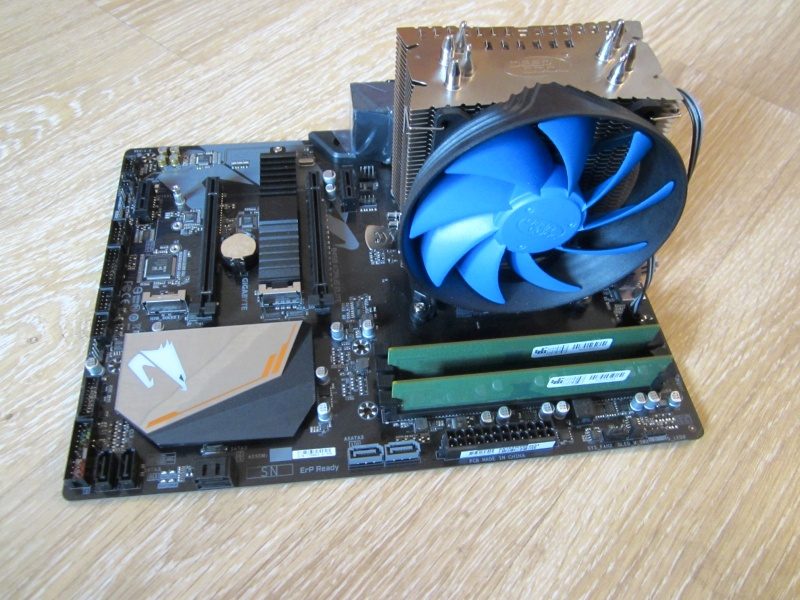

На следующей фотке плата с установленной памятью, процессором и кулером:

На следующей фотке плата в корпусе.

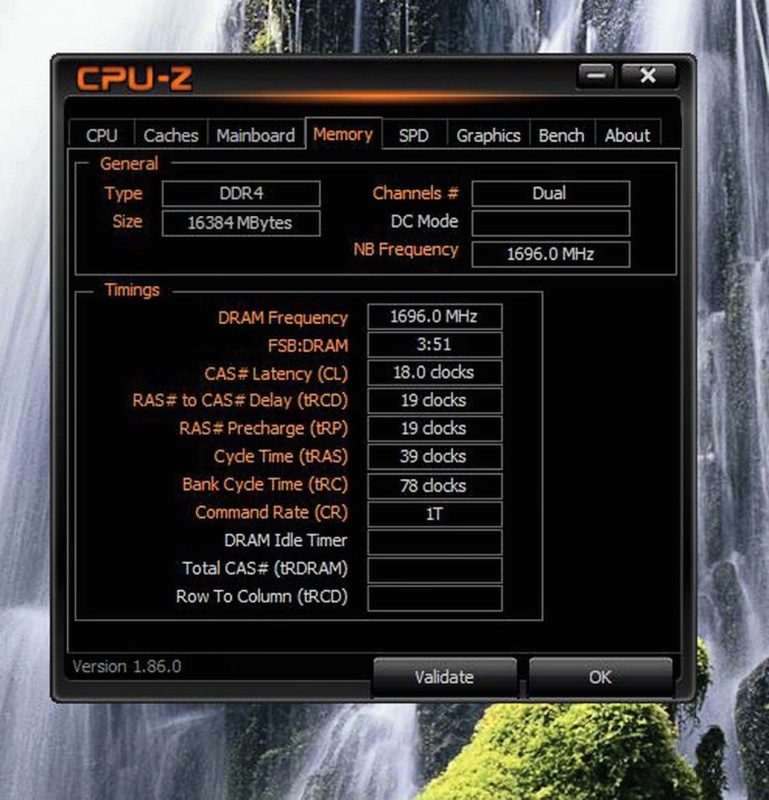

В настройках Биоса память заработала на 3400 МГц с таймингами 18-19-19-19-39-1Т. Но после двух часов игры вывалился синий экран. Можно попробовать ещё поднять тайминги на единицу для стабильности. Второстепенные тайминги не трогал оставил на Авто. Набор таймингов достаточно широк. Напряжение не поднимал и дальше копать не стал, нет времени.

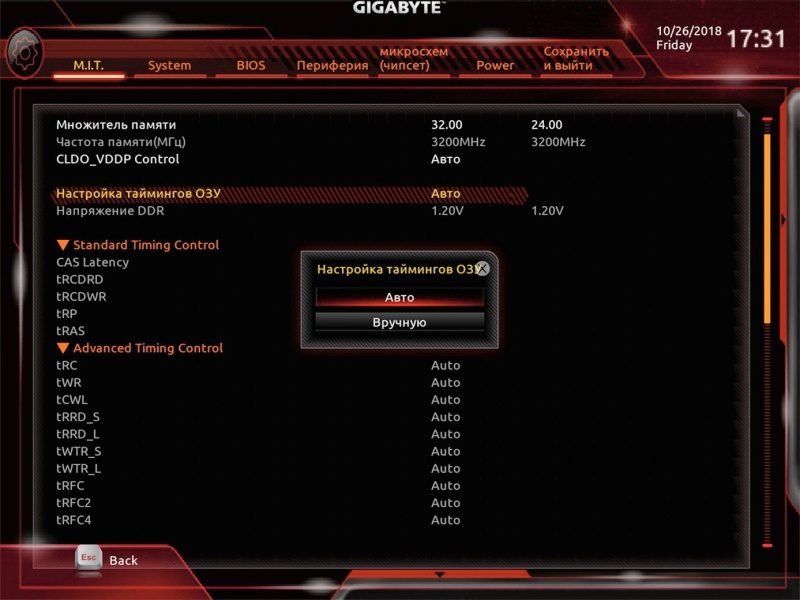

Всё таки решил вернуть частоту 3200 и понизить тайминги. В биосе выставил 17-17-17-17-39.

Только почему-то в виндовс тайминги становятся 18-17-17-39. Почему так происходит не понятно. Захожу назад в БИОС там стоят 17-17-17-39.

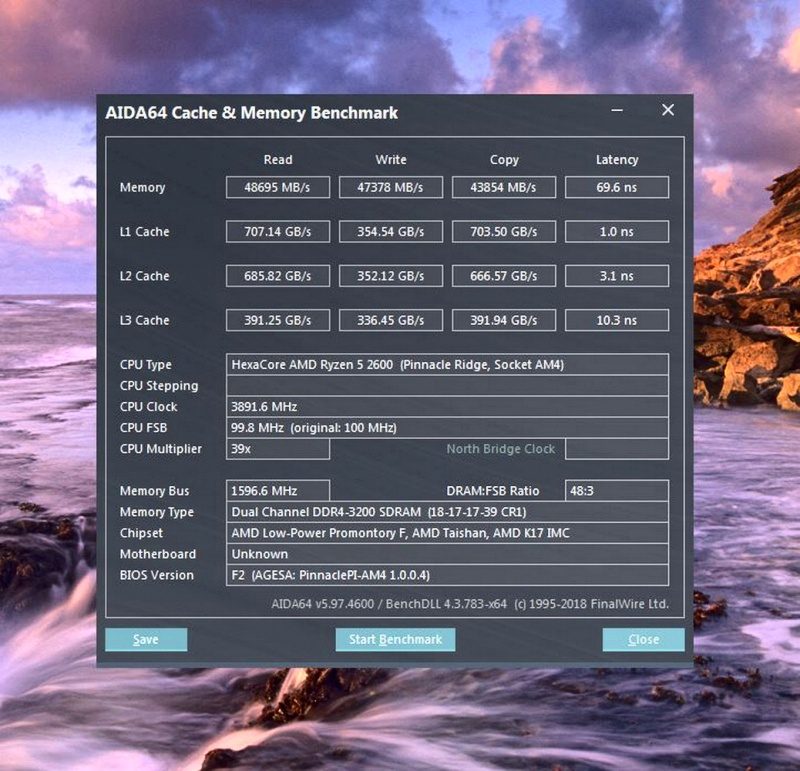

Вот тест AIDA64 Benchmark:

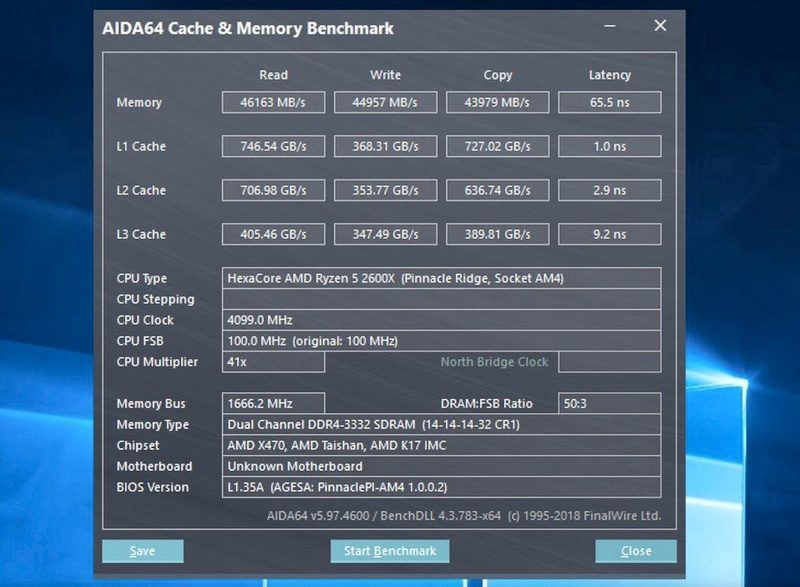

А теперь для примера результаты теста Ryzen 2600Х на частоте 4100 Мгц на оверклокерском чипсете Х470 и частоте памяти 3300 Мгц.

Видно что скорость чтение-запись памяти даже выше на В450 чипсете при более низких частотах памяти и процессора!

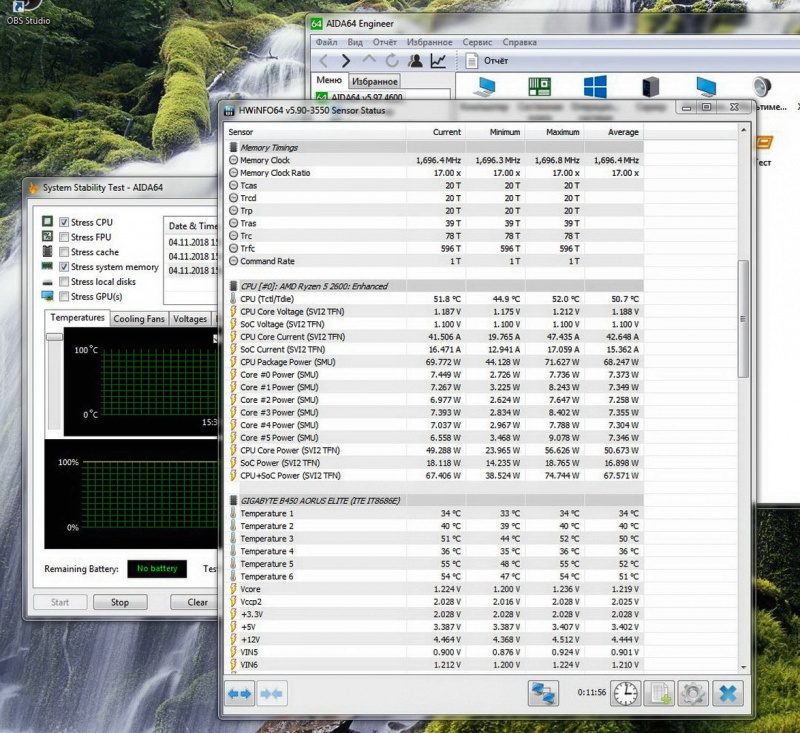

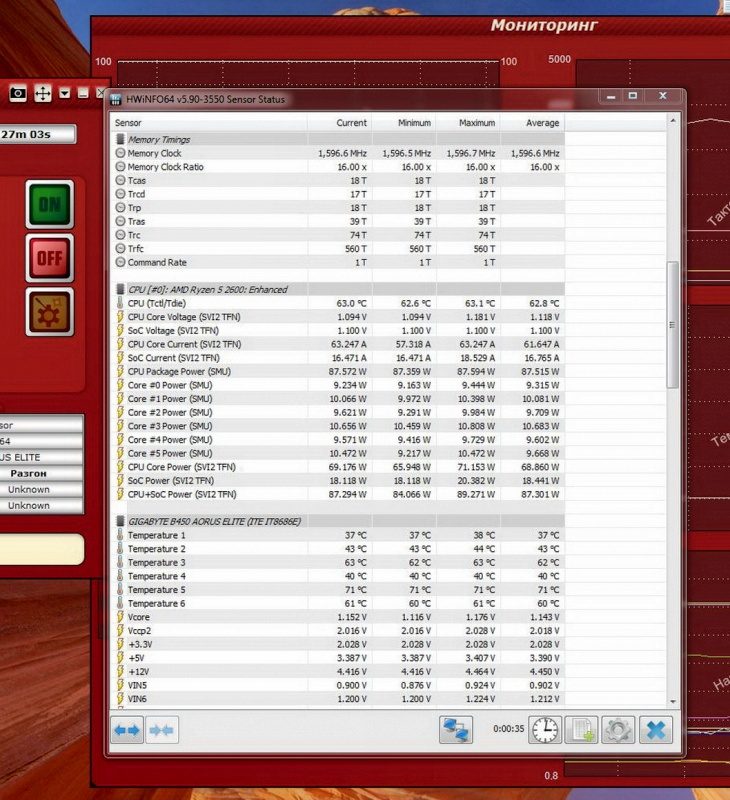

Для проверки температуры запускал два теста в АИДЕ и ОССТ. В обоих случаях процессор был загружен на 100% но ОССТ сильнее грела процессор и VRM. Какой из тестов больше приближен к реальности не знаю, но больше склоняюсь к АИДЕ. Потому что в играх процессор больше чем на 55 гр не прогревался.

AIDA64 прогрела VRM до 55 гр а ОССТ до 71 градуса. В играх VRM прогревается до 55 градусов могу предположить что при установке восьми ядерного Ryzen температура поднимется до 80-90 градусов, что много но в пределах рабочего допуска транзисторов. И за плату с более холодным VRM надо выложить денег на 40-50% больше.

В целом данная плата вполне пригодный продукт для стабильной работы без экстремального разгона, покупал за 8000 рублей это не высокая цена за плату формата ATX c семью фазами питания и средними радиаторами на транзисторах питания. У меня было много разных плат и сейчас есть три компа, но с платами Gigabyte проблем никогда не было. Были проблемы с Асусами и Асроками, говорят сейчас Гигабайт стал делать хуже, но не стоит забывать что гарантия на данную плату три года. На плате нет дырок под крайние три шурупа со стороны 24 контактного разъёма по этому его надо вставлять аккуратно придерживая с обратной стороны, чтоб не повредить плату. Комплект из матери процессора кулера и памяти получился в 34 тыс. рублей что с учётом средних Российских зарплат очень дорого и это ещё процессор середнячок. Если ЦБ обесценит рубль до 100 за один доллар, то такой набор будет уже стоить 51 тыс. рублей. Мощности этого процессора середнячка хватает для любых игр. Например в FAR CRY5 на максимальных настройках процессор загружен на 17%. Максимальная загрузка в других некоторых играх плюс стрим была 70%. Надо ещё поменять видеокарту сейчас стоит HD7870 но с этой с*ка нищетой нет денег. И в заключение результаты из бенчмарка ShadoW of the Tomb Raider 2018.

Источник
