Обзор аудиоустройства Harman/Kardon Go + Play

Обновленная Harman/Kardon Go + Play – подключение только по Bluetooth, нет ни кредла, ни Wi-Fi, работа от аккумулятора 8 часов, за 20 000 рублей это очень интересное устройство, современный музыкальный центр…

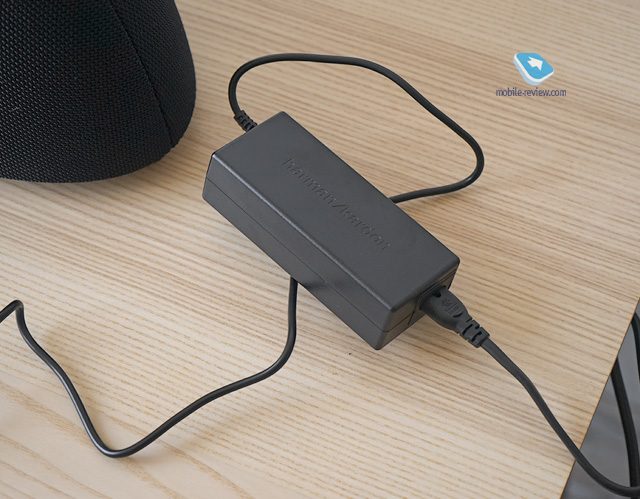

Комплект поставки

Сразу же замечу, что в США и Европе устройство называют просто Harman/Kardon Go + Play, в России это Harman/Kardon Go + Play Mini – в любом случае, ориентируйтесь на внешний вид устройства.

Дизайн, конструкция

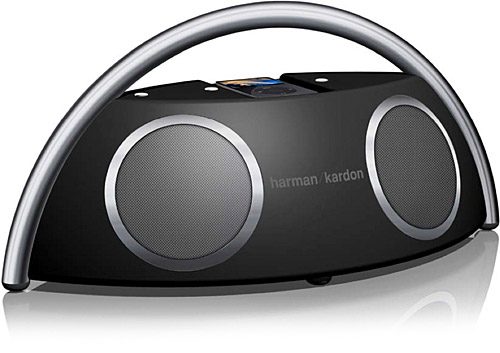

Семь лет назад я писал обзор первой Harman/Kardon Go + Play, тогда это было по-своему уникальное устройство, предназначенное для владельцев техники Apple – в основном для смартфонов и плееров.

Система быстро стала культовой, потому что можно было слушать музыку с iPhone 3G/3Gs, iPod Touch, плюс была удобная ручка для переноски, в нижней части корпуса размещались батарейки, и можно было утащить «го плас плей» с собой на улицу или на пикник. Позже появилась версия системы без кредла, с таким же дизайном. Ну а сейчас, в 2016 году, в продаже появляется самое серьезное обновление за прошедшие годы – и вот вы здесь, вместе со мной крутите очень интересное устройство.

Хочу заметить, что в России к Harman/Kardon отношение изначально хорошее, многие мои друзья хотят и используют именно наушники и именно колонки «харман» (называют именно так), при любом тесте говорят, что у H/K звук все равно лучше. Почему так, не знаю. Видимо, многие знают о том, что в фирме занимаются автомобильным звуком, подкупает серьезный, строгий дизайн, ну и звук, конечно. Правда, в последние годы появлялись порой откровенно странные устройства в бюджетных категориях, но и это спорный вопрос, мне Harman/Kardon Soho II NC не понравились, товарищ купил и говорит, что это лучшие наушники в его жизни по всем параметрам.

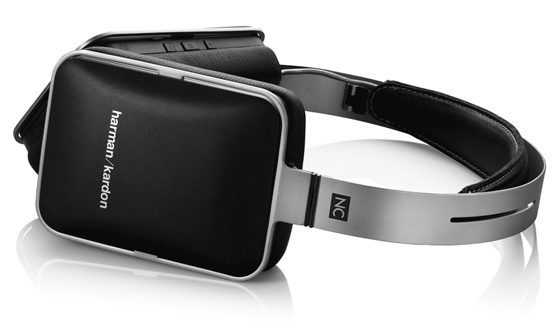

Большие наушники с шумоподавлением я лично обожаю, сидят отлично, нравится звук.

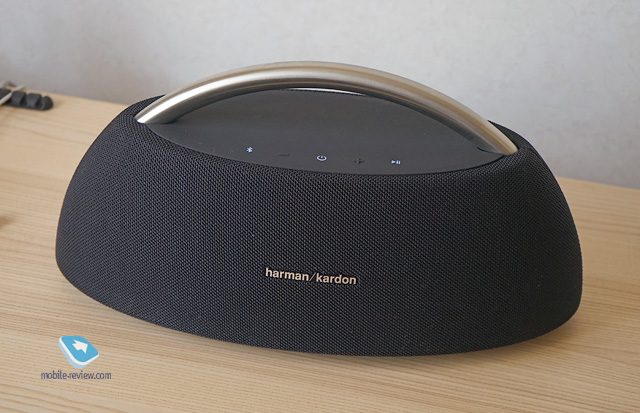

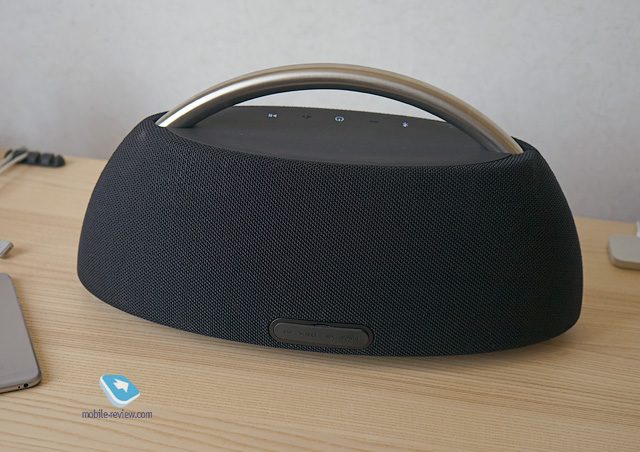

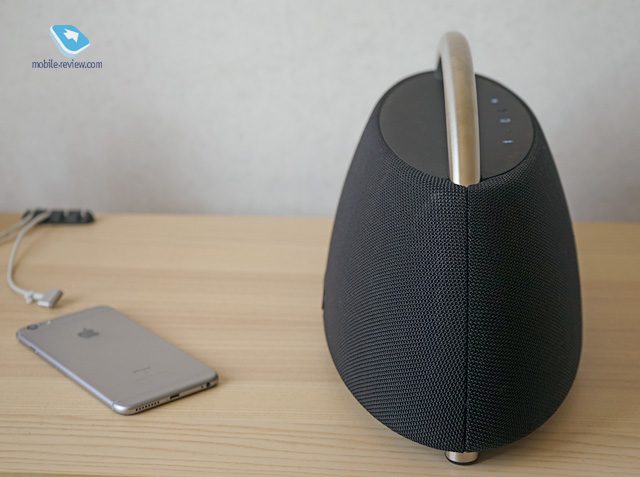

Но вернемся к колонке. Она стала заметно меньше по размеру, с передней панели исчезли динамики, но зато ручка для переноски никуда не делась. На верхней панели – обычные, не сенсорные кнопки включения, регулировки громкости, активации режима сопряжения, Play/Pause, пользоваться ими приятно. Каждое нажатие сопровождается своими звуками. На нижней части – четыре массивные ножки, сзади, под тугой заглушкой – разъемы USB для зарядки других устройств, microUSB для сервиса, AUX и вход для сетевого кабеля. Блок питания на кабеле, учитывая размеры устройства, вполне могли установить БП внутри корпуса, лишние сто грамм погоды бы не сделали.

Устройство выпускается в двух цветах, черном и белом, мне нравятся оба, не знаю, какой бы выбрал.

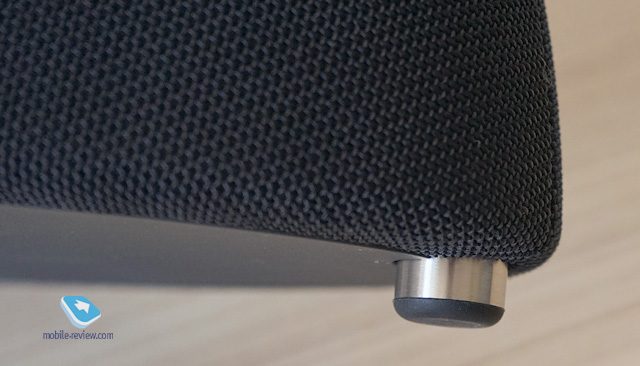

Большая часть корпуса затянута в жесткую ткань, со временем в складках наверняка будет скапливаться пыль, так что готовьтесь периодически проходиться по стенкам щеткой пылесоса. Уверен, создатели понимали, из Harman/Kardon Go + Play может получиться не только вещь для разъездов, но и прекрасный универсальный музыкальный центр для дома – подключить можно любую технику и не таскать колонку с места на место. Соответственно, от пыли дома избавить можно только с помощью пылесоса. Получается, белая Go + Play практичнее.

Как и колонку предыдущего поколения, устройство удобно носить благодаря толстой ручке из металла. Очень хорошо, что одну из главных отличительных черт не стали убирать или делать хуже.

Вот характеристики Harman/Kardon Go + Play Mini:

  • Динамики: 2 х 20-мм ВЧ-динамика Ridge; 2 х 90-мм НЧ-динамика Atlas
  • Мощность: 2 х 25 Вт
  • Частотный диапазон: 50 Гц – 20 кГц
  • Сигнал-шум: 80 дБ (А-взвешенное)
  • Коммутация: Bluetooth 4.1, HFP device or 3.5mm (1/8″) stereo mini-jack, USB
  • Автономное питание: литий-ионный аккумулятор, работа в режиме воспроизведения музыки до 8 часов
  • Размеры: 417,50 x 181,5 x 211,5 мм
  • Вес: 3,433 кг

Особенности

И в Harman/Kardon Go + Play Mini мы видим многие наработки, воплощенные в JBL и других брендах HARMAN. Во-первых, две такие колонки можно объединить в стереопару, к сожалению, попробовать пока не удалось – но результат, уверен, будет интересный. Говорят, это может быть не только Harman/Kardon Go + Play Mini, но и другая колонка фирмы. Во-вторых, здесь установлено два микрофона для лучшей передачи голоса, я проверил, спикерфон в тихой обстановке работает нормально, хотя мне все равно в этом смысле больше нравится JBL Charge 3. В-третьих, здесь используется «HARMAN TrueStream — это технология, созданная для обеспечения высочайшего качества звука и улучшения потоковой передачи аудиоданных через Bluetooth». Что это такое, я так и не понял – нашел только общие слова типа вот такого буклета: «Think of it as Bluetooth hi-fi» и невнятное пояснение. Пояснение такое, что в зависимости от качества сигнала система подбирает лучший кодек и т.д. Это все здорово, но в случае с Bluetooth тот же aptX должен работать на двух устройствах сразу, чтобы вы почувствовали эффект. Соответственно, TrueStream – это странная функция, уж не знаю, что в компании имели в виду.

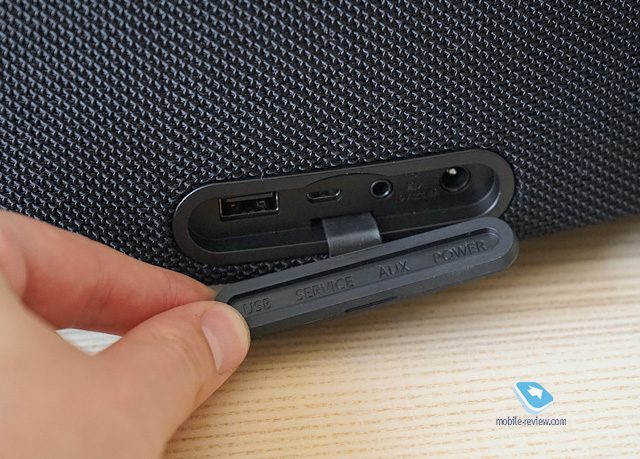

Наконец, есть USB-порт для зарядки разных гаджетов, смартфоны заряжает довольно быстро, iPad Pro быстро зарядить не получится. И якобы работает функция с одновременным подключением трех устройств, я попробовал подключить iPhone 6S Plus и ноутбук MacBook Air, музыка со смартфона передавалась, система на компьютере показывала подключение к колонке, но звук на Go + Play не передавался. Напомню, с колонками JBL работает бесшовная передача с двух или трех устройств сразу – два человека спокойно могут включать музыку поочередно. Стал подключать iPad Pro, подключил, но звук тоже не удалось передать. В общем, опытным путем я выяснил, что одновременно звук можно передавать только с одного устройства – или это смартфон, или же планшет, или же ноутбук. Отвечать на вызов тоже получается только с одного гаджета одновременно. В общем, тут нет такой продуманной работы с несколькими гаджетами, как у колонок JBL.

Есть еще замечание к качеству подключения по Bluetooth. С одной стороны, здесь, видимо, мощный передатчик, даже на удалении метров десять звук в квартире передается без перебоев, несмотря на наличие перегородок. С другой стороны, слушаешь музыку, отвечаешь на вызов, воспроизведение после окончания звонка не продолжается автоматически. Иногда бывает, что после прекращения воспроизведения смартфон почему-то отключается от колонки.

Время работы

Заявленное время работы составляет около 8 часов, в реальности колонка на средней громкости работает меньше, рассчитывать можно часов на шесть – то ли у меня такой экземпляр, то ли разработчики немного не так измеряли показатели. Для зарядки аккумулятора требуется около четырех часов, ну и не забудьте, что портативный аккумулятор здесь не поможет, понадобится розетка.

С другой стороны, это очень здорово, что колонка может работать в отрыве от сети. На даче поставили около уличной кухни, пока готовили и сидели за столом, как раз и потратили заряд устройства – зато вместе с любимой музыкой.

К сожалению, в компании не хотят рассказывать, что такое ВЧ-динамики Ridge и что такое НЧ-динамики Atlas, – видимо, решили дать свои названия динамикам, но вот зачем – вопрос.

Среди портативных устройств концерна это одно из самых мощных, по ощущениям, как какая-нибудь система 2.1 для компьютера. Сравнения по звуку с JBL Charge или даже Xtreme просто нет и не может быть – Harman/Kardon Go + Play мощнее, чище, интереснее в плане возможностей, система не просто заваливает вас басом, благодаря хорошо подобранным акустическим компонентам здесь и правда можно слушать музыку, а не создавать фон для работы или отдыха. Собственно, это отмечают и пользователи, и коллеги-журналисты – первая Go + Play поражала просто своим фактом своего существования, напомню, это ведь была одна из первых колонок, созданных для iPhone. Вторая не изменилась с точки зрения звука, ну а новинка же полностью переосмыслена и позволяет вам слушать с отличным для «портатива» качеством самые разные треки, использовать самые разные потоковые сервисы.

Советую перед покупкой послушать самостоятельно.

Вывод

Как оно часто бывает с продуктами Harman/Kardon, не все идеально с точки зрения ПО – да и приложение HK Remote для iOS пора бы обновить. Странно, что не поддерживается обновление по воздуху, странно, что у колонки нет многих характерных для продуктов HARMAN функций – обо всем написал выше. Получается, что гаджет поможет вам лишь слушать музыку с одного устройства в один момент времени, ну, еще можно ответить на звонок и взять Go + Play с собой на улицу.

Но звук и дизайн устройства искупают все огрехи.

Цена в России – около 20 000 рублей, чуть дешевле, чем JBL Xtreme, но и звук, повторюсь, другой. Любители Harman/Kardon точно не будут разочарованы, система своих денег стоит. Рекомендую послушать и купить.

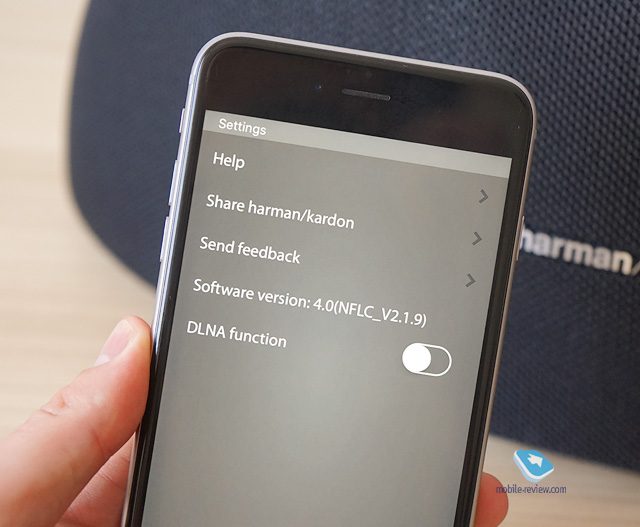

Может быть, в будущих прошивках для колонки добавят какие-нибудь новые функции, посмотрим (верится с трудом).

Источник

Инструкция и руководство для
Harman-Kardon Go + Play II на русском

8 страниц подробных инструкций и пользовательских руководств по эксплуатации

Harmon Kardon Go + Play II Video Review

Harman Kardon go+play vs go+play wireless

Маршал килл бёрн 2. Харман кардон go & play. Стоквэл 2. Перед покупкой смотреть.

Обзор акустики Harman Kardon Go + Play Wireless Mini

Jbl Boombox vs Harman/Kardon Go+Play mini | ТЕСТ, обзор и сравнение

Лучшие БОЛЬШИЕ колонки – JBL Boombox, Harman Kardon Go + Play, Sony XB41 (Обзор)

Harman Kardon Go Play, JBL SPYRO, JBL One Beat, JBL Radial ремонт хрипит динамик Harman Kardon JBL

Harman Kardon Go + Play 2 Unboxing and Comparison to Harman Kardon Studio 4

iPod iPhone в комплект поставки не входит Русский Руководств.

Док-станция для iPhone/iPod

0170CSK — HK Go+Play II v5.indd 1

Важные инструкции по безопасности, Внимание

Важные инструкции по безопасности

Прежде чем начать пользоваться устройством, пожалуйста, внимательно прочитайте инструкции по мерам безопасности:

1. Прочтите эти инструкции.
2. Сохраните эти инструкции.
3. Соблюдайте все меры предосторожности.
4. Выполняйте все инструкции.
5. Не используйте устройство вблизи воды.
6. Очищайте только сухой тканью.
7. Не закрывайте вентиляционные отверстия. Устанавли-

вайте в соответствии с указаниями изготовителя.

8. Не устанавливайте устройство вблизи источников тепла

— радиаторов, обогревателей, печей и других приборов
(включая усилители), от которых исходит тепло.

9. Не вскрывать поляризованную вилку или вилку,

имеющую контакты заземления! Один из контактов по-
ляризованной вилки шире другого. Вилка с заземлением
имеет два силовых и один заземляющий контакт. Более
широкий контакт или контакт заземления предназна-
чены для снижения риска поражения электрическим
током. В случае, если вилка шнура питания не подходит
к Вашей сетевой розетке, проконсультируйтесь со
специалистом для замены Вашей сетевой розетки.

10. Размещайте шнур питания таким образом, чтобы он не

мешал ходить и не оказался защемленным, особенно в
месте входа в вилку, вблизи розетки или в точке выхода
из устройства.

11. Используйте только указанные изготовителем дополни-

тельные приспособления и аксессуары.

12. Устанавливайте только на тележке, стойке,

треноге, кронштейне или подставке, указан-
ной изготовителем или входящей в комплект
устройства. Если используется тележка, при перемещении
проявляйте осторожность и следите за тем, чтобы она не
опрокинулась.

13. Отключайте устройство от сети на время грозы или

когда устройство не планируется использовать в течение
длительного времени.

14. Любой ремонт или обслуживание должен производить

только специализированный персонал.
Ремонт или обслуживание необходимы при любых по-
вреждениях, например, повреждении шнура или вилки,
попадании внутрь устройства жидкости или посторонних
предметов, попадании устройства под дождь или во влаж-
ную среду, а также при нарушениях в работе или падении.

15. Следите за тем, чтобы на устройство не попадали капли

или брызги, и не ставьте на устройство наполненные
жидкостью предметы, например, вазы.

16. Чтобы полностью обесточить устройство, отключите шнур

17. Следите за тем, чтобы аккумуляторы не подвергались

сильному тепловому воздействию, например, от солнечных
лучей, камина и других источников тепла.

18. Не допускать повреждений вилки шнура питания!

СМ. МАРКИРОВКУ НА НИЖНЕЙ ЧАСТИ УСТРОЙСТВА.

Château du Loir, Франция 09

Мы, Harman Consumer, Consumer Division

Через представительство в ЕС

Harman Consumer, Consumer Division

Утверждаем настоящим документом под

собственную исключительную ответственность,

что данное изделие соответствует следующим

стандартам или нормативным документам:
Тип изделия: Мультимедийное устройство

Модель: Go + Play II
Нормативные документы, которым соответ-

2004/108/EC – Директива по электромагнитной

совместимости, с внесенными поправками.

2006/95/EC – Директива по низковольтным

устройствам, с внесенными поправками.

2004/32/EC – Директива по энергопотребляющим

продуктам, с внесенными поправками.
Согласованные стандарты, которым соответ-

ВНИМАНИЕ! ВО ИзбЕЖАНИЕ пОРАЖЕНИя

элЕКТРИЧЕСКИМ ТОКОМ НЕ пОдВЕРгАЙТЕ

УСТРОЙСТВО ВОздЕЙСТВИю дОЖдя

СИМВОл МОлНИИ В РАВНОСТОРОННЕМ ТРЕУгОльНИКЕ

пРЕдУпРЕЖдАЕТ пОльзОВАТЕлЕЙ О НАлИЧИИ

НЕИзОлИРОВАННОгО «ОпАСНОгО НАпРяЖЕНИя» ВНУТРИ

ИздЕлИя, дОСТАТОЧНО ВыСОКОгО, ЧТОбы пРЕдСТАВляТь РИСК

РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ

СИМВОл С ВОСКлИцАТЕльНыМ зНАКОМ В РАВНОСТОРОННЕМ

ТРЕУгОльНИКЕ пРЕдНАзНАЧЕН для ТОгО, ЧТОбы пРИВлЕЧь

ВНИМАНИЕ пОльзОВАТЕлЕЙ К ВАЖНыМ ИНСТРУКцИяМ пО

ИСпОльзОВАНИю ИлИ ОбСлУЖИВАНИю ОбОРУдОВАНИя В

пРИлАгАющЕМСя К ИздЕлИю РУКОВОдСТВЕ.

0170CSK — HK Go+Play II v5.indd 2

Harman kardon go + play, Добро пожаловать, Введение

Специальные функции, Состав комплекта

Harman Kardon Go + Play II

Благодарим Вас за приобретение Harman Kardon Go + Play

II — портативной системы домашнего ки-

нотеатра с доком для iPhone/iPod. Эта система была разработана в соответствии с самыми высокими
требованиями, которые предъявляет компания Harman Kardon к аудиоаппаратуре. Harman Kardon
Go + Play II удовлетворит все Ваши потребности прослушивания музыки во время путешествия и по-
зволит Вам наслаждаться любимой музыкой в любом месте, где бы Вы ни находились.

Harman Kardon Go + Play II является портативной док-станцией iPhone/iPod, которая обеспечивает
воспроизведение звука класса hi-fi и функционирует подобно системе домашнего кинотеатра. Благо-
даря особенностям конструкции, обеспечивающим удобство пользования, высокое качество звучания
и свободу размещения, система Harman Kardon Go + Play II окружит Вас, Ваш iPhone/iPod и подклю-
ченные к нему устройства волшебным звучанием, присущим системам Harman Kardon®. Переносите
устройство, удерживая его за удобную ручку из нержавеющей стали, и наслаждайтесь звуком, чув-
ствуя себя, как на концерте. При подключении iPhone/iPod, проигрывателя MP3 файлов или другого
музыкального источника система обеспечит мощное, чистое звучание, при этом будут одновременно
заряжаться аккумуляторные батареи iPhone/iPod, а по интерфейсу USB будет установлена связь с
Вашим персональным компьютером (ПК). Интеллектуальный пульт дистанционного управления по
радиоканалу обеспечивает полное управление всеми функциями iPhone/iPod, отвечающими за воспро-
изведение музыкальных файлов. Наслаждайтесь великолепным звучанием Harman Kardon Go + Play II
(наилучшим из того, которое обеспечивают портативные устройства) – оно переведет Ваши ощущения
от прослушивания музыки на новый уровень.

IEQ – система цифровой обработки сигнала, обеспечивающая оптимальную мощность звучания в
зависимости от того, работает система от батарей питания или от сети.

Bi-Amplificaton – В Harman Kardon Go + Play II используются два усилителя, обеспечивающие чистое
и мощное звучание.

Радиочастотный пульт ДУ – обеспечивает управление Harman Kardon Go + Play II на расстоянии до 9 м.

Осторожно распакуйте Вашу систему Harman Kardon Go + Play II, в комплект входят следующие
компоненты:

0170CSK — HK Go+Play II v5.indd 3

Как установить, Установка аккумуляторных батарей, Утилизация элементов питания

Распакуйте систему Harman Kardon Go + Play

Установите держатель в соответствующее посадочное место док-станции.

ВНИМАНИЕ: Поверните круглый регулятор

iPhone/iPod, находящийся в центре док-станции, в по-

ложение, соответствующее Вашей модели iPhone/iPod.
Установите iPod в док-станцию.

Подключите блок питания к гнезду

Подключите адаптер к розетке электросети.

Если предпочтительнее использовать аккумуляторные батареи, установите восемь (8) аккумуля-

торных батарей типа D в отсек, расположенный в нижней части устройства.

Хранение интеллектуального пульта
дистанционного управления

На Harman Kardon Go + Play II имеется отсек для хранения пульта, который находится на задней
стенке устройства. Просто нажмите на отсек, чтобы открыть его, а затем вложите в него пульт дис-
танционного управления.

Установка аккумуляторных батарей

Отвинтите винты аккумуляторного отсека и снимите крышку.

Поместите 8 аккумуляторных батарей в батарейный отсек устройства.

Установите на место крышку.

Примечание: при работе от сети переменного тока система не использует элементы питания.

ВСЕ ЭЛЕМЕНТЫ ПИТАНИЯ, УСТАНОВЛЕННЫЕ В СИСТЕМУ, ДОЛЖНЫ
БЫТЬ ОДНОГО И ТОГО ЖЕ ТИПА.
ВСЕ ЭЛЕМЕНТЫ ПИТАНИЯ, УСТАНОВЛЕННЫЕ В СИСТЕМУ, ДОЛЖНЫ
ИМЕТЬ ОДИНАКОВЫЙ УРОВЕНЬ ЗАРЯДА.
СИСТЕМА НЕ ОСУЩЕСТВЛЯЕТ ПОДЗАРЯДКУ ЭЛЕМЕНТОВ ПИТАНИЯ.

Утилизация элементов питания

Щелочные элементы питания не содержат опасных материалов. Перезаряжаемые элементы питания
(например, никель-кадмиевые, никель-металгидридные, литиевые и литий-ионные) содержат вредные
бытовые отходы и могут представлять собой чрезмерный риск для здоровья и безопасности.

На территории ЕС утилизация всех элементов питания должна производиться отдельно от бытовых
отходов в пунктах сбора, установленных правительством или местным управлением.

0170CSK — HK Go+Play II v5.indd 4

Прослушивание музыки из iphone/ipod, Зарядка аккумуляторных батарей вашего iphone/ipod

Прослушивание музыки из iPhone/iPod

Включите устройство, для этого нажмите кнопку включения питания, находящуюся в верхней

части Harman Kardon Go + Play II.
Используя органы управления Вашего

iPhone/ iPod, выберите музыкальный файл и включите его

воспроизведение (В зависимости от модели и версии прошивки Вашего iPod назначение некоторых
кнопок пульта ДУ может быть другим, что не является неисправностью пульта ДУ.).
Отрегулируйте громкость звучания с помощью кнопок «+» и «–» в верхней части устройства либо

на интеллектуальном пульте дистанционного управления Harman Kardon.

Прослушивание музыки с устройства-источника,
подключенного к разъему
Auxilary In.

Подключите вспомогательное устройство к гнезду

“Auxilary In”, используя кабель с диаметром

штекера 3,5 мм (в комплект поставки не входит).
Включите устройство, для этого нажмите кнопку включения питания, находящуюся в верхней

части Harman Kardon Go + Play II.
Включите воспроизведение на Вашем устройстве-источнике.

Отрегулируйте громкость звучания с помощью кнопок «

» в верхней части Harman Kardon

Go + Play II, либо на интеллектуальном пульте дистанционного управления Harman Kardon.

Зарядка аккумуляторных батарей Вашего iPhone/iPod

Удостоверьтесь в том, что Ваш

iPhone/iPod подключен к док-станции с использованием адаптера,

предназначенного именно для Вашей модели iPhone/iPod.
Удостоверьтесь в том, что Harman Kardon Go + Play

II подключен к розетке электросети, в которой

присутствует напряжение.
Примечание: Устройство Harman Kardon Go + Play II не будет заряжать другие устройства.

Синхронизация и подзарядка аккумулятора iPhone/
iPod при помощи USB-интерфейса

Система обеспечивает синхронизацию Вашего iPhone/iPod с компьютером и позволяет воспроизво-
дить треки при помощи программы iTunes. Одновременно будет подзаряжаться аккумулятор Вашего
iPhone/iPod, даже если док-станция работает от элементов питания.

Подключите док-станцию к персональному компьютеру, используя USB-кабель

(в комплект поставки не входит).
Подключите к док-станции

Программа iTunes произведет синхронизацию с

iPhone/iPod, после чего на персональном компьютере

можно осуществить воспроизведение желаемых треков, находящихся в памяти Вашего iPhone/iPod.

Управление с помощью пульта дистанционного
управления

Пульт дистанционного управления предназначен для управления воспроизведением и навигацией по
меню iPhone/iPod. Перед использованием пульта ДУ убедитесь, что iPhone/iPod надежно подключе к
док-станции. В режиме управления воспроизведением включается голубая подсветка, в режиме на-
вигации — оранжевая (where is this blue and orange light — on dock or remote control. )

Режим управления воспроизведением

нажмите и удерживайте кнопку

нажмите и удерживайте кнопку

(если курсор находится в главном меню iPhone/
iPod, начнется воспроизведение всех треков
находящихся в памяти iPhone/iPod)

Перемотка трека в прямом направлении нажмите и удерживайте кнопку

Перемотка трека в обратном направлении нажмите и удерживайте кнопку

одновременно нажмите кнопки

Переход в режим навигации меню

Режим навигации iPhone/iPod

нажмите и удерживайте кнопку

нажмите и удерживайте кнопку

Перемещение курсора вверх

Переход к предыдущему меню

Выбор меню/трека/доп. возможностей

Переход в режим навигации меню

0170CSK — HK Go+Play II v5.indd 5

Неисправности и их устранение, Качество звучания

На Harman Kardon
Go + Play II отсутствует звук.

На блок не подано элекро-
питание.

Удостоверьтесь в том, что в
розетке электросети или на
распределительной колодке
электросети присутствует
напряжение электросети.
Удостоверьтесь в том, что
включены все переключатели,
управляющие работой колодки
электросети или сетевыми
розетками, которые могут вли-
ять на включение устройства
Harman Kardon Go + Play II.

Светится ли светодиодный
индикатор? Если светодиод-
ный индикатор не светится,
значит, электропитание
на Ваш Harman Kardon
Go + Play II не подано. Поста-
райтесь применить одно из
решений, описанных ниже.

Неправильно выбран
источник.

Удостоверьтесь в том, что
iPhone/iPod правильно уста-
новлен в док и что подключен
вспомогательный кабель.

Увеличьте громкость
звучания.

Проверьте работу устройства
от заведомо исправного
источника.

Подключите вспомогательный
кабель к гнезду наушников
Вашего iPhone/iPod.

Звучит только одна сторона
(или канал) Harman Kardon
Go + Play II.

iPhone/iPod или вспомога-
тельный кабель вставлены
не до упора.

Удостоверьтесь в том, что
вы используете правильный
адаптер iPhone/iPod и что
iPhone/iPod до упора вставлен
в док-станцию.

Удостоверьтесь в том, что
вспомогательный кабель до
упора вставлен в гнездо.

Попытайтесь переустановить
iPhone/iPod.

Если Вы используете
аудиокабель-удлинитель со
штекером диаметром 3,5
мм, удостоверьтесь в том,
что этот кабель стереофо-
нический.

Искажения (фон переменно-
го тока, свист, щелчки)

Могут быть проблемы
с аудиоустройством-
источником либо с самой
аудиозаписью.

Проверьте работу
Harman Kardon Go + Play II с
другим источником.

Искажения наблюдаются
только на определенных
песнях?

Если да, проверьте качество
записи или запишите песни
снова.

Установлен слишком боль-
шой уровень громкости.

Проверьте уровень громкости,
установленный на устройстве-
источнике.

Некоторые устройства иска-
жают выходной сигнал, если
установлен максимальный
уровень громкости.

Установлен слишком
большой уровень на
эквалайзере.

Проверьте настройки эква-
лайзера на Вашем iPhone/ iPod
или устройстве-источнике.

Рекомендуется Вам
установить на эквалайзере
устройства-источника
настройку «Flat» (плоская
частотная характеристика)
или «Off» (выключен).

Harman Kardon Go + Play II
издает громкий шум или
жужжащие звуки.

Штекер аудиокабеля не до
упора вставлен в гнездо
входа.

Проверьте подключение
аудиокабеля к входу.

Провода заземления обра-
зуют замкнутый контур.

Выключите Harman Kardon
Go + Play II и подключите его к
другой розетке электросети.

Акустические системы при-
нимают радиопомехи, из них
слышны радиопередачи.

Наводки радиопомех на
аудиокабель, подключен-
ный к входу.

Приобретите ферритовый
сердечник и намотайте на него
лишний кабель. Ферритовый
сердечник можно приобрести
в ближайшем магазине, тор-
гующем радиодеталями.

Неисправности и их устранение

0170CSK — HK Go+Play II v5.indd 6

Технические характеристики, Зарядка аккумуляторных батарей

Зарядка аккумуляторных батарей

Аккумуляторные батареи
iPhone/iPod не заряжаются.

На блок не подано электро-
питание.

Удостоверьтесь в том, что в
розетке электросети или на
распределительной колодке
электросети присутствует
напряжение электросети.
Удостоверьтесь в том, что
включены все переключатели,
управляющие работой колодки
электросети или сетевыми
розетками, которые могут вли-
ять на включение устройства
Harman Kardon Go + Play II.

Если Harman Kardon
Go + Play IIподключена к
компьютеру, убедитесь что
компьютер включен и на USB-
порт подается питание.

iPhone/iPod не до упора
вставлен в док-станцию.

Удостоверьтесь в том, что
iPhone/iPod надежно закре-
плен в док-станции.

Harman Kardon Go + Play™ II

iPhone/iPod с док-разъемом
3,5 мм аудиовход

Высокочастотные громкоговорители: 2 x 15 Вт (КНИ 1%)
Низкочастотные громкоговорители: 2 x 30 Вт (КНИ 1%)

Длина: 50 см
Ширина: 23 см
Высота: 24 см

100-240 В переменного тока

0170CSK — HK Go+Play II v5.indd 7

Harman Consumer Group, Inc.

Harman Consumer Group, Inc.

8500 Balboa Boulevard, Northridge, CA 91329 USA
516.255.4545 (только для жителей США)

© 2009 Harman International Industries, Incorporated. Все права защищены.

Harman Kardon торговые марки Harman International Industries, Incorporated, зарегистрированная в США и/или других с транах.
Harman Kardon Go + Play II и Atlas – торговые марки Harman International Industries, Incorporated

iPod и iTunes – торговые марки Apple Inc., зарегистрированные в США и других странах. iPhone – торговая марка Apple Inc..
Наличие маркировки “Made for iPod” означает, что электронное устройство специально разработано для подключения к iPod и
сертифицировано разработчиком на предмет соответствия стандартам производительности Apple. Наличие маркировки “Works
with iPhone” означает, что электронное устройство специально разработано для подключения к iPhone и сертифицировано
разработчиком на предмет соответствия стандартам производительности Apple. Apple не несет ответственности за работу
этого устройства или за его соответствие стандартам безопасности и регулятивным нормам. iPhone/iPod в комплект поставки
не входит.

Функции, характеристики и внешний вид описываемых компонентов могут быть изменены без предварительного уведомления

Не выбрасывайте электрооборудование вместе с бытовым мусором; используйте специально предназначенные
для этого службы.
Свяжитесь с местными властями для уточнения вопроса о доступности специальных систем сбора мусора.

Номер изделия: 950-0280-00 Rev. A

Хранение, транспортирование, ресурс, утилизация

Устройство рекомендуется хранить в складских или домашних условиях по группе “Л” ГОСТ 15150 и при необходимости транспортировать
любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе “Ж2” ГОСТ 15150 с учетом ГОСТ Р
50905 п.4.9.5.
Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возмож-
ность механических повреждений.
Устройство не содержит вредных материалов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных
условиях). Элементы питания должны утилизироваться согласно местному законодательству по охране окружающей среды.

Гарантии поставщика
Устройство Go + Play II соответствует утвержденному образцу. Изготовитель гарантирует соответствие устройства требованиям
ГОСТ Р МЭК 60065-2002, ГОСТ Р 51318.14.1-99, ГОСТ 22505-97, ГОСТ Р 51515-99, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99. При соблюдении
владельцем правил эксплуатации, изложенных в настоящей Инструкции, устройство обеспечивает безопасность и
электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает
вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.

Устройство имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении
правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена
конструкцией и не связана с разборкой изделия: монтажные приспособления, документацию, прилагаемую к изделию.

Наименование: Go + Play II
Изготовитель: Харман Интернешенал Компани
Юридический адрес изготовителя: 250 Кроссвейз Парк Драйв, Вудбери, Нью Йорк 11797 США
Страна изготовления: Китай

Импортер: ООО «КИРЕНА» Россия, 127018 г. Москва ул. Складочная д.1 стр 15

Источник

Оцените статью
REMNABOR
Adblock
detector
