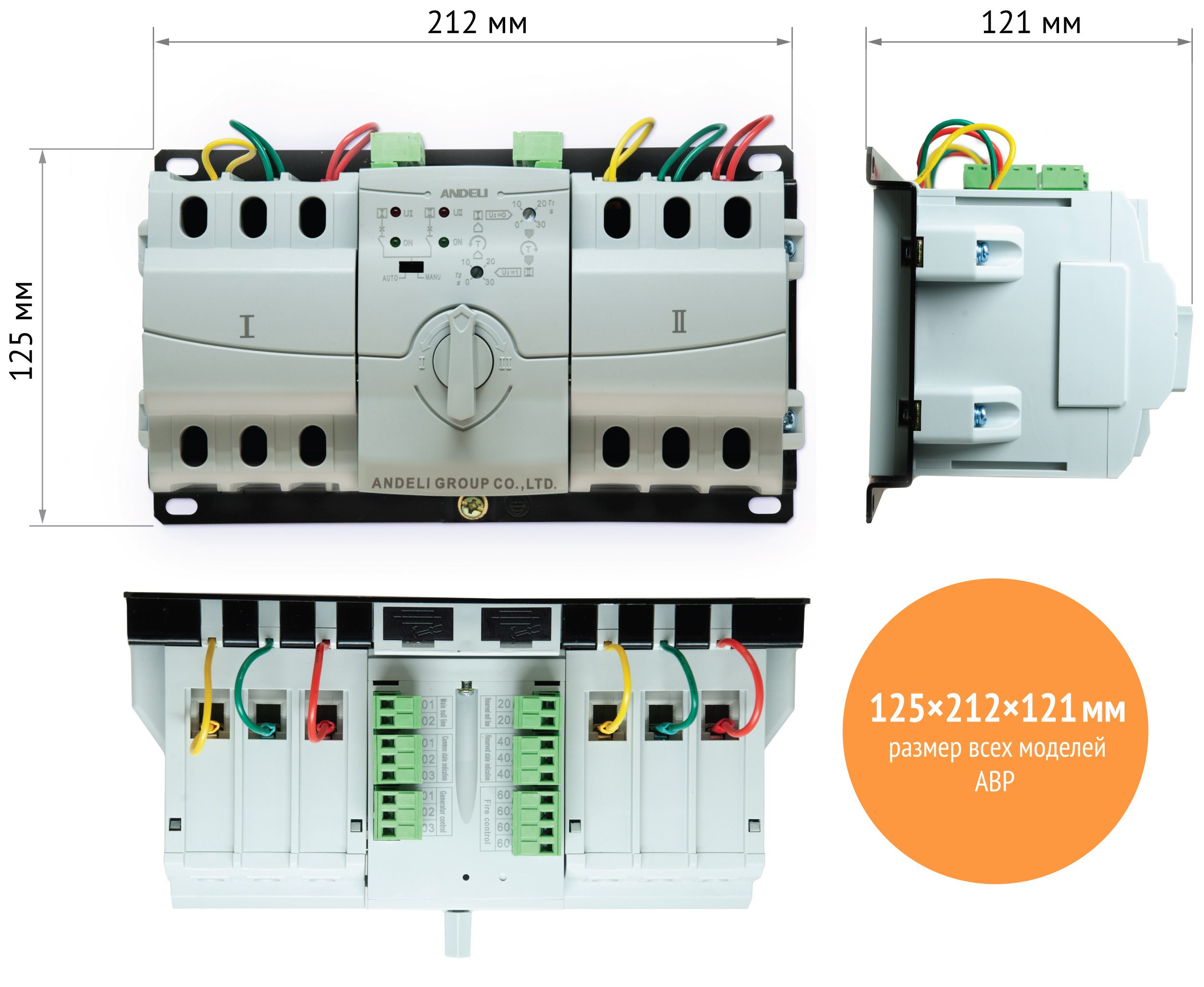

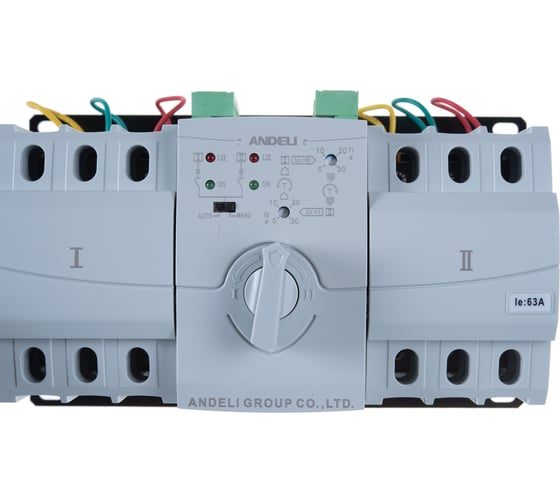

Автоматический ввод резерва (АВР) Andeli HATS-9

Автоматически переходит на резервный ввод в сетях переменного тока частотой 50 Гц номинальным рабочим напряжением до 280 В и номинальным током от 6А до 6ЗА.

HATS-9 обеспечивает автоматическое переключение одной или нескольких нагрузок сети с одного источника питания на другой для обеспечения нормального функционирования оборудования на объектах.

Используется в сетях переменного тока с напряжением до АС 400V, или в сетях постоянного тока с напряжением до DC 220V. Номинальное рабочее напряжение (Ue) частотой 50 Гц, 400 В 3Р полюса.

Устройство автоматического ввода резерва «Андели» применяется на промышленных, коммерческих и бытовых объектах, а также в жилых домах.

Не требует постоянного обслуживания после установки

Автоматические выключатели, мотор-привод и блок управления выполнены в модульном конструктиве. Устройство, не требуют постоянного обслуживания после установки и настройки, что повышает надежность работы системы, непрерывного электропитания объекта.

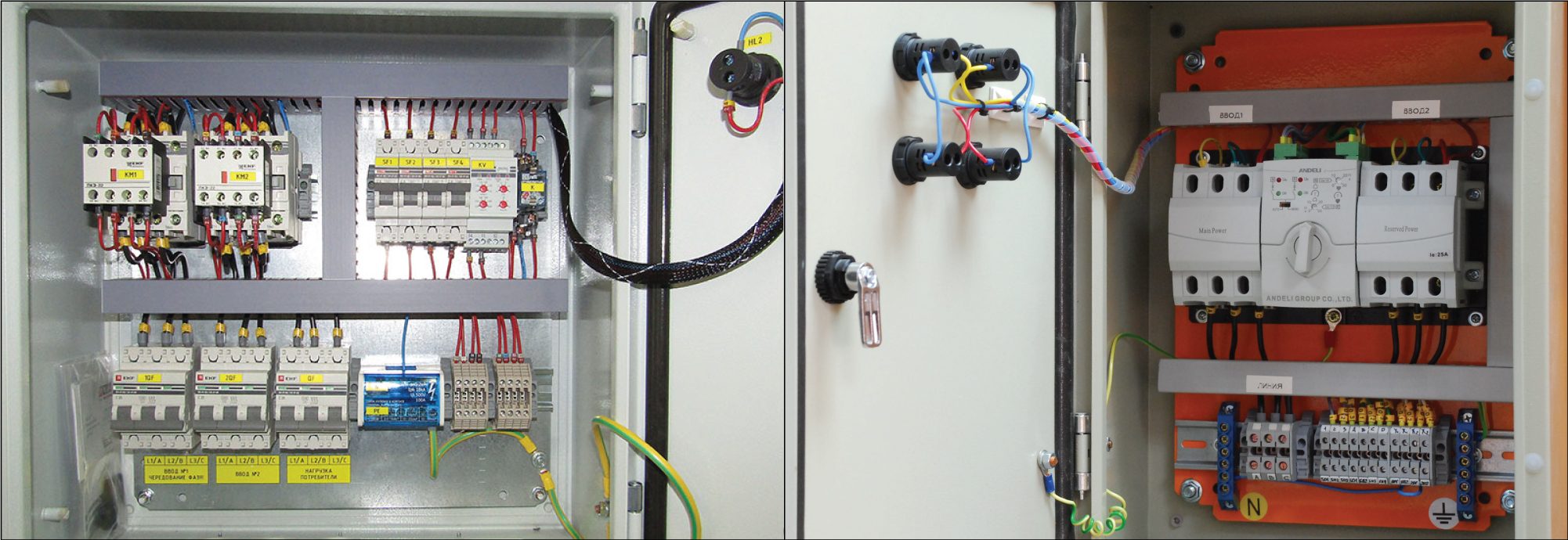

Экономия от 22 000 ₽

Использование HATS9 в процессе сборки низковольтных комплектных устройств значительно снижает цену и размеры конечного изделия.

Использование HATS9 в процессе сборки низковольтных комплектных устройств значительно снижает цену и размеры конечного изделия.

От 39 000 ₽

От 17 000 ₽

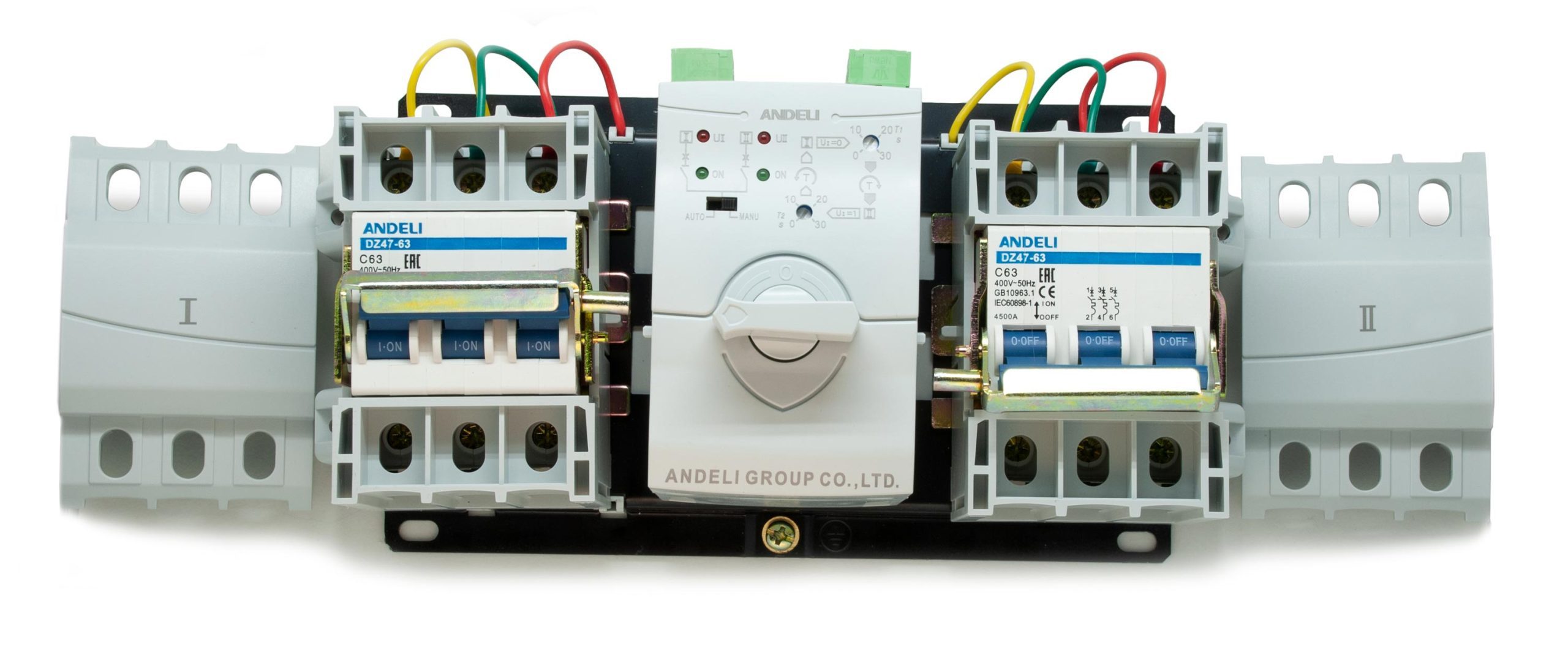

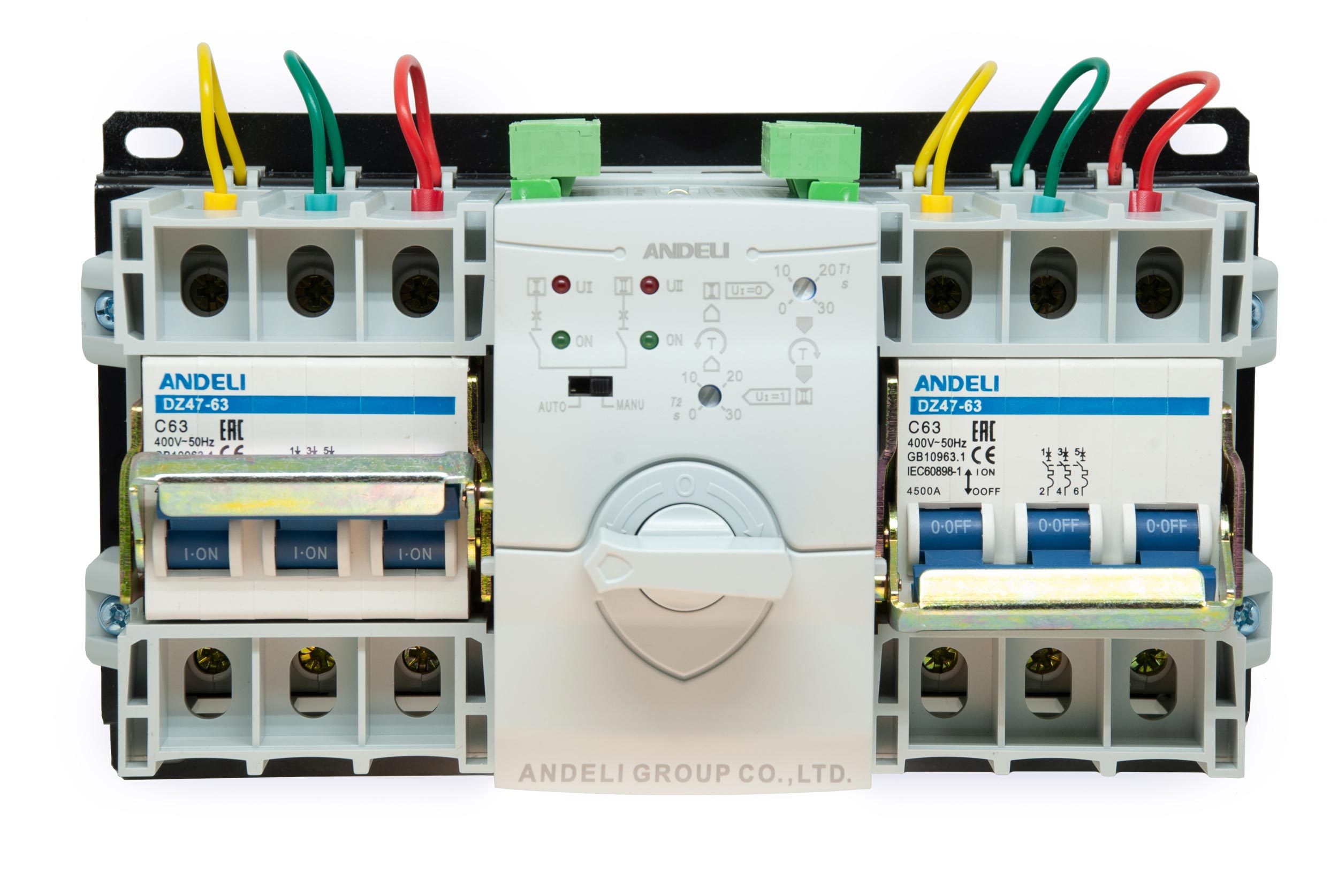

Можно установить автомат любой фирмы

В комплекте идет автоматика «Andeli», но если вам нужна автоматика конкретной фирмы, то автомататы можно заменить.

Исключен риск одновременного включения двух источников питания сети

Механическая блокировка с помощью шестерни блокировки в сочетании с кулачком блокировки обеспечивают двойную степень блокирования.

Устойчивость к электромагнитным помехам

Питание блока управления устройства обеспечивает преодоление электромагнитных помех и максимальную точность работы.

Энергосберегающий эффект

Минимальная потребляемая мощность 5 В обеспечивает максимальное энергосбережение.

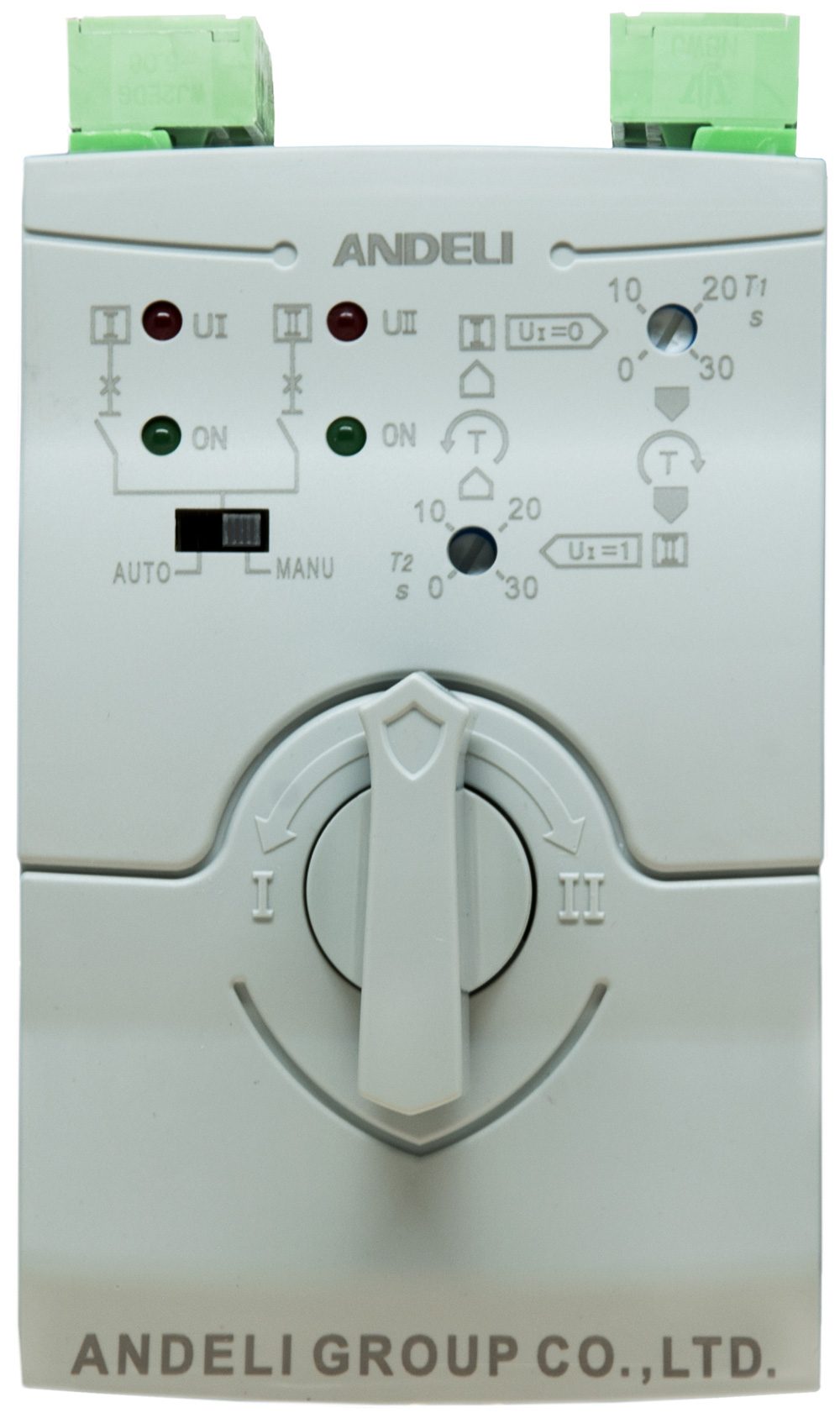

Контроллер

Контроллер АХ-В устройство управления питанием, с функциями измерения, анализа, управления и защиты и т.д. Контроллер АХ-В устанавливает рабочий режим и параметры коммутации при помощи кнопок управления. Имеет функцию управления связью пожаротушения. Интеллектуальный контроллер состоит из набора пассивных клемм входных сигналов противопожарной защиты.

На входе сигналов используется изоляция с помощью оптического вентиля, что придает контроллеру АХ-В высокую помехоустойчивость. Также имеет набор выходных клемм пассивного сигнала обратной связи, которые обеспечивают ответный сигнал на сигнал, полученный переключателем, на пожарное оборудование.

Контроллер АХ-В имеет функции управления запуском и остановкой генератора. Его встроенный релейный узел отвечает за управление запуском и остановкой генератора.

Характеристика контроллера

От 0,2 с до 30 с

Плавный диапазон регулирования на задержку перевода на второй ввод, и задержку самовозврата на первый ввод

Номинальное рабочее напряжение (Ue), В AC85-280V 50/60HZ

Связь с противопожарной системой

Управление генератором набором 5 А реле с сухими контактами

Рабочая температура окружающей среды от −20°С до +60°С

Рассеиваемая мощность не более 5 Вт

Автоматический и ручной режим

Режимы преобразования

1. Автоматический переход с основного ввода на резервный с самовозвратом

2. Автоматический режим работы на двух равноценных вводах

3. Автоматический переход от сети к генератору

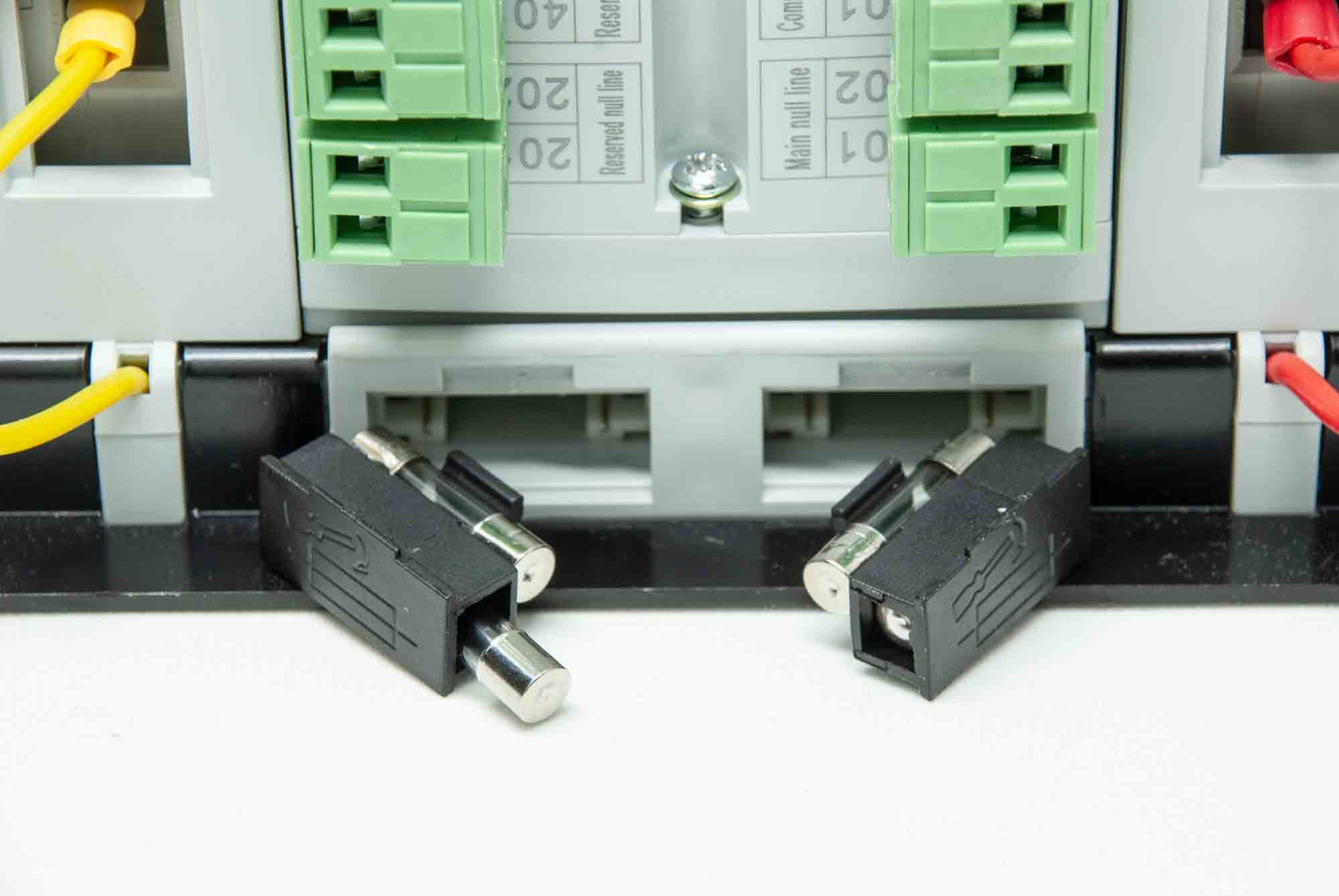

В комплекте два запасных предохранителя

Функции панели управления

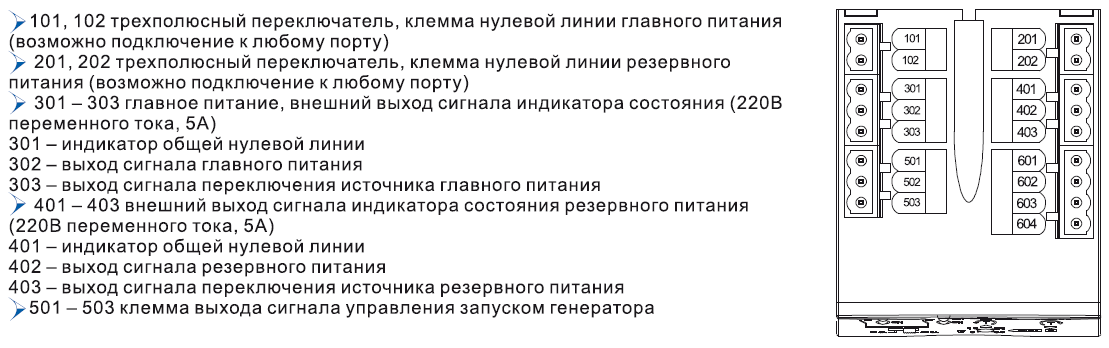

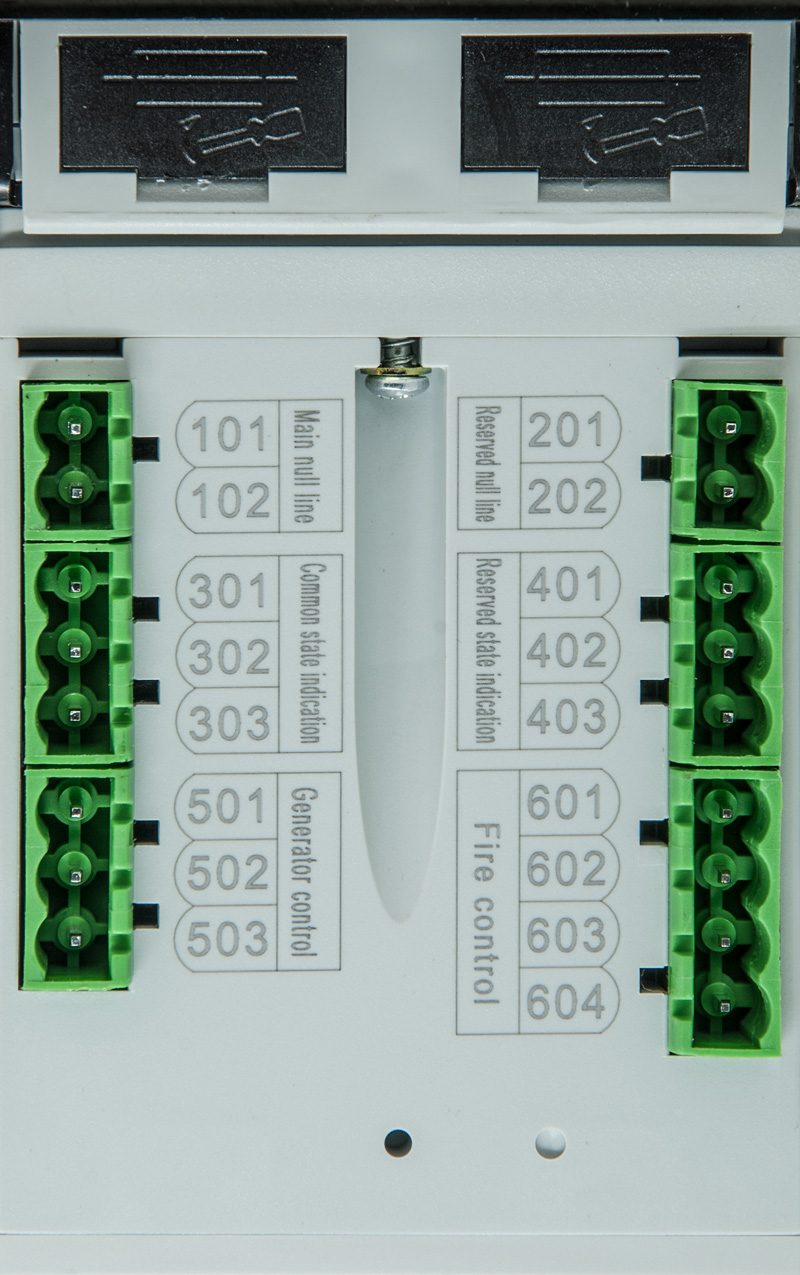

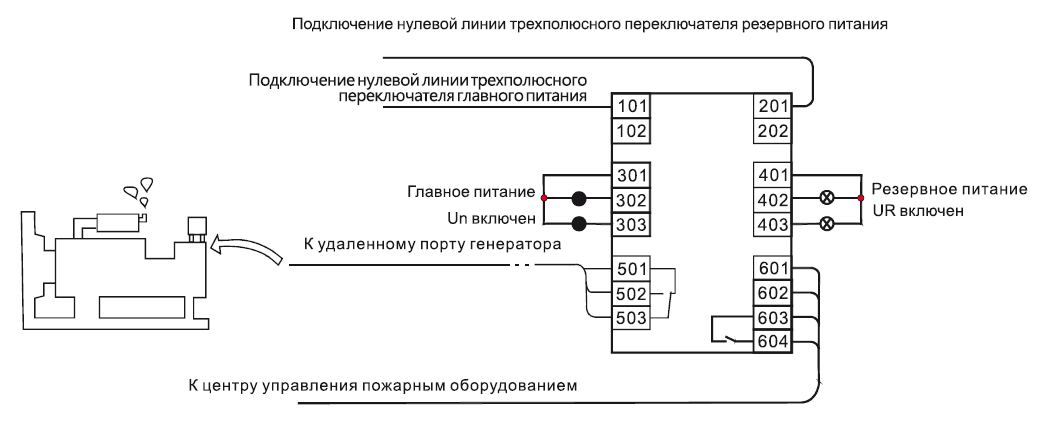

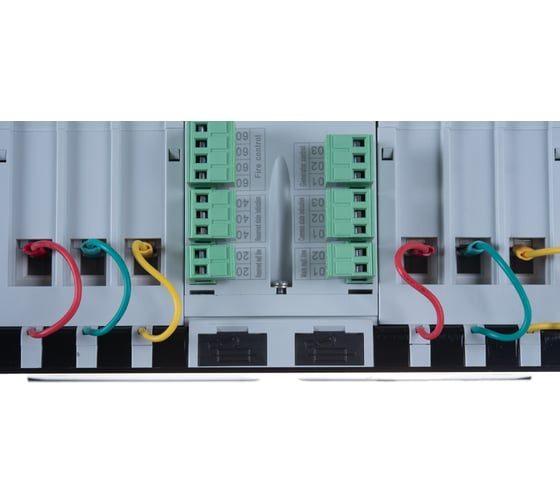

Схема подключения внешних терминалов контроллера

101–102

Трехполюсный переключатель, клемма нулевой линии главного питания (возможно подключение к любому порту)

201–202

Трехполюсный переключатель, клемма нулевой линии резервного питания (возможно подключение к любому порту)

301–303

Главное питание, внешний выход сигнала индикатора состояния (2208 переменного тока, 5А) 301 — индикатор общей нулевой линии 302 — выход сигнала главного питания 303 -выход сигнала переключения источника главного питания

401–403

Внешний выход сигнала индикатора состояния резервного питания (2208 переменного тока, 5А) 401 — индикатор общей нулевой линии 402 -выход сигнала резервного питания 403 -выход сигнала переключения источника резервного питания

501—503

Клемма выхода сигнала управления запуском генератора. Если источником резервного питания является генератор с автоматическим включением, пользователь может установить эту функцию генератора, подключив клеммы 501-503 к контроллеру генератора. На внутренней стороне клеммной колодки расположена группа узла пассивных реле. 503 является реле общей клеммы, 501 — реле нормально замкнутого контакта, а 502 — реле нормально разомкнутого контакта.

Когда источник главного питания находится в рабочем состоянии, контакты 503 и 502 замкнуты, а контакты 503 и 502 разомкнуты. При отказе главного питания и нерабочем состоянии источника резервного питания контакты 503 и 502 замкнуты, в то время как контакты 503 и 501 разомкнуты и выдают сигнал на запуск двигателя, после чего генератор успешно запускается, и ATS автоматически переключается на источник резервного питания для подачи напряжения на нагрузку.

Если во время подачи питания на нагрузку с резервного источника питания главное питание возвращается в нормальное состояние, контроллер автоматически, через определенное время задержки обратного переключения, переключит ATS обратно на сетевое питание. При этом общий автомат цепи замыкается, а через 3 секунды замкнутся контакты 503 и 502, после чего размыкаются контакты 503 и 502, и выдается сигнал на остановку генератора.

601—604

601-604 являются клеммами управления связью с противопожарной системой; интерфейс используется для отключения питания с помощью дистанционного управления, как только пожарное оборудование выдаст предупреждение.

601, 602 являются входными клеммами сигнала управления связью с противопожарной системой. Внешняя часть этого интерфейса соединяется только с группой нормально разомкнутых пассивных контактов (если противопожарное оборудование посылает активный сигнал, он сначала соединяет малое реле с выключателем, а затем подключает нормально разомкнутый контакт реле к контроллеру, иначе контроллер сгорит). Когда внешний контакт замкнут, контроллер немедленно отключает автомат сети ATS и нагрузку, а затем через контакты 603 и 604 отправляет ответный сигнал в центр управления противопожарным оборудованием.

603, 604 представляют собой группу нормально разомкнутых сухих контактов реле, используемых для передачи ответного сигнала на действия при пожаре. В обычном состоянии данные контакты являются нормально разомкнутыми. 603 и 604 замыкаются, когда на контроллер приходит сигнал о пожаре, и АТS выключается. Примечание: когда включается функция связи с противопожарной системой, автоматический выключатель прекращает работу. Если вы хотите, чтобы ATS переключился в нормальное состояние, необходимо отменить сигнал о пожаре, а затем выполнить одно переключение выключателем автоматического / ручного режима, расположенного на панели управления.

Источник

Устройство HATS9

Описание товара

Устройство автоматического ввода резерва (АВР) серии HATS9

Новый конструктив на основе модульных автоматических выключателей обеспечивает максимальную компактность устройства. HATS9 – это инновационный продукт, разработанный на основе инженерных исследований с использованием современных технологий. HATS9 предназначено для автоматического перехода на резервный ввод в сетях переменного тока частотой 50 Гц номинальным рабочим напряжением до 280 В и номинальным током от 6А до 63А. HATS9 также обеспечивает автоматическое переключение одной или нескольких нагрузок сети с одного источника питания на другой в целях обеспечения нормального функционирования оборудования на объектах. HATS9 применяется на промышленных, коммерческих и бытовых объектах, а также в жилых домах.

Преимущества

Компактный размер АВР.
Отличительные особенности устройства: надёжность, уникальный дизайн, компактность, простота установки и экономия времени, использование HATS9 в процессе сборки низковольтных комплектных устройств значительно снижает цену и размеры конечного изделия.

Применение

Устройство автоматического ввода резерва, может использоваться в сетях переменного тока с напряжением до AC 400V, а также может использоваться в сетях постоянного тока с напряжением до DC 220V.)

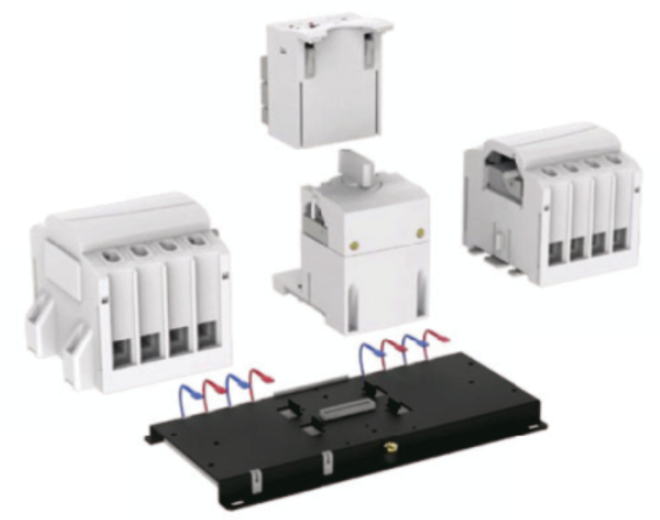

Модульная конструкция

Автоматические выключатели, мотор-привод и блок управления выполнены в модульном конструктиве. Устройство, не требуют постоянного обслуживания после установки и настройки, что повышает надежность работы системы, непрерывного электропитания объекта.

Устойчивость к электромагнитным помехам

Питание блока управления устройства обеспечивает преодоление электромагнитных помех и максимальную точность работы.

Уникальные механические блокировки

Механическая блокировка с помощью шестерни блокировки в сочетании с кулачком блокировки обеспечивают двойную степень блокирования, полностью предотвращая появление риска одновременного включения двух источников питания сети.

Энергосберегающий эффект

Минимальная потребляемая мощность обеспечивает максимальное энергосбережение

Контроллер

Контроллер AX-B представляет собой многофункциональное устройство управления питанием, обладающее функциями изменения, анализа, управления, защиты и т.д. Устанавливаются режимы работы и параметры коммутации при помощи кнопок управления. Он имеет функцию управления связью пожаротушения — набор пассивных клемм входных сигналов противопожарной защиты. На входе сигналов используется изоляция с помощью оптического вентиля, что придает контроллеру высокую помехоустойчивость. Так же имеется набор выходных клемм пассивного сигнала обратной связи, который обеспечивают ответный сигнал на пожарное оборудование. Встроенный релейный узел обеспечивает управление, запуск и остановку генератора.

Схема подключения внешних терминалов контроллера

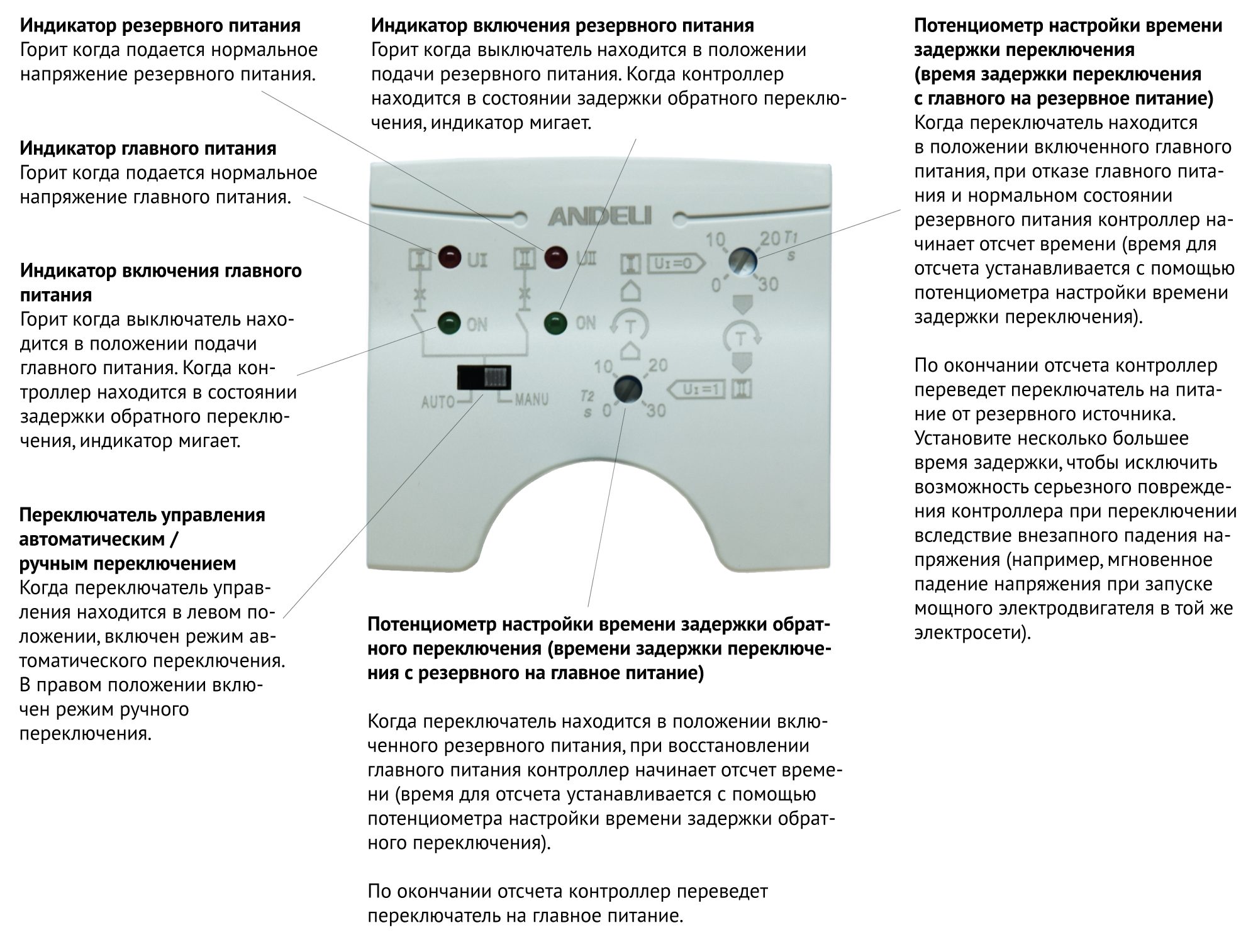

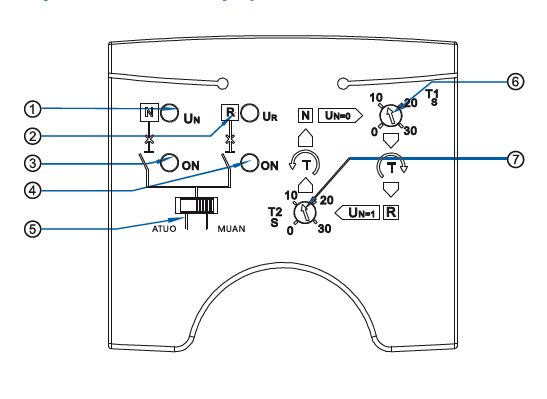

Функции панели управления

  1. Индикатор главного ввода — загорается при подаче напряжения в пределах установленных норм;
  2. Индикатор резервного ввода — загорается при подаче напряжения в пределах установленных норм;
  3. Индикатор включения главного ввода — загорается при включении или мигает при задержке обратного переключения;
  4. Индикатор включения резервного ввода — загорается при включении или мигает при задержке обратного переключения;
  5. Переключатель: автоматическое или ручное управление.
  6. Потенциометр настройки времени задержки переключения с главного ввода на резервный.
  7. Потенциометр настройки времени задержки переключения с резервного ввода обратно на главный.

Источник

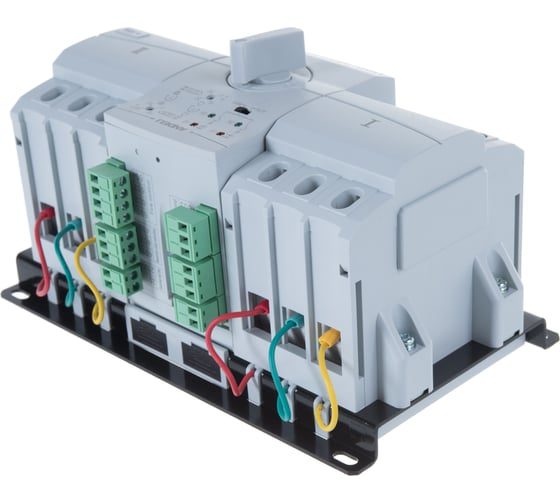

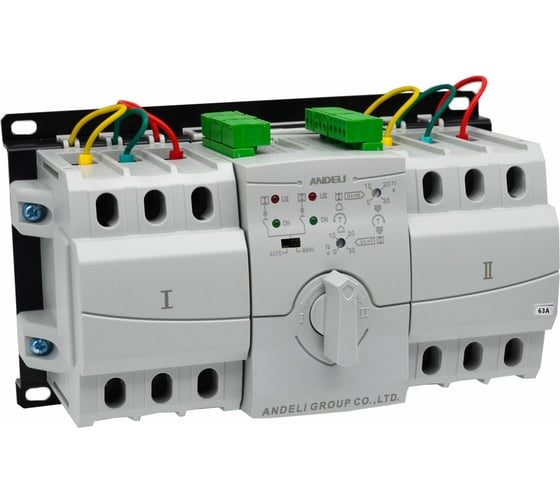

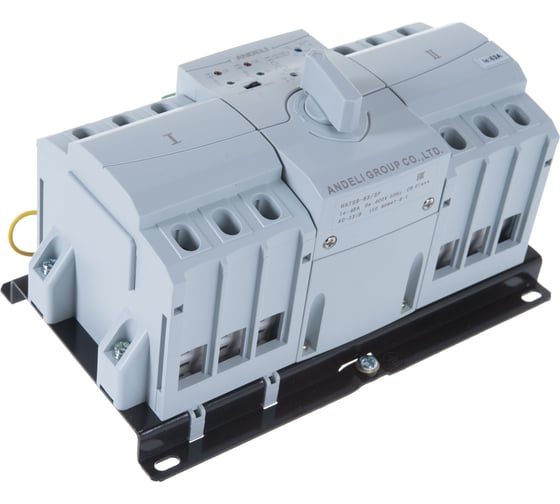

Устройство автоматического ввода резерва ANDELI HATS-9 63A/3P ADL07-009

  • Номинальный ток: 63 А
  • Номинальное рабочее напряжение: 220(230)/380(400) В
  • Количество полюсов: 3
  • Тип: модульный

Все характеристики

Цена за упаковку 2 шт.: 24 870 р.
Цена за ед. товара: 12 435 р. 14131 р.

Спишите до 5652 р. бонусами Начислим 141 бонус

Технические характеристики ANDELI HATS-9 63A/3P ADL07-009

  • *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

  • Китай — родина бренда
  • Китай — страна производства

Информация об упаковке

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Отзывы об устройстве автоматического ввода резерва ANDELI HATS-9 63A/3P ADL07-009

Вопросы и ответы об устройстве автоматического ввода резерва ANDELI HATS-9 63A/3P ADL07-009

возможность работы от 2-х разных линий ( не генератор) ?

Здравствуйте! Сейчас мы не обладаем такой информацией. Публикуем ваше обращение и даем возможность другим покупателям ответить, если кто-то сталкивался с подобным.

+ сергей Если у линий ноль един то да. но оно не видит линейного, только фазное.
