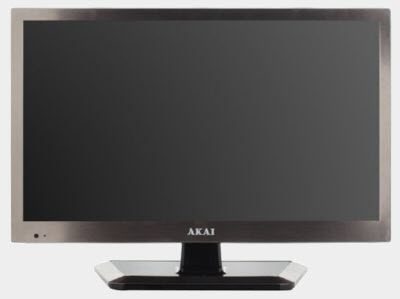

Ремонт телевизора AKAI LEA-19V02S

Диагональ экрана: 19″ (48 см)
Формат экрана: 16:9
Разрешение: 1366×768
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 6 Вт (2×3 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, VGA, HDMI, USB
Разъём наушников: есть
Вес телевизора: 2.3 кг
Размеры: C подставкой 445x320x175 мм
Без подставки 445x276x58 мм

AKAI LED
Model: LEA-19V02S LEA-19V02SW

Panel: T185S81-L02 // T185S03-L03

LED driver (backlight): 12V Led Driver

Power Supply (PSU): Adapter 12V

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

— Телевизор AKAI LEA-19V02S не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.

С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания Adapter.
Внешний блок питания Adapter 12V не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках. Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

— Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Нередко в таких случаях отсутствует подсветка LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте — источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

— Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы HK-T.MSTV59V08 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы — 25Q32 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера NoName. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Следует помнить! Попытки самостоятельного ремонта телевизора AKAI LEA-19V02S, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!

Дополнительно по ремонту MainBoard

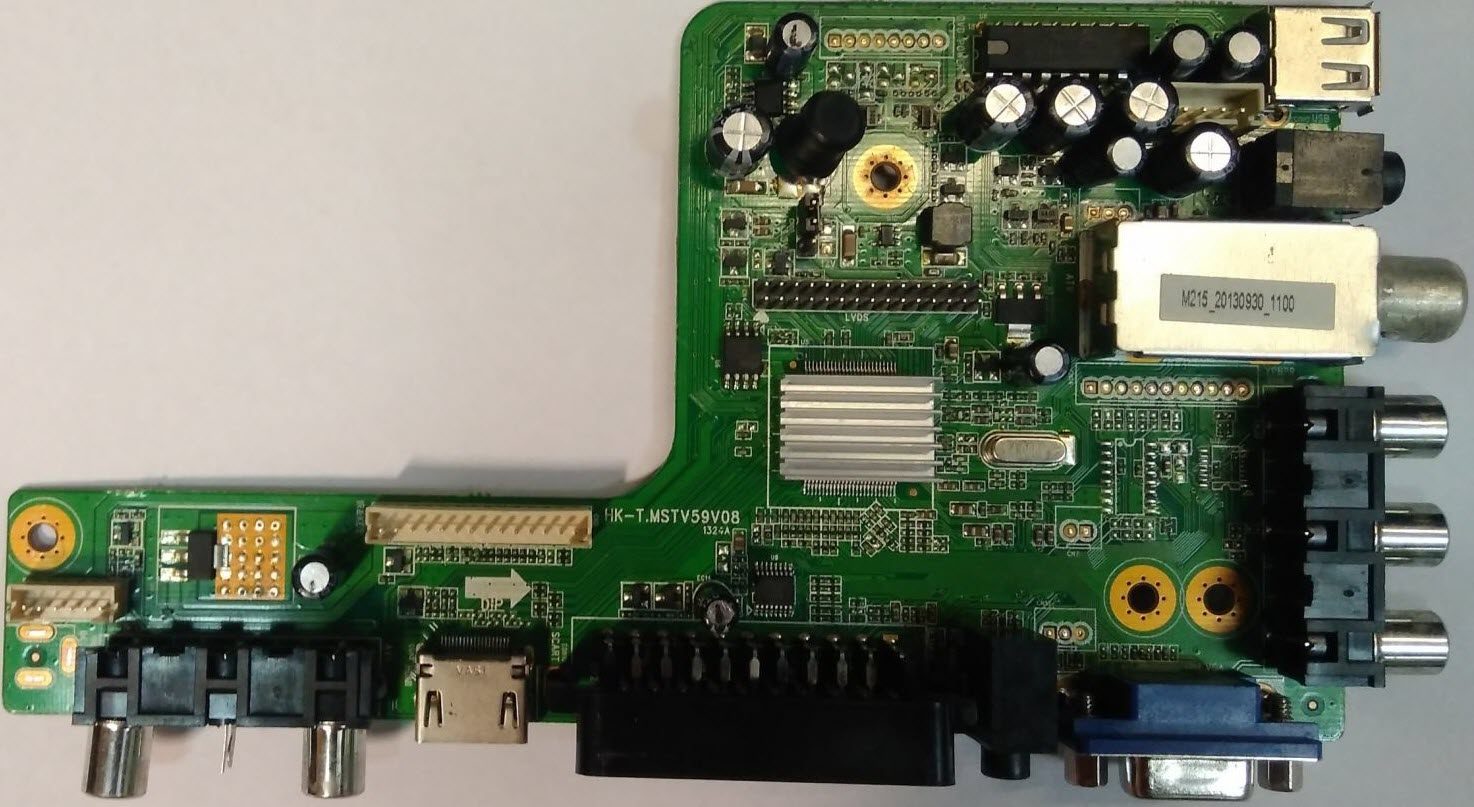

Внешний вид MainBoard HK-T.MSTV59V08 показан на рисунке ниже:

Основные особенности устройства AKAI LEA-19V02S:

Установлена матрица (LED-панель) T185S81-L02 или T185S03-L03.
Для питания светодиодов подсветки применяется LED-драйвер 12V.
Для питания всех внутренних узлов телевизора AKAI LEA-19V02S используется внешний источник типа Adapter 12V.
MainBoard — основная плата (материнская плата) представляет собой модуль HK-T.MSTV59V08, с применением микросхем 25Q32 и других.
Тюнер NoName обеспечивает приём телевизионных программ и настройку на каналы.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

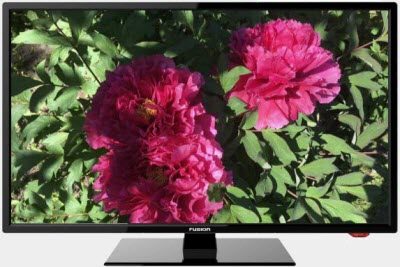

Ремонт телевизора FUSION FLTV-19C10

Диагональ экрана: 18.5″ (47 см)
Формат экрана: 16:9
Разрешение: 1366×768
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Яркость: 250 кд/м2
Контрастность динамическая: 50000:1
Угол обзора: 170°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Форматы DTV: 480i, 576i, 576p, 720p, 1080i, 2160p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 6 Вт (2×3 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, VGA
Разъём наушников: есть

T-CON: BOE MT185WHB-N10-SD; HX8861-J, ICN1217 (1CN1217)

LED driver (backlight): integrated into MainBoard

MOSFET LED driver: MDD1903

Power Supply (PSU): integrated into MainBoard

MOSFET Power: 60R900P TO-252

MainBoard: HK-T.MSTV59P67 // TP.VST59.PA671

IC MainBoard: CPU: TSUMV59XE-Z1, SPI: FLASH W25Q32BV

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

— Телевизор FUSION FLTV-19C10 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

В первую очередь в таких случаях следует убедиться в работоспособности общего импульсного источника питания (ИИП) — преобразователя напряжения AC/DC сетевого напряжения. Все элементы источника в данной модели телевизора расположены на основной плате MainBoard HK-T.MSTV59P67. Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (60R900P TO-252) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PWM SOT23-6 LD7530, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

— Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея. Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.

— Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы HK-T.MSTV59P67 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU: TSUMV59XE-Z1, SPI: FLASH W25Q32BV и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера R840 и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора FUSION FLTV-19C10 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!

Типовые дефекты телевизоров FUSION FLTV-19C10, собранные с применением MainBoard HK-T.MSTV59P67, связаны с выходом из строя стабилизатора AX3833 с марикировкой MARKING CODE WC. в позиции U5D1 (U501).
В этом случае необходимо проверить и другие стабилизаторы (U9, U10) и звуковой усилитель, а так же процессор на КЗ по питанию.

При замене ШИМ AX3833, следует проверить фильтрующие конденсаторы по его входу и выходу на предмет ESR, а так же обратить внимание на ближайший аналог SY8113B

Ограничение тока драйвера подсветки. SN51DP. Общие рекомендации

Чтобы уменьшить ток подсветки в LED-драйверах с ШИМ-регулятором SN51DP (SN510P), можно пропорционально увеличить сопротивление низкоомных измерительных резисторов датчика тока подсветки в цепи светодиодов LED-.

Схема включения SN51DP прилагается.

Дополнительно по ремонту MainBoard

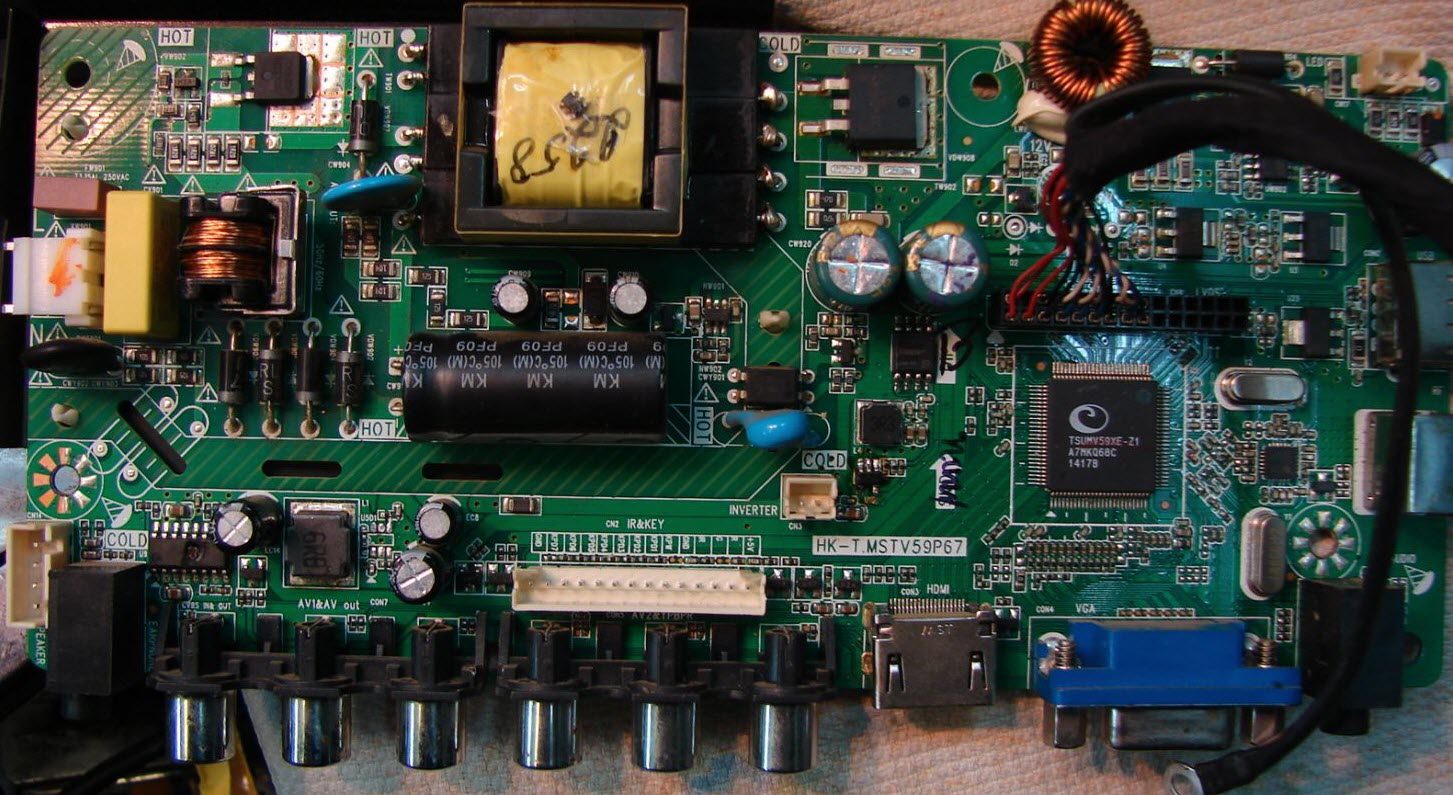

Внешний вид MainBoard HK-T.MSTV59P67 показан на рисунке ниже:

Основные особенности устройства FUSION FLTV-19C10:

Установлена матрица (LED-панель) MT185WHB-N10.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BOE.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой HK-T.MSTV59P67, управляется ШИМ-контроллером OB3352CP. В качестве силовых элементов LED-драйвера применяются ключи типа MDD1903.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 LD7530 и силовых ключей типа 60R900P TO-252.
MainBoard — основная плата (материнская плата) представляет собой модуль HK-T.MSTV59P67, с применением микросхем CPU: TSUMV59XE-Z1, SPI: FLASH W25Q32BV и других.
Тюнер R840 обеспечивает приём телевизионных программ и настройку на каналы.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

Hk t mstv59v08 схема выгорела u10

Мои познания в ремонте данного вида техники: Любитель
Наличие схемы: нет
Состав аппарата.
Марка и модель — AKAI LEA-19v02s
Шасси (если известно) — HK-T.MSTV59V08
Модуль обработки сигнала (Main) — TSUMV59XE, GD25Q32BSIG
Блок питания (PSU)
LCD матрица — T185S05-L03
Прочее (T-CON, инвертор. ) — инвертор HQ-LED176C4T

Текст сообщения:
Здравствуйте!
Поступил в ремонт данный аппарат с отсутствием включения. Диагностика показала КЗ по линии 5в питания матрицы. Неисправным оказался преобразователь SY8088 (U10). После его замены на новый, сгорел и следующий(. Виновником его пробоя был другой dc/dc FR9889 (U11).
На его выходе было явно завышено напряжение 6,2в. От завышенного входного напряжения SY8088 и сгорел (по даташиту 6в максимально и 5в рекомендуется). Поменял FR9889 и появились нужные 5в. Далее заменил SY8088 и получил на его выходе заветные 1,29в для питания процессора.
На этом пролемы не закончились. Индикатор в д/р горит, на кнопку включения реагирует. На секунду пытается запуститься и уходит в защиту. При чём с отключенным кабелем LVDS он включается и загорается подсветка. Подкидывал другую панель, эффект тот же. Пробовал прошивать и менять на новую SPI GD25Q32BSIG безрезультатно. Пришёл к выводу, что Tsumv59xe пришёл конец. Именно такого проца я в наличии не нашёл, а нашёл Tsumv59xu-z1. В сети обнаружил информацию, что они взаимозаменяемые «pin to pin». Отличия только в телетексте и звуке. После замены телевизор запустился. Каналы находит, на кнопки и пульт реагирует. Хотел уже обрадовать клиента, но не тут то было. Решил проверить USB (rкак выяснилось это принципиально нужная функция). При подключении флэшки он её видит и пишет, что подключен USB 2.0 . Но на этом всё и заканчивается. Данные с флэши не хочет считывать. Форматировал по разному, разные форматы заливал, прошивал SPI родным дампом и 2-мя другими. Всё так же. Резисторы в цепи USB0_DM и USB0_DP проверил, оба по 5 Ом до проца на 77 и 76 pin доходят. На питание USB приходит 4,9в. Вот и возник вопрос, почему не читает данные с флэшки USB (пробовал разные)?
