Hk t sp9202p53 схема блока питания

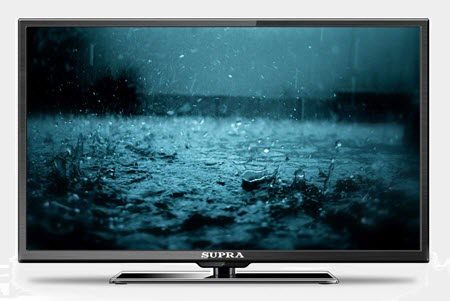

Ремонт телевизора SUPRA STV-LC32T400WL

Диагональ экрана: 32″ (81 см)
Формат экрана: 16:9
Разрешение: 1366×768
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Яркость: 270 кд/м2
Контрастность динамическая: 80000:1
Угол обзора: 178°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть, DVB-T2, DVB-C
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2×8 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, VGA, HDMI x3, USB

LED driver (backlight): integrated into MainBoard

Power Supply (PSU): integrated into MainBoard

Общие рекомендации по ремонту TV LCD LED

Ремонт телевизоров, как и других устройств, целесообразно начинать с внешнего осмотра. Часто по внешним признакам и характеру повреждений элементов появляется возможность сделать некоторые выводы и определить дальнейший алгоритм поиска дефекта до проведения необходимых замеров в контрольных точках. Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах — всё это для ремонтника может являться существенной подсказкой в предположениях о причинах и следствиях неисправности.

Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, что характерно для определённых моделей SUPRA. При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя .
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора , которую желательно проверить заменой.

Иногда у телевизора SUPRA STV-LC32T400WL отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя светодиодов подсветки панели HV320WX2-206, либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого LED-драйвера, в том числе и в БП (блоке питания).
Нередко при отсутствии подсветки требуется разборка панели. Необходимо проверить исправность переходов светодиодов, а так же надёжность контактных соединений в линейках и разъёмах.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока.

Материнская плата HK-T.SP9202P53 подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов Flash 25Q32 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

Помните! Попытки самостоятельного ремонта пользователями телевизора SUPRA STV-LC32T400WL без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!

Доработка после ремонта подсветки HK-T.SP9202P53, OB3350CP. Информация от мастера.

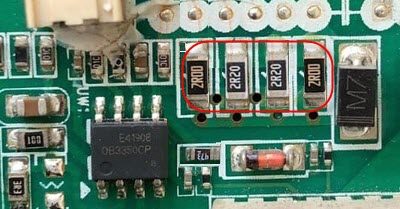

Уменьшить ток подсветки с 300 mA до 150 mA — удалил один из двух резисторов 2.2 Ohm в датчике тока драйвера на плате HK-T.SP9202P53.

Ограничение тока драйвера. HK-T.SP9202P53, OB3350. Общие рекомендации

Чтобы уменьшить ток подсветки в LED-драйверах с популярным контроллером OB3350CP (OB3350), следует пропорционально увеличить общее сопротивление измерительных низкоомных резисторов от вывода 5 (FB) на корпус. К этой точке подключаются катоды светодиодных планок (LED-) и через резисторы проходит весь ток подсветки, поэтому напряжение обратной связи на этих резисторах обратно-пропорционально току в светодиодах.
Часто хватает набора штатных резисторов, соединённых параллельно в этой цепи. Можно удалить один или два из них, а для более точной регулировки тока можно менять номиналы.

Документ PDF от производителя OB3350 прилагается.

Дополнительно по ремонту MainBoard

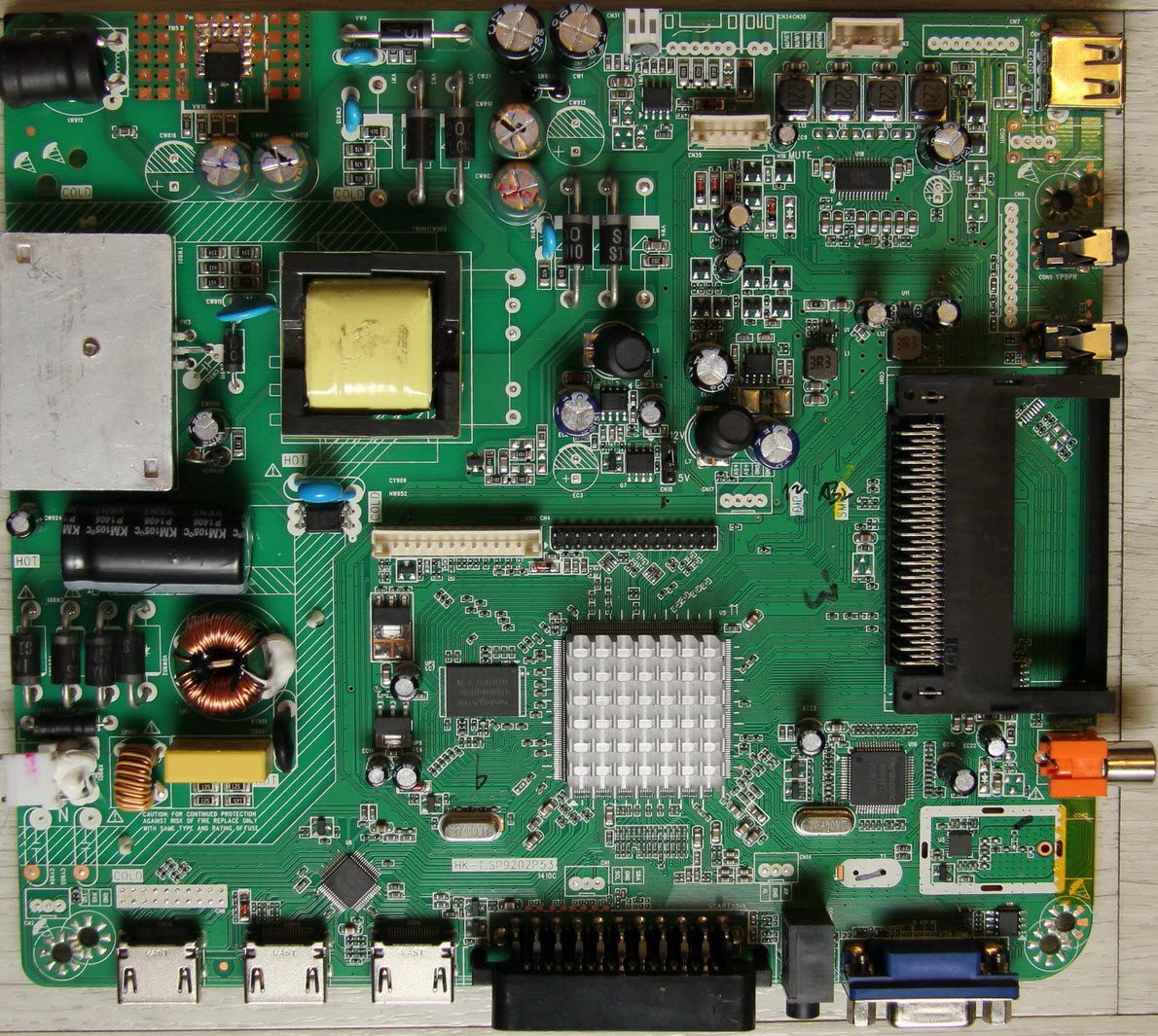

Внешний вид MainBoard HK-T.SP9202P53 показан на рисунке ниже:

Основные особенности устройства SUPRA STV-LC32T400WL:

Установлена матрица (LED-панель) HV320WX2-206.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой HK-T.SP9202P53, управляется ШИМ-контроллером OB3350CP. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа N-FET TO-220F.
MainBoard — основная плата (материнская плата) представляет собой модуль HK-T.SP9202P53, с применением микросхем Flash 25Q32 и других.
Тюнер NoName обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : BOE
Model : HV320WX2-206
Type : a-Si TFT-LCD, CELL
Diagonal size : 31.5 inch
Resolution : 1366×768, WXGA
Display Mode : AFFS, Normally Black, Transmissive
Active Area : 697.685×392.256 mm
Surface : Antiglare (Haze 10%), Hard coating (3H)
Glass Depth : 0.50+0.50 mm
Transmissivity : 6.6% (with Polarizer)
Contrast Ratio : 1200:1
Display Colors : 16.7M (8-bit)
Response Time : 8 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

Ремонт телевизора HARPER 40F0550T

LED driver (backlight): integrated into MainBoard

Power Supply (PSU): integrated into MainBoard

IC MainBoard: SPI Flash 25Q32

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

— Телевизор HARPER 40F0550T не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.

В таких случаях неисправным может оказаться основной источник питания — преобразователь AC/DC напряжения сети, который совмещён с платой MainBoard HK-T.SP9202P53. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

— Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

— Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы HK-T.SP9202P53 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы SPI Flash 25Q32. Неисправности чипов BGA обычно легко выявить методом прогрева.

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера Noname. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора HARPER 40F0550T без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!

Ограничение тока драйвера. HK-T.SP9202P53, OB3350. Общие рекомендации

Чтобы уменьшить ток подсветки в LED-драйверах с популярным контроллером OB3350CP (OB3350), следует пропорционально увеличить общее сопротивление измерительных низкоомных резисторов от вывода 5 (FB) на корпус. К этой точке подключаются катоды светодиодных планок (LED-) и через резисторы проходит весь ток подсветки, поэтому напряжение обратной связи на этих резисторах обратно-пропорционально току в светодиодах.
Часто хватает набора штатных резисторов, соединённых параллельно в этой цепи. Можно удалить один или два из них, а для более точной регулировки тока можно менять номиналы.

Документ PDF от производителя OB3350 прилагается.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard HK-T.SP9202P53 показан на рисунке ниже:

Основные особенности устройства HARPER 40F0550T:

Установлена матрица (LED-панель) V390HJ5-XCPE1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) V390HJ5-XCPE1.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой HK-T.SP9202P53, управляется ШИМ-контроллером OB3350CP.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа TO-220.
MainBoard — основная плата (материнская плата) представляет собой модуль HK-T.SP9202P53, с применением микросхем SPI Flash 25Q32 и других.
Тюнер Noname обеспечивает приём телевизионных программ и настройку на каналы.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

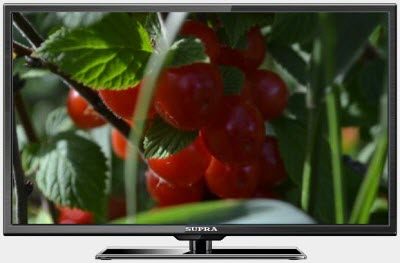

Ремонт телевизора SUPRA STV-LC42T400FL

Диагональ экрана: 42″ (107 см)
Формат экрана: 16:9
Разрешение: 1920×1080
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Яркость: 300 кд/м2
Контрастность динамическая: 100000:1
Угол обзора: 178°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2×8 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, VGA, HDMI x3, USB
Вес телевизора: 11 кг
Размеры: C подставкой 973x640x230 мм
Без подставки 973x588x95 мм

LED backlight: 303XK420031

LED driver (backlight): integrated into PSU

Power Supply (PSU): integrated into MainBoard

IC MainBoard: SPI Flash 25Q32

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

— SUPRA STV-LC42T400FL не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

В подобных случаях часто неисправным оказывается преобразователь AC/DC напряжения сети, который совмещён с основной платой HK-T.SP9202P53. Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры , при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

— Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы HK-T.SP9202P53 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов — SPI Flash 25Q32 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SUPRA STV-LC42T400FL без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!

Доработка после ремонта подсветки. OB3350CP. Информация от мастера.

В панели 4 светодиодные планки XK42D12-ZC- 14F-01 по 12 светодиодов 3V 3528 CUW JHSP 1,5W 350 mA 131-140LM 20000K.

Уменьшить ток подсветки с 260 mA до 145 mA — удалил резистор 1.2 Ohm в датчике тока LED-драйвера на плате HK-T.SP9202P53.

Ограничение тока драйвера. HK-T.SP9202P53, OB3350. Общие рекомендации

Чтобы уменьшить ток подсветки в LED-драйверах с популярным контроллером OB3350CP (OB3350), следует пропорционально увеличить общее сопротивление измерительных низкоомных резисторов от вывода 5 (FB) на корпус. К этой точке подключаются катоды светодиодных планок (LED-) и через резисторы проходит весь ток подсветки, поэтому напряжение обратной связи на этих резисторах обратно-пропорционально току в светодиодах.
Часто хватает набора штатных резисторов, соединённых параллельно в этой цепи. Можно удалить один или два из них, а для более точной регулировки тока можно менять номиналы.

Документ PDF от производителя OB3350 прилагается.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard HK-T.SP9202P53 показан на рисунке ниже:

Основные особенности устройства SUPRA STV-LC42T400FL:

Установлена матрица (LED-панель) V420HJ-P01 Rev.C2.
В управлении матрицей используется Тайминг-Контроллер (T-CON) V420HJ2-XR01.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OB3350CP.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа TO-220.
MainBoard — основная плата (материнская плата) представляет собой модуль HK-T.SP9202P53, с применением микросхем SPI Flash 25Q32 и других.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник
