Hyundai tucson 2008 года схема предохранителей

Хендай Туксон 1 — предохранители и реле

Hyundai Tucson 1 го поколения (Хендай Туссан) так же известен под названием Hyundai ix35. Выпускался в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. За этот период модель обновляли несколько раз. В нашем материале Вы найдёте описание предохранителей и реле Хендай Туксон 1 го поколения со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Количество элементов в Ваших блоках Хендай Туссан может отличаться от представленного. Сверяйте информацию со своими схемами на обратной стороне защитной крышки.

Не то поколение? Изучите описание для 2 поколения либо 3-го.

Блоки в салоне

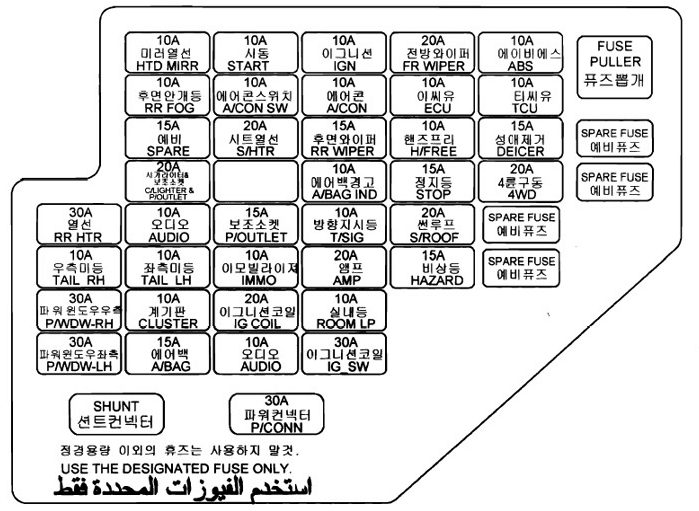

Блок предохранителей

Он находится в левом торце приборной панели, за защитной крышкой.

Назначение предохранителей

p, blockquote 11,0,0,0,0 —>

IG-SW 30А Выключатель зажигания
ROOM LP 10А Плафон освещения салона, блок управления кондиционером, цифровые часы, ЕТАСМ/ТАСМ), сигнализатор о не вынутом ключе зажигания
AMP 20А Аудиосистема
T/SIG 10А Выключатель аварийной сигнализации, система автоматического включения наружного освещения и датчик освещенности, переключатель диапазонов АКП
A/BAG IND 10А Комбинация приборов
RR WIPER 15А Реле защиты
A/CON 10А Блок управления люком крыши, блок управления кондиционером, реле вентилятора климатической установки. ЕТАСМ/TАСМ
IGN 10А Реле обогрева РТС, реле обогрева топливного фильтра, блок управления светом дневного движения, реле включения фар
HAZARD 10А Выключатель аварийной сигнализации, реле-прерыватель аварийной сигнализации, блок управления иммобилайзером (автомобили с бензиновым двигателем 2,7 л)
S/ROOF 20А Электропривод люка крыши, реле центрального замка
STOP 15А Выключатель стоп-сигнала, блок управление складыванием наружных зеркал
H/FREE 10А Не используется
ECU 10А Регулятор скорости движения, лампа стоп-сигнала, противо пробуксовочная система, система стабилизации траектории, блок управления полным приводом колес, блок управления двигателем, блок управления двигателем и трансмиссией, блок управления трансмиссией, датчик скорости движения автомобиля
FF WIPER 20А Электродвигатель очистителя ветрового стекла, переключатель наружного освещения и указателей поворота
4WD 20А Блок управления полным приводом колес
DEICER 15А Элемент обогрева ветрового стекла
TCU 10А Блок управления трансмиссией (автомобили с бензиновым двигателем 2,7 л и дизельным двигателем)
ABS 10А Датчик ускорения, система стабилизации траектории (ESP), АБС
P/WDW -LH 30А Электро двигатели стекло подъемников левых дверей
PWDW -RH 30А Электро двигатели стекло подъемников правых дверей
TAIL RH 10А Правый задний фонарь, лампа освещения вещевого ящика
RR HTR 30А Элемент обогрева заднего стекла
A/BAG 15А Блок управления подушками безопасности
CLUSTER 10А Комбинация приборов, ЕТАСМ/ТАСМ
TAIL LH 10А Левая фара, левый задний фонарь, фонарь освещения номерного знака
AUDIO 10А Цифровые часы, аудиосистема, блок управления складыванием наружных зеркал заднего вида, электроприводы регулировки наружных зеркал и выключатель складывания зеркал
C/ LIGHTER и P/ OUTLET 20А Прикуриватель
SPARE 15А Запасной предохранитель
RR FOG 10А Задний противотуманный свет
HTD MIRR 10А Левое и правое наружные зеркала с электроприводом, электроприводы складывания зеркал. Выключатель обогрева заднего стекла
AUDIO 10А Аудиосистема
IG COIL 20А Катушка зажигания (автомобили с бензиновым двигателем 2,7 л)
IMMO 10А Блок управления иммобилайзером (автомобили с бензиновым двигателем 2,7 л)
P/ OUTLET 15А Задняя 12-вольтовая розетка
S/HTR 20А Элементы обогрева сидений
A/CON SW 10А Блок управления кондиционером (кондиционер с ручным управлением)
START 10А Реле охранной сигнализации, переключатель диапазонов АКП, выключатель блокировки зажигания

За прикуриватель либо дополнительные розетки отвечают предохранители обозначенные как C/LIGHTER либо P/OUTLET.

Блок с реле

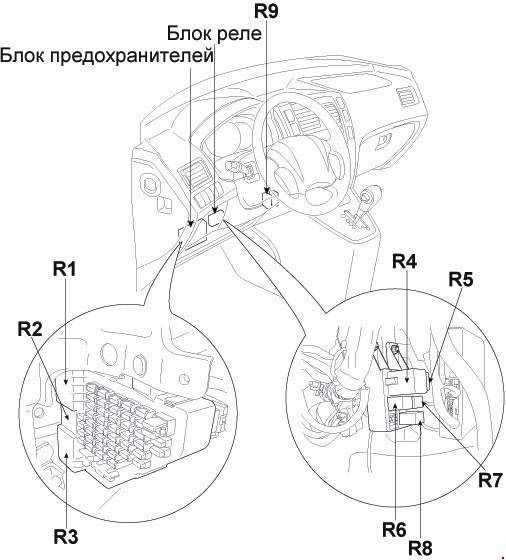

Схема расположения реле в салоне

p, blockquote 15,0,0,0,0 —>

  • R1 Реле обогрева заднего стекла
  • R2 Реле задних фонарей
  • R3 Реле стеклоподъемников
  • R4 Реле указателей поворота
  • R5 Реле аварийной сигнализации
  • R6 Реле задних противотуманных фар
  • R7 Реле сигнализации
  • R8 Реле обогрева лобового стекла
  • R9 Реле центрального замка

Блоки под капотом

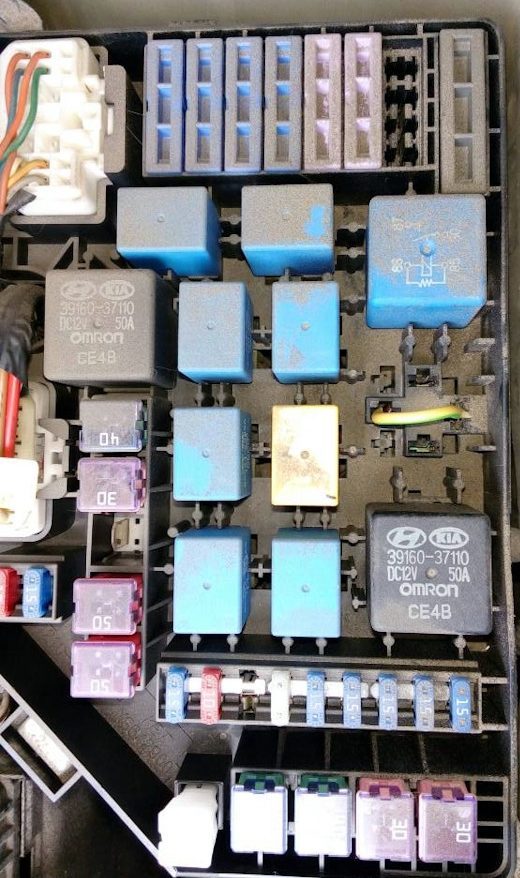

Главный блок

Находится с в левой части подкапотного пространства, рядом с аккумулятором.

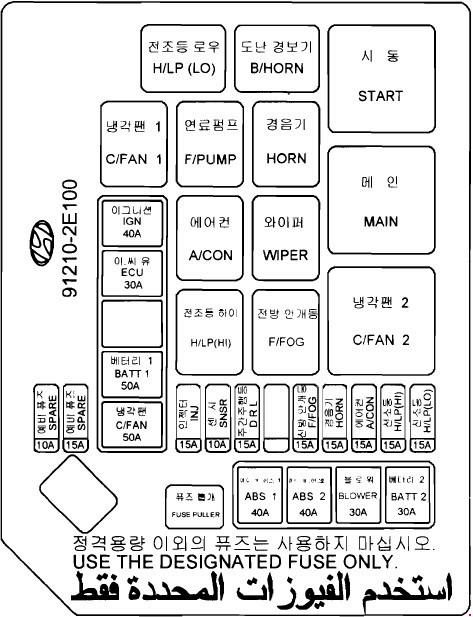

Схема

Описание предохранителей

p, blockquote 19,0,0,0,0 —>

IGN 30А Реле стартера, выключатель зажигания
ECU 30А Блок управления двигателем, топливный насос, кондиционер, генератор, блок управления АКП
ВАТТ #1 50А Выключатель зажигания, 12- вольтовая розетка в салоне
C/FAN 50А Электро вентилятор системы охлаждения двигателя
ABS #1 30А АБС, система стабилизации траектории (ESP)
ABS #1 40А АБС, система стабилизации траектории ESP
BLOWER 30А Вентилятор климатической установки
ВАТТ #2 30А Выключатель зажигания, 12- вольтовая розетка в салоне
INJ 15А Форсунки
SNSR 10А Электро вентилятор системы охлаждения двигателя, выключатель стоп-сигнала, кислородный датчик, блок управления двигателем блок управления двигателем и трансмиссией
DRL 15А Свет дневного движения
F/FOG 15А Противотуманные фары
HORN 15А Звуковой сигнал
A/CON 15А Кондиционер
H/LP(HI) 15А Фары (дальний свет)
H/LP(LOW) 15А Фары (ближний свет)

Расшифровка реле

p, blockquote 20,0,0,1,0 —>

START Реле стартера
MAIN Главное реле
C/FAN #2 Реле вентилятора системы охлаждения (низкая скорость)
B/HORN Реле сирены (сигнализация)
HORN Реле звукового сигнала
WIPER Реле стеклоочистителя
F/FOG Реле передних противотуманных фар
H/LP (LO) Реле ближнего света фар
F/PUMP Реле топливного насоса
A/CON Реле кондиционера
H/LP (HI) Реле дальнего света фар
C/FAN #1 Реле вентилятора системы охлаждения (высокая скорость)

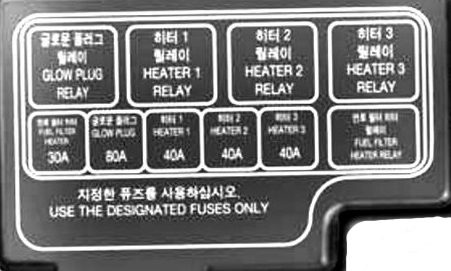

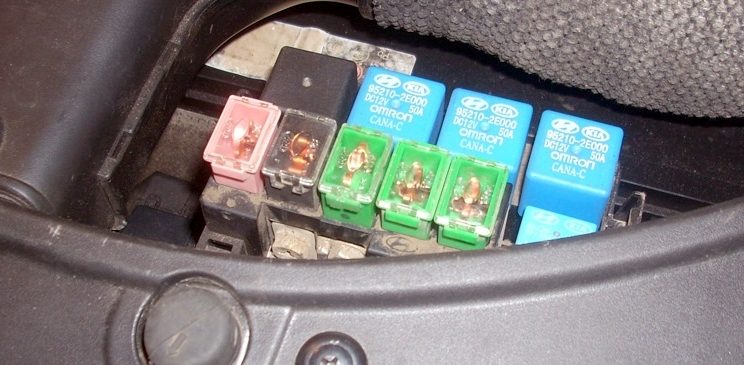

Дополнительный блок

Устанавливается в моделях с дизельным двигателем.

p, blockquote 25,0,0,0,0 —>

GLOW PLUG RELAY Реле свечи пред пускового подогрева
HEATER1 RELAY Реле 1 нагревателя с положительным температурным коэффициентом
HEATER2 RELAY Реле 2 нагревателя с положительным температурным коэффициентом
HEATER3 RELAY Реле 3 нагревателя с положительным температурным коэффициентом
FUEL FILTER HEATER RELAY Реле нагревателя топливного фильтра
FUEL FILTER HEATER 30А Нагреватель топливного фильтра
GLOW PLUG 80А Свеча пред пускового подогрева
HEATER1 40А Нагреватель 1 с положительным температурным коэффициентом
HEATER2 40А Нагреватель 2 с положительным температурным коэффициентом
HEATER3 40А Нагреватель 3 с положительным температурным коэффициентом

p, blockquote 26,0,0,0,0 —> p, blockquote 27,0,0,0,1 —>

Источник

Блок предохранителей и реле Hyundai Tucson

Рассмотрены автомобили 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

Где находятся предохранители и реле.

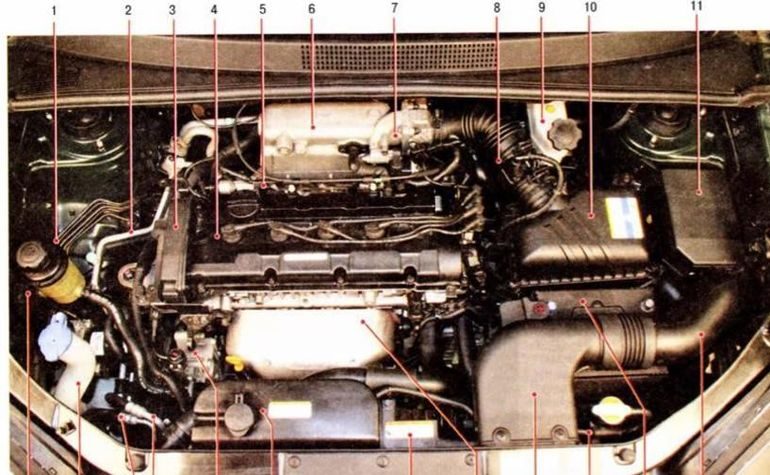

В моторном отсеке на картинке цифра — 11.

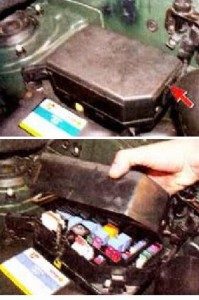

Для доступа к элементам монтажного блока отожмите фиксаторы и снимите крышку блока.

На внутренней стороне крышки нанесена схема расположения предохранителей и реле.

В специальных разъемах монтажного блока расположены запасные предохранители и пинцет.

Таблица. Назначение реле, предохранителей и плавких вставок.

Расшифровка предохранителя реле

Замок зажигания, предохранители монтажного блока в салоне

Вентилятор кондиционера или отопителя

Система повышения курсовой устойчивости ESP, система ABS

Система повышения курсовой устойчивости ESP, система ABS

Электровентипятор системы охлаждения двигателя (только для двигателя 2,7 л)

Замок зажигания, предохранители монтажного блока в салоне

Электровентипятор системы охлаждения двигателя (только для двига­теля 2,0 л)

Блок управления двигателем, топливный насос, кондиционер, генера­тор, автоматическая коробка передач

Реле стартера, замок зажигания

Электровентилятор системы охлаждения двигателя, стоп-сигналы, датчики концентрации кислорода, блоки управления двигателем и ко­робкой передач, иммобилмзатор

Звуковые сигналы, сирена противоугонной сигнализации

Реле системы управления двигателем

Реле элекгроеентлятора системы охлаждения (малая скорость вра­щения)

Реле сирены противоугонной сигнализации

Реле очистителя ветрового стекла

Репе передних противотуманных фар

Реле электровентилятора системы охлаждения (высокая скорость вращения)

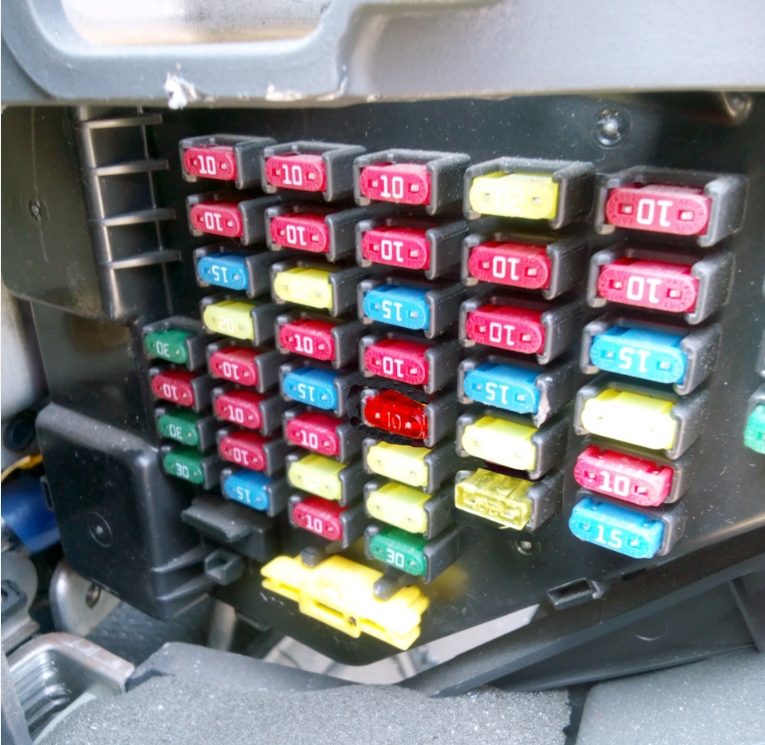

Монтажный блок предохранителей в салоне хендай туссан.

Расположен в левом торце панели приборов.

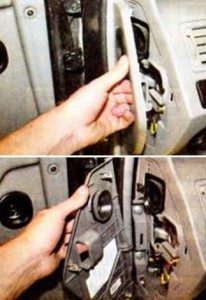

Для доступа к предохранителям откройте полнлстью дверь. возьмитесь пальцем за специальное отверстие и преодолевая усилие снимите крышку.

Для извлечения предохранителей используем пинцет, расположенный в блоке под капотом.

Реле в салоне несъемны. Для замены меняем корпус блока.

Источник

Блок предохранителей и реле Хендай Туссан

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Хендай Туссан имеется два места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Блок предохранителей и реле в подкапотном пространстве

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители. Моторный (справа от АКБ). Крышка на защелках. Под крышкой наклейка с обозначением.

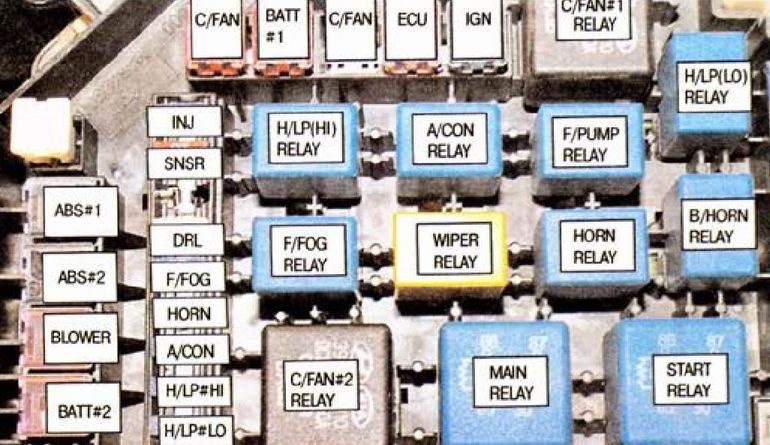

Схема расположения предохранителей в монтажном блоке, который находится под капотом Туссан:

Расшифровка предохранителя реле

Замок зажигания, предохранители монтажного блока в салоне

Вентилятор кондиционера или отопителя

Система повышения курсовой устойчивости ESP, система ABS

Система повышения курсовой устойчивости ESP, система ABS

Электровентипятор системы охлаждения двигателя (только для двигателя 2,7 л)

Замок зажигания, предохранители монтажного блока в салоне

Электровентипятор системы охлаждения двигателя (только для двига­теля 2,0 л)

Блок управления двигателем, топливный насос, кондиционер, генера­тор, автоматическая коробка передач

Реле стартера, замок зажигания

Электровентилятор системы охлаждения двигателя, стоп-сигналы, датчики концентрации кислорода, блоки управления двигателем и ко­робкой передач, иммобилмзатор

Источник
