Универсальный балансировочный холдер от 2 до 6 аккумуляторов 18650 для IMAX B6.

Если занимаетесь электроникой, возможно у вас есть умная зарядка Imax B6 (mini). В комплект не входят балансировочные разъемы и бокс для установки аккумуляторов. Конечно, умельцы начинают их делать своими руками из подручных материалов или готовых купленных запчастей. У кого-то это получается лучше, а у кого-то — нет. В этом посте подробно расскажу, покажу, как сделать.

Для изготовления мне потребовалось:


3. Балансировочные разъемы 2s 3s 4S 5S 6s;

6. Винтовые клеммные колодки 2EDG-5.08-4P + 2EDGV-5.08-4P — 2шт.;

7. Фольгированный стеклотекстолит.

И так, надо изготовить печатную плату

Сделано в программе Sprint Layout, качать тут. Скачать шаблон печатной платы, формат lay6

После травления платы, все собираем и припаиваем.

Ниже на фото разъем подключен на 5 пять банок. Шестой отсек держателя использовать не будем, так как заряжаем 5 АКБ.

Универсальный балансировочный холдер 6 аккумуляторов 18650 IMAX B6.

Схема подключения к балансировочному разъему Imax B6

Не имеет значения какое у вас зарядное, оригинал — не оригинал, все они имеют пять сокетов для балансировки литиевых аккумуляторов до 6 штук. Для подключения к балансировочному сокету, соедините все банки последовательно, затем 1-й провод (красный) разъема идет на плюс сборки, а последний провод на минус сборки, соединения между банками идут на промежуточные провода разъема. На ( + ) первой банки и ( ) последней, необходимо припаять щупы бананы. Ниже приведена схема подключения максимального количества аккумуляторов.

Схема подключения к балансировочному разъему зарядного устройства 6 аккумуляторов.

Правильное подключение к балансировочному разъему аккумуляторов.

На данном примере видим максимальное подключение аккумуляторов, 6 штук. Для подключения пяти, четырех … делаем аналогично, не забываем соблюдать полярность.

Куплено на Aliexpress:
1. Бокс 2×18650; http://got.by/1x51hl
2. Бокс 4×18650; http://got.by/1x51mu
3. Балансировочные разъемы 2s 3s 4S 5S 6s; http://got.by/1x520n
4. Провода AWG18; http://got.by/1x52ji
5. Щупы бананы; http://ali.pub/1×5281
6. Винтовые клеммные колодки 2EDG-5.08-4P + 2EDGV-5.08-4P — 2шт.; http://ali.pub/1×5112
7. Честные аккумуляторы 18650, 2500 мА⋅ч ; http://ali.pub/50fjg2
8. Зарядное устройство IMax B6 mini; http://ali.pub/50fg8y
9. Держатель батареи 18650, клипса: http://ali.pub/29tzhs

Хотите экономить на покупках Aliexpress и других магазинах? Вам сюда: http://got.by/297w8r

Источник

Как делается балансировка аккумулятора ноутбука с помощью iMax b6 mini

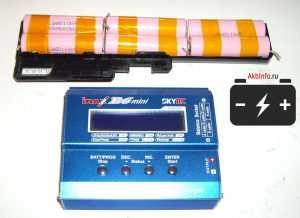

В этой заметке будет рассказано о том, как выполнить балансировку аккумулятора ноутбука с помощью универсального зарядного устройства iMax B6 mini. По этой теме пользователи присылали много вопросов, и ниже будет подробно описан этот процесс.

Что потребуется для балансировки?

Для начала стоит сказать, что универсальное зарядное устройство позволяет делать балансировку аккумуляторных элементов при зарядке, разрядке и на хранении. В чём смысл этой операции? Балансировка позволяет равномерно заряжать или разряжать все банки аккумуляторной батареи. В этом случае кабели от зарядного устройства подключается не только плюс и минус батареи, но и на промежуточные выводы аккумуляторных элементов (балансировочные точки). В результате iMax B6 mini контролирует напряжение каждой банки и обеспечивает их равномерный заряд (разряд).

Необходимы следующие вещи:

  • Универсальное ЗУ iMax B6 mini (или любое другое ЗУ с функцией балансира);
  • Аккумуляторная батарея;
  • Кабель для балансировки.

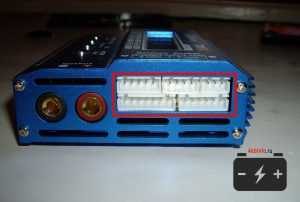

У iMax B6 mini имеется 5 разъёмов для балансировки аккумуляторных батарей с 2, 3, 4, 5, 6 банками (элементами). Их можно видеть на фото ниже.

Разъёмы для балансировки iMax B6 mini

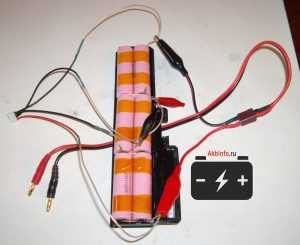

Если быть точным, то у этой батареи 6 банок 18650, но они объёдинены параллельно в 3 пары. Поэтому получается три банки с напряжением по 3,7 вольта и общим 11,1 В. На фото отмечены плюсовой и минусовой вывод батареи, а также балансировочные точки. К ним подключается балансировочный кабель.

У меня был только коннекторы для балансировки 6 банок с семью проводами.

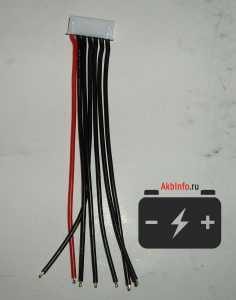

Балансировочный кабель на 6 банок

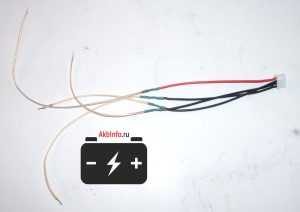

Балансировочный кабель на 3 банки

Балансировка аккумулятора ноутбука

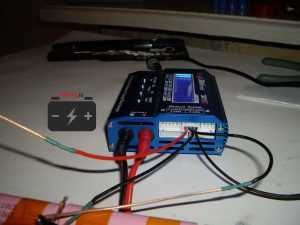

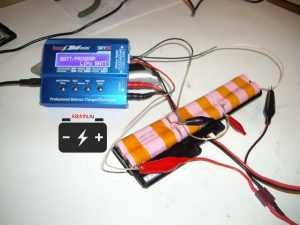

Теперь непосредственно о процессе балансировки. Подключаем выводы от iMax B6 mini к плюсу и минусу аккумулятора ноутбука, а также балансировочные выводы.

  • Включаем зарядное устройство iMax B6 mini в сеть;
  • В главном меню выбираем тип аккумуляторных элементов ноутбука (в нашем случае Li-Ion);
  • Затем выбираем режим балансировки при зарядке (также есть режимы балансировки при разряде и хранении аккумуляторов);
  • Устанавливаем ток и количество банок. Нажимаем Enter (start);
  • Далее будет показано число элементов, определённых устройством, и введенных вами. Ещё раз нажимаем Enter и процесс пошёл.

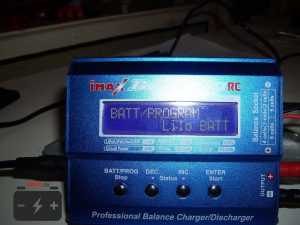

Выбираем тип аккумулятора ноутбука

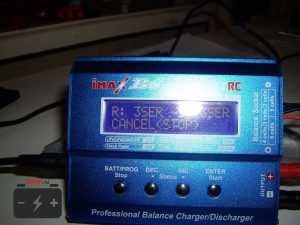

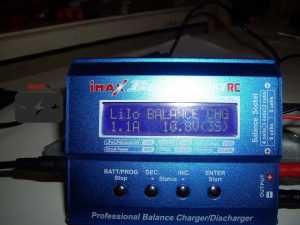

Заходим в режим балансировки и устанавливаем параметры

Ниже представлена видеоверсия статьи на нашем канале Youtube:

Источник

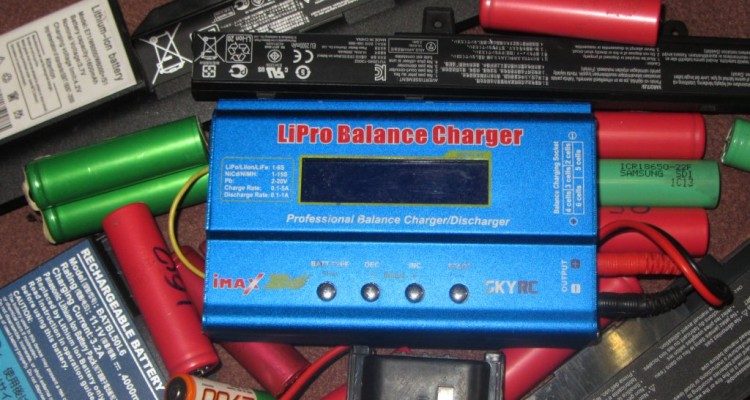

Восстановление аккумуляторов (NiMH LiIon LiPo) с помощью зарядного устройства IMax B6

Часто при использовании современных электронных средств развлечения и связи (мобильных телефонов, планшетов и ноутбуков) возникает необходимость в восстановлении автономности работы устройства, тоесть его аккумуляторной батареи.

Внимание. Все способы восстановления и прочих манипуляций Вы производите на свой страх и риск, соблюдайте технику безопасности и относитесь к данному делу со всей серьезностью. Помните, производители всегда рекомендуют делать замену вышедшего из строя аккумулятора. При проведении манипуляций по зарядке-разрядке следите за температурой аккумулятора, не давайте ему перегреваться. Есть сведения, что перегрев литиевых аккумуляторов может привести к его взрыву. Все нижеизложенное опробовано лично мной методом проб и ошибок.

Перед началом восстановления аккумулятора внимательно осмотрите его на предмет вытекания электролита, вздутия, коррозии, повреждения или других дефектов. Если что-либо из этого обнаружено обязательно произведите замену.

Восстановление никелевых NiMH аккумуляторов с помощью IMax B6.

Для данных аккумуляторов алгоритм восстановления самый простой ­­– это «циклирование». Необходимо сделать несколько циклов разряда-заряда. При заряде выбираем минимальный ток 0.1А, при разряде оптимальный (обычно близкий к максимальному). Обычно хватает 3 циклов, но Imax B6 позволяет их сделать аж 5. Данный процесс занимает ОЧЕНЬ много времени, в зависимости от емкости аккумулятора может занимать до суток на 1 цикл, так что запаситесь терпением.

В процессе циклирования никелевых аккумуляторов нужно обратить внимание на количество принимаемых mAh (миллиампер часов), если от цикла к циклу их максимальное количество не увеличивается, то аккумулятор можно отправлять в утиль.

Пример: Берем старую NiMH аккумуляторную батарею KNB-29N от переносной радиостанции емкостью 1500mAh и напряжением 7.2V , которую штатное зарядное устройство заряжает очень быстро. Полученного при этом заряда не хватает даже для включения радиостанции.

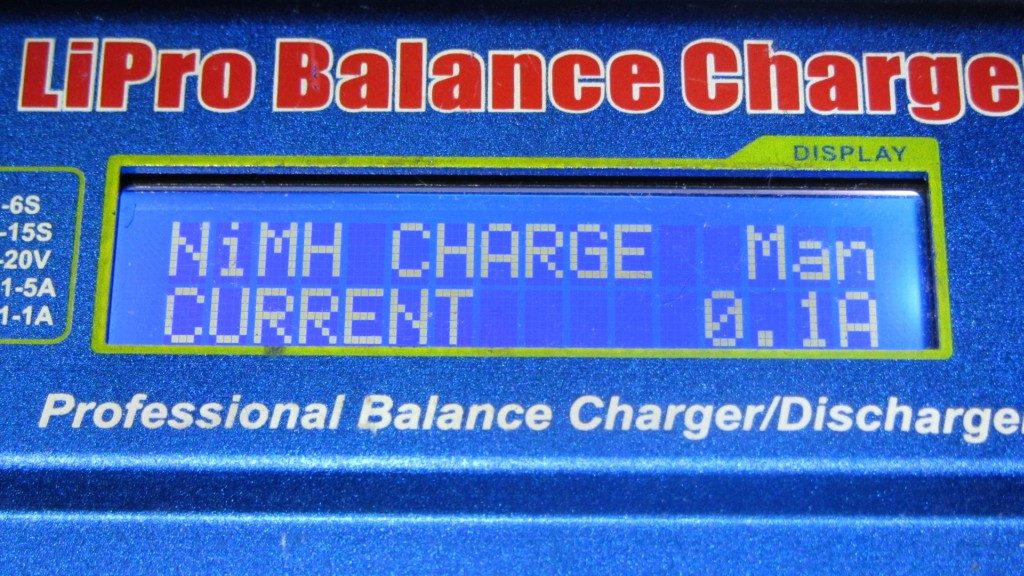

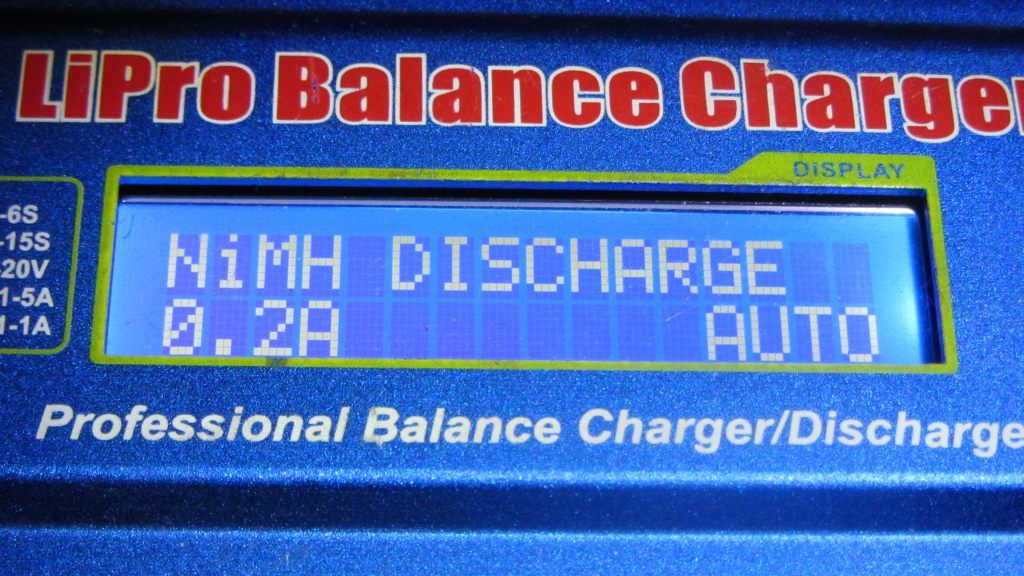

  • Подключаем к АКБ к Imax B6, настраиваем ток заряда 0.1A ”NiMH CHARGE Man CURRENT 0.1A”

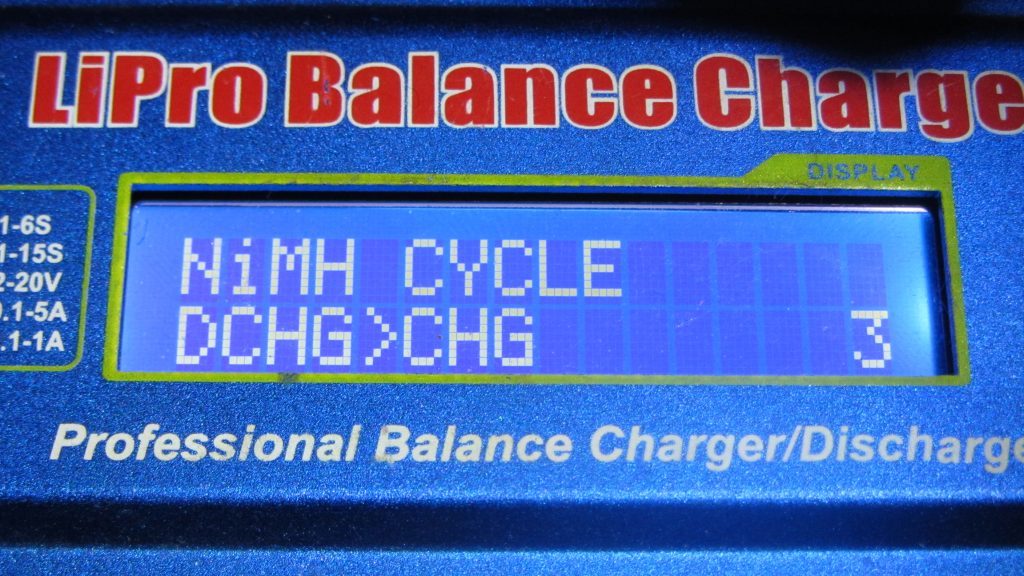

  • Выбираем и настраиваем режим “циклирования” – “NiMH CYCLE DCHG>CHG 3″ (режим циклирования, разряд-заряд, количество циклов 3).

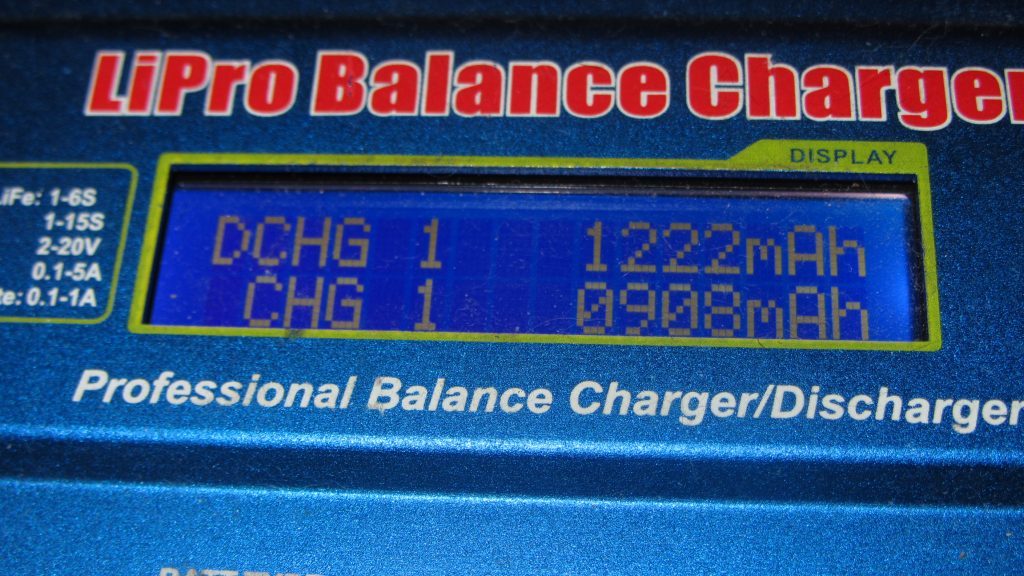

После проведения всех процедур АКБ была восстановлена до состояние 1222 mAh с учетом что паспортная емкость новой не намного больше (1500mAh). На фото показан только последний цикл, приходилось выключать Imax B6 поскольку оставлять без присмотра заряжающееся аккумуляторы категорически не советую, времени заняло около двух суток.

Восстановление литий-ионных LiIon аккумуляторов 18650 с помощью IMax B6.

Для возвращения к жизни данного типа аккумуляторов подключаем его к Imax’у выбираем режим зарядки для 1 элемента, тип LiIon, ток заряда 0,5A.

  • Если у Вас появилось сообщение «Connection Error» (ошибка подключения), вероятнее всего сработал защитный газовый клапан в верхнем колпачке элемента. Причиной этого является нарушение режима зарядки-разрядки, как следствие перегрев и срабатывание клапана. Для возвращения его в рабочее положение необходимо снять бумажное (пластиковое) кольцо вокруг положительного электрода аккумулятора 18650 и тоненьким шилом или часовой отверткой через технологические отверстия со всех сторон его придавить. После этого перейдите к следующему шагу.
  • Если Imax B6 выдает сообщение «Low power voltage» (низкое напряжение), необходимо «толкнуть» аккумулятор, для этого переходим в режим заряда никелевых батарей, и начинаем заряжать током в 0.1A до тех пор, пока подаваемое напряжение на аккумулятор не вырастит до минимальных 3-3.1V. Затем опять переходим в режим заряда литий-ионных (LiIon) аккумуляторов и заряжаем как обычно. Так же, если подаваемое напряжение выросло примерно до 1.5V и заряжается дальше примерно в диапазоне 1.3-1.6V и не хочет дальше расти, попробуйте начать цикл зарядки в режиме никеля еще разок. Внимание. Если при заряде в режиме NiMH Ваш 18650 начинает сильно греться или на протяжении более 30 минут не набрал более 3х Вольт, срочно отключайте данный аккумулятор и отправляйте его в утиль.

Восстановление литиевых LiIon LiPo аккумуляторов планшетов с помощью Imax B6.

Под восстановлением будем понимать «толчок» аккумулятора. Все планшетные АКБ оснащены контроллерами питания предназначенными для защиты батареи от перезаряда или же «глубокой разрядки». Если всё же аккумулятор был разряжен ниже минимума, контроллер уходит в защиту и подача на его клеммы тока ни к чему не приведет. Для пуска батарейки нам необходимо подать напрямую на аккумулятор минимальный ток 0,1A в режиме заряда никелевых АКБ, довести таким образом напряжение до чуть более 3V и тогда начать заряжать как обычно в режиме LiIon или LiPo.

Восстановление LiIon аккумуляторов ноутбуков с помощью IMax B6

Внимание. Данный способ далеко не всегда срабатывает и подходит далеко не для всех АКБ, но имеет право на существование. Опять же оговорюсь, способ описывает как «толкнуть» батарею ноутбука, которая ушла в защиту из-за сильного разряда. Пробовал этот способ на старых «ацерах» «фуджиках» и «самсунгах», то часто срабатывало, на «HP» нет. Потребуется вскрыть пациента как можно аккуратнее, что бы ничего не повредить и потом можно было всё собрать назад. После вскрытия промерять напряжение на всех банках или парах (в зависимости от конструкции). Если напряжение на всех банках или парах примерно одинаковое плюс-минус 0,2 вольта, можно смело на всю сборку подать маленький ток в режиме заряда NiMH пока вольтаж на всей сборке не вырастет до минимально допустимого для заряда LiIon и перейдя в этот режим зарядить еще на пару десятков процентов, что бы контроллер АКБ ноутбука гарантировано «разрешил» штатную зарядку. Затем подключаем к ноутбуку и радуемся ожившей батарейке (если повезет). Многие контроллеры аккумуляторных батарей ноутбуков после ухода в защиту необходимо прошивать программатором, но это совсем другая история.

Источник
