Сварочный полуавтомат Сварог Real Smart MIG 200: универсальный вариант для профессиональной MIG, MAG, MMA, TIG-сварки

Небольшой обзор многофункциональной модели сварочного автомата Сварог REAL SMART MIG 200 Black (N2A5) — достаточно недорогого аппарата профессионального уровня для работ в среде защитных газов Версия «Black» продается комплектом (горелки, маска и т.д.) для работы «из коробки». Подойдет для сварки в защитной углекислотной среде или сварочной смеси, для аргонодуговой сварки неплавящимся электродом, а также для сварки обычными электродами. Фактически, это устройство «все-в-одном», которое позволяет настроить широкий набор функций под конкретную задачу.

Инверторный сварочный аппарат REAL SMART MIG 200 (N2A5) предназначен для полуавтоматической сварки в среде защитных газов (MIG/MAG), сварки порошковой проволокой (FCAW), ручной дуговой сварки покрытым электродом (ММА), а также
аргонодуговой сварки неплавящимся электродом (TIG). С таким аппаратом можно смело варить низко и высокоуглеродистые стали и сплавы, нержавеющие стали, а также алюминий, титан, медь, бронзу, латунь и их сплавы. Для режима ММА сварки предусмотрены регулировка тока и напряжения дуги, форсаж, отключаемый VRD, функция антиприлипания, горячий старт. Для режима MIG сварки предусмотрены регулировка тока, продувка газом, режим сварки 2Т/4Т, дожиг, а также холостая подача проволоки.

Характеристики:
Бренд: Сварог
Модель: REAL SMART MIG 200 Black ( N2A5)
Тип: сварочный полуавтоматически аппарат
Вид сварки: MIG/MAG/MMA/TIG
Мощность: до 7кВт
Cварочный ток: 30. 200 А
Подача проволоки: встроенный механизм
Катушки: стандартные до 5кг
Диаметр сварочной проволоки: от 0,6 до 1.0 мм

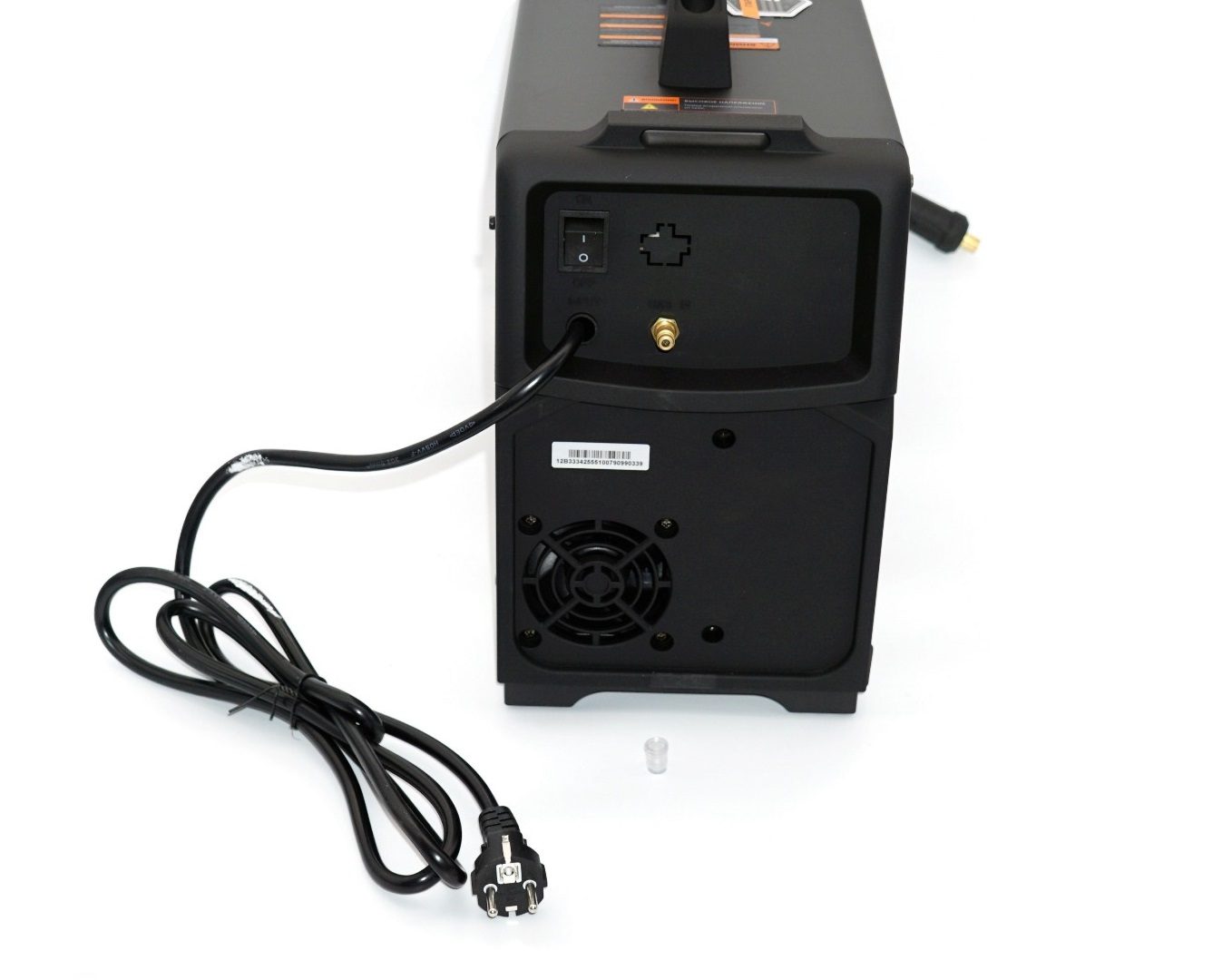

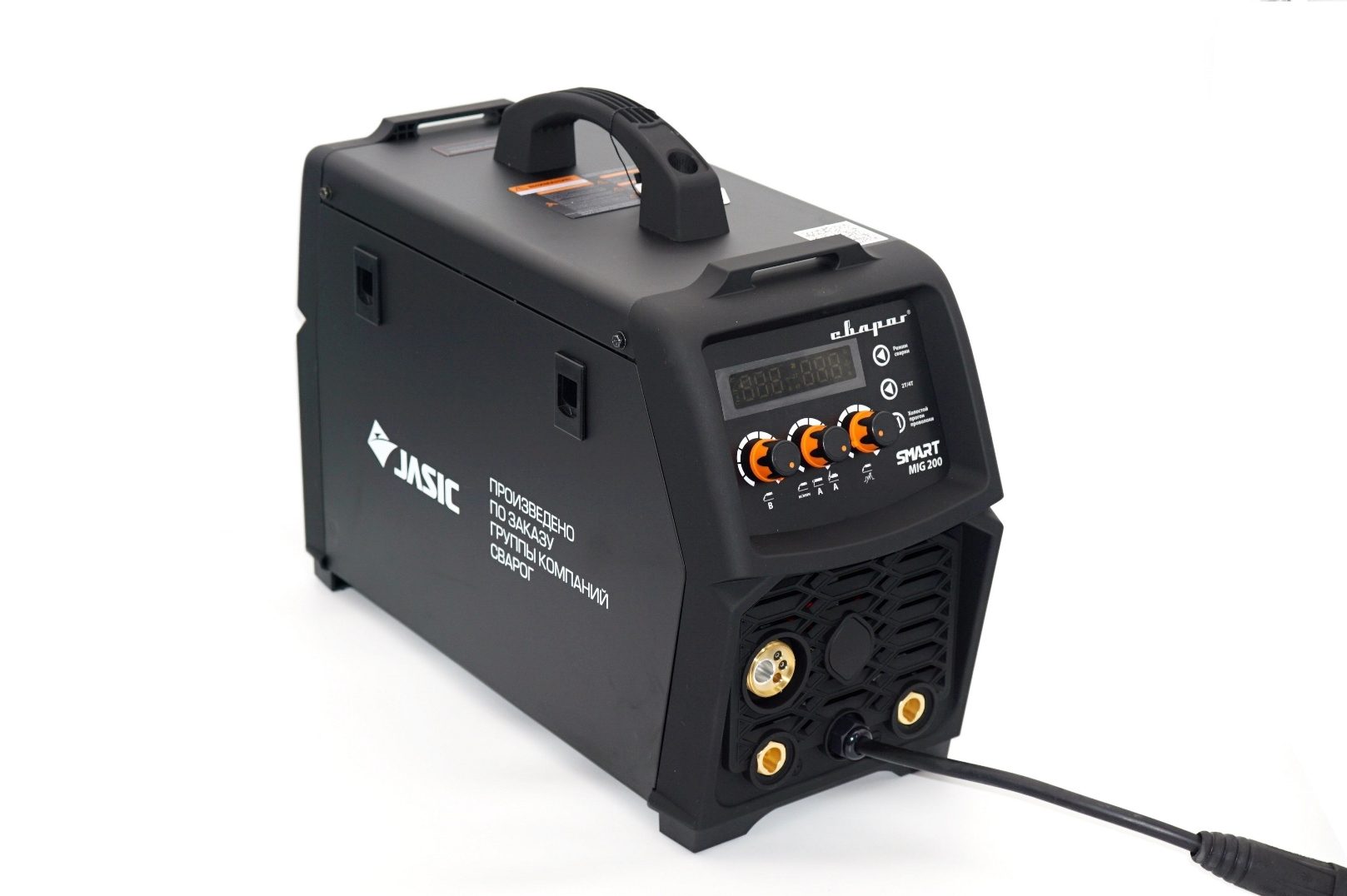

Шнур питания длиной 1,8 метра, не съемный. На тыльной стороне расположен фитинг для подачи защитного газа (углекислота, аргон или сварочная смесь). Также рядом распложен выключатель и вентилятор внутреннего объема. На верхней части корпуса расположена ручка для переноски.

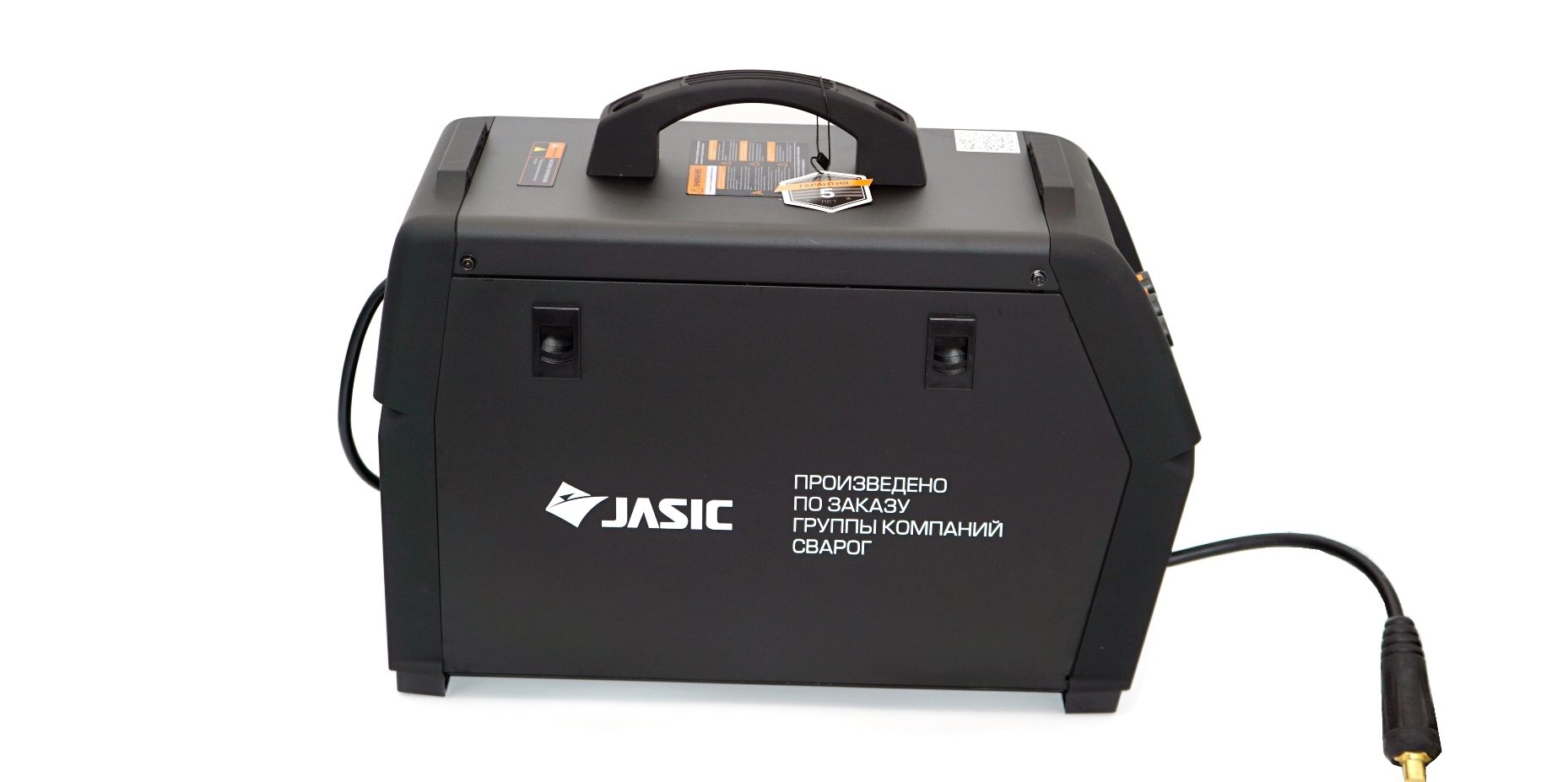

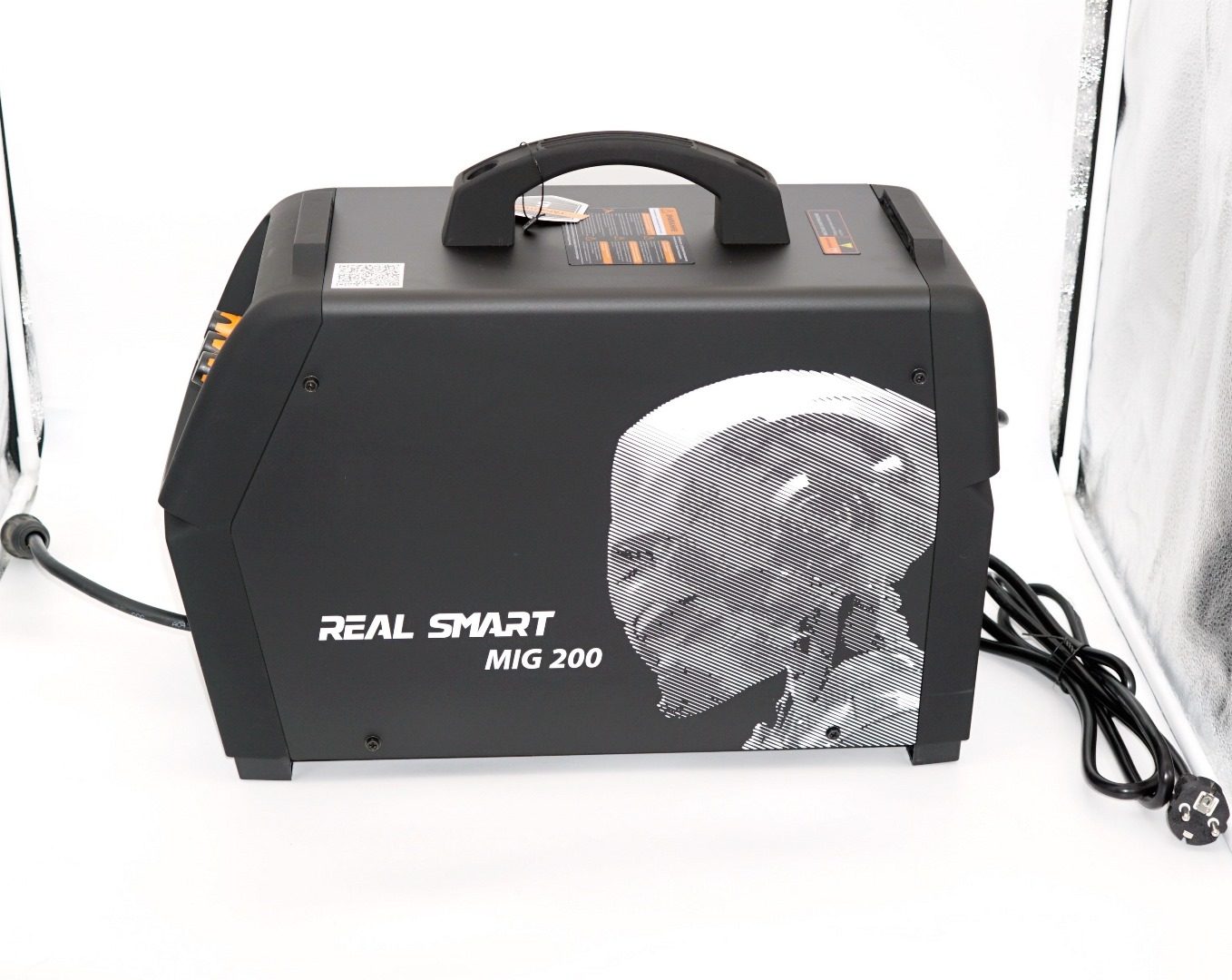

Обратите внимание на маркировку, нанесенную на боковой крышке. «JASIC» — означает, что данный аппарат изготовлен для профессионалов. На мой взгляд, это один из вариантов профессиональной модели JASIC MIG 200, несколько улучшенный в плане эргономики и удобства.

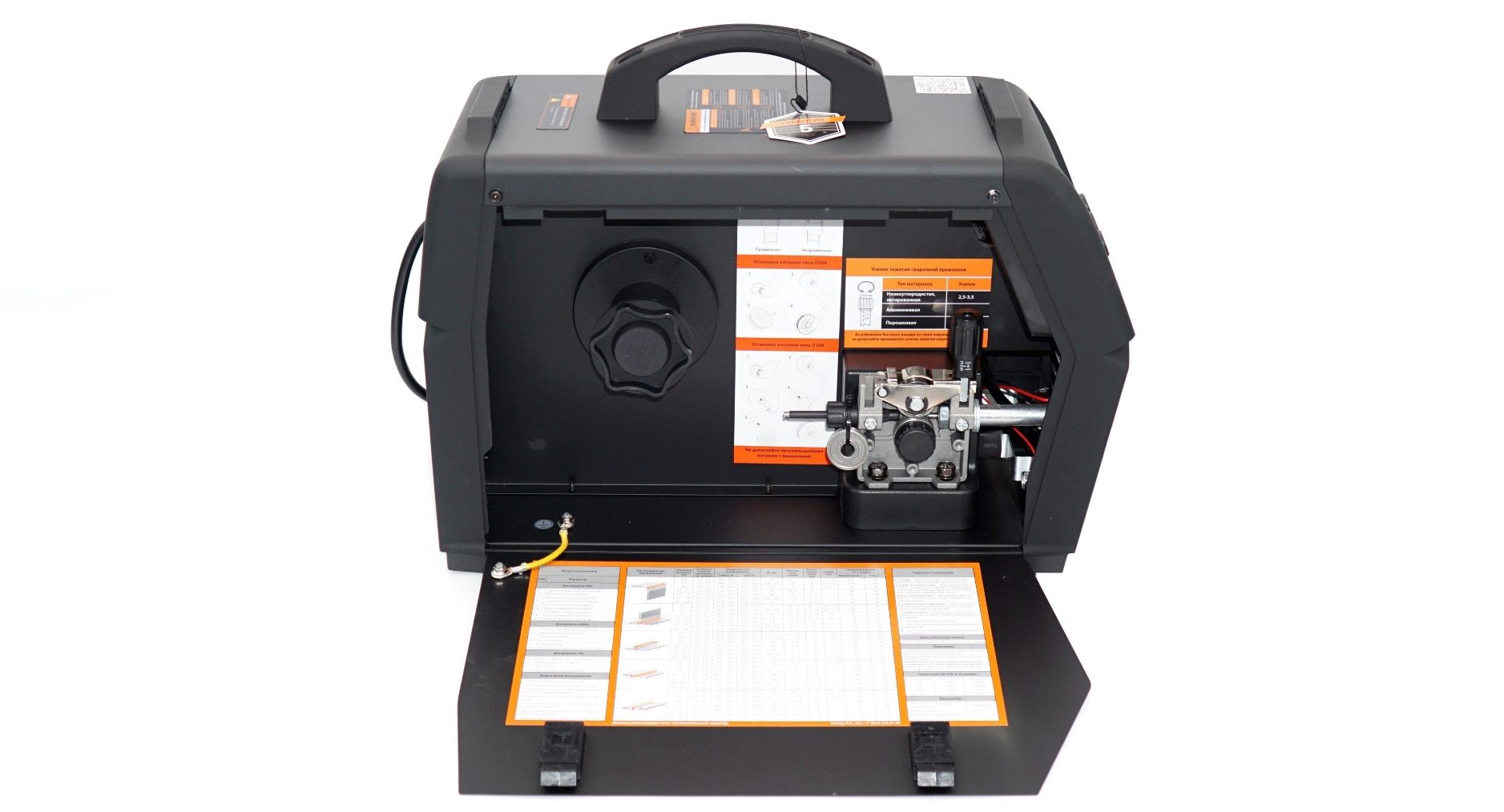

Внутри под крышкой расположена ось для установки катушки с проволокой. Можно использовать катушки весом 0,5, 1 и 5 кг. Расходные материалы стандартные, не дефицитные. Есть даже проволоки для сварки нержавеющих сталей, алюминиевые проволоки, а также самозащищаемая проволока для сварки без газа.

На крышке приводится достаточно подробная таблица с описанием типов сварки, требованиям к расходным материалам и необходимым режимам сварки. Весьма и весьма полезно, особенно если у вас нет необходимого опыта.

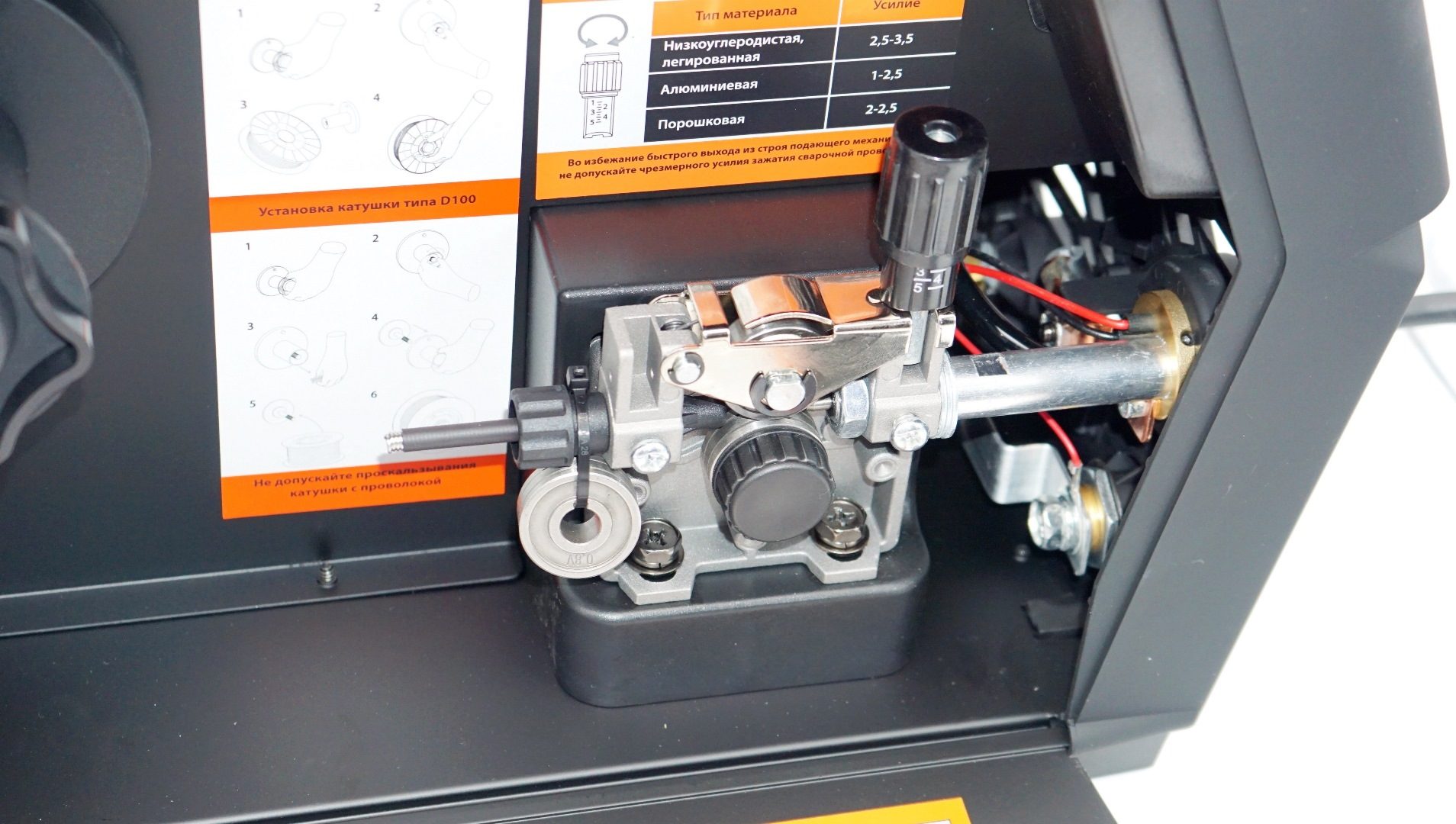

Механизм подачи проволоки встроен в корпус, полностью металлический. Сильная пружина обеспечивает прижим проволоки для протяжки в горелку. В комплекте имеется сменный ролик для другого диаметра проволоки. Под диаметр проволоки нужно также подбирать и сопла в горелке. По умолчанию установлено для 0,8 мм.

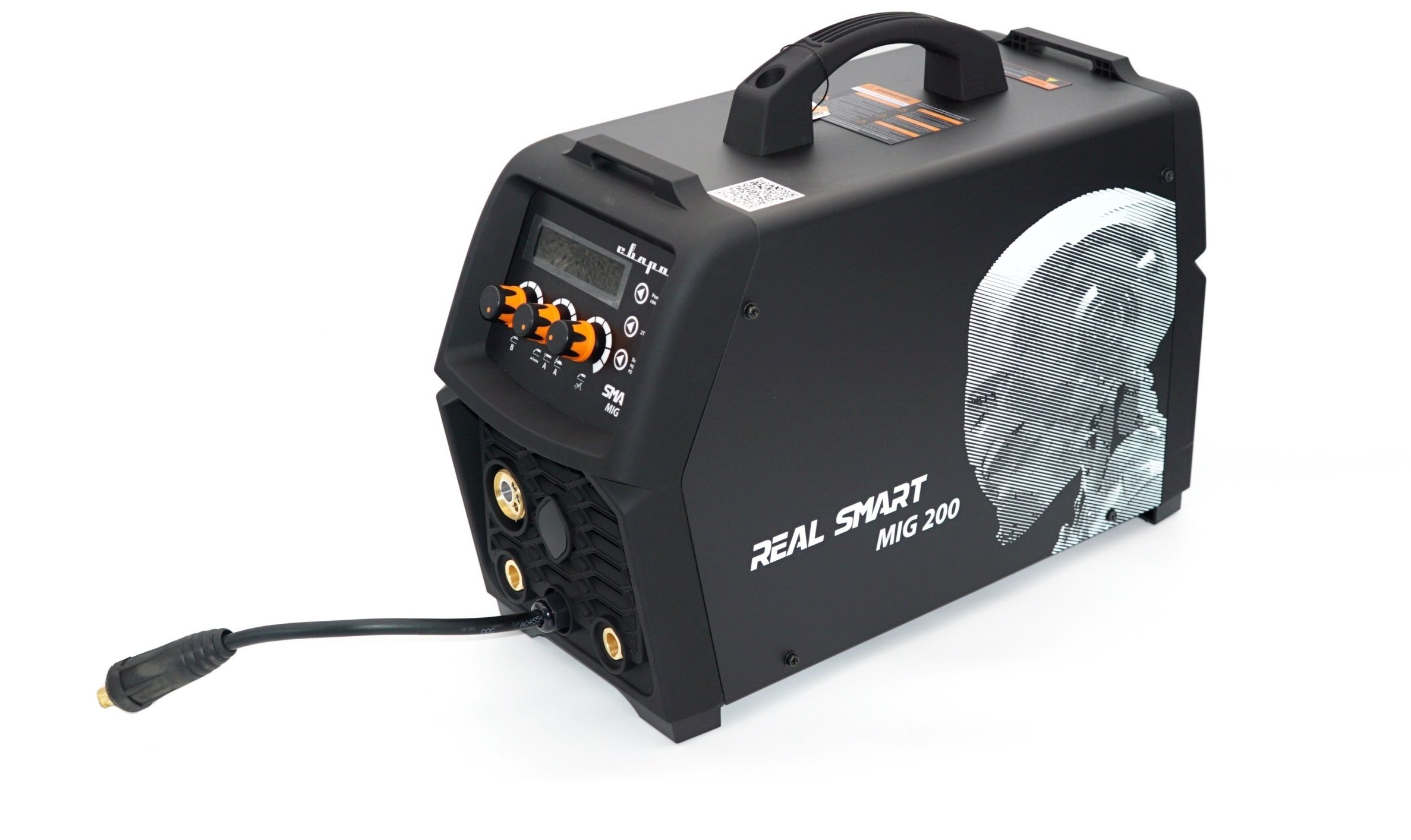

В отличие от младшей модели REAL MIG 200 (N24002N), в обозреваемой REAL SMART MIG (N2A5) предусмотрен дисплей для индикации режимов (MIG/MAG/MMA/TIG). Под дисплеем расположены ручки для регулировки силы тока, скорости подачи проволоки и т.д. Внизу на панели расположены плюсовая и минусовая силовые клеммы, а также интерфейс для MIG-горелки.

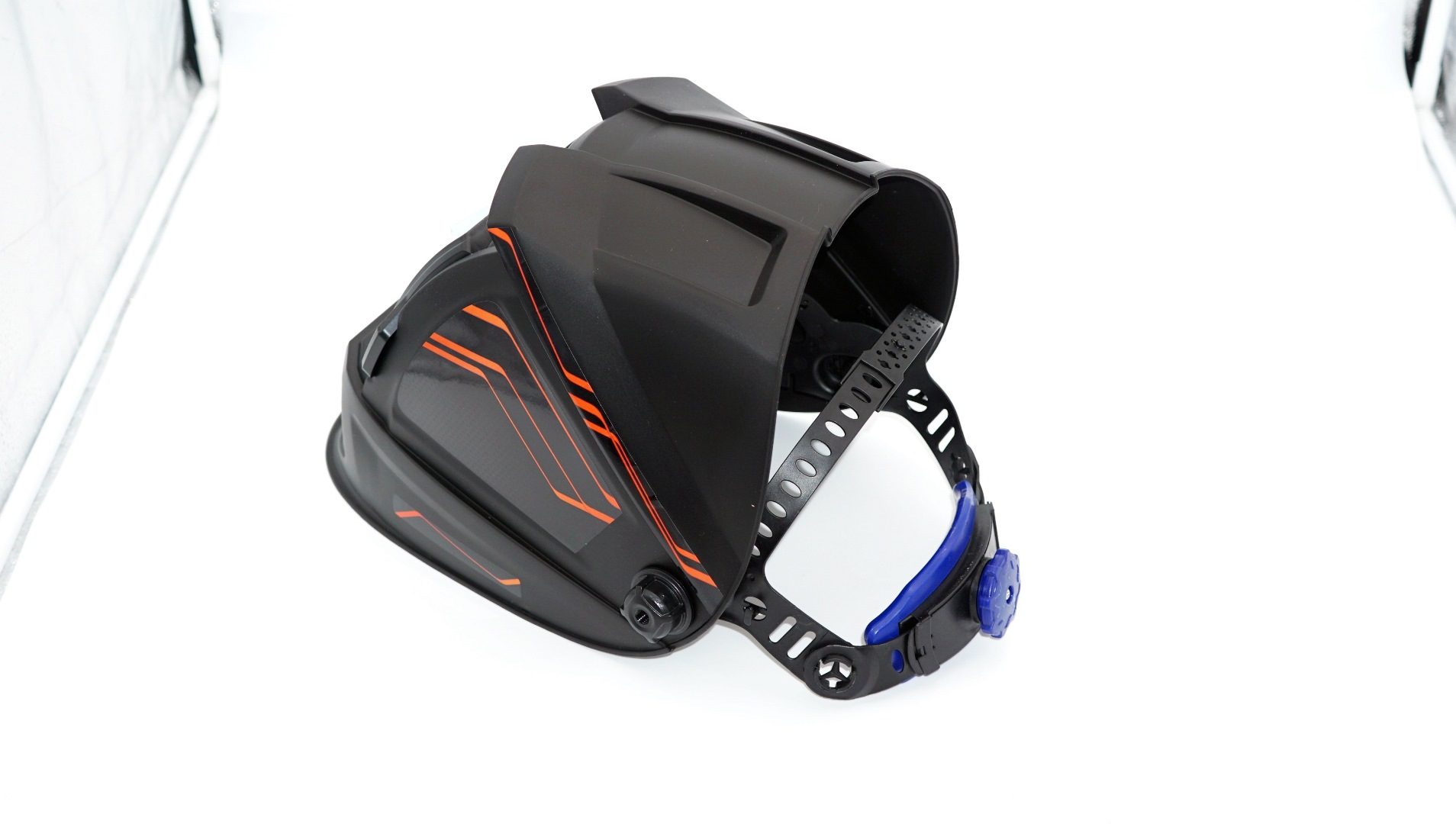

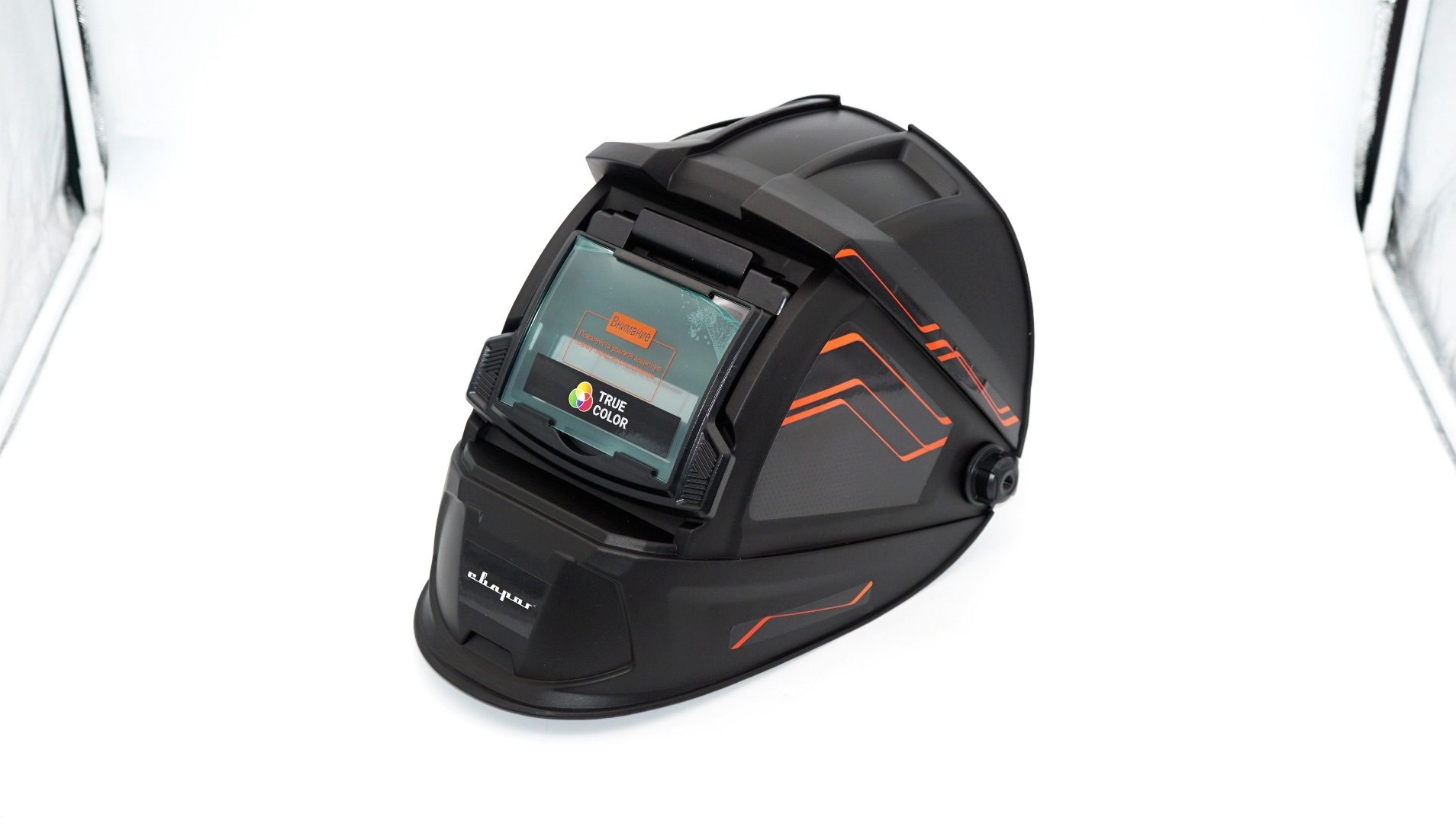

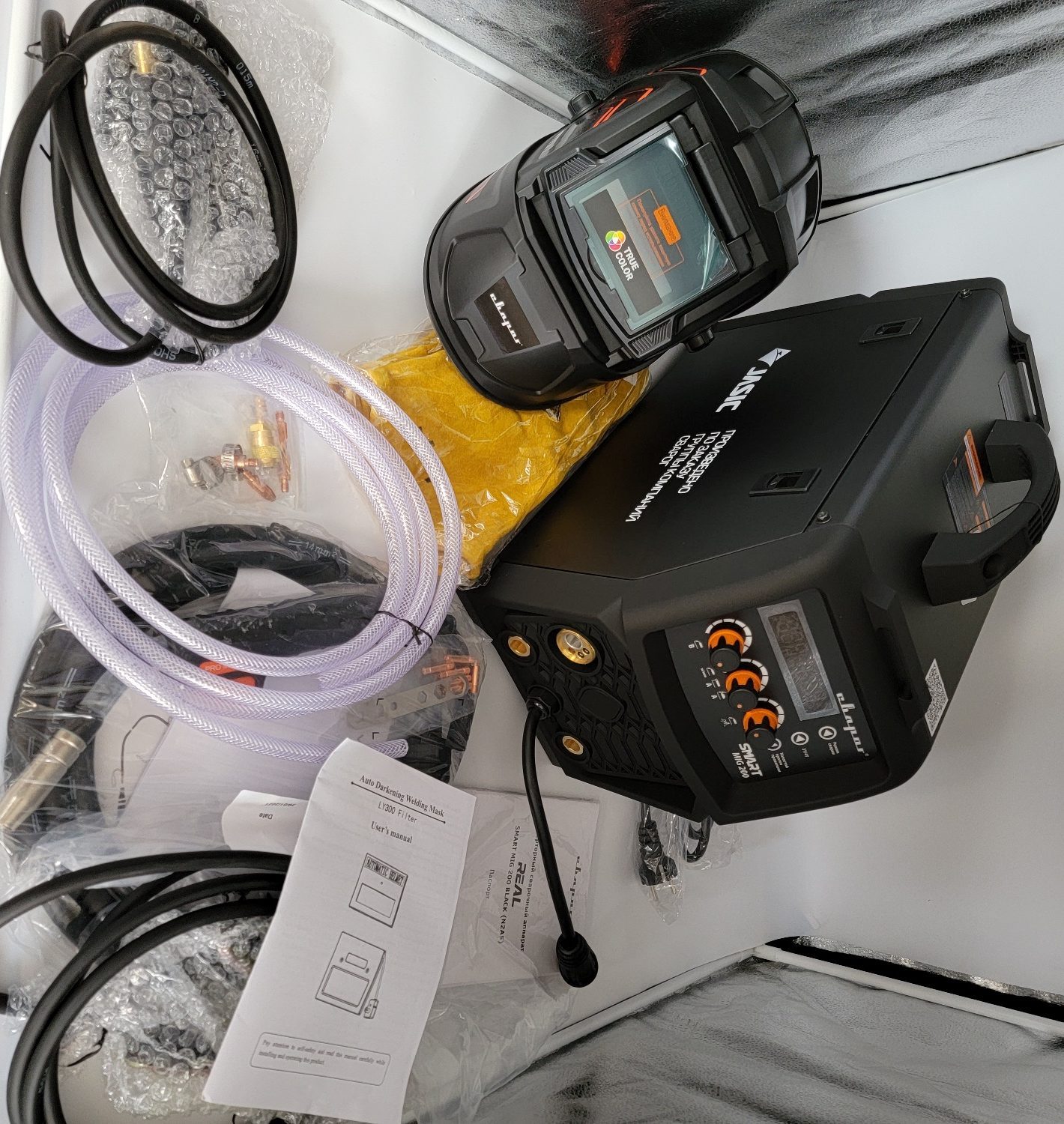

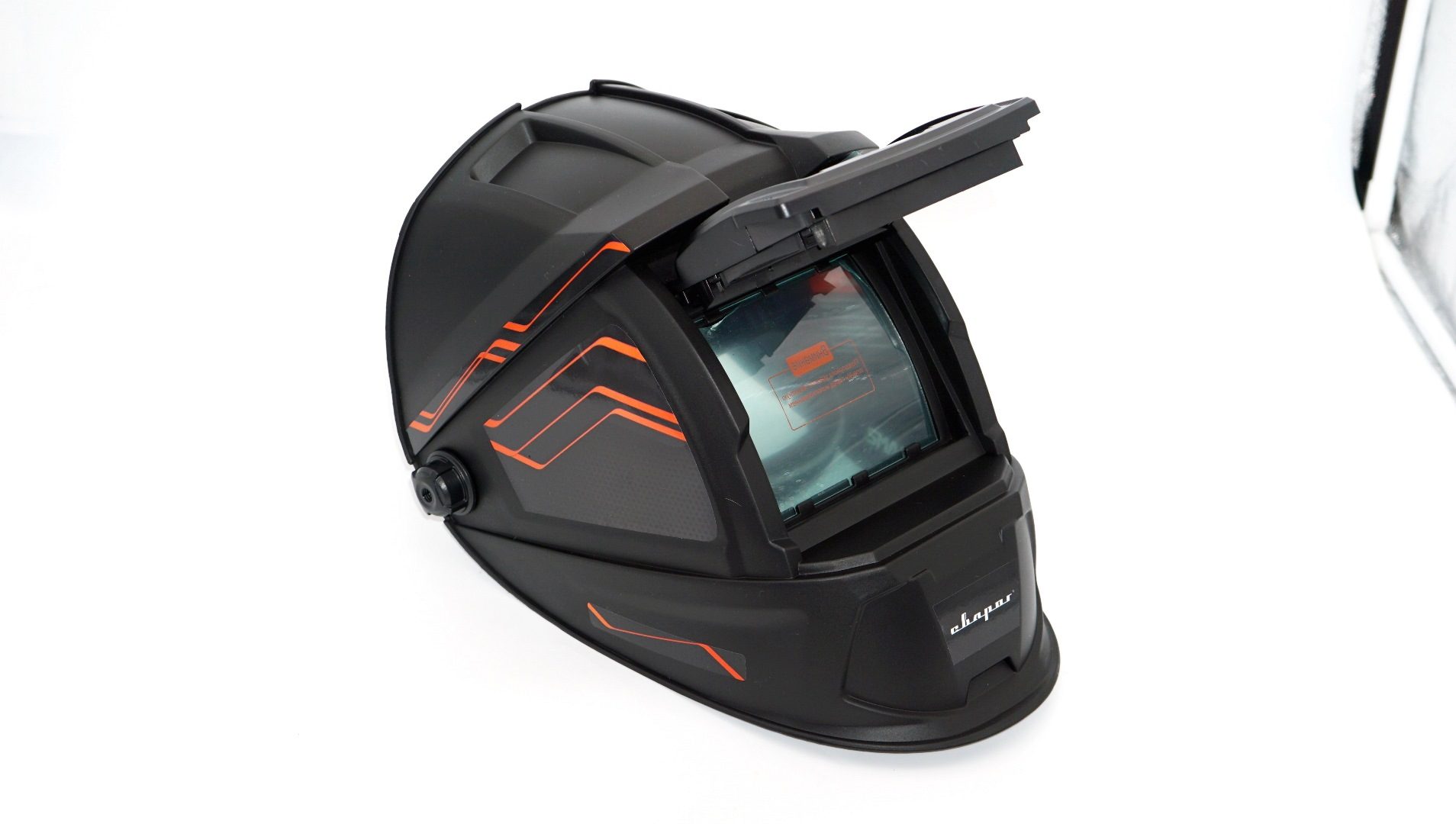

Комплектация MIG 200 Black интересна тем, что в поставке сразу идет хорошая маска-хамелеон. Стекла имеют транспортные наклейки, которые нужно удалить перед началом работы. Также есть смысл изучить инструкцию и отрегулировать маску (время и степень затемнения).

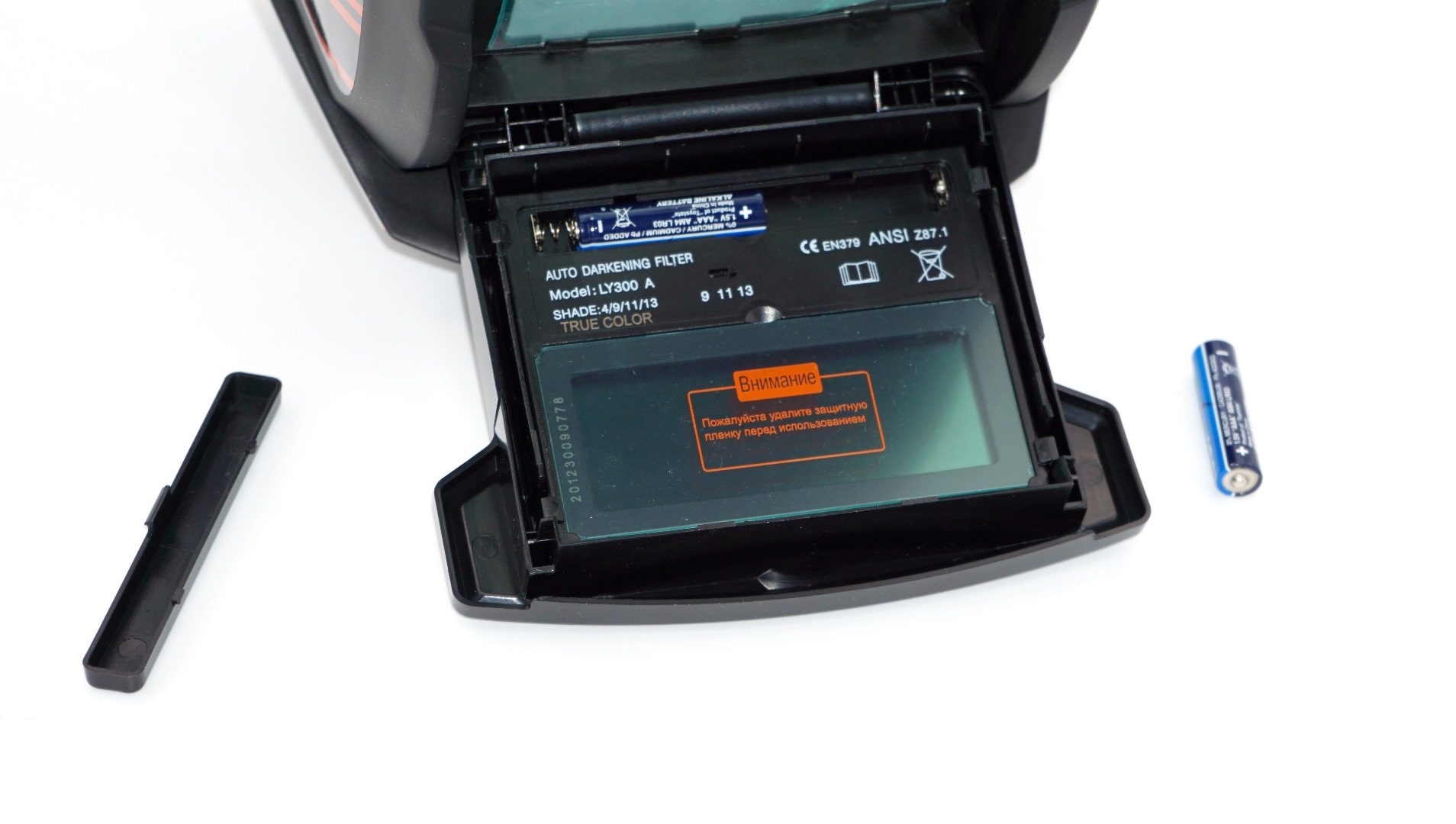

Работает маска от двух мизинчиковых батареек (есть в комплекте), достаточно четко срабатывает, но можно «поиграть» настройками переключателей. Крепление на голову пластиковое, достаточно простое.

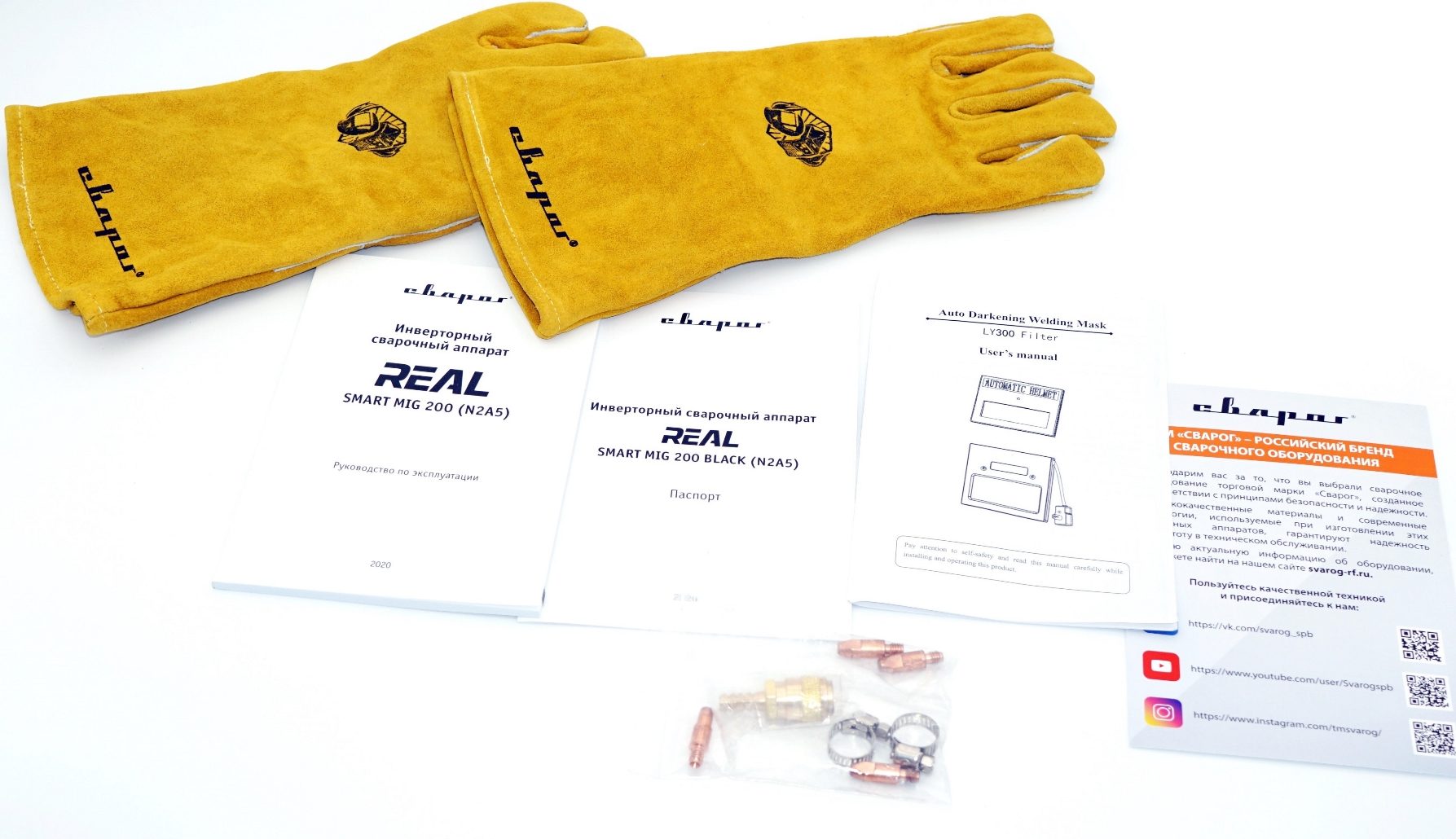

Также в комплекте поставляются защитные огнестойкие перчатки (краги) с фирменной символикой «Сварог», руководства пользователя на сам аппарат, на маску, паспорт на изделие, а также комплект сменных и запасных насадок для горелки.

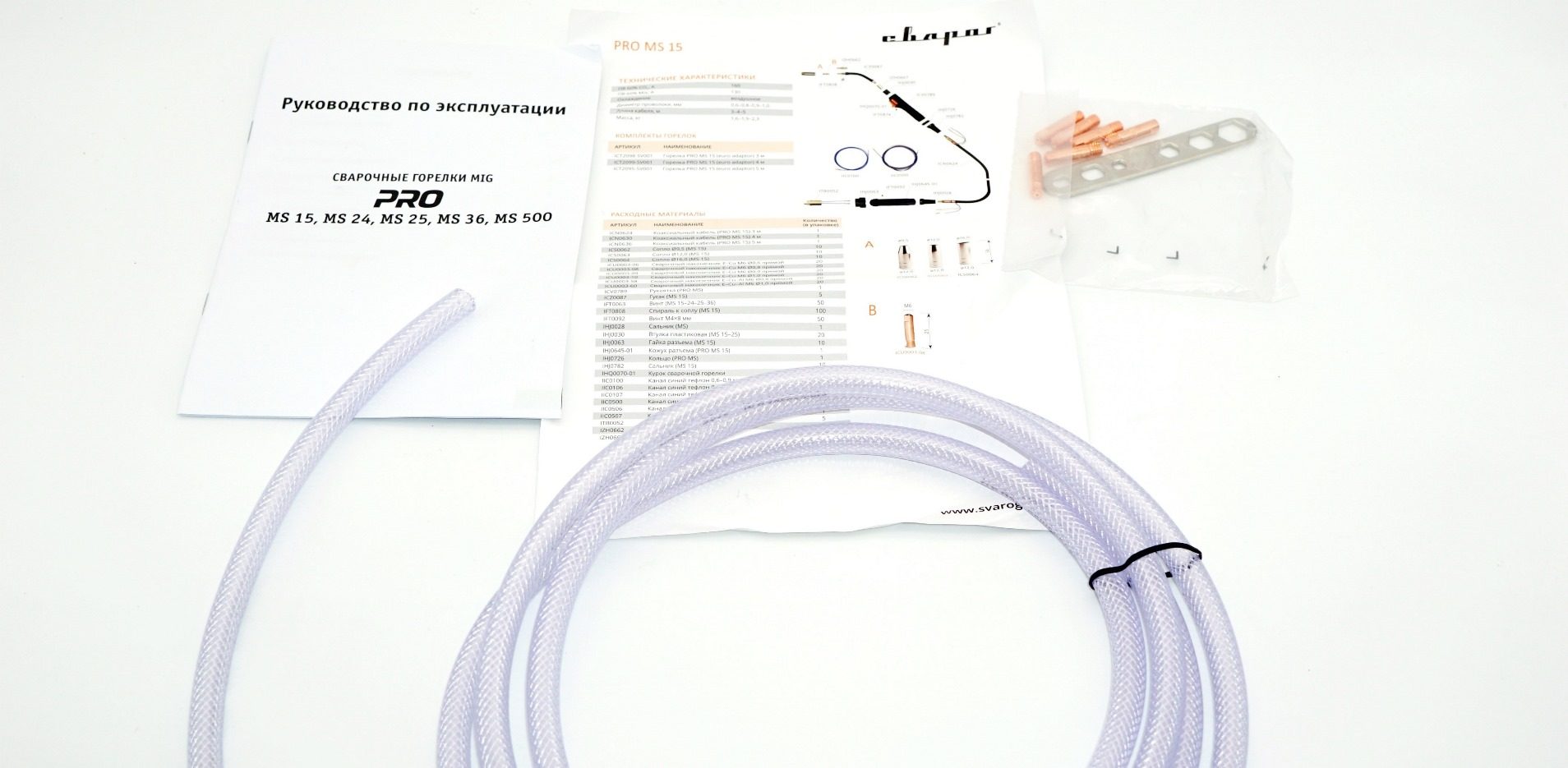

Сопла имеют различный диаметр для проволоки диаметром от 0,5 до 1,0 мм. Имеется и инструмент для их замены. Также в комплекте поставляется достаточно длинный шланг для подачи газа от баллона до аппарата.

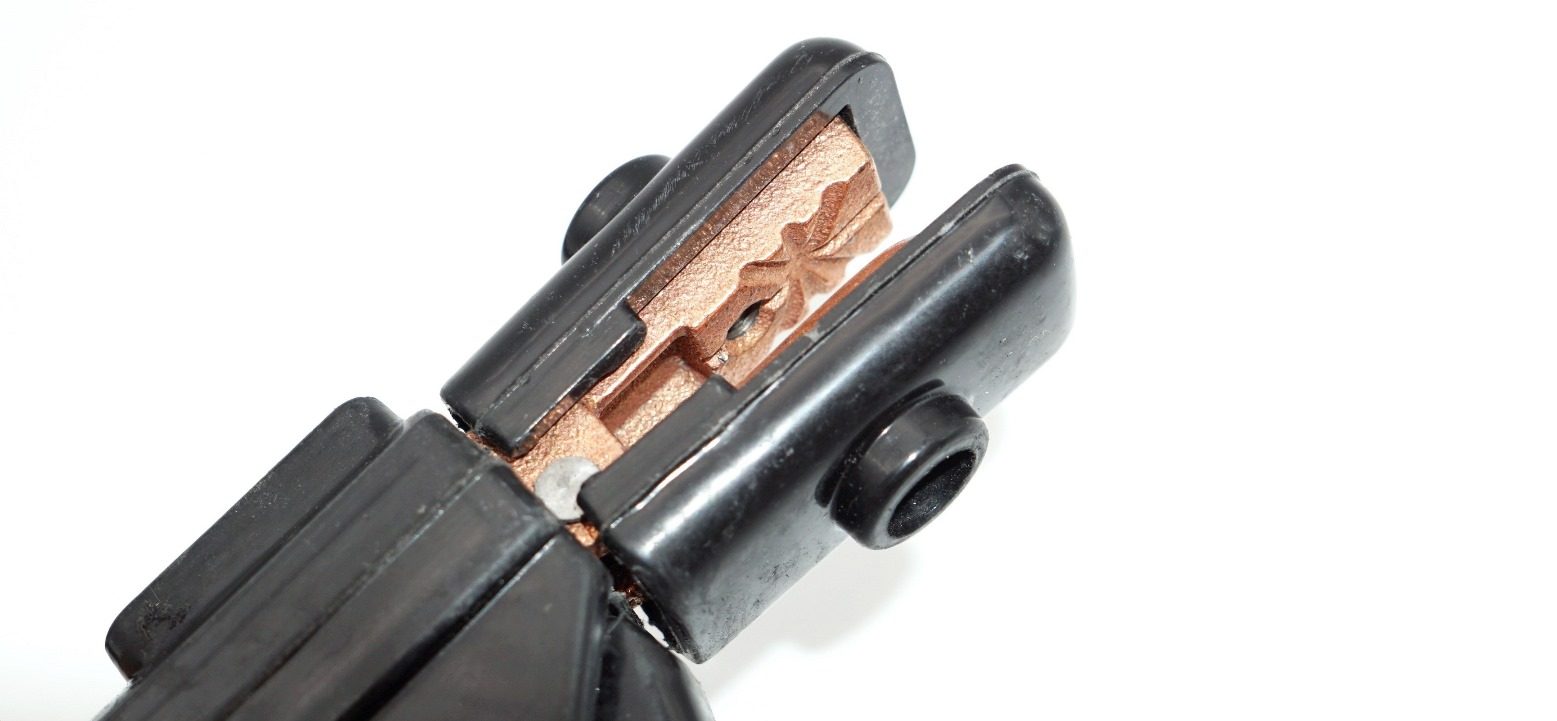

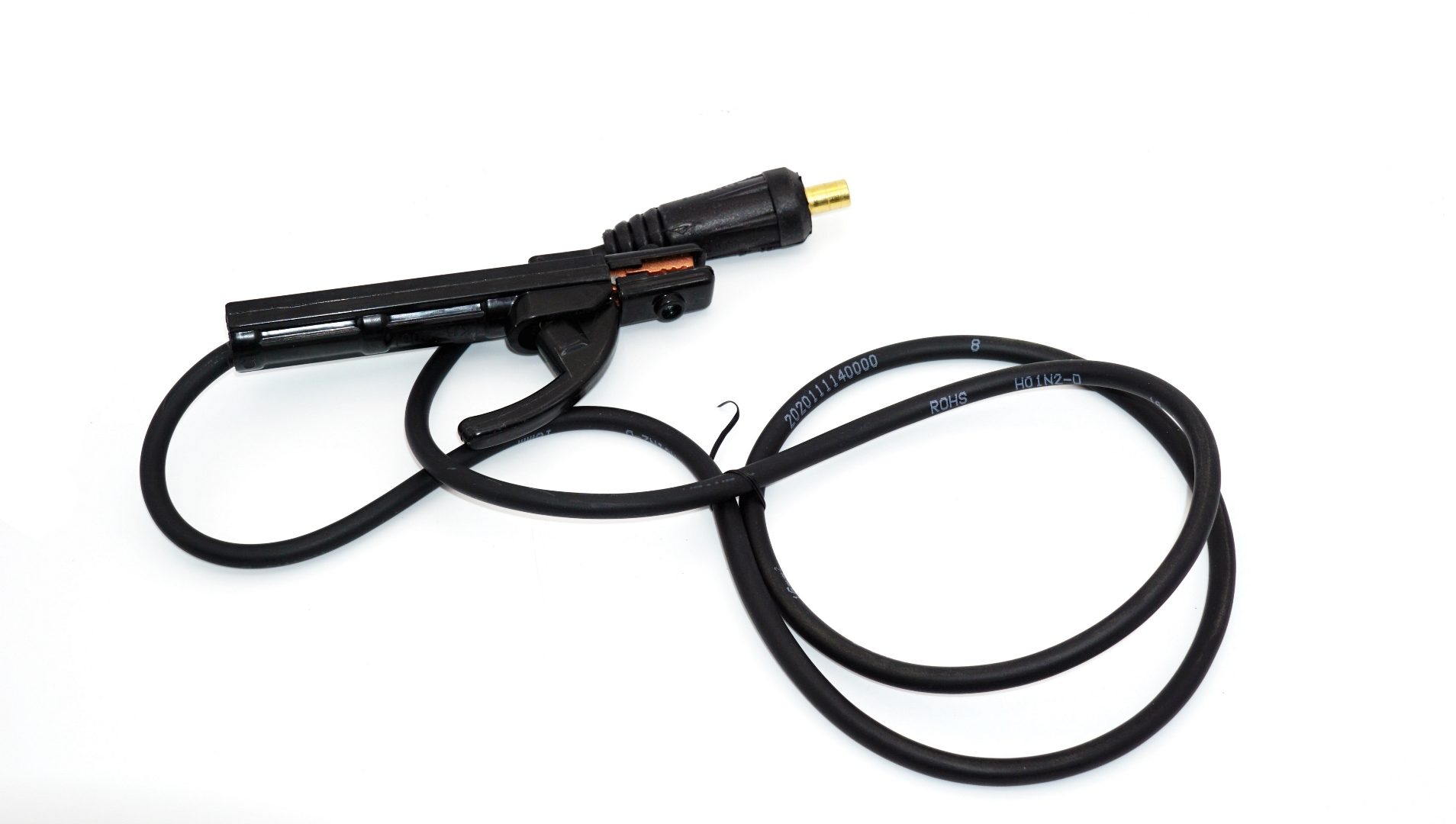

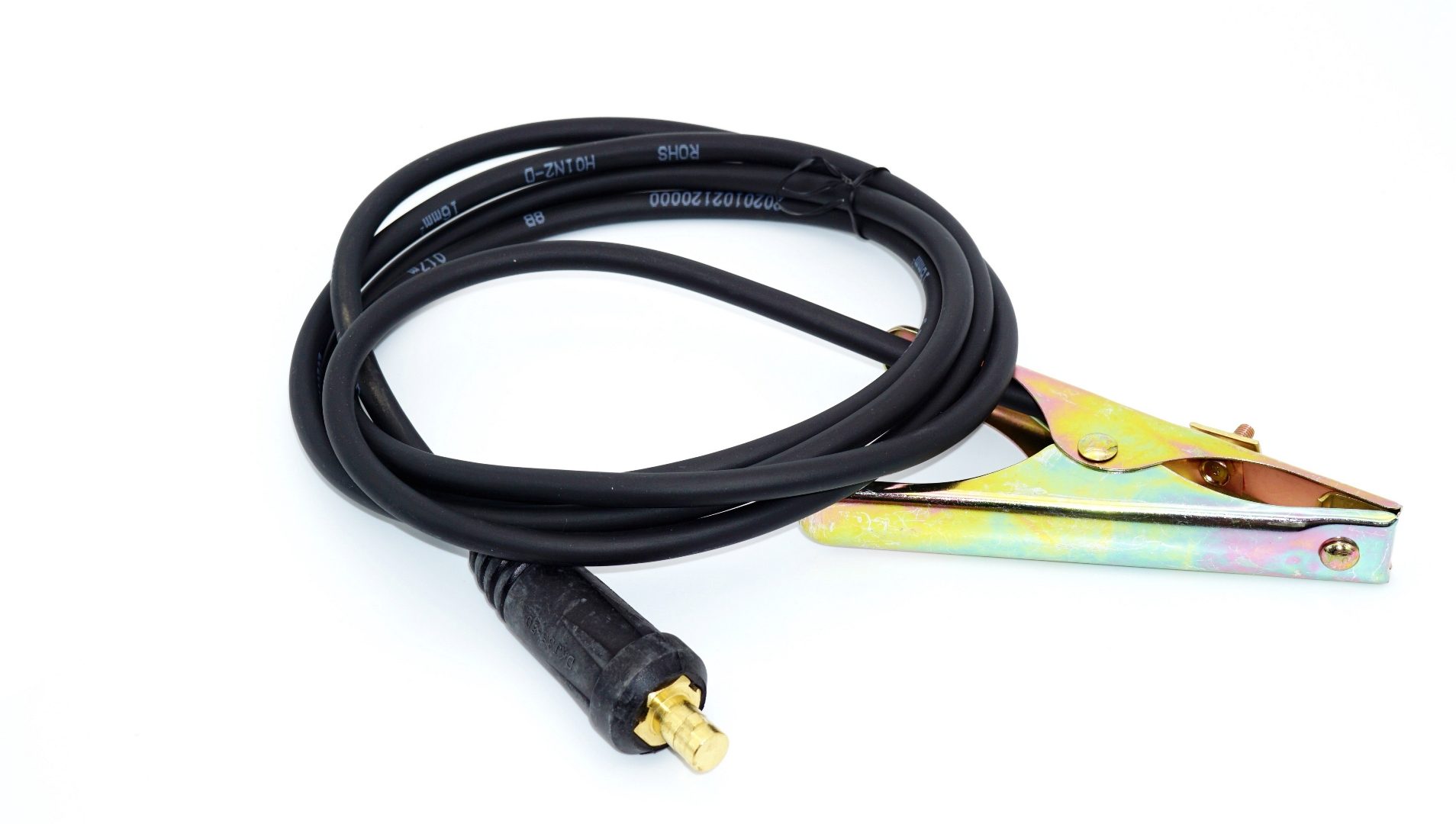

Так как аппарат универсальный, то в комплекте идут сразу два вида горелок — для MMA сварки (обычной), и для MIG сварки (в среде защитных газов с подачей проволоки). На фотографии комплект проводов для сварки электродом (Общий провод с крокодилом и держак для электрода).

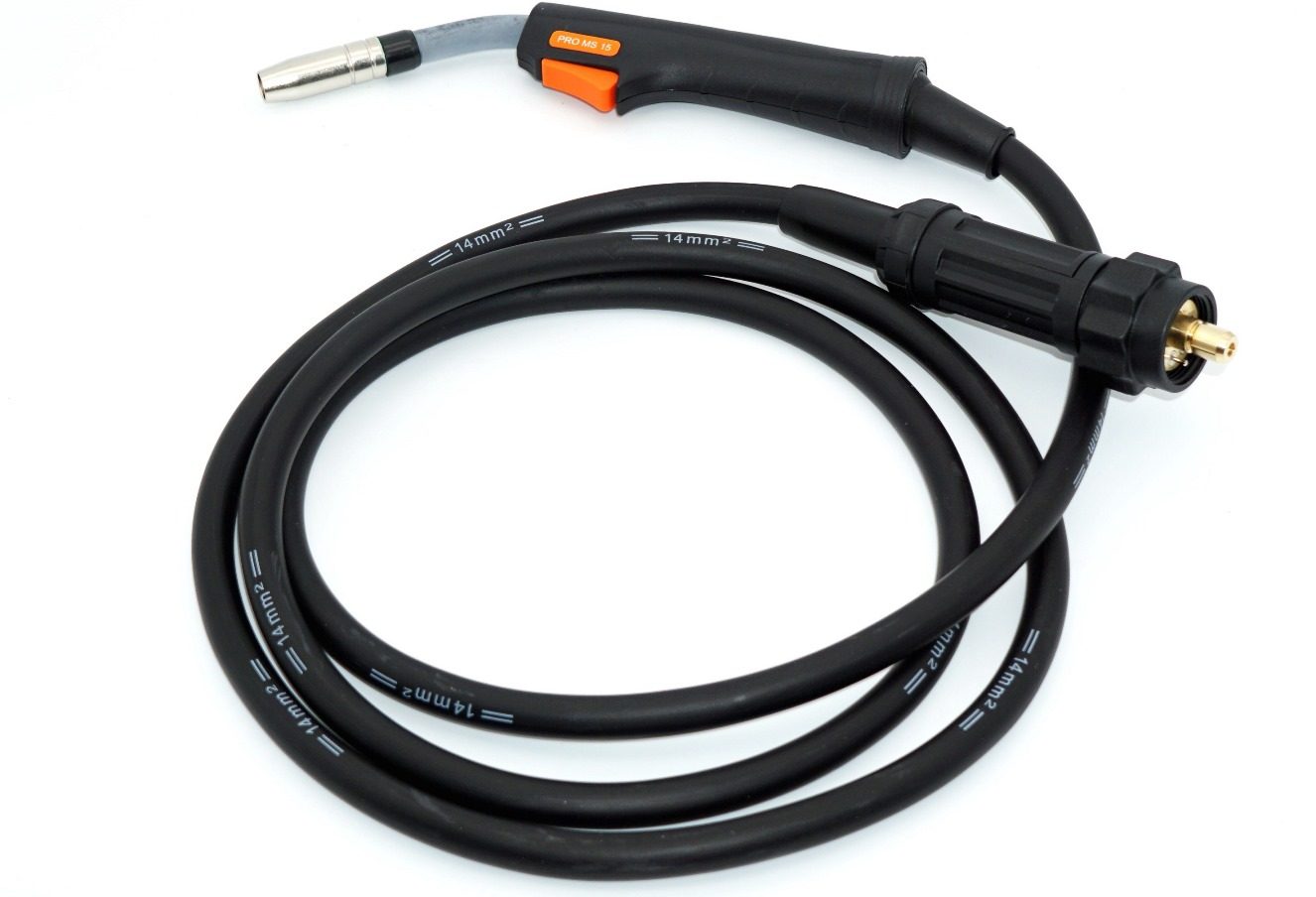

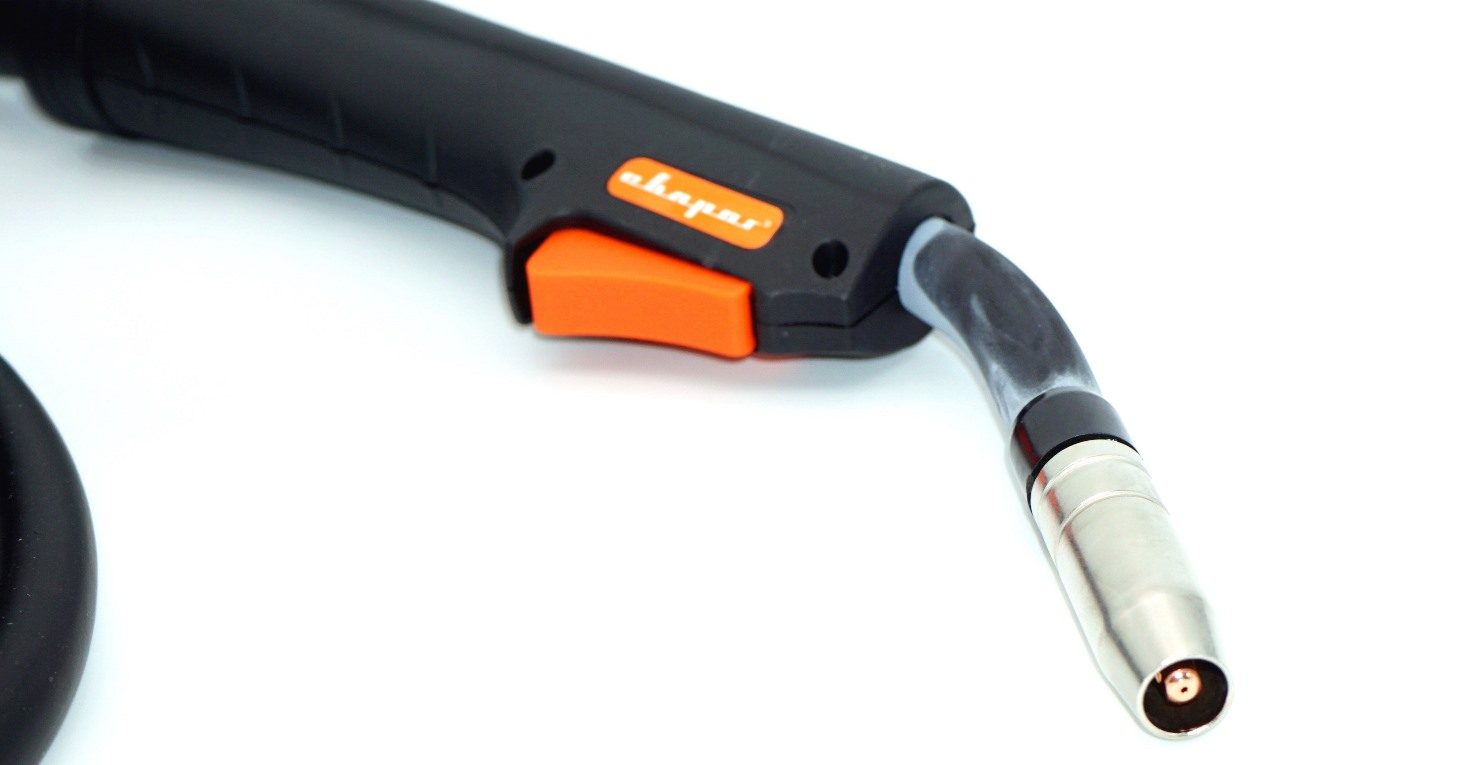

Горелка для MIG-сварки оснащена кнопкой для управления подачей защитного газа и проволоки. Аппарат умеет работать как в режиме автоматической непрерывной подачи, так и в ручном режиме по нажатию кнопки. Скорость подачи регулируется на панели. Перед работой есть смысл обработать горелку специальным антипригарным спреем для сварки. Таким образом, вы сохраните работоспособность горелки и ее внешний вид гораздо дольше.

Внутри установлены специальные сопла, которые подбираются по диаметру используемой проволоки. Сопла имеют свойство изнашиваться, так что следите и вовремя меняйте. Что касается материалов в целом — то тут довольно все качественно. Придраться не к чему. Например, держак для электродов может похвастать массивным медным фиксатором.

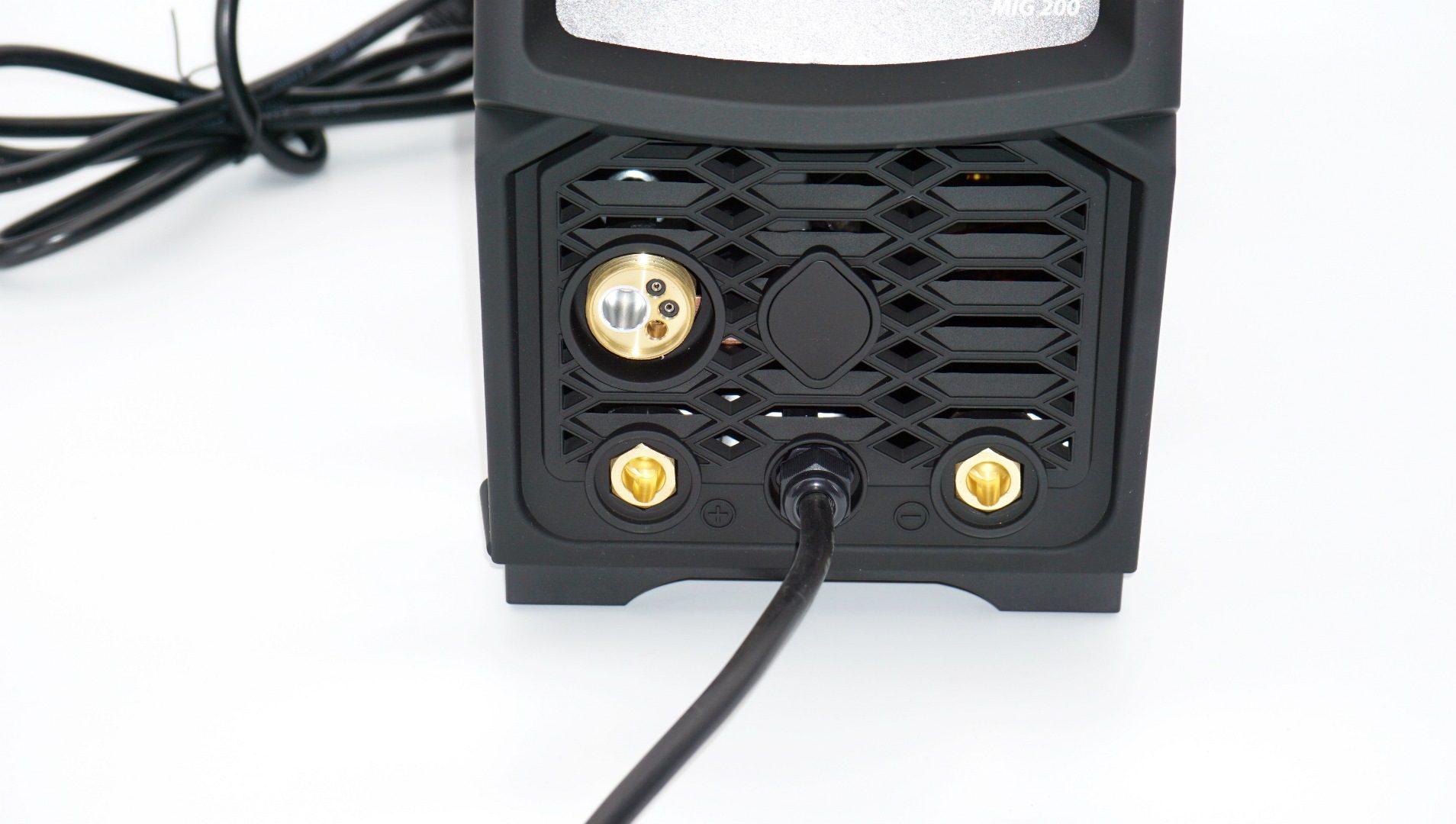

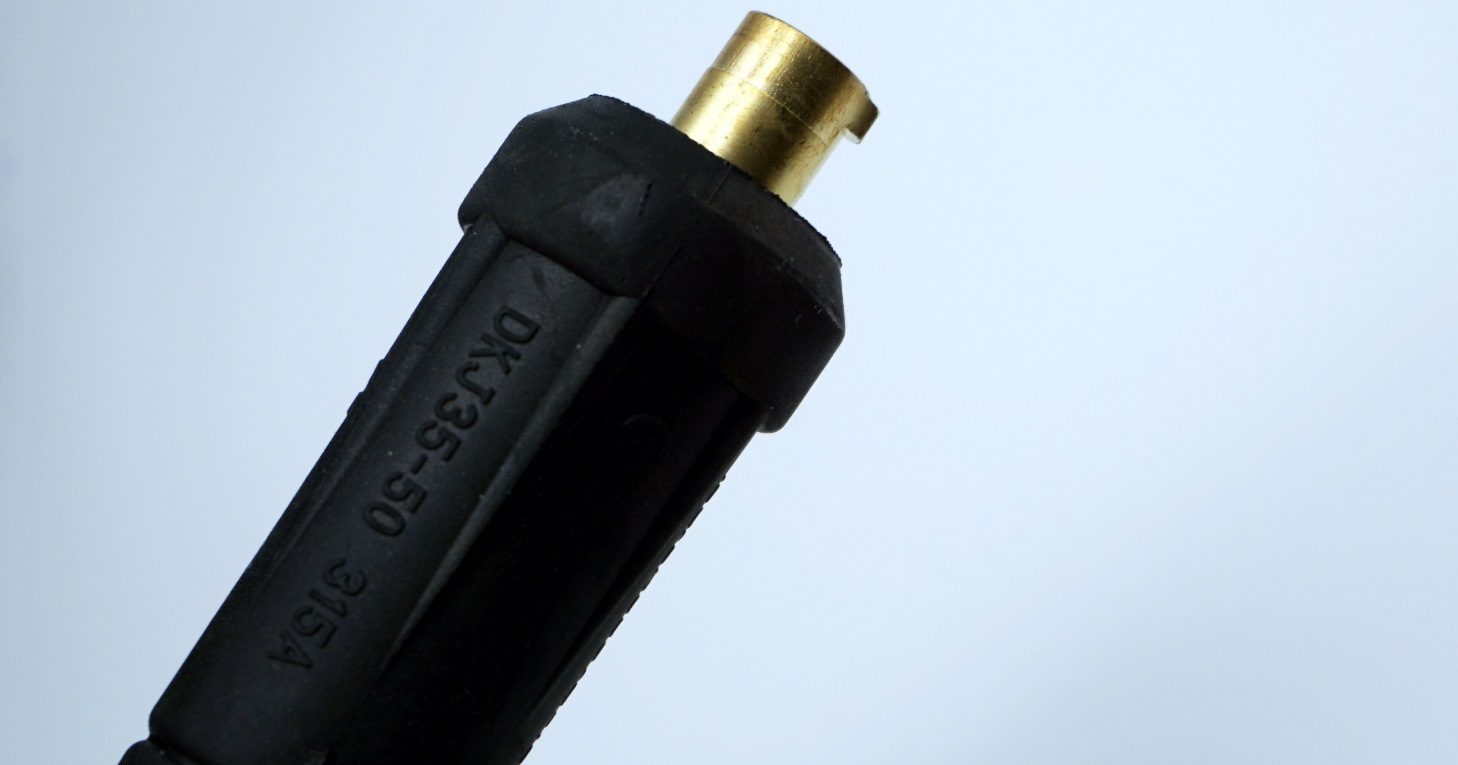

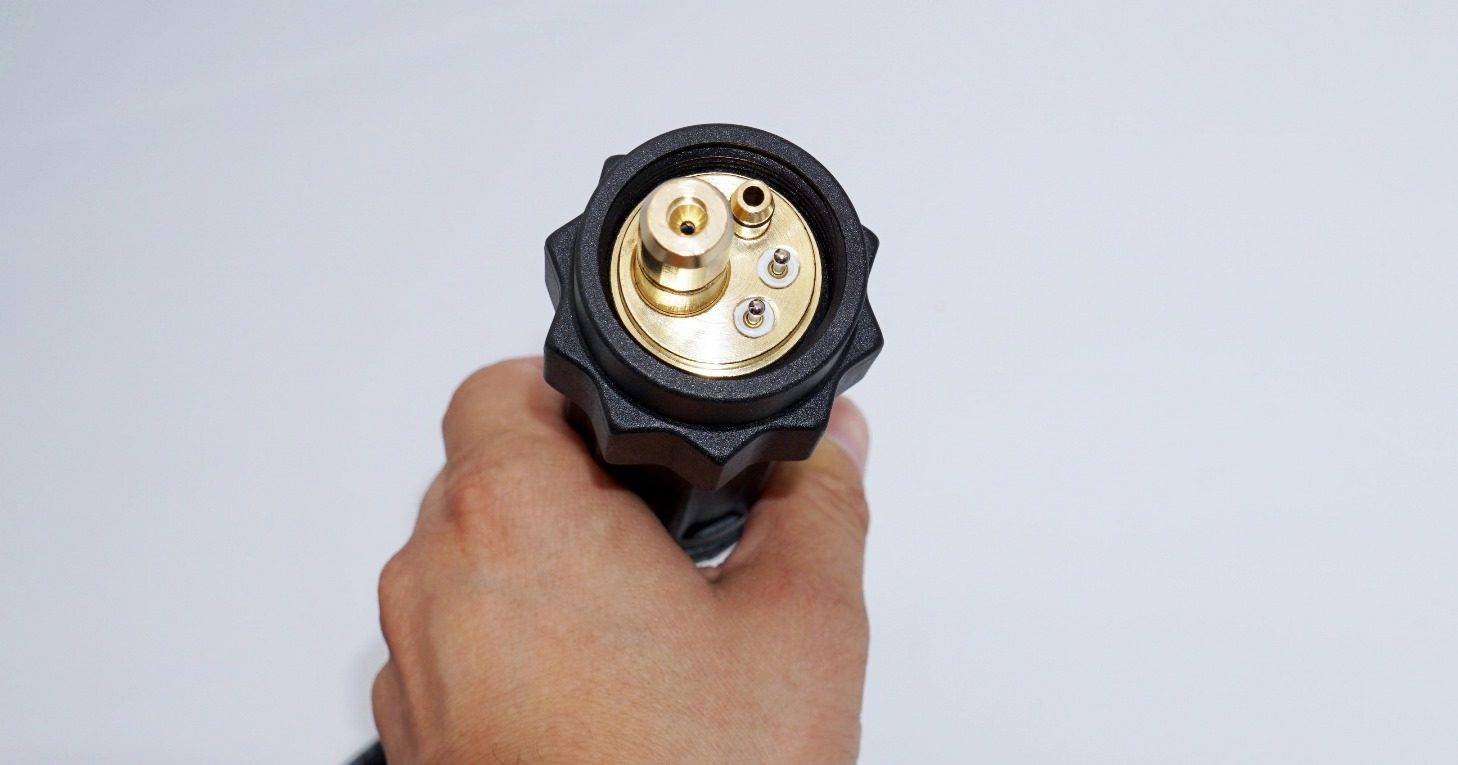

Ответная часто провода «массы» имеет стандартный хвостовик. А ответная часть горелки MIG достаточно сложно устроена — тут и газовод, и трубка-фидер для проволоки, и управляющие контакты для подачи.

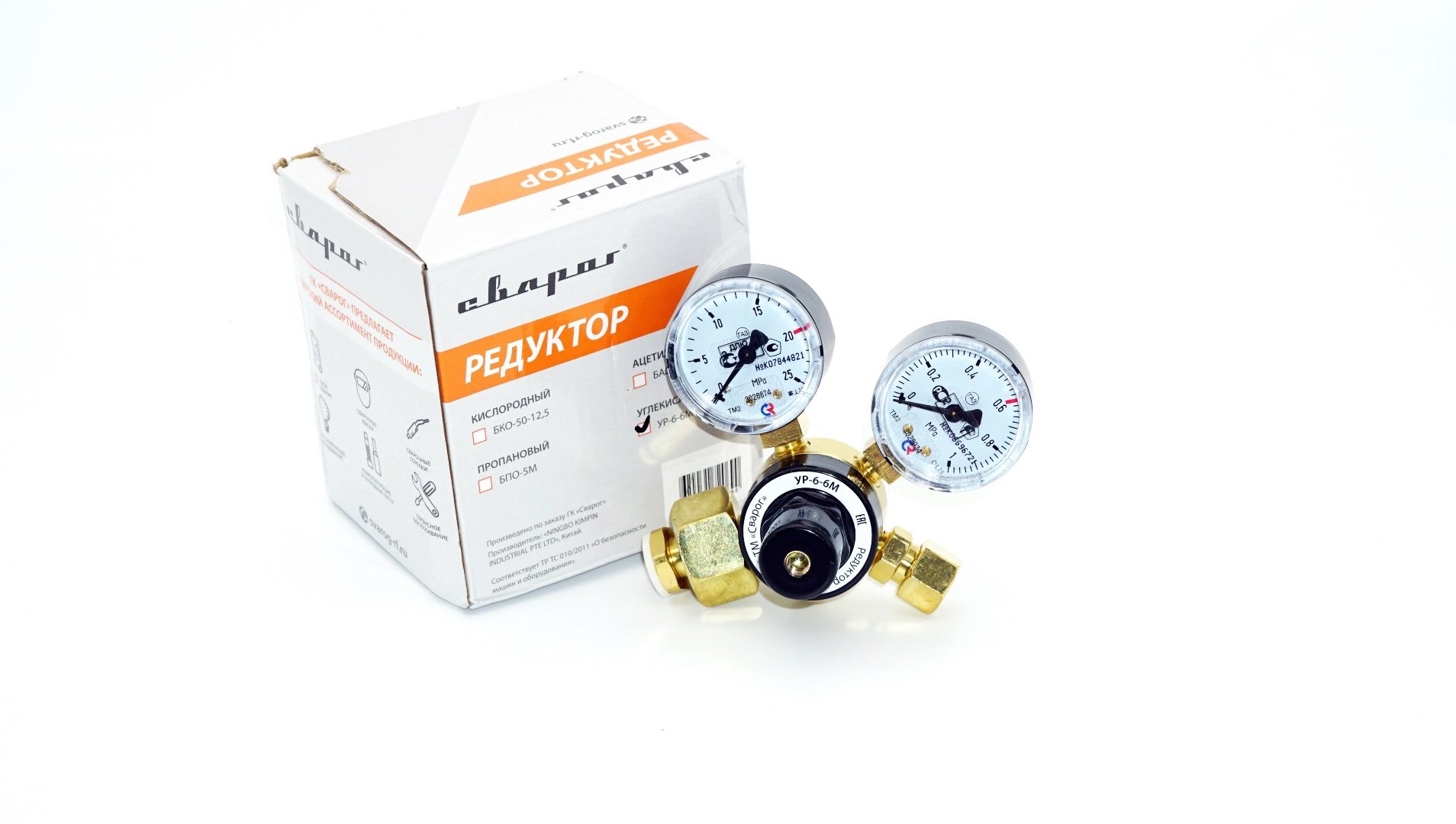

Дополнительно потребуется баллон с газом и регулятор-редуктор газовый (углекислотный или для сварочной смеси), который служит для понижения давления газа, поступающего из баллона до уровня рабочего давления аппарата. Я брал модель Сварог УР-6-6М(есть аналоги). Важно смотреть соответствие фитингов для подключения редуктора к баллону. В моем случае, это G3/4. Главное правильно установить, протянуть и выставить нужное давление. Первый манометр показывает давление в баллоне, второй — рабочее.

Баллон брал на Яндекс.Маркете с бесплатной доставкой, есть варианты на 5 литров, 10 литров, 20 литров и 40 литров. Самые портативные — на 5 и 10 литров. Продаются баллоны пустые, то есть нужно еще найти услугу по заправке углекислотой или сварочной смесью. По сумме стоимости заправки выгоднее взять один раз на 40 литров и установить стационарно в гараже. Заправленный баллон 40 литров весит около 80 кг, баллон 10 кг — менее 20 кг.

Таким образом, буквально за 40 т.р. я обеспечил себя приличным комплектом для полуавтоматической сварки с газом или без газа для широкого спектра задач. Расходные материалы можно приобрести онлайн, в крупных строительных магазинах или в профильных магазинах с аксессуарами для сварки. Обращаю внимание, что можно приобрести расходники как для сварки различных сталей, в том числе и тонкостенных, так и для сварки алюминиевых сплавов, нержавеющей стали и т.д. Можно опционально докупить баллон с аргоном и специальную горелку с вольфрамовым электродом (недорого). Запасные части, расходники горелок можно приобрести на Алиэкспресс. Да и сам аппарат я покупал в магазине Svarog Shop Store на AliExpress, так как с купонами было дешевле.

Каюсь, аппарат успел только проверить на работоспособность после покупки, а вот ничего серьезного опробовать не успел. В любом случае, выбором доволен. Периодически попадаются варианты комплектов для сварки MIG как дороже (но не лучше), так и дешевле (но такое себе), так что сделал вывод о том, что Сварог REAL SMART MIG 200 (N2A5) –это золотая середина для сварки MIG/MAG/MMA/TIG, которая подойдет как для любителя, так и для профессионала.

Если аппарат вам интересен, то посмотрите доступное руководство по этой модели, в электронном виде. Достаточно грамотная инструкция, а скорее — целый учебник по сварочным работам в целом.

С другими тестами и обзорами инструментов, умных-часов, смартфонов, а также подборками гаджетов и техники вы можете ознакомиться по ссылкам ниже и в моем профиле.

Источник

ПОДГОТОВКА АППАРАТА СВАРОГ REAL MIG 200 (N24002N) BLACK К РАБОТЕ.

Эту статью меня вынудило написать то что в некоторых аппаратах иногда не кладут инструкцию.

Подсоедините шланг от аппарата Сварог REAL MIG 200 (N24002N) BLACK. к газовому редуктору на баллоне, прикрутите горелку и вставьте силовой наконечник кабеля клеммы заземления.

Установите катушку с проволокой на ось в аппарате.

Перед тем как подключить сетевую вилку к электросети 220В. убедитесь, что Ваша сеть справится с нагрузкой.

Внимание. Не забудьте подключить заземление к сварочному аппарату.

Снимите сварочный наконечник с горелки.

Откройте механизм подачи проволоки и заведите туда сварочную проволоку, прижимая подающему ролику, направьте ее в направляющую выхода. Далее закрываем механизм подачи

проволоки, нажимаем и держим кнопку холостого прогона проволоки до тех пор, пока она не выйдет из горелки.

Поставьте сварочный наконечник на горелку.

Откройте вентиль сварочного баллона и установите необходимый расход газа в зависимости от выполняемых задач. Для этого Вам прекрасно подойдёт регулятор расхода газа универсальный Сварог У30/АР-40-Р .

Параметры настройки расхода газа в зависимости от толщины свариваемого металла и сварочного тока есть на боковой крышке сварочного аппарата.

Полное руководство на аппарат вы найдете по ссылке . Обязательно прочтите его перед использованием полуавтомата.

Источник

СВАРОГ REAL MIG 200 (N24002) инструкция по эксплуатации онлайн — страница 13

Инструкция СВАРОГ REAL MIG 200 (N24002) для устройства сварочный аппарат содержит страницы на русском языке.

Размер файла: 1.15 MB. Состоит из 27 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

5. Выберите способ сварки MIG/MAG (п 5., рис. 6.1) на передней панели сварочного

6. Выставьте необходимые параметры сварки (см. таблицу 7.2 ).

7. Начинайте сварочный процесс.

7.1. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ MIG/MAG И FCAW СВАРКИ

Один из наиболее применяемых видов сварки. Обладает хорошей производительностью,

позволяет сваривать большие толщины. Отсутствуют операции по зачистке и удалению
шлака. Возможность визуального наблюдения за образованием сварочного шва.

Краткое обозначение способов сварки:

MIG — полуавтоматическая сварка в среде инертных газов;

MAG — полуавтоматическая сварка в среде активных газов;

FCAW — полуавтоматическая сварка порошковой проволокой.

При полуавтоматической сварке в среде защитных газов существует два способа подклю-

чения сварочного оборудования для работы на постоянном токе (cм. рис. 7.2):

Сварочные аппараты серии REAL MIG 160 (N24001), REAL MIG 200
(N24002) имеют возможность переключения полярности.

Рис. 7.2. Выбор полярности при MIG/MAG и FCAW сварке.

Прямая полярность — горелка подсоединена к разъему «-», а заготовка к «+». Исполь-

зуют при сварке порошковой проволокой.

Обратная полярность — горелка подсоединена к разъему «+», а заготовка к «-». Основ-

ной способ подключения, применяется при сварке сплошной проволокой.

Для работы понадобится предназначенная для этого горелка (см. рис. 7.3).

Источник

СВАРОГ REAL MIG 200 (N24002) инструкция по эксплуатации онлайн — страница 12

Инструкция СВАРОГ REAL MIG 200 (N24002) для устройства сварочный аппарат содержит страницы на русском языке.

Размер файла: 1.15 MB. Состоит из 27 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

7. ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ MIG/MAG И

Схема подключения аппарата для MIG, MAG и FCAW сварки показана на рисунке 7.1.

Рис. 7.1. Схема подключения оборудования.

1. Горелка. 2. Редуктор. 3. Баллон. 4. Газовый шланг. 5. Сетевой кабель. 6. Сварочный

аппарат. 7. Клемма заземления.

1. Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте

надежность соединения кабеля и сетевой розетки.

2. Подсоедините газовый шланг к газовому разъему аппарата (п. 2, рис. 6.2) и к газовому

редуктору, присоединенному к баллону. При подключении баллон и редуктор должны быть
закрыты. Система газоснабжения, состоящая из газового баллона, редуктора и газового
шланга, должна иметь плотные соединения (используйте винтовые хомуты), чтобы обеспе-
чить надежную подачу газа и защиту сварочного шва.

3. Подключите сварочную горелку для MIG/MAG сварки в «евроразьем» на передней

панели сварочного аппарата.

4. Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку со

знаком «+» или «-» (в зависимости от необходимых технологических задач см. раздел 7.1)
на передней панели аппарата, поверните его до упора по часовой стрелке, убедитесь в
плотной фиксации соединения. Закрепите клемму заземления на заготовке.

При неплотном подсоединении кабелей возможны выгорания панель-
ных розеток и выхода из строя источника питания.
