Подключение реле к Arduino

В этой статье мы разберём особенности подключения реле к Arduino. Но начнём с теории.
Что из себя представляет реле, и для чего оно нужно?
Реле — это небольшой модуль, который имеет две раздельные цепи.

Одна цепь — A1-A2 — осуществляет управление, вторая цепь — управляемая. Они друг другом не связаны. Между контактами A1 и А2 установлен металлический сердечник или катушка.

Катушка, или сердечник — это электромагнит, который можно включать или выключать подачей электрического тока.

Что такое магнит известно всем — это тело, обладающие собственным магнитным полем, с двумя полюсами намагниченности, способное притягивать металлические предметы.

Вокруг провода, по которому течёт электрический ток тоже возникает магнитное поле. Если провод спирально намотать на металлический стержень и подать питание, то стержень превратится в магнит и будет притягивать металлические предметы.

Этот принцип и используется в реле.

Внутри электромагнитных реле находится металлический сердечник — катушка. Над ним устанавливается пластина (подвижный якорь), к которой крепятся от одного до нескольких контактов. Напротив закрепленных контактов устанавливают парные им неподвижные контакты.

При прохождении электрического тока по виткам сердечника, в нём возникают электромагнитные силы, притягивающие якорь.
В зависимости от конструкции реле, происходит размыкание или замыкание контактов.

При отключении напряжения якорь возвращается в исходное положение, благодаря пружине.
Таким образом, реле имеет два несимметричных состояния — нерабочее состояние — при обесточенной обмотке, а рабочее — при поданном на обмотку токе.
Нормально замкнутые контакты — это контакты, которые в нерабочем состоянии замкнуты, нормально разомкнутые — в нерабочем состоянии разомкнутые.
Реле даёт возможность включать или выключать приборы питаемые током различной мощности.
Попробуем собрать схему.

Для демонстрации мы выбрали два реле. Первое — это релейный модуль JQC-3FF для Arduino.

Нам понадобится блок с двумя батарейками на 1.5V каждая, мотор постоянного тока, плата Arduino NANO, и проводочки, у которых один конец припаян к штырьку, второй к контактному разъёму.

Затем подключаем плату Arduino NANO к компьютеру, открываем среду разработки программ под Arduino, указываем в выпадающем списке «Инструменты» тип платы — Arduino NANO и нужный порт.
Затем загружаем в плату программу, которая включает мотор на 5 секунд, затем на 5 секунд выключает.

/*Программа для Arduino NANO, реле JQC-3FF и мотора постоянного тока, питаемого от батареек общим напряжением 3V*/
/*целочисленная константа, которой присваивается значение 2го контакта, отвечающего за замыкание контактов, запускающих мотор*/
const int LED_ON = 2;

void setup() <
pinMode(LED_ON, OUTPUT);
digitalWrite(LED_ON, LOW);
>

void loop() <
// включаем диод
digitalWrite(LED_ON, HIGH);
// задержка на 5 сек
delay(5000);
// выключаем диод
digitalWrite(LED_ON, LOW);
// задержка на 5 сек
delay(5000);
>

Если мы отключим питание от платы Arduino, то выключится и вторая цепь — с мотором. Но есть и другие типы реле, например бистабильное или импульсное. Посмотрим разницу.

Рассмотрим в качестве примера бистабильное реле FRT5 — L2 DC5V.
FRT5 — название реле, L2 — означает, что у него две катушки, DC5V — означает, что реле требуется питание постоянным электрическим током в 5 Вольт.

Чтобы замкнуть контакты, надо подать управляющий импульс, чтобы разомкнуть ещё один такой же импульс. Поэтому управляющих проводочка два.
Схема реле выглядит так:

Слева — вариант с одной катушкой, справа — с двумя. Наш вариант тот, что справа.
Мы подключим обычный диод, питаемый двумя батарейками по 1.5V каждая. Через плату Arduino мы будем посылать сигнал реле на замыкание-размыкание цепи диод-батарейка.
Нужно собрать такую схему:

Чтобы замкнуть нормально разомкнутые контакты нужно подать напряжение 5V на контакт D3, а D2 должен быть обесточен. Чтобы разомкнуть эти контакты, выключаем подачу питания на D3 и подаем на D2.

Заливаем в плату Arduino программу и диод начинает мигать раз в секунду.

/*Программа для Arduino NANO, реле FRT5 и диода, питаемого от батареек общим напряжением 3V*/

/*целочисленная константа, которой присваивается значение 3го контакта, отвечающего за замыкание контактов отвечающих за включение диода*/
const int LED_ON = 3;
/*целочисленная константа, которой присваивается значение 3го контакта, отвечающего за размыкание контактов отвечающих за включение диода*/
const int LED_OFF = 2;

void setup() <
pinMode(LED_ON, OUTPUT);
digitalWrite(LED_ON, LOW);
pinMode(LED_OFF, OUTPUT);
digitalWrite(LED_OFF, LOW);
>

void loop() <
// включаем диод
digitalWrite(LED_OFF, LOW);
digitalWrite(LED_ON, HIGH);
// задержка на 1 сек
delay(1000);
// выключаем диод
digitalWrite(LED_ON, LOW);
digitalWrite(LED_OFF, HIGH);
// задержка на 1 сек
delay(1000);
>

Если мы разъединим плату Arduino c питанием во включённом состоянии диода, диод так и останется включённым, так как управляемая цепь была включена в момент выключения управляющей цепи. Если разъединить плату Arduino c питанием при выключенном состоянии – диод будет выключен.

Добавим в схему провод, который будет считывать состояние реле и если при подаче питания на плату Arduino провод регистрирует включённую лампочку, то она должна выключаться.

/*Программа для Arduino NANO, реле FRT5 и диода, питаемого от батареек общим напряжением 3V*/
/*целочисленная константа, которой присваивается значение 3го контакта, отвечающего за замыкание контактов отвечающих за включение диода*/
const int LED_ON = 3;
/*целочисленная константа, которой присваивается значение 3го контакта, отвечающего за размыкание контактов отвечающих за включение диода*/
const int LED_OFF = 2;
/*целочисленная константа, которой присваивается значение 4го контакта, считывающего информацию о сотоянии диода*/
const int LED_TEST = 4;

void setup() <
pinMode(LED_ON, OUTPUT);
pinMode(LED_OFF, OUTPUT);
pinMode(LED_TEST, INPUT);

if( digitalRead(LED_TEST) == HIGH )
<
digitalWrite(LED_ON, LOW);
digitalWrite(LED_OFF, HIGH);
>
delay(3000);
>

void loop() <
// включаем диод
digitalWrite(LED_OFF, LOW);
digitalWrite(LED_ON, HIGH);
// задержка на 3 сек
delay(3000);
// выключаем диод
digitalWrite(LED_ON, LOW);
digitalWrite(LED_OFF, HIGH);
// задержка на 3 сек
delay(3000);
>

Вот такие две схемы у нас были сегодня собраны.

Источник

РЕЛЕЙНЫЙ МОДУЛЬ ДЛЯ ARDUINO

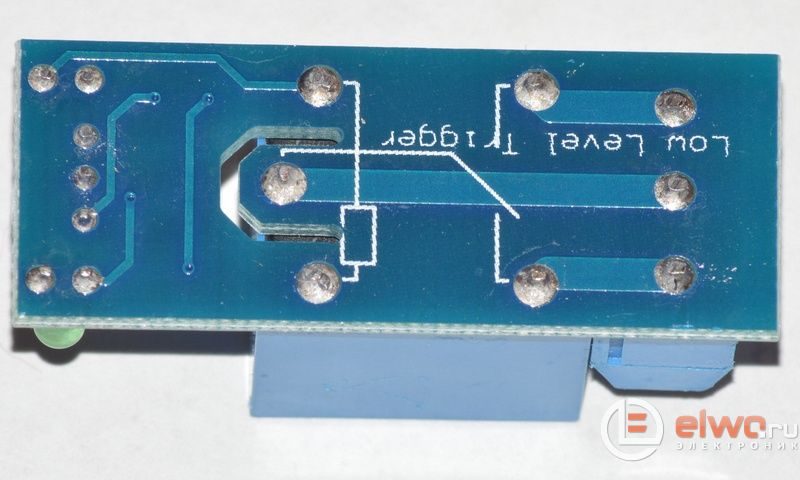

Данный релейный модуль предназначен для сопряжения маломощных электронных схем управления с исполнительными устройствами. Модуль был приобретен на Ru.aliexpress.com через расширение Алипрайс для поиска самых дешёвых цен. Релейный модуль представляет собой печатную плату размером 43х17 мм, высота модуля 17 мм, масса 13 г.

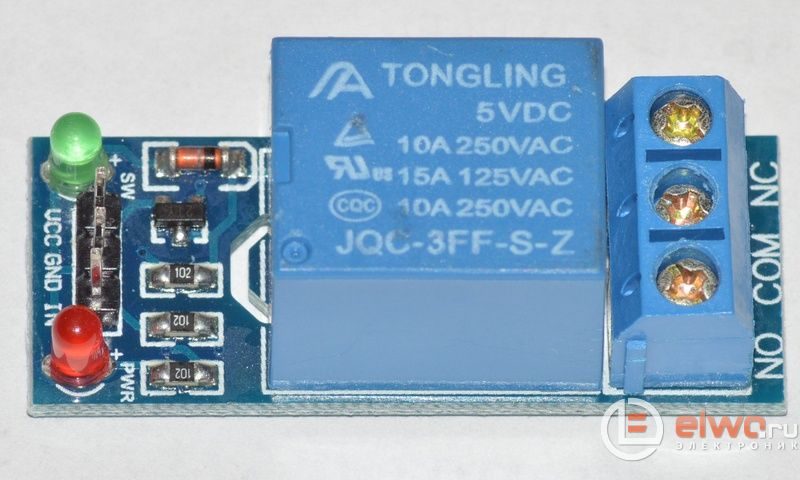

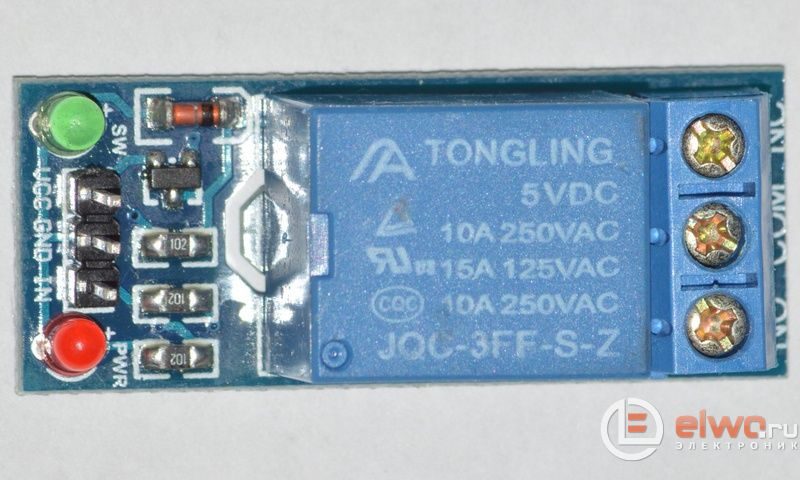

Основой модуля является электромагнитное реле JQC-3FF-S-Z.

По заявлению продавца модуль может управлять нагрузкой потребляющей переменный ток 10 А при напряжении 250 В, или 10 А постоянного тока при напряжении 30 В. Контакты для подключения нагрузки исполнены в виде клемм с винтовыми зажимами. Управляющие контакты штыревые с шагом 2,5 мм. Все контакты промаркированы.

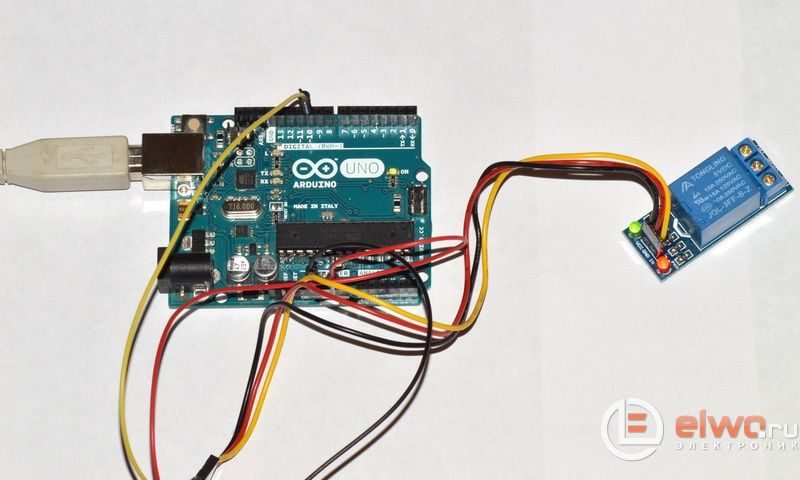

Для работы модулю требуется постоянное напряжение 5 В. Когда ток не протекает через катушку реле модуль потребляет ток 3 мА, при сработавшем реле потребление возрастает до 70 мА. На плате располагаются два светодиода, зеленый светодиод служит для отображения состояния реле, красный – индикатор питания модуля. Модуль отлично подходит для совместной работы с платами аппаратной платформы Arduino. Для подключения хорошо подходит трехпроводной кабель.

Для примера можно загрузить в Arduino простейшую программу, которая последовательно подает в один из цифровых портов логический 0, а затем логическую 1, обеспечивая тем самым переключение реле из одного состояния в другое. По каналу управления протекает ток около 4 мА.

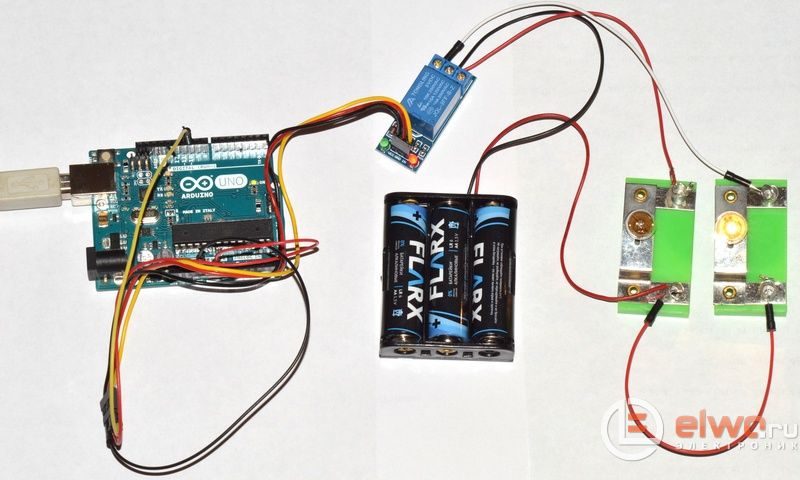

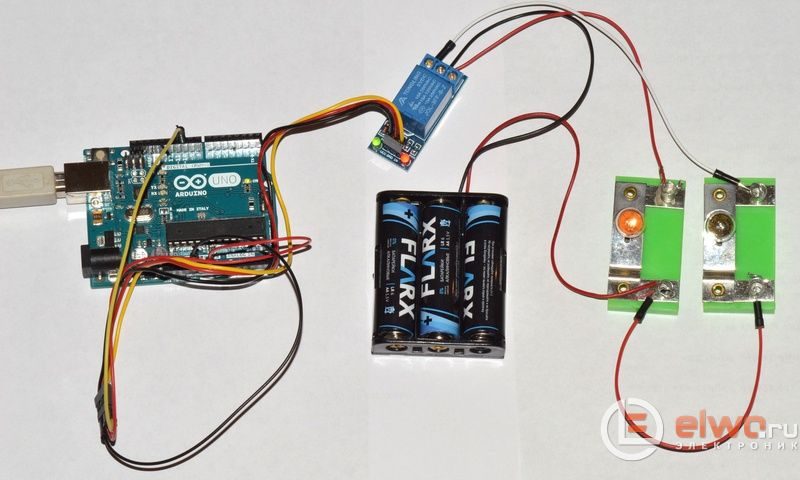

В качестве нагрузки подключим к реле две миниатюрных лампы накаливания. Таким образом, чтобы реле переключала лампы, последовательно зажигая то одну лампу, то другую.

Видео работы модуля

В целом отличное недорогое устройство для управления нагрузкой, которая не требует плавного регулирования мощности и очень частых включений/отключений. Специально для сайта Электрические схемы – Denev.

Источник

DatasheetCafe

Semiconductor Pinout Informations

JQC-3FF-S-Z Relay – Tongling Electric (Datasheet)

Manufacturers : Tongling Electric

1. 10A switching capability
2. Small footprint
3. Sealed type available
4. Class B/F available
5. Conform to RoHS,ELV directive

1. Contact Form : 1H/1Z
2. Contact Material : Silver Alloy
3. Load : Resistive load(COSФ=1)
4. Contact Ratings : 10A 250vac 15A 125vac
5. Minimum load : 100mA 5VDC
6. Max Switching Voltage : 250VAC/30VDC
7. Max Switching Current : 15A
8. Max Switching Power : 2500VA/240W
9. Contact Resistance : 100mΩMax at 6VDC 1A

1. Insulation Resistance : 100MΩ Min at 500VDC
2. Dielectric Strength Between Open Contacts : 750VAC(50/60Hz for one minute)
3. Between Contacts and coil : 1500VAC(50/60Hz for one minute)
4. Operate Time : 10ms
5. Release Time : 5ms
6. Temperature Range : -40℃ to+85℃
7. Vibration Resistance : 10-55Hz, 1.5mm
8. Mechanical : 18,000 operations/hr
9. Electrical : 1,800 operations/hr
10. Humidity : 40-85%
11. Weight : Approx 10g
12. Safety Standard : CQC TUV UL SGS

Источник

Отзыв: Реле напряжения Tongling JQC-3FF-S-Z — Безграничное применение.

Перед вами очередная долгая посылка с просторов Китая: покупал 5 июня, а пришло только сегодня, то есть 12 августа. Судя по своим характеристикам, указанным на сайте продавца, данное одноканальное реле можно подключать даже к сети 220 вольт, но рисковать пока не стал.

Просто ранее было большое желание переделать настольный светильник в автономный типа со своим аккумулятором, но позже передумал. Поэтому данный модуль будет валяться до поры до времени без дела. Скорее всего как-нибудь в будущем присобачу его к обычному выключателю чтобы превратить в сенсорный.

Реле «Tongling» JQC-3FF-S-Z с одной стороны имеет три основных контакта подключения:

1. «VCC» — это напряжение +5 вольт;
2. «GND» — это минус;
3. «IN» — это вход сигнала по которому будет включаться или выключаться реле (правильнее все же будет звучать как открытие и закрытие контактов)

Те самые сенсорные кнопки, которые ранее описывал в «Отзовике» как раз отлично подходят для подобной «релюшки». Хотя если у вас нет такой кнопочки, то вместо них можете использовать просто обычный выключатель.

На противоположной стороне модуля тоже есть три контакта: из них два контакта постоянно будут замкнуты, а два остальных разомкнуты. Просто при работе реле они меняются местами.

Рекомендовать такие штуки будет глупо потому что товар из категории «не для всех», но все же поставлю «пять звезд» за качество и функционал. Применение подобных модулей реально безгранично хоть и производятся они типа чисто для «Ардуино».

Например, я бы посоветовал, как писал выше, для создания самодельных сенсорных выключателей, а также для всяко разных ключей для светодиодных лент. Кстати, автомобилистам тоже бы порекомендовал потому что ранее где-то видел видео как умельцы собирали систему климат-контроля «с нуля» и через контролер-регулятор температуры подключали через контакт «IN» печку машины.

В общем, хорошая штука. На «Али» такие реле можно приобрести от 38 рублей.
