Решено Commax DPV-4HP2 нет изображения

Обсуждалось но что то ничего не получилось пока
5 домофонов пришли после грозы.
В первую очередь были восстановленные блоки питания , также были сгоревшие диоды по аудио , заменил .
Есть вызов и аудио — но нет видео . Платы управления исправны , проверял на другом домофоне . Кинескопы исправны .
Схемы только на МТ

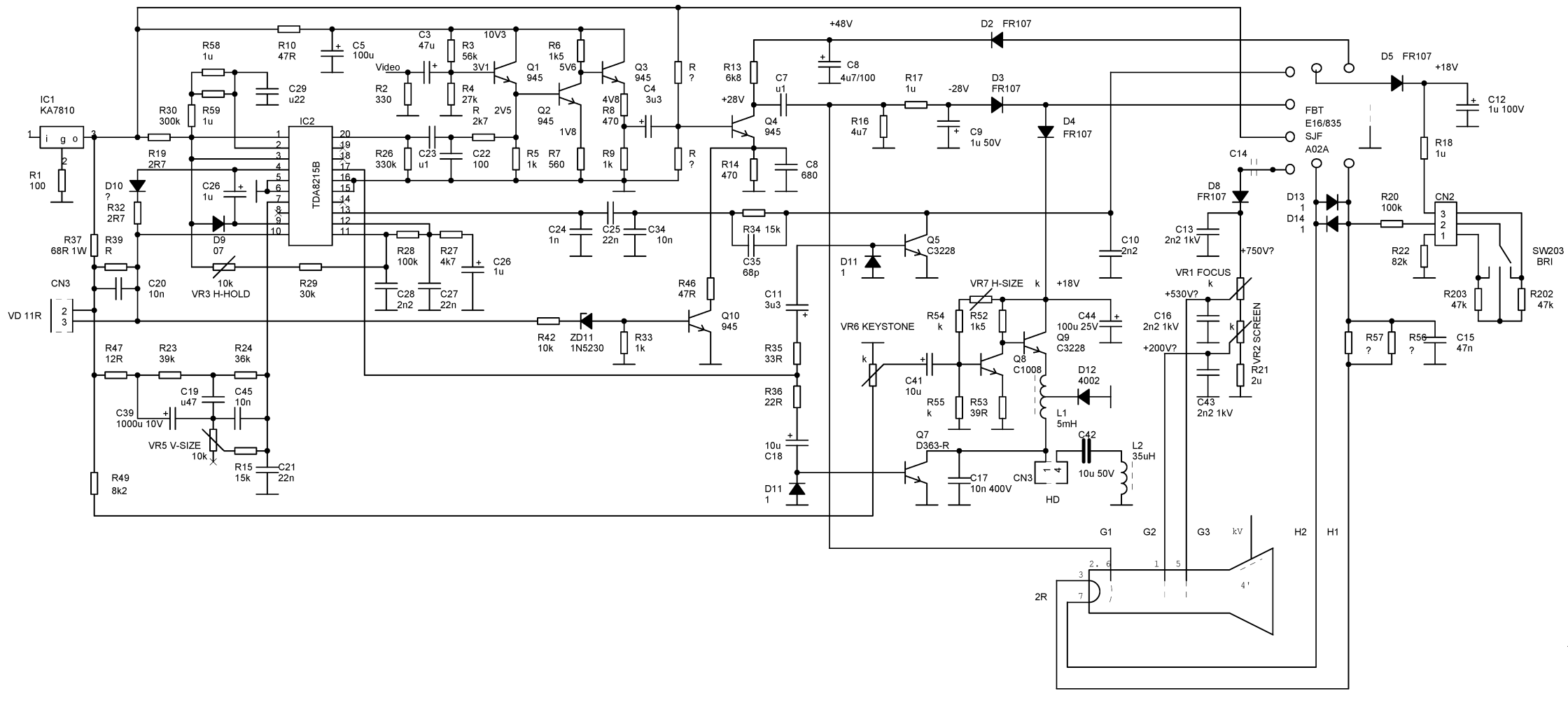

На плате монитора JA-4005

-проверил входной конденсатор по входу видео
-проверил диоды и транзисторы
-поменял LA7806 с исправного
ускоряющее 350 — 400 на всех .

к сожелению сейчас нет осцилографа посмотреть сигналы
