Land rover freelander 2 схема электрооборудования

Land Rover Freelander II. Электрическая схема

cкачать в формате PDF

Автомануал по ремонту Land Rover Freelander в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате pdf.

Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.

Формат: pdf

Размер файла: 4,9 Mb

электронная книга в формате pdf

Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в руководстве функции. В руководстве по ремонту возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.

Чтобы скачать книгу по ремонту Land Rover Freelander, вам необходимо перейти по ссылке Скачать , подтвердить ознакомление с условиями использования и загрузить файл на ваше устройство. Мы не ограничиваем скорость загрузки. Если у вас возникнут трудности — воспользуйтесь формой обратной связи. Мы постараемся решить проблему и ответить вам как можно быстрее.

Что вы найдете в книге по ремонту Land Rover Freelander?

Подробную информацию об устройстве автомобиля.

Алгоритм определения неисправностей, систему ежедневных и периодических проверок, справочную информацию по самодиагностике Land Rover Freelander.

Инструкцию по своевременному обслуживанию автомобиля.

Пошаговое руководство по самостоятельному ремонту Land Rover Freelander.

Описание книги

Книга по ремонту Land Rover Freelander

Эксплуатация любого автомобиля Land Rover Freelander невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Land Rover Freelander содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту Land Rover Freelander разделено на главы:
Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);
Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);
Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);
Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);
Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Land Rover Freelander);
Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Land Rover Freelander).

Любая из процедур ремонта Land Rover Freelander приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Land Rover Freelander высококвалифицированными автомеханиками.

Книга «Land Rover Freelander II. Электрическая схема» необходима, чтобы диагностика и ремонт Land Rover Freelander могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту Land Rover Freelander Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Источник

LRmanual.ru

Вы здесь

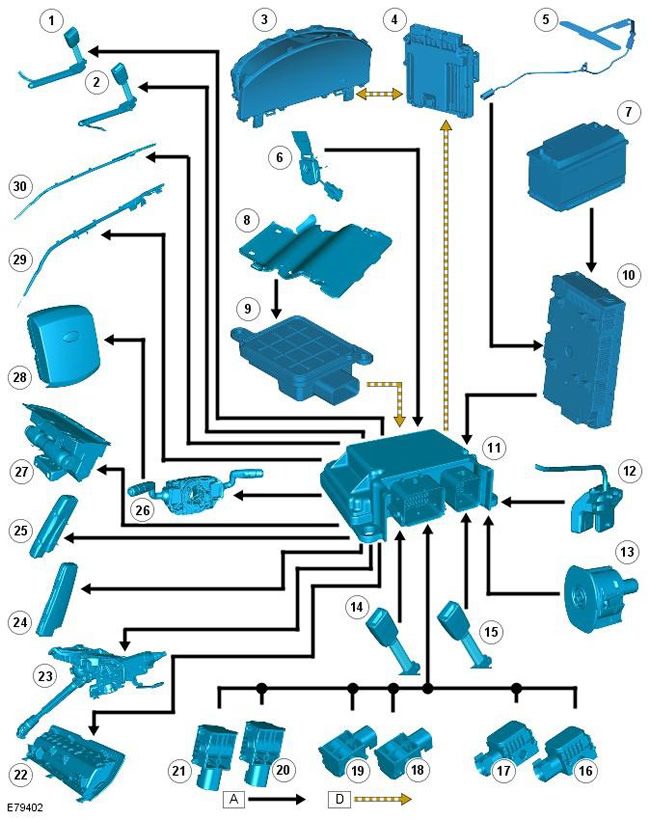

Схема управления Freelander 2

ПРИМЕЧАНИЕ: A = жесткое соединение; D = высокоскоростная шина CAN.

Поз. № запасной части Наименование
1 Преднатяжитель ремня безопасности водителя
2 Преднатяжитель ремня безопасности пассажира
3 Щиток приборов
4 Модуль управления двигателем (ECM)
5 Датчик системы Belt-minder – в зависимости от рынка
6 Датчик натяжения ремня безопасности – в зависимости от рынка
7 Аккумулятор
8 Датчик присутствия пассажира
9 Модуль датчика присутствия пассажира
10 Центральная электрораспределительная коробка (CJB)
11 Блок управления системой защиты водителя и пассажиров (RCM)
12 Датчик положения сиденья
13 Выключатель подушки безопасности переднего пассажира
14 Переключатель замка ремня безопасности водителя.
15 Датчик-переключатель замка ремня безопасности пассажира
16 Датчик удара — передний левый
17 Датчик удара — передний правый
18 Датчик бокового удара — левая стойка В
19 Датчик бокового удара — правая стойка В
20 Датчик бокового удара — левая стойка С
21 Датчик бокового удара — правая стойка С
22 Нижняя подушка безопасности водителя
23 Адаптивная рулевая колонка
24 Боковая подушка безопасности – левая
25 Боковая подушка безопасности – правая
26 Часовая пружина
27 Подушка безопасности пассажира
28 Подушка безопасности водителя
29 Шторка безопасности – левая
30 Шторка безопасности – правая

Вебасто на Фрилендер 2 устройство, управление, особенности.

Ключ Фрилендер 2- функции и программирование.

Freelander 2 — задача решена, замена блока управления магнитолой

Land Rover Freelander 2 магнитола в стиле Тесла

Land Rover Freelander 2 Навигация и Голосовые метки / Review Navigation Voice Control Freelander 2

Land Rover Freelander 2 (2010). Часть 1. Интерьер.

Источник

LRmanual.ru

Вы здесь

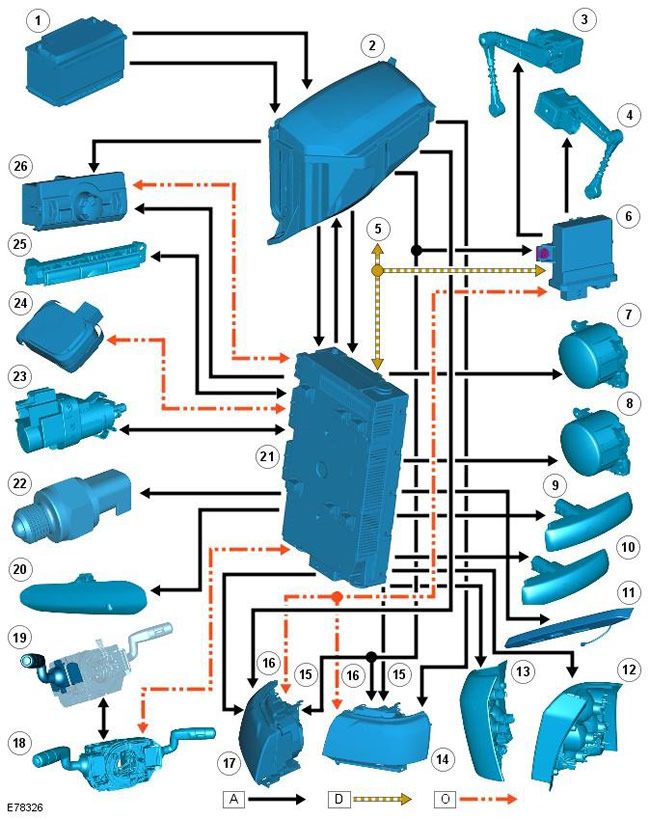

Схема управления Freelander 2

ПРИМЕЧАНИЕ: A = Соединение проводами; D = Высокоскоростная шина CAN; O = Шина LIN

Поз. № запасной части Наименование
1 Аккумулятор
2 Электрораспределительная коробка аккумулятора (BJB)
3 Передний датчик высоты
4 Задний датчик высоты
5 Высокоскоростная шина CAN к другим системам автомобиля
6 Модуль коррекции наклона света фар
7 Правая передняя противотуманная фара
8 Левая передняя противотуманная фара
9 Лампа левого бокового указателя поворота
10 Лампа правого бокового указателя поворота
11 Фонарь освещения номерного знака
12 Левый блок задних фонарей
13 Правый блок задних фонарей
14 Левая фара в сборе
15 Контроллер AFS
16 Электродвигатель корректора наклона света фар
17 Правая фара в сборе
18 Модуль рулевого колеса
19 Левый многофункциональный переключатель рулевой колонки
20 Верхний дополнительный стоп-сигнал.
21 Центральная электрораспределительная коробка (CJB)
22 Переключатель фонарей заднего хода (только механическая коробка передач)
23 Выключатель стоп-сигналов
24 Датчик дождя/ освещенности
25 Переключатель аварийной световой сигнализации.
26 Модуль переключателя освещения
27 Плавкий предохранитель 15A (F33)
