Как подключить цветную светодиодную ленту с пультом

Существует не только светодиодная лента стандартного свечения белым цветом, но и многоцветная RGB лента. Если вам хочется добавить ярких красок в оформлении своего интерьера, периодически сменяя цвета и оттенки, то читайте далее, как подключить цветную светодиодную ленту с пультом.

Для начала раскроем преимущества и недостатки подключения RGB ленты, чтобы вам было проще сделать выбор в его пользу и продумать все детали монтажа.

Преимущества и недостатки RGB ленты

Если вы уже убедились, что для вашего интерьера не хватает многоцветного освещения, то самое время поговорить о плюсах и минусах подключения RGB светодиодной ленты.

Из преимуществ можно выделить:

  • Простота монтажа.
  • Срок службы в сравнении с привычными лампами накаливания намного дольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
  • Удобство использования, компактность.
  • Возможность осуществления любых, даже самых необычных дизайнерских решений за счет гибкости и применения световых эффектов: мерцание, смена цветов и оттенков, регулировка яркости и т. д.
  • Безопасность, которая достигается за счет низкого потребляемого напряжения.

К недостаткам подключения РГБ ленты относятся:

  • Невысокая влагостойкость, но ее можно существенно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
  • Отсутствие защиты от механических повреждений.
  • Сниженное качество цветопередачи по сравнению с белым светодиодом, так как применяемые светодиоды имеют относительно невысокий индекс цветопередачи.

Характеристики впечатляют, недостатки можно регулировать, адаптируя под свои условия и требования. Например, если вам важно, чтобы светодиоды были хорошо защищены от воздействия внешних факторов, то применяйте для монтажа алюминиевый профиль. Если комната, в которой предполагается установка светодиодной ленты имеет повышенную влажность, то подбирайте ее, учитывая влагостойкость осветительного прибора. В общем, перед покупкой продумайте все детали.

Что нам потребуется для подключения RGB ленты

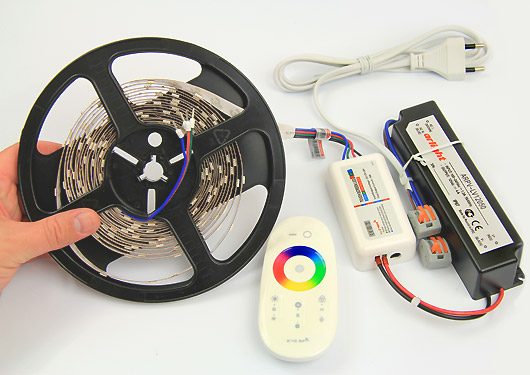

На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.

  1. RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее. Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.
  2. Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
    R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).

При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.

Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:

Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).

  1. Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.

Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.

Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения.

Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.

Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.

Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.

Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.

Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.

  1. Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
  2. Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

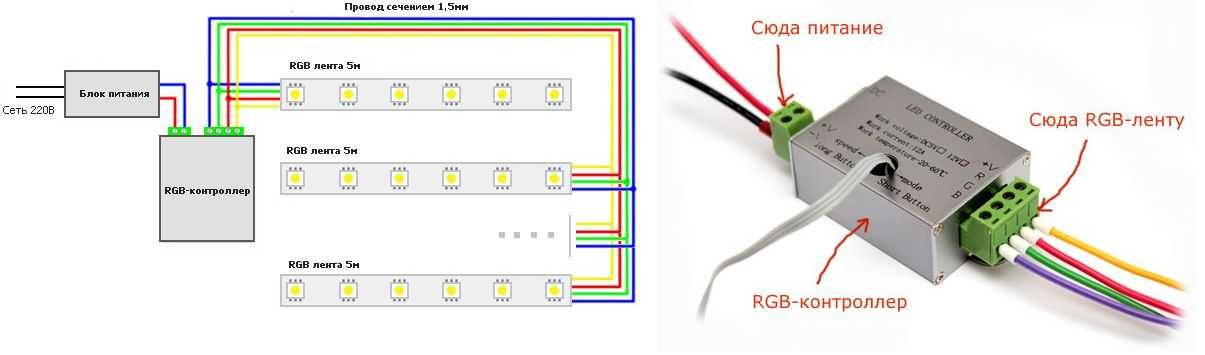

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

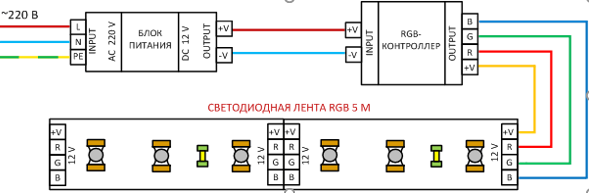

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

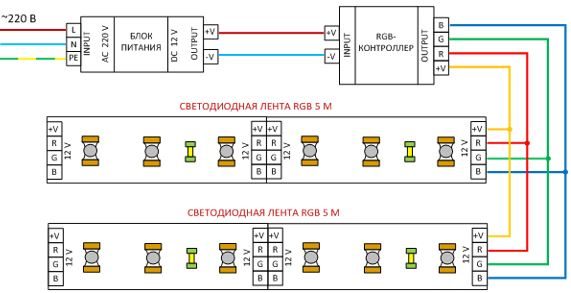

  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

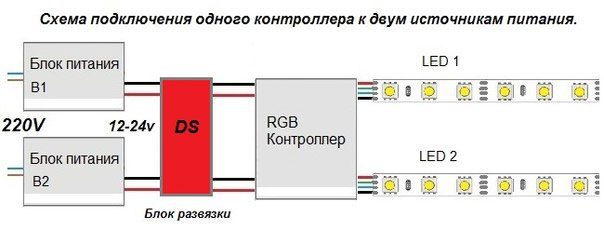

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

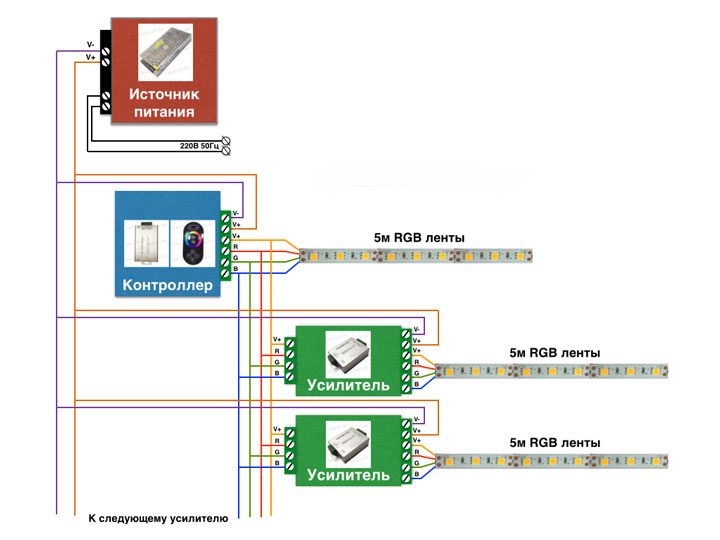

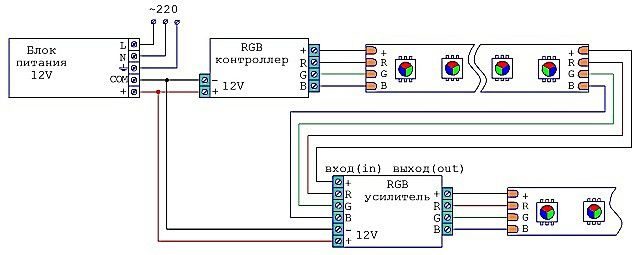

  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

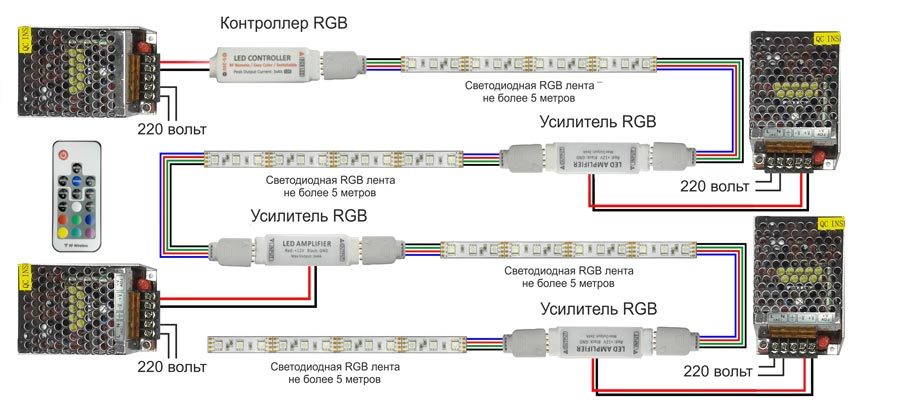

  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Основные ошибки при подключении

Советуем ознакомиться с этими небольшими подсказками при монтировании светодиодной ленты, чтобы избежать самых распространенных ошибок. Это существенно упростит вам все этапы работы с декоративным осветительным прибором.

  • Нарушение последовательности в подключении RGB ленты. Если не соблюдать требуемую очередность, то светодиодная лента не будет светить, а может и вовсе перегореть. Представленные выше схемы наглядно объясняют, как правильно соединить все элементы.
  • Неверное последовательное соединение отрезков ленты, длиной более 5 м. Важно при подключении таких длинных лент дополнять цепь усилителем или дополнительным блоком питания, чтобы мощности хватало на всю протяженность диодной ленты, и нагрузка была распределена равномерно.
  • Мощность трансформатора обязательно должна быть больше суммарной мощности всех светодиодных отрезков. В противном случае конструкция может прослужить недолго.
  • Соединение между собой нескольких отрезков светодиодных лент может выполняться только двумя возможными способами: при помощи специальных коннекторов или методом спайки. Ни в коем случае не пытайтесь соединить их посредством скручивания.
  • Светодиодные ленты повышенной мощности должны монтироваться в алюминиевый профиль для теплоотвода, чтобы избежать перегрева и возгорания. Профиль может также защитить от воздействия внешних факторов.
  • Разрезать диодную ленту следует в специально предназначенных для этого местах, где нарисована пунктирная линия с ножницами, иначе она потеряет свою работоспособность.
  • Иногда возникает путаница с проводами контроллера, как правильно его подключить к RGB светодиодной ленте смотрите по рисункам и рекомендациям выше.

Лучше учиться на ошибках других людей и изначально установить светодиодное освещение правильно, применяя все правила и советы.

Надеюсь, что из всех перечисленных методов установки RGB ленты, вы нашли самый подходящий для себя. Соблюдайте все вышеупомянутые правила, для создания качественного освещения и для безопасного использования в дальнейшем.

Источник

RGB светодиодная лента

Введение

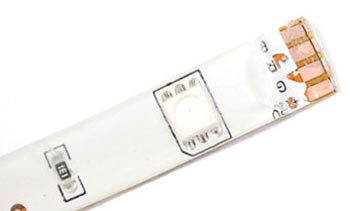

Светодиодная RGB лента представляет собой гибкую ленту, с нанесенными на ней проводниками и RGB-светодиодами (полноцветными). В последнее время светодиодные ленты получили широкое распространение в архитектуре, авто и мото тюнинге, костюмах, декорациях и т.п. Также бывают водонепроницаемые ленты, которые можно использовать к примеру в бассейнах.

Светодиодные ленты бывают двух типов: аналоговые и цифровые.
В аналоговых лентах все светодиоды включены в параллель. Следовательно, вы можете задавать цвет всей светодиодной ленты, но не можете установить определенный цвет для конкретного LED. Эти ленты просты в подключении и не дорогие.
Цифровые светодиодные ленты устроены немного сложнее. К каждому светодиоду дополнительно устанавливается микросхема, что делает возможным управлять любым светодиодом. Такие ленты намного дороже обычных.

В данной статье мы рассмотрим работы только с аналоговыми светодиодными лентами.

Аналоговые RGB светодиодные ленты

Техническая спецификация:
— 10.5мм ширина, 3мм толщина, 100мм длина одного сегмента
— водонепроницаемая
— снизу скотч 3М
— макс. потребление тока (12В, белый цвет) — 60мА на сегмент
— цвет свечения (длина волны, нм): 630нм/530нм/475нм

Схема светодиодной RGB ленты

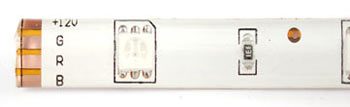

Лента поставляется в рулонах и состоит из секций длиной по 10 см. В каждой секции размещается 3 RGB светодиода, типоразмера 5050. Т.е. в каждой секции получается, что содержится 9 светодиодов: 3 красных, 3 зеленых и 3 синих. Границы секций отмечены и содержат медные площадки. Поэтому, при необходимости, ленту можно обрезать и спокойно припаиваться. Схема светодиодной ленты:

Энергопотребление

В каждой секции ленты, последовательно подключены по 3 светодиода, поэтому питание 5В не подойдет. Питание должно быть 12В, но можно подавать напряжение и 9В, но тогда светодиоды будут гореть не так ярко.

Одна LED-линия сегмента потребляет приблизительно 20мА при питании 12В. Т.о. если зажечь белый цвет (т.е. красный 100%, зеленый 100% и синий 100%), то энергопотребление секции составит около 60мА.

Теперь, можно легко посчитать потребление тока всей ленты. Итак, длина ленты составляет 1 метр. В ленте 10 секций (по 10 см каждая). Потребление ленты при белом цвете составит 60мА*10=600мА или 0.6А. Если использовать ШИМ fade-эффект между цветами, то энергопотребление можно снизить вдвое.

Подключение ленты

Для того, чтобы подключить ленту, необходимо припаять провода к 4 контактным площадкам. Мы использовали белый провод для +12В, а остальные цвета в соответствии с цветами светодиодов.

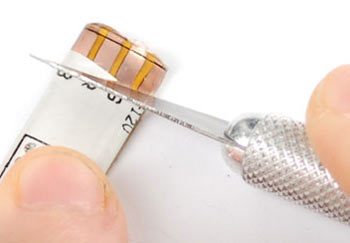

Срежьте защитную пленку на конце ленты. С какой стороны будет производится подключение — не важно, т.к. лента симметричная.

Зачистите слой изоляции, чтобы оголить контактные площадки.

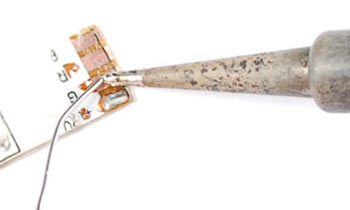

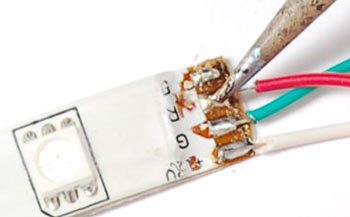

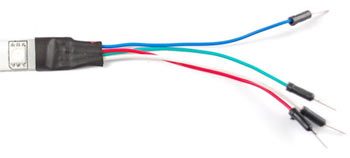

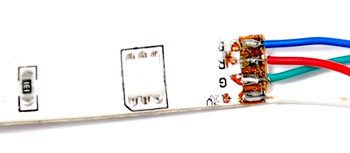

Припаяйте четыре провода. Лучше использовать многожильный провод (например ПВ3 или кабель ПВС), он более гибкий.

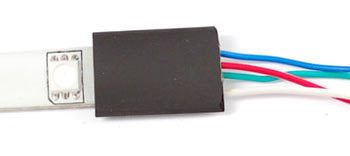

Для защиты от воды и внешних воздействий можно использовать термоусадочную трубку. Если светодиодная лента будет использоваться во влажной среде, то дополнительно, контакты можно промазать силиконом.

Работа с светодиодной лентой

Ленту легко можно использовать с любым микроконтроллером. Для управления светодиодами рекомендуется использовать широтно-импульсную модуляцию (ШИМ). Не подключайте выводы ленты напрямую к выводам МК, т.к. это большая токовая нагрузка и контроллер может сгореть. Лучше использовать транзисторы.

Вы можете использовать NPN-транзисторы или еще лучше N-канальные мосфеты. При подборе транзистора не забудьте, что максимальный коммутируемый ток транзистора нужно брать с запасом.

Подключение светодиодной ленты к контроллеру Arduino

Рассмотрим пример подключения светодиодной ленты к популярному контроллеру Arduino. Для подключения, можно использовать недорогие и популярные мосфеты STP16NF06. Можно также использовать и обычные биполярные транзисторы, к примеру TIP120. Но по сравнению с мосфетом, у него больше потери напряжения, поэтому все же рекомендуется использовать первые.

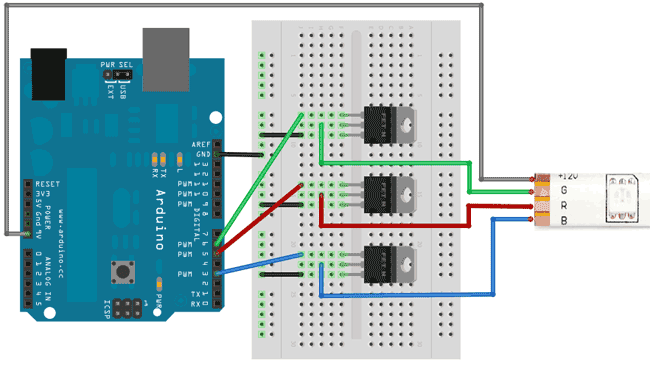

На схеме ниже показано подключение RGB светодиодной ленты при использовании N-канальных мосфетах. Затвор мосфета подключается к pin1 контроллера, сток к pin2 и исток к pin3.

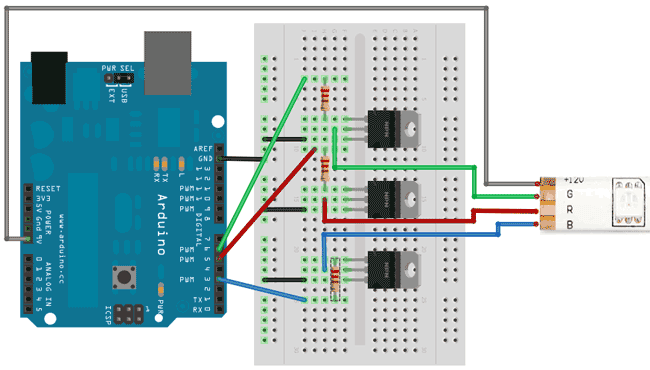

Ниже, показана схема подключения при использовании обычных биполярных транзисторов (например TIP120). База транзистора подключается к pin1 контроллера, коллектор к pin2 и эмиттер к pin3. Между базой и выводом контроллера необходимо поставить резистор сопротивлением 100-220 Ом.

К контроллеру Arduino подключите источник питания с напряжением 9-12 Вольт, а +12В от светодиодной ленты необходимо подключить к выводу Vin контроллера. Можно использовать 2 раздельных источника питания, только не забудьте соединить «земли» источника и контроллера.

Пример программы

Для управления лентой будет использовать ШИМ-выход контроллера, для этого можно использовать функцию analogWrite() для выводов 3, 5, 6, 9, 10 или 11. При analogWrite(pin, 0) светодиод не будет гореть, при analogWrite(pin, 127) светодиод будет гореть в полнакала, а при analogWrite(pin, 255) светодиод будет гореть с максимальной яркостью. Ниже приведен пример скетча для Arduino:
