Обзор проходных выключателей Legrand: схемы подключения и их особенности

Еще со времен появления первых лампочек, для их включения и отключения использовались простенькие выключатели. Для небольших помещений было вполне достаточно обычных одно- или двухклавишных моделей этих устройств. Проходной выключатель Легранд стал удобным решением в больших или длинных комнатах.

Информация о компании и ее продукции

Торговая марка Легранд принадлежит французской компании, производящей большое количество наименований электротехнического оборудования. Товары этого бренда всегда отличались высоким качеством, надежностью и долговечностью, чем и заслужили доверие большого круга покупателей.

Компания выпускает продукцию в разных ценовых категориях, от эконом до премиум класса, что позволяет удовлетворить любой спрос. А количество форм и расцветок изделий бренда Легранд значительно расширяет возможности использования в различных интерьерных решениях. Также следует упомянуть о наиболее популярных сериях электротехнических изделий:

Legrand Celiane

Это продукция класса премиум. Характерные черты серии Celiane – необычные круглые формы изделий. Стильный дизайн в сочетании с изысканными цветами (стандартный белый, слоновой кости, графит, титан и др.), способны вписывать их в самые шикарные интерьеры. Legrand Celiane оснащаются передовыми технологиями управления: бесконтактное, сенсорное, бесшумное управление клавишами, кнопками или рычажками с подсветкой либо индикацией. Коллекцию Legrand Celiane отличает полная взаимозаменяемость внешних декоративных рамок на панели других расцветок. Выбрав серию Celiane, вы сможете менять внешний вид своих выключателей буквально по настроению.

Примеры внешних панелей серии ЛеграндCeliane

Legrand Valena

Изделия этой серии выполняются в классическом стиле с квадратными формами. Коллекция Valena – это наиболее удачная разработка французских инженеров. Предлагаемые расцветки: белый, кварц, алюминий, светлое или темное дерево, терра и др. Могут быть как с подсветкой, так и без нее. Выключатели серии Легранд Валена отлично вписываются в любые интерьерные решения и достойно смотрятся в разнотипных помещениях. Только на территории России Valena присутствует уже более 20 лет, а в странах Европы давно занимает первые позиции. Более доступная цена устройств серии Valena, но в то же время современный дизайн, вот чем заслужили особое внимание эти приборы.

Дизайн декоративных рамок Легранд Valena

Но заинтересовались ими не только обычные покупатели. С некоторых пор, китайские подпольные заводики начали усердно штамповать контрафактное оборудование под маркой Legrand Valena, так как они более дешевые. Поэтому не рискуйте покупать электрооборудование на рынках, а обращайтесь в специализированные магазины. Только оригинальная продукция, будь то серия Valena, Celiane или другие, принесет истинный комфорт и убережет от неприятностей.

Это лишь малая часть всего ассортимента товаров под маркой Легранд. Каждая из серий отличается от других внешним дизайном и расцветками. Помимо моделей Celiane и Valena, также обратите внимание на следующие интересные серии: Legrand Oteo, Mosaic, Quteo, Anam.

Устройство, принцип работы и предназначение

Чтобы самостоятельно подключить проходной переключатель нужно представлять, как он устроен. Внешне он практически не отличается от обычного, основная разница заключается во внутренней конструкции. Стандартный выключатель замыкает/размыкает электрическую цепь, проходной, разъединяя одну линию, соединяет другую.

Так, если у обычного одноклавишника задействуются только два контакта, то у проходного три. То есть второй выходной контакт соединяется с парным выключателем. Если подключаете двухклавишный прибор, то контактов будет уже шесть.

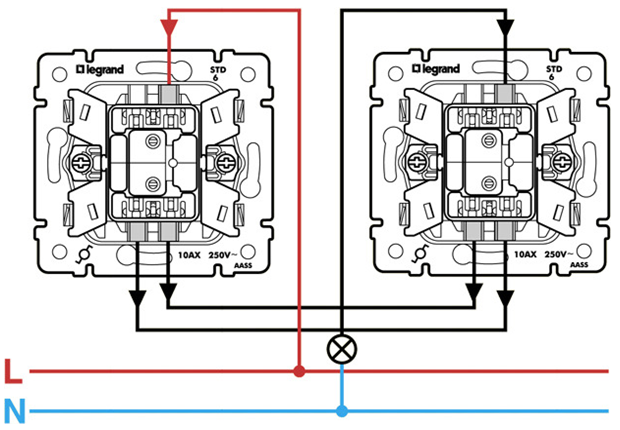

Схема подключения проходного одноклавишного выключателя Легранд

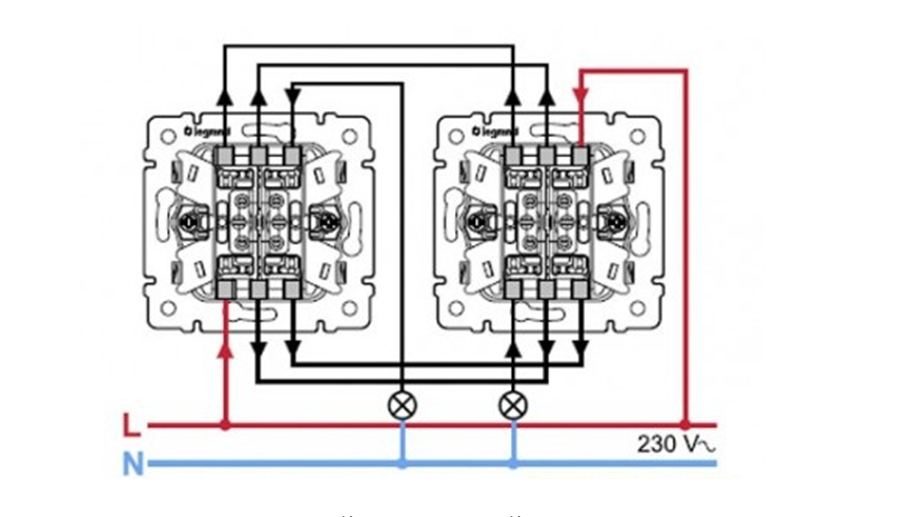

Схема подключения двухклавишного устройства компании Легранд

Главное предназначение проходных переключателей – это управление одним источником света с разных сторон помещения. Понять принцип работы будет легче всего на следующих примерах:

  • Длинный проходной коридор. Нередко в планировках помещений можно встретить комнаты значительной длины или площади с двумя проходами. При входе с одной стороны вы нажимаете выключатель, но доходя до противоположного конца уже неудобно возвращаться чтобы выключить свет. Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.
  • Лестничные марши или разные этажи. В больших домах, с длинными лестницами и несколькими этажами, довольно удобно включить свет, например, на первом, а поднявшись по лестнице, выключить на втором или третьем.
  • Комнаты. Представьте, что вы легли на кровать и решили немного вздремнуть, но, чтобы погасить свет нужно подниматься, идти к переключателю. Так и сон перебить можно. А что, если провести параллельный выключатель куда-нибудь к изголовью, тогда можно не вставая отключить освещение и спокойно отдыхать.

Как видите, проходные переключатели заметно повышают комфорт жильцов, позволяя избегать лишних движений.

Схемы подключения разных типов выключателей

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

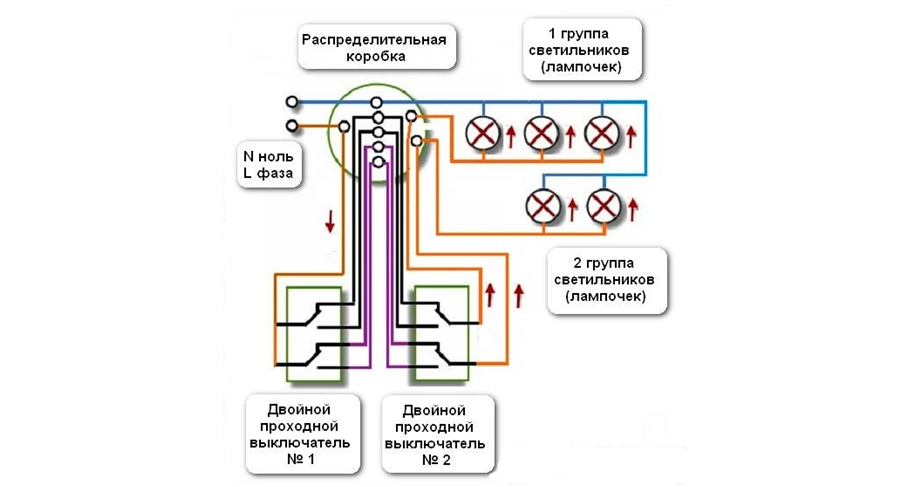

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.

Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

Внимание! При любых электромонтажных работах не забывайте отключать электричество.

Источник

Порядок подключения выключателя Legrand с двумя клавишами

Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением. С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.

Сферы применения двухклавишных выключателей

Двухклавишный выключатель Legrand с подсветкой

Для решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек. Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.

При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.

Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.

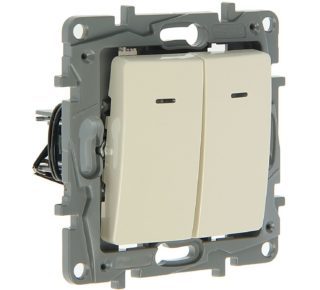

Двухклавишный выключатель с подсветкой

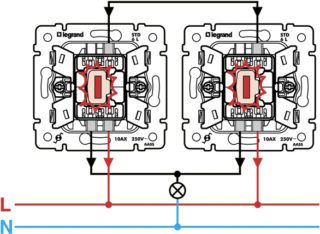

Управление из 2-х мест (переключатель на 2 направления с подсветкой)

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

В качестве подсветки в изделиях от Легранд используются полупроводниковый светодиод или неоновая лампочка. Внешне они практически не отличаются, но пропускают через себя токи различной величины. Для светодиодов они составляют порядка 2 мА, а для неоновых лампочек – около 0,1 мА.

Порядок демонтажа лампочки подсветки

Демонтаж светодиода выключателя

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

  1. Выключить вводный автомат на квартирном щитке.
  2. Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
  3. Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
  4. Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Порядок монтажа обычных моделей Легранд

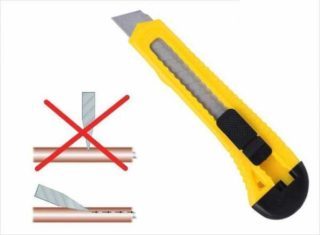

Техника удаления изоляции с проводки

Перед тем как установить выключатель Легранд в обычном исполнении, следует подготовить простейший инструмент: отвертку, бокорезы и острый нож.

Порядок монтажа двухклавишных моделей:

  1. Отключается вводный автомат.
  2. Подводимые к изделию проводники подготавливаются к подключению – изоляция на их концах зачищается.
  3. С прибора демонтируются клавиши и декоративная крышка.
  4. Далее можно подсоединить к его клеммам зачищенные концы проводников, а затем вернуть на место декоративное обрамление и клавиши.

При монтаже двойных выключателей от Легранд особое внимание обращается на разводку отходящих проводов. Каждый из них предназначен для подсоединения отдельной нагрузки, размещенной в пределах обслуживаемого помещения. При монтаже изделия нужно учитывать нанесенную на его корпусе маркировку, указывающую места подключения подводящих и отводящих одиночных жил кабеля.

Нюансы подключения выключателей от Легранд

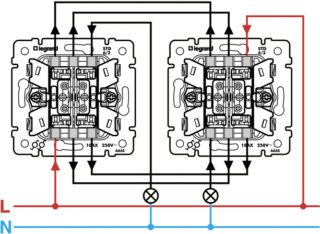

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления)

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

  • согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
  • для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
  • перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

  • снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
  • в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
  • таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

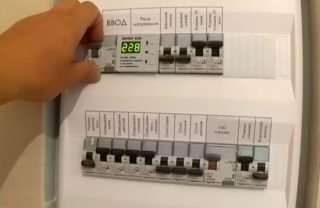

Отключение общего водного автомата перед установкой выключателя

Установку проходных изделий рекомендуется проводить в следующем порядке:

  1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
  2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
  3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
  4. Те же операции проделываются со вторым выключателем.

У большинства моделей выключателей от Легранд в сопроводительной документации обязательно имеется электрическая схема.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.
