Не включается ноутбук Lenovo G580 20150

Данный ноутбук поступил мне от человека со словами «Никто не смотрел, не включается». При этом он утверждал, что ноутбук лежал 3 месяца без работы и когда им решили воспользоваться — он не включился.

Ноутбук укомплектован зарядным устройством PA-1900-56LC.

На ноутбуке имеется наклейка с характеристиками.

При осмотре выяснилось, что ноутбук уже полностью разбирался, шлейфы частично были отсоединены, а винтики аккуратно лежали в пакете внутри ноутбука. В ноутбуке Lenovo G580 20150 установлена материнская плата QIWG6 LA-7988P 2012-12-18. Service Manual на данную ревизию я не нашел и поэтому пришлось ориентировать на LA-7981P.
При звонке владельцу и вопросу об данной разборке, он начал уверять, что это он разбирал его и просто посмотрел на него.

При дальнейшем осмотре, было обнаржено, что резистор 0,36 Ом питания видеоядра приподнят и под него подложен термоскотч. При повторном звонке хозяину вопрос по данной ситуации, он признался, что ноутбук смотрел какой-то мастер. Мастер сказал, что ноутбук имеет проблемы с мультиконтроллером, но он ничего не паял и ничего не делал.

Ноутбук конечно никак не мог работать в таком состоянии. Сопротивление видеоядра в обычной ситуации невысокое и в данной ситуации при поверхностном осмотре не содержало КЗ. Почему он его отпаял — осталось загадкой.

В Service Manual на LA-7981P есть Power Sequence, в котором показана разводка питания по ноутбуку.

При любом развитии ситуации на шаге А2 с элемента PU301 должно выходить напряжение B+. Напряжения VIN и BATT на плате присутствовали, а B+ — нет. Также на плате отсутствовали все дежурные питания, кроме входного. Сопротивления цепей VIN и BATT были в разумных пределах, а B+ — короткое на землю.

Ключ PQ301 открывался и после него было напряжение, а ключ PQ302 — нет. при этом управляющий сигнал идет на затворы обоих транзисторов. Необходимо разбираться с коротким замыканием цепи B+.

Почему возникло это КЗ — неизвестно. Что делал предыдущий человек при его осмотре — аналогично неизвестно. Но суть была в том, что необходимо было выпаивать часть элементов, чтобы определить, что приводит к данному КЗ.

В виду недостатка свободного времени и некорректной подачи информации об исходном состоянии ноутбука, я вернул ноутбук обратно владельцу, объяснил ситуацию и посоветовал вернуть первому человеку, который его осматривал.

Источник

Как самостоятельно разобрать и собрать ноутбук Lenovo G580 (20150).

Сегодня будем разбирать, и чистить от накопившейся пыли ноутбук Lenovo G580 модификация 20150.

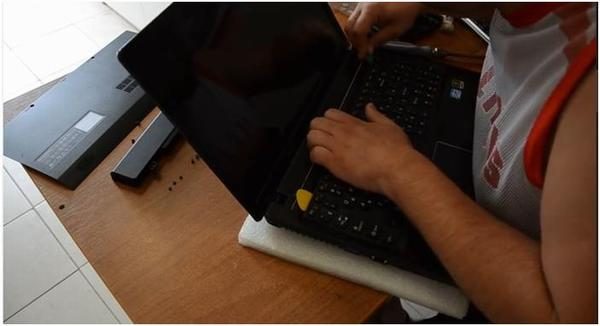

    Начинаем разборку с отсоединения аккумулятора. Двигаем защелки в противоположные стороны и выдвигаем аккумулятор.

Начинаем сборку в обратном порядке:

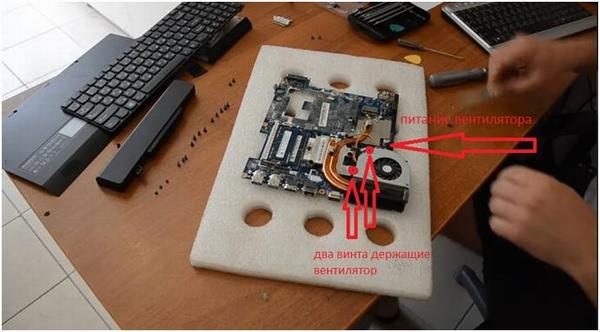

  1. Подсоединяем шлейф питания вентилятора, ставим на место и прикручиваем вентилятор на два болта, приклеиваем ленту с обратной стороны. Устанавливаем материнскую плату на место в нижний корпус.

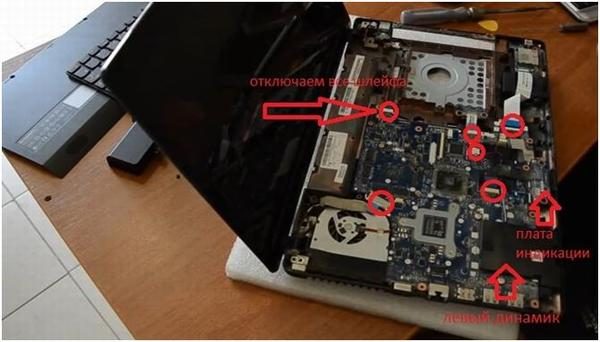

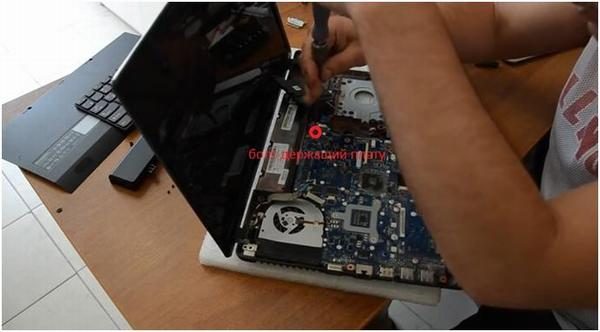

  2. Подключаем шлейф питания в верхнем правом углу платы, прикручиваем болт держащий плату, обозначен стрелкой (находится в верхнем левом углу). Далее подключаем все шлейфы: матрицы (приклеиваем его к кулеру), кардридера, шлейф динамика (прокладываем на место провода и прикручиваем левый динамик), оптического привода и USB. Подключаем шлейф платы индикации, прикручиваем плату индикации на два винта.

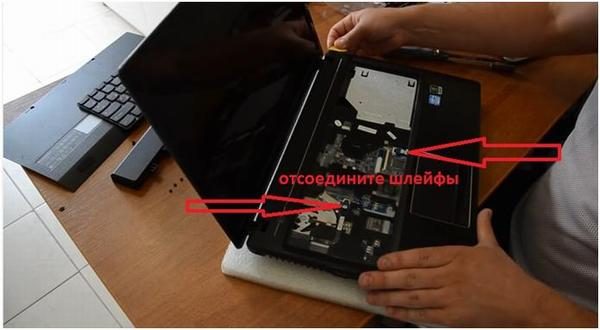

  3. Надеваем крышку ноутбука, защелкиваем по периметру. Подключаем два оставшихся шлейфа на кнопку питания и на тачпад. Проверяем, чтобы все было плотно вставлено, на каждом шлейфу есть маркировочная черта, которая показывает, правильно вставлены или нет шлейфа. Затягиваем болт крепления верхней крышки. Подключаем аккуратно, не переламывая шлейф клавиатуры, и вставляем клавиатуру, начиная снизу в пазы, и по периметру защелкиваем.

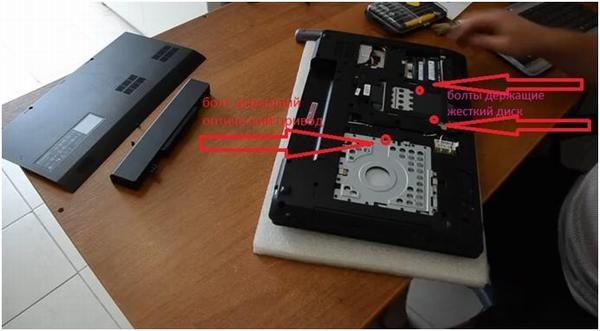

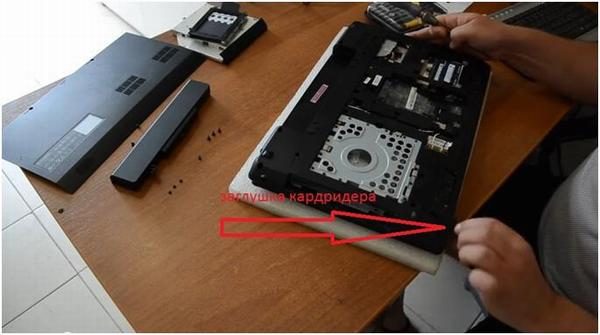

  4. Переворачиваем ноутбук, затягиваем болт от клавиатуры (лунка самореза подписана). Прикручиваем болты под оптическим приводом, задвигаем привод и затягиваем одним болтом. Прикручиваем два болта под винчестером, лунки подписаны один болт длиннее другой короче. Вставляем винчестер на место и прикручиваем. Прикручиваем на место Wi-Fi адаптер, подключаем антенны. Задвигаем на место заглушку кардридера. Закрываем все основные компоненты ноутбука крышкой, закручиваем два болта держащие крышку. Вставляем аккумулятор.

На этом сборка и чистка ноутбука завершена.

Видео к этой статье можете посмотреть ниже, где будет наглядно показано как самостоятельно собрать и разобрать ноутбук Леново.

Источник

Lenovo g580 20150 схема материнской платы

Нужно было купить ноутбук для дома, восновном для печатания и чтобы мог показывать видео, но достаточно большой. Вообщем то задача оказалась сложная, учитывая рамки бюджета в 10000р, да и выбор между стоял сложный между amd e серии и intel celeron. Но так как у меня уже есть компьютер с sandy bridge и в особенности понравился видео-ускоритель hd3000, вроде как не сильно разогревающийся. НУ и наверное в пользу о покупке именно этого ноутбука легла его укомплектованность периферийными устройствами, такими как usb 3.0(при том 2 шт) и hdmi, а так же стерео-динамики, практически у всех буков за эту цену динамик один.

Главное достоинство как мне показалось при покупке это предельная просто корпуса, в других обзорах писали что даже можно добраться до процессора просто сняв заднюю крышку, увы это не так, что сменить термопасту нужно его разбирать. Зато g580 оказался куда прочнее и меньше гнётся под нагрузкой, что уже хорошо при переноске, скажем когда его берут одной рукой. Порадовало что ещё конструкцию петель по сравнению с серией 560/570, теперь они вроде как прочнее, нет ощущения, что крышка отлетит с корнем. При всей лёгкости открытия крышки, открытия крышки в начале, то в середине она открывается уже сложнее, но на моей экземпляре она может при небольшом движении бука откинуться больше, очень неприятно. Когда же крышку закрываешь, то она очень сильно идёт в низ и хлопает, кажется что экран может треснуть. Дизайн конечно как и всех lenovo очень скучный и впринципе такой же как два или три года назад, разве что можно отметить что для своей начинки очень толстый и имеет много свободного места. Кстати его вес приятно порадовал, не сильно отличается от нетбуков с подобным размером экрана, впрочем как и блок питания, который вообще невесом для меня. НУ и главный минус любого производителя, это то, что только нижняя часть крышки матовая, вся остальная глянцевая, видимо китайцы думают что глянец придаёт крутизны и дороговизны,я давно заметил такое у многих производителей.

По технической производительности сказать сложно что то, сразу можно сказать, что привод поставили такой, который я видел только в 90х, при считывании диска дико вибрирует и шумит, двухслойные диски записывает. Процессор разогревается максимум до 50 градусов в не ресурсоёмких приложениях, при этом куллер не шумит, вообщем режим нагрева похожий на мой процессор i5 sandy bridge. Тачпад распознаёт несколько движений, прокрутка правда реализована не очень, с краю тачпада нужно проводить пальцем. Во второй слот сразу доставил 4гб оперативной памяти, проработал от заводской зарядки чуть больше часа, прожил с установленной виндой и при активном использовании 4 часа, что не плохо для бюджетного ноутбука.

В играх пока тесты не делал, даже не знаю что проверить.

Источник

Ремонт ноутбука Lenovo G580, не включается

Всем привет! Сегодняшняя статья будет посвящен ремонту ноутбука Lenovo G580, который я делал примерно год назад. Фотографии остались — пришло время написать статью.

Итак, ноутбук, насколько я помню, пришел с заявленной неисправностью — не включается. Экран был темный и не было никакой реакции на кнопку включения. Ну что ж, давайте посмотрим, как его разобрать и отремонтировать.

Кстати, ноутбук эксплуатировался с мобильным интернетом от билайна. Неплохой интернет и ловит у нас в городе практически везде. Можно, кстати, приобрести тарифы, которые отсутствуют в публичном доступе, тогда цена трафика будет мало вас волновать. Есть даже настоящие безлимиты. Такие же как на оптоволокне — полный безлимит.

Закрываем ноутбук. Переворачиваем его и отщелкнув две защелки снимаем аккумулятор:

Если на вашем ноутбуке «слабая» батарея (аккумулятор), держит ноутбук в работе всего несколько минут или не держит совсем, то она требует замены. Вы можете самостоятельно приобрести аккумулятор в интернет магазине и установить его в ноутбук.

Откручиваем все винтики, которые видим. Я, обычно, располагаю винтики на столе в том же порядке, в котором я их откручивал:

Немного сдвигаем заднюю крышку:

Выкручиваем винтик и достаем DVD-ROM:

Выкручиваем винтики и достаем жесткий диск:

Откручиваем еще какие-то винтики (много времени уже прошло, не вспомню откуда они):

Аккуратно медиатором отщелкиваем клавиатуру:

Отсоединяем шлейф клавиатуры:

Если на клавиатуре ноутбука не работают клавиши, то с вероятносью 99% клавиатуру надо будет менять на новую, чистка клавиатуры как правило не помогает. Приобрести клавиатуру к ноутбуку и установить можно самостоятельно. Например, клавиатура к Lenovo G580 с доставкой обойдётся совсем недорого. Обязательно заказывайте клавиатуру с клавишами для своего языка.

Наверное, три винтика были отсюда. Еще один винтик спрятался под пломбой с надписью «Lenovo»:

Отключаем оставшиеся шлейфики:

Аккуратно, медиатором, вскрываем корпус по всей длине:

В итоге получилось вот так:

Название (модель) материнской платы у Lenovo G580: LG4858 UMA.

Погуглив, находим такую же неисправность с советом — прошейте bios. Находим на плате микросхему biosа:

Отпаиваем микросхему BIOS:

Припаиваем ее на программатор USB на CH341A для чипов 24 EEPROM и 25 SPI FLASH:

Прошиваем. Отпаиваем от программатора и припаиваем обратно на материнскую плату. Заодно чистим кулер от пыли:

Если вентилятор ноутбука шумит, гудит или совсем не вращается, можно провести его профилактику (почистить и смазать), но данная процедура не гарантирует долгой работы кулера в будущем. Лучшим вариантом будет его замена на новый, приобрести вентилятор (кулер) к Lenovo G580 и установить можно самостоятельно.

Собираем ноутбук в обратной последовательности (не забываем нанести новую термопасту на процессор). Включаем:

Реакция на нажатие кнопки включения питания появилась. Ноутбук включается. Осталось собрать его до конца и сделать окончательную проверку. Собираем, включаем, грузится виндовс:

Ноутбук загрузился — все работает:

Отлично. Ремонт ноутбука окончен. Оказалось, поломка состояла всего лишь в BIOS — его надо было перепрошить на программаторе.

И «вишенкой на торте» в ремонте этого ноутбука будет обновление драйверов, скачивание и установка последних версий драйверов на видеоадаптер, сетевую карту, WiFi карту, звуковую карту и т.д. для данного ноутбука можно скачать отсюда: Драйвера к Lenovo G580.

Вы можете также просмотреть видеоинструкцию по замене LCD матрицы ноутбука Lenovo G580:

А также просмотреть видеоинструкцию по полной разборке Lenovo G580 и по скачиванию и установке драйверов на ноутбук:
