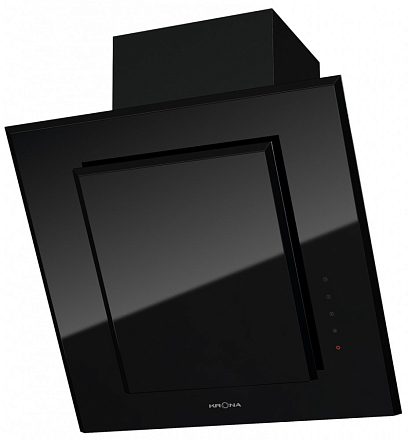

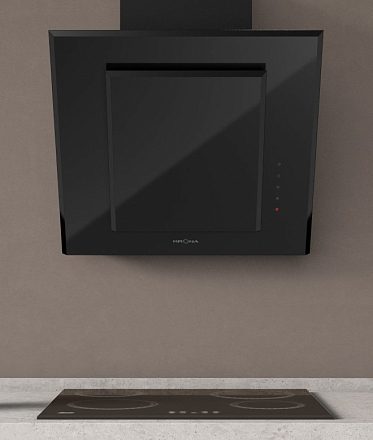

Вытяжка Krona LILY 600 BLACK 3P-S

  • Наличные

Когда кухонная вытяжка работает в режиме отвода, она выводит загрязненный воздух в вентиляционный канал. Но в многоквартирных домах к одному и тому же каналу подключены несколько квартир. При отключении прибора возникает так называемый эффект обратной тяги, и в кухню из вентиляции может поступить загрязненный воздух, отводимый устройствами соседей. Кроме неприятных запахов, из вентиляционного канала на кухню может попасть пыль. Эта функция полезна и для частных домовладений, поскольку не дает попасть в помещение аллергенной пыльце растений и вредным насекомым.

Индикация скорости вращения вентилятора вытяжки может быть реализована двумя решениями. Первый вариант — над кнопкой, включающей определенную скорость или над соответствующим делением ползункового переключателя загорается контрольная лампа, сигнализирующая о выбранной частоте вращения вентилятора. Второй вариант — на жидкокристаллическом дисплее появляется цифра, соответствующая скорости работы устройства. Кроме того, ламповые индикаторы скорости могут оповещать миганием о нештатной работе прибора, в этом случае лучше выключить устройство и обратиться в службу технической поддержки.

Наклонный тип вытяжки называется так из-за отклоняющегося от вертикального положения экрана, нависающего над варочной поверхностью. Данные приборы оснащаются электромотором, жироулавливающим и угольным (для режима рециркуляции) фильтрами, а также панелью управления, в зависимости от модели, сенсорной или кнопочной. Значительная часть моделей кроме трех стандартных скоростей вращения вентилятора имеют интенсивный режим, применяемый в экстренных ситуациях, например, когда, блюдо подгорело, и нужно срочно избавиться от дыма.

Настенный способ установки признан специалистами по монтажу наиболее удобным, так как позволяет надежно зафиксировать корпус. Кроме того, для мощных приборов, имеющих значительную массу, настенный монтаж наиболее надежен.

Режим работы Отвод / Рециркуляция

Большинство вытяжек способны работать в двух режимах — отвода и рециркуляции. В первом случае загрязненный воздух всасывается устройством и через вентиляционный канал выводится за пределы помещения, на улицу. При этом механизм прибора защищает металлический жировой фильтр (или несколько таких элементов). Рециркуляция подразумевает, что загрязненный сажей, пылью и жиром воздух не отводится из кухни, а очищается при помощи сначала жирового, а потом сменного угольного фильтра и возвращается в помещение.

Светодиодная подсветка — наиболее современный вид освещения. К его преимуществам следует отнести высокую яркость при маленьком энергопотреблении. Как правило, вытяжка с таким освещением служит годами, не требуя замены ламп.

Сенсорное управление в последнее время используется все более широко. Такой тип контрольной панели имеет много преимуществ, одно из них — отсутствие подвижных элементов (кнопок, пружин, штоков), что обеспечивает длительную работу устройства. Кроме того, контрольная панель выглядит более стильно и оригинально, подчеркивая современный дизайн оборудования. Использовать сенсор проще, чем кнопки или слайдер.

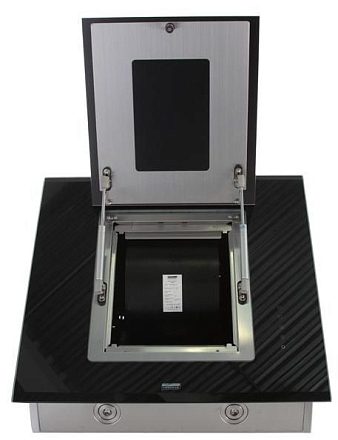

Откидная панель у вытяжек предназначена для повышения эффективности работы устройств. При открытии этого элемента прибор начинает захватывать больше воздуха, нуждающегося в очистке. Фильтрация или отвод производятся быстрее, при этом не требуется увеличивать скорость вращения вентилятора. Панели изготавливаются из ударопрочного закаленного стекла и имеют длительный срок службы.

Таймер — одна из важных дополнительных функций вытяжек. Оборудование следует включать сразу после начала приготовления пищи, чтобы оно начало удалять идущие от плиты испарения и продукты горения. Также рекомендуется не выключать прибор в течение нескольких минут после завершения готовки, чтобы удалить все загрязнения из воздуха. Именно для этого и предназначен таймер. По истечении установленного заранее временного интервала устройство самостоятельно отключится, находиться рядом с ним нет необходимости.

Технология периметрального всасывания

Технология периметрального всасывания использует особенность прохождения воздушного потока через узкие щели. Замечено, что при этом воздух движется быстрее без увеличения скорости вращения вентилятора. При этом мощность устройства не падает, а расход энергии оказывается заметно меньше. Такое изобретение позволилао конструкторам отказаться от громоздких корпусов, занимавших много пространства в помещении. Еще одно преимущество —заметное снижение уровня шума электромотора, поскольку высокая производительность обеспечивается уже на начальных скоростях.

Подробнее

Кухонная вытяжка, включенная в режиме отвода, выводит загрязненный воздух в вентиляционный канал. В многоквартирных домах к одному и тому же каналу бывают подключены несколько квартир. А при отключении прибора может возникнуть так называемый эффект обратной тяги, и в кухню из вентиляции попадет загрязненный воздух, отводимый устройствами соседей. Это предотвращает антивозвратный клапан: он автоматически закрывается под воздействием потока воздуха, который двигается в обратном направлении.

Индикация скорости вращения вентилятора вытяжки реализуется двумя основными способами. Первый вариант — над кнопкой, включающей определенную скорость, или над соответствующим делением ползункового переключателя загорается контрольная лампа, сигнализирующая о выбранной частоте вращения вентилятора. Второй вариант — на жидкокристаллическом дисплее появляется цифра, соответствующая скорости работы устройства.

Наклонный тип вытяжки имеет отклоняющийся от вертикального положения экран, нависающий над варочной поверхностью. Значительная часть моделей кроме трех стандартных рабочих скоростей имеют дополнительно интенсивный режим, применяемый в экстренных ситуациях, например, когда приготовляемое блюдо подгорело и нужно срочно избавиться от гари и запахов.

Наклонный тип вытяжки называется так из-за отклоняющегося от вертикального положения экрана, нависающего над варочной поверхностью. Данные приборы оснащаются электромотором, жироулавливающим и угольным (для режима рециркуляции) фильтрами, а также панелью управления, в зависимости от модели, сенсорной или кнопочной. Значительная часть моделей кроме трех стандартных скоростей вращения вентилятора имеют интенсивный режим, применяемый в экстренных ситуациях, например, когда, блюдо подгорело, и нужно срочно избавиться от дыма.

Настенный способ установки признан специалистами по монтажу наиболее удобным, так как позволяет надежно зафиксировать корпус. Кроме того, для мощных приборов, имеющих значительную массу, настенный монтаж наиболее надежен.

Откидная панель у вытяжек предназначена для повышения эффективности работы устройств. При открытии этого элемента прибор начинает захватывать больше воздуха, нуждающегося в очистке. Фильтрация или отвод производятся быстрее, при этом не требуется увеличивать скорость вращения вентилятора. Панели изготавливаются из ударопрочного закаленного стекла и имеют длительный срок службы.
