Схема подключения проходных выключателей Livolo

Проходные сенсорные выключатели

VL-C701S / VL-C701SR / VL-C701SZ

VL-C702S / VL-C702SR / VL-C702SZ

Функция проходного выключателя работает только после синхронизации.

Без синхронизации они работают как обычные выключатели.

Проходные сенсорные выключатели LIVOLO не работают с выключателями других брендов.

Сенсорные выключатели используются для управления нагрузкой (лампой) с двух, трех, четырех или пяти мест.

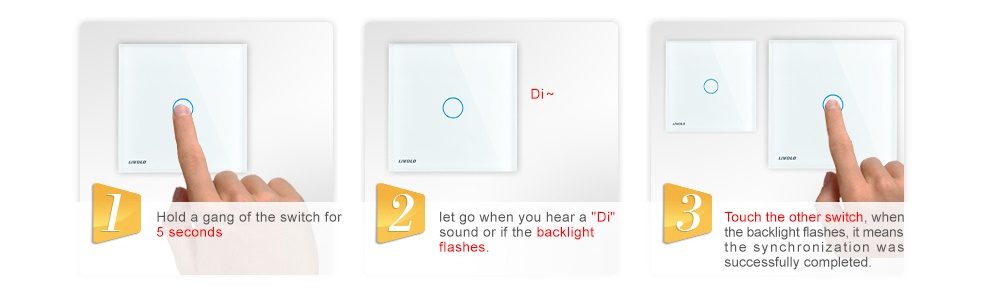

Синхронизация

  • Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
  • Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

Сброс синхронизации

  • Прикоснитесь к сенсору Главного выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
  • Синхронизация сброшена.

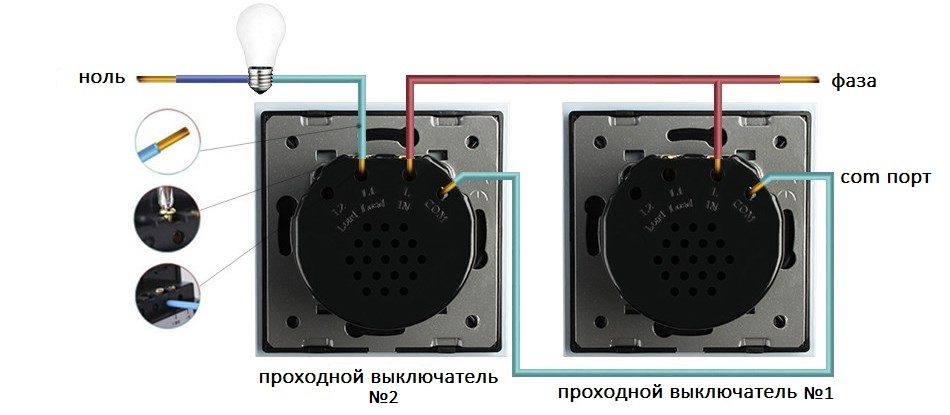

Одноклавишный сенсорный проходной выключатель

  • Обесточьте место подключения
  • В схеме используется Главный и Второстепенные выключатели.
  • Фазный провод подсоедините к входам L(in) Главного и Второстепенных выключателей.
  • Нагрузку (лампу) подключите к входу L1(Load) Главного выключателя.
  • Информационный COM-порт Главного соедините с COM-портом Второстепенных выключателей.
  • Привинтите выключатели к подрозетнику
  • Защёлкните рамки
  • Подайте питание к выключателям

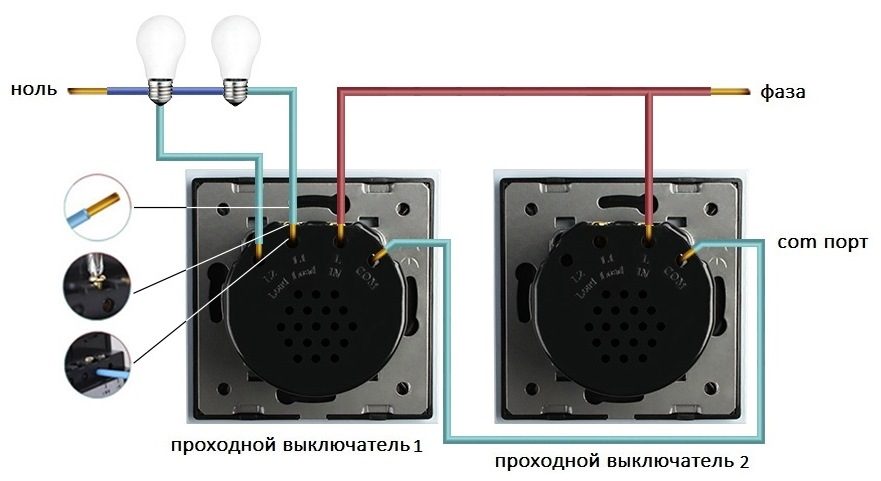

Двухклавишный сенсорный проходной выключатель

  • Обесточьте место подключения
  • В схеме используется Главный и Второстепенные выключатели.
  • Фазный провод подсоедините к входам L(in) Главного и Второстепенных выключателей.

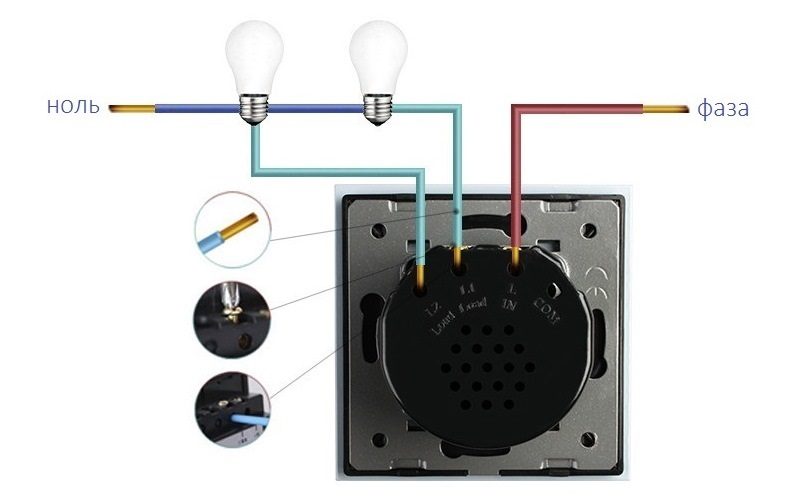

  • Нагрузки (лампу 1 и лампу 2) подключите к входам L1(Load) и L2(Load) Главного выключателя.
  • Информационный COM-порт Главного соедините с COM-портом Второстепенных выключателей.
  • Привинтите выключатели к подрозетнику
  • Защёлкните рамки
  • Подайте питание к выключателям

Проходные клавишные выключатели

Механические выключатели используются для управления нагрузкой (лампой) с двух (не более) мест.

Источник

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

  • Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
  • Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
  • Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
  • Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
  • Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панельодеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

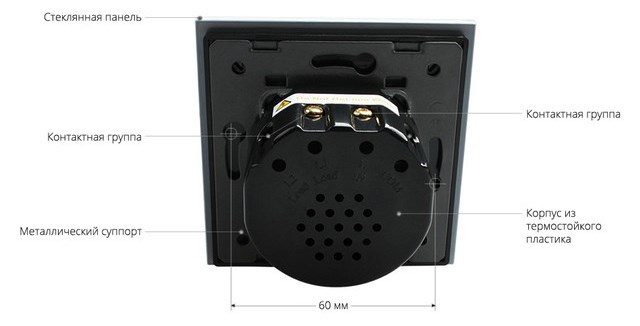

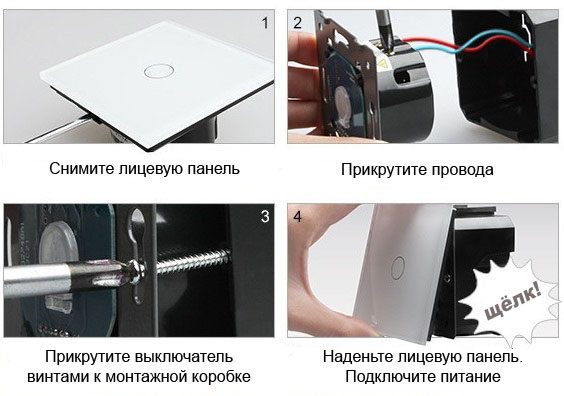

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

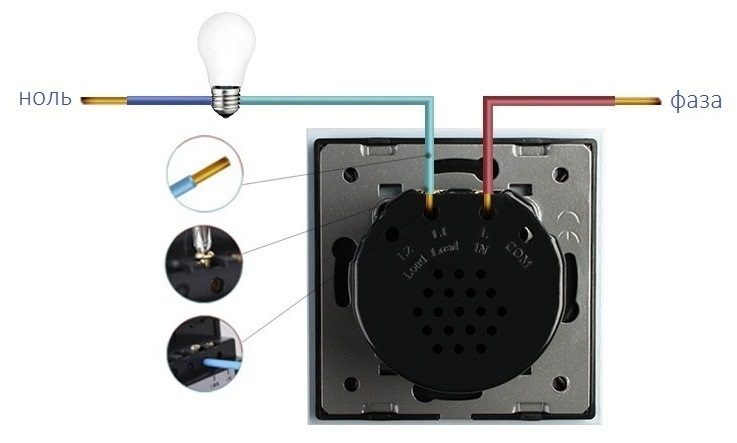

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование . Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер.

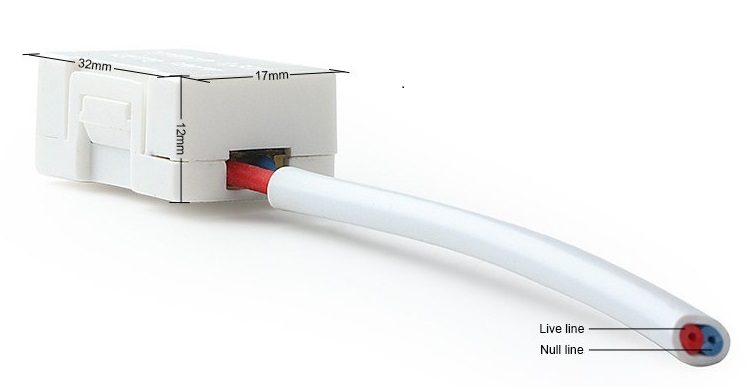

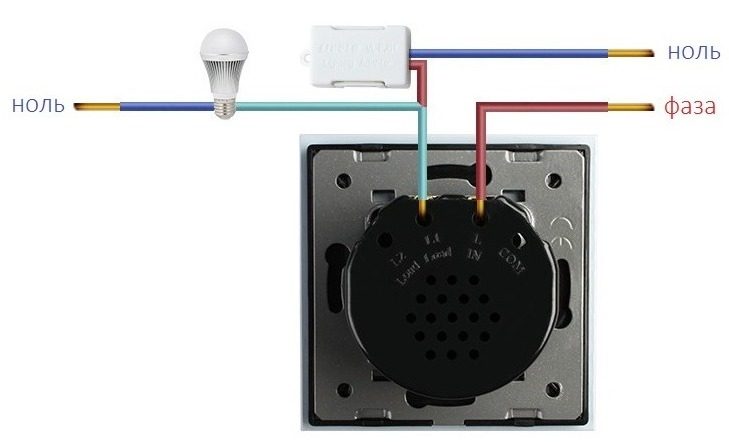

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

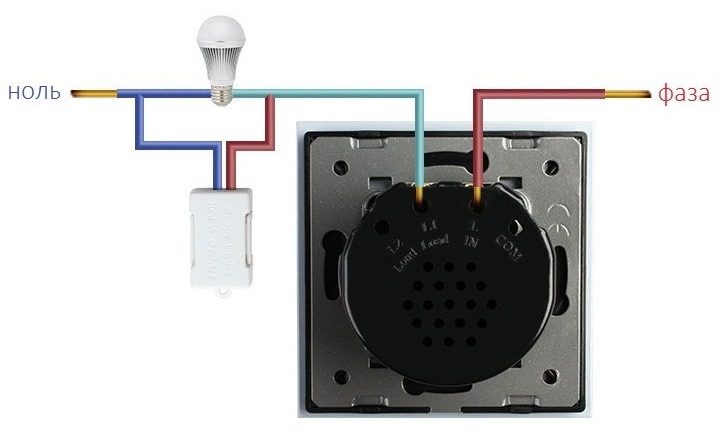

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать , для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

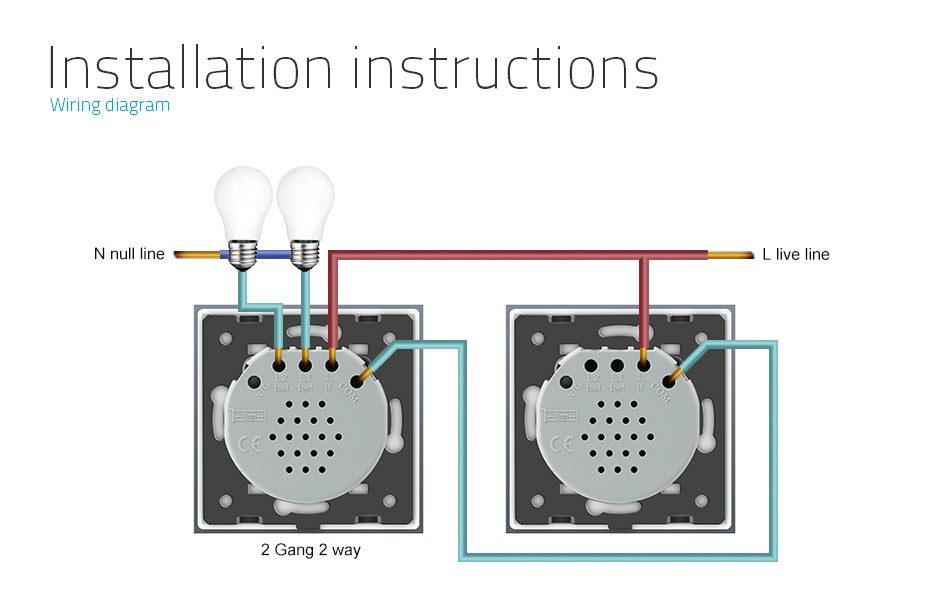

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

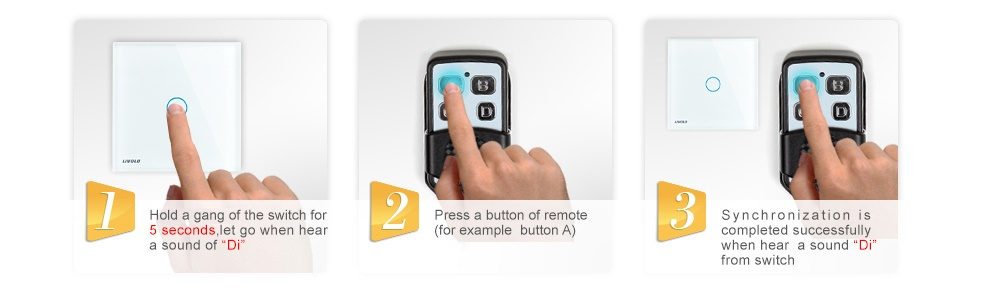

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Источник

Схемы подключения

Сенсорные выключатели
VL-C701 / VL-C701R / VL-C701Z / VL-C701D / VL-C701DR / VL-C701T
VL-C702 / VL-C702R / VL-C702Z

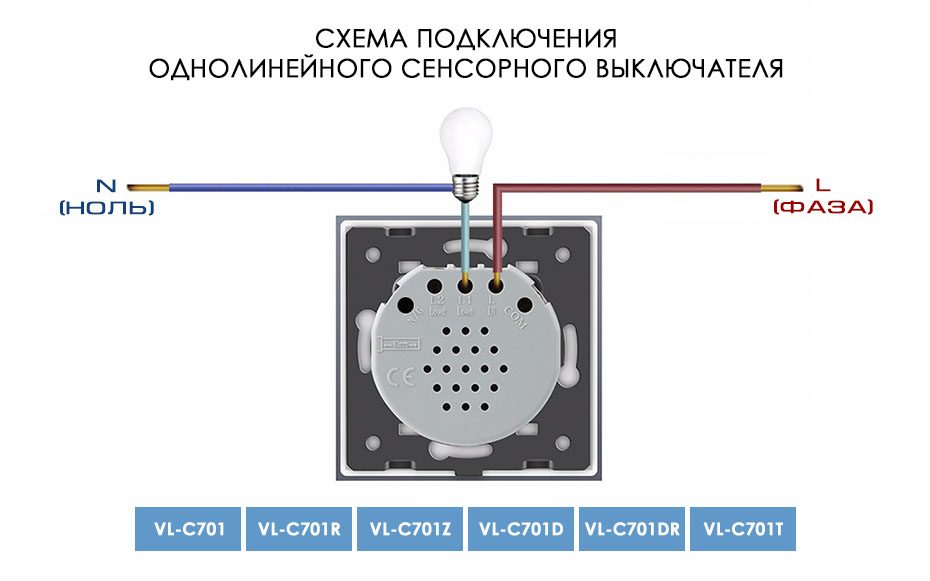

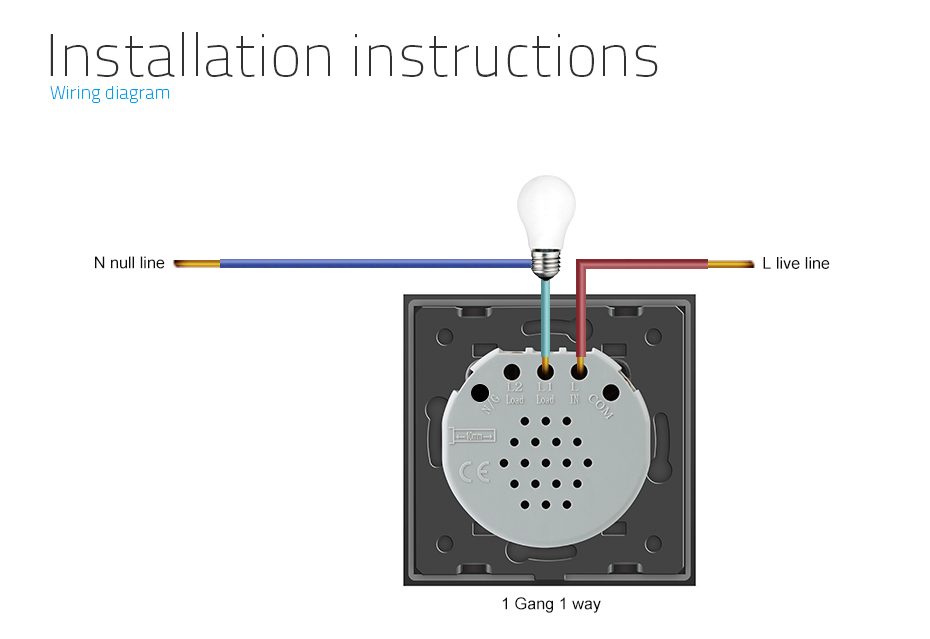

Однолинейный выключатель

  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку, которая работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.

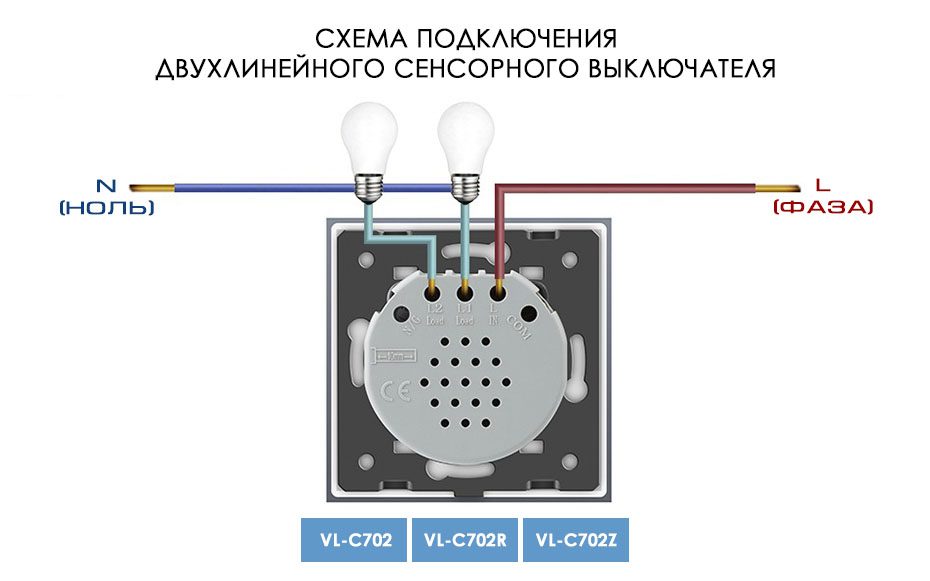

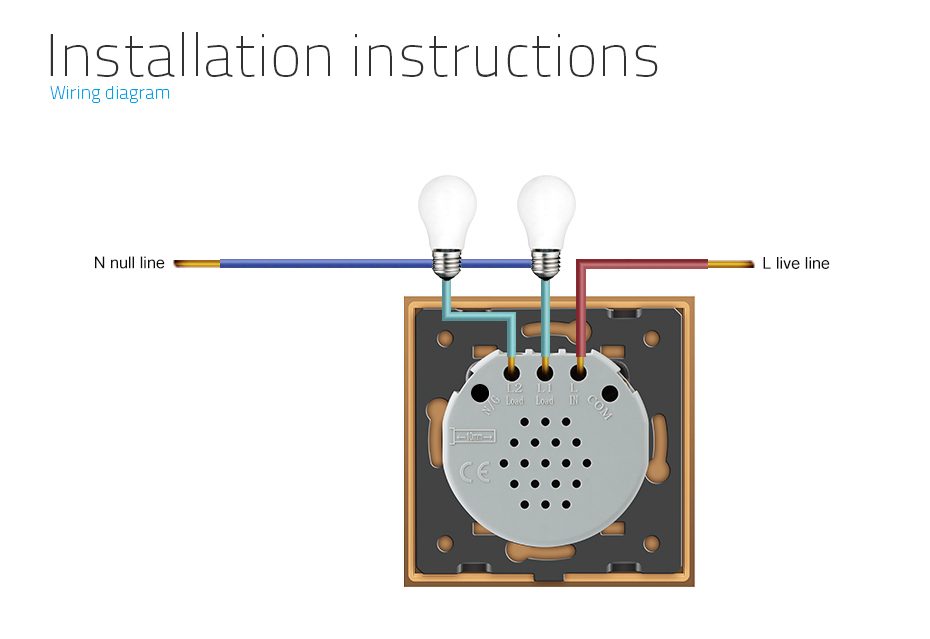

Двухлинейный выключатель

  • Выключатель используется для управления двумя линиями нагрузки с одного места.
  • Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть три клеммы для подключения фазы и двух линий нагрузки.

Проходные сенсорные выключатели
VL-C701S / VL-C701SR / VL-C701SZ
VL-C702S / VL-C702SR / VL-C702SZ
VL-C303S-D6 / VL-C303SR-D6

Функция проходного выключателя работает только после синхронизации. Без синхронизации они работают как обычные выключатели.
Проходные выключатели LIVOLO не работают с выключателями других брендов.

Синхронизация

  • Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
  • Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

Сброс синхронизации

  • Прикоснитесь к сенсору Главного выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
  • Синхронизация сброшена.

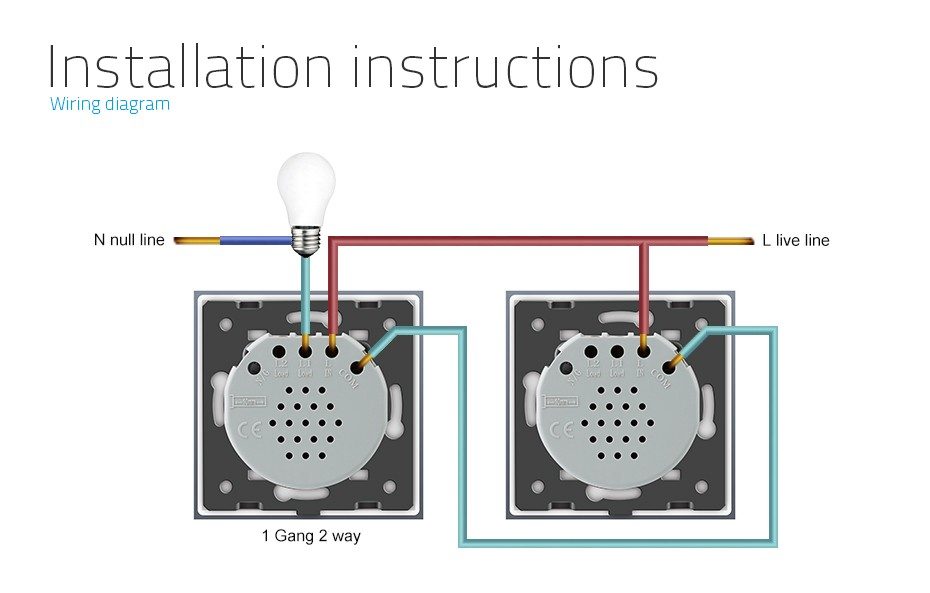

Однолинейный проходной выключатель

  • Выключатель используется для управления одной линией нагрузки с двух, трех, четырех или пяти мест.
  • Имеет одну сенсорную кнопку, которая работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстепенные выключатели.
  • Для подключения Главного выключателя используются три клеммы: фаза, линия нагрузки и информационный COM-порт.
  • Для подключения Второстепенного выключателя используются две клеммы: фаза и информационный COM-порт.

Двухлинейный проходной выключатель

  • Выключатель используется для управления двумя линиями нагрузки с двух, трех, четырех или пяти мест.
  • Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстепенные выключатели.
  • Для подключения Главного выключателя используются четыре клеммы: фаза, две линии нагрузки и информационный COM-порт.
  • Для подключения Второстепенного выключателя используются две клеммы: фаза и информационный COM-порт.

Трехлинейный проходной выключатель ВАРИАНТ 1

  • Выключатель используется для управления тремя линиями нагрузки с двух, трех, четырех или пяти мест.
  • Имеет три сенсорные кнопки, каждая из которых работают в режиме вкл/выкл.
  • В схеме используется Главный и Второстепенные выключатели.
  • Для подключения Главного выключателя используются шесть клемм: фаза, три линии нагрузки и два порта А и В.
  • Для подключения Второстепенного выключателя используются две клеммы: порты А и В.

Трехлинейный проходной выключатель ВАРИАНТ 2

  • Выключатель используется для управления тремя линиями нагрузки с двух, трех, четырех или пяти мест.
  • Имеет три сенсорные кнопки, каждая из которых работают в режиме вкл/выкл.
  • В схеме используется Главный и Второстепенные выключатели.
  • Для подключения Главного выключателя используются пять клемм: фаза, три линии нагрузки и порт В.
  • Для подключения Второстепенного выключателя используются две клеммы: фаза и порт В.

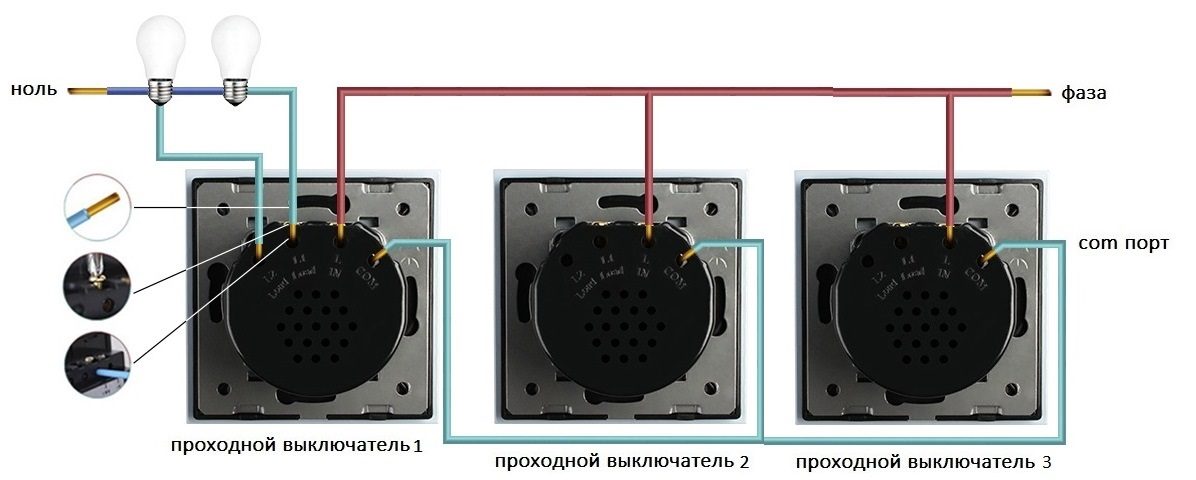

Совместное подключение ОДНО, ДВУХ и ТРЕХлинейных проходных выключателей

Пример реализации освещения в спальной комнате с применением проходных выключателей LIVOLO

ЗАДАЧА!

Реализовать управление общим освещением комнаты с трех мест: слева от кровати, справа от кровати, при входе в комнату.
Реализовать управление отдельными бра по обе стороны кровати.

  • Выключатель №1 Главный проходной однолинейный. Управляет лампой №1.
  • Выключатель №2 Второстепенный проходной двухлинейный. Управляет лампой №1. Вторая линия используется для подключения бра №2.
  • Выключатель №3 Второстепенный проходной двухлинейный. Управляет лампой №1. Вторая линия используется для подключения бра №3.
  • Для работы проходных выключателей нужно произвести синхронизацию выключателей.

Терморегулятор теплого пола
VL-C7-01TM

Терморегулятор теплого пола

  • Датчик температуры встроен во внутрь механизма, регулировка осуществляется по температуре окружающего воздуха.
  • Класс защиты IP20
  • Диапазон температуры от 5 до 35℃.

Дверной звонок / сенсорная кнопка
VL-C701B / VL-C701H / VL-C702H

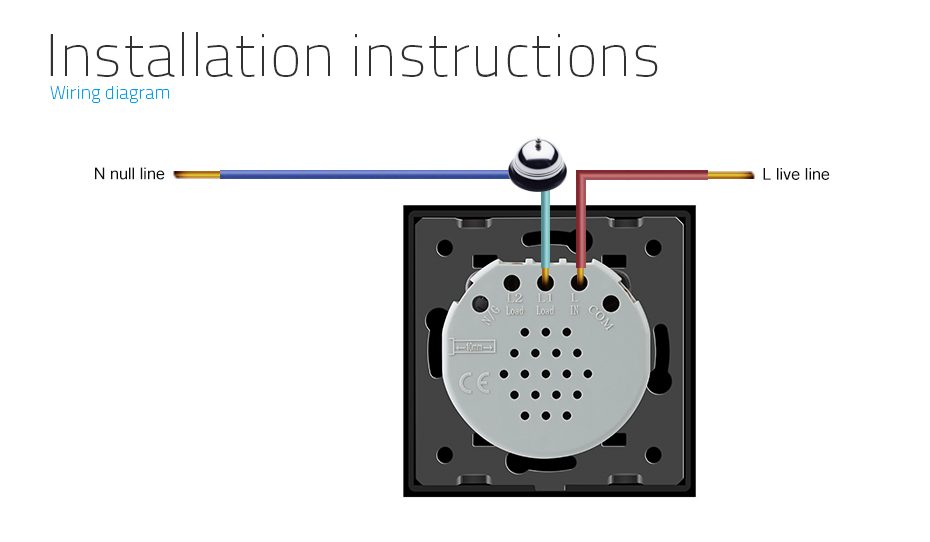

Дверной звонок

  • Дверной звонок включает в себя только сенсорный модуль — кнопку. Источник звука (колокол) в комплект не входит.
  • Имеет одну сенсорную кнопку. Срабатывает при нажатии и удерживании кнопки.
  • С обратной стороны звонка есть две клеммы для подключения фазы и одной линии нагрузки.

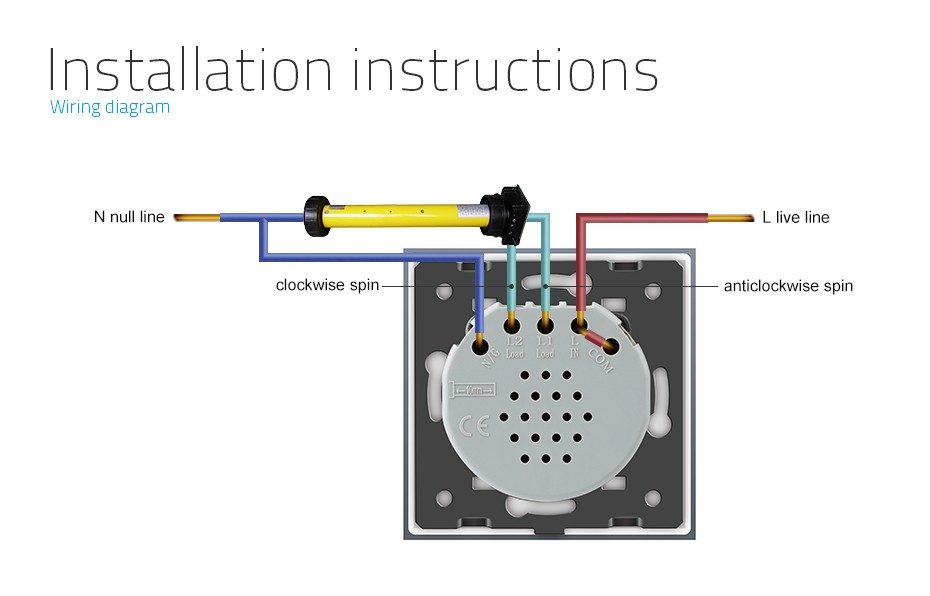

Выключатель для жалюзей, роллет, ворот и т.д.
VL-C702W / VL-C702WR

Выключатель для жалюзей

  • Позволяют контролировать работу устройств, в основе работы которых лежит импульсное реле. К ним относятся жалюзи, ворота, роллеты, шторы, занавесы и др.
  • Двигатель в комплект не входит.

Выключатель для подключения с импульсным реле
VL-C701IH / VL-C701IHR
VL-C702IH / VL-C702IHR
VL-C303IH-D6 / VL-C303IHR-D6

Выключатель для подключения с импульсным реле

  • Предназначен для управления освещением из нескольких мест при помощи параллельно соединенных импульсных выключателей — проходные помещения: длинные коридоры, лестничные пролеты (включение на входе, выключение на выходе).
  • Подключается с импульсным реле. Реле в комплект не входит.
  • Модель может быть с одной или двумя кнопками.

Клавишные выключатели / клавишные кнопки
VL-C7-K1 / VL-C7-K1H
VL-C7-K2 / VL-C7-K2H

Одноклавишный выключатель

  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну клавишу, которая работает в режиме вкл/выкл.
  • С обратной стороны выключателя две клеммы для подключения фазы и одной линии нагрузки.

Двухклавишный выключатель

  • Выключатель используется для управления двумя линиями нагрузки с одного места.
  • Имеет две клавиши, каждая из которых работает в режиме вкл/выкл.

Проходные клавишные выключатели
VL-C7-K1S / VL-C7-K2S

Одноклавишный проходной выключатель

  • Выключатель используется для управления одной линией нагрузки с двух (не более) мест.
  • Имеет одну клавишу, которая работает в режиме вкл/выкл.
  • Для подключения выключателей используется три клеммы.

Двухклавишный проходной выключатель

  • Выключатель используется для управления двумя линиями нагрузки с двух (не более) мест.
  • Имеет две клавиши, каждая из которых работает в режиме вкл/выкл.
  • Для подключения выключателей используется три клеммы.

LED-адаптер
VL-PJ01

LED-адаптер применяется совместно с сенсорными выключателями Livolo если:

  • присутствует мерцание ламп
  • самопроизвольное включение / выключение
  • выключатель не реагирует на прикосновение к сенсору
  • подключенная нагрузка выключателя менее 5 Вт
  • к выключателю подключен трансформатор для LED лент
  • в подключаемых лампах используется LED Driver
  • выключатель подключен к маломощной вытяжке
  • выключатель подключен к «умной лампе» которая управляется с пульта

Стабилизатор пускового тока

С применением Стабилизатора пускового тока, сенсорный выключатель будет корректно работать с 12 вольтовыми LED лентами и LED лампами с драйверами, которые при включении потребляют ток в десятки раз превышающий номинальный — 5А. Схема подключения стабилизатора:

При подключении моторов, например вытяжек, или мощных трансформаторов необходимо подключать Стабилизатора пускового тока и LED адаптер.

Схема подключения будет такой:

Розетки силовые 220В

  • Розетки евростандарта с заземляющими контактами и защитными шторками.
  • Рабочее напряжение — 110-220 вольт, сила тока — 16А, степень защиты — IP20.

Розетки малоточные

  • В ассортименте Livolo есть розетки для решения практически всех задач.
    Есть розетки для подключения коаксиального кабеля, телефона, интернет розетки, розетки USB, HDMI и др.
    Мультимедийные розетки дают возможность подключать колонки, кабели HDMI и другие разъемы для домашнего кинотеатра в одну розетку.

Выключатели в комбинации с розетками

  • Модели выключателей c розетками в одном блоке позволяют комбинировать необходимый набор электрофурнитуры для нужного вам результата.
    Это решение будет удобно при установке в ванной комнате или на кухне.

СБ-ВС и праздничные дни: Выходной

Адрес:
г. Москва, ул. Докукина д. 12, оф. 106, м. Ботанический Сад
На территории «МЕХБАЗы».
Шоу-Рум не является полноценным магазином.

Режим работы:
ПРИЕМ КЛИЕНТОВ (онлайн-запись): ПН-ПТ: 10:00 — 17:00
Выходной: СБ-ВС и праздничные дни

Для прохода в офис интернет-магазина нужно заказать пропуск на сайте (онлайн-запись).

Расчет дизайн проектов в Шоу-руме:
ПН-ПТ: 10:00 — 17:00

Оформление заказов:
На сайте 24/7
Если Вы оформили заказ в интернет-магазине после 17:00 по Москве, заказ будет обработан на следующий рабочий день.
Неоплаченный заказ хранится в резерве 3 дня.

Доставка:
Доставка на следующий рабочий день.
Получить заказ можно после подтверждения его готовности.

Скидки действуют только при заказе на сайте
Заказ хранится в резерве 3 дня
Доставка на следующий день (в рабочие дни)
СБ и ВС — не работаем
ЭКВАЙРИНГа / терминала нет
Шоу-Рум ОНЛАЙН-ЗАПИСЬ: ПН-ПТ 10:00 — 17:00
Москва, ул. Докукина д. 12, оф. 106, м. Ботанический Сад

При себе иметь паспорт или права.

Проход на территорию производства с детскими колясками, детьми до 14 лет запрещен!

Источник

Оцените статью
REMNABOR
Adblock
detector
