Качественный усилитель звука на LM386 своими руками (схемы)

Операционник LM386 является отличным базисом для построения усилителей звука. Тем не менее, существует огромное количество схем с участием LM386, но не все они позволяют создать действительно качественный звуковой усилитель.

В этом материале будет продемонстрировано, как создать отличный звуковой усилитель на основе LM386. При этом в таком устройстве можно реализовать возможность усиления басов.

Прежде чем приводить готовые схемы усилителей звука, стоит сначала взглянуть на сам компонент LM386. Он является достаточно универсальным операционным усилителем. Для создания рабочего усилителя требуется только пара сопротивлений и конденсаторов. Микросхема имеет опции для регулировки усиления и повышения баса, а также может быть преобразована в генератор, способный генерировать синусоидальные волны или прямоугольные волны. Существует три разновидности LM386, каждая с разными номинальными значениями мощности: LM386N-1 (0,325 Вт), LM386N-3 (0,700 Вт), LM386N-4 (1,00 Вт). Фактическая выходная мощность, которую вы получите, будет зависеть от вашего напряжения питания и импеданса громкоговорителя. В документации на LM386 есть графики, которые подробнее расскажут вам об этом. В данном случае прикладывалось напряжение питания 9 В, но вы можете питать этот усилитель напряжением от 4 В и до 12 В. Распиновка LM386 показана на схеме ниже.

ОУ LM386 берет входной аудиосигнал и повышает его напряжение в лимитах от 20 до 200 раз. Это число еще именуется как коэффициент усиления по напряжению. Изменение усиления может быть реализовано подсоединением 10 мкФ конденсатора между выводами 1 и 8. При отсутствии конденсатора между выводами 1 и 8 коэффициент усиления будет установлен на 20. При задействовании конденсатора 10 мкФ коэффициент усиления будет установлен на 200. Коэффициент усиления можно изменить на любое значение между 20 и 200 за счет включения сопротивления (или потенциометра) последовательно с конденсатором.

Теперь, когда мы узнали кое-что о LM386, давайте начнем с создания «голого» усилителя на основе LM386 с минимальным числом элементов, требуемых для его работы. Таким образом, потом вы можете сравнить его с усилителем с более качественным звучанием, который мы соберем позже. Принципиальная и макетная схемы подключения показаны ниже.

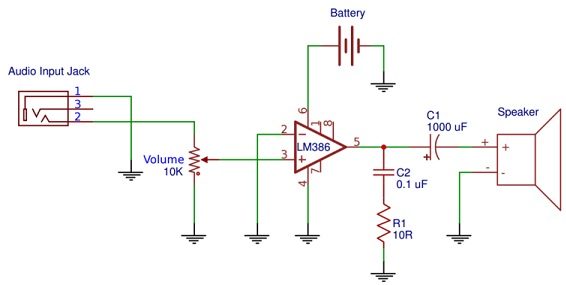

На приведенной выше схеме подключения заземление аудиовхода соединено с заземленим аудиовыхода. Выходное заземление «шумит» и вызывает искажение входного сигнала при подключении таким образом. Звуковое входное заземление чувствительно к любым помехам, и любой шум, получаемый усилителем, увеличивается через усилитель. Ставьте целью как можно дальше размещать входную землю отдельно от других путей заземления. Например, вы можете подключить заземление для источника питания, входа и выхода непосредственно к контакту заземления (контакт 4) LM386 следующим образом:

Подключение этого типа должно звучать лучше, чем первая схема, но вы, вероятно, все равно заметите какой-то шум. Мы исправим это в следующей схеме, добавив развязывающие конденсаторы и пару RC-фильтров.

Несколько элементов в этой схеме заставляют ее звучать лучше. Конденсатор емкостью 470 пФ между положительным входным сигналом и землей нужен для фильтрации различных помех, полученных с аудиовходамов. Конденсаторы 100 мкФ и 0.1 мкФ между положительными и отрицательными линиями питания нужны для развязки питания. Конденсатор 100 мкФ отфильтровывает низкочастотный шум, а конденсатор 0.1 мкФ будет фильтровать высокочастотный шум. Емкость 0.1 мкФ между выводами 4 и 6 требуется для дополнительной развязки источника питания от операционника. Резистор 10 КОм и конденсатор 10 мкФ, идущие последовательно, между линией 7 и заземлением нужны для развязки входного аудиосигнала. Вот так это выглядит на макете.

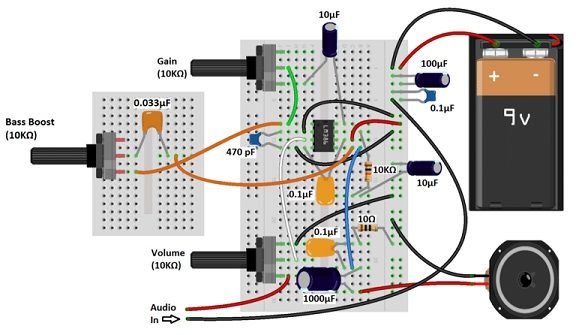

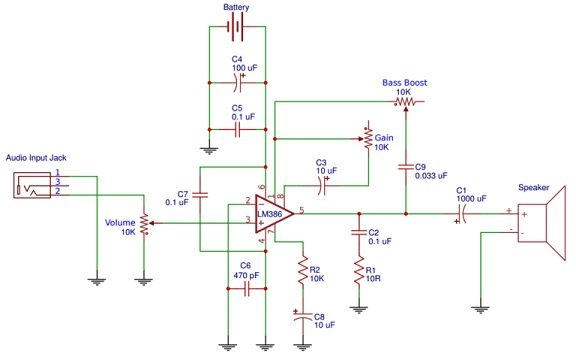

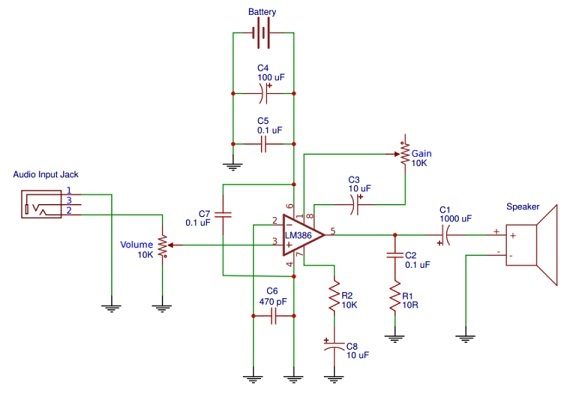

Завершающим этапом построения качественного усилителя звука на LM386 является добавление возможности усиления басов. Усиление басов – это в основном простой фильтр нижних частот, и он удаляет большую часть шума, не убираемого развязывающими конденсаторами. Все, что вам нужно для схемы усиления баса – это конденсатор 0.033 мкФ и потенциометр 10 КОм последовательно между линиями 1 и 5.

Схему можно по-быстрому протестировать, подключив какое-нибудь устройство вывода звука. Простой способ подключения аудиовхода в такой схеме — это отрезать 3.5-мм аудиоразъем от старого набора наушников и подключить его к выводам на макетной плате. Таким образом, на основе LM386 можно самостоятельно, быстро и недорого собрать качественный усилитель звука с возможностью усиления басов. LM3886 — безусловно, один из лучших звуковых усилителей, но есть усилители и с более лучшими характеристиками. После экспериментов с LM386 можно начать создание проектов TDA2003, а затем плавно перейти на TDA2050.

Источник

Схема акустического усилителя звука LM386

Интегральная микросхема LM386 — это крошечный 8-контактный чип усилителя мощности, специально созданный для работы при относительно низких параметрах напряжения, но обеспечивающий значительное усиление.

LM386 схема усилителя — сведения о рабочих характеристик

Схема усилителя IC LM386 идеально подходит для применения в небольших аудио устройствах с низким энергопотреблением, таких как FM-радио, дверные звонки, телефоны и т.д.

Давайте начнем разговор об усилителя IC LM 386 с изучения его абсолютных максимальных номиналов, то есть параметров, которые не должны быть превышены при использовании этой IC в любой схеме:

LM386 — технические характеристики микросхемы

  • Напряжение питания: от 4 В до макс. 15 В (типичное)
  • Входное напряжение: +/- 0,4 вольт
  • Температура хранения: от -65 градусов до + 150 градусов по Цельсию
  • Рабочая температура: от 0 до 70 градусов Цельсия
  • Выходная мощность: 1,25 Вт при нагрузке 8 Ом
  • Изготовитель ИС: National Semiconductor

Внутренняя схема

Как контролировать усиление для микросхемы LM386

Чтобы улучшить отклик ИС, на ее выводах №1 и 8 имеется возможность регулировки усиления, которая может быть установлена ​​снаружи. Когда вышеупомянутые выводы остаются не подключенными ни к чему, то внутренний резистор R6 1,35 кОм автоматически устанавливает усиление микросхемы на 20.

Если конденсатор подключается к вышеуказанным выводам, коэффициент усиления сразу повышается до 200. Коэффициент усиления можно просто настроить, подключив потенциометр последовательно с вышеупомянутым конденсатором через контакты 1 и 8.

Практическое применение схем усилителей с использованием микросхемы LM386

На следующем рисунке показана типичная схема усилителя ИС LM 386, имеющая минимальное количество компонентов, необходимых для работы с внутренне установленным уровнем усиления 20. Используемый динамик — 2 Вт, 8 Ом. На вход Vin может подаваться сигнал от любого источника звука, такого как разъем для наушников сотового телефона, разъем RCA L или R проигрывателя CD/DVD либо любой другой аналогичный источник.

Контакт Vs должен быть подключен к источнику +12V постоянного напряжения от адаптера AC/DC или самодельного трансформаторного/мостового блока питания. Контакт № 4 должен быть подключен к земле или отрицательной клемме блока питания. Провод заземления или отрицательный провод от источника входного аудио сигнала, также должен быть подсоединен к вышеуказанному отрицательному полюсу блока питания.

Входной контакт №2 идет к потенциометру 10K, который становится регулятором громкости, один из его концевых выводов выбирается для приема входного сигнала, а другой конец подключается к земле, а центральный — к горячему концу ИС. Громкоговоритель подсоединен к разъему №8 через блокирующий конденсатор большой емкости, цепочка резистор/конденсатор, подключенный к контакту №5 и заземлению, включен для компенсации частоты и обеспечения большей стабильности схемы.

Следующая схема показывает конструкцию, аналогичную приведенной выше, за исключением того, что ее контакты 1 и 8 были подключены к конденсатору емкостью 10 мкФ, который, как объяснялось выше, помогает довести коэффициент усиления усилителя до 200.

Подробная электрическая схема LM 386 с инструкциями

Схемы приложений

Из приведенного выше обсуждения мы узнали, что LM386 — это универсальная ИС небольшого усилителя звука, которую можно быстро и с большой эффективностью применять во многих различных небольших схемах, связанных со звуком. Ниже приведены несколько схем приложений с использованием микросхемы LM 386, которые вы можете самостоятельно собрать и получать много удовольствия от прослушивания.

Схема усилителя микрофона собранного на микросхеме LM386

На следующем изображении показано, как описанный выше чип LM 386 может быть применен для создания простой, но мощной схемы микрофонного усилителя, как показано ниже.

Усилитель LM 386 с усилением низких частот

Пока мы знаем, что, подключив электролит емкостью 10 мкФ к контактам 1 и 8, можно увеличить фактическое усиление схемы до 200. Это происходит из-за того, что конденсатор соответствующим образом закорачивает встроенный в ИС резистор 1,35 кОм. На рисунке выше показан способ шунтирования этого резистора с помощью C4-R2, чтобы обеспечить усиление низких частот на 6 дБ при 85 Гц. Это компенсирует реальную неспособность микросхемы воспроизводить подходящий басовый эффект через обычно используемые недорогие 8-омные динамики.

Схема радио AM

На рисунке выше показано, как конструкция усилителя LM 386 может быть настроена как компактный усилитель для создания простого AM-радио. Здесь обнаруженная AM-передача подается на неинвертирующий вход ИС через потенциометр R3 регулировки громкости, и результирующая RF отключается через R1, C3.

Любые оставшиеся RF помехи не могут попасть в громкоговоритель через указанный ферритовый фильтр. В этой конструкции радиоприемника LM 386 AM коэффициент усиления напряжения микросхемы установлен на уровне 200 — C4. Вы также можете видеть, что схема питается через дополнительный блок питания стадии подавления пульсаций путем настройки C5 между выводом 7 и отрицательной линией.

Источник

Усилитель на LM386 низкой частоты мощностью до 0,7Вт

Привет всем любителям электроники. Буквально вчера опробовал усилитель низкой частоты на LM386. Данная микросхема представляет собой надежный и в то же время простой интегральный усилитель низкой частоты, с выходной мощностью примерно 0,7Вт на нагрузке 8 Ом, при питании микросхемы напряжением 9 Вольт. Усилитель без каких-либо проблем завелся сразу после монтажа. Да и чему тут удивляться, наипростейшая схема обвязки микросхемы. Усилитель имеет низкий коэффициент нелинейных искажений, так же как и уровень собственных шумов.

Применяется LM386 в карманных радиоприемниках, микрофонных усилителях, различных радиоэлектронных игрушках и в других устройствах, где нужна малая выходная мощность, до одного Ватта.

Основные характеристики микросхемы:

  • Напряжение питания от 4 до 12В.
  • Максимальная выходная мощность 0,7Вт (при питании 9В)
  • Коэффициент усиления до 200Дб (зависит от схемы, читаем ниже)
  • Коэффициент гармоник 0,2% (при питании 6В и нагрузке 8Ом)
  • Ток в режиме покоя составляет 4мА.

Есть несколько схем сборки усилителя на данной интегральной микросхеме, все схемы имеют различный коэффициент усиления, есть на 20дБ, 50дБ и на 200дБ. Схемы можете посмотреть в паспорте микросхемы. Есть там и схема с повышенным басом. Я же собирал вариант на 200дБ.

  • С1= 10мкФ 25В
  • С2= 220мкФ 25В
  • С3= 0,047мкФ
  • С4= 0,01 мкФ
  • R1= 10 Ом 0,25Вт
  • R2= 10 кОм – подстроечный.

Печатную плату при распечатке не зеркалим, песатаем как есть!

У штекера я спаял вместе правый и левый канал.

Нагрузкой послужила динамическая головка мощностью 1Вт и сопротивлением 8Ом.

Источник

Усилитель LM386. Описание, datasheet, схема включения

Усилитель LM386. Применение данной микросхемы будет оправдано при изготовлении небольших устройств с низким напряжением питания, например, усилитель для дверного звонка, карманных радиоприемников и т.д.

Простота применения LM386 обусловлена применением всего нескольких внешних деталей, позволяющих получить полноценный усилитель.

Микросхема LM386 представляет собой усилитель мощности для усиления слабых аудиосигналов при низком напряжении питания. Хотя по умолчанию коэффициент усиления LM386 установлен на уровне 20, он с успехом может быть увеличен почти в 10 раз, то есть до 200 путем подключения внешних элементов, а именно резистора и конденсатора к выводам 1 и 8.

Вход микросхемы LM386 работает относительно земли, в то время как выход автоматически смещен к половине напряжения питания.

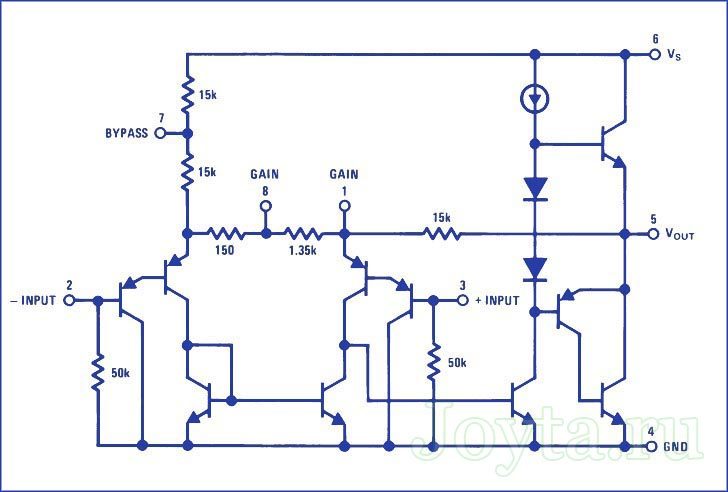

Функциональная схема LM386

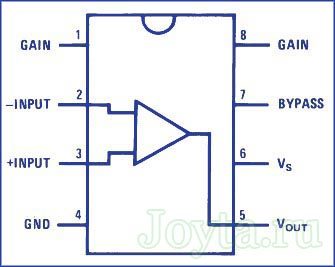

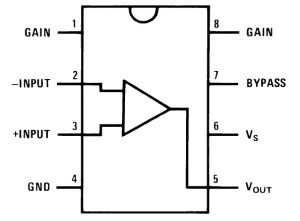

Назначение выводов микросхемы LM386

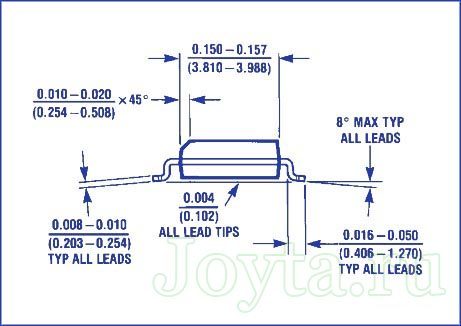

Размеры LM386

Усилитель LM386 выпускается в четырех модификациях. Первые три из них, а именно: LM386 N-1, N-2, N-3, обеспечивают очень низкое искажение и хорошо работают при напряжении питания в диапазоне от 4 до 12 вольт постоянного тока.

Четвертый тип, LM386 N-4 работает с рабочим напряжением от 5 до 18 вольт постоянного тока. Это крайние значения питающего напряжения, за пределами которого усилитель либо перестает работать, либо перегревается и выходит из строя.

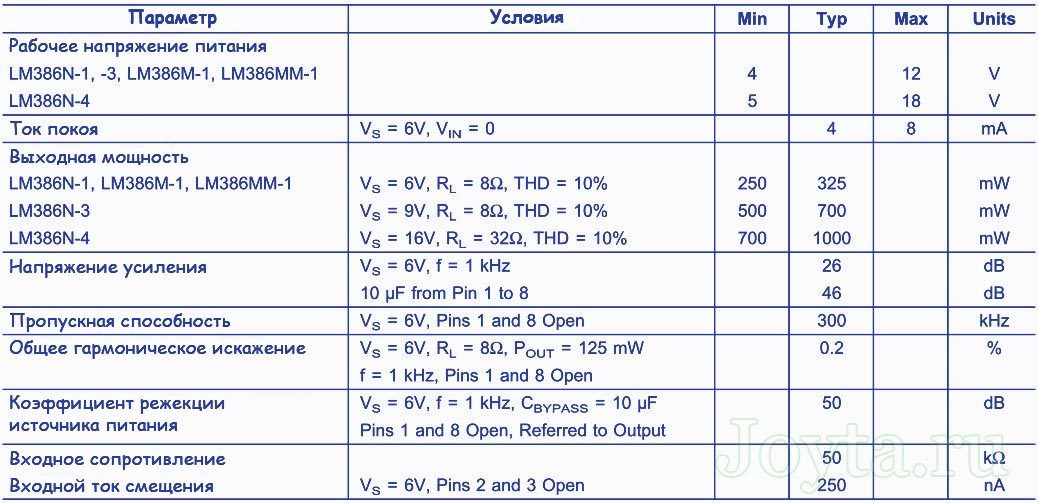

Технические характеристики LM386

  • Ток покоя (потребление тока, когда усилитель находится в режиме ожидания) составляет около 4 мА.
  • Максимальная выходная мощность LM386 около 1,25 Вт при использовании динамика на 8 Ом.
  • Коэффициент усиления по напряжению составляет от 20 до 200 (от 26 дБ до 46 дБ соответственно).
  • Пропускная способность: 300 кГц при работе от 6 вольт питания
  • Низкий уровень искажений: 0,2%
  • Широкий диапазон напряжения питания: 4…12В или 5…18В

Далее рассмотрим применение LM386 в различных схемах аудиоусилителей.

Схемы включения усилителя LM386

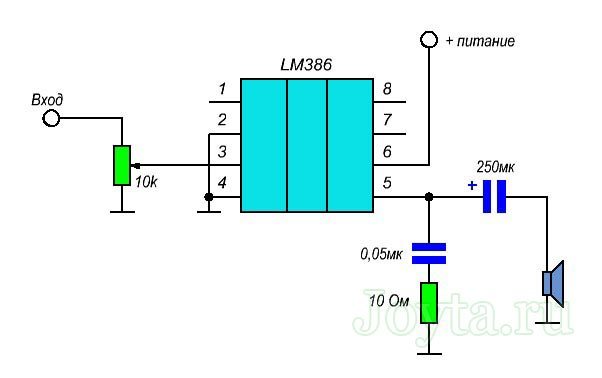

На рисунке ниже показано типовое включение микросхемы LM386 из datasheet. В данном случае коэффициент усиления схемы ограничено до 20, поскольку к выводам 1 и 8 не подключены внешние элементы.

Данный коэффициент усиления (20) обеспечивается внутренними резисторами обратной связи на 1,35 кОм (к выводам 8 и 1) и 15 кОм (к выводам 1 и 5). Параллельное подключение внешних резисторов к данным резисторам приводит к изменению коэффициента усиления.

Формула расчета коэффициента усиления

Без каких-либо внешних компонентов усиление составляет 20:

А = 2 × 15000 / (150 + 1350) = 20

Конденсатор, подключенный между контактами 1-8 микросхемы, позволяет игнорировать резистор на 1,35 кОм, и следовательно коэффициент усиления будет:

А = 2 × 15000/150 = 200

Выход микросхемы подключен к громкоговорителю с помощью конденсаторного фильтра, который обычно используется в линейных усилителях. Переменный резистор на входе используется для настройки желаемого уровня громкости.

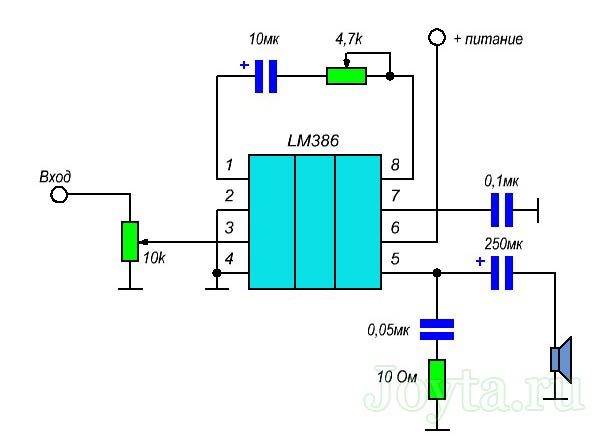

Вторая схема показывает, как можно повысить коэффициент усиления выше базовой установки (20) вплоть до 200 путем добавления конденсатора к контактам 1 и 8 микросхемы. Емкость конденсатора не должна превышать 10 мкФ.

Подбор коэффициента усиления в диапазоне от 20 до 200 может быть осуществлен, в том числе и с применением переменного резистора на 4,7 кОм, подключенного последовательно с конденсатором.

Избыток смещения может быть уменьшен путем соединения неиспользуемого вывода резистора с землей. Однако все вопросы смещения отпадают если активный вход соединен через конденсатор.

В варианте с коэффициентом усиления 200, необходимо соединить вывод 7 с помощью конденсатора емкостью 0,1мкФ с минусом питания для поддержания стабильной работы и предотвращения нелинейных искажений.

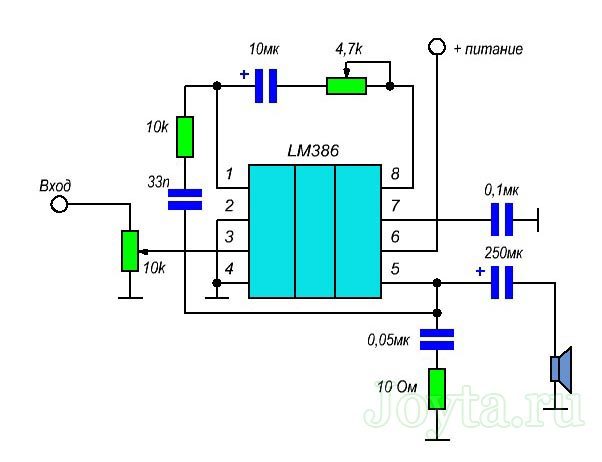

Простой, но интересный усилитель басов может быть получен путем подключения цепи из резистора и конденсатора к выводам 1 и 5

Скачать datasheet LM386 (211,2 KiB, скачано: 5 785)

Источник
