Aнтенна Locus Меридиан-07 AF-TURBO

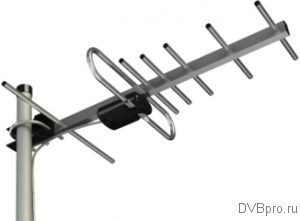

Мeридиан-07AF Turbo – наружная антенна от отечественного производителя LOCUS предназначена для наружного размещения. Поставляется без блока питания, питание от цифрового приемника. (20-70 км до ретранслятора).

Особенности и возможности:

Мeридиан-07AF Turbo – активная антенна с высоким коэффициентом усиления 30Дб. Подойдет для сложных условий приема сигнала. Ориентировочная дальность приема – до 70 км. Разработана для приема цифрового телевидения стандартов DVB-T/T2.

Устройство оснащено балансным усилителем, что позволяет значительно улучшить соотношение сигнал/шум. Благодаря этому телевизионная картинка становится более стабильной.

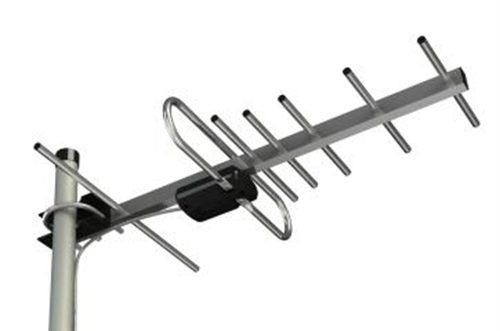

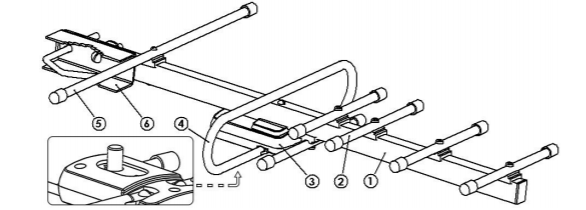

Устройство представляет собой несущую штангу (1) На ней закреплены директоры (2), монтажная коробка (3), на которой устанавливается петлевой вибратор (4), рефлектор (5). Для установки на мачту предусмотрен узел крепления (6).

Порядок сборки и установки:

Прежде всего вам необходимо установить петлевой вибратор. Для этого вставьте его плоские концы в пазы монтажной коробки и закрепите винтами.

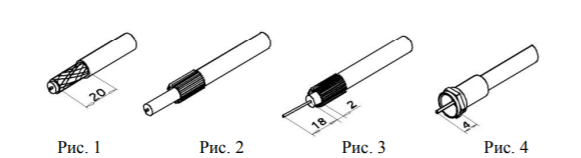

Затем подготовьте кабель. Один конец кабеля разделать под вилку F-типа для присоединения к розетке F-типа на антенне. На другой конец установить антенную вилку, разделав кабель в зависимости от способа ее крепления, как показано ниже.

Далее установите рефлектор и закрепите винтом с гайкой. После этого поставьте подкладку между несущей штангой и рефлектором.

Установите антенну на мачте и присоедините провод заземления к узлу крепления антенны. Далее закрепите кабель снижения в нескольких местах, не допуская его передавливания.

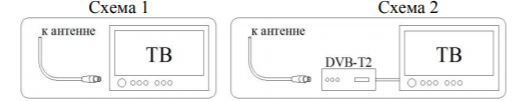

Для того, чтобы использовать данную антенну необходимо подключить ее к телевизору со встроенным цифровым тюнером DVB-T2 или использовать совместно с ресивером.

После подключения антенны к телевизору или цифровой приставке необходимо включить подачу питания. Если же функция подачи питания отсутствует в ресивере или телевизоре, то необходимо использовать инжектор.

Внешний вид и комплектация:

Антенна упакована в полиэтиленовый пакет, на котором указана модель устройства.

Мeридиан-07AF Turbo имеет 7 элементов. Выполнена из алюминиевых труб. Это обеспечивает легкость и долговечность антенны.

В комплектацию входят:

— Руководство по эксплуатации

Мeридиан-07AF Turbo – является мощным решением для приема цифрового телевидения в зонах неуверенного приема сигнала. Отличается надежностью, легкостью и простой установкой.

Источник

Locus меридиан 07af turbo схема подключения

Обзор наружной антенны Locus Меридиан-12AF Turbo с балансным усилителем

Продукция московской компании « LOCUS » в каком-то особом представлении не нуждается, выпускается широкий спектр антенн различного назначения.

Но данный обзор начну не, как обычно, с описания антенны, а наоборот с конца — с описания усилителя. А точнее балансного усилителя. Работает это всё достаточно просто: при симметричном включении одновременно идут два сигнала — прямой и в противофазе. Наводки и помехи копятся одинаково. А в конце оба сигнала вновь складывают вместе.

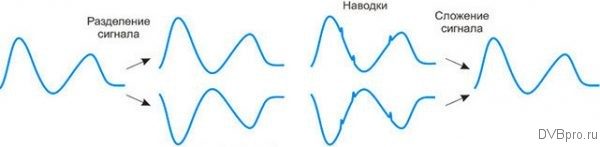

В результате, полезный сигнал складывается и просто увеличивает свою амплитуду вдвое, а синфазные помехи взаимовычитаются:

Такое балансное подключение применяется в дорогой профессиональной аудиоаппаратуре, например, в микрофонных усилителях.

В антенне естественным разделителем принятого сигнала является симметричный петлевой вибратор:

Конечно, несмотря на все плюсы такого типа включения, имеются и некоторые минусы в его практической реализации: удвоение всех компонентов и сложность. Грубо говоря, там где можно было ограничиться, как обычно, например, 2 транзисторами, при балансном включении нужно уже в 2 раза больше — 4 (2×2). Поэтому у других отечественных производителей пока не встречал таких антенных усилителей. А жаль.

Начнем с небольшой предыстории: 29 апреля 2013 года сотрудниками компании «Локус» был оформлен патент №2511331 Высокочастотный балансный усилитель :

И через год 10 апреля 2014 он был опубликован .

Технический результат изобретения заключается в достижении заданного коэффициента усиления при минимальном коэффициенте шума.

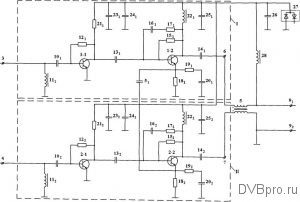

Улучшению коэффициента шума способствует использование заявленного балансного усилителя для усиления сигналов от антенного вибратора, при котором осуществляется непосредственное подключение входов усилителя к антенному вибратору.

Т.е. в отличие от обычных усилителей, здесь на входе отсутствует какое-либо симметрирующе-согласующее устройство (« балун »), подключение к симметричному петлевому вибратору прямое, без посредника.

Более подробно работа схемы рассмотрена в тексте патента.

И через некоторое время это воплотилось в практическую реализацию — усилитель LSA-025DF.

К слову, современная маркировка антенн/усилителей Locus означает: D — от слова Digital, т.е. питание от +5В (например, от антенного входа приставки), а F — наличие F-разъема.

Именно 3D модель усилителя LSA-025DF показана в описании антенны на сайте :

В то время антенны с балансным усилителем еще не имели обозначения Turbo.

Однако в ходе практической эксплуатации, несмотря на все плюсы, выяснилось :

Усилитель снят с производства в связи c потреблением тока около 70 мА, что выдерживает не всякая DVB-T2 приставка.

Дело в том, что согласно NorDig максимальная нагрузка с антенного входа ограничена:

Voltage in ON state +5.0VDC
Voltage tolerance ±0.2VDC
Maximum load current 30mA

Реально приставки конечно дают больше, но не настолько, чтоб обеспечивать в 2 раза большую нагрузку.

Кстати, в отличие от усилителей «польских» решеток с большим усилением (вплоть до самовозбуждения ), Turbo у Locus означает — малошумящий балансный усилитель, способный расслышать гораздо больше, чем обычная схема включения. Что особенно важно при дальнем приеме слабых сигналов.

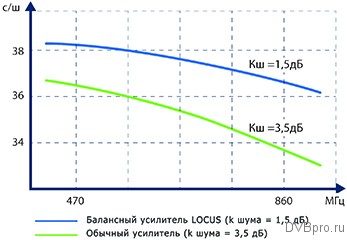

На сайте приведены графики с Коэффициентами шума (Кш) балансного и обычного усилителя:

где Кш = 1.5 дБ относится именно к вышеупомянутому LSA-025DF.

Однако с начала нынешнего года компания Locus стала предлагать те же антенны с балансным усилителем, но уже с добавкой — Turbo , где Кш был еще ниже — 0.7 дБ.

А в описании таких антенн указывается уже другой балансный усилитель — LSA-777DF.

Его применение позволяет улучшить соотношение сигнал/шум на 3 дБ по сравнению с обычными усилителями, применяемыми в антеннах других производителей.

Это существенно увеличивает дальность приема и повышает стабильность телевизионной картинки.

Причем параллельно по-прежнему предлагаются те же антенны и с обычным двухкаскадным усилителем LSA-045DF с Кш = 3.7 дБ, т.е. разница в Кш те самые — 3 дБ.

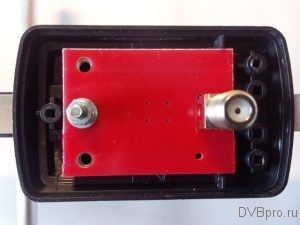

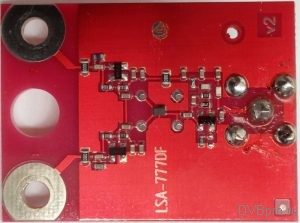

Открыв антенную коробку, увидим этот новый усилитель с пометкой v2:

Как видно здесь используется всего лишь 3 транзистора BFG67/X .

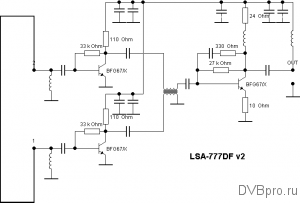

Примерная схема с подключенным петлевым вибратором:

Непосредственно сама балансная схема здесь однокаскадная, что и позволило еще более снизить уровень шума.

Измеренный ток потребления усилителя — около 35 мА.

Ну и наконец перейдем непосредственно к описанию самой антенны Меридиан-12AF Turbo .

В отличие от других отечественных производителей антенна поставляется в тонком полиэтиленовом пакете.
И здесь необходимо прикрутить не только рефлекторы, но и петлевой вибратор, т.к. пакет узкий, и с петлевым вибратором в сборе она в него не влезает.

К слову, наблюдал однажды на дачах, как у «волнового канала» Locus петлевой вибратор был прикручен с обратной стороны траверсы, но так и не удалось убедить хозяина снять антенну и переставить вибратор нормально — «да ведь и так всё показывает».

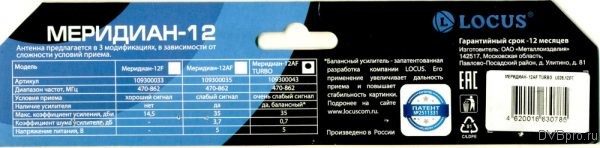

На красочном картонном клапане приведены условные зоны 3 вариантов антенны — TURBO, с обычным усилителем и пассивной:

С обратной стороны их технические характеристики, соответственно, с отметкой на варианте TURBO:

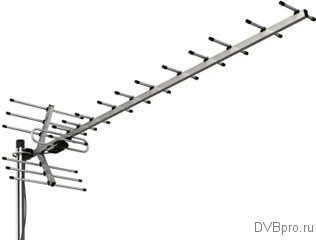

Сама антенна как известно представляет собой многоэлементный «волновой канал» с 12 директорами:

Ширина двух директоров перед петлевым вибратором (без учета колпачков) — 160 мм, а все остальные директоры — 147 мм.
Габариты петлевого вибратора — 250х58 мм. Ширина рефлектора — 332 мм. Профиль траверсы — 20×12.5 мм.

Т.к. антенна алюминиевая, то измеренная масса точно такая же как у аналогичных антенн других отечественных производителей — 850 г.

Усилитель LSA-777DF, стоящий в антенной коробке:

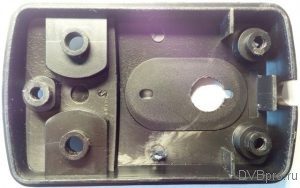

Дно коробки имеет два отверстия для дренажа: по центру и у отверстия для F-разъема:

С торца сохранилось отверстие для ввода кабеля — при необходимости плату усилителя можно легко заменить на любую другую обычную, не имеющую F-разъема.

  1. Гарантийный срок эксплуатации антенны 24 месяца со дня продажи при соблюдении требований настоящего руководства по эксплуатации.
  2. Срок службы изделия — 8 лет.

Ну и стандартные требования как и других производителей:

Запрещается использовать антенну без надежного защитного заземления.

Полезная статья по организации правильного заземления и молниеотвода.

Профилактический осмотр антенны необходимо производить не реже одного раза в 6 месяцев.

Особое внимание при осмотре необходимо обращать на надежность крепления антенны, ее элементов, целостность заземления.

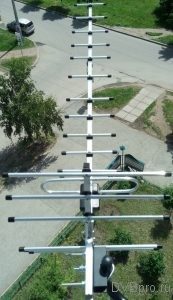

Параметры приема прежние: лоджия 7 этажа жилого дома, кругом городская застройка и высотные дома.
Ближний передатчик: 2 кВт (зона около 45 км), 27 канал, находится на расстоянии около 15 км:

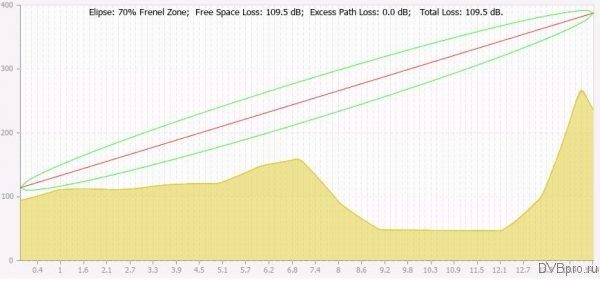

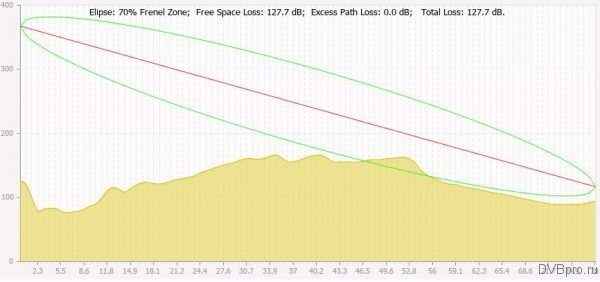

Напомню: красный — путь сигнала, а очерченное зеленым — зоны Френеля .

В качестве тестового приемника как обычно использовалась приставка на процессоре Novatek (Elect EL-2003).

Как уже не раз отмечалось, в приставках на процессоре Novatek шкала Качество рассчитана программистами таким образом, что стабильное изображение появляется при достижении шкалы Качество около 40 %. И кроме того сама шкала равномерная, позволяющая оценить запас сигнала сверх нормы 40 %.

В моём случае шкала Качество показала около 95 %, а на 57 канале — 65 %.

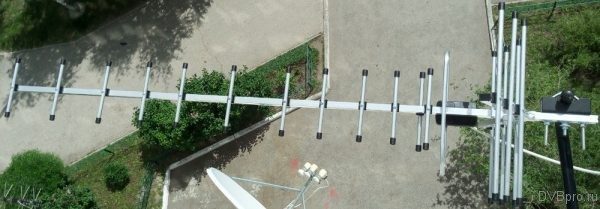

Но конечно данная антенна рассчитана в первую очередь на дальний прием, поэтому развернул антенну на дальнюю вышку мощностью 5 кВт (зона около 60 км), 56 канал, находящуюся на расстоянии порядка 80 км:

Шкала Качество показала около 96 %, а на 59 канале — 100 %.

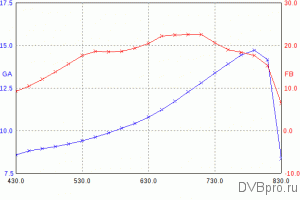

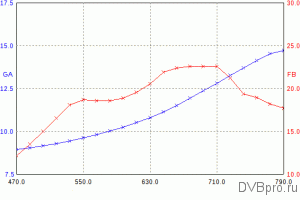

АЧХ самой антенны ( синий график) без учета усилителя:

Максимальное собственное усиление антенна достигает на верхней границе диапазона ДМВ.

С дальнейшим ростом частоты усиление резко падает:

Безусловно антенны Locus с малошумящим усилителем Turbo надо применять в особо тяжелых случаях, когда обычные усилители не могут разобрать слабый сигнал из-за повышенного собственного шума.

Но и в обычных условиях антенны с усилителем Turbo не будут лишними, тем более что цены в антенных магазинах на варианты с Turbo и без Turbo практически не отличаются (а иногда и ниже):

т.к. разница между ними лишь в модели усилителя.

В отличие от приставок, большинство современных телевизоров DVB-T2 от известных производителей как правило не имеют функции подачи питания +5В на антенный вход.

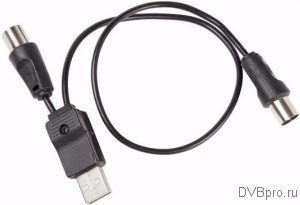

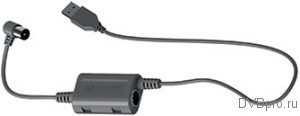

В таких случаях выручит инжектор питания с USB , подключаемый в свободный USB-порт телевизора:

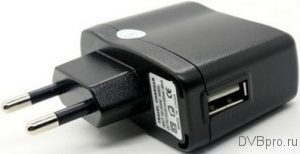

а если все USB-порты телевизора заняты, то в обычную USB-зарядку:

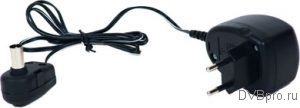

Можно воспользоваться и обычным нефирменным антенным блоком питания +5В с инжектором (сепаратором) :

и USB-инжектор конечно также может быть от любого производителя:

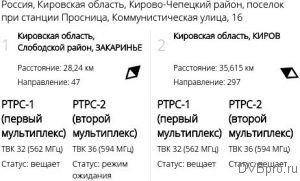

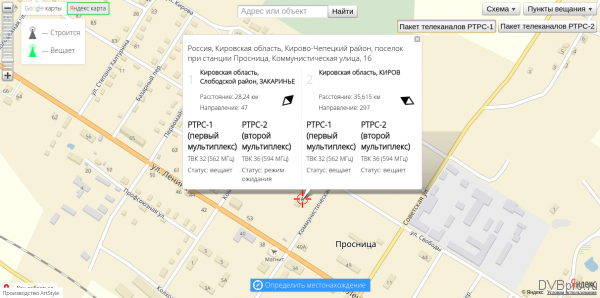

Напомню, что найти ближайшие вышки можно с помощью сервиса карта.ртрс.рф — просто ткнуть в нужное место:

Покажет точное расстояние и направление до двух вышек:

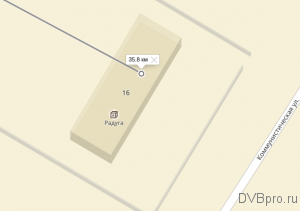

Ну а если вышка далеко, то на обычных Яндекс.Карты в левом нижнем углу есть значок Линейка:

И поставив точку на вышке и затем другую точку, где надо — тоже можно увидеть точное направление и расстояние теперь уже до любой желаемой вышки:

Но даже при ближнем приеме желательно знать рельеф по трассе сигнала, а уж тем более при дальнем приеме это просто необходимо, тем более что на расстояниях более 50-60 км уже начинает сказываться и кривизна Земли:

Ранее уже демонстрировал работу онлайн-инструментов, учитывающих эти факторы: LinkTest и Микран .

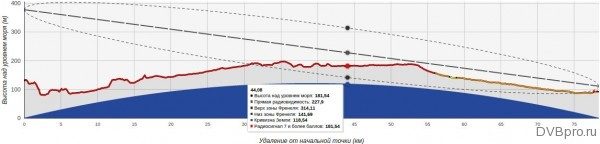

Как обычно, указываем Высоту подвеса антенны A (например, вышки) и B (например, вашей антенны),

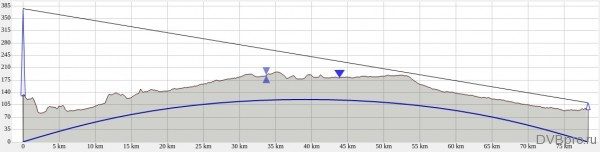

ставим на карте Начальный и Конечный маркер, результат рисуется сразу же:

Причем перемещая курсор мышки ( двойной треугольник ) по полученному графику, можно ткнуть на нужном расстоянии ( одинарный треугольник ) и получить на карте информацию о затухании на 3 радиочастотах:

Как и в Микран мышка также интерактивна. Кроме того на самой карте можно построить Зону покрытия с необходимой детализацией, для этого надо задать параметры и нажать кнопку Рассчитать.

Все эти инструменты доступны любому без установки каких-либо дополнительных программ. Но если желаете учитывать затухание с учетом, например, ещё и городской застройки (Urban) и/или лесных массивов (Forest), то установите на компьютер программу посложнее, к примеру, Radio Mobile :

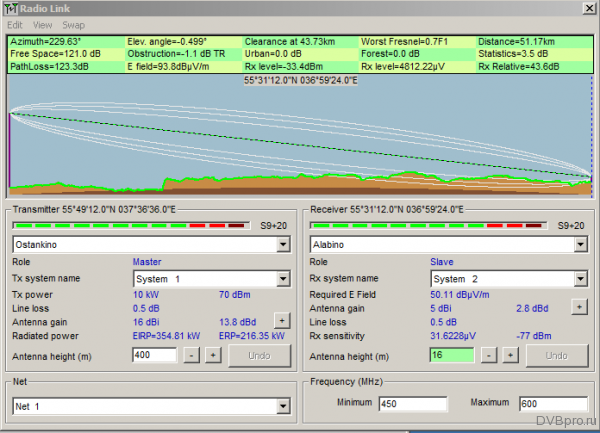

Также есть и её онлайн-версия Radio Mobile Online (требуется регистрация), но она ограничена только радиолюбительскими диапазонами.

Всё это позволяет предварительно оценить возможность дальнего приема.

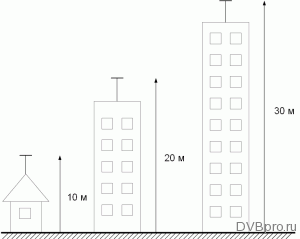

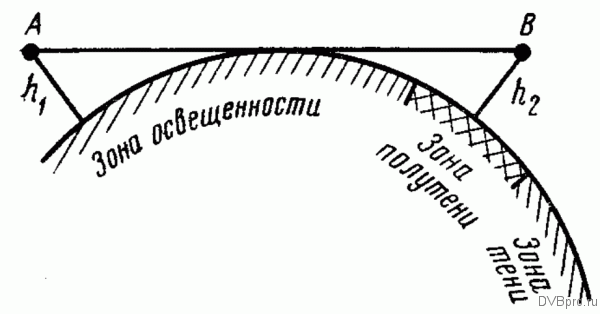

Говоря о высоте, необходимо напомнить о минимальных эталонных высотах, для которых во всем мире рассчитываются любые виды радио, телевизионного приема и других видов связи в соответствии с рекомендацией МСЭ-R P.1546-5 «Метод прогнозирования для трасс связи «пункта с зоной» для наземных служб в диапазоне частот от 30 МГц до 3000 МГц»:

для сельской местности или частного сектора в городе — 10 м,
для города (условно крыша 5-этажки) — 20 м,
для плотной городской застройки (крыша 9-этажки) — 30 м.

Именно на этих высотах стоят, например, коллективные антенны в городах (т.е. только на крыше дома).

Конечно, это не значит, что сигнал не может приниматься ниже, но это значит, что при слабом неустойчивом приеме к этим высотам стоит стремиться, особенно если речь идет о дальнем приеме.

К тому же при многочисленных обращениях телезрителей контрольные измерения будут делаться на минимальной эталонной высоте — 10 м:

Также, если размещаете антенну сравнительно низко, то есть вероятность столкнуться с таким явлением как интерференция волн , которое относится ко всем антеннам, начиная от самых простых комнатных и кончая сложными наружными.

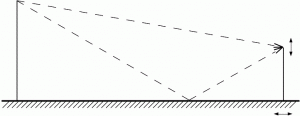

Даже в чистом поле на антенну приходят как минимум два сигнала – прямой и отраженный от поверхности.

И приходящие с разной фазой сигналы могут давать в результате различную суммарную интенсивность. Т.о., результирующая сумма двух сигналов может меняться от 0 и до суммы амплитуд.

Если видите, что сигнала явно недостаточно, то попробуйте немного переместить антенну в пределах метра: ближе/дальше от передатчика или же изменяя её высоту – ниже/выше (и конечно лучше выше).

Причем стоит проверить шкалу Качество на обоих мультиплексах, т.к. на это влияет и частота приходящего сигнала.

Как уже отмечал, при монтаже антенн желательно крепить не просто горизонтально — а чуть-чуть приподнимать нос антенны, особенно при дальнем приеме.

К тому же в процессе эксплуатации на антенну будут садиться птицы, а иногда залезают и кошки, поэтому крепить надо надежно, чтобы она со временем не смотрела носом в землю, не допуская её проваливания:

К слову, идею с прямым подключением усилителя к точке съема сигнала компания Locus несколько лет назад реализовала в своих логопериодических антеннах , исключив с целью минимизации шума промежуточный отрезок кабеля, идущего сквозь траверсу, разместив усилитель непосредственно в передней коробке:

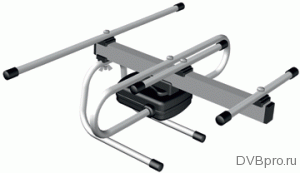

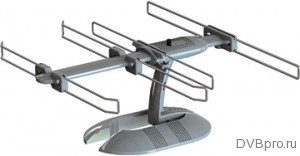

Что касается комнатных антенн, то с уверенностью можно рекомендовать любую из серии Locus ЧИЖ :

Подробные обзоры обеих можно посмотреть, соответственно, здесь и здесь.

Положительное : малошумящий балансный усилитель с Кш 0.7 дБ, классическая антенна «волновой канал», узконаправленная, т.е. дальнобойная, частый рефлектор, алюминиевая, легкая — 850 г, активная, т.е. с усилителем, питание от приставки.
Отрицательное : при сборке приходится прикручивать не только рефлекторы, но и петлевой вибратор, т.к. антенна оставляется в узком полиэтиленовом пакете.

Пока что это единственный из отечественных производителей, думающий о минимальном коэффициенте шума своих усилителей. Сама антенна легкая алюминиевая, т.е. долговечная. Рассчитана для приема в первую очередь в дальней зоне, например, в тех местах, где пока не вещает 2 мультиплекс с местной вышки, но где уже имеется транслирующего его мощная дальняя вышка. Но и в средней зоне особенно при наличии помех (а они есть везде) антенна также будет полезна. Причем по цене оба варианта с Turbo и без Turbo примерно одинаковы. И конечно лучше брать с Turbo.

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 30 Июн 2017 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=17725

18 комментариев к записи » Обзор наружной антенны Locus Меридиан-12AF Turbo с балансным усилителем «

Имею L021.12, которая с рогами еще, старая. Приспособил ее только под дециметровый сигнал аналога и цифры. Вместо платы согласования LSS-420 поставил SWA-9000/R, заднюю плату исключил. Усиление выставил МВ на ноль, ДМВ на 4/5, далее регулирую напряжением с блока. Так тягаю аналог со стоваттников за 80 км в приличном качестве, киловаттники уже совсем нормально! Цифра аналогично, но там и сигнал мощнее. К слову, усилитель старый, 2003 год выбит на плате. А вроде не балансный совсем, а диапазонный получается. Ставил PAE-65TS — результат чуть хуже, на дециметровый волновой канал еще и метровые сигналы полезли. SWA-6000 — совсем плохо: хотя аналог дальний совсем круто поднял, но завалил цифру. Сделал вывод, что для диапазонной антенны отлично подойдет не только балансный усилитель, но и диапазонный.

Сделал почти точно также как и Вы с той же самой антенной — отвинтил метровые усы и снял коробку с усилителем LSA-417, а вместо ССУ на ДМВ участке антенны поставил вышеуказанный LSA777. Пробовал устанавливать также и малошумящий SWA-9001 (сами усилительные элементы у него размещены на отдельной керамической маленькой платке). В итоге SWA-9001 сильно уступает LSA777. Так что оставил на антеyне именно LSA777. Но с одним нюансом: для питания усилителей использую отдельный регулируемый блок питания до 12 вольт. Выставил 5 вольт на LSA777 (вроде бы питание как от приставки DVB-T2, да и самой приставки запитывал) — в результате не ловился нужный мне 2-й мультиплекс за 78км. Выкручивая регулятор до 9 вольт получил устойчивый сигнал 2-го мукса на 53 канале (730 МГц). Выкручивал и до 12 вольт уже свыше 9 вольт и особых изменений в уровне и качестве цифрового и аналогового синалов не заметил, но заметно стали греться транзисторы — особенно выходной и поэтому оставил 9 вольт — транзисторы остались слегка теплыми, ток потребления на 9 вольтах вырос с 39-40 мА (при 5 вольтах) до 65 мА. Так как кабель до антенны длинный (20 метров) — измерил напряжение питания возле антенны — 8 вольт, т.е. падение на кабеле 1 вольт, кабель середнячок «RG-6/U». Получается LSA777 «кушает» с пользой для себя и 8 вольт. Работает уже 1,5 месяца — выдерживает и жару (у нас в мае уже и 30 было в тени — на крыше трехэтажки с битумной заливкой и все под 40). Сам LSA777 и все контакты и F-переходы при окончательном монтаже щедро залил силиконовой смазкой (для автопанелей) — именно силиконкой, а не WD-40 — склонна к постепенному высыханию и все щели в коробке усилителя также щедро и герметично замазал очень густым литолом. Я и раньше смазку так делал — ещё на «польских» антеннах — как раз 15-летний тот самый усилок SWA-9001 выглядит как новенький.

В принципиальной схеме LSA-777DF ошибка — резистор смещения транзистора первого каскада 33 КОм подключён на входную индуктивность, а должен к базе транзистора — без смещения биполярные транзисторы работать не имогут. А в реальной плате, естественно всё правильно.

Пока искал где можно купить этот усилитель (lsa-777df) наткнулся на высказывание в ВКонтакте Николая Дахина в обсуждении и выборе антенн группы «ЦЭТВ Cанкт-Петербурга и Ленинградской области»
Собственно вот:
«Локус выпустил новый вариант «малошумящего» антенного усилителя — LSA-777DF. Антенны с ним приобрели в названии довесок Турбо (в отличие от антенн с LSA-045DF). Однако не всё так «турбированно». Это упрощённый вариант бывшего балансника LSA-025DF. Высоколинейный дифференциальный выходной каскад заменён на обыкновенный с ОЭ и с меньшим током, так что про хорошую динамику можно забыть. Дальше — больше. Двухсторонняя плата с прошивкой металлизированными отверстиями заменена на одностороннюю. Корректирующая эмиттерная ёмкость выходного каскада отсутствует вовсе, хотя место приготовлено и контактные площадки облужены, что привело к монотонному падению усиления от нижней к верхней частоте диапазона более чем на 10дБ. Установка ёмкости на место резко улучшает ситуацию. И при этом ВНИМАНИЕ — по заявлению Локуса Кш упал ниже плинтуса — 0,7дБ. Это меньше, чем Кш входящих в схему транзисторов с Кш =1,1дБ. Попахивает шнобелевской премией. Похоже следующий вариант пойдёт в минус и усилок начнёт поглощать внешние шумы :)))))).
Реальный Кш LSA-777 измеренный в антенне Меридиан-12 — 2дБ на частоте 660МГц и 2,4дБ на 730МГц, а не заявленные 0,7 дБ. Погрешность измерения не более 0,2 дБ. Кш LSA-025 2,1 и 2,2 дБ соответственно. Кш LSA-045 с ССУ около 3,5дБ (погрешность 0,4дБ). Чудес не бывает (а хотелось бы).» https://vk.com/topic-59176345_33595955?post=7436
Что вы об этом думаете? Предпочтительнее ли первая версия усилителя lsa 045df ?

мнение различных кухонных экспертов иногда бывает в чём-то интересным, но полагаю у любого производителя всегда гораздо больше информации о собственной продукции.

И никто не стал бы делать усилок хуже предыдущей версии.

Тем более что львиная доля в цене любой антенны — это сам металл (а особенно алюминий) и металлообработка, а не +/- копеечный транзистор на плате.

Подскажите, можно ли на усилитель этой антенны подавать 12в 100 ма ?

так усилитель рассчитан на 5 В.

Сейчас в большинстве антенн усилители на 5, чтоб питать прямо от приставки или через USB.

У меня нет инжектора для приставки, а есть БП на 12 вольт. Пробовал — работает отлично, но есть сомнения по поводу живучести усилка при таком питании.

для приставок не нужен инжектор — кабель напрямую к антенному входу.
И в меню включить пункт Питание антенны.

+12В вопрос не только живучести, но изменения режимов усилителя и увеличения шума.
Т.е. теряется сам смысл — малошумящего усилителя.

Приобрёл три штуки LSA-777DF. Великолепные усилители.
Ток потребления каждого в среднем порядка 36 мА. Чтобы понизить ток потребления до 28 мА достаточно включить резистор порядка 75 Ом в разрыв цепи питания первых двух каскадов около резистора 0 Ом на плате. В этом случае величина потребляемого будет соответствовать https://nordig.org/wp-content/uploads/2017/03/NorDig-Unified_ver_2_6.pdf Режимы первых каскадов будут более лучшими с точки зрения шумов и будет дополнительная фильтрация по питанию. Изменений характеристик после доработки не заметил.

Доработанный (теперь выпускаемый) фирмой Локус усилитель LSA-777DF. https://vk.com/topic-171176221_38816734?post=397

Локус наконец-то попытался довести до ума свой усилок LSA-777. Установил забытую в течении двух лет эмиттерную корректирующую ёмкость при этом увеличил параллельный корректирующий резистор (с 10 до 18 Ом) и уменьшил входные компенсирующие индуктивности (раньше приходилось ставить в параллель навесную катушку 3 витка). В результате поднялось усиление вверху ДМВ и улучшилась равномерность АЧХ. Однако и тут немного накосячил. Установленная ёмкость слишком мала, что привело к падению возможного усиления при большем её значении. Также переборщили с уменьшением входной индуктивности, что привело к падению усиления снизу ДМВ и соответственно увеличению там Кш. Уменьшен базовый резистор выходного каскада (с 27 до 15 КОм), что улучшило динамику усилка, но вырос ток потребления до 40мА. Также произведена замена транзисторов на другие. В целом изменения положительные.
П. С. Также изменена конструкция антенной коробочки — принципиальных изменений нет, зачем изменили — неясно, даже больше вероятность затекания воды в F-разъём, так как площадка под него стала ровная (раньше была немного утоплена). А защитного колпачка так и нет. Могли бы, раз новую коробочку отливали, предусмотреть, как в импортных антеннах, бортики под колпачёк. Как-то нехорошо это.

Сам я радиоинженер и радиолюбитель. Поставил антенну на заземлённую металлическую мачту и всё же после майских гроз похоже накрылся усилитель. Во всяком случае на отключение питания не реагирует ( проверял когда был ещё аналоговый сигнал, а цифру показывает от случая к случаю). Мачту пока не ронял, но похоже придётся. Схема вроде на биполярных транзисторах и не должна бы реагировать на грозовые разряды. Доберусь до усилителя -разберусь в причине. Может кто-то уже прошёл этот путь — подскажите как лучше защититься от этой проблемы. Спасибо.

так во всех усилках биполярные. Но это вовсе не значит, что они бронебойные.

Надо не только антенну нормально заземлять, но ещё и молниеотвод сделать.

Заряд должен попадать, в первую очередь, в молниеотвод, а не в антенну.

Залезьте на любую крышу высотки — сверху сотовых антенн торчат штыри молниеотвода, а сама антенна — внизу, естественно, также подключенная к контуру заземления.

В советское время даже у коровников ставили высоченную мачту молниеотвода,
чтоб било в него, а не в коровник.

Господа, при прямом попадании молнии не спасёт никакой громоотвод. Ситуацию с статикой может улучшить только применение петлевого вибратор или установка усилителя в антенну харченко, они короткозамкнуты по постоянному току и в них усилители стоят десятилетиями

да пиши уж сразу — «стоят столетиями». Только вот петлевой вибратор у волнового канала Меридиана не спас Геннадия.

И насчёт молниеотвода: у нас в доме ни разу не видел сотовиков, бегающих на крышу каждую весну-лето (как дачники).
А оборудование на крыше — стОит, мягко говоря, поболее, чем сделанная на коленке Харченко или заводской Меридиан.

Потому что наличие нормального молниеотвода позволяет постоянно снижать напряженность электрического поля.

А если уж попала, то ну в самом крайнем случае — сгорит молниеотвод.

Другое дело, что те, кто пытается сделать заземление/молниеотвод, делают их — кто во что горазд, ну а абсолютное большинство — вообще ничего не делает.

Хотя всё это указано в Паспортах наружных антенн как — обязательное условие безопасной эксплуатации даже пассивных антенн.

Усилитель антенный LSA-777DF работает нормально, характеристики соответствуют заявленным, в отличии от усилителя LSA-45DF. Усилитель этот возбуждается при подключении питания. Ток потребления не соответствует паспортному (22мА). Как и усиление. В метрах завал, в дециметрах еле 25дБ. Пиходится их заменять на LSA-777 DF.

Большое спасибо за статью. Нашёл ответы на многие вопросы с которыми сталкивался на практике.
Обычно в интернете находишь только статьи не грамотных дилетантов.
Ещё раз спасибо.

Источник

Оцените статью
REMNABOR
Adblock
detector
