Ltc1871 повышающий преобразователь с вольтметром схема

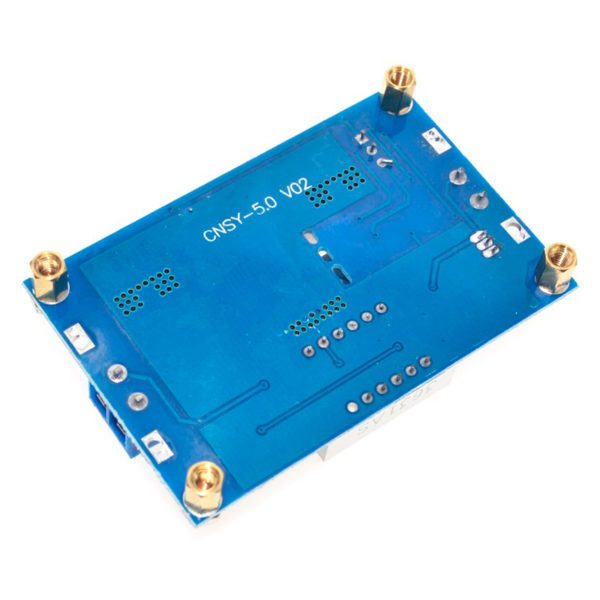

Повышающий DC-DC преобразователь LTC1871 c вольтметром

Артикул: 1001091

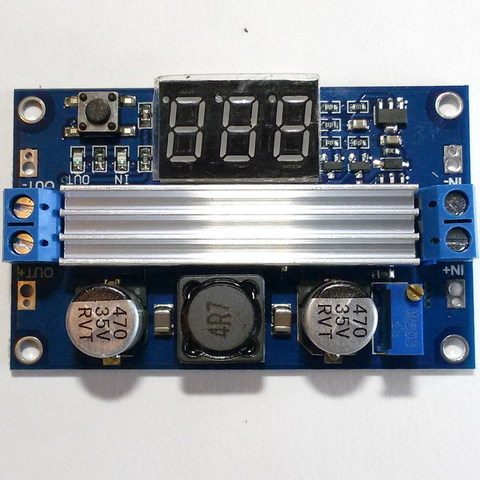

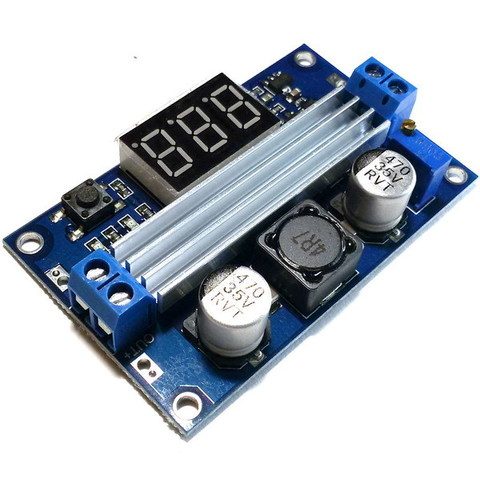

Регулируемый повышающий DC-DC преобразователь на основе микросхемы LTC1871. Выходное напряжение регулируется триммером на плате. На плате установлен дисплей для отображения входного и выходного напряжения.

  • Входное напряжение: от 3 до 35В
  • Выходное напряжение: от 3.5 до 35В
  • Входной ток: до 9А
  • Выходной ток: до 6А
  • Выходная мощность: 75Вт (до 128Вт в течении недолгого времени)
  • КПД: 96.4%;
  • Рабочая температура: от -45C до +85 C
  • Размер: 67*43*12 мм.

Рекомендуемые товары

Повышающий DC-DC преобразователь 150Вт

Мощный регулируемый повышающий DC-DC преобразователь на базе ШИМ контроллер..

Регулируемый DC-DC преобразователь XL6009

Регулируемый DC-DC преобразователь на основе микросхемы CN6009. Может как п..

Повышающий DC-DC преобразователь 10-32 в 45-390В

Модуль повышающего DC — DC преобразователя, позволяющего получить напряжени..

Источник

Повышающий DC-DС преобразователь LTC1871 с индикатором

Доставка по Москве: 350 руб

Самовывоз: ПН-ПТ 10.00-18.00 бесплатно

Оплата: Наличные, Банковская карта, Online

Доставка по РФ: 3000 пунктов выдачи

1. Диапазон входных напряжений: DC 3. 35 В. При напряжении 16 В, мощность может достигать 100 Вт;

6. Коэффициент эффективности: не более 96%:

— повышение с 6 В до 19 В, ток 2.9 А — коэфиициент эффективности 91%;

— повышение с 12 В до 19 В, ток 4.4 А — коэфиициент эффективности 93%;

— повышение с 18 В до 32 В, мощность 100 Вт — коэфиициент эффективности 95%;

7. Диапазон значений, отображаемых индикатором: 4-40 В, погрешность 0.1 В;

8. Защита от короткого замыкания: есть, предел по току 14 А;

9. Встроенная защита от переполюсовки: нет;

Источник

LTC1871 – повышающий преобразователь с вольтметром

Ваш проект Ардуино требует повышающего преобразователя напряжения с высоким КПД со встроенным вольтметром? Тогда рассмотрите модуль серии LTC1871.

Москва и МО: Самовывоз
Курьерская доставка
Россия и СНГ: СДЭК
Почта РФ / Достависта

Купить LTC1871 — повышающий преобразователь с вольтметром в Москве или с доставкой по России и СНГ очень просто — до покупки осталось всего 3 клика!

  • Добавьте товар в корзину
  • Оформите заказ, выбрав наиболее удобный способ доставки и оплаты
  • Дождитесь подтверждения от менеджеров или позвоните самостоятельно
  • Оплатите заказ удобным способом и получите его в ближайшее время

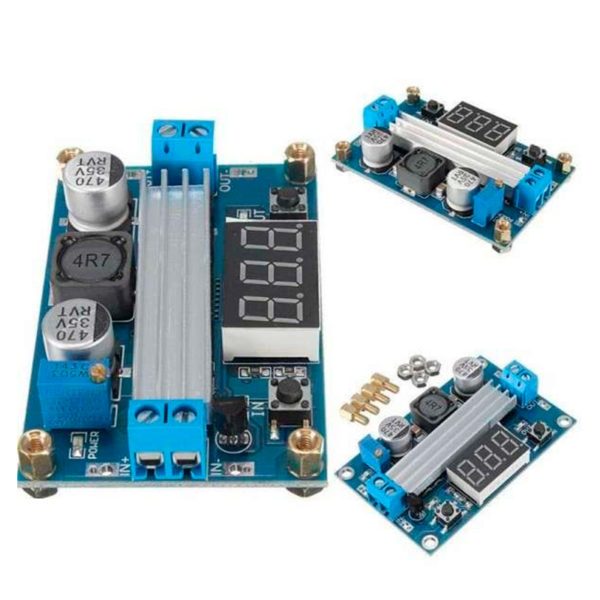

Повышающий преобразователь с вольтметром на базе LTC1871

На вход повышающего преобразователя серии LTC1871 можно подавать от 3 до 35 В, а максимальный входной ток может достигать 9 А. На выходе можно получить 3.5 – 35 В при максимальном токе в 6 А. Для корректной работы модуля выходное напряжение должно быть выше входного. Защита от переплюсовки на модуле отсутствует.

Для удобного контроля за входным и выходным напряжениями на модуль LTC1871 установлен вольтметр, имеющий погрешность ± 0,1 В. Напряжение на выходе регулируется потенциометром, встроенным в плату. Если входное напряжение ниже 4 В, индикатор вольтметра не будет отображать данные, что не является дефектом модуля.

Источник

Повышающий преобразователь напряжения 100W LTC1871 с цифровым вольтметром 3.5-30V

Повышающий преобразователь напряжения 100W LTC1871 с цифровым вольтметром 3.5-30V — импульсный регулируемый преобразователь 100W , входное напряжение от 3 до 30 вольт, выходное напряжение регулируемое от 1.25 до 32 вольт, в ыходной ток до 6A , высокий КПД, цифровой вольтметр — входное или выходное напряжение

Доставка бесплатная от 3000 рублей

14 дней возврат/обмен, гарантия 3 месяца

Повышающий преобразователь напряжения 100W LTC1871 с цифровым вольтметром 3.5-30V

При покупке на сумму 3000 руб.

Магазин «Мир солнечной энергии» комрании Solbat Company предлагает:

Повышающий преобразователь напряжения 100W LTC1871 с цифровым вольтметром 3.5-30V — импульсный регулируемый преобразователь 100W , входное напряжение от 3 до 30 вольт, выходное напряжение регулируемое от 1.25 до 32 вольт, в ыходной ток до 6A , высокий КПД, цифровой вольтметр — входное или выходное напряжение.

Описание повышающего регулируемого преобразователя напряжения 100W LTC1871 с цифровым вольтметром 3.5-30V

Повышающий импульсный регулируемый преобразователь напряжения 100W , собран на микросхеме LTC1871.

Документация (Datasheet на английском языке):

Схема импульсного регулируемого преобразователя напряжения LTC1871 дополнена блоком цифровой индикации напряжения — трёхразрядный светодиодный вольтметр, семисегментный + точка, высота символов 9мм.

Для работы регулируемого источника питания на LTC1871 необходим только понижающий трансформатор переменного тока 220 В/30 В с минимальным током в вторичной обмотке 10 А.

Повышающий преобразователь напряжения 100W LTC1871 с цифровым вольтметром 3.5-30V предназначен для получения регулируемого напряжения на выходе от 1.25 до 32 вольт.

Импульсный регулируемый преобразователь с цифровым вольтметром LTC1871 способен отдавать ток на выходе в пределах до 6 ампер .

Повышающий преобразователь напряжения с цифровым вольтметром LTC1871 будет полезен для радиолюбителей, при конструировании и ремонте различных электронных устройств .

Применение повышающего регулируемого преобразователя напряжения 100W LTC1871 с цифровым вольтметром 3.5-30V

В у стройстве регулируемого источника питания и спользуется давно известная и завоевавшая популярность микросхема LTC1871 .

Повышающий импульсный регулируемый преобразователь напряжения 100W LTC1871 с цифровым вольтметром можно использовать в комплексе с солнечной батареей для получения различных напряжений.

Повышающий регулируемый преобразователь напряжения 100W LTC1871 идеально подходит для конструирования лабораторного блока питания с цифровой индикацией напряжения.

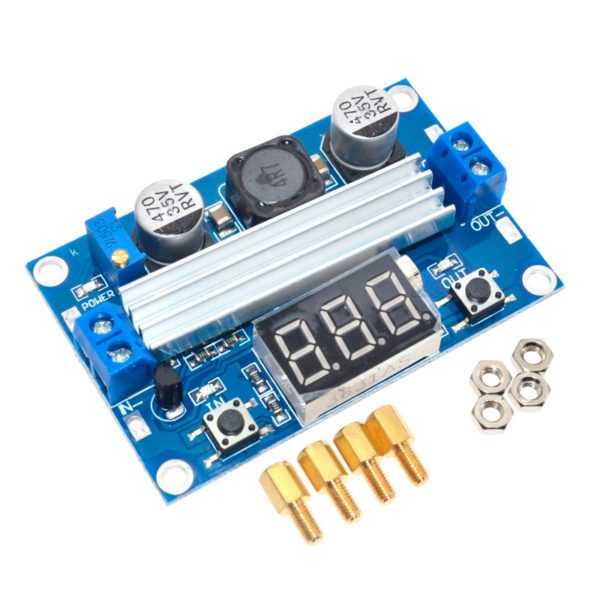

На плате модуля повышающего регулируемого преобразователя напряжения 100W LTC1871 есть кнопка управления показаниями вольтметра:

одно нажатие: входное напряжение

второе нажатие: выходное напряжение

третье нажатие: попеременная индикация входного или выходного напряжения

Переменный резистор предназначен для регулировки выходного напряжения от 1.25 до 37 вольт.

Повышающий импульсный регулируемый преобразователь напряжения 100W LTC1871 с цифровым вольтметром можно использовать как:

  • зарядное устройство
  • понижающий преобразователь напряжения
  • лабораторный блок питания
  • блок питания с высокой точностью стабилизации выходного напряжени

При использовании повышающего регулируемого преобразователя напряжения на максимальной мощности необходимо обязательно увеличить площадь радиаторов и установить вентилятор.

Характеристики повышающего регулируемого преобразователя напряжения 100W LTC1871 с цифровым вольтметром 3.5-30V :

  • Входное напряжение: от 3 до 30 воль т
  • Выходное напряжение: от 1.25 до 32 воль т регулир уемое
  • Выходной ток: до 6A
  • Индикатор вольтметра :

трёхразрядный светодиодный семисегментный + точка

высота символов индикатора: 9мм

цвет дисплея: красный , синий , зелёный .

  • Светодиодный индикатор: режим отображения напряжений входное — выходное
  • Размеры: 61 x 42 х 15 мм
  • Вес: 35 гр

У нас вы всегда можете купить или заказать

У нас выгодно покупать, потому что:

Индивидуальный подход к каждому клиенту
Предусмотрена гибкая система скидок
Техническая поддержка наших клиентов
Бесплатные консультации по телефону

Будем рады ответить на Ваши вопросы, в любой день, кроме субботы, с 9 до 21 часов

Источник

LTC1871 повышающий преобразователь напряжения 3-35V 100W с вольтметром

LTC1871 п овышающий преобразователь напряжения 3-35V 100W с вольтметром — регулируемый преобразователь напряженияысокая, широкий диапазон регулируемых напряжений от 3.5 до 35 вольт, широкий диапазон рабочих напряжений от 3 до 35 вольт, выходная мощность 100 ватт , КПД до 96%

Доставка бесплатная от 3000 рублей

14 дней возврат/обмен, гарантия 3 месяца

LTC1871 п овышающий преобразователь напряжения 3-35V 100W с вольтметром

При покупке на сумму 3000 руб.

Магазин «Мир солнечной энергии» комрании Solbat Company предлагает:

LTC1871 п овышающий преобразователь напряжения 3-35V 100W с вольтметром регулируемый преобразователь напряженияысокая, широкий диапазон регулируемых напряжений от 3.5 до 35 вольт, широкий диапазон рабочих напряжений от 3 до 35 вольт, выходная мощность 100 ватт, КПД до 96%

Описание повышающего преобразователя напряжения LTC1871 3-35V 100W с вольтметром:

Повышающий импульсный регулируемый преобразователь напряжения 3-35V 100W с вольтметром идеально подходит для самостоятельной сборки своими руками в домашних условиях блока питания выходной мощностью до 100W.

Изготовление подобного блока питания в домашних условиях по силам практически любому радиолюбителю, «кулибину», или человеку который любит мастерить всё своими руками.

А по финансовым затратам универсальный повышающий блок питания собранный своими руками на порядок дешевле промышленных аналогов.

Поддерживаются двух ядерные ноутбуки с потреблением от 65W до 90W.

При зарядке от аккумулятора 12V, ноутбука с потреблением 19V 3.42A, температура модуля составляет 45°С.
Для предотвращения переполюсовки установить диод на входе повышающего регулируемого преобразователя.

В данном модуле импульсного повышающего регулируемого преобразователя напряжения 3-35V 100W нет защиты от короткого замыкания – установите предохранитель на входе устройства.

На плате повышающего регулируемого преобразователя напряжения 3-35V 100W с вольтметром имеется кнопка, с помощью которой можно переключать дисплей на входное или выходное напряжение.

Отображаемое на дисплее напряжение сопровождается свечением соответствующего светодиода:
зеленый светодиод: измерения выходного напряжения
красный светодиод: измерение входного напряжения

Так же на плате повышающего регулируемого преобразователя напряжения LTC1871 имеется кнопка, которой можно отключить дисплей вольтметра.

В таблице, ниже, приведены характеристики повышающего преобразователя напряжения:

Применение повышающего преобразователя напряжения LTC1871 3-35V 100W с вольтметром:

Подключите универсальный автомобильный блок питания для ноутбуков к источнику тока с напряжением DC 3-33V – литий-ионный (Li-ion) аккумулятор, автомобильный аккумулятор, солнечная батарея, ветрогенератор.

C помощью п одстроечного резистора отрегулируйте напряжение на выходе повышающего регулируемого преобразователя напряжения в соответствии с требованиями Вашего ноутбука.

Подключите Ваш ноутбук, к универсальному автомобильному блоку питания соблюдая полярность.

Достоинства повышающего преобразователя напряжения LTC1871 3-35V 100W с вольтметром:

Простота использования импульсного повышающего регулируемого преобразователя напряжения 3-35V 100W с вольтметром делает его незаменимым и полезным устройством для питания Вашего ноутбука вдали от розетки.
Импульсный повышающий регулируемый преобразователь напряжения 3-35V 100W с вольтметром идеально подходит для питания не только ноутбуков, но и других устройств работающих от напряжения DC 12-35V.
Импульсный повышающий регулируемый преобразователь напряжения 3-35V 100W с вольтметром отличается стабильной работой и высокой выходной мощностью.

Характеристики повышающего преобразователя напряжения LTC1871 3-35V 100W с вольтметром:

  • Входное напряжение: 3-35V
  • Выходное напряжение: 3.5-35V (регулируемое)
  • Выходной ток: 6A (MAX)
  • Входной ток: 9A (MAX)
  • При увеличении нагрузки более 10A увеличить площадь радиаторов
  • Выходная мощность:
  • при естественном охлаждении: 100W (MAX)
  • КПД до 96%
  • Ток холостого хода — 25mA
  • Пульсации на выходе: 40mV
  • Погрешность измерения: ± 0.1V
  • Диапазон измерения: 4-40V (для точного измерения, пожалуйста, убедитесь, что входное напряжение более 4V)
  • Защита от короткого замыкания: НЕТ
  • Размеры — 67.5 x 41.5 мм

Предлагаем услуги по сборке и доработке универсального блока питания:

  • установка модуля универсального блока питания в корпус
  • настройка, тестирование под конкретное устройство
  • подключение проводов и коннекторов к универсальному блоку питания
  • установка цифрового вольтметра с возможностью плавной регулировки выходного напряжения
  • замена, при необходимости, радиаторов охлаждения на универсальном блоке питания
  • установка вентилятора охлаждения с терморегулятором

У нас вы всегда можете купить или заказать

У нас выгодно покупать, потому что:

Индивидуальный подход к каждому клиенту
Предусмотрена гибкая система скидок
Техническая поддержка наших клиентов
Бесплатные консультации по телефону

Будем рады ответить на Ваши вопросы, в любой день, кроме субботы, с 9 до 21 часов
